Простая схема монтажа электропроводки в частном доме

Папа мастер! > Виды работ > Простая схема монтажа электропроводки в частном доме

С электричеством шутки плохи — этому нас учат с детства. Но жизнь заставляет приспосабливаться, и при наличии определённых знаний, провести проводку в доме можно самостоятельно. Первым делом вам предстоит обозначить место, где будет находиться распределительный щит. Наиболее часто для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является ключевым элементом и выступает в схеме начальным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, светильники и прочие электроприборы.

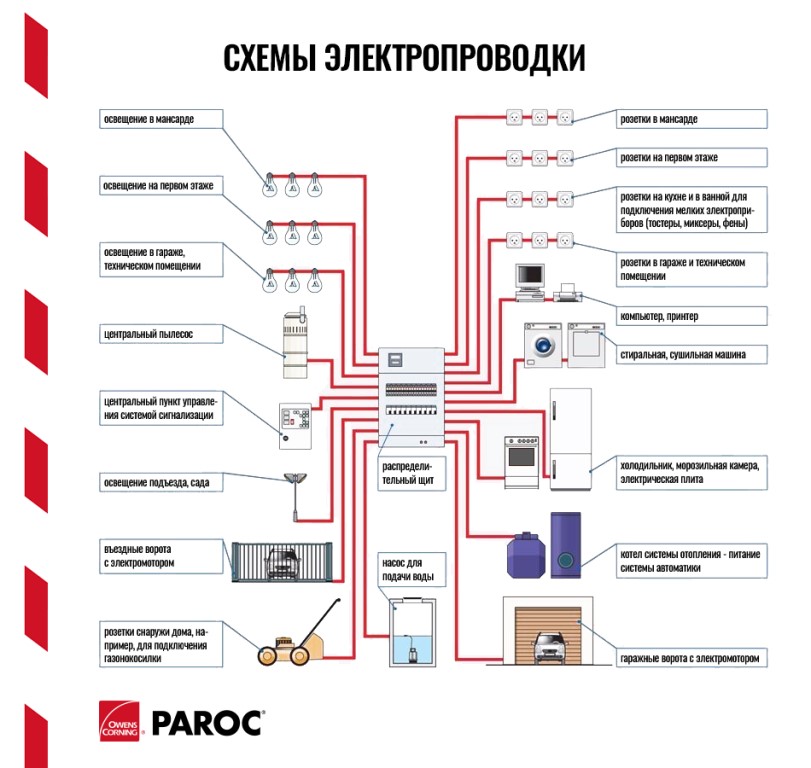

Схема монтажа электропроводки в частном доме своими руками

Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте.

Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется.

Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка.

Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.

Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

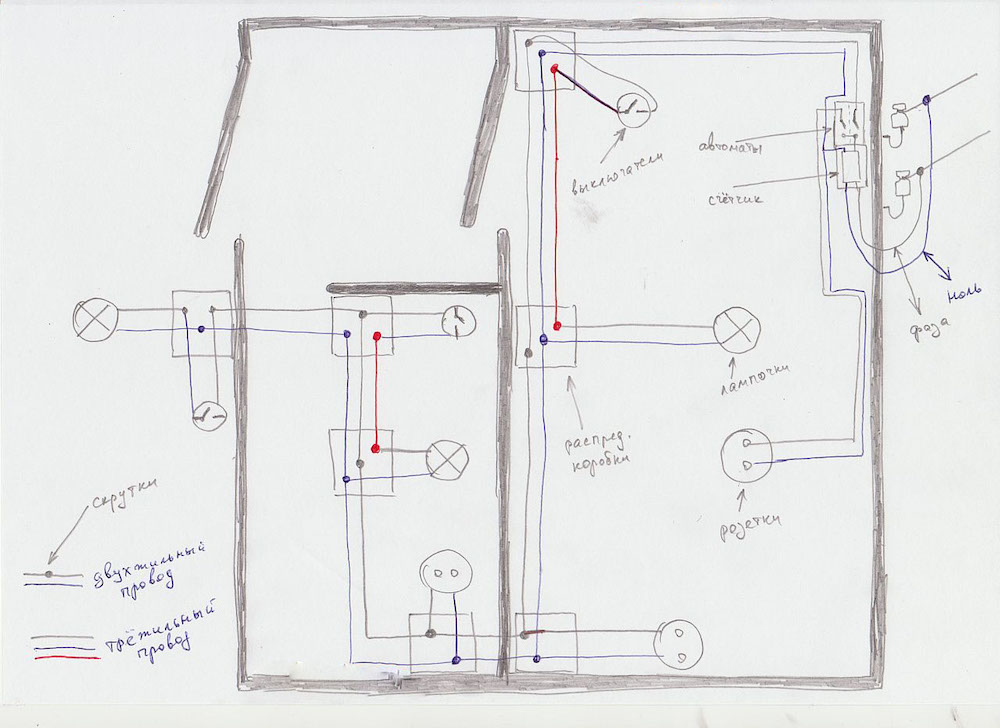

: схема подключения выключателя и розетки

На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Читайте также нашу статью «Особенности организации кухонного освещения с помощью встраиваемых потолочных светильников светодиодного типа».

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

Проводка в квартире своими руками

Многие люди даже не подозревают, что все необходимые мероприятия по монтажу электропроводки в квартире можно выполнить самостоятельно, не прибегая к услугам профессионалов. Для этого сначала нужно получить базовые знания о работе и подключении приборов, затем составить схему, по ней собрать щиток и затем монтировать проводку. Именно в таком порядке мы будем рассматривать весь ход самостоятельного выполнения работ.

Содержание

Существующие схемы проводки
Способы соединения проводников
Сварка проводников
Составим схему
Видео: где взять заземление в электрощите на этаже
Прихожая
Санузел
Кухня
Зал
Какой выбрать провод?
Укладка кабеля в штробе
Как набрать электрощит
Видео: защита от высокого и низкого напряжения

Существующие схемы проводки

Рассмотрим 3 схемы подключения проводки.

Лучевая.
Шлейфование.
Смешанная.

Лучевая схема подключения	На фото показана лучевая схема. В распредкоробку входит проводник и к каждой розетке от него идет отдельная линия. Минусом такой системы является большой расход кабеля, но она самая надежная.
Последовательное подключение	Теперь рассмотрим, что называется шлейфованием. В данном случае все розетки помещения подключаются параллельно, в результате чего достигается большая экономия материалов.
Чтобы потом не было проблем, все соединения должны быть надежными	На этом преимущества кончаются. Надежность схемы полностью зависит от того, насколько прочно соединен проводник.
Схема ненадежная, поэтому лучше от нее отказаться	По существу, нигде, кроме домашнего хозяйства, эта схема не применяется. На любом объекте, где будет выполняться серьезная проверка монтажа проводки, разрешение на эксплуатацию электросети никто не выдаст, потому что рвать защитный проводник запрещено. В итоге может получиться так, что заземление окажется только на первой розетке, а остальные просто не будут подключены.
Можно найти компромиссное решение	В крайнем случае, можно для организации заземления подключить защитный проводник по лучевой схеме. При этом важно учитывать, что суммарное потребление энергии всех включенных в цепь розеток не должно превышать 16 А (именно такие параметры у многих современных розеток). Для примера: если ток потребления второй и третьей розетки будет по 16 А, то на контактах первой розетки нагрузка достигнет 32 А. Если же и она будет под такой же нагрузкой, то ток достигнет 48 А. В таком случае контакты не выдержат нагрузку, превышающую предельно допустимую в 3 раза.
Проводник можно согнуть и ввести в прибор	Несколько увеличить надежность системы можно если проводник не рвать, а запускать в розетку петлей.
Рассмотрим монтаж смешанной системы	Комбинированная система будет самой лучшей при соотношении цена/качество. В этом случае будет задействована и лучевая схема, и параллельное подключение.
Имеется несколько групп розеток	Рассмотрим на примере комнаты, в которой есть несколько групп розеток, расположенных на разных стенах.
К каждой группе подведен кабель	При таком подключении к каждой группе розеток от распредкоробки идет отдельный проводник (луч), но каждая точка в группе подключается параллельно. Проводник не рвем, а делаем петлю.

Способы соединения проводников

Уже не одно десятилетие электрики соединяют провода с помощью скрутки, но потребление электроэнергии потребителями растет, так как увеличивается не только количество приборов, ни и их мощность. В связи с этим меняются и нормы, которые на данный момент четко отражены в ПУЭ (Правила устройства электроустановок).

С помощью такой гильзы выполняется опрессовка	В распределительных коробках проводники нужно каким-то образом соединять. Для опрессовки можно воспользоваться гильзой.
Будем пользоваться ручным прессом	Для работы потребуется приобрести или взять в аренду ручной пресс.
Сваренный провод	Также для надежного соединения используется сварка. Провод соединен при помощи скрутки, но на его концах можно увидеть каплю – это и есть место сварки. Еще медные провода можно спаять, но если распредкоробка установлена под потолком, то работать в таких условиях будет крайне неудобно.
Винтовой зажим	Допускается использование винтовых зажимов, особенно в тех случаях, когда выполняется соединения проводников из разных металлов.
Наконечник для многожильного провода	Следует учитывать, что данный вид соединения без использования специального наконечника не подходит для многожильных проводов. Также раз в год необходимо подтягивать винты.
Зажим Ваго	Кроме того, используются клеммники Vago. Среди электриков нет единого мнения об их надежности.
Другой вид зажимов	Используются также клеммы СИЗ и им подобные. Такое соединение лучше не использовать при подключении силовых линий, а применять только при монтаже освещения.
Такое соединение неразрешено делать	Обыкновенные скрутки использовать запрещено.

Сварка проводников

Поскольку самым надежным соединением считается сварка скруток, то этому стоит уделить более пристальное внимание.

Добрались до распаечной коробки	Распределительная коробка закреплена на потолке и в нее введено несколько групп проводов. Наша цель их надежно соединить. В той, где много проводов ‒ силовая часть, а в другой выведена проводка для освещения.
Будем пользоваться строительным ножом	Для работы потребуются инструменты: Нож для снятия изоляции.
Также понадобятся бокорезы	Бокорезы.
Понадобятся пассатижи	Усиленные пассатижи.
Стриппер	Инструмент для снятия изоляции (стриппер).
Этим инструментом будем придерживать провода	Этим инструментом удобно держать провода во время их скручивания.
На белой изоленте или малярном скотче удобно писать	Оставим запас кабеля порядка 20 см. Чтобы впоследствии не путаться, на каждом конце намотана белая изолента ‒ на ней удобно сделать подпись.
Разрежем изоляцию	Теперь ножом для снятия изоляции разрезается оболочка. Проделываем это с каждым кабелем, и только затем оболочку срезаем. Такие действия предохранят изоляцию провода от случайного ее повреждения ножом.
Излишки можно откусить бокорезами	Изоляцию откусим бокорезами.
Теперь с проводов снимем изоляцию	Провода распределим по группам (или по цвету). Для скрутки с проводов стриппером снимается изоляция (порядка 4‒5 см).
Соединение проводов скруткой	Теперь выполняется скрутка.
Разложили провода по группам	Все три группы проводов распределены и скручены.
Сварочный аппарат	Теперь воспользуемся таким сварочным аппаратом.
Выполняются сварочные работы	Выполнять сварочные работы нужно в специальных очках. В нашем случае они были в комплекте.
Изоляцию выполним термоусадкой	Для изоляции воспользовались термоусадкой.
Пользуемся строительным феном	Эту трубку необходимо нагреть, чтобы она обжала провод. Мы это сделали с помощью строительного фена. Осталось уложить провода в коробку, и можно приступать к работе с другими кабелями.

Если вы сомневаетесь в правильности выполненного монтажа, то сварочные работы можно произвести после проверки.

Составим схему

Самое первое, с чем нужно разобраться, так это есть ли возможность подключить заземление. Дело в том, что в домах старой постройки заземление не предусмотрено. Вполне возможно, что в скором времени будет произведена реконструкция системы электроснабжения и появится возможность подключить заземляющий провод. В таком случае лучше выполнить разводку трехжильным проводом, а заземление подключить при первой появившейся возможности. Конечно, если дом очень старый и в скором времени подлежит сносу (или им никто и никогда не будет заниматься), то незачем тратиться на более дорогой кабель. Принять правильное решение поможет совет профессионала.

Видео: где взять заземление в электрощите на этаже

Теперь перейдем непосредственно к составлению схемы. Для этого нужно выяснить некоторые моменты:

Какая мощность выделенной линии.
Сколько комнат в квартире.
Сколько в каждой комнате будет светильников, а также их расположение.
Где будут подключены самые мощные потребители.

В качестве наглядного примера воспользуемся готовой простой схемой проводки в однокомнатной квартире.

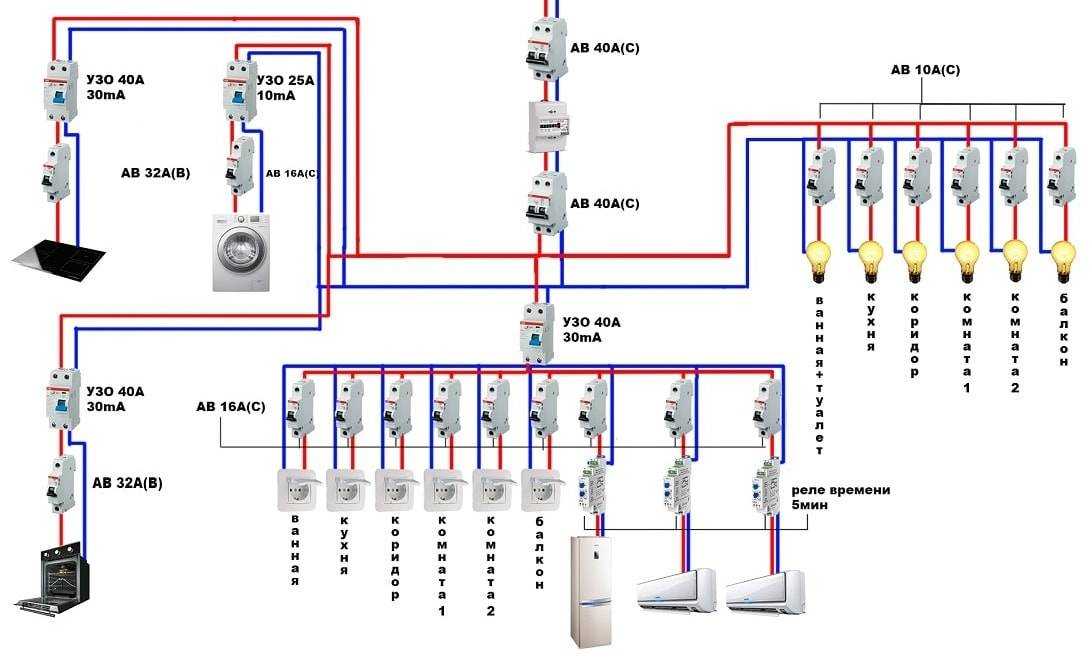

Схема электропроводки однокомнатной квартиры

В стандартной однокомнатной квартире есть:

Прихожая.
Санузел (совмещенный или раздельный).
Кухня.
Зал (или спальня – кому как удобнее называть).

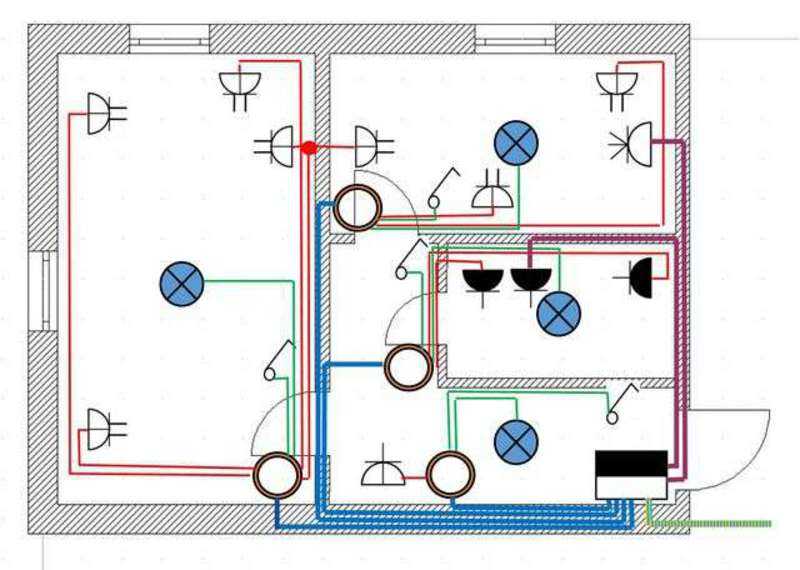

Теперь более детально рассмотрим имеющуюся схему, попутно обсуждая, что в ней можно изменить.

Чаще всего электросчетчик установлен в общем коридоре, пусть так будет и в нашем случае.
В квартиру вошло 3 провода – фаза, ноль и земля.
Проводка разделена через автоматические выключатели на 2 контура – первый – это прихожая и зал, а вторая – санузел и кухня. Разделение специально сделано так, чтобы не запутаться в существующей схеме. На самом деле контуров должно быть больше – как минимум 4 на розетки и столько же на освещение. Понятно, что это приведет к дополнительным растратам, но это стоит того. Например, если выбило автомат на свет в зале, то в прихожей все еще будет свет. Устройство распределительного щитка мы обсудим несколько позже.

Прихожая

Ее обустройство является делом вкуса и предпочтения хозяина. Если там будет всего 1 светильник, тогда остается только определиться с его положением. Нередко устанавливается дополнительное освещение возле шкафа-купе или непосредственно возле двери. В таком случае нужно позаботиться о том, чтобы обозначить его на рисунке. Потребуется еще один выключатель или вместо одиночного можно будет установить спаренный.
2 розетки (более удобно приобрести сваренные) для такого небольшого помещения обычно бывает более чем достаточно. Плойка, фен и им подобные электроприборы – неизменные спутники женщин. Если ваша жена или дочь предпочитает заняться своим туалетом в прихожей, то сделайте так, чтобы розетка была недалеко от зеркала, иначе потом от них узнаете, ровные ли у вас руки.

Санузел

В туалете и ванной показано по 1 светильнику. Нередко в ванной комнате делается подсветка зеркала, поэтому можно добавить еще 1 ветку. Поскольку во влажном помещении выключатель ставить крайне нежелательно (даже влагозащищенный), то об этом нужно позаботиться на этапе проектирования. Иногда можно встретить установленный трехклавишный выключатель, который будет управлять одной лампочкой в туалете и двумя в ванной, но на самом деле это не лучший вариант, так как клавиши весьма узкие и можно нечаянно промахнуться, выключив свет не там, где нужно было. Лучший вариант – одноклавишный для туалета, и двухклавишный для ванны.
Если в ванной комнате будет установлена стиральная машина или электрополотенцесушитель, то необходимо будет установить влагозащищенную розетку.

Кухня

Что касается освещения, то нередко возникает необходимость в установке дополнительных источников над обеденным, разделочным столом, а также над раковиной, так как куда не повернись от установленной в центре люстры, всюду собой будешь создавать тень.
Если в вентиляционном канале будет установлен вентилятор, то весьма удобно будет его включать, находясь недалеко от плиты.
Розеток на кухне мало не бывает. Вытяжка, кондиционер, холодильник, микроволновка, телевизор, приемник, электромясорубка, блендер, посудомоечная машина, пылесос, зарядное устройство телефона… Это краткий перечень, того, что потребуется запитать. Также необходимо продумать расположение розеток (только не рядом с раковиной), чтобы ими было удобно пользоваться.

Зал

С розетками вроде всё понятно – принцип тот же, что и для кухни.
Освещение зала обычно осуществляется одной большой люстрой, но так как в однокомнатной квартире это же помещение ночью превращается в спальню, то необходимо позаботиться о бра или установить возле кровати дополнительные розетки для торшеров или настольных ламп.
Хотя обсуждаем устройство электропроводки, но стоит упомянуть, что во время выполнения монтажных работ, можно (только не вместе с силовым проводом) уложить в штробу TV кабель, и вывести его в том месте, где будет установлен телевизор.

Эти правила помогут вам составить схему и для квартиры с бόльшим количеством комнат.

Электропроводка в трехкомнатной квартире

Какой выбрать провод?

Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

На ввод и к самым мощным потребителям – 4 мм².
К силовым розеткам – 2,5 мм².
Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм².

Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
нг ‒ негорючая изоляция.
Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм².

Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках.

Укладка кабеля в штробе

Сразу оговоримся, что штробление стен в панельном доме чревато весьма неприятными последствиями, начиная с крупных штрафов и дорогостоящего устранения, вплоть до доведения дома до аварийного состояния. Тут и связи не помогут избежать мести соседей. Есть ли выход? В некоторых случаях допускается неглубокое вертикальное штробление, но лучше закрепить провод, а потом оштукатурить стену. Невыгодно, потому что уменьшится площадь помещения? Да, уменьшится, но очень незначительно – на 1 см с каждой стороны, зато никаких проблем с законом и соседями. В кирпичных домах таких ограничений нет, но тоже нужно проявлять осторожность, особенно с плитами перекрытия.

Теперь перенесем чертеж на стены.

Отметьте единый уровень расположения розеток и те места, где будут установлены выключатели.
От каждой точки проведите вертикальную линию до того места, где будет установлена распредкоробка.
Вертикальность лучше проверить уровнем. Для работы самой проводки это не имеет значения, но поможет не гадать, где она проложена, когда нужно будет просверлить стену для того, чтобы на ней что-то закрепить.
По этой же причине лучше не нарушать и горизонтальность штроб.
Для подрозетников вырезаются отверстия коронкой, установленной в дрель (или используется перфоратор в режиме сверления).
Под круглые распредкоробки можно вырезать отверстия коронкой большего диаметра, а под квадратные изделия придется долбить перфоратором.
Удобнее всего для нарезания штроб воспользоваться штроборезом, с подключенным к нему пылесосом – так почти не будет пыли. Если просто резать болгаркой с диском по бетону, то будет очень много пыли, которая приведет к выходу из строя электроприбора, попав внутрь него.
В прихожей штробы от всех помещений сходятся в одной точке – месте, в котором будет установлен распределительный щит.
Кабель лучше укладывать в гофре, в результате чего его в любой момент можно будет заменить, не нарушая целостность стены. Не забываем про припуск по 15 см с каждой стороны.
Вначале в стене закрепляется кабель, протянутый в гофру, а затем фиксируются гипсовым раствором подрозетники и распредкоробки.

В целях экономии проводников профессионалы нередко монтируют в стену гофру, устанавливают подрозетники и распредкоробки, а потом протягивают кабель.

При монтаже подрозетников нужно проверять их положение – отверстия под саморезы должны находиться в одной горизонтальной плоскости. Поскольку пользуемся для их установки быстросхватывающимся раствором, то можно через центр монтажного отверстия прочертить горизонтальную линию, которая послужит ориентиром.
Если будет установлена группа розеток, то для их монтажа приобретаются подрозетники, которые соединяются друг с другом.
Соединение проводов выполняется согласно схеме. Затем подключаются и устанавливаются розетки и выключатели.

Со всех помещений кабели сходятся в одном месте – там, где будет установлен электрощиток.

Как набрать электрощит

Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

Подобрали всё необходимое	Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены. Имеется реле напряжения, дифреле и пакетники.
Также понадобятся 2 шины	Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.
Реле напряжения	Приобрели проверенное временем реле напряжения Зубр.
У него мощные клеммники	Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.
Автоматы и УЗО CHINT	Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.
Щиток в разобранном состоянии	Разберем наш ящик для того, чтобы было удобно с ним работать.
Приборы установлены	Теперь можно заняться установкой приборов.
По ручке отвертки будем гнуть провод	Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм² сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.
Сделали петлю	Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.
Получилось некоторое подобие гармошки	Вот такая получилась «гармошка».
На каждом приборе закрепили фазу	Осталось ее вставить и обжать клеммы.
Чтобы гармошка не мешала, петли загнуты внутрь	Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.
Подготовили провод для подключения УЗО	Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.
Черным проводом подключили ноль	Аналогичным образом подключаются другие проводники.
Напряжение 232 вольта	Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.
После срабатывания УЗО	После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

Видео: защита от высокого и низкого напряжения

Помогла ли вам статья?

Схема электропроводки дома – все, что вам нужно знать

1. Что такое схема электропроводки дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована максимально точно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости. Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Нажмите здесь, чтобы загрузить EdrawMax
(для Win)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Mac)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Схема электропроводки дома

Схемы электропроводки дома можно определить следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схем дома (или комнаты), который помогает в создании системы распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме посредством надлежащего установка и эксплуатация различных элементов, включенных в проект, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.

2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома. Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовые:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два варианта развития событий:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к потере дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективному расчету затрат.

Сроки:

Не только финансы, но и сроки работы. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, мы можем сказать, что без электрической схемы дома установка правильной электрической системы является практически невыполнимой задачей даже для самого опытного электрика.

3. Стандартные символы на схеме домашней проводки

На схемах проводки используется набор специальных символов, обозначающих различные элементы схемы, такие как выключатели, лампочки, электрические розетки, выключатели, детекторы дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их именами.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.

4. Примеры схем электропроводки дома

В этом разделе мы рассмотрим три примера схем электропроводки дома, для спальни, ванной комнаты и подвала дома. Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке. Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Щелкните здесь, чтобы загрузить EdrawMax
(для Win)
Советы: файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Пример схемы электропроводки дома

Схема электропроводки ванной комнаты

Рассмотрим следующую схему электропроводки ванной комнаты. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником. Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линейное напряжение T-stat 180 В подключено к находящемуся под ним напольному обогревателю.

Схема электропроводки в ванной комнате

Схема электропроводки в подвале

Как видно из следующей схемы электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки. Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.

Пример электрической схемы дома

5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Шаги для выполнения

Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > страница чертежа открывается
Шаг 2: Символы перетаскивания формируют библиотеку символов в пространство рисования и размещают там, где вам нужно.
Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.

Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

6. Советы по эффективному рисованию схемы электропроводки дома

Убедитесь, что в планах спальни, ванной комнаты и кухни предусмотрено достаточно розеток. Вы должны держать по крайней мере три в каждом случае.
Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
Наружное освещение также важно, поэтому старайтесь располагать розетки рядом с дверями.
Разумно решите, как будет проложена проводка. Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.

7. Часто задаваемые вопросы о электрической схеме дома

Что такое электрическая проводка дома?

Электропроводка в доме соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет является горячим, и что означают цвета проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома. Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цветов , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома, прежде чем он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое электрическая схема однофазного дома?

На схеме однофазной электропроводки дома изображена схема и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.

Схемы электропроводки в жилых помещениях

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Схемы электропроводки в жилых домах являются важным инструментом для установки и тестирования домашних электрических цепей, они также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления.

Узнайте, чем делятся другие, по адресу Спросите электрика:

Аккуратный и простой в навигации. Джеймс из Северного Манчестера, Индиана

Когда речь идет о домашнем электричестве, нужно учитывать гораздо больше, чем просто включить или выключить выключатель. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о выключателях. Как только вы разберетесь с различными типами выключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с выключателями света и розетками.

Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

Изучив следующую информацию, вы сможете подключать выключатели так же хорошо, как и профессионалы.

Схемы электропроводки дома

Одиночный выключатель
3-позиционный переключатель
4-позиционный переключатель
Диммерные выключатели

Схемы подключения розеток 120 В

Настенная розетка
Розетка GFCI
Розетка AFCI
Розетки, управляемые выключателем

Схемы подключения розеток 240 В

Розетка для сушки белья
Розетка для кухонной плиты

Цвета электрических проводов

Цветные схемы электрических переключателей имеют преимущество перед черно-белыми схемами.

* Отдельные провода на схеме должны быть окрашены в тот же цвет, что и фактические провода, которые вы будете использовать.

Зеленый или неизолированный провод — это провод заземления.

Белый провод или не совсем белый — нейтральный. Нейтральный провод передает питание обратно на сервисную панель.

Черный провод указывает на горячий провод. Горячий провод передает питание от панели к устройству, которое вы подключаете.

Красный провод синий или другие цвета также обозначают горячие провода.

*Важное примечание: Когда провода или кабели, такие как Romex, используются с коммутационными приложениями и в качестве ветвей переключателя, функция цветного провода может отличаться от указанной здесь. Единственный способ точно идентифицировать провода, используемые для любого применения, — это купить хороший тестер напряжения и научиться им пользоваться.

Узнайте больше о типах проводов и для чего они используются.
Подробнее о домашнем электрическом проводе
Подробнее об электрических тестерах

Символы электрических соединений

При просмотре любой схемы переключателей начните с ознакомления с используемыми символами.

Электрические символы не только показывают, где что-то должно быть установлено, но и какой тип устройства устанавливается. Перед началом проекта убедитесь, что вы понимаете символы на диаграмме.

На вашей диаграмме должна быть диаграмма, показывающая, что обозначают различные используемые символы, подобно легенде на карте.

Подробнее об электрооборудовании дома

Схемы и чертежи электропроводки в жилых помещениях

Схемы подключения

Накладной потолочный светильник будет показан одним символом, встраиваемый потолочный светильник будет иметь другой символ, а накладной люминесцентный свет будет иметь другой символ. Каждый тип выключателя будет иметь свой символ, как и различные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, дверного звонка и термостата.
Подробнее о электрических схемах и обозначениях

Схемы подключения переключателя

Один переключатель обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя. Питание может поступать либо от распределительной коробки, либо от распределительной коробки, и набор схем электрических соединений выключателя ясно объяснит вам каждый из этих сценариев.
Подробнее о схемах подключения переключателей

Схемы трехпозиционных переключателей

Трехпозиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация в коридорах и на лестницах.
Существует множество способов подключения трехпозиционного переключателя. Питание может начинаться с устройства или любого из двух переключателей. Без схемы подключения переключателя очень легко совершить серьезную ошибку, которая приведет к неисправности цепи и, возможно, к опасности.

Подробнее о схемах трехходовых переключателей

4-позиционные электрические переключатели

Одной из самых сложных конфигураций проводки является 4-позиционный переключатель. Эти переключатели позволяют управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
Знаете ли вы, что на одну цепь освещения можно установить любое количество 4-позиционных выключателей? Как только вы увидите, как эти переключатели подключены, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.

Подробнее о схемах подключения четырехходового переключателя

Схема трехпозиционного диммера

Диммерный переключатель может быть поворотным или ползунковым, что позволяет регулировать интенсивность света. Оба подключены одинаково.
Какой прекрасный способ наслаждаться более мягким светом и меньшим счетом за электроэнергию!

Подробнее о подключении трехпозиционного диммера

Схемы для переключателей

Как бы ни были важны схемы электропроводки для успешного завершения вашего проекта электропроводки, безопасность и уважение к электричеству имеют важное значение.

Никогда не работайте с цепями под напряжением. Прежде чем приступить к проекту, определите схему, над которой вы работаете, а затем отключите питание этой схемы на главной панели.
Затем убедитесь, что питание отключено с помощью тестера напряжения.

Подробнее о тестере электрического напряжения

ВАЖНО:
Если в какой-то момент вы почувствуете неуверенность в том, что делаете, позвоните лицензированному подрядчику по электротехнике.

Розетки на 110 В

Стандартную настенную розетку, как правило, легко заменить и подключить, однако может быть обнаружено, что проводка неправильная или розетка не заземлена, что потребует дополнительного внимания. Схемы подключения и инструкции помогут вам в таких ситуациях.
Розетки с выключателем очень популярны и обычно находятся в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать, чтобы обеспечить желаемую функциональность практически для любой комнаты.
Ключевыми элементами для этих сценариев подключения являются описания со схемами подключения и инструкциями. Кухонный мусоропровод обычно подключается к розетке под раковиной, которая обычно управляется выключателем на столешнице. выпускное отверстие или выключатель может потребовать замены, или проект реконструкции может потребовать установки проводки для нового выпускного отверстия. Инструкции и диаграммы розеток помогут с вашим проектом.
GFI или розетки GFCI требуются в некоторых частях дома, и часто их может потребоваться заменить, или в более старом проекте модернизации дома потребуется установка розеток, защищенных GFCI.
Подключение этих устройств может быть сложным, поэтому я посвятил раздел описанию нескольких методов подключения розеток и розеток GFCI.

Подробнее о подключении розеток

Розетки 220 В

Электрические сушилки для белья могут иметь 3-жильный или 4-жильный шнур или конфигурацию розетки на 220 В, что требует особого внимания к соединениям, как указано в инструкциях и на схемах.
Кухонная электрическая плита также может иметь 3-жильный или 4-жильный шнур или розетку на 220 вольт, для чего потребуются надлежащие электрические соединения и проводка, указанные на схемах и в инструкциях.
Для большинства аппаратов дуговой сварки требуется отдельная электрическая цепь и розетка на 220 В, размеры которых соответствуют техническим характеристикам сварочного аппарата, как описано в дополнительной информации.

Подробнее о подключении розеток 220 В

Residential Electrical Wiring Diagrams

Wiring Electrical Outlets

110 Volt Outlets

220 Volt Outlets

Wiring Diagram Symbols

Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Загляните на мой канал YouTube:

» Спросите электрика «
и подписывайтесь!


» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.

Посмотрите, как правильно подключить!

Узнайте больше об электропроводке

Полное руководство по электропроводке дома

Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству.
Включает:
Методы домашней электропроводки
Схемы подключения для выключателей с 3 и 4 направлениями
Схемы подключения для розеток на 120 и 240 В
Схемы подключения для GFCI’

6666 … гораздо более.
» Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Электрические советы, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>

СВЯЗАННЫЕ

Подробнее о S

Проблемы с люминесцентным освещением и способы их устранения
Как решить проблемы с люминесцентным освещением: Наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, Устранение неполадок с люминесцентными осветительными приборами.

Как подключить термостат
Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата.

Почему не работает светильник в ванной?
Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения.

Как решить проблему с освещением от заката до рассвета
Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения.

Причины жужжания в электрической цепи, потрескивания или шипения
Что вызывает гудение и потрескивание в электрощитке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать.

Ask The Electrician – База данных вопросов и ответов по электротехнике
Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с домашней электропроводкой, и показывает, как выполняются проекты по домашней электропроводке. .

Как подключить электропечь на 220 В
Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи.

Конфорки электрической плиты не нагреваются
Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY.

с — 1716

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер

Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах.

Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.

Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток

Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки

Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки
Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.
« Японская спальня: Спальня в японском стиле — фото современных тенденций для интерьера спальни
28 квадрат: Таблица квадратов »
Leave A Comment Отменить ответ

Related Post
Разное

Сколько спят и бодрствуют дети в 1 месяц: режим дня, нормы сна и питания новорожденного
19.11.202407.10.2024
Разное

Когда начинают видеть и слышать новорожденные дети: развитие органов чувств у младенцев
19.11.202407.10.2024
Разное

С каким запасом брать детскую обувь: правила выбора первой обуви для ребенка
18.11.202407.10.2024
Разное

Как правильно измерить температуру грудничку: методы и рекомендации
17.11.202407.10.2024
Рубрики
Быстр
Быстро
Декор
Дешев
Дешево
Дизайн
Комн
Комнаты
Окн
Окна
Разное
Ремонт
Рукам
Своими руками
Совет
Советы
BlogShop
2024 © Все права защищены.
