Как установить вытяжку на кухне своими руками

15 января 2020 Ликбез Сделай сам

Узнайте, как правильно закрепить устройство и подключиться к вентканалу, чтобы обеспечить бесшумность и не ухудшить работу основной вентиляции.

1. Приготовьте материалы

• Вытяжка;
• воздуховоды;
• фланец для вентканала;
• герметик;
• кромочный профиль для ДСП;
• хомуты;
• шуруповёрт;
• лобзик;
• ножовка по металлу;
• дрель;
• перфоратор;
• уровень;
• рулетка;
• карандаш;
• шило;
• циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

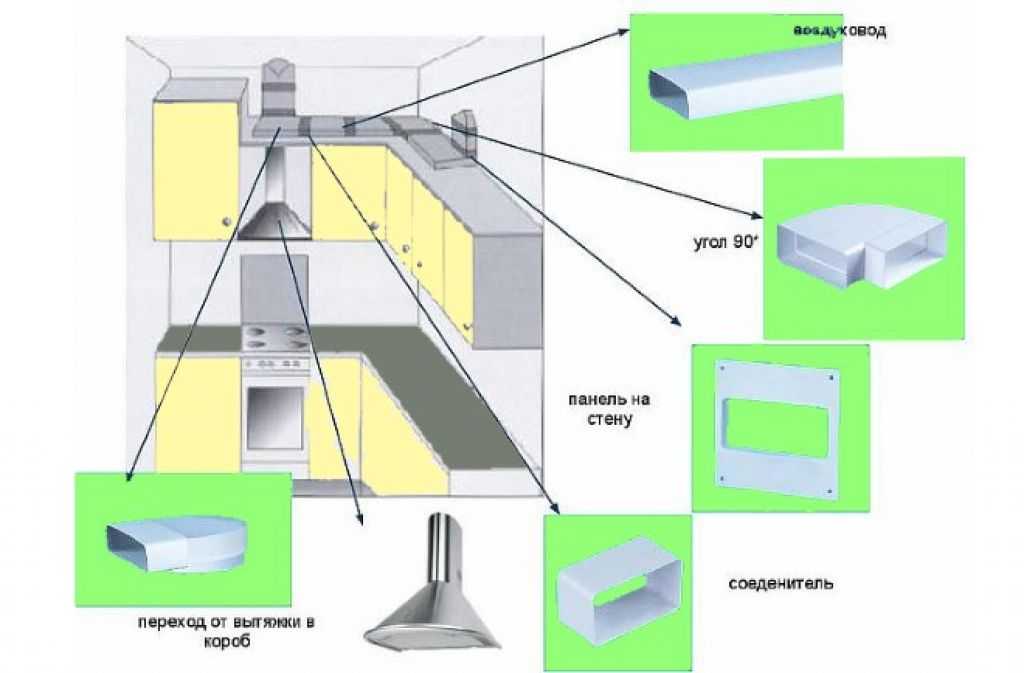

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

• Как сделать гардеробную своими руками
• Как сделать перегородку из гипсокартона своими руками
• Как сделать потолок из гипсокартона своими руками
• 4 совета, которые помогут сэкономить место на кухне
• Как установить ванну своими руками

Установка наклонной вытяжки на кухне: правила и советы

Перейти к содержимому

Содержание

Кухонная вытяжка является очень важным элементом создания комфортабельного проживания в доме или квартире. Ведь она способствует устранению кухонных запахов, которые распространяются по всему помещению даже при закрытых дверях и открытом окне. Сегодня очень популярными являются наклонные вытяжки. Подобрать такого рода оборудование не составит труда: рынок переполнен всевозможными моделями, безукоризненно выполняющими свои функции.

Особенности наклонной вытяжки

Наклонная вытяжка очень эффектно смотрится в общем интерьере кухни

Наклонная вытяжка быстро и качественно устраняет запах и гарь, смотрится очень стильно, идеально дополняя стильный интерьер кухни. Кроме того, она:

• работает практически бесшумно благодаря установке нового двигателя;
• обладает сенсорным выключателем, благодаря которому можно настроить работу устройства быстро и просто;
• имеет «умный» дисплей, который подскажет какой режим приемлемей всего использовать в индивидуальной ситуации;
• оснащена специальными галогенными лампами, которые не раздражают зрение человека.

Совет! Приобрести наклонную вытяжку можно как с дисплеем, так и с кнопочным управлением. Модель NR-MV M IX изготовлена в современном стиле для тех, кто привык к управлению кнопками. При этом функциональность обоих вариантов управления одинакова.

Благодаря незначительным габаритам наклонные вытяжки устанавливают на маленьких кухнях, где важно сохранить буквально каждый сантиметр пространства. Для более вместительных кухонь можно подобрать наклонные вытяжки больших размеров.

На что обратить внимание при выборе наклонной вытяжки на кухню

Размер вытяжки

Отличное решение для малогабаритной кухни

Ширина оборудования колеблется от 350 до 1200 мм. В небольших кухнях установлены соответственно малогабаритные плиты. Именно поэтому и вытяжка потребуется небольшая. Как правило, ширина плиты составляет около 50 см, то и вытяжку стоит приобретать шириной в 50 см. Для больших помещений, в которых установлены плиты таких же размеров можно установить более «солидные» приборы.

Производительность

А именно с количеством воздуха, проходящего через вытяжку за 1 час работы. Для определения производительности используется формула: объем помещения кухни*12+15%. Такой расчет не только повысит эффективность оборудования, но и снизит нагрузку на него. К примеру, для кухонного помещения в 17 м2 идеально подойдет вытяжка производительностью 1500 м3/час. Для небольших кухонь можно использовать и вытяжки производительностью до 1000 м3/час

Тип установленного фильтра

Современное оборудование может быть оснащено угольным одноразовым фильтром, который подлежит периодической замене. Также в наклонных вытяжках могут устанавливаться многоразовые жироулавливающие фильтры, уход за которыми заключается в периодическом мытье с моющим средством

Внешний вид и расцветка

Подобрать вытяжку можно не только по внешнему виду, но и по дополнительных функциях: наличию таймера, автоматического отключения.

Материалы и инструменты для монтажа вытяжки

• Перфоратор.
• Отвертка.
• Рулетка.
• Карандаш.
• Уровень.

Также необходимо запастись и материалами:

• гофрированной трубой, по которой будет транспортироваться грязный воздух и гарь;
• специальная решетка, которая станет своеобразным переходником от гофротрубы к вентиляционному каналу;
• хомуты для фиксации гофротрубы к решетке воздуховода.

Совет! При приобретении гофротрубы и решетки стоит отдавать предпочтение изделиям с одинаковым диаметром. Такой подход позволит намного проще закрепить гофротрубу на решетке, да и внешний вид будет аккуратным.

Определение высоты установки

Рынок предлагает громадное количество дизайнерских решений наклонных вытяжек

Установка наклонной вытяжки на кухне своими руками своими руками зависит от вида варочной поверхности и модели самой вытяжки. Благодаря использованию жаропрочных материалов наклонную вытяжку можно крепить значительно ниже, чем классические модели. Как правило, высота крепления вытяжки указана в инструкции к устройству. Именно в аннотации можно узнать, как установить наклонную вытяжку, ведь каждая модель устройства индивидуальна.

Важно! Высота крепления наклонной вытяжки должна быть более 35 см над электрической плитой и более 55 см над газовой поверхностью.

Следующим этапом в выполнении измерительных работ является определение размера отверстий на внешней стороне корпуса оборудования, благодаря которым вытяжка и будет крепиться к стене и нанесения показателей на стену, где будет находиться устройство.

Размеры следует снимать очень точно, определив их горизонтальность на поверхности с помощью уровня, так как после установки вытяжки переделывать и поправлять ее не получится. Крепиться вытяжка к стене должна надежно и прочно.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Важно! Прежде чем начать сверлильные работы стоит убедиться, что в местах разметки не проходит скрытый кабель. Для выполнения такого определения потребуется специальный прибор, к примеру, «Сигнализатор скрытой проводки Е121».

Подключение вытяжки к линии электропередач

Конструктивная схема наклонной вытяжки — необходимо изучить перед монтажом

• Такой вид работ не является сложным и заключается в изолировании всех имеющихся контактов.
• Подключать вытяжку стоит после того, как в квартире отключено электричество – это обязательное правило для работы с электролиниями.
• После подключения оборудования стоить его проверить на работоспособность, а именно функциональные возможности и наличие тяги.

Крепление гофрированной трубы

Крепление гофротрубы начинается с фиксации ее к решетке: труба надевается на выступ специальной решетки и надежно фиксируется с помощью хомутов. Свободный конец гофры крепиться к установленной вытяжке. Стыки обрабатываются силиконовым герметиком.

Важно! Во избежание уменьшения тяги стоит гофру размещать максимально ровно. Монтаж наклонной вытяжки не терпит резких углов и поворотов.

Декорирование вытяжки

Для создания красивого внешнего вида в помещении, после того как работоспособность оборудования проверена, необходимо:

• установить декоративный короб, закрывающий места соединения;
• спрятать гофру, идущую от вытяжки к вентиляционному каналу.

Для создания стильного вида в кухне вытяжку с отводом в вентиляцию оформляют в одном направлении с помещением.

Правильно установленная вытяжка эффективно всасывает гарь и кухонные запахи, не позволяя им распространяться по квартире. Повысить эффект использования оборудования можно, если оставить его включенным на минимальных оборотах еще несколько минут после окончания приготовления пищи.

Похожее

Вы пропустили

Adblock
detector

Как установить вытяжку

В то время как аромат вкусной еды может быть аппетитным и приятным во время приготовления пищи, затяжной дым и запахи в остальной части вашего дома могут быть менее желательными. Вытяжка может помочь защитить дом от дыма, жира и запахов, а установить новую можно с помощью правильных инструментов и некоторой помощи. Это руководство познакомит вас с некоторыми советами и рекомендациями по установке вытяжки, чтобы вы постоянно творили в новом пространстве.

Выбирая новую вытяжку, вы заметите, что она бывает двух типов — с вентиляцией и без нее. Вентилируемые вытяжки распространяют запахи прямо наружу, а безвентиляционные вытяжки возвращают чистый воздух обратно на кухню с помощью фильтра. Идеальная вытяжка для вашей кухни зависит от ряда факторов. Получите помощь в выборе правильного для вас с помощью этого руководства по 5 типам вытяжек и убедитесь, что вы знаете правильную высоту вытяжки над плитой, прежде чем начать.

ИНСТРУКЦИИ ПО УСТАНОВКЕ ВЕНТИЛЯЦИОННОЙ ВЫТЯЖКИ

Перед установкой вытяжки обратите внимание, что данное руководство представляет собой обзор установки. Вам всегда следует обращаться к руководству пользователя для получения конкретной информации и требований, необходимых для завершения процесса. Кроме того, это должна быть работа для двух человек, и если вы не работали с электропроводкой или не знакомы с такого рода установкой, настоятельно рекомендуется нанять электрика.

Если вы устанавливаете вытяжку KitchenAid®, вы можете получить доступ к руководствам по продуктам здесь.

Шаг 1: Отключите питание и отсоедините проводку

Выключите выключатель на распределительной коробке, которая питает вытяжку. Затем отключите вытяжку и отсоедините всю электропроводку.



Шаг 2. Снимите старую вытяжку

С помощью второго человека отвинтите опорные винты, пока второй человек поддерживает вес вытяжки.



Шаг 3. Найдите и отметьте расположение вентиляционных отверстий

Расположение вентиляционных отверстий будет определено по размерам вашей вытяжки. Если вытяжка поставлялась с бумажным шаблоном, вы можете прикрепить его к стене в качестве контрольной точки, чтобы увидеть, где будет новое расположение вентиляционного отверстия.



Шаг 4. Проверьте стену, где будет установлена ​​вентиляция

За стеной, где будет располагаться вентиляция, не должно быть водопровода или электропроводки, поэтому сначала прорежьте небольшое отверстие, чтобы убедиться, что ничто не мешает вентиляции . Если вы обнаружите какую-либо сантехнику или проводку, вам следует проконсультироваться с профессионалом, так как вам, возможно, придется вентилировать через крышу.

Примечание. Если ваша вытяжка с вентиляцией будет установлена ​​над кухонным островом, вентиляция должна быть установлена ​​в потолке и через крышу. Вентиляция через крышу — это другой процесс, который может потребовать профессиональной установки.



Шаг 5. Вырежьте внутреннее отверстие вентиляционного отверстия

Если, проверив маленькое отверстие, вы не найдете водопровода или проводки, вы можете приступить к вырезанию большего отверстия для вентиляционного отверстия. С помощью лобзика или кольцевой пилы вырежьте отверстие шириной не менее шести дюймов или немного больше, если вам нужно больше места для работы. Затем с помощью длинного сверла поместите установочные отверстия по краям вентиляционного отверстия, которые выходят за пределы дома.



Шаг 6. Вырежьте отверстие для наружной вентиляционной трубы

Используя установочные отверстия в качестве контрольных точек, соедините каждую точку карандашом, чтобы сформировать круг, который вы будете вырезать лобзиком. Если снаружи ваш дом обшит панелями, вы можете использовать кусок отделки из ПВХ, чтобы создать ровную поверхность, чтобы прорезать отверстие.



Шаг 7. Прикрепите вентиляционную крышку воздуховода/вытяжки

Прикрепите вентиляционную крышку к внешнему отверстию, убедившись, что ее длина достаточна для доступа к вытяжке. Прикрепите винтами и используйте пистолет для герметика и атмосферостойкий герметик, чтобы получить плотное уплотнение.



Шаг 8. Подготовка демпфера

Некоторые вытяжные колпаки оснащены демпфером. Если он у вас есть, измерьте его относительно внутреннего отверстия, чтобы увидеть, сколько места вам нужно для размера воздуховода. Сначала используйте небольшой кусок воздуховода, чтобы убедиться, что у вас есть правильные размеры, прежде чем резать больший кусок воздуховода.



Шаг 9. Прокладка электропроводки

Проложите электропроводку от вытяжки к распределительной коробке. При необходимости вы можете просверлить отверстия рядом с каждой стороной вентиляционного отверстия, чтобы облегчить прокладку проводки. От выключателя до электрической клеммной коробки вытяжки должно быть достаточно кабелепровода и проводов.



Шаг 10. Установите новую вытяжку и закрепите крепежные винты

Вместе со вторым человеком, который помогал вам снимать старую вытяжку, вставьте крепежные винты в монтажные пазы вытяжки. Затем снимите жироулавливающий фильтр, чтобы обеспечить лучший доступ к винтам при затягивании. Сначала выровняйте капот и затяните верхние винты, прежде чем закреплять нижние винты.



Шаг 11. Завершение электрического соединения

Зачистите провода, чтобы соединить их с помощью разъемов, убедившись, что лишняя проводка обрезана. Подберите цвет проводки к разъему соответствующего цвета, а медный заземляющий провод — к разъему заземляющего провода.



Шаг 12. Установите крышки вентиляционных отверстий

После подключения проводки снова включите питание на блоке выключателя, чтобы убедиться, что вытяжка работает правильно. Установите крышки вентиляционных отверстий, следуя конкретным инструкциям в руководстве пользователя. После этого ваша установка завершена!

Часто задаваемые вопросы

МОГУ ЛИ Я УСТАНОВИТЬ ВЫТЯЖКУ САМОСТОЯТЕЛЬНО?

Самостоятельная установка вытяжки — это задача, которую вы можете взять на себя, если у вас есть нужные материалы, полные инструкции по установке для вашей модели и вы чувствуете себя комфортно в таком домашнем проекте. Имейте в виду, что если ваша установка требует замены проводки, сверления отверстия в крыше или перемещения сантехники, рекомендуется нанять профессионала.

ДОЛЖЕН ЛИ ВЫТЯЖАТЬСЯ ВЕНТИЛЯЦИЯ НАРУЖУ?

Вытяжные шкафы могут вентилироваться наружу или возвращаться обратно в дом. Какой из них вы выберете, зависит от вашей кухни и личных предпочтений. Вентилируемые вытяжки удаляют воздух из вашего дома, но безвентиляционные вытяжки также отлично справляются с рециркуляцией отфильтрованного воздуха обратно в ваш дом, когда вы готовите.

ВАМ НУЖЕН ЭЛЕКТРИК ДЛЯ УСТАНОВКИ ВЫТЯЖКИ?

Если у вас есть опыт ремонта дома и работы с электропроводкой, возможно, вы сможете установить вытяжку, не нанимая электрика. Однако, если вы не знакомы с электромонтажными работами или не чувствуете себя комфортно, выполняя такую ​​​​установку, рекомендуется нанять электрика.

ВЫТЯЖКИ ПОДСОЕДИНЕНЫ ИЛИ ПОДКЛЮЧЕНЫ?

Несмотря на то, что рекомендуется жесткое подключение вытяжки, если ваша вытяжка поставляется с трехштырьковой вилкой, технически ее не нужно подключать.

МОЖЕТ ЛИ ВЕНТИЛЯЦИЯ ВЫТЯЖКИ БЫТЬ ЧЕРЕЗ СТЕНУ?

Вы, безусловно, можете вентилировать как настенные вытяжки, так и под вытяжками шкафов через стену, если есть выход наружу дома. Как правило, если вы используете внутреннюю стену и создаете дорожку, у вашего воздуховода должно быть не более двух колен, а длина не должна превышать 30 дюймов.

ПОКУПАЙТЕ ВЫТЯЖКИ ОТ KITCHENAID

Дополните свою варочную панель или плиту вытяжкой и кухонной вентиляционной системой, которые очищают воздух во время приготовления пищи. Просмотрите варианты, которые эффективно уменьшают количество пара, жира и запаха, чтобы вы могли сосредоточиться на создании своего следующего шедевра. Выберите из ряда функций и отделки, чтобы соответствовать вашей кухне и стилю приготовления пищи.

Руководство по изготовлению вытяжки своими руками — Jenna Sue Design

Если вам понравился наш недавний урок по изготовлению камина своими руками, сегодня вас ждет настоящее удовольствие! После того, как мы освоили арки и изгибы из гипсокартона, мы решили сделать шаг вперед и спроектировать / построить вытяжку нашей мечты своими руками.

Pin

Когда я говорю мы , я действительно имею в виду Лукаса. Я играл роль дизайнера, но он две недели строил все своими руками, и , документируя этот урок для вас. Возможно, вы следили за моими историями в Instagram (я сохранил их в избранное, чтобы вы могли сослаться на них позже), и сегодня мы познакомим вас со всеми шагами, инструментами и материалами, которые вы использовали, чтобы вы могли создать свои собственные.

Перейти к:

Как построить вытяжку

Обновление: вы можете увидеть готовую вытяжку в нашем посте о современной средиземноморской кухне!

Pin

Tools

• Miter saw/chop saw
• Circle saw or table saw
• Drill
• Kreg-jig
• Jigsaw or Dremel multi-max
• Electric sander
• Heavy duty staple gun
• Level
• Шпилька
• Угломер
• Т-образный угольник (не обязателен, но полезен)
• Зажимы
• Универсальный нож
• Ножницы по металлу
• Ножи для обвязки ленты
• Нож для гипсокартона
• Шлифовальные губки

Шпилька

модель ZLINE 698-304-34)

2×4 для каркаса (использовал шесть 8-футовых досок)

1×4 для каркаса (я использовал восемь 8-футовых досок)

4×8’ лист фанеры 1/2″ (для арки)

1x4x8′ MDF (я использовал пять досок)

Гипсокартон 1/2″ 4×8′ (я использовал три листа)

Виниловый угловой профиль (мы использовали 3/8″ булыжник для закругленных краев)

Строительные винты Power Pro (2″, 2,5″ и 3″)

Шурупы для гипсокартона

Клей для дерева

Клей для уголков

Шовный герметик

Лента для гипсокартона

Общая стоимость

Сумма наших материалов составила 402 доллара США

Шаг 1: Определите размер вытяжки, расстояние между ней и форму

Мы потратили много времени на поиски вдохновения (в основном на Pinterest) и не смогли найти именно то, что искали. Мне понравилась идея негабаритной пещеры, окруженной коренастыми изогнутыми выступами, такими как:

PinAmber InteriorsPinMarie Flanigan Interiors

Но потом мы решили, что хотим максимально увеличить пространство прилавка и убрать выступы со стойки, вот так:

Pin Brit Jones Интерьеры

Я надеялся, что наши планы дизайна кухни будут готовы к настоящему моменту, но я все еще дорабатываю несколько деталей, так что просто потерпите меня и пока используйте свое воображение. Вам может быть интересно, почему мы строим вытяжку раньше, чем что-либо еще на кухне, потому что мы решили, что будет проще получить вытяжку за 9 минут.0118 до мы добавили деревянные балки/доски к нашему потолку (наш следующий DIY, в настоящее время в процессе).

Булавка

Всегда полезно использовать малярную ленту, чтобы получить представление о масштабе и расположении кухонного пространства. После нескольких итераций мы остановились на размере и форме, показанных выше (окончательный размер 75 дюймов (ширина) x 65 дюймов (высота) x 22 дюйма (глубина) — он довольно большой). 36-дюймовая плита будет находиться по центру внизу, и вы можете увидеть очертания того места, где слева будет стоять шкаф от пола до потолка, а холодильник будет справа от него (скоро будет больше подробностей о кухне!)

Pin

На фото выше показана соседняя обеденная зона слева, и входная дверь также слева рядом с арочным окном. Теперь, когда мы все расставлены, давайте приступим к строительству — уберите его, Лукас!

Шаг 2: Изготовьте опорную раму для вставки вытяжного колпака

Как и в случае с камином своими руками, первым шагом будет изготовление рамы для вставки. Мы используем 34-дюймовую вставку вытяжки ZLINE из нержавеющей стали модели 698-304-34 с внутренним вентилятором мощностью 700 кубических футов в минуту (мы используем 36-дюймовую линейку). Установка очень проста — вставка поставляется с четырьмя L-образными кронштейнами, которые ввинчиваются в раму:

Штифт

Я сделал свою раму немного больше (1/8-1/4″), чем вставка, чтобы оставить место для кронштейнов.

Шпилька

Чтобы прикрепить раму к стене, я сначала измерил уровнем и отметил линию, где мы хотели, чтобы вставка была. Следуйте указаниям производителя о том, на какой высоте над прилавком его устанавливать. ZLINE рекомендует для этой вставки 30-36 дюймов над варочной поверхностью, и мы выбрали 35 дюймов (отверстие арки будет расположено немного ниже, чтобы скрыть его).

Штифт

Если вы устанавливаете это самостоятельно, полезно вкрутить пару винтов в вашу линию, чтобы удерживать раму, пока вы прикрепляете ее к шпилькам.

Штифт

Затем установите распорку, которая поможет выдержать вес капота. Наша вставная рама пересекает только две стойки, поэтому я добавил большую часть, которая проходит через четыре стойки выше, а затем прикрепил диагональную распорку между ними.

Штифт

ВАЖНЫЙ ЭТАП: Убедитесь, что рама выровнена, когда крепите ее к стене!

Штифт

Я повторил этот процесс с другой стороны, а затем добавил обвязку и угловую скобу для дополнительной прочности.

Штифт

После того, как вставка сделана, пришло время перейти к остальной части каркаса капота.

Шаг 3: Соберите нижнюю часть рамы

Я использовал столярный клей и шурупы PowerPro для каждого соединения при сборке рамы.

Я начал с того, что построил простой прямоугольник с одной стороны от линии ленты и прикрутил его к рамке-вкладышу. Затем я построил два меньших прямоугольника и прикрепил их снизу, чтобы начать формировать боковые стороны капюшона.

Штифт

На этом этапе нужно заранее продумать, куда будет крепиться гипсокартон. Очень важно, чтобы углы гипсокартона были привинчены к чему-то твердому, иначе они могут в конечном итоге сместиться в будущем, даже в таком месте с низкой проходимостью. Ниже вы можете увидеть меньший 2 × 4″, который был сорван и прикреплен, чтобы сформировать полный угол:

PinPin

Этот процесс был повторен с правой стороны, чтобы завершить основную нижнюю часть.

Штифт

Шаг 4: Установка вставки вытяжки

Установка вставки вытяжки определенно выполняется вдвоем, так как ее необходимо удерживать на месте, пока кронштейны прикреплены к раме. До этого у нас был электрик, проводил розетку над капотом. Мы подключили его, чтобы проверить, и все заработало, woohoo!

Штифт

Вставку также можно было установить до начала сборки рамы — вы просто хотите сделать это, пока у вас еще есть достаточный доступ для установки воздуховода.

Шаг 5: Обрамление остальной части вытяжки

После установки вставки мы теперь точно знали, где воздуховод будет выходить на чердак, поэтому мы могли определить размер верхнего прямоугольника обрамления. Существует множество конфигураций, которые вы можете использовать в зависимости от типа вытяжки, которую вы собираетесь использовать. Мы хотели максимизировать наклон спереди назад, поэтому мы сделали глубину настолько близкой к тому месту, где будет проходить воздуховод, насколько нам было удобно (не обращайте внимания на дыру в потолке от оригинальных светильников).

Pin

Вытяжка без воздуховодов или без воздуховодов также является вариантом в зависимости от вашей ситуации, но для газовых горелок мы отказались от вытяжки без воздуховодов. Вы также можете провести воздуховод через стену, но в нашем сценарии было бы разумнее пройти прямо через чердак.

Pin

Я использовал 1×4 для верхней рамы, чтобы уменьшить вес (не уверен, что это было действительно необходимо), но вы могли легко использовать 2×4 для всего этого. Из-за этого мне пришлось удвоить несколько областей, чтобы обеспечить выравнивание общей ширины по верхнему и нижнему краям.

Штифт

Затем я добавил четыре горизонтальные части посередине с концами, обрезанными под углом 14º, и прикрепил еще 1×4″ по всей ширине. Вертикальное размещение этих частей будет определять форму кривой.

PinPin

Дополнительные секции блокировок 2×4 были добавлены вдоль верхней части, где будут крепиться вертикальные планки МДФ. Другой (более простой) вариант — просто протянуть доски до самого потолка и прикрепить их к передней части верхней части каркаса.

PinPin

Теперь самое интересное: обрамление арки! Используя 1/2-дюймовый кусок фанеры, я начертил арку с помощью веревки и карандаша (так же, как я сделал камин), а затем вырезал ее лобзиком.

Штифт

После того, как деталь была успешно подогнана насухо, я зашлифовал все дефекты и обвел арку на другом листе фанеры толщиной 1/2″, чтобы сделать идентичную деталь.

Чтобы сделать мой «сэндвич с аркой», я вырезал и прикрепил обрезки 1×4″ для использования в качестве прокладок, которые создадут арку толщиной 2 ¾” (после того, как гипсокартон будет наклеен).

Штифт

Было использовано много столярного клея и шурупов, чтобы соединить все части вместе, затем я прикрутил их к передней части рамы.

PinPin

Далее пришло время совершить топ-налет. Я использовал куски МДФ размером 1×4″, потому что они немного гнутся, в отличие от дерева. Возможно, вы также можете использовать тонкую фанеру.

Штифт

Зажимы очень помогают плотно притянуть MDF к горизонтальной поперечине, и я использовал много винтов, чтобы убедиться, что они не сдвинутся с места.

PinPin

Углы не нужно подрезать под фанеру — они будут закрыты гипсокартоном.

Штифт

Последним этапом обрамления были кронштейны. Вы могли бы просто остановиться на этом и иметь более простую, немного более современную вытяжку, но мы хотели быть причудливыми.

Pin

Мы не могли определиться с формой, которую хотели, поэтому я смоделировал две разные версии, чтобы получить визуальное представление. Вариант 1:

Штифт

Вариант 2:

Штифт

Оба:

Штифт

В конечном счете мы остановились на комбинации двух из них — двойной изгиб:

Штифт

×4 на этот раз) между двумя кусками 1/2″ фанеры.

Pin

На этом кадрирование готово!

Шаг 6: Гипсокартон

Чтобы разрезать гипсокартон, вы просто измеряете, отмечаете и делаете надрезы с помощью универсального ножа. Затем вы сгибаете гипсокартон по этому надрезу и разрезаете заднюю бумагу вдоль сгиба. Очень просто.

Было девять секций, которые нуждались в гипсокартоне, и я начал с самой большой.

Pin

Вам может быть интересно, почему гипсокартон зеленый? В Home Depot не было обычного гипсокартона толщиной ½ дюйма, но у них была на складе версия, устойчивая к плесени. Вот что я получил.

Pin

Струбцины снова были моими лучшими друзьями, чтобы тянуть гипсокартон вниз, пока я прикручивал его на место.

Для изогнутых деталей было проще всего сначала прикрепить гипсокартон к фанере, а затем обрезать по краю ножом для гипсокартона (вы также можете использовать этот дремель, если не хотите тренировать руки).

Штифт

Вы можете увидеть этот первый шаг на боковых частях:

Штифт

Это намного проще, чем пытаться сначала вырезать его и идеально совместить изогнутые края.

PinPinPin

Для тонкой детали под передней аркой я сначала намочил заднюю часть влажным полотенцем, чтобы сделать ее гибкой, и она хорошо согнулась, не ломаясь (в отличие от арки камина, которая была более экстремальной).

Штифт

А еще были кронштейны… безусловно, самая сложная часть всей этой сборки.

Здесь я должен напомнить вам, что многое из того, что вы видите в этом уроке, я делаю в первый или во второй раз. Это означает, что я учусь на ходу и не совершенен 🙂 С учетом сказанного, может быть лучший способ обшить эти выступы гипсокартоном, чем то, что я сделал, но я не смог найти ответ в своих поисках, поэтому я решил попробовать. и ошибка.

План состоял в том, чтобы сделать надрезы на передней и задней части гипсокартона и сопоставить их с внутренними и внешними изгибами, получив что-то вроде этого: не раскрошится и не сломается (часть, показанная выше, является одной из неудачных попыток). Вместо этого я мог бы попытаться сложить два куска гибкого гипсокартона толщиной 1/4 дюйма, но я думаю, что этот подход также создал бы свои проблемы.

Штифт

Однако по опыту я знал, что шовный герметик и шлифовка в значительной степени скроют/исправят что угодно, и этот раз не стал исключением. Израсходовав весь мой зеленый гипсокартон на ошибках выступа, я смог найти кусок для последнего куска выступа, и гипсокартон был СДЕЛАН!

Булавка

Шаг 7: Добавьте угловой валик (и много шлифовки + шлифовки)

Одной из особенностей, которую мы хотели для этой вытяжки, были закругленные углы. Это придает капоту элитный/элегантный вид, и я смог купить для него закругленный угол диаметром ⅜” (получен от местного поставщика, но Home Depot также продает подобные здесь).

Pin

Аэрозольный клей рекомендуется для установки, поэтому я использовал его на этот раз. Все шло хорошо… пока я не добрался до этих чёртовых кронштейнов. Из-за острых внешних углов мне пришлось использовать наш дремель, чтобы вырезать обе стороны углового валика, чтобы он согнулся.

Штифт

Это было непросто, но я, наконец, установил его на место — с помощью множества винтов и скоб для дополнительного усиления.

PinPin

Зная, что мне понадобится несколько слоев, я также начал заполнять некоторые зазоры и швы гипсокартона шовным герметиком. Я перешел на использование этой шовной массы, и она очень хорошо наносится и шлифуется. Первый слой предназначен для укрепления углов и заполнения любых крупных зазоров.

Штифт

Затем я добавил ленту для гипсокартона на швы, где встречаются два куска гипсокартона, а затем еще немного грязи.

Штифт

Дав ему высохнуть в течение рекомендованных 24 часов, я отшлифовал его шлифовальным блоком — зернистость 120 для больших толстых капель и зернистость 220 для всего остального.

Pin

Вы хотите делать это вручную, а не с помощью электрической шлифовальной машины. Требуется некоторый уровень художественных способностей, чтобы убедиться, что все гладко и ровно.

Pin

Вы можете повторять процесс (грязь, сухая, песок) столько раз, сколько вам нужно, пока вы не будете довольны тем, как он выглядит.

Pin

Кронштейны были (еще раз…) самой сложной частью. Потребовалось много терпения, чтобы отшлифовать все маленькие недостатки, чтобы сделать эти кривые идеальными.

Pin

В итоге я нанесла три слоя плюс несколько небольших штрихов.

Pin

После нескольких дней лепки и доработки капот был готов и готов к покраске!

Шаг 8: Загрунтуйте и покрасьте

Всегда обязательно используйте грунтовку на свежем гипсокартоне перед покраской. Этот материал великолепен и подходит для домашних мастеров.

Pin

Капот был окрашен в цвет SW Alabaster, который теперь является официальным белым цветом для интерьера (идеальный кремово-белый цвет для этого помещения).
