Уютное проживание в доме обуславливается наличием комфортной теплой температуры, отсутствие которой может отрицательным образом сказаться на здоровье человека. Одним из вариантов отопительной системы являются теплые полы. Познакомиться поближе с данной системой поможет обзор следующих аспектов:

1. Из каких основных частей состоит теплый пол?
2. Каким образом осуществляется монтаж?
3. Особенности применения подобных систем.

А для начала немного предыстории.

История

Теплые полы имеют давнюю историю, которая начинается во времена Древнего Рима. Принцип обогрева полов римской бани был схожим: обогревание помещения происходило за счет печного дыма, который проходил под полом по специальным трубам. Камни были способны на протяжении долгого времени сохранять тепло, что располагало к экономному расходованию материала, который подвергался сжиганию.

При появлении парового или водяного отопления данный принцип обогрева также не был забыт. Полы, подогреваемые водой, находят широкое применение и в современное время.

Электрические полы

Около 40 лет назад появились электрические полы, которые с течением времени не теряют своей актуальности. Причины такой популярности кроются в следующем:

1. Простота монтажа и обслуживания.
2. Долговечность.
3. Дешевизна электроэнергии.
4. В условиях холодного климата электрические теплые полы являются единственно возможным способом отопления помещений.

Отличия теплых полов от водяного отопления

Нередко можно встретить варианты комбинированного отопления. Данный способ отопления позволяет добиться значительного снижения затрат на энергию в период отопительного сезона.

Однако существуют принципиальные отличия представленных способов обогрева:

1. Принцип работы

1. Традиционное отопление:

• радиатор устанавливается на стене помещения. Чаще всего его установка осуществляется под окнами, поскольку именно через них уходит теплый воздух;
• холодный воздух вытесняется теплым;
• наиболее комфортная температура устанавливается в 1,5–2 метрах от радиатора.

Традиционное отопление предполагает наличие неравномерного прогрева помещения.

Теплые полы:

• прогревают большую площадь помещения в отличие от радиатора, поскольку нагревательный элемент прокладывается по всей площади помещения;
• зона комфорта находится на расстоянии, а на определенной высоте;
• зона комфорта располагается в нижней части помещения. В его верхней части находится более холодный воздух.

Смена температуры

1. При традиционном отоплении отсутствует возможность регулировки температуры.
2. Теплый пол позволяет без затруднений менять температуру воздуха посредством специального регулятора температур.

Наличие мебели и половое покрытие

1. На температуру, выделяемую традиционным отоплением, не влияет наличие или отсутствие мебели или ковровых покрытий.
2. Поскольку каждый материал обладает определенной теплопроводностью, наличие мебели и ковровых покрытий оказывает влияние на комфортный обогрев помещения посредством теплых полов.

Устройство теплого пола

Устройство упомянутой выше конструкции сводится к следующему:

• монтаж пола осуществляется на специальном материале, обладающим теплоизоляцией;
• посредством цементно-песочного раствора производится заливка;
• поверх укладывается напольное покрытие;
• вода или электрический нагревательный кабель выступают в качестве источника тепла.

Электрический нагревательный кабель

Особенности:

1. Цель нагревательного кабеля системы «теплый пол» сводится к преобразованию электрической энергии в тепловую.
2. Удельное тепловыделение кабеля не должно превышать 25 Вт/м.
3. При монтаже кабеля следует соблюдать определенное расстояние между нитями, поскольку слишком близкое расположение может спровоцировать перегрев или короткое замыкание.

Водяной пол

Особенности:

1. Исключены перегревы и короткие замыкания.
2. Возможны поломки в виде трещин в трубах и фитингах, в результате которых происходит утечка теплоносителя.
3. При установке водяного теплого пола желательно произвести гидроизоляцию, которая позволить свести к минимуму неприятные последствия в случае аварийных ситуаций.
4. В случае подключения теплого водяного пола к центральной системе отопления, имеющим высокое давление теплоносителя, гидроизоляция бесполезна.

Самостоятельный монтаж теплого электрического пола

Прежде необходимо определиться с целью приобретения данной системы:

• отопление, носящее дополнительную функцию;
• система отопления застекленной лоджии и другими.

Подробный порядок монтажа теплого пола будет рассмотрен на примере его установки в качестве дополнительного отопления в квартире.

Особенности:

1. Наиболее распространенным способом монтажа теплого пола является укладка нагревательного кабеля под кафельную плитку. По данной причине достаточно часто данную систему монтируют в кухонном или ванном помещении.
2. При использовании теплоизоляционного материала потребуется 100–120 Вт на 1 квадратный метр площади помещения.
3. На кухню, имеющую площадь в 10 кв.метров, понадобится 45–50 метров кабеля.
4. Во избежание локального перегрева кабеля необходимо уточнять расстояние, возможное между нитями нагревательного кабеля.

Этапы монтажа:

1. Помещение освобождается от мебели и напольных покрытий.
2. Тщательно подготавливается поверхность пола посредством:

• выравнивания;
• уборки строительного мусора;
• применения тонкой цементной стяжки.

На стене подготавливается место установки электрического термостата, посредством которого будет происходить регулировка температуры пола.

Осуществляется теплоизоляция и непосредственная укладка нагревательного кабеля.

В качестве теплоизоляционного материала широко используют пенофол.

Поверх утеплителя укладывается армирующая сетка, которая направлена на:

• предотвращение перегрева кабеля, которое может случиться по причине его контакта с теплоизоляцией;
• придание прочности цементно-песочному раствору.

Производится проверка правильности всего монтажа и надежности соединений.

После проверки всех исправностей осуществляется стяжка цементом, которая в толщину должна достигать 3–4 см.

Самостоятельный монтаж водяного пола

Процесс монтажа водяного теплого пола аналогичен монтажу электрического.

При укладке теплого водяного пола применяются следующие способы системы монтажа:

• бетонная;
• настильная.

Настильная же система монтажа подразделяется на:

• пенополистирольную;
• деревянную.

Особенности:

1. Трубам водяного теплого пола не страшны перегревы.
2. Армирующая сетку заменяет арматура диаметром 4–5 мм.
3. Трубы крепятся дюбелями и хомутами.

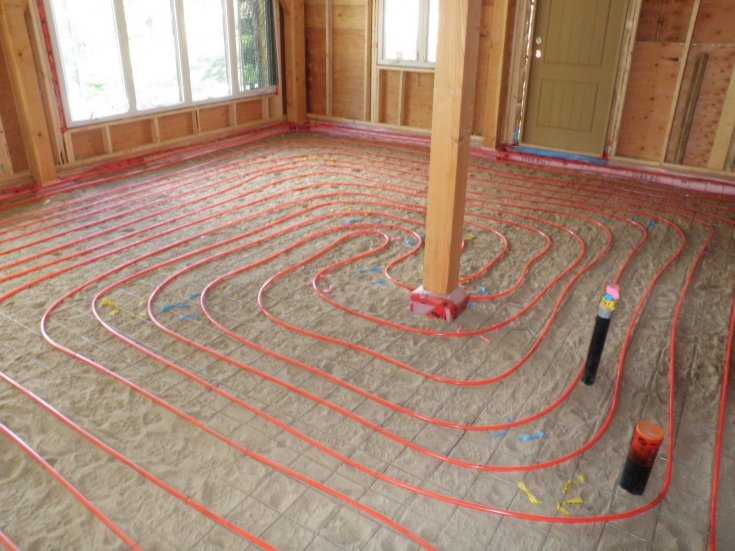

4. Существует несколько вариантов укладки труб:

• спираль;
• спираль со смещенным центром;
• змейка;
• двойная змейка.

Регулировка температуры осуществляется не только вручную, но и посредством специального электронного вентиля.

Перед заливкой цементной стежкой необходимо произвести опрос совку всей системы во избежание возможных утечек теплоносителя.

Комбинированные системы «Теплый пол»

Данные системы встречаются в тех помещениях, где водяной теплый пол занимает основное место. Комбинированные системы отопления позволят создать благоприятные климатические условия в помещении. Однако стоит учитывать, что одновременное использование водяного и нагревательного теплого пола может спровоцировать, перегрев нагревательного кабеля.

Производители

Популярными производителями электрических теплых полов являются «CALEO» и «UNIMAT».

Приобрести оборудование для самостоятельного монтажа данных отопительных систем можно в магазинах строительной направленности. В случае привлечения рабочей силы необходимо выбирать компанию, способную оказать все необходимые услуги по установке систем «Теплый пол».
