Гусеничный движитель своими руками: Самодельные гусеницы — идеи и технологии

17.04.202329.03.2023

Содержание

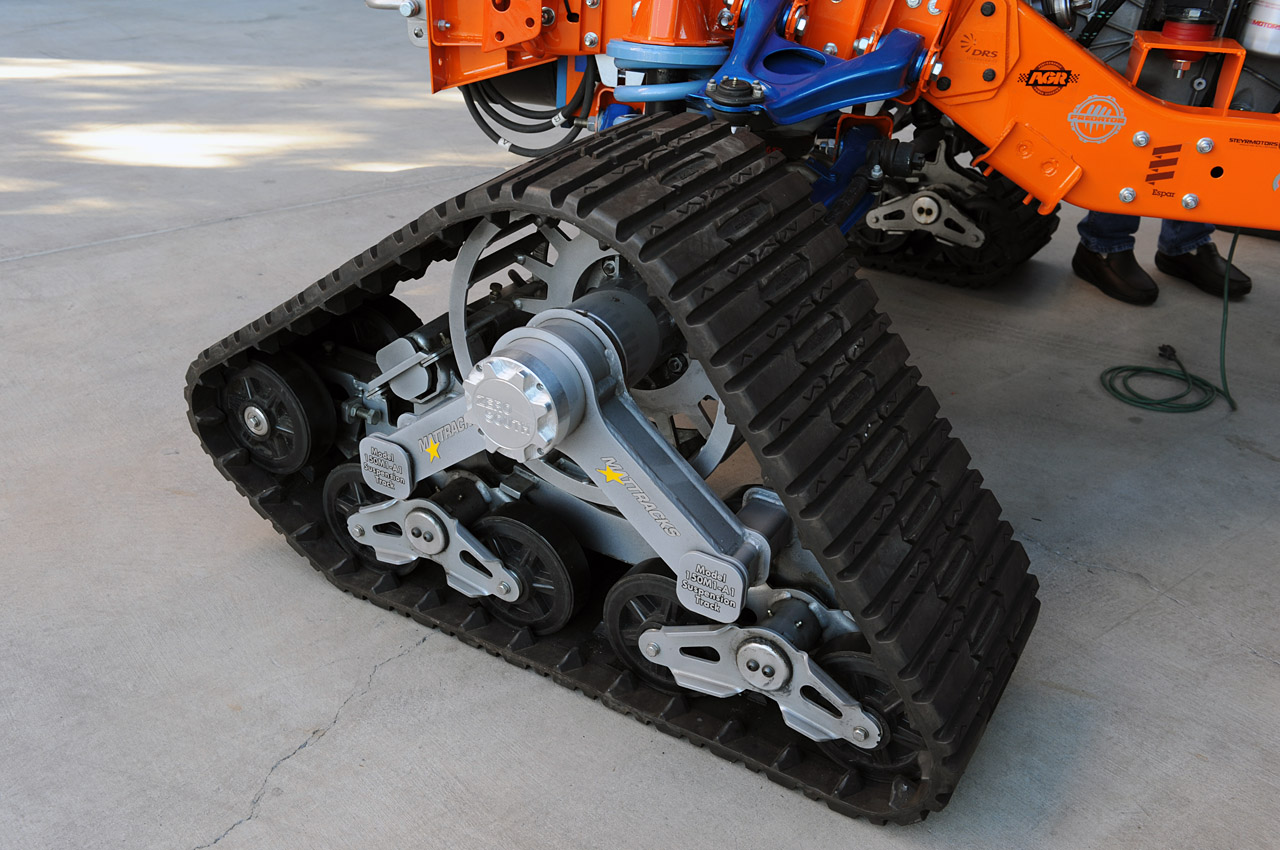

Самодельные гусеницы — идеи и технологии

Многие любители самодельной техники занимаются разработкой и изготовлением вездеходов на гусеничном ходу.

Применяются самые разные решения при воплощении задумок в жизнь, но самой большой проблемой энтузиастов этого вида транспорта были и остаются гусеницы. Конечно, никто не запрещает использовать в своих образцах движители заводского изготовления, но хочется, чтобы вездеход (или снегоход), сделанный своими руками, имел и самодельные гусеницы. Давайте рассмотрим некоторые способы изготовления гусениц, которые показали достаточно хорошие эксплуатационные характеристики.

Простейший вариант

Гусеничный движитель для снегоходов и легких вездеходов можно сделать на основе обыкновенной втулочно – роликовой цепи и транспортерной ленты. Для изготовления такой гусеницы нет необходимости иметь специальные инструменты или оснастку, все делается “на коленке”.

Гусеница из транспортной ленты

Для продления срока службы ленты, желательно прошить ее края леской с шагом около сантиметра (точно так же как швеи делают обметывание краев ткани), это убережет ленту от разлохмачивания. Соединение ленты в кольцо можно выполнить любым доступным способом, например, использовать шарнир по типу рояльной петли, или сшить торцы ленты (менее надежный способ).

Толщину ленты следует подбирать исходя из мощности двигателя. При использовании двигателей от мотоциклов отечественного производства, хорошие результаты показывает лента толщиной 8 – 10 миллиметров, которая используется на сельскохозяйственных транспортерах.

Не смотря на простоту изготовления, такая самодельная гусеница для снегохода имеет приличный ресурс и к тому же легко поддается ремонту в случае необходимости.

Гусеницы из покрышек

Довольно распространено среди самодельщиков изготовление гусениц из автомобильных покрышек. Для этой цели подбираются покрышки от грузовых автомобилей, желательно с подходящим рисунком протектора (будет меньше работы с шиной в дальнейшем).

Гусеница из покрышки

Для изготовления такой гусеницы необходимо вырезать из покрышки борта, оставив только беговую дорожку. Работа эта достаточно трудоемкая и требует большого терпения, поскольку из инструментов применяется только хорошо заточенный сапожный нож.

Для упрощения работы можно время от времени смачивать лезвие в мыльном растворе, тогда резина легче разрезается. Как вариант, можно рассматривать применение самодельных приспособлений для резки, либо воспользоваться электролобзиком, на котором закреплена пилка с мелким зубом (пилку тоже лучше смачивать мыльной водой).

Сначала от покрышки отрезаются борта, затем при необходимости, снимаются лишние слои с изнаночной стороны получившегося кольца (если дорожка слишком твердая). После этого, если рисунок протектора не удовлетворяет требованиям конструктора, нарезается новая структура грунтозацепов.

Самодельная гусеница из покрышки обладает несомненным преимуществом перед вышеописанным образцом, так как она имеет изначально замкнутый контур, а значит и надежность ее будет в разы выше. Минусом является ограниченная ширина готовой гусеницы, однако при необходимости можно использовать сдвоенный и строенный по ширине вариант.

Гусеницы из ремней

Привлекательный из-за своей относительной простоты вариант изготовления гусеницы своими руками.

Ремни с клиновидным профилем соединяются в единое целое с помощью грунтозацепов прикрепленных к ремням с помощью заклепок или винтов.

Таким образом, получается гусеничное полотно с уже имеющимися отверстиями под ведущую звездочку (для этого потребуется лишь оставить промежутки между ремнями).

Способов изготовления гусениц много – главное иметь желание и терпение, и тогда все получится.

Изготовление гусеницы своими руками. Самодельные гусеницы для мотоблока своими руками

Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Гусеница своими руками может быть выполнена по наиболее простой технологии. Это займет у вас минимальное количество времени. Гусеничный движитель можно изготовить на основе втулочно-роликовой цепи, а также транспортерной ленты. Для проведения работ нужно подготовить некоторый набор специальных инструментов или оснастку. Для того чтобы продлить срок эксплуатации ленты, рекомендуется прошить ее края с помощью лески, укрепляя ее на расстоянии, равном 1 см. Необходимо при этом использовать принцип, который применяют швеи для обметывания краев ткани, что позволит уберечь ленту от повреждений.

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки.

Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

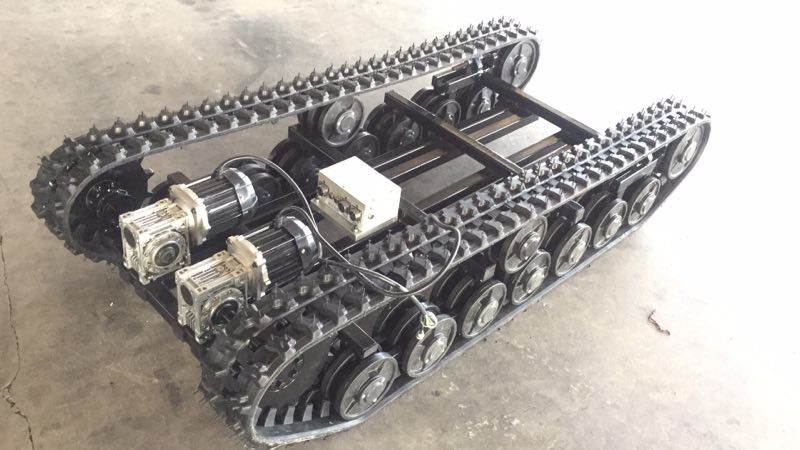

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

{ ArticleToC: enabled=yes }

Эта веселая гусеница из покрышки своими руками украсит не только детскую площадку, но и садовый участок. Ведь каждому хозяину дома и дачи хочется сделать уютным и не похожим на другие свой кусочек земли.

Кто неограничен в финансах, прибегают к помощи ландшафтных дизайнеров, которые сооружают декоративные пруду, альпийские горки, фонтаны и прочие элементы экстерьера.

Но, не менее красивые вещи можно создать своими руками, используя, казалось бы, бросовые материалы – пластиковые бутылки и автомобильные шины. Умельцы легко превращают их в чудесную садовую мебель и восхитительные клумбы, в бассейны и сказочных героев, в слоников, жирафов, лягушек и т.д.

Все, что нужно, чтобы изготовить поделку из шин – терпение, острый нож, кисточки и краски.

Шины, выбранные для работы, должны быть чистыми и сухими, чтобы краска не отслаивалась.

Изготовить гусеницу, которая нравится малышам и вызывает улыбку у взрослых, очень просто. Вначале, покрышки красят в яркие цвета, а, когда они высохнут, вкапывают в грунт одним из предложенных вариантов, приведенных ниже.

Кокетливая гусеница в панаме

Испуганная гусеница с симпатичными рожками-пружинками

Можно шины вкапывать на одинаковом уровне или разном, т.е. первую и все нечетные – на меньшую глубину, вторую и четные – поглубже.

Оформления мордочки

Для этого имеется также несколько вариантов:

ее можно нарисовать на фанере, придав ей забавную форму и прикрепив спереди к первой шине;
с двух сторон закрепив на боковых отверстиях первой шины с помощью саморезов;
создать, используя для глаз пластиковые крышки или колесики от детской машинки.

Изготовление усиков

Для усиков подойдут пружинки и проволока, пластиковые трубы и бутылки. Украсить поделку можно, прикрепив на голову цветочек.

Окраска

Как правило, красят гусеницу в зеленый и зелено-желтый цвета.

Усики делают желтыми, а цвет глаз – по желанию или имеющемуся материалу.

Процесс создания поделок из шин намного проще и дешевле, чем из металла или древесины, а срок службы их во много раз выше. Изделия же получаются яркими и эксклюзивными. И для создания из не требуется ни затрат материальных, ни особого профессионализма.

Вкапывать покрышки рекомендуется вплотную друг к другу, чтобы, съехав ребенок не смог пораниться или застрять между ними;
Не нужно выбирать слишком лысые шины, чтобы малыш не соскользнул. Если других нет, их можно намазать клеем перед покраской и присыпать песком, дать высохнуть и после этого красить.

Простой вариант изготовления гусеницы

Инструменты для поделки и материалы

В зависимости от того, какой длины будет гусеница из покрышки своими руками, запасаются необходимым количеством шин. Но, в основном, достаточно бывает четырех.

Помимо покрышек нужны:

кусок проволоки и ДВП;
краски: черная, зеленая, желтая и красная;
кисточки;
саморезы;
лобзик;
шуруповерт.

Выбор покрышек

Для данного варианта достаточно трех покрышек одного размера и одной шины меньшего диаметра для головы.

Закончив с выбором шин, переходят к выпиливанию кругов (2 шт.), которыми закрывают отверстия в голове (меньшей шине). Делают это при помощи лобзика. На ДВП в последствие рисуют потешную рожицу. К покрышке ее прикручивают шуруповертом.

Для изготовления усиков взята алюминиевая проволока, покрытая изоляцией. Чтобы их закрепить сверлят в нужном месте отверстия, продевают в них проволоку и закручивают кончики.

После этого переходят к самому длительному занятию – покраске гусеницы из покрышек своими руками. Протектор красят в травяной цвет, а бока – в ярко-желтый.

Голову красят тем же цветом, что и протектор. На ней, после подсыхания краски, рисуют мордочку гусеницы.

Дело осталось за малым – вкопать поделку в землю.

Для этого роют ямки глубиной на штык лопаты. В них ставят три покрышки, засыпают их землей, хорошо ее утрамбовывают. Четвертую покрышек с нарисованной мордочкой крепят на первую «вторым этажом». Как это выглядит видно на фото.

Кажется, получилось довольно занятная поделка! Такая славная гусеница, установленная на детской площадке, хорошо подойдет для детских забав.

Причем, ребята будут не только с удовольствием играть с такой милой поделкой, но и смогут отдохнуть после активных игр, удобно разместившись на спине доброй гусеницы.

Другие поделки из шин

Помимо нее на площадке можно установить снеговика их покрышек, зайчика, машинку, качели и много других поделок из материала, который был обречен на утилизацию, но зажил новой жизнью.

А, если появится еще и команда смешариков, будьте уверены, что ребята придут в восторг от любимых мультяшных героев.

Видео: Гусеница из покрышки своими руками
