Снегоболотоходы на гусеницах своими руками. Самодельные вездеходы на гусеницах: схемы их постройки

» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по сборке самодельного гусеничного вездехода «Улан-3» Собрал данный вездеход умелец Александр Уланов из Свердловской области деревня Новая Ляля. Данный гусеничный вездеход собран полностью из узлов и агрегатов Отечественного производства, заимствованных у автомобилей и мотоциклов, единственное двигатель был куплен новый «Lifan» 22 л/с. собраны из транспортерной ленты, а в качестве траков использованы металлические уголки, гусеница соединяется между собой через металлическую петлю. В качестве опорных катков установлены колеса от ВАЗ. КПП от мотоцикла « « Карданный вал от картофелекопалки с передаточным числом 1,25. Планетарный тормоз с передаточным числом 4 на дисковый тормоз. Вес машины составляет порядка 650 кг.

Ведущий мост.

Редуктор и планетарный механизм.

Установка двигателя на раму вездехода.

Между КПП и задним мостом будет установлена гибкая муфта.

Фрикцион собран из дисков сцепления мотоцикла «Урал» Крутящий момент передается за счет цепной передачи.

Корпус вездехода.

Приспособление для сгибания клыков ведущей звездочки.

Транспортерная лента.

Собирается гусеница, в качестве траков мастер использует уголок.

Вот такой замечательный гусеничный вездеход получился, на нем можно ездить на рыбалку,охоту, в лес-тайгу по грибы и ягоды. За счет герметичного корпуса-лодки он может плавать по воде. Так же обязательно посмотрите как устроен фрикцион сделанный из дисков сцепления мотоцикла «Урал» Приятного просмотра.

Наши доморощенные Кулибины уже никого не удивляют. Переделать мотоблок в трактор – пожалуйста, нафаршировать обычный мотоцикл и сделать его крутым байком – нет проблем. Но этим не ограничиваются умельцы и выдумывают все новые технические новинки.

Вот, например, самодельный вездеход из «Оки» с одной стороны, это странно звучит, как это можно вообще сделать, но с другой стороны, здорово, что есть люди, которые могут такое сотворить.

Посмотреть видео самодельных вездеходов можно на сайте YouToube или на сайтах технических переделок. Возможно, пересматривая видео и фото самодельных вездеходов, у вас появится идея, как сконструировать собственный самодельный гусеничный вездеход.

Для чего нужен вездеход

Обычно самодельные вездеходы не отличаются габаритами, зачастую это одно или двух местные агрегаты, которые используются для собственных нужд в подсобном хозяйстве. Гусеничный вездеход это незаменимая техника на бездорожье, болотистой местности или в местах, где обычный транспорт сдается.

Гусеничный вездеход поможет перевезти группу людей, тяжелый груз или доставить строительные материалы на труднодоступный объект.

Кроме того, очень часто делают плавающими, что дает им преимущество перед обычным транспортом в местах, где часто бывают паводки или большие весенние разливы. В Интернете можно найти видео самодельных вездеходов на гусеницах, которые с легкостью пересекают водные пространства, превратившись в плавающее средство.

А если вездеход необходимо перевезти на большое расстояние, его очень удобно можно перевезти на платформе или специальном кузове.

Вездеход своими руками: преимущества

Конечно, можно и купить самодельный вездеход, есть даже специальные сервисы, которые осуществляют продажу самодельных вездеходов, но сделанный своими руками, он будет дороже и роднее, и к тому же вы точно будете знать, какие детали для самодельного вездехода вы использовали, чтобы в случае поломки быстро все можно было заменить.

Кроме того, собирая свой собственный вездеход, вы же не будете ставить детали, которые через месяц эксплуатации потребуется заменить.

Да и к тому же собранный вы можете сделать под свои запросы, например, установить дополнительный вентилятор или вращающееся сидение.

Самодельный вездеход на гусеницах – с чего начать?

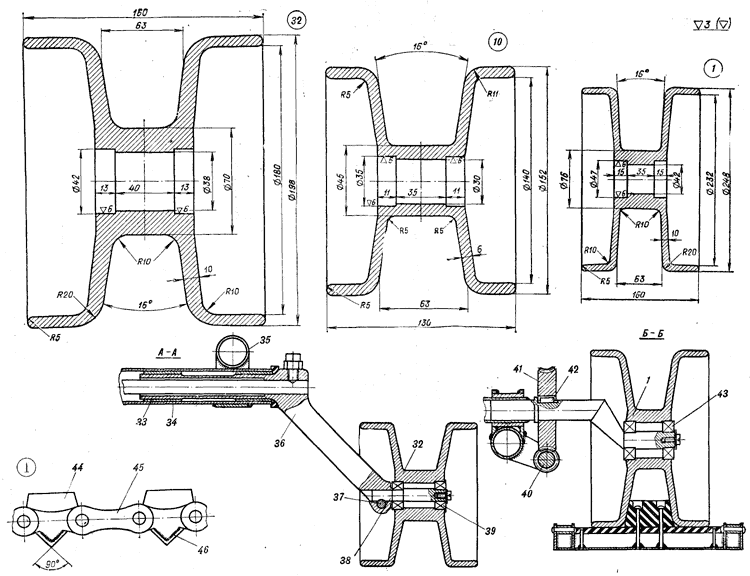

Чертежи самодельного гусеничного вездехода можно скачать из Интернета, там есть огромный выбор вариантов. А если есть техническое образование и необходимые навыки, можно создать свой уникальный чертеж или изменить некоторые детали из уже имеющегося чертежа. Например, можно поставить более мощный двигатель или расширить габариты техники. Неплохо завести дополнительно тетрадь, в которой можно записывать все необходимые размеры деталей, ведь всего не упомнить.

1 — натяжной каток, 2 — топливный бак, 3 — ветровое стекло, 4 — приборный щиток, 5 — педаль газа, 6 — рычаг тормоза, 7 — ручка переключения передач, 8 — рычаг кик-стартера, 9 — сиденье, 10 — верхний поддерживающий каток, 11 — кожух ленточного тормоза, 12 — кронштейн полуоси, 13 — ведущая звездочка, 14 — карбюратор, 15 — бензонасос, 16 — кожух вентилятора, 17 — полуось, 18 — дифференциал, 19 — двигатель М-62, 20 — ведомый вал, 21 — полуось, 22 — промежуточный вал, 23 — тяга тормоза, 24 — ведущая

Прежде чем начинать сборку любого вездехода, вы должны точно представлять, каким именно он должен быть. А затем переходить к деталям конструкции: подбирать необходимые запчасти: двигатель, коробка передач, ходовая и тормозная системы, трансмиссия, элементы кабины и т. д.

Гусеничный вездеход:

С ломающейся рамой, это техника, которую можно сконструировать из деталей, которые без дела валяются в гараже. Поэтому просмотрев чертежи, вы с удивлением можете заметить, что почти готовый вездеход у вас уже есть, нужно просто правильно все это вобрать.

Наиболее трудной задачей, является сборка цепочки колес. Гусеницу можно собрать из грунтозацепов. Ленты грунтозацепов можно приварить к отрезкам гнутых швеллеров, к которым собственно и крепятся гусеницы с помощью болтов. Кстати форма грунтозацепов должна полностью повторять профиль покрышки. Катанки должны быть скошены, а все сварочные швы зачищены.

Конечно, у такой системы есть и свои минусы. Овальные грунтозацепы будут пробуксовывать на плотном снегу, и скользить на льду. Но как преимущество данной системы можно отметить легкость управления по сравнению с прямыми грунтозацепами, особенно на поворотах.

Но если вы достойно справились с задачей и создали свой самодельный гусеничный вездеход – выложите видео и рекомендации, по созданию, возможно и ваши советы, кому-то будут полезны.

Во многих селах, а тем более в отдаленных районах, чтобы добраться до нужных участков, требуется наличие специальной техники. Хуже всего обстоит ситуация в дождливые либо морозные времена года. Чтобы повысить собственную мобильность, многие жители таких населенных пунктов предпочитают создавать вездеход гусеничный своими руками. Это обусловлено отдаленностью от крупных городов и дороговизной заводских моделей.

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Вездеход обладает прекрасной проходимостью по заболоченной местности

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

1. Рама в виде основного силового элемента, к которому крепятся все узлы.
2. Задний мост, предназначенный для монтажа задних колес.
3. Гусеничная лента, а также натяжитель гусеницы.
4. Система управления.
5. Топливный бак.
6. Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
7. Осветительная система, позволяющая безопасно двигаться даже ночью.

Рекомендуется оборудовать подобный транспорт понижающим редуктором, а также принудительной системой охлаждения силовой установки. Одного воздушного потока в процессе движения на небольших скоростях не хватит, чтобы поддерживать должный тепловой режим. Рама устанавливается между передним и задним мостом, применяя в качестве основы трубы, имеющие квадратное сечение.

Это позволит придать конструкции жесткость. При этом стыковку элементов рамы рекомендуется делать жесткой, чтобы получился однообъемный самодельный гусеничный вездеход.

Один из наиболее ответственных моментов – это создание эскиза будущего агрегата. На подобных чертежах требуется максимально точно четко указать местонахождение всех механизмов и узлов. Выбор деталей (самодельные либо заводские) определяется в зависимости от их работоспособности и нагрузки, которой они будут подвергаться. В качестве силовой установки применяется установка, снятая со старого автомобиля (зачастую отечественного).

Если агрегат делается небольших размеров, то хватит мощности двигателя мотоцикла.

Чертеж вездехода

Что касается ходовой части, то она имеет вид резиновых гусениц, специальной системы натяжения, подвески и вилок. С целью создания самих гусениц зачастую применяют старые автомобильные покрышки. В качестве основания для ходовой применяется металлический каркас. А вот для создания системы управления требуется использовать уже готовые элементы, позаимствованные с автомобилей либо мотоциклов. Самодельные болотоходы оборудуются системой питания, где весь запас топлива хранится в специальном баке. Зачастую это бензин либо дизель, крайне редко применяются газовые силовые установки.

Процесс создания самодельных вездеходов, имеющих гусеничную конструкцию ходовой, начинается с монтажа кузова. Этот элемент должен быть высокопрочным и водонепроницаемым. Основа создается жесткая, для чего используются стальные трубы, которые в состоянии выдержать нагрузки в несколько раз превышающие те, что возникают в процессе движения. После этого проводится установка самих гусениц. С этой целью используют обычную листовую резину, из которой создают кольцевую резину. Дальше к ней с внешней стороны крепят специальные алюминиевые лопатки. С обратной стороны монтируются ограничители, имеющие ширину шага не больше, чем ширина колес.

После этого проводится выведение мостов за счет специальных отверстий в кузове. Для защиты стоит применять резиновые муфты. Сама лента крепится так, чтобы ведущие передние и задние колеса находились между ограничителями. Дальше устанавливаются и закрепляются еще и дополнительные колеса между основными. Они необходимы для поддержания ленты.

По завершении всех работ в кабину требуется установить сверхпрочное стекло, чтобы исключить попадание внутрь грязи.

По мере того, как будут создаваться отдельные элементы, а также части конструкции, их рекомендуется проверять на прочность и работоспособность. Рекомендуется обеспечить как минимум 5-и кратный уровень запаса прочности, чтобы повысить надежность будущего агрегата. Как только завершатся стендовые испытания, можно начинать тестирование вездехода в полевых условиях. Это позволит оценить поведение транспорта.

Фото самых крутых вездеходов-самоделок

Одним из популярных моделей легких вездеходов является Каракат:

Вездеход Каракат

Также вездеходы гусеничного типа создавались и в других государствах и имели следующий вид:

Еще одна отечественная самоделка представляет собой рамную конструкцию, оборудованной КПП, а также дисковыми тормозами:

Вездеходы отлично проявляют себя в сложных дорожных условиях

Одной из проблем нашей родины являются очень плохие дороги. И поэтому некоторые энтузиасты пытаются решить данную проблему своими силами.

Просто огромное количество автомобильных дорог соединяющих различные села и деревни по своему состоянию являются настолько плохими, что бывает порой проблематично проехать по ним на обычной машине.

А когда наступает осенне-зимний период, то перемещение по ним практически невозможно. Можно конечно выйти из положения и заказать вездеход из-за границы, но это очень дорого и поэтому приходиться обходиться тем что имеется в наличии.

Самодельный гусеничный вездеход

Этот вездеход высокой проходимости, для него не является преградой бездорожье, а также любые водные препятствия. Кузов изготовлен в виде коробчатой конструкции. Движителем являются гусеницы.

Тяговая способность — тащит прицеп весом около 900кг.

Капот имеет такую форму, чтобы передвигаться сквозь водоросли, коряги и мох. Выхлопные газы отводятся вверх. Самодельные вездеход на гусеничном ходу оснащён лебёдкой, расположенной спереди. Кузовное днище достаточно загерметизировано, плюс по бокам располагаются пневматические катки, которые положительно влияют на плавучесть вездехода.

Управление вездеходом на гусеничном ходу

Управление вездеходом такое же как и на тракторе, осуществляется рычагами. Дифференциалы расположенные по бокам были реализованы из вазовских дисковых тормозов.

В кабине, посреди пола расположился пневморычаг — натяжитель гусениц. Идеальным вариантом было бы использование механического натяжителя, так как он более неприхотлив в ремонте, но автор данного вездехода решил иначе и установил пневматический натяжитель.

Ходовая часть

Конструктором была создана превосходная ходовая. Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну. Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

Двигатель вездехода на гусеничном ходу

В качестве силового агрегата был использован вазовский мотор с коробкой передач. Соединение редуктора заднего моста осуществляется посредством муфты изготовленной из резины. Редуктор соединён с бортовыми дифференциалами валами.

Как было сказано выше, дифференциалы сделаны из вазовских дисковых тормозов с обычными суппортами.

Ресурс редуктора нисколько не уменьшается благодаря маленькой скорости вездехода. Основное преимущество этой модели вездехода — это небольшой вес. Когда вездеход двигается по болотистой местности либо по озеру, кузов погружается на 30-40 см.

Видео самодельный гусеничный вездеход в действии.

Инструменты

При реализации данного проекта самодельного вездехода, были использованы такие инструменты: сварочный аппарат, болгарка, различные ключи. Струбцины, станок для придания той или иной формы листовому металлу, особенно это актуально при изготовлении кабины и днища вездехода. Различные болтовые соединения. Стеклорез для изготовления лобового и боковых стёкол. Дрель для сверления отверстий.

Пермское тюнинг-ателье REMIX задумало создать гусеничный вездеход на базе Оковского или ВАЗовского двигателя и испытать на нем некоторые спорные идеи относительно подобной техники. Первоначальным замыслом коллектива было построить гусеничный вездеход с двигателем от автомобиля (ОКА или ВАЗ 2108), мостами от ВАЗ 2101 и Нивовской РК.
Корпус должен выглядеть наподобие лодки и быть изготовлен из металла. Катками послужат колеса от ВАЗа на восьмерошных ступицах.
Гусеничный вездеход , как и все ему подобные, будет обладать дифференциальный поворотом. Привод- гусеницы без звезды и покрышки.

Для того, чтобы вездеход получил возможность передвигаться на колесах было решено использовать следующий вид привода:

Также существовало альтернативное решение относительно колесно-гусеничной базы:

Конструкция рамы:

Балки мостов должны быть вварены в корпус так называемой «лодки», а средние ступицы будут съемными.
После проведения всех расчетов было начато строительство:

С такой трансмиссией минимальная скорость получается 1,137 км/час, а максимальная в свою очередь 30,09 км/час. Чисто теоретически тридцати лошадиным силам Оковского двигателя в таком диапазоне скоростей будет под силу буксировать УАЗик за бок по асфальту. Как на это «посмотрит» трансмиссия неизвестно, но чисто теоретически сил должно хватить))

Сварка «лодки».
Передний и задний откосы
Днище 2мм.
Борта- 1мм.
Остальное оцинковка 0,55мм.

При ширине средней части вездехода 800мм и ширине гусениц в 450мм дорожный просвет составляет 200мм. Этого вполне достаточно- можно посмотреть на видео.

Видео первых испытаний:
