Интернет розетка. Схема подключения.

Через интернет розетки мы подключаем ноутбуки, компьютеры, телевизоры, умные холодильники и прочие смарты к всемирной паутине. В этой статье я расскажу как самому подключить интернете розетку и приведу схему подключения, не прибегая к помощи специалиста.

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой. Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары. Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).



Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.




Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:



1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI— и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.
3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).



Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.



Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.



Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:



1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.



Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

• Прежде всего, нам следует добраться до модульной части. В разных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
• Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.

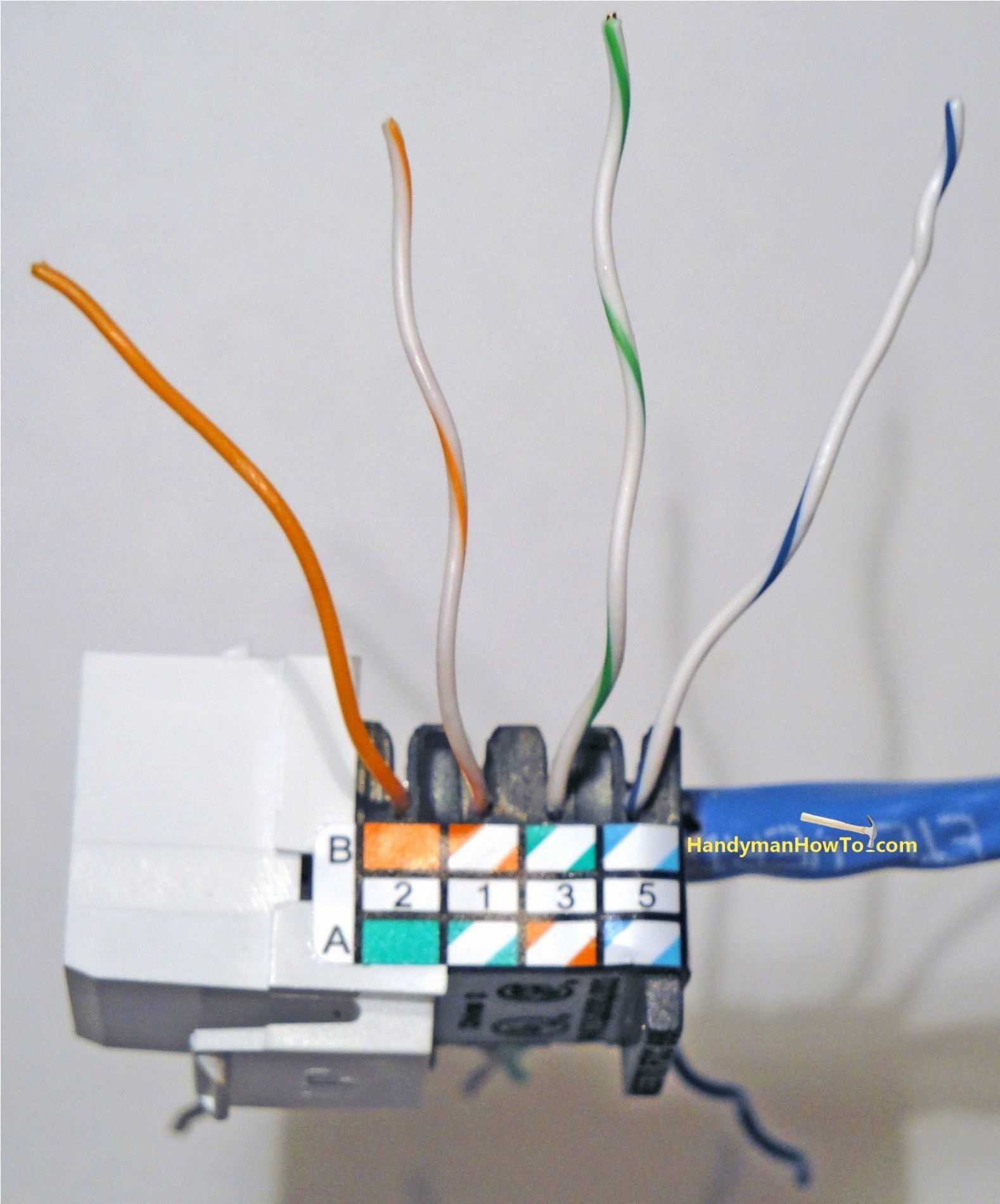

• Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
• С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
• После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.





Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.



Для этого проектируется вывод сразу двух кабелей к розетке. Это удобное средство, поскольку нет необходимости, при наличии двух компьютерных мест, бросать дополнительные кабеля, которые потом нужно прятать, нарушая конструктивность помещения.



Чтобы подключить парную розетку для интернета Schneider, необходимо:



1. подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
2. если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
3. применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
4. затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
5. теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
6. монтируем розетку на место установки и проверяем наличие подключения.





Подключение интернет кабеля к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
• Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.



По количеству точек подключение есть одинарные и двойные компьютерные розетки. Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Для любого проводного или беспроводного интернет-оборудования принят единый стандарт подключения к системному блоку. Каким бы образом в квартиру ни поступал интернет, всегда имеется витая пара – кабель, использующийся для подсоединения роутера и модема (за редким исключением используется оптический кабель).



Сетевой кабель заключает в себе восемь медных проводков, скрученных в четыре пары. Они гасят любые электрические помехи, предоставляя внушительную (до 1000 Мбит/с) скорость интернета. Витая пара заканчивается специальным коннектором, который называется «джек». Корпус у коннектора 8P8C прозрачный, и внутри него находятся провода разного цвета.



Похожие коннекторы используются и на других соединительных проводах, например, между модемом и ПК. Разница только в расположении или, по терминологии компьютерщиков, в распиновке проводов.
Ранее для коннекта часть жил перекрещивалась в определённом порядке, только в этом случае оборудование работало.

С 2001 года было решено ввести два главных стандарта подключения – TIA/EIA-568-B и TIA/EIA-568-А. В нынешнее время в ходу первый стандарт (В) подключения проводов витой пары. Его-то и требуется запомнить. Выпускается двух- и четырёхпарный кабель для проведения сети.

Для скоростной передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с – двухпарный.

Сейчас в помещения заводят линии со скоростью интернета до 100 Мб/с. Естественно, что качество и скорость передачи данных в будущем будут возрастать. Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то используются эти же коннекторы, но после первых трёх (см. схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.





Интернет розетка подключение по цветам



Существует две схемы подключения: T568A и T568B. Первый вариант у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.



Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с.



В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.



Ошибки при подключении

Если при проверке соединения, подключение отсутствует, возможно, в процессе монтажа или подсоединения витой пары, были допущены ошибки. К таким случаям относятся:



• При самостоятельной установке используется тип «Б», а коннектор и модем были куплены уже в собранном виде. Если не проверить тип подключения, то может получиться так, что розетка подключена по одному типу, а провод по другому – типу «А». Из-за этого соединение не возникнет. Нужно посмотреть, как кроссирован коннектор, а затем уже делать распиновки витой пары.
• Во время установки витой пары в клеммы при попытке зачистки ножом была повреждена оболочка провода. Для того, чтобы обеспечить коммутацию, необходимо вставить контакты в пазы и сделать правильный обжим.
• Был оставлен слишком длинный провод. Для подключения интернет розетки нужно оставить не более 20 см. Если провод будет оставлен на 30-40 см, то розетка будет болтаться и придется ее укорачивать. А для этого, придется повторить всю процедуру установки заново.
• При установке все сделано правильно, но все равно розетка не работает. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. На рынке есть много известных производителей интернет-розеток, которые гарантирующих качество своей продукции. Поэтому лучше приобретать такие розетки.



Обратившись к специалистам нашей компании вы сможете избежать многих проблем. Мы поможем подобрать качественное и недорогое оборудование, провести квалифицированный монтаж СКС, монтаж систем видеонаблюдения, монтаж СКУД и провести тестирование СКС на соответствие категории поверенным прибором.



Подключение интернет-розетки – детальное руководство

Несмотря на всё большее распространение беспроводного интернета, используемого, в основном в мобильных устройствах, проводные интернет-сети не теряют своей актуальности.

Это связано с их большей надёжностью и стабильной работой. В данной статье подробно рассмотрим, как произвести монтаж интернет розетки своими руками, без привлечения мастера.

Содержание

1. Интернет кабель
2. Монтаж интернет розетки
3. Как подключить интернет кабель к розетке
4. Как подключить настенную компьютерную розетку
5. Как подключить внутреннюю интернет-розетку
6. Ошибки при подключении интернет розетки
7. Обжим коннектора rj 45
8. Схема подключения интернет-кабеля по цветам
9. Обжим витой пары в коннекторе
10. Видео урок: обжим коннектора rj45 клещами и отвёрткой
11. Проверка интернет подключения

Интернет кабель

Весь процесс монтажа интернет-линии в доме начинается с установки роутера в слаботочном электрощите. Роутер подключается к домовой сети напряжением 220V, а от него к месту, где будут установлены сетевые интернет-розетки, прокладывается отдельный кабель.

Для интернета берутся специальные четырёхпарные UTP кабеля, которые прокладываются в кабельканале или в штробе, изолированной от проводки силовой электрической сети. Такой кабель способен обеспечить скорость передачи информации более 1 Гб/сек при расстоянии в 100 м.



Подробные технические характеристики UTP-кабеля приведены в следующих таблицах:

Электрические характеристики

Сопротивление постоянному току	Менее 9,8 Ом на 100м
Рассогласованное сопротивление	5%
Взаимная ёмкость	5,6 мФарад на 100м
Рассогласованная ёмкость	Менее 330 пФарад на 100м
Характеристики импеданс в Омах	1-100МГц: 100 плюс-минус 15% 1-1350МГц: 100 плюс-минус 22%
Номинальная скорость NVP	70%
Параметры TCL	40-10 log (f) дБ
Смещение задержки	≤ 40 мс

Физические характеристики

Сопротивление постоянному току	Менее 9,8 Ом на 100м
Рассогласованное сопротивление	5%
Взаимная ёмкость	5,6 мФарад на 100м
Рассогласованная ёмкость	Менее 330 пФарад на 100м
Характеристики импеданс в Омах	1-100МГц: 100 плюс-минус 15% 1-1350МГц: 100 плюс-минус 22%
Номинальная скорость NVP	70%
Параметры TCL	40-10 log (f) дБ
Смещение задержки	≤ 40 мс

Кабели для подключения интернета могут быть экранированными, для защиты от внешних помех, и неэкранированными.

Монтаж интернет розетки

На один четырёхпарный UTP-кабеля можно подсоединить только две интернет розетки стандарта rj45, поскольку отдельно у него могут задействоваться по 2 парные жилы. Провод прокладывается единой линией от слаботочного щита до того места, где будет располагаться сетевая розетка. При заводке его в подрозетник необходимо оставлять снаружи запас не менее, чем в 15-20 см. Если планируется подключение компьютерной розетки в одном блоке с обычными, рассчитанными на 220V, то нужно обязательно использовать экранированный провод.

Пошагово установка компьютерной розетки выглядит так:

1. Устанавливаем подрозетник подходящей конструкции.
2. Разбираем всю конструкцию, вынимаем рамку-суппорт.
3. Устанавливаем суппорт сразу по месту, если конструкция розетки под интернет и подрозетника допускает это. Во время его монтажа следует использовать уровень, чтобы в дальнейшем накладная коробка встала строго по горизонтали.
4. Далее зачищаем конец выведенного наружу кабеля на расстояние порядка 25 мм. Для этого удобно использовать особое приспособление – стриппер. В отсутствие его, зачистку можно произвести обычным острым ножом.
5. Далее из сетевой розетки достаём её внутреннюю часть, на которой располагаются коннекторы для интернет кабеля.
6. Ознакамливаемся с инструкцией, в которой указана схема подключения витой пары к разъёмам. Такая инструкция имеется в комплекте любой интернет-розетки.
7. После соединения, закрепляем блок коннекторов на суппорте, или в подрозетнике.
8. Завершающим шагом следует устанавливать внешний корпус, исполняющий защитную и декоративную функцию.

Далее подробнее рассмотрим, как соединить интернет кабель с блоком коннекторов во время монтажа.

Как подключить интернет кабель к розетке

Существует две стандартные схемы подключения интернет розеток rj45 – А и В. Обе они представлены на рисунке ниже:

Чтобы выяснить, какая схема подходит в данном случае, нужно снять крышку, и ознакомиться с маркировкой, нанесённой на её внутреннюю сторону. Либо потребуется внимательно изучить прилагаемую к розетке rj инструкцию. Чаще всего, для соединения витой пары в них применяется схема В. Но для различных моделей, а также изделий разных производителей, схема подключения может отличаться.

Для удобства, каждая витая пара кабеля различается по цветам. Для схемы подключения «В» розетки legrand применяется протокол международного стандарта EIA/TIA-568B. Согласно ему, на одной стороне блока коннекторов должны располагаться провода следующих расцветок:

• Оранжево-белый;
• Оранжевый;
• Зелёно-белый;
• Зелёный.

На противоположной стороне зажима находятся провода следующих цветов:

• Синий;
• Сине-белый;
• Коричневый;
• Коричнево-белый.

После того, как концы проводов зачищены на длину 25 мм, подключаем их к зажимам. Не следует допускать слишком большой длины провода без изоляции – чем короче зачищенный конец, тем лучше. Так снижается вероятность внешних помех при передаче информации по кабелю. После этого собираем розетку и вставляем её в суппорт, закрепляя по месту саморезами, или предусмотренными конструкцией держателями.

В последнее время на рынке появились особые модели, снабжённые зажимами в виде микроножей. При их использовании вообще не нужно зачищать концы проводов, а достаточно просто вставить их в пазы, согласно схеме. После этого закрывается наружная крышка, и микроножи контактов сами прорезают оплётку в нужных местах.

Компьютерные розетки, как и обычные сетевые по способу монтажа подразделяются на два основных вида – накладные (настенные) и внутренние. Далее кратко рассмотрим нюансы их установки.

Как подключить настенную компьютерную розетку

Настенные конструкции интернет-розеток удобны своим более простым монтажом. Основной блок с разъёмами зажимов не утапливается вглубь стены, а монтируется прямо на неё. Для этого можно использовать как саморезы, так и монтажную липкую ленту. Подводка кабеля обычно осуществляется также открытым способом, в крепящихся непосредственно на стену кабель-каналах.

Как подключить внутреннюю интернет-розетку

Модификации, предназначающиеся для внутренней установки, монтируются в предварительно проделанных в стене углублениях. В них ставятся специальные крепёжные приспособления – подрозетники, выполненные в виде пластиковых, реже металлических стаканов.

Далее основную часть розетки с подключенным к зажимам кабелем rj закрепляем по месту саморезами или, у некоторых модификаций, раздвижными крепёжными лапками. Снаружи устанавливаем облицовочную коробку. Интернет-кабель подводится к месту подключения скрытым способом, в углублениях-штробах.

Ошибки при подключении интернет розетки

Существует ряд ошибок, которые часто допускаются при монтаже и подключении интернет-розеток. Среди них следует перечислить:

• Неправильное соединение отдельных жил с зажимами. В случае нарушения последовательности, сигнал по такому соединению идти не будет;
• Слишком большая длина зачищенного конца провода, порой не достигающая до подрозетника. Участок, очищенный от оплётки должен быть минимальным, и, в идеале, не выходить за пределы зажима. Это позволит снизить уровень возможных помех при передаче проводного сигнала;
• При прокладке интернет-кабеля в одном канале или штробе с обычной электропроводкой, следует применять экранированные модификации. То же касается случаев, когда розетка для подключения интернета будет устанавливается в едином блоке с обычными, на 220V.

Обжим коннектора rj 45

Следующий этап монтажа интернет-проводки, это подключение кабеля к установленному в щитке роутеру. Для этого используется специальный штекер – коннектор rj45. В зависимости от конкретной цели, производится распиновка кабеля по одному из вышеприведённых стандартов – «А» или «В». Для подключения к роутеру применяется протокол «В», в то время как «А» используется в ситуации, когда требуется соединить два компьютера единой проводной сетью.

Схема подключения интернет-кабеля по цветам

Распиновкаrj45 по схеме «В» производится с соблюдением последовательности цветов. Все провода витой пары выставляются в ряд, и вставляются до упора в коннектор. Очерёдность цветов, начиная слева на право выглядит так:

1. Оранжево-белый.
2. Оранжевый.
3. Зелёно-белый.
4. Синий.
5. Сине-белый.
6. Зелёный.
7. Коричнево-белый.
8. Коричневый.

Обжим витой пары в коннекторе

После того, как все концы вставлены в соответствующие отверстия до упора, производится обжим коннектора rj45. Благодаря этому достигается плотное соединение контактов и концов витой пары. Обжать интернет кабель можно при помощи специального инструмента – кримпера. Но, при отсутствии обжимного устройства, сделать это можно при помощи простой отвёртки, или иным подходящим устройством.

Видео урок: обжим коннектора rj45 клещами и отвёрткой

https://www.youtube.com/watch?v=Phesv5GVOxg&feature=emb_logo

Проверка интернет подключения

После того, как розетка установлена на место, а кабель одним концом подключен к ней, а другим – к роутеру, следует проверить наличие подключения. Для этого используется особый прибор, состоящий из генератора сигнала и приёмного устройства. Генератор подключается к коннектору, а приёмник – к самой розетке. После включения устройства, при нормально действующей внутренней сети, на приёмнике загорятся зелёные светодиоды. В случае наличия обрыва или неправильно соединённых жил, соответствующие лампочки не загорятся.

Установка коаксиальных розеток

Установка коаксиальных розеток

Разберитесь с кабелями за телевизором

Фото: Westend61 / Adobe Stock

Сложность

Простой

Субботний скиллбилдер.

Время выполнения

3 часа

До 25 долларов США

Сэкономьте на кошельке.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

• Ножовка для гипсокартона
• Лента для коаксиального провода
• Обжимной инструмент с резаком
• Отвертки
• Карандаш
• Искатель шпилек
• Электрический тестер
• Дрель с лопатой (дополнительно)

ПРИНАДЛЕЖНОСТИ

• Коаксиальный кабель
• Коаксиальная лицевая панель с разъемом
• Коробка для реконструкции низкого напряжения
• Фитинг разъема F-типа

Лишний коаксиальный кабель, торчащий наружу стены или вверх из-под обшивки плинтуса просто неприглядно и может быть опасность споткнуться. К счастью, чтобы научиться устанавливать коаксиальную розетку, потребуется всего несколько простых шагов, а также несколько инструментов и расходных материалов. Затем вы можете начать устанавливать их везде, где в вашем доме требуется кабельная розетка — вы даже можете обнаружить другие провода по всему дому, которые можно спрятать.

Подготовка к установке розетки для коаксиального кабеля

Если вы отказываетесь от кабельного телевидения, но по-прежнему нуждаетесь в подключении к Интернету или коаксиальном кабеле от телевизионной антенны, вам все равно будет полезно установить коаксиальную розетку. Чтобы подготовиться к этому проекту, найдите полоску коаксиального кабеля и обжимной инструмент с кусачками. Это может быть единственный раз, когда вам это понадобится, поэтому вам не понадобится роскошная модель — заимствование тоже подойдет.

Что делать, если у меня нет коаксиального выхода?

Если у вас дома нет коаксиальной розетки для подключения к Интернету или кабельного телевидения, вы все равно можете подписаться на беспроводной доступ в Интернет 4G или 5G или спутниковый кабель и интернет-услуги, чтобы получить аналогичные преимущества. Другие варианты включают безлимитный тарифный план через сотовую связь или настройку спутникового телевидения.

Выберите место

Установка коаксиальной розетки в том же месте или рядом с существующим кабелем, торчащим из стены, является самым простым решением. Вам не потребуется прятать электрические провода на большом расстоянии. Тем не менее, вы можете разместить коаксиальную розетку практически в любом месте на стене, где вы сможете поймать провод. Выберите удобное и легкодоступное место со скрытым проводом для достижения наилучших результатов. Затем используйте искатель шипов, чтобы убедиться, что прямо за пятном нет шипов.

1. Отключите питание в распределительной коробке

   Хотя по коаксиальному кабелю протекает минимальный электрический ток, лучше не рисковать поражением электрическим током. Перед началом отсоедините коаксиальный кабель от всех ваших устройств.

   Кроме того, вы будете прорезать дыру в стене, где прячутся опасные электрические провода дома. Прежде чем вслепую врезаться в стену, на всякий случай отключите все близлежащие цепи на электрощите. Используйте бесконтактный или щуповый электрический тестер, чтобы проверить близлежащие розетки и освещение, чтобы убедиться, что питание отсутствует.

2. Отметьте и вырежьте отверстие в гипсокартоне

   В месте выхода новой коаксиальной розетки карандашом обведите на стене контур реконструируемой или «старой работы» низковольтной электрической коробки. Не обращайте внимания на крылья коробки при трассировке и рисуйте только линии, представляющие часть коробки, которая будет находиться внутри стены. Когда закончите, у вас будет незавершенный прямоугольный рисунок на стене. Используйте пилу для гипсокартона, чтобы вырезать форму.

3. Подготовьте коаксиальный кабель

   Фото: Кристина Блохина / Adobe Stock

   Если вы имеете дело с длинным кабелем, торчащим из стены, и вы можете дотянуться до него через проделанное вами отверстие, протяните провод в стену и до розетки. Или спрячьте новый провод внутри стены, если вы устанавливаете новый. Возможно, вам придется просверлить перфоратором раму, чтобы провести кабель между стойками. Когда вы доберетесь туда, протяните провод через выходное отверстие и обрежьте его режущей частью инструмента для коаксиального кабеля так, чтобы от стены выступало от 6 до 8 дюймов.

4. Установка низковольтной коробки или монтажного кронштейна

   Сложите крылья низковольтной электрической коробки или монтажного кронштейна внутрь, протяните кабель через заднюю часть и вставьте коробку в отверстие в стене. Используйте отвертку, чтобы повернуть установочные винты по часовой стрелке, пока они не встанут плотно, чтобы прикрепить коробку к стене.

5. Прикрепите F-коннектор к кабелю

   Используйте коаксиальный кабель и обжимной инструмент, чтобы снять 3/4 дюйма оболочки с конца кабеля. Наденьте обжимной конец коаксиального разъема F-типа на конец провода и сожмите его с помощью обжимной части того же инструмента, сжав ручку.

6. Установка настенной панели и подключение коаксиального кабеля

   Фото: The Toidi / Adobe Stock

   Прикрутите F-образный разъем на конце кабеля к задней части разъема настенной панели. Затем заправьте лишний провод обратно в стену и с помощью отвертки прикрепите настенную пластину к электрической коробке.

7. Проверка кабеля

   Фото: Поллиана Вентура / Getty Images

   Теперь вы можете снова включить электроэнергию. Если вы умеете обращаться с мультиметром, вы можете проверить новую коаксиальную розетку на сопротивление от 75 до 100 Ом или проверить подключение. Однако проще просто подключить модем и проверить наличие сервиса.

Установка коаксиальной розетки своими руками по сравнению с наймом профессионала

Установка коаксиальной розетки проста, если рядом уже есть работающий кабель и вы можете легко добраться до места с проводом. Все может усложниться, если вам нужно проложить кабель между этажами или через стену более чем на несколько футов. Хотя вы можете сэкономить часть затрат на установку выхода коаксиального кабеля, сделав это самостоятельно, найм местного электрика — лучший вариант для сложных ситуаций или если проект не соответствует вашим амбициям.

Часто задаваемые вопросы

Вы по-прежнему можете подключиться к Интернету без коаксиального кабеля через сотовые беспроводные сети, мобильные точки доступа или спутниковое подключение к Интернету. В случае спутникового интернет-соединения ваш спутник будет передавать сигнал на ваш роутер без коаксиального выхода или оптоволоконного кабеля.

Есть несколько способов проверить, что ваш коаксиальный выход активен. Включите модем в розетку. Если вы не получаете сигнал, вероятно, проблема с подключением к розетке. Также можно проверить соединение мультиметром, проверив сопротивление от 75 до 100 Ом.

Коаксиальный кабель для подключения к телевизору, модему или кабельной приставке. Ищите коаксиальное гнездо на этих устройствах. Ваш коаксиальный кабель будет подключаться к любому из них. Другой конец провода идет к служебному подключению, заходящему в дом.

Длина коаксиального кабеля может влиять на сигнал. Все коаксиальные кабели и их разъемы имеют небольшое электрическое сопротивление, а это означает, что чем длиннее кабель и больше разъемов в системе, тем слабее мощность сигнала. В большинстве домов потери сигнала незначительны, но в системах с коаксиальным кабелем длиной более 100 футов могут возникнуть проблемы с сигналом.

Обычно установка новой коаксиальной розетки занимает около трех часов. Время установки может быть немного меньше, если у вас уже есть работающий кабель поблизости, но вам или вашему специалисту может потребоваться больше времени для установки розетки, если вам нужно проложить кабель между этажами.

Стоимость установки коаксиального выхода обычно колеблется от 75 до 500 долларов. Хотя вам всегда следует консультироваться с профессионалом, чтобы узнать свою уникальную стоимость, несколько факторов могут помочь определить, где в типичном диапазоне будет находиться ваша работа. Например, замена существующей коаксиальной розетки, как правило, будет стоить в нижней части диапазона, в то время как добавление новой розетки со сложной проводкой может привести к более высокой цене.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Что нужно знать о Federal Pacific Breakers

  Маргарет Вак • 12 августа 2022 г.

• Нужно ли заземлять светильники в моем доме?

  Автор: Энни Сиск • 22 декабря 2021 г.

• Все, что вам нужно знать о проводке дверного звонка

  Автор: Пейдж Беннетт • 25 мая 2022 г.

Сколько стоит установка кабельной розетки?

Сколько стоит установка кабельной розетки?

Фото: ULTRA.F/DigitalVision/GettyImages !

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

В то время как многие семьи обращаются к различным потоковым платформам для просмотра фильмов, многие люди по-прежнему пользуются кабельным телевидением, а также используют кабельную розетку для получения высокоскоростного доступа в Интернет. Если вы перемещаете телевизор или интернет-маршрутизатор и не хотите прокладывать кабели по полу, вам может потребоваться установить новую кабельную розетку, которая будет стоить вам от от 75 до 500 долларов.

Сколько стоит установка кабельной розетки по типу?

Установка кабельных розеток значительно различается по стоимости в зависимости от того, устанавливаете ли вы совершенно новую розетку, заменяете существующую или просто прокладываете кабель от существующей коаксиальной розетки к устройству, которое вы подключаете к ней.

Новый коаксиальный кабельный ввод

Новый кабельный вывод является наиболее дорогостоящим типом установки, поскольку он является наиболее сложным и трудоемким. Это вернет вас назад между 150 долларов и 485 долларов, в зависимости от объема работы.

Замена старого коаксиального кабельного вывода

Замена существующего кабельного вывода новым занимает не более 30 минут и может стоить всего 60 долларов США за детали и работу .

Прокладка кабеля от существующей розетки коаксиального кабеля

Если вы решите нанять местного электрика для прокладки кабеля под полом от существующей розетки к устройству, к которому вы хотите подключиться, рассчитывайте заплатить от от 60 до 150 долларов. Переменные стоимости включают в себя то, как далеко вы хотите проложить кабель, проходит ли он под полом, сквозь стены или проходит по внешней стороне вашей собственности.

Сколько стоит установить кабельную розетку самостоятельно?

Если у вас есть ноу-хау в области электротехники и самостоятельного изготовления, установка розетки для коаксиального кабеля может сэкономить вам деньги, поскольку вы платите только за детали, а не за работу. Запчасти стоят от 90 193 до 50 долларов США 90 194 , а рабочая сила стоит от 90 193 до 50 долларов США и 100 долларов США в час.

Помните также, что у электрика, скорее всего, есть минимальная плата за вызов, поэтому даже работа, которая занимает 30 минут, будет стоить вам как минимум эту сумму.

Распределение затрат на установку вывода коаксиального кабеля

Детали вывода коаксиального кабеля недороги, но работы могут занимать довольно много времени, поэтому самым большим фактором затрат является труд.

Материалы

Материалы, включая лицевую панель, разъемы и коаксиальный кабель, стоят до 50 долларов США , если только вам не нужна особенно длинная катушка кабеля.

Рабочая сила

Электрики берут от от 50 до 100 долларов в час , и обычно минимальная плата за вызов составляет не менее одного часа. Так, например, замена существующей розетки должна занять около 30 минут, но с точки зрения труда вы фактически заплатите за час (или два, в зависимости от их минимальной стоимости).

Установка новой розетки занимает больше времени, так как включает прокладку кабеля через стену, вырезание места для новой розетки и многое другое. Таким образом, вы можете рассчитывать на оплату не менее трех часов работы за этот тип работы.

Какие факторы влияют на стоимость установки кабельной розетки?

Фото: Wattanaphob Kappago / EyeEm/EyeEm / GettyImages

Расстояние, которое должен пройти кабель до розетки, является одним из важнейших факторов стоимости, поскольку прокладка кабеля через стены и под полом требует много времени. Кроме того, чем больше кабеля вам нужно, тем больше вы заплатите, так как обычно цена определяется за погонный фут.

Установка новой розетки обходится дороже, чем замена существующей, поскольку требуется дополнительная работа. Прокладка кабеля от существующей розетки к другому месту, где вы хотите подключить устройство, может быть экономически выгодным решением, при условии, что кабель не настолько длинный, что вы получаете заметные потери сигнала.

Часто задаваемые вопросы

Время, необходимое для установки коаксиальной розетки, во многом зависит от существующих условий вашей стены и электропроводки. Если вы заменяете текущую коаксиальную розетку, эта работа может занять всего около 30 минут. Установка совершенно новой коаксиальной розетки обычно занимает около трех-четырех часов, при этом простые работы выполняются на нижнем конце, а более сложные установки, такие как те, которые включают длинную проводку, занимают гораздо больше времени. Профессионал может дать вам более точную оценку времени, когда они прибудут на работу.

Если вы уже планируете нанять электрика и знаете, что вам будет выставлен счет на минимальную плату за вызов, вы можете извлечь из этого максимальную пользу, заставив подрядчика выполнить другую небольшую работу, например, заменить выключатель света. или электрическая розетка.

Даже если вы платите за новую коаксиальную розетку, которая стоит несколько часов работы, вы можете немного сэкономить или получить максимальную выгоду, заставив их выполнять другие сопутствующие работы. Например, если вы перемещаете коаксиальный кабель, стоит проверить, нужна ли вам еще одна электрическая розетка в новом месте, или подумать, где еще вам будет полезна новая розетка.
