технология монтажа, инструкция с видео материалами!

Содержание:

1. Виды стяжки, какую выбрать для тёплого пола
2. Структура и толщина
3. Подготовка перед монтажом тёплого пола
4. Проектирование конструкции
5. Подготовка основания пола
6. Устанавливаем тепло- и гидроизоляцию
7. Установка демпферной ленты
8. Монтируем сетку
9. Укладка тёплого пола
10. Водяной теплый пол
11. Электрический теплый пол
12. Заливка стяжки
13. Выбор и укладка финишного покрытия
14. Видео инструкции

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Инструкция как сделать водяной и электрический теплый пол без цементной стяжки за один день!

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Варианты подготовки оснований: сухая и полусухая стяжка, по грунту, настильный способ и в бетонное основание — все способы в одной статье!

Мокрая — сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

1. Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
2. Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

• обычную полиэтиленовую плёнку, не тоньше 200 мкм;
• цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
• мембрану из жидкого силикона или ПВХ;
• рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру  площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Сетка для тёплого пола: предназначение, какие бывают виды, критерии выбора и как произвести монтаж своими руками.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

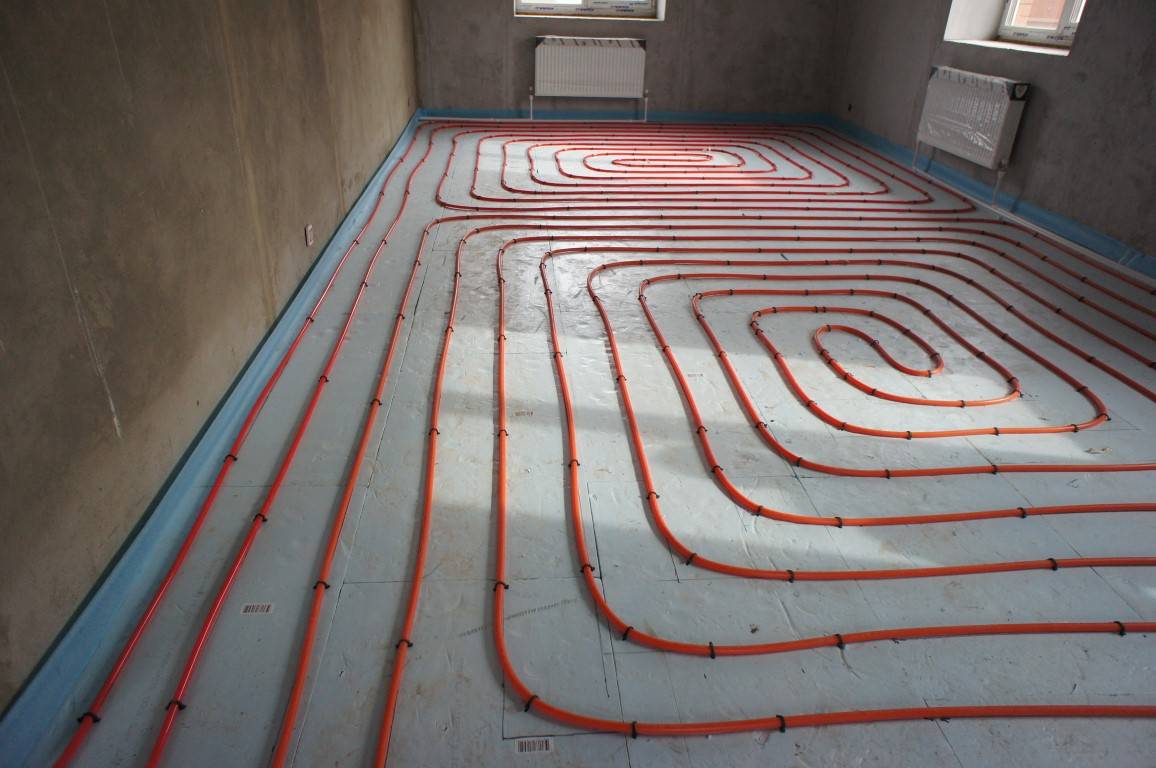

1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

• Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

• Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

• Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

• Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

• Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

• Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

• Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Важно! Каждая система должна иметь отдельный терморегулятор.

• Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

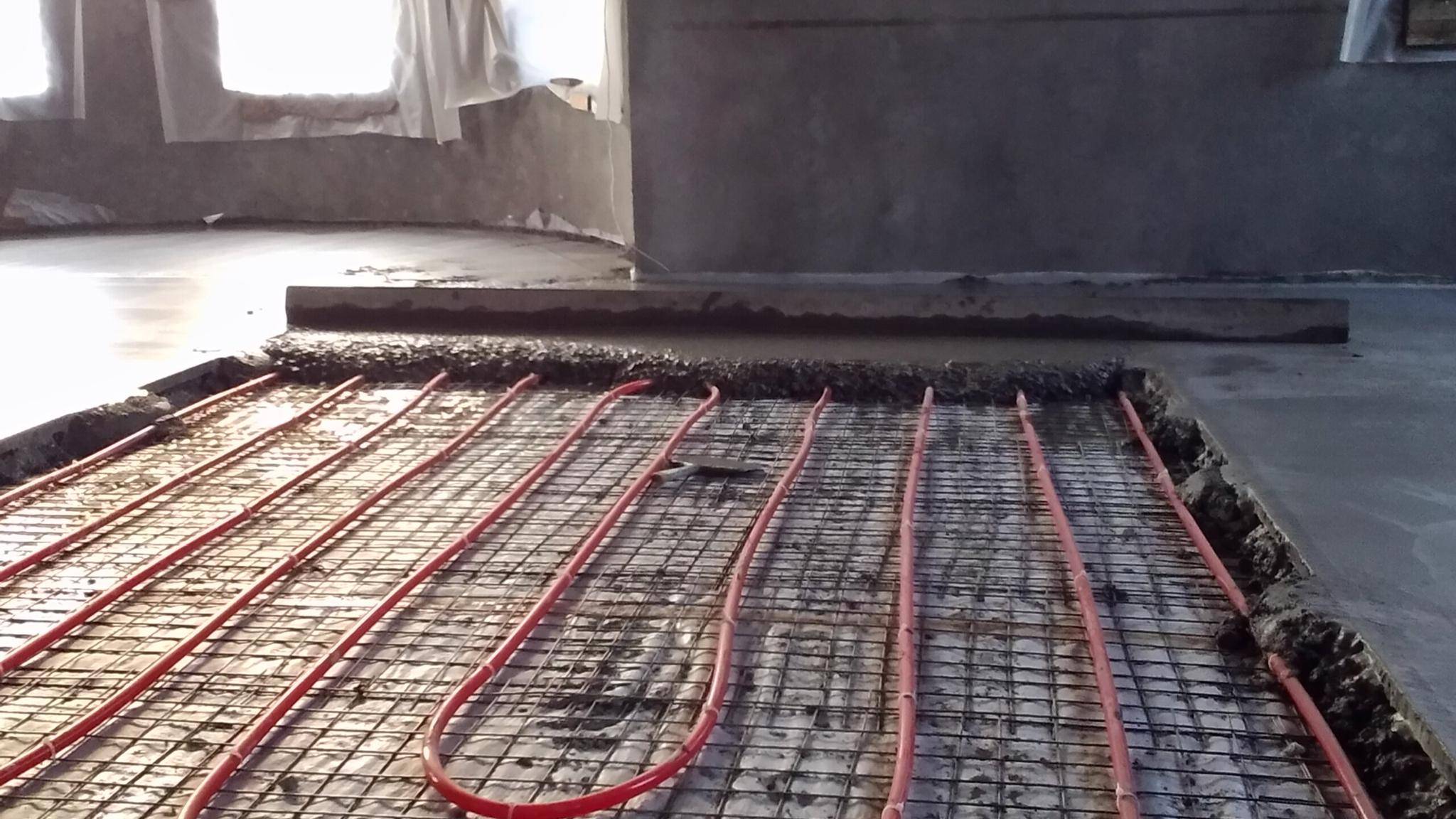

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Предлагаем ознакомиться с статьей о том как залить правильно водяной тёплый пол – 3 способа с инструкциями и видео пособием!

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Видео инструкции

🔥 7. КАК СДЕЛАТЬ / ЗАЛИТЬ СТЯЖКУ ПОД ТЕПЛЫЙ ПОЛ. От А до Я! Стяжка теплого пола толщина стяжки

Смотрите это видео на YouTube

Смотреть видео

Монтаж нагревательного кабеля в слой наливного пола под плитку.

Смотрите это видео на YouTube

Видео

Толщина стяжки под тёплый пол

Смотрите это видео на YouTube

Цементная стяжка для теплого пола

Смотрите это видео на YouTube

Монтаж и проверка нагревательного кабеля перед заливкой стяжки, теплого пола Теплолюкс

Смотрите это видео на YouTube

Монтаж теплого водяного пола своими руками видео и инструкция

Содержание:

• Что такое теплый пол
• Готовим помещение для укладки водяного пола
• Обустройство гидроизоляции
• Обустройство черновой стяжки
• Разметка укладки труб и укладка
• Обустройство финишной стяжки
• Монтаж теплого водяного пола своими руками видео

Сегодня монтаж теплого пола – водяного или электрического – вполне под силу выполнить даже тем, кто практически никогда не сталкивался со строительными работами. Так что, если вы решили обзавестись теплым полом – внимательно ознакомьтесь с рекомендациями, приведенными в этом материале, и у вас обязательно все получится. А после того, как теплый водяной пол будет уложен и запущен – вы сможете наслаждаться теплом и комфортом в вашем доме.

Что такое теплый пол

Что же представляет собой современный водяной теплый пол? Теплый пол – это система из металлопластовых труб, скрытых в толще пола и подключенных к источнику горячей воды. Циркулируя по скрытых в толще пола трубам вода обогревает пол, расположенный над ними, а от пола тепло поднимается вверх, обеспечивая комфортную температуру в нижнего слоя воздуха в квартире.В качестве такого источника может выступать либо стояк отопления, либо труба горячего водоснабжения – в зависимости от конкретных условий.

Оптимальным выбором для монтажа теплого водяного пола своими руками являются ванная комната и кухня. Это обусловлено тем, что при нагревании воздуха теплый пол значительно снижает его влажность. И если в ванной комнате или кухне это не критично, то в зале, а тем более – в детской комнате или спальне все же необходимо поддерживать оптимальный уровень влажности.

Обратите внимание! Если вы все же решили уложить теплый пол в этих комнатах – обязательно позаботьтесь об установке увлажнителя воздуха.

Также оправдан монтаж теплого пола под плитку в коридоре, как в наиболее холодном помещении. Здесь теплому полу, что называется, «самое место» — вы согласитесь с нами, как только зайдете в квартиру с мороза и снимете промокшую холодную обувь. Также при выборе помещения для укладки теплого пола необходимо обращать внимание на состояние перекрытий. В отличие от легкого электрического теплого пола водяной теплый пол требует обустройства цементной стяжки, а она обладает массой, и порой – весьма существенной. Поэтому, перед тем как начать работы по укладке теплого пола, обязательно рассчитайте, выдержат ли плиты перекрытия возросшую нагрузку.

Готовим помещение для укладки водяного пола

Итак, помещение выбрано. Самое время заняться подготовительными работами – они должны быть завершены до того, как мы приступим к заливке стяжки и укладке труб теплого пола. Подготовку помещения для монтажа системы водяного теплого пола производим по следующей схеме:

Выполняем демонтаж напольного покрытия, а также – чернового пола. В результате у нас должно быть очищено все, вплоть до бетонного основания.

Обратите внимание! Если вы планируете восстанавливать уложенное ранее напольное покрытие после укладки системы труб теплого пола, необходимо учитывать тот факт, что уровень пола после укладки поднимется на 5-7 сантиметров.

При укладке теплого водяного пола в ванной комнате производим демонтаж существующей стяжки. Под ней чаще всего располагается слой заполнителя (керамзита), под которым находится гидроизоляция.

Если гидроизоляционные материалы находятся в удовлетворительном состоянии — то керамзит можно не удалять, а сразу приступить к заливке стяжки.

Однако лучше всего произвести выемку и заново произвести гидроизоляцию и утепление пола керамзитом.

• Производим замену стояка горячего водоснабжения, к которому будет подключена система теплого пола, на полипропиленовый. Это делается для того, чтобы избежать коррозии стояка месте крепления кранов.
• Обратите внимание! Если врезка системы теплого пола производится в стояк системы центрального отопления, замена труб стояка не производится.
• Впаиваем в стояк шаровые краны. При выборе места впайки кранов учитываем, что краны лучше присоединять таким образом, чтобы при отключении труб теплого пола к ним можно было подсоединить радиатор системы отопления.

Если теплый пол будет подключен к системе подачи горячей воды – к выходному крану монтируем тройник, к одному из выходов которого подключаем выводящую трубу теплого пола, а к другому — армированный шланг, соединяющий систему горячего водоснабжения со смесителем.

Обустройство гидроизоляции

При укладке водяного теплого пола качество гидроизоляции является ключевым моментом, определяющим защиту вашего дома от протечек воды. Гидроизоляцию в данном случае лучше всего производить с использованием пленочных гидроизоляционных материалов (пленка РЕ в рулонах либо жесткая пленка PS на плитах Profil). Укладку гидроизоляции производим по следующей схеме:

• Очищаем основание от мусора, а затем – обеспыливаем его с помощью строительного пылесоса.
• Укладываем на пол гидроизоляционную пленку таким образом, чтобы полотнища пленки заходили одно на другое на ширину не менее50 мм, и на стены – на высоту не менее150 мм
• С помощью паяльной лампы либо строительного фена тщательно пропаиваем области нахлеста гидроизоляционной пленки.
• Нахлест пленки на стены также пропаиваем. Для того, чтобы обеспечить достаточную прочность соединения гидроизоляционного материала со стенами проводим предварительную грунтовку стен.

Если грунтовки в вашем распоряжении нет, можно ограничиться обеспыливанием, однако пропайку в данном случае следует производить более тщательно.

Если для гидроизоляции используются плиточные материалы на жесткой плитке, периметр стен оклеиваем специальной краевой изоляционной лентой с фартуком, заходящим на напольную изоляцию. Эта лента сочетает в себе гидроизоляционные и частично – теплоизоляционные функции.

Для экономии материала можно использовать также достаточно толстую и прочную полиэтиленовую пленку, однако в этом случае необходимо особо тщательно следить за ее целостностью.

Обустройство черновой стяжки

После того, как гидроизоляционные работы завершены, можно приступать к укладке черновой стяжки. Черновая стяжка является фундаментом, на котором будет находиться ваш будущий теплый пол, и от ее качества во многом зависит надежность всей конструкции. Стяжка не укладывается, если напольное покрытие, демонтированное при подготовке к укладке пола, было уложено непосредственно на бетонные плиты основания. Во всех остальных случаях стяжка обеспечивает подъем пола на требуемую высоту.

Черновую стяжку заливаем следующим образом:

• С помощью уровня (лазерного или водяного) отмечаем высоту будущей черновой стяжки, а также – итоговый уровень пола, который будет находиться на 50-70 ммвыше уровня стяжки. Расстояние от стяжки до уровня пола зависит от того, какие трубы вы планируете использовать – чем больше диаметр труб, тем выше будет уровень пола.
• Устанавливаем маяки для черновой стяжки.
• На расстоянии 2 м друг от друга вдоль всего помещения укладываются горки раствора. Через сутки, после того как раствор частично застыл, с помощью уровня натираются своеобразные «дорожки» которые и играют роль маяков. Этот способ достаточно трудоемок, так как цементный раствор достаточно плохо прилипает к большинству гидроизоляционных пленок, а тем более – к полиэтилену.

Более простой способ. Точно так же как и в первом случае, на основание укладываем горки из густо замешанного раствора. На них, используя уровень, устанавливаем маяки для выравнивания пола. В качестве маяковых реек можно использовать полосы гипсокартона, фанеры, а также (оптимально) — металлический профиль, который применяется при облицовке стен гипсокартонном.

При большой толщине черновой стяжки маяки можно укладывать на основание из кирпичей. Кирпичи при этом должны быть надежно зафиксированы на основании с применением раствора.

Обратите внимание! Для укладки теплого водяного пола в небольшом помещении установка маяков при укладке черновой стяжки необязательна. Достаточно будет, если для соблюдения требуемой толщины вы будете ориентироваться на отметки, сделанные на стенах с помощью уровня.

Ниже уровня установленных маяков засыпаем керамзит. Разравниваем керамзит так, чтобы он равномерным слоем был распределен по всей площади, и между ним и верхом стяжки было не менее 70мм.

Переходим к армированию черновой стяжки. Для этого поверх керамзита укладываем армирующую сварную сетку, которая будет обеспечивать механическую прочность нашего основания. Листы сетки должны быть надежно зафиксированы на плитах перекрытия, а также связаны между собой с помощью нержавеющей проволоки.

• В качестве альтернативы сварной сетке можно рассматривать сетку в рулонах. Применение такой сетки позволит вам достаточно серьезно сэкономить, облегчит нагрузку на перекрытия, при этом запас прочности конструкции будет вполне достаточным.
• После того, как армирование стяжки завершено, приступаем к заливке раствора. Раствор заливаем картами, так же как и при обычном устройстве бетонных полов.
• После того, как раствор внесен, распределяем его равномерно по всей площади и разравниваем с помощью правила по маякам. В данном случае (так как стяжка черновая) не требуется идеально ровной поверхности раствора.
• Даем раствору высохнуть. Для того чтобы не допустить преждевременного высыхания стяжки до набора цементом максимальной прочности, периодически увлажняем сохнущую поверхность. Для увлажнения очень удобно использовать обыкновенную садовую лейку.

Разметка укладки труб и укладка

После того, как стяжка полностью высохла, можно приступать к разметке помещения под водяной теплый пол: схема укладки труб поможет вам не только приобрести ровно столько материала, сколько необходимо, но и даст представление о том, как будет проходить распределение тепла в помещении.

Обратите внимание! При расчете количества материалов с использованием схемы округление следует проводить в большую сторону.

А это:

• Расстояние между проложенными трубами и стенами должно быть не более 20-25 см, между рядами уложенных труб – не более 35-40 см.
• Трубу, отходящую от источника горячей воды (стояка) необходимо сначала провести через самую холодную зону помещения – вдоль окон. Только потом труба должна быть заведена на остальную площадь пола.
• В тех местах, где вы планируете устанавливать мебель (например, кухонный гарнитур, стенку или шкаф), трубы прокладывать не нужно. Это позволит вам существенно сэкономить как на самих трубах, так и на отапливаемой площади.

Укладка труб теплого пола

Перед укладкой труб необходимо обустроить «тепловой экран», который будет отражать тепло по направлению к поверхности пола. Для этого под трубы укладываем слой фольгированного утеплителя. Стыки полотнищ утеплительного материала соединяем с помощью металлизированного скотча.

Водяной теплый пол чаще всего обустраивают, используя бесшовную металлопластовую трубу. Наиболее распространенные диаметры – 16, 20,25 мм. Определяющих факторов, которые нужно учитывать при выборе диаметра трубы, несколько.

Во-первых, это высота уровня пола – чем толще трубы, которые вы используете, тем выше поднимется пол за счет финишной стяжки. Во вторых – площадь отапливаемого помещения. И в третьих – напор воды в стояке с горячей водой.

Использование полипропиленовых труб при устройстве теплого водяного пола крайне нежелательно. Полипропилен обладает низкой теплопроводностью, поэтому полипропиленовые трубы крайне неохотно «отдают» тепло от горячей воды, а это значит – эффективность отопления пола будет крайне низкой.

Кроме того, полипропиленовые трубы очень сложно пропаять достаточно качественно – а это значит, что сильно возрастает риск возникновения протечки внутри пола.

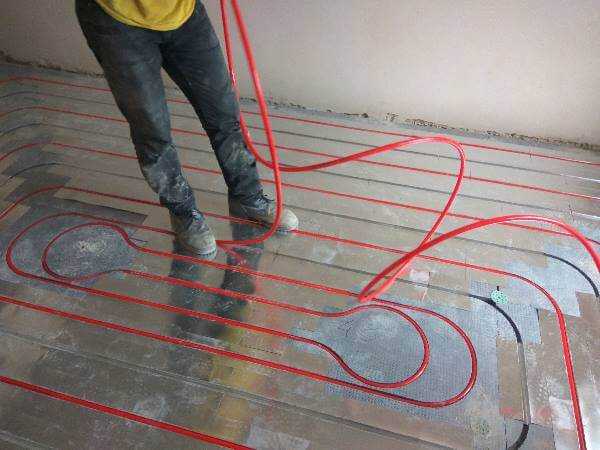

Укладывать трубы необходимо строго по схеме. При изгибании металлопластовых труб следуем пользоваться подходящей по диаметру пружиной – надетая на место сгиба, она не дает трубам перегибаться.

Обратите внимание! Участок трубы с перегибом необходимо заменить, так как в месте перегиба рано или поздно возможно возникновение протечки.

• На поверхности стяжки трубы закрепляем с помощью специальных пластиковых креплений.
• После того, как все трубы закреплены, подключаем их к стоякам. Места подключения герметизируем. После окончательной полимеризации герметика осуществляем пробный пуск системы теплого пола. До того, как трубы будут перекрыты чистовой стяжкой, теплый пол должен несколько суток проработать под давлением – это позволит окончательно убедиться в отсутствии протекания.
• Укладку финишной стяжки необходимо производить на отключенный и полностью остывший теплый пол.

Обустройство финишной стяжки

• Поверх труб системы теплого пола устанавливаем тонкие маяковые рейки. Для этой цели и последующих шагов используем инструменты для выравнивания пола.
• Заливаем раствор, следя, чтобы между трубами и черновой стяжкой не образовывались пустоты
• С помощью правила распределяем и разравниваем раствор. Для того чтобы пол был максимально ровным, опираем противоположные концы правила на соседние маяковые рейки и двигаемся вдоль них
• Обрабатываем стяжку игольчатым валиком для того, чтобы удалить пузырьки воздуха.
• На следующий день обрабатываем поверхность с помощью терки для устранения мелких неровностей и дефектов поверхности.
• После того, как финишная стяжка окончательно высохла, можно приступать к укладке напольного покрытия.

Как видите, ничего недоступного в данной технологии нет. Более того, возьмем на себя смелость утверждать, что следуя данным рекомендациям вы сможете самостоятельно уложить теплый пол в частном доме или квартире. И в холодное время года еще не раз вспомните нас с благодарностью!

Монтаж теплого водяного пола своими руками видео

Читаем дальше — узнаём больше!

• Грязезащитные модульные покрытия

• Как своими руками уложить ламинат

• Напольный плинтус — деталь, от которой зависит восприятие интерьера

• Наливные полы: разновидности, преимущества, недостатки

• Эффективное отопление посредством теплого пола

• Водяной теплый пол: расчет

• 2. 65
• 1
• 2
• 3
• 4
• 5

Оценка: 2.6 из 5
Голосов: 274

Ответить

Schlüter®-BEKOTEC-THERM | Schlüter-Systems

Поделиться

Schlüter-BEKOTEC-THERM — это система водяного теплого пола на основе шипованной панели. Запатентованная сборка пола с инновационной технологией обогрева создает экономичный пол с высокой чувствительностью к тепловому комфорту и особенно низкой температурой подачи.

 С самого начала BEKOTEC-THERM предлагает множество преимуществ благодаря быстрой и простой установке. В сочетании с возобновляемыми источниками энергии энергосберегающая система водяного теплого пола обеспечивает максимальную эффективность и комфорт.

Преимущества BEKOTEC-THERM

• Низкое энергопотребление, низкие расходы на отопление.

  Экономьте энергию и деньги

  По сравнению с обычными системами отопления, системе панельного отопления требуется только половина температуры воды, так как небольшой разницы температур между обогреваемой поверхностью и комнатным воздухом достаточно для эффективного обогрева. Поэтому температура подаваемой воды может быть на несколько градусов ниже. В результате вы экономите примерно 2% энергии на каждый градус, что означает существенную экономию на счетах за отопление.

  Экономичность при покупке и эксплуатации

  Благодаря сочетанию системных компонентов керамический теплый пол BEKOTEC-THERM укладывается быстро и легко, что экономит время и деньги при строительстве. Система также предлагает много долгосрочных преимуществ: таким образом, керамический теплый пол требует значительно меньше энергии для работы, чем система радиаторного отопления, которая экономит наличные деньги месяц за месяцем.

  Ощущение тепла

  Поскольку мягкое тепло, излучаемое поверхностями, воспринимается как особенно приятное, комнатную температуру можно установить на два градуса ниже, чем в случае обычных радиаторов. Ощущение тепла такое же, что экономит энергию.

  Современная технология конденсационных котлов и Schlüter®-BEKOTEC-THERM

  Повышение энергетической эффективности зависит от использования скрытой теплоты, содержащейся в водяных парах дымовых газов (выигрыш энергии за счет частичной конденсации).

  Водяной пар образуется в результате сжигания природного газа и нефти. При использовании обычных низкотемпературных отопительных котлов тепло, содержащееся в выхлопных газах, обычно выбрасывается в окружающую среду вместе с водяным паром. Технология конденсационного котла способна конденсировать водяной пар потока выбросов в теплообменнике и получать дополнительную тепловую энергию даже после процесса сгорания.

  Этот эффект можно эффективно использовать только при низких температурах обратки.

  Комфортный керамический пол Schlüter-BEKOTEC-THERM улучшает использование энергии конденсационных котлов с низкой температурой системы.

• Низкая монтажная высота. Короткие сроки строительства.

  Низкая монтажная высота = небольшая стяжка = короткое время строительства

  Реставрация существующих конструкций или строительство дома вашей мечты: благодаря очень малой монтажной высоте Schlüter-BEKOTEC-THERM гарантированно подходит для вашего строительного проекта и обеспечивает короткие сроки строительства — плитку для вашего керамического теплового пола можно укладывать на разъединительный мат Schlüter-DITRA, как только стяжка сможет выдержать вес.

  Неудивительно, что опытные проектировщики и разработчики выбирают систему BEKOTEC, когда речь идет о быстром строительстве!

  Экономьте драгоценное время

  Вот как вы можете воспользоваться нашей запатентованной системой Schlüter-BEKOTEC-THERM:

  • Не нужно ждать, пока стяжка затвердеет
  • Отнимающий много времени функциональный обогрев не нужен
  • Меньше материала = меньше времени строительства
  • В целом система экономит до шести недель времени на строительство
  • Никаких проблем с согласованием и совместимостью, так как все компоненты вашей системы отопления поставляются компанией Schlüter-Systems



  Полезно знать!

  Компания Schlüter-BEKOTEC-THERM на протяжении многих лет зарекомендовала себя как успешная компания в области внутренних и международных установок. Сертификация LEED нашего нового административного здания в Монреале и платиновая сертификация нашего учебного центра Немецким советом по устойчивому строительству (DGNB) подтверждают экологические качества Schlüter-BEKOTEC-THERM. Объективно!

• №

  Идеально подходит для реставрации и модернизации.

  Модернизация отопления с Schlüter

  Минимальная монтажная высота системы Schlüter-BEKOTEC-THERM экономит прибл. 70 кг объема стяжки на квадратный метр по сравнению с обычными системами теплого пола.

  Этот сверхтонкий результат идеально подходит для проектов реставрации и модернизации . Наш керамический термокомфортный пол можно укладывать с монтажной высоты от 20 мм до верхнего края стяжки. Это вариант в тех случаях, когда другие системы обогрева пола должны быть исключены по конструктивным причинам.

  Низкая монтажная высота компании Schlüter-BEKOTEC-THERM также выгодна для проектов «щадящей» реставрации – она не оказывает существенного влияния на высоту потолка, и систему можно установить непосредственно поверх существующей плитки или на стяжку сам.

  Преимущества для статики и структурного материала

  Schlüter-BEKOTEC-THERM также предлагает значительные преимущества для статики и структурного материала! Расчет прост:

  • Меньший вес площади означает более низкие статические нагрузки на конструкцию здания.
  • Меньший объем стяжки означает меньшую влажность на этапе строительства.



  Полезно знать!



  В дополнение к керамической плитке и покрытиям из натурального камня вы также можете использовать другие материалы для покрытия, такие как паркет, ламинат или ковровое покрытие: Дайте волю своему воображению!

  Schlüter-DITRA или Schlüter-DITRA-DRAIN 4 могут быть установлены, как только стяжка будет готова выдержать вес, после чего можно будет укладывать плитку. Для стяжек на гипсовой основе остаточная влажность должна быть ок. 2%.



• Быстрое время отклика.



  Быстрее тепло!

  Ссылки: Aufheizverhalten einer konventionellen Fußbodenheizung — rechts: Aufheizverhalten von Schlüter®-BEKOTEC-THERM

  Благодаря чрезвычайно высокому уровню эффективности и малой монтажной высоте тонкослойная система способна быстрее реагировать на изменения температуры, чем обычные системы, поскольку тепло выделяется вблизи поверхности слоя стяжки.

  Благодаря этому керамический пол с тепловым покрытием идеально подходит для работы с экологически чистыми возобновляемыми источниками тепла, такими как тепловые насосы. Еще одним важным преимуществом является то, что низкие температуры подачи системы полезны для окружающей среды и вашего кошелька, даже при работе с обычными источниками тепла.

  Преимущества запатентованной системы Schlüter-BEKOTEC-THERM:

  • Раньше температура подачи обычных радиаторных систем составляла от 70 до 90 °C, тогда как Schlüter-BEKOTEC-THERM может работать при средней температуре всего 30°С!
  • Соединение воздушных каналов в приклеенном разъединительном узле Schlüter-DITRA распределяет воздух особенно быстро и равномерно.
  • Вы даже можете установить энергосберегающие пониженные ночные температуры в вашей системе BEKOTEC-THERM.
  • Schlüter-BEKOTEC-THERM является идеальным партнером для комбинации с тепловыми насосами и солнечными батареями, обладая достаточной избыточной энергией для нагрева технической воды для вашей ванной комнаты и кухни.

• Отсутствие радиаторов открывает дополнительное пространство.

  Системы напольного отопления отодвигают громоздкие радиаторы в прошлое. Вместо этого система работает вне поля зрения, под напольным покрытием. Это создает больше жизненного пространства для вас.

• Настоящий тепловой комфорт.

  Тепловой комфорт исходит от поверхностей!

  Люди воспринимают жару как особенно комфортную, когда

  • в жару нет сквозняка.
  • разница температур между воздухом в помещении и поверхностями стен и потолка должна быть как можно меньше.
  • голова и ноги имеют примерно одинаковую температуру.

  Системы отопления, установленные в стенах, потолках или полах, обладают всеми этими преимуществами. Поскольку нагревается гораздо большая площадь по сравнению с обычными радиаторами, для распределения тепла требуется небольшое движение воздуха.

  При этом пол и стены не должны обогреваться воздухом. Таким образом, системы поверхностного отопления могут функционировать при разнице температур всего в несколько градусов по сравнению с комнатным воздухом. А при такой небольшой разнице температур вы также будете испытывать приятные ощущения от системы подогрева пола летом, когда голова остается прохладной.

• Отопление зимой, охлаждение летом.

  Отопление и охлаждение в одной системе

  Больше, чем вы ожидаете

  Благодаря нашей системе подогрева пола холодная плитка в холодные осенние или зимние дни уходит в прошлое. BEKOTEC-THERM — это идеальная система отопления, позволяющая наслаждаться уютным теплом в холодные дни, используя при этом удобную и экономичную систему отопления. Больше не нужно ходить по холодным плиткам: наслаждайтесь теплыми ногами даже зимой, а температура воздуха идеально соответствует вашим потребностям.

  Охлаждение летом

  Если температура с мая по сентябрь слишком высока, вы также можете использовать BEKOTEC-THERM для мягкого охлаждения, просто переключив управление на режим охлаждения. Наша система напольного отопления использует температуру поверхности, чтобы поддерживать приятную прохладу в вашем жилом помещении без особых усилий. Системы охлаждения BEKOTEC-THERM способны снизить температуру в помещении до 3°C по сравнению с неохлаждаемыми помещениями.

  Ассортимент продукции BEKOTEC-THERM включает соответствующую технику управления. Например, для охлаждения можно использовать реверсивные тепловые насосы.

• Равномерное распределение тепла.



  Комфорт может быть таким быстрым: расцепляющий коврик Schlüter-DITRA имеет воздушные каналы, расположенные непосредственно под плиткой. В результате тепло распределяется особенно равномерно и эффективно .

  Это делает Schlüter-BEKOTEC-THERM быстро реагирующим «керамическим тепловым комфортным полом», который можно эксплуатировать с высокой энергоэффективностью при очень низких температурах подачи. Это возможно благодаря тонкослойной сборке стяжки. 9№ 0003

  Равномерное распределение тепла благодаря воздушным каналам

  Даже при большем расстоянии между трубами отопления наш керамический теплый пол быстро достигает желаемой температуры. Держите ноги твердо на уютном напольном покрытии с подогревом.

• Прочный.

  Умный. Безопасный. Прочный.

  Керамическая плитка и натуральный камень красивы и эксклюзивны. Не говоря уже о простоте ухода и высокой прочности. Они практически не изнашиваются. Особенно, если они установлены на правильном основании: наша запатентованная сборка BEKOTEC создает конструкция с низким напряжением , которая эффективно предотвращает растрескивание и коробление.

  Плиточные поверхности идеально подходят для повседневного использования: они легко моются, огнеупорны и обладают высокой устойчивостью к нагрузкам. Даже автосалоны, работающие с экстремальными точечными нагрузками, полагаются на нашу запатентованную систему Schlüter-BEKOTEC-THERM.

  Веские причины для установки BEKOTEC-THERM:



  • Плиточные покрытия остаются красивыми и функциональными в течение длительного времени.
  • Полы не дают трещин и коробления.
  • Гарантированно выдерживают большие нагрузки.
  • Керамические покрытия очень гигиеничны.
  • Поверхности огнеупорные.

• Подходит для использования с возобновляемыми источниками энергии

  Поверхностное отопление – это путь будущего.



  Низкая температура подачи систем поверхностного отопления делает их идеально подходящими для работы с экологическими возобновляемыми источниками тепла, такими как тепловые насосы, или для комбинации с солнечной технологией. 9№ 0003

  Тепловые насосы и Schlüter®-BEKOTEC-THERM

  Тройная оценка керамического теплового пола BEKOTEC! Чрезвычайно низкая температура подачи обеспечивает:

  • Снижение потребления электроэнергии для работы теплового насоса
  • Улучшенный коэффициент годовой выработки и, следовательно, лучшее использование энергии в течение всего отопительного периода
  • Быстрее окупаемость
  • Постоянно низкие эксплуатационные расходы

  Солнечная технология и Schlüter®-BEKOTEC-THERM

  Годовой коэффициент мощности солнечных систем, интегрированных в системы отопления, увеличивается с каждым градусом снижения температуры системы. Из-за более низкой температуры подачи системы напольного отопления солнечная система может использоваться для обогрева помещений намного дольше, чем в случае радиаторного отопления. Таким образом, в солнечные зимние дни правильно спроектированная солнечная система может покрывать или поддерживать систему отопления. Керамический теплый пол Schlüter-BEKOTEC-THERM улучшает использование энергии солнечных систем.

  Несколько убедительных результатов:

  • Более низкие температуры подачи можно использовать для обогрева пола.
  • Повышается энергоэффективность. Это приводит к более высокому коэффициенту использования энергии за весь отопительный период.
  • Срок окупаемости системы короче.
  • Система соответствует требованиям Постановления Германии об энергосбережении (EnEV) и Закона об энергосбережении (EnEG).

Правильная система обогрева пола для любой ситуации

Индивидуально для ваших нужд: Schlüter-BEKOTEC-THERM доступен в 4 вариантах с разной монтажной высотой, с теплоизоляцией или звукоизоляцией от ударов.

Schlüter-BEKOTEC-EN P/PF

Изолированный тип

Schlüter-BEKOTEC-EN P/PF

Со встроенной изоляцией (DEO 033) для использования в зонах с требованиями к теплоизоляции, например опорная плита.

• Монтажная высота: 52–69 мм
  (плюс разделительная мембрана DITRA)
• Со встроенной теплоизоляцией
• Вес на единицу площади от 57 кг/м²
• Монтажная решетка 75 мм
  (минимальное расстояние между трубами)
• Тепловая мощность до 100 Вт/м²

Schlüter-BEKOTEC-EN F

Универсальный талант

Schlüter-BEKOTEC-EN F

Универсальная сборка для использования с шумоизоляцией и без нее. Низкая монтажная высота, идеальна для нового строительства и реконструкции.

• Монтажная высота: 31 – 48 мм
  (плюс разделительная мембрана DITRA)
• Без изоляции, но можно комбинировать с изоляцией
• Вес на единицу площади от 57 кг/м²
• Монтажная решетка 75 мм
  (минимальное расстояние между трубами)
• Тепловая мощность до 100 Вт/м²

Schlüter-BEKOTEC-EN FTS

Тихий тип

Schlüter-BEKOTEC-EN FK

Наша система обеспечивает улучшение звукоизоляции до 25 дБ в соответствии с DIN EN ISO 10140-1 для оптимизации ударного шума.

• Монтажная высота: 31–43 мм
  (плюс разделительная мембрана DITRA)
• Встроенная изоляция от ударного шума
• Вес на единицу площади от 52 кг/м²
• Монтажная решетка 50 мм
  (минимальное расстояние между трубами)
• Тепловая мощность до 100 Вт/м²

Schlüter-BEKOTEC-EN FK

Легкий тип

Schlüter-BEKOTEC-EN FK

Наша самая легкая и тонкая сборка — лучший выбор для минимального веса. Пожалуйста, свяжитесь с нами, если вам нужны варианты для дальнейшего снижения веса сборки.

• Монтажная высота: 20–27 мм
  (плюс разделительная мембрана DITRA)
• Приклеивается к подложке
• Вес на единицу площади от 40 кг/м²
• Монтажная решетка 50 мм
  (минимальное расстояние между трубами)
• Тепловая мощность до 100 Вт/м²

Как работает BEKOTEC-THERM?

Сборка системы

Системы напольного отопления BEKOTEC-THERM основаны на шипованной стяжке Schlüter-BEKOTEC-EN, которая доступна в различных вариантах толщины. Качественные трубы отопления BEKOTEC-THERM-HR защелкиваются между шпильками с последующим монтажом обычной стяжки. В целом минимальная высота монтажа до верхнего края стяжки составляет от 20 мм (EN 12 FK) до 52 мм (EN). Вследствие такой малой высоты система обогрева пола работает при низкой температуре подачи (всего 27–32 °C) и экономит затраты на электроэнергию в сочетании с современными технологиями отопления.

Возможность подключения ко многим системам отопления

Благодаря распределителю отопительных контуров Schlüter-BEKOTEC-THERM-HV/DE узел можно подключить практически к любой системе отопления. Низкое энергопотребление системы идеально подходит для работы с возобновляемыми источниками энергии, такими как тепловые насосы или солнечные батареи. При использовании возобновляемых источников энергии система напольного отопления раскрывает весь свой потенциал энергосбережения: согласно исследованию Дрезденского технического университета, потенциал экономии составляет до 9.5% — заметное облегчение для вашего кошелька.

Сокращение сроков строительства

Установка Schlüter-BEKOTEC-THERM сокращает время ожидания между этапами строительства. Трубы отопления укладываются между стойками, установка стяжки сводится к минимуму благодаря экономии материалов, а маты DITRA позволяют укладывать керамические плиточные покрытия, как только стяжка способна выдерживать вес. Schlüter-BEKOTEC также устраняет трудоемкий функциональный нагрев стяжки, что значительно сокращает время ожидания укладки плитки. Более того, Schlüter-Systems предлагает монтажникам 5-летнюю гарантию на всю сборку.

Системные компоненты

Представитель всех систем BEKOTEC.

1. Schlüter®-BEKOTEC-EN
   Стяжка с шипами для крепления труб отопления Schlüter
2. Schlüter®-BEKOTEC-BRS
   Кромочная полоса стяжки
3. Schlüter®-BEKOTEC-THERM-HR
   Отопительная труба
4. Schlüter®-BEKOTEC-THERM-HV
   Распределительные коллекторы отопительных контуров из нержавеющей стали с соединительными принадлежностями
5. Schlüter®-BEKOTEC-THERM-VS
   Распределительный шкаф
6. Schlüter®-BEKOTEC-THERM-ER
   Комнатный датчик
7. Schlüter®-BEKOTEC-THERM-ESA
   Привод
8. Schlüter®-BEKOTEC-THERM-EBC
   Базовый модуль «Управление» с соединительным модулем
9. Schlüter®-BEKOTEC-THERM-EET
   Таймер (дополнительно)
10. Schlüter®-DITRA
    Приклеиваемая гидроизоляция, разъединение, выравнивание давления пара, распределение тепла

Регулирование своей зоны комфорта

Установка BEKOTEC-THERM

Schlüter-BEKOTEC-THERM – системные решения



Детали технической системы	П/ПФ	Ф	ФТС	ФК
Высота системы в мм (включая DITRA)	57 — 74	36 — 53	36 — 48	25 — 32
Шипованная стяжка высотой мм	44	23	18 + 5	12
Покрытие стяжки в мм	8 — 25	8 — 25	8–20	8 — 15
Диаметр трубы в мм	16	14	12	10
Расстояние между трубами в мм	75 — 300	75 — 300	50 — 300	50 — 300
Требования к трубам отопления, м/м²	13,33 — 3,33	13,33 — 3,33	20 — 3,33	20 — 3,33
Макс. тепловая мощность в Вт/м² (холодный участок 20 °C / горячий участок 40 °C)	140 — 40	130 — 40	145 — 30	145 — 30
Макс. длина отопительного контура в м (холодный участок 20 °C / горячий участок 40 °C)	47 — 101	54 — 107	57 — 91	47 — 67
Мин. вес на единицу площади в кг/м²	57	57	52	40
Мин. объем стяжки в л/м²	28,5	28,5	26	20
Макс. транспортная нагрузка в кН/м²	до 5	до 5	до 5	до 5

Подробнее о BEKOTEC-THERM

Поделиться

Как работает теплый пол? (Технология, стоящая за этим)

Лучистый теплый пол – это эффективный и энергоэффективный способ обогреть определенную площадь, будь то дом, комната или любая другая зона.

Теплый пол с подогревом – идеальный вариант для новых домов. Тем не менее, появление жизнеспособных модернизационных установок сделало систему лучистого обогрева пола практичной и выгодной альтернативой для тех, кто реконструирует свои дома.

Лучистое отопление пола не работает так же, как печи, тепловые насосы или электрические обогреватели.

Так как же работает лучистое отопление пола? Читайте дальше, чтобы узнать больше.

Содержание

Как работает лучистое отопление пола?

Лучистое отопление пола работает посредством установки под полом водяной или электрической системы, которая нагревает пол в комнате, зоне или доме. Тип системы теплого пола и ее установка определяют технологию, стоящую за ней.

Технология лучистого теплого пола

Технология работы лучистого теплого пола следует фундаментальным принципам теплопередачи и термодинамики:

• Имеется сеть теплопроводов под полом (обычно проложенных в стяжке пола или черновом полу).
• Когда эти трубопроводы горячие, они излучают и проводят тепло через черновой пол, подстилающий слой и пол .
• В результате пол прогревается и передает тепло в определенную зону .

Обратите внимание, что передача тепла также происходит посредством конвекции. Другими словами, системы лучистого обогрева пола используют не только инфракрасное излучение.

Тем не менее, все системы лучистого обогрева пола основаны на одних и тех же законах термодинамики и теплоносителях.

Использует ли печь?

В лучистом напольном отоплении не используется печь, поскольку наиболее популярными системами являются водяные или электрические. Лучистые полы с воздушным подогревом не получили широкого распространения и не являются жизнеспособными. Следовательно, печь не имеет никакой пользы или назначения в электрическом или водяном лучистом напольном отоплении.

Лучистые полы с воздушным подогревом существуют, но они не являются энергоэффективными. Кроме того, использование систем принудительной вентиляции сводит на нет цель и преимущества лучистого теплого пола.

Тип системы лучистого обогрева пола определяет источник тепла.

Наиболее распространенными системами лучистого обогрева пола являются:

• Hydronic (используя бойлеры или водонагреватели)
• Electric (используя электричество или солнечную энергию)
Напольное отопление

3

Теплый пол водяной. Водяная система идеально подходит для всего дома, особенно учитывая эксплуатационные расходы на теплый пол.

Также существуют различные типы водяных систем водяного теплого пола.

Во всех водяных системах теплого пола вода используется в качестве проводника или среды для передачи тепла. Но конкретный тип или система определяет установку и то, как работает технология.

Водяные теплые полы можно разделить на два типа:

• Влажная установка
• Сухая установка

Сухая установка имеет два варианта, в то время как мокрая система имеет два варианта. Независимо от этих различий, технология водяного теплого пола одна и та же:

• Сеть труб (обычно PEX A) устанавливается под полом . Опять же, это, как правило, в стяжке пола или поверх чернового пола. По этим трубам циркулирует горячая вода для обогрева пола, подстилающего слоя и пола в определенной области.
• Подпольные трубы подключаются к коллектору, подключенному к бойлеру или водонагревателю в вашем доме.
• Насосы и приводы обеспечивают циркуляцию горячей воды от котла или нагревателя по этим трубам под полами.
• Используя бойлер или водонагреватель соответствующего размера, , вы можете установить водяную систему лучистого отопления для всего дома .

Если вы знакомы с радиаторами, вам может быть интересно, чем отличается лучистое отопление пола. Большинство радиаторов используют либо горячую воду, либо пар. Лучистый теплый пол использует горячую воду. Но разница заключается в том, как две системы обогревают помещение.

Радиаторы устанавливаются над полом и нагревают воздух вокруг ребер. Этот теплый воздух нагревает помещение за счет конвекции. Однако, поскольку воздух не является наиболее эффективным теплоносителем, обычные радиаторы не так эффективны или эффективны, как теплый пол.

При теплых полах сначала нагревается черный пол, а затем предметы, соприкасающиеся с ним, например, ноги и мебель. Система «теплый пол» не нагревает воздух в помещении до тех пор, пока не возникнет существенная разница тепла между источником излучения и температурой окружающей среды в помещении.

Даже когда теплый пол нагревает воздух в помещении, он начинается снизу, а не на высоте, как это делают радиаторы. Поэтому теплый воздух поднимается от пола, эффективно обогревая пространство вокруг вас. Этот конвекционный теплообмен повышает эффективность таких систем.

Все системы водяного теплого пола имеют одинаковые эффекты и преимущества. Основное отличие заключается в установке.

Влажная установка водяных лучистых полов

Пожалуй, наиболее устойчивая водяная система водяных лучистых полов — это влажная установка. В этом методе используется залитый бетон в стяжке пола или на черновом полу для размещения труб или труб PEX A. Но этот метод не всегда осуществим для некоторых этажей или если вы делаете ремонт.

Вот как работает мокрая установка водяного теплого пола:

• Трубы PEX A укладываются с направляющими как часть стяжки пола.
• Залитый бетон образует плиту под, вокруг и над трубами или трубами . Эта бетонная плита становится основанием для любого пола или всего дома.
• Бетонный лист используется, если есть черновой пол, который не поддерживает плиту . Бетонный лист окутывает трубы и становится тепловой массой.

Впоследствии вы можете выбрать совместимый материал для пола.

Вот короткое видео на YouTube о том, как работает мокрая установка водяных лучистых полов:

Предоставлено Energy Quarter

Все мокрые установки подключаются к коллектору и водонагревателю. Вы можете использовать котел для подачи горячей воды, работает ли он на газе или жидком топливе. Вы также можете использовать дровяной котел, если это более практично. Водонагреватель может работать хорошо, если зона лучистого обогрева пола не слишком велика.

Небольшие установки могут использовать солнечные водонагреватели. Но для более крупных установок требуются конденсационные котлы. Эти соображения учитывают различные типы сухих установок водяных систем лучистого пола.

Сухая установка водяных лучистых полов

Существуют различные типы сухой укладки водяных водяных лучистых полов.

К ним относятся:

• Под черным полом, например, между балками
• Над черным полом, т. е. досками, направляющими и т. д. не используйте бетонные плиты или листы. Вместо этого линии устанавливаются под или над черным полом. Этот подход облегчает реконструкцию или модернизацию, в то время как мокрая установка более благоприятна для нового строительства.

  Если вы выбираете сухую установку под черным полом, система лучистого пола или ее трубы должны иметь отражающую изоляцию, чтобы тепло направлялось вверх. В противном случае горячая вода в трубах будет нагревать пространство внизу.

  В этом коротком видеоролике YouTube показано, какая изоляция необходима для сухой установки системы лучистого обогрева пола под полом:

  Предоставлено Advanced Home Energy

  должны использоваться доски или дорожки с изоляцией под ними. В противном случае у вас должна быть отражающая изоляция, пароизоляция и все остальное, что может порекомендовать производитель или установщик.

  Кроме того, лучистое отопление не обязательно совместимо со всеми типами напольных покрытий, как влажными, так и сухими. Например, в то время как паркет и кафельный пол обычно не вызывают беспокойства, ковры с толстой набивкой могут не подойти, поскольку они препятствуют эффективной передаче тепла от основания.

  Электрический теплый пол

  Электрический теплый пол использует провода, маты или сетки вместо труб с горячей водой на черновом полу. Резистивные нагревательные провода, такие как нихром, выделяют тепло, когда через них проходит ток. Это тепло передается на пол и в комнату или зону.

  Во всех электрических системах обогрева пола используются провода сопротивления, такие как нихром, сплав никеля и хрома. Нихром используется в традиционных электроприборах, таких как тостеры. Но компании производят различные виды резистивных проводов, например, Kanthal A-1.

  Маты или сетки представляют собой полимерные маты, не обладающие электропроводностью. Наиболее популярным изоляционным материалом для таких матов или сеток является фторполимер.

  Несмотря на эти различия, электрический теплый пол проще в установке, так как нет необходимости переделывать черновой пол.

  Домовладельцы могут укладывать маты или сетки на черный пол, а плитку можно класть на тонкозастывший раствор. Плитка или ее клей не повлияют на электрическую систему обогрева пола.

  Единственная проблема с электрическими теплыми полами — это финансовая целесообразность из-за затрат на электроэнергию, особенно в пиковые периоды. Котлы, работающие на газе или жидком топливе, более доступны по цене. Поэтому электрический теплый пол лучше всего подходит для небольших помещений (например, кухни, ванные комнаты и т. д.).

  Теплые полы с воздушным подогревом

  Теплые полы с воздушным подогревом не так жизнеспособны или целесообразны, как водяные или электрические системы. Лучистый пол с воздушным подогревом имеет те же недостатки, что и канальные системы отопления. Вы будете нести расходы на нагрев воздуха, который неизбежно потеряет тепло в пути, вместо того, чтобы обогревать вас или комнаты.

  Заключительные мысли

  Теплый пол с течением времени требует минимального обслуживания. Гидравлические установки превосходят электрические системы, но обе предлагают некоторую гибкость.

  Например, в гидравлических системах может использоваться бойлер или водонагреватель с такими источниками энергии, как газ, нефть, тепловой насос и солнечная энергия.

  Аналогичным образом, электрическое лучистое отопление может использовать энергию сети или солнечную энергию.
