Теплый пол водяной своими руками видео+описание

Если Вы решили сделать теплый пол водяной своими руками, то данная статья с видео приложением как раз то что Вам нужно. Первоначально Вам следует определиться, для чего Вам нужен этот самый теплый пол. Возможно, Вам не нравится интерьер, в котором присутствуют батареи, либо Вы очень чувствительны к перепадам температуры в разных частях комнаты, либо просто хотите сэкономить на отоплении. Далее необходимо произвести ревизию помещения для того чтоб понять его теплопотери, пригодна ли стяжка для того чтоб уложить на нее теплый пол или ее необходимо заливать заново, подходит ли действующая система отопления или ее нужно переделывать. После этого необходимо выбрать подходящего производителя, нарисовать схему укладки и подсчитать бюджет.

теплый пол водяной своими руками видео

Как укладывать теплый пол (схемы)

Своими руками сделать монтаж абсолютно не сложно, но необходимо соблюдать определенные правила: первое что нужно сделать пред началом работ это решить каким методом размещать трубы теплого пола будем и в какой комнате (в разных комнатах укладку можно делать по разному, в зависимости от потребности). Существует несколько основных схем, выбор которых зависит от размера комнат, их теплопотерь и необходимого эффекта которого нужно добиться. Когда монтаж производят своими руками то чаще всего делают линейную укладку, ввиду ее простоты, но наиболее эффективной является спиральная, изображенная на рисунке 1, она самая комфортная для человека и монтаж ее намного проще, в связи с тем что не приходится делать резкие изгибы трубы.

• На рисунках 2 и 3 изображены схемы укладки змейкой, в них обогрев помещение распределяется неравномерно, большая теплоотдача приходится на наружную стену и область возле окна. Змейки рационально применять в том случае если у здания большие теплопотери через окна и стены, либо не используются радиаторы отопления.
• На рисунке 1 представлен улиточный метод укладки, которая на данный момент является самой комфортной, благодаря равномерной теплоотдаче и отсутсвию ощутимых перепадов температур, данный теплый пол рационально использовать в хорошо утепленном строении, с современными окнами.
• На рисунке 4 изображены схемы укладки для угловых комнат, в которых акцент делается на прогрев наружных стен.

Монтаж

Для того чтоб все правильно сделать своими руками, необходимо начинать с подготовки основания. Подготовка поверхности для прокладки труб очень важна, так как произвести ее можно только в начале работ и потом что-то поправить уже не получится. Сначала поверхность тщательно выравнивается и очищается, далее на нее укладывается теплоизоляция, которая препятствует прогреванию стяжки под теплым полом. Нужно отметить что для этого можно выбрать различные материалы, например если вы устраиваете теплый пол на втором этаже своего дома, то в качестве изоляции можно выбрать фольгированный пенополиэтилен толщиной 5 мм. если под Вами находится не отапливаемое помещение тогда лучше применить пенополистирол от 50 мм.. Следующий этап это укладка демпферной ленты по контуру, служит она для предотвращения растрескивания пола при нагревании и расширении. Далее в зависимости от способа монтажа трубки, либо укладываем металлическую сетку, либо специальные крепежи, на которые в дальнейшем раскатываем и крепим трубу теплого пола. Теплый пол укладывается с шагом от 75 до 300 мм., длина одной ветки не должна превышать 90 м. иначе будут сильные теплопотери, а так же низкая скорость движения теплоносителя. После завершении укладки систему следует протестировать в течении суток при повышенном давлении, если этот этап пройдет то можно переходить к заливке верхнего слоя. Заливка производится при рабочем давлении в системе отопления. Толщина заливочного слоя колеблется от 30 до 70 мм. и зависит от финального покрытия. Если в дальнейшем будет укладываться плитка, то стяжку лучше делать более толстой, а ширину между витками меньше, в противном случае на поверхности могут образоваться зоны различной температуры. Для дополнительной прочности цементной стяжки поверх трубы можно уложить армирующую сетку.

Выбор оборудования

Очень подробно писать об этом не буду, так как тема довольно обширная и лучше осветить ее детально в отдельной статье, но кратко коснусь в этой статье. При монтаже теплого пола используются полипропиленовые, полиэтиленовые или металлопластиковые трубы диаметром 16-20 мм. На данный момент, наибольшее распространение получили трубы из полиэтилена, ввиду их дешевизны и хороших потребительских качеств.

Выбор коллектора зависит от длины каждой петли теплого пора, бюджета и пожеланий по поводу комфортности управления температурой в помещении. Если Вы решили делать теплый пол своими  руками то наверняка основной целью будет экономия средств. В случае если петли у Вас приблизительно одинаковые по длине и теплопотери в  комнатах в которых они находятся тоже примерно равны, то Вы вполне можете сделать коллектор сами, либо использовать недорогие пластиковые модели с отсекающими каннами (без тонкой регулировки), данное решение позволит упростить конструкцию и избежать ненужных трат. Если помещения разного размера и теплопотерь, то необходимо использовать более дорогие коллектора с тонкой настройкой, это даст возможность добиться желаемой температуры в каждой комнате.

Наполнение системы и настройка

Запитка производиться без включения котла и с отключенным циркуляционным насосом на очень слабом потоке, таким образом удастся добиться минимального количества воздуха в отопительных труба. Существует несколько способов наполнения, но на мой взгляд оптимальным является поочередное наполнение каждой ветки. Для этого закрываем все ветки кроме одной, перекрываем запорный кран, если запитка будет делаться через подачу, тогда на обратке открываем воздухоотводчик и приоткрываем дренажный кран (если через обратку то наоборот), на него одеваем прозрачный шланг, для того чтоб увидеть когда наполнится ветка, подобную операцию проводим для всех веток в системе. Далее включаем насос и повторяем операцию отдельно для каждого сегмента системы, для уменьшения количества воздуха в ней. На этом наполнение закончено, но воздух будет выходить еще довольно долго.

Теплый пол водяной своими руками видео

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

Главная    Водяной теплый пол    Водяной теплый пол под ламинат своими руками

Николай Стрелковский 695 15. 02.2019

Водяной теплый пол под ламинат может полностью взять на себя функции отопления помещения. Создавать нагреваемый пол с жидким теплоносителем можно в любых помещениях и под любые финишные покрытия. Особенно актуальная такая конструкция будет в комнатах, где требуется особый комфорт, например, в спальнях. В отличии от обычного конвекторного отопления – нагреваемый пол создает теплую зону в районе ног человек. Представьте себе, как приятно рано утром встать босыми ногами на подогретый пол?

Водяной теплый пол под ламинат своими руками

Содержание

1. Устанавливаем коллекторный шкаф
2. Модификации водяных полов
3. Армируем поверхность
4. Пошаговая инструкция укладки
5. Теплый пол на пластиковых плитах
6. Деревянный теплый пол с водяным отоплением
7. Монтаж водяного теплого пола своими руками
8. Видео – водяной теплый пол под ламинат

Устанавливаем коллекторный шкаф

Сердцем всей системы теплого водяного пола с жидким теплоносителем является коллектор. В него подается горячая вода по магистральному трубопроводу и распределяется по контурам отопления. Дело в том, что длину одного контура водяного отопления пола специалисты не рекомендуют создавать длиной более 60 метров.

Перед монтажом пола и выбором конвектора проведите расчет теплого водяного пола, так вы поймете количество потребных труб.

Коллекторный шкаф для теплого водяного пола

Вот так выглядит водяной коллектор системы отопления

Обычно коллектор устанавливается прямо возле пола, не забудьте закрепить запорные вентили на каждом контуре.

Модификации водяных полов

Существует три основных модификации теплых водяных полов. Вы можете построить любой из них, вне зависимости от того, какое финишное покрытие предполагается в вашем помещении.

1. В обычном бетонном полу водяные трубы укладываются в массу выравнивающей стяжки.
2. В настильном полу трубы размещаются в теплоизоляционном слое со специальными пазами.
3. В традиционном деревянном полу водяные трубы могут прокладываться в промежутках между лагами.

Нагреваемый бетонный пол с водяным отоплением

Готовим перекрытие

Первым шагом при установке такого пола станет уборка и черновое выравнивание перекрытия. Уберите мусор и залейте раствором глубокие выбоины.

Демпферная лента для теплого пола

После уборки пола разместите вдоль стен помещения демпфирующую ленту. Она предохранит стяжку от повреждения при температурной деформации.

Гидроизоляция пола

Затем проведите гидроизоляцию перекрытия. Для этого можно использовать плотный полиэтилен или специальный раствор.

Укладываем теплоизоляционный слой.

Труб отопления пола должны нагревать только ваше помещение, а не соседей. Поэтому важную роль в его качественной работе играет тепловая изоляция

Утепление пола пенопластом

Самым эффективным способом тепловой изоляции помещений будет являться укладка слоя из вспененного полимера, например, пенопластовых плит.

Армируем поверхность

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.

Укладка арматурной сетки на пол

Размещаем трубы теплоносителя

Способы укладки водяного теплого пола

На рисунке приведены основные схемы укладки труб теплоносителя. Ля холодного климата мы рекомендуем вам «улитку», либо ее модификации, так как так тепло распределяется более равномерно.

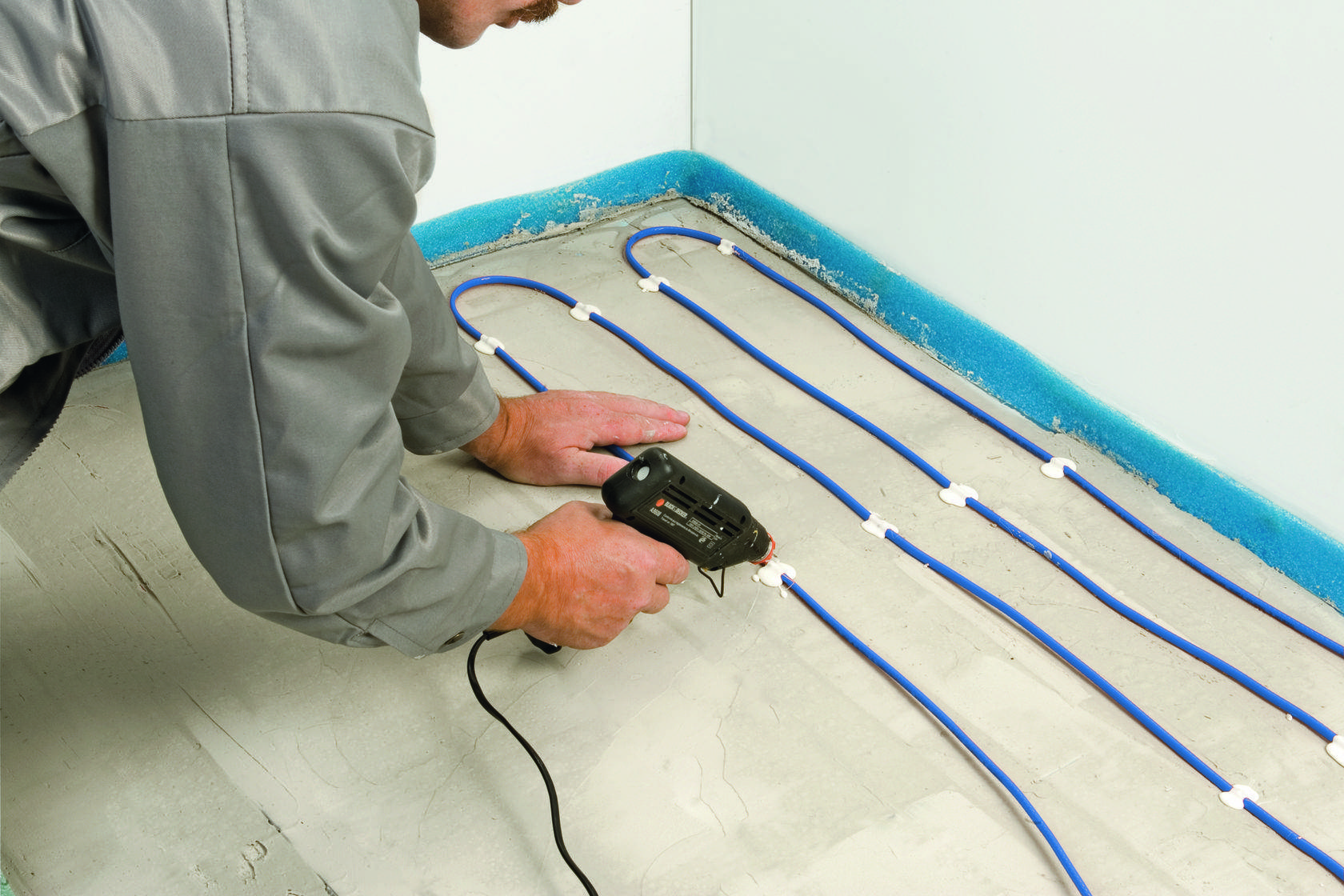

Укладка труб для водяного теплого пола

Если ваше помещение имеет сложную конфигурация – рисунок укладки труб можно комбинировать.

Пошаговая инструкция укладки

1. Закрепляем трубы отопления у арматуре хомутами. Оставляем трубам определенную степень свободы. Размещаем хомуты с шагом в 1 метр. Расстояние между трубами теплоносителя и между ними и стенами не должно быть меньше 10 сантиметров. Кстати, не забудьте приобрести комплектующие для водяного теплого пола.
2. На участки труб, выходящие к коллектору, и проходящие через демпфирующую ленту нужно надеть гофры.
3. Подключаем трубы к коллекторному устройству.
4. Проводим тестирование системы. Подаем теплоноситель с давлением в полтора раза больше номинального.
5. Проводим суточное тестирование системы. При качественной работе переходим к стяжке.Укладка цементной стяжки поверх труб теплого пола
6. Используя специальные заливочные смеси производим заливку стяжки в помещении. Ее высота должна составлять около 5 сантиметров. Подачу теплоносителя при заливке прерывать не нужно.Водяной теплый пол схема

Теплый пол на пластиковых плитах

Вместо цементной стяжки в качестве основы пола можно использовать специальные плиты из вспененного полимера, в пазах которых будут размещаться трубы отопления. Кроме пазов в таких плитах есть и расширяющиеся при нагреве компенсационные участки.

Нагреваемый пол на полистирольной основе

1. Первым слоем в такой системе также укладывается теплоизоляционный слой. От него можно отказаться, при наличии качественной изоляции перекрытия.
2. Вторым слоем размещаем пластиковые плиты. Укладываем их, начиная с угла комнаты.
3. Размещаем трубы отопления в пазах пластиковых плит.Полистирольные плиты для водяного пола
4. Подключаем трубы к коллектору и проводим испытание системы.
5. При удовлетворении результатами проверки – укладывайте черновой пол.
6. Разместите подложку и приступайте к монтажу ламината.

Вот так выглядит теплый пол на водяном отоплении, смонтированный на полимерных плитах.

Деревянный теплый пол с водяным отоплением

В домах с перекрытием из дерева рекомендуется применять традиционную систему деревянных полов. Но их тоже можно оборудовать водяным нагревом.

В деревянных домах можно сконструировать следующие модификации нагреваемого пола: создаваемый из модулей, реечный и традиционный на лагах.

Модульный нагреваемый пол напоминает собой «пазл» – внутри готовых элементов которого уже сделаны полы для размещения труб отопления.

Реечные нагреваемый пол монтируется так:

1. На подготовленное и выровненное перекрытие кладем древесные плиты и закрепляем их саморезами на дюбелях.
2. Между плитами оставляем пазы для укладки трубопроводной системы.
3. В пазах размещаем профиль из алюминия.
4. В профиле укладываем отопительные трубы

В традиционный деревянный пол на лагах трубы укладываются так:

Укладка водяного теплого пола на пол на лагах

1.  Утепляем перекрытие пенопластовыми плитами.
2.  Прикрепляем к перекрытию лаги из дерева. На этом этапе выравниваем пол.
3.  По разработанной схеме размещаем алюминиевую конструкцию или просто профиль.
4.  Забиваем промежутки между лагами и трубами теплоизоляционным материалом.
5.  Сверху укладываем слой, впитывающий влагу, например обычный картон.
6.  Размещаем черновой пол. В его качестве можно использовать ГВЛ или ДСП.
7.  Монтируем на черновой пол ламинатное покрытия.

Монтаж водяного теплого пола своими руками

Видео – водяной теплый пол под ламинат
