Где установить расширительный бак в закрытой системе отопления с насосом: этапы монтажа

12 мин. на чтение

22.03.2022

Содержание

Выбор расширительного бака

Рекомендации по установке

Подключение к системе отопления

Накачивание расширительного бака

Снижение давления в баке

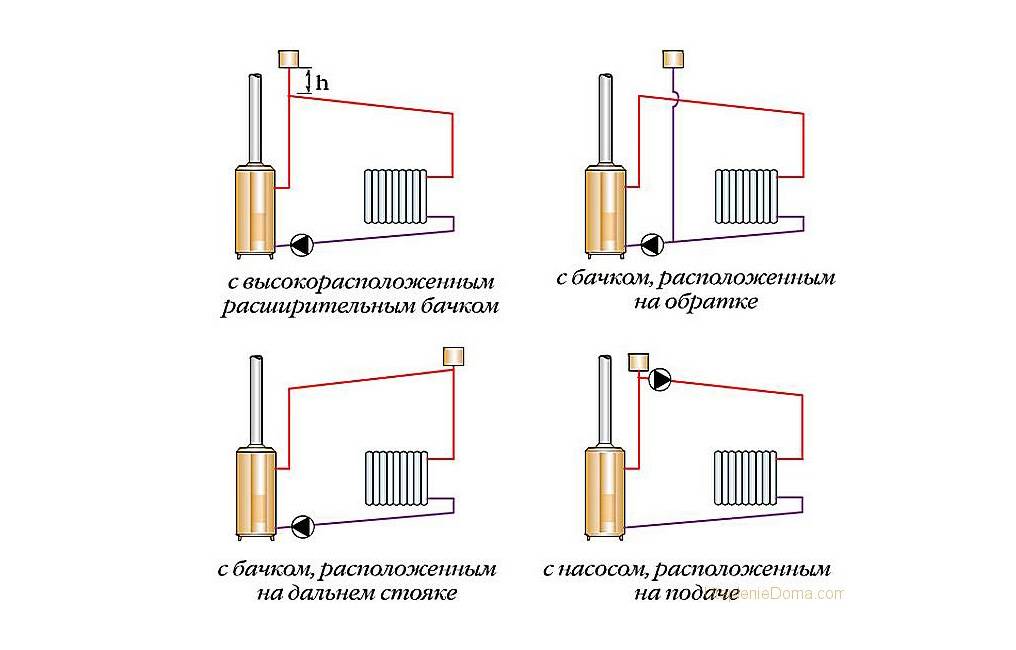

Места монтажа расширительного бачка

Открытые и закрытые системы отопления

Расширительные баки «Джилекс»

Коротко о главном

Монтаж расширительного бака системы отопления гарантирует ее полноценную функциональность и безопасность. Такое оборудование можно установить и в открытой, и в закрытой системе. При выборе бака стоит учесть особенности системы, подключения и настройки самого бака.

Расположение расширительного резервуара в теплотрассе

Выбор расширительного бака

Приобретая расширительный бак, уделите внимание нескольким компонентам, в отсутствии каких его привычная деятельность невозможна.

Еще со школы абсолютно всем хорошо знакомо то, что каждое тело при согревании увеличивается в масштабе. В отличие от газа, раствор – сфера несжимаемая, и в случае, если ее разогревать в запертом месте, то это повергнет к увеличению натиска изнутри, так как для увеличения ей мало места.

Если не выходит установить оснащение в структуру теплоотдачи, то при нагреве водянистой сферы давление внутри увеличивается и жидкость способна пробиться наружу. Хорошо, если есть предохраняющий гидроклапан. С помощью его ненужная жидкость уйдет.

Если в жилье ранее смонтирована модель с природным циркулированием, то расширительный бак открытого вида – отлично подойдет для вас.

Купить расширительный бак можно в нашем интернет-магазине. Для более удобного поиска модели следует применить фильтр по параметрам: производитель, область применения, присоединение, цвет.

Открытый резервуар в теплотрассе

Выбирать вакуумный бак здесь не нужно, потому что влага в такой системе перемещается только из-за результата различия удельного веса, и устройство никак не исполнит свои опции. Открытый тип доступно приобрести либо сделать собственноручно, основное — правильно вычислить размер емкости теплотрассы.

Теплотрасса открытого типа

Закрытая система теплоснабжения

Бачок для накоплений излишков ресурса в теплотрассе – это прибор трубчатого образца, с вмонтированной мембраной из резинового сырья.

Рекомендации по установке

Установка расширительного бачка должна проходить с учетом следующих правил:

• оснащение должно размещаться сверху над теплоагрегатом и объединятся с ним;
• необходимо перестраховаться и сделать место для скопления воды, если та случайно прольётся;
• крепление расширительного бака к стене должно быть выполнено так, чтобы осталось свободное место для обслуживания оборудования;
• прикрепляйте трубы или краны отдельно, чтобы было проще менять прибор при поломке;
• не размещайте устройство слишком высоко, потому что будет неудобно проводить обслуживающие работы.

Чтобы установка расширительного бака прошла корректно и система работала без возникновения неисправностей, важно еще на этапе выбора агрегата учесть такой параметр, как значение резьбового соединения. Например, у модели Flexcon R 110/1,5-6 bar бренда Flamco это R 1″.

Приспособление закрытого типа проработает намного лучше, если пристроить его перпендикулярно воздушной камерой вверх. При горизонтальном положение воздух и теплоноситель поменяются местами.

Важно! Для страховки желательно взять на вооружение аварийную трубу, отвести ее в канализацию.

Котельная с напольным котлом и бойлером

Подключение к системе отопления

Основные советы по теме, как установить расширительный бак:

• с целью выполнения технологического сервиса на подводящем трубопроводе монтируют запорную арматуру, оберегаемую от ненамеренного закрытия;
• посредине, между арматурой и патрубком желательно определить электродренажный кран, с целью спуска воды с резервуара и контроля первоначального натиска газового оснащения;
• подключение расширительного бака к закрытой системе отопления рекомендовано осуществлять через фланцевое соединение;
• возле зоны подсоединения емкости теплотрассы устанавливается манометр, предохранительный клапан;
• на ответвлении, что объединяет теплоемкость с концепцией обогрева, никак не разрешается монтировать очищающие устройства и возвратные клапаны;
• компоненты емкости не должны ощущать постоянной перегрузки от подводящих трубопроводов или иного оснащения;
• характеристики рабочей среды в участке расположения резервуара не должны выступать за границы показателей, которые определяются производителем;
• при подсоединении к теплотрассе, в емкости желательно сформировать изначальный натиск газового оснащения.

Установка расширительного бака в системе отопления

Расширительный бак для отопления закрытого типа установка предполагает не только его крепление на полу или стене, но присоединение к трубопроводу. Иногда оптимальный участок для подсоединения располагается в противоположном трубопроводе. Исключительно не перед входом в

электрокотел, а вплоть до оборотного насосного устройства и сопровождающей его запорной арматурой. Существует несколько способов, как подключить расширительный бак к системе отопления.

Подключение расширительного бака к системе отопления на обратке является наиболее прочным, дает возможность расширителю работать в одном порядке, но кроме того, использовать емкость дольше.

Установка расширительного бака в системе отопления на подаче. Нельзя полностью исключить возможность попадания в емкость пара высокой температуры, что уменьшит период эксплуатации бака.

Важно! Правильная установка расширительного бака в системе отопления закрытого типа производится с использованием «американки», что дает возможность отгородить и отсоединить расширитель для замены или ремонта.

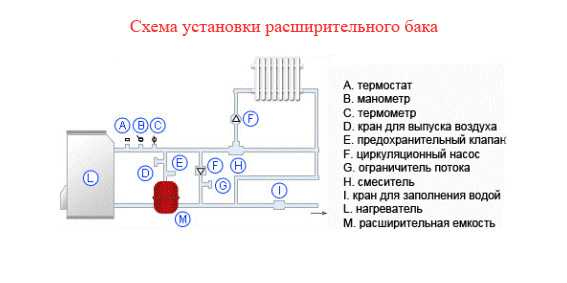

Схема расположения резервуара теплотрассы

Накачивание расширительного бака

После решения вопроса на тему того, как правильно установить расширительный бак в системе отопления, необходимо перейти к теме контроля давления в нем.

Сконцентрируйте свое внимание на том, как установить расширительный бак в системе отопления правильно и что вам придется нагонять воздух не в теплотрассу, а лишь в емкость. Необходимо смотреть на манометр, который размещен на насосе. Вы можете применять обыкновенный насос, каким накачивают шины машины. Возможно, безусловно, применять компрессор. Цель – накачать давление в 1 атмосферу.

Чтобы узнать показатели давления, при котором емкость сможет функционировать правильно, нужно заглянуть в инструкцию. В ней производитель указывает оптимальный показатель, а также предварительное и максимальное давление. Например,

бак от фирмы Flamco объемом 140 литров имеет такие характеристики: предварительное – 1,5 бар, максимальное – 6 бар.

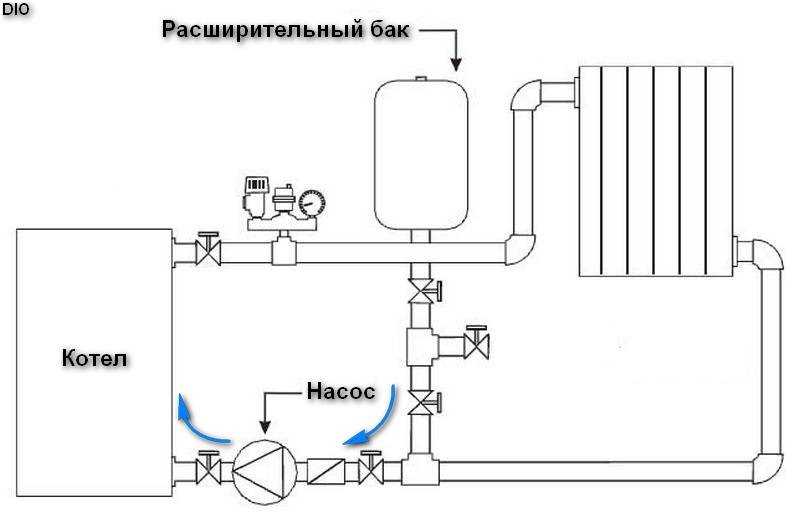

Система отопления с циркуляционными насосами

Процесс состоит из 4 стадий:

• Необходимо опустошить оборудование. Если оно новое, нужно остановить подачу холодной воды, закрыть кран подачи теплой и перекрыть подачу воды на ближайшую точку разбора. Подобным способом влага из оснащения исчезнет. В основном количестве нынешних оснащений имеется аппаратура, отвечающая за водяной слив. Допустимо пользоваться нею, но это будет некомфортно для вас, поскольку потребуется выпускать воду в ведро и т.д., а затем выливать ее, снова повторят операцию. Сливание воды с оснащения тепла желательно проводить, чтобы убедиться, что надо наполнять воздух непосредственно в расширительный бак.

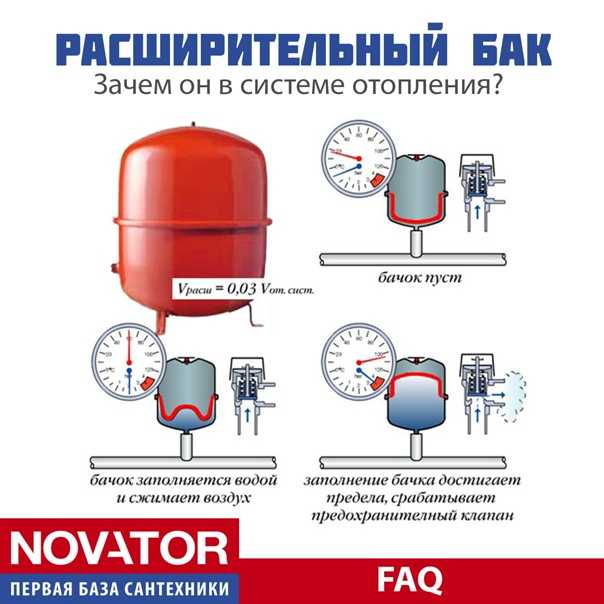

Разновидности мембран расширительного бака

• Наполните резервуар. В баке есть обыкновенный зажим, к которому просто подсоединяется насос. Если станете наполнять резервуар, регулярно следите за манометром насоса. Ваша цель – накачать вплоть до 1,2 атмосферы. Если вышло выше – необходимо уменьшить.
• Включите котел. Если давление внутри расширительного бака дойдет до нормальных значений, то можно снова подсоединять котел. Прикройте кран подпитки, раскройте вентиль прохладной воды. Сначала будет поступать грязная жидкость, но она вскоре закончится и после чего можно закрывать кран. Затем вентиль подпитки вновь необходимо раскрыть, чтобы заполнить котел до конца. Тут лучше посмотреть на манометр, находящийся в корпусе.

В видео подробнее о правильном заполнении системы отопления закрытого типа

Манометр расширительно бака

Снижение давления в баке

Причинами снижения натиска становятся разные влияния. Они появляются вследствие протечек теплоносителя. Чтобы откорректировать обстановку, необходимо отыскать течь, ликвидировать ее, а потом подставить резервуар вплоть до необходимого натиска.

Давление в самом котле способно снижаться и прибывать в норму уже после пуска. Если со временем оно никак не сглаживается, это явный критерий неполадки. Затем концепция станет зависать еще больше. В таких ситуациях лучше всего обратиться к специалисту с целью диагностики, обслуживания и ремонтных работ.

Наиболее распространенные неполадки:

• «Скачущее» давление в период деятельность котла. К примеру, если концепция функционирует в подогрев, то оно увеличивается, но при переключении в тепло водопровод спадает. Тогда коэффициент способен спуститься вплоть до нуля.
• Нужно регулярно подпитывать отопительную систему, но, несмотря на это, выявить потерю никак не получится, а устройство функционирует в соответствии с нормой. Зачастую такое появляется в жилье с подогревом полов.

Натиск в резервуаре

Места монтажа расширительного бачка

Открытий тип расширительно устройства сейчас можно увидеть в старых зданиях, поскольку у него совершается прямая связь носителя теплоресурса с атмосферой. Прибор определяют в наиболее значительном месте отопительной системе здания. У них есть огромный размер циркулирующей воды, поэтому комфортнее расположить их в чердаке.

В случае, если отсутствует такого рода способности, то можно устанавливать котлы под потолком, близко с напольным газовым котлом. Это комфортно, и таким образом есть простой допуск к резервуару и можно регулярно осуществлять контроль его деятельности. Однако, такие приборы обладают и негативными сторонами. Одна из них, это то что портится дизайн комнаты.

Монтаж расширительного бака отопления закрытого типа не составит особого труда. Чаще всего его устанавливают в бойлерной либо ином помещении, где подключены другие элементы отопления. В маленьких зданиях, где мало места, котлы устанавливают непосредственно в кухнях.

При просмотре ролика можно узнать, как подобрать расширительный бак для системы отопления

Расширяющее оснащение расположено возле теплоагрегата

Открытые и закрытые системы отопления

Открытые и закрытые теплотрассы имеют плюсы и минусы. Высокопрофессиональная установка открытой системы способна обеспечить долгий период безаварийной эксплуатации. Подбор устройства и подключение расширительного бака обусловливается особенностью оборудования и района, где располагается жилье.

Основными достоинствами открытой системы считаются:

• одинаковость прогрева. Тепло доходит до всех обогреваемых зданий, формируется удобная и комфортная обстановка.
• почти беззвучная деятельность. Добивается, когда отсутствует циркуляционный насос.
• долгое использование. Насос может ломаться.
• возможность работать без электричества.

Основными недостатками являются:

• большие стоимости на спецоборудование.
• непростая установка. Нужно продумать каждый шаг.
• возможное промерзание воды.
• угроза ржавчины труб, радиаторов. Поскольку есть возможность кислороду пробраться в концепцию.
• нужен непрерывный контроль над расширительным баком.
• длительный период во время нагревания.

Расширительный бак открытого типа

Главными достоинствами замкнутой системы считаются:

• простая установка оборудования и последующая установка расширительного бака в системе отопления частного дома;
• невысокая цена теплотрассы;
• не нужно постоянно контролировать степень теплоносителя;
• можно повышать и понижать температуру;
• возможность подогреть пол, так как устанавливается дополнительный компонент.

В видео рассказывают, как правильно установить расширительный бак

Замкнутая система отопления имеет единственный, но важный минус. Она находится в зависимости от электроснабжения. Главное условие – это непрерывное употребление электричества. Надо будет приобрести источник дополнительного питания, если случится несчастный случай.

Важно! Главное различие замкнутой концепции отопления – применение циркуляционного насоса, реализовывающего перемещение теплоносителя. В прочем – правило функциональности то же, что и в открытой концепции. Но, в замкнутой концепции трубы, радиаторы разогреваются стремительнее.

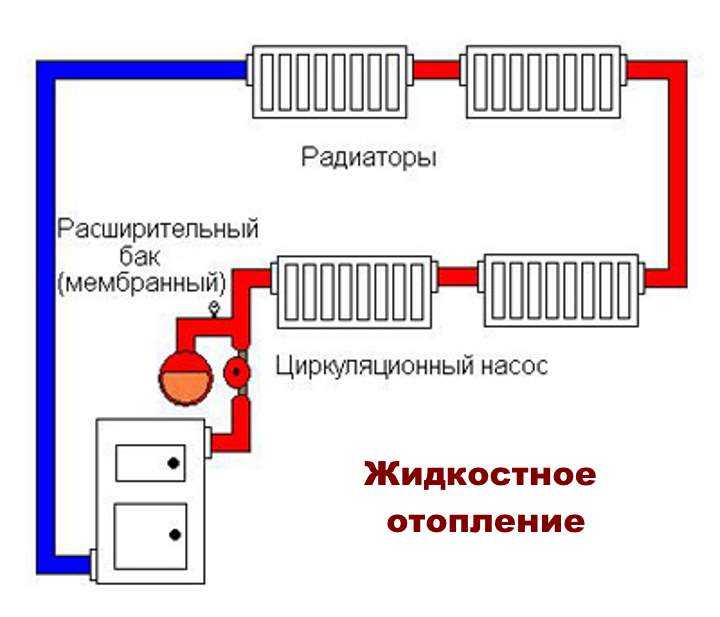

Место установки бака в закрытой системе

Расширительные баки «Джилекс»

Продукция отечественной фирмы «Джилекс» достаточно популярна в России и способна удовлетворить запросы даже самых требовательных пользователей.

Основные атрибуты расширительного оснащения для концепций обогрева:

• железное приспособление с расположенной гибкой резиновой мембраной внутри;
• груша из этилен-пропилен-диен мономера (EPDM;
• зажим с колпачком из пластика;
• резьбовой патрубок.

Главные плюсы баков ДЖИЛЕКС:

• теплоноситель не контактирует с атмосферой, и поэтому не совершается испарение воды. Согласно этому фактору трубы и радиаторы не окисляются атмосферой. Это и помогает приборам дольше работать.
• в замкнутых расширяющих приспособлениях возможность того, что раствор выльется за границы бака, приравнивается нулю.
• воздушные закупорки не будут появляться, так как давления не будет преувеличивать норму.
• отсутствует потребность в подпитке отопительной концепции теплоносителем.
• расширительные котлы 24 и больше литра, оборудованы вставной мембраной.

В видео подробнее рассказывают о том, где ставить расширительный бак в закрытой системе отопления

Расширительный бак 24 литра

Коротко о главном

Часто частные дома не подключены к централизованной системе отопления, поэтому необходимо монтировать собственную систему. Она может быть открытой или закрытой. Для ее эффективной работы также нужно установить расширительный бак. Необходимо определиться с его типом, затем ознакомиться с основными этапами его монтажа и настройки.

Какой расширительный бак выбрали вы? Столкнулись ли при его установке и/или настройке с какими-либо сложностями?

Автор статьи Бородин Денис

12 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Установка и подключение расширительного бака в системе отопления закрытого и открытого типа

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Содержание статьи:

• Виды и функции расширителей для отопления
• Монтаж мембранного устройства
  • Правильное положение емкости
  • Особенности выбора места установки
  • Настройка прибора перед использованием
  • Бак как дополнительная емкость
• Подключение расширительного бачка
• Выводы и полезное видео по теме

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Мембранный бак для отопления обычно ставят в котельной. Подходящее место — на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых — подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании . Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат — адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в , нужно обратить внимание на три важных момента:

• выбрать самую высокую точку контура;
• поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
• обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность росто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Руководство по проектированию расширительного бака, определение размеров и выбор расширительного бака для водяной системы горячего водоснабжения

Раздел 4.0: Расчет расширительного бака

уравнение, соответствующее типу разложения. В этом разделе будет обсуждаться каждая из переменных, чтобы вы могли определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельта Т» и удельных значений объема, которые обсуждаются в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые будут иметь место в гидравлической системе горячего водоснабжения.

Низкая температура: Значение низкой температуры – это температура в системе, которая возникает, когда генератор горячей воды выключен, а в здании самое холодное значение. Таким образом, низкая температура будет зависеть от местоположения, но должна находиться в диапазоне, указанном ниже.

• Низкая температура: от 32 F до 70 F

Если водяная система горячего водоснабжения представляет собой смесь гликолей, то самая низкая температура может отличаться от показанной ранее. Добавление гликоля в водяную горячую воду позволяет снизить температуру из-за более низкой точки замерзания гликоля.

Высокая температура: Значение высокой температуры – это температура, возникающая при включении насоса(ов) горячей воды и генератора(ов) горячей воды. Когда водяная система горячего водоснабжения включена, водяная горячая вода может достигать максимальной температуры на выходе генератора горячей воды. Низкотемпературные генераторы горячей воды обычно имеют максимальную температуру 250 ° F. Генераторы горячей воды средней температуры могут производить температуру до 350 ° F, а генераторы горячей воды высокой температуры могут производить температуру до 400 ° F.

4.2 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ УДЕЛЬНОГО ОБЪЕМА

Значения удельного объема определяются из данных о свойствах жидкости. Калькулятор расширительного бака включает конкретные значения объема для воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения давления паров указаны в PSIA

Значения удельного объема также можно найти в ASHRAE Fundamentals для воды и на следующем веб-сайте для гликолевых смесей.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Калькулятор расширительного бака требует от вас ввести три значения давления: (1) минимальное давление, (2) максимальное давление и (3) предварительное давление. Каждое из этих значений будет обсуждаться ниже, но сначала вы должны понять разницу между манометрическим давлением и абсолютным давлением, а также термины, давление пара и точка отсутствия изменения давления.

Манометрическое давление – это давление без добавления атмосферного давления. Например, манометрическое давление 0 фунтов на квадратный дюйм соответствует давлению в 1 атмосферу или (14,7 фунтов на квадратный дюйм). Термин абсолютное давление учитывает давление атмосферы.

Рис. 4: Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.

4.3.1 ДАВЛЕНИЕ ПАРА

Давление пара или абсолютное давление поможет вам выбрать минимальное давление, необходимое в системе. Давление пара зависит от температуры воды. С повышением температуры увеличивается и давление пара. Например, давление пара воды при температуре 85 F составляет примерно 1,4 фута напора, а давление пара воды при температуре 200 F составляет примерно 26,6 фута напора. Давление пара – это минимальное давление, необходимое для поддержания воды в жидком состоянии. Например, если давление воды при 200 F изменить на 20 футов напора, то вода испарится. Давление паров определяется автоматически в зависимости от типа и температуры жидкости.

Рисунок 5: При повышении температуры динамическая вязкость уменьшается, а давление пара увеличивается.

Перейдите по этой ссылке, чтобы узнать больше о температурах от 32 F до 420 F. Давление паров горячей воды в гидравлической системе как функция температуры

4.3.2 ТОЧКА ОТСУТСТВИЯ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы будете слышать, что дело в расширительном баке. при котором давление в системе не меняется. Это верно, но предполагается, что температура не меняется. Давление в расширительном бачке не изменится при включении или выключении насоса в системе, а температура останется прежней. При рассмотрении следующих пунктов обсуждения по определению низкого/минимального и высокого/максимального давления помните, что давление в расширительном бачке является функцией температуры, а не насоса.

4.3.3 НИЗКОЕ ДАВЛЕНИЕ/НАПОЛНЕНИЕ

Низкое давление – это минимальное давление в системе, обеспечивающее выполнение наиболее жестких требований из следующих трех ограничений: (1) 10 фунтов на кв. дюйм в самой высокой точке трубопровода, (2) нетто требуется положительный напор на всасывании водяного насоса горячей воды или (3) больше, чем давление паров горячей воды при самой высокой температуре во всех точках системы.

(1) Ограничение по высоте: Низкое давление или давление наполнения — это давление, необходимое в точке наполнения, необходимое для заполнения всей трубопроводной системы и достижения 10 фунтов на квадратный дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду/раствор. При расчете этого давления вы должны исходить из того, что насос(ы) выключен, а температура жидкости самая высокая. Точка наполнения обычно используется, потому что расширительный бак расположен в точке наполнения и имеет почти такое же давление. Если расширительный бачок расположен вдали от точки наполнения, то можно использовать разницу высот между точкой наполнения, чтобы найти минимальное давление в расширительном бачке.

Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится на высоте 160 футов над чистым полом. Это приведет к перепаду высот в 150 футов или 65,0 фунтов на квадратный дюйм. Таким образом, давление наполнения должно составлять 75 фунтов на кв. дюйм. Этот пример показан на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Далее следует также проверить чистый положительный напор на всасывании, требуемый для гидравлических насосов горячей воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы удовлетворялся требуемый чистый положительный напор на всасывании.

Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится всего в 30 футах над чистым полом. Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, согласно предыдущему ограничению минимальное давление будет составлять всего 18,6 фунтов на кв. дюйм. Однако, если гидравлический насос горячей воды расположен на 10 футов выше точки заполнения, то давление на всасывании гидравлического насоса горячей воды будет составлять всего 14,3 фунта на кв. Если для насоса требуется чистая положительная высота всасывания 20 фунтов на квадратный дюйм, то давление наполнения, определенное из ограничения высоты, не будет соответствовать чистому положительному значению высоты всасывания. Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать чистому положительному ограничению высоты всасывания. Этот пример показан на втором следующем рисунке.

Рис. 6: Минимальное давление/давление наполнения определяется в соответствии с требованием 10 фунтов на кв. дюйм в самой высокой точке, как показано зеленым цветом. Давление на более низких отметках затем определяется путем преобразования футов напора в фунты на квадратный дюйм. Это приводит к манометрическому давлению наполнения 75 фунтов на квадратный дюйм и манометрическому давлению всасывания водяного насоса горячей воды 70,7 фунтов на квадратный дюйм. Вы также должны дважды проверить чистый положительный напор на всасывании, необходимый для гидравлического насоса горячей воды, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен, при определении минимального давления.

Рис. 7: На этом примерном рисунке зеленым цветом показано минимальное давление в точке заполнения, основанное на манометрическом давлении 10 фунтов на кв. дюйм в самой высокой точке. Красным цветом показано давление в точке наполнения, основанное на минимальном давлении 20 фунтов на кв. дюйм на всасывании гидравлического насоса горячей воды. Как видите, красный показывает более высокое минимальное давление в точке заполнения и, следовательно, более высокое минимальное давление в расширительном бачке. Таким образом, для вашего уравнения вы должны использовать более высокое значение минимального давления, основанное на NPSHR. Насос выключен при определении минимального давления.

(3) Ограничение по давлению пара: Последнее ограничение обычно является наиболее строгим ограничением для гидравлических систем горячего водоснабжения из-за высоких температур. При этом ограничении давление во всей системе должно оставаться выше, чем давление паров жидкости, чтобы предотвратить испарение. Если требуется давление выше доступного давления в здании, то закрытая система нагнетается с помощью нагнетательного насоса. Этот насос отличается от гидравлического насоса горячей воды, который только обеспечивает циркуляцию жидкости в системе. Насос наддува перекачивает систему подпиточной воды в закрытую гидравлическую систему горячего водоснабжения под желаемым давлением, чтобы выполнить все три ограничения.

Чтобы найти давление, необходимое для соблюдения ограничения по давлению пара, вы можете смоделировать давление во всей замкнутой системе в соответствии с этими двумя сценариями: Сценарий A: Насос выключен, максимальная температура и Сценарий B: Насос включен, максимальная температура.

Рис. 8: Сценарий A: насос выключен, максимальная температура 250 °F. На этом рисунке показан общий замкнутый контур, гидравлическая система горячего водоснабжения (250 ° F). В самой высокой точке самое низкое давление горячей воды будет 30 фунтов на квадратный дюйм, что выше давления пара 290,8 фунтов на квадратный дюйм. Это приводит к давлению 87 фунтов на квадратный дюйм в расширительном баке. Давление показано в абсолютном и манометрическом значениях для удобства сравнения с давлением паров. Если вы следите за преобразованием фут-напора в фунты на квадратный дюйм, вы также заметите, что преобразование больше не представляет собой 1 фунт на квадратный дюйм в 2,31 фута напора. Это связано с тем, что плотность воды теперь меньше, поэтому для обеспечения того же давления, что и раньше, требуется более высокий водяной столб. При этой температуре преобразование составляет 1 фунт на квадратный дюйм в 2,44 фута напора.

Следующий рисунок имитирует Сценарий B: Насос включен, максимальная температура 250 F. Когда насос включен, давление в расширительном баке останется прежним, а все остальные значения давления будут экстраполированы из этой точки. Предполагается, что насос обеспечивает давление 20 фунтов на квадратный дюйм.

Рисунок 9: Сценарий B: Насос включен, максимальная температура 250 °F. На этом рисунке показана та же система, что и на предыдущем рисунке, за исключением того, что насос включен. Поскольку насос работает, будут потери на трение между расширительным бачком и всасывающим патрубком насоса. Это приводит к давлению 75 фунтов на квадратный дюйм на всасывании насоса. Насос обеспечивает давление 20 фунтов на квадратный дюйм, поэтому давление нагнетания будет 95 фунтов на квадратный дюйм. Давление в верхней части системы выше при включенном насосе, потому что насос обеспечивает дополнительное давление, таким образом, давление в верхней части системы составляет 32 фунта на кв. дюйм. Перепад между верхом системы и расширительным бачком больше, потому что будут дополнительные потери на трение, так как жидкость движется.

На следующем рисунке представлены три критерия для определения минимального давления для другого сценария. На этом рисунке максимальная температура составляет 250 ° F, что соответствует давлению паров около 30 фунтов на квадратный дюйм (15,3 фунтов на квадратный дюйм изб. ). Самая высокая точка в системе расположена на высоте 30 футов над чистым полом, и в этой точке требуется манометрическое давление 10 фунтов на квадратный дюйм, чтобы соответствовать критериям высоты. Требуемый чистый положительный напор на всасывании насоса составляет 20 фунтов на кв. дюйм.

Рисунок 10: На этом рисунке показано минимальное давление для всех трех ограничений. Минимальное давление для достижения 10 фунтов на квадратный дюйм в самой высокой точке показано зеленым цветом. Минимальное давление, необходимое для достижения 20 фунтов на квадратный дюйм (NPSHR) на всасывании насоса горячей воды, показано красным цветом. Минимальное давление для достижения давления пара 30 фунтов на квадратный дюйм (15,3 фунта на кв. дюйм изб.) в самой высокой точке показано пурпурным цветом. Минимальное давление, которое следует использовать в калькуляторе, составляет 25,5 фунтов на квадратный дюйм в расширительном бачке. Это максимальное минимальное давление.

5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления – это максимальное давление, которое может возникнуть в расширительном баке, при котором не происходит отказа предохранительных клапанов или оборудования из-за высокого давления. Сценарий, который вы должны проверить, — насос включен, а горячая вода гидравлической системы имеет максимальную температуру.

Рисунок 11: Высокое давление в расширительном баке определяется путем имитации максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах допустимого давления. На этом рисунке показано максимальное давление 125 фунтов на кв. дюйм в генераторе горячей воды при включенном насосе. Это приводит к максимальному давлению в расширительном баке 130 фунтов на квадратный дюйм. Рабочая температура этой системы составляет 140 F.

Сценарии всегда следует запускать с включенным и выключенным насосом, потому что давление оборудования должно соответствовать требованиям, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы 125 фунтов на кв. дюйм, что является типичным максимальным давлением для фитингов трубопроводов, и насос выключен, то предельные значения давления соблюдаются для всего оборудования. . Однако, как только насос будет включен, вы превысите требуемое давление в 125 фунтов на квадратный дюйм для генератора горячей воды. Это показано на следующих двух рисунках.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно находиться в пределах требуемого давления, независимо от того, включен насос или нет. Например, в предыдущем сценарии давление в воздушном сепараторе будет составлять 135 фунтов на квадратный дюйм. Этот факт не был бы обнаружен, если бы насос предполагался выключенным при испытаниях на высокое давление в генераторе горячей воды. Поскольку воздушный сепаратор находится на той же высоте, в воздушном сепараторе будет то же давление, что и в генераторе горячей воды, когда насос выключен.

5.4 ЛИНЕЙНЫЙ КОЭФФИЦИЕНТ ТЕПЛОВОГО РАСШИРЕНИЯ

Для расчетов можно использовать следующий линейный коэффициент теплового расширения. Однако более точные значения можно получить, используя данные, предоставленные производителями труб.

Если у вас смесь нескольких типов труб, вам следует использовать более низкий коэффициент теплового расширения. Это позволит увеличить расширительный бачок. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществами увеличения объема системы, возникающего при расширении трубопровода. Когда жидкость нагревается, она расширяется, но труба также расширяется, чтобы вместить часть увеличенного объема жидкости. Таким образом, выбор материала трубы, который расширяется меньше всего, даст наиболее консервативный результат.

Как установить расширительный бак для водонагревателя

Традиционные водонагреватели хранят воду в баке, но при нагревании вода расширяется. Это может привести к чрезмерному давлению на вашу водопроводную систему. Расширительный бак удерживает избыточную воду для сброса давления и предотвращения повреждения клапанов и сантехнических приборов. Здесь мы рассмотрим, как это работает и как установить расширительный бак в вашем доме.



Нужен ли расширительный бак?



Вам может понадобиться прикрепить его к водонагревателю, если:

• Вода капает из предохранительного клапана или сантехника быстро изнашивается.
• Для получения разрешения на водонагреватель необходимо установить расширительный бак.
• В системе имеется ограничительный клапан или система обратного потока.

Расширительный бачок в закрытой водопроводной системе обеспечивает место для воды, которая может увеличиваться в объеме на 2% при нагреве от 50 до 120℉. В баке две секции, разделенные резиновой диафрагмой. Одна секция принимает воду, подвергающуюся тепловому расширению. Другая представляет собой воздушную камеру, которая создает давление при расширении диафрагмы.



Процесс установки

Перед установкой расширительного бака найдите такой, который лучше всего подходит для вашего водонагревателя и водопроводной системы. Вам может не понадобиться сантехник для установки. Общий размер составляет 2 галлона. Для крепления бака необходимо резьбовое соединение ¾, а тройник над водонагревателем поможет его закрепить. Для установки резервуара:

1. Отключение воды и электричества : Остановите поток воды с помощью запорного клапана на линии подачи. Для электрических водонагревателей отключите питание выключателем; подача газа должна быть отключена для агрегата, работающего на газе.
2. Проверка расположения линии подачи холодной воды : Найдите линию подачи холодной воды, расположенную горизонтально по отношению к водонагревателю, к которой вы будете подсоединять расширительный бак.
3. Диэлектрический штуцер : Подсоединяется непосредственно к порту входа холодной воды. Используйте ленту для герметизации труб, чтобы обернуть резьбу, и вкрутите штуцер в порт на водонагревателе. Для затягивания потребуются плоскогубцы или трубный ключ.
4. Установка медного адаптера : Несколько раз оберните ленту для герметизации труб вокруг нижней резьбы штуцера. Затем наденьте медный переходник с внутренней резьбой на штуцер и затяните переходник плоскогубцами или трубным ключом.
5. Подсоедините фитинг тройника : Этот фитинг размещается на коротком отрезке медной трубы, установленной на водонагревателе. Чтобы обеспечить достаточный зазор для резервуара, установите тройник примерно на один фут выше прибора. Соединение может быть выполнено с помощью пайки или с помощью вставных соединений.
6. Установка бака : Оберните водопроводной лентой нижнюю часть разъема бака. Затем поместите тройник на соединитель и затяните его с помощью гаечного ключа (обычно на баке есть резьбовой фитинг на ½ или ¾ дюйма, чтобы соединить его с подачей холодной воды). Не затягивайте разъем слишком сильно, так как это может повредить его. Также может понадобиться короткий отрезок резьбовой или припаянной трубы.

Далее соедините верхний выход тройника с трубой подачи холодной воды. Иногда это достигается с помощью медной гибкой линии. Тем не менее, там, где это применимо, можно использовать жесткие трубы. Подсоедините трубы горячей воды перед повторным включением водонагревателя. Теперь вы можете открыть водяные клапаны и проверить систему.

Расширительные баки обычно устанавливаются непосредственно над водонагревателем в вертикальном положении; если пространство ограничено, вы можете установить его горизонтально. Седловой фитинг обычно входит в комплект, поэтому вы можете установить бак без использования тепла или специальных инструментов.



Запросить помощь у Village Plumbing

Мы — водопроводная компания в Хьюстоне, которая предоставляет все виды услуг по установке водонагревателей и может помочь, если вы не знаете, как установить расширительный бак.
