виды, устройство, способы подключения и монтаж

Электроплита является мощным потребителем энергии. Поэтому розетка для плиты должна обладать особыми техническими характеристиками и соответствовать повышенным нормам безопасности.

Содержание

• Виды силовых розеток
  • Способ установки
  • Устойчивость к воздействию внешних факторов
  • Разновидность и предназначение
  • Эксплуатационные сроки
  • Факторы выбора розетки
• Устройство силовой розетки
• Схемы подключения
  • Однофазное подключение
  • Двухфазное подключение
  • Трехфазное подключение
• Правила установки
  • Обесточивание
  • Выбор места
  • Прокладка кабеля
  • Монтаж защитного оборудования
  • Подключение плиты
  • Расключение проводов
  • Подключение розетки
  • Подключение автомата защиты
  • Тестирование системы
• Подключение без розетки

Виды силовых розеток

Разъемы классифицируют по ряду признаков, в том числе:

• по способу установки;
• по стойкости к внешним факторам;
• по предназначению;
• по сроку эксплуатации.

Способ установки

Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).

Силовые разъемы закрытой установки монтируют в стеновые углубления (в подрозетник). Проводка также находится во внутренней части стены. Розетки скрытой установки более распространены и применяются в большинстве типов жилых домов.

Устойчивость к воздействию внешних факторов

Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.

Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).

Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).

Разновидность и предназначение

Существуют такие виды розеток, отличающиеся по предназначению:

1. Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
2. Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
3. Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
4. Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
5. Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
6. Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.

Эксплуатационные сроки

Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.

Важное значение имеют следующие факторы:

1. Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
2. Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
3. Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.

Факторы выбора розетки

При подборе разъема рекомендуется обращать внимание на такие факторы:

1. Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
2. Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
3. Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
4. Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.

Устройство силовой розетки

Силовой разъем предназначен для работы с большими нагрузками. С его помощью запитывается крупная бытовая техника, то есть потребители, для функционирования которых нужен значительный номинал тока.

Чтобы подключить силовой разъем к однофазной сети, применяют трехжильный кабель. Он включает нулевые, фазные и заземлительные провода.

Обычные розетки рассчитаны на 10 или 16 ампер, а силовые — на 25,32 или даже больше ампер. Причем во время работы таких разъемов не происходит перегрева контактов.

Точка высокой мощности (как и стандартная розетка) состоит из рабочей части, декоративно-защитной панели, а также шурупов. Отличия кроются в рабочих механизмах. Если посмотреть на внутреннее устройство силового разъема, заметны клеммы на входе, по которым присоединяется питающий кабель. Также имеются выходные контакты для передачи электричества через вставленную вилку.

Схемы подключения

Для подключения электрических плит применяют одну из трех схем: однофазное, двухфазное или трехфазное подключение.

Однофазное подключение

Это наиболее часто используемый метод. Обычно применяется в многоквартирных домах. Для однофазных соединений схема имеет вид, указанный на картинке ниже.

Клеммы от 1 до 3, а также 4-я и 5-я стыкуются через медные перемычки с 6-миллиметровым сечением. Перемычки входят в комплектацию, если приобретена современная модель электроплиты.

Жила фазы может быть разных цветов, в том числе коричневого, серого или черного. Фазную жилу подключают к клемме под номером 1,2 или 3.

Нуль (чаще всего синий цвет) соединяют с 4-й или 5-й клеммой. Заземлительный провод (на схеме он изображен в зелено-желтой окраске) присоединяют к 6-й клемме.

Болты следует закручивать до упора. Если пренебречь этим требованием, клеммы воспламенятся.

Фазную жилу в вилке и розетке направляют на клемму L, а нуль — на клемму N. Заземлительный провод подают на клемму с маркировкой PE или Earth.

Двухфазное подключение

Схема двухфазного подключения представлена на картинке ниже.

Двухфазные варианты применяют достаточно редко. Например, схема может выглядеть как присутствие фаз A, C и отсутствие фазы B. В таком случае клеммы 1 и 2 объединяют перемычкой, через которую подключают фазу A. На 3-ю клемму направляют фазу C. Последующие действия такие же, как и при подключении однофазным методом.

Трехфазное подключение

Схема подключения с тремя фазами изображена ниже.

Мощные 3-фазные розетки наиболее распространены в частном жилом секторе. Провод питания в таких схемах имеет 4–5 жил. Напряжение между нулем и фазами равно 220 вольт, а между фазами — 380 вольт.

В трехфазных схемах фазы A, B, C направляют на клеммы под номерами соответственно 1, 2 и 3. Клеммы 4, 5 и 6 соединяют так же, как и в однофазном подключении.

Правила установки

Процесс проведения электромонтажных работ с розеткой не представляет трудностей. Нужны лишь базовые знания в электротехнике и определенные функциональные навыки, позволяющие обращаться с рабочим инструментом.

Обесточивание

Прежде всего обесточивают помещение. Для этого отключают квартирный или домовой автомат. Делается это перемещением флажка в определенное положение. Какое именно это будет положение — зависит от того, как настроен автомат. В любом случае, необходимо увидеть «0», что является доказательством отключения электричества.

Выбор места

Локацию для установки разъема выбирают исходя из удобства и здравого смысла. Розетки ставят за электроплитой сверху, за откидной панелью (или внизу от панели). Также допускается установка разъема вне зоны нахождения плиты (используется для встроенных плит), если нет возможности размещения рядом с бытовой техникой.

Прокладка кабеля

Вначале подбирают правильный с точки зрения стоящей задачи силовой кабель. Для этого используют физическую формулу, согласно которой сумму мощностей всех конфорок и нагревательных поверхностей, духовки (измеряются в ваттах) нужно разделить на задействованное напряжение (в вольтах). Если показатели указаны в киловаттах, их следует перевести в ватты (разделив величину в киловаттах на тысячу).

В качестве примера приведем ситуацию, когда напряжение составляет 220 вольт. Полученный результат при вычислениях — это величина тока, проходящего по питающему кабелю при полной нагрузке. Кабель подбирается исходя из полученного результата и с учетом соотношения с током. Для электроплит чаще всего используют трехжильный кабель с сечением до 4 квадратных миллиметров. Это ограничение вызвано тем обстоятельством, что общая мощность потребления (вне зависимости от производителя) не превышает 7 тысяч ватт. Это соответствует 32 амперам.

После приобретения кабеля необходимой длины начинают установку защитной аппаратуры.

Монтаж защитного оборудования

Чтобы защититься от слишком высокого показателя протекающего тока и замыкания, применяют силовой автомат-выключатель. Исходя из максимального тока в бытовых электроплитах (32 ампера), автомат выбирают с тем же током нагрузки.

Подключение плиты

Перед подключением электроплиты нужно подготовить инструментарий и все нужные приспособления. В перечень необходимого входят плоскогубцы, отвертки, нож, розетка для электроплиты и вилка.

Подключения выполняют следующим образом:

1. Открывают соединительный узел электроплиты. Он находится на задней панели.
2. Выкручивают винты, чтобы ослабить контакты в соединительной колодке.
3. Проводят зачистку кабеля. Разделывают все жилы.
4. Соединяют провода с контактами. Здесь действует правило: красный — фаза, синий — ноль; желтый — земля.

Расключение проводов

Данная задача выполняется в такой последовательности:

1. Вскрыть вилку. Для этого открутить крепежный винт на корпусе вилки. Снять верхнюю часть корпуса.
2. В нижней части находятся контактные поверхности с клеммами. Подключить к клеммам все три провода, отходящих от электроплиты.

Подключение розетки

Розетку монтируют в несколько приемов:

1. Размечают место для установки.
2. Проделывают в стене отверстия с помощью перфоратора.
3. Подключают провода. Для этого ослабляют крепежные элементы контактов, после чего присоединяют каждую жилу к нужному зажиму.
4. Устанавливают панель розетки на ее место и фиксируют винтами.

Подключение автомата защиты

Местоположение силового автомата на 32 ампера выбирается исходя из возможности быстрого отключения в будущем, если возникнет такая потребность.

Установка занимает примерно 5–10 минут. Процесс заключается в монтаже основы для фиксации автомата — DIN-рейки, а также присоединении проводников. Для электроплиты вполне достаточно будет автомата только на жилу фазы.

Работу выполняют так:

1. Удаляем кабельную оплетку ножом.
2. Отыскиваем красный провод. Рассекаем проводник и зачищаем его концы.
3. В соответствии со схемой подключения (она есть на автомате-выключателе) присоединяем провода к контактам.

Обратите внимание! При установке автомата на 32 ампера следует придерживаться определенной длины зачищенных проводов. Такие жилы не должны выделяться из контактной группы.

Когда автомат подключен, его переводят в нулевое положение. Затем подключают проводник (который идет от автомата-выключателя) к электросчетчику. Его заводят в распредкоробку.

Тестирование системы

Чтобы проверить работоспособность системы, нужно испытать каждую ее составляющую. Когда установлен разъем, автомат-выключатель и присоединены проводники, подают тестовое напряжение. До этого момента еще раз проверяют корректность установки всех элементов и достаточность затяжки контактов. Если тестирование напряжением прошло без неприятных неожиданностей, приступают к следующему этапу.

С помощью отвертки-индикатора проверяют наличие напряжения на контактах. Если оно отсутствует, смотрят на правильность подключения, а также на силу фиксации проводников. После этого электроэнергия будет передаваться непосредственно на электроплиту.

Автомат-выключатель переводится в положение «включено». Если такое обозначение отсутствует, его заменяет значок «|». Включив автомат, проверяют правильность его работы.

Последнее испытание состоит в тестировании автомата, разъема и проводников на способность сохранять функциональность при максимальной нагрузке. Проверка осуществляется поворотом всех ручек электроплиты на максимум. Кабель и розетка не должны нагреваться, а автомат не должен давать отсечек.

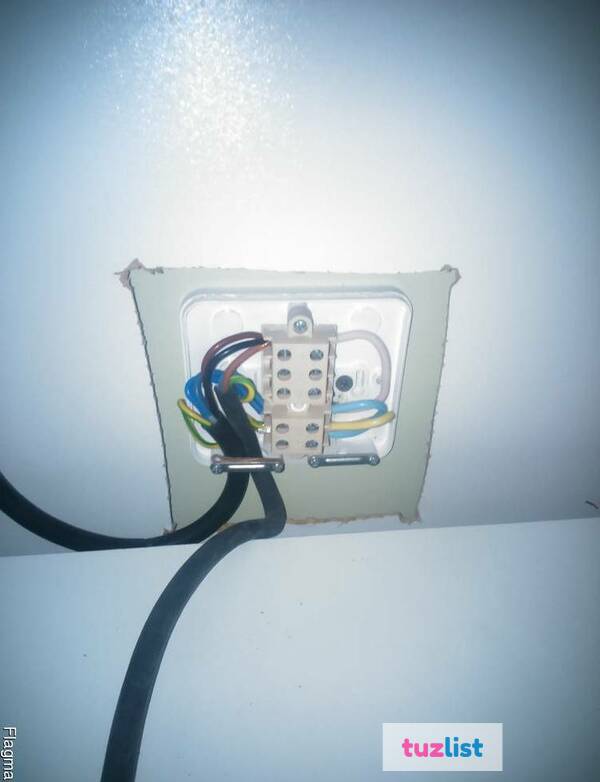

Подключение без розетки

В некоторых ситуациях отсутствует возможность установки силового разъема. Однако данное обстоятельство не исключает подключения электроплиты. Подключение осуществляется напрямую к кабелю электропитания.

Питающий кабель размещают в распределительной коробке, а проводники крепят к зажимам клеммных колодок. Подключение возможно и при отсутствии коробки, когда кабель просто выступает из стены.

Подключение выполняют следующим образом:

1. Разбирают вилку электроплиты, освобождают проводники, расположенные в ней. Обычно речь идет о 3 проводах — заземлительном, фазном и нулевом.
2. Отключают линию электропитания. Важно убедиться в отсутствии тока.
3. Раскручивают шуруп на защитной панели распредкоробки. Внутри находится клеммная колодка, к которой присоединены жилы кабеля электропитания. Если отсутствует распределительная колодка, лучше ее установить, так как в этом случае соединение будет более надежным.
4. Присоединяют провода от силовой вилки электроплиты к клеммам с проводниками от распредкоробки. Нужно быть внимательным, чтобы не спутать цвета: зелено-желтую жилу нужно состыковать с такой же жилой провода питания в распределительной коробке. Точно так же выполняют подключения фазного и нулевого проводов.
5. После создания подключения надевают защитную панель распределительной коробки и затягивают шурупы.
6. Тестируют систему на работоспособность.

Немаловажно то, что при описанном выше способе подключения покупатель электроплиты лишается гарантии. Если по любой причине произойдет поломка техники, ее придется ремонтировать за собственные средства. Однако есть у такого подключения и положительное качество: если в обозримом будущем предстоит замена старой плиты, то новые подключения будет создать совсем несложно.

Розетка для электроплиты своими руками

Электрическая плита — это довольно мощное оборудование, которое потребляет большое количество электроэнергии и требует обязательного заземления. Для такой плиты нужна специальная силовая розетка с заземлением, выбор и установку которой мы рассмотрим в этой статье.

Выбор розетки для электроплиты

Обычная розетка для электрической плиты не подойдет, для такого оборудования нужно что-то помощнее — розетка на 20 или 32 Ампер. В некоторых случаях, когда электроплита не оборудована духовкой и имеет всего пару конфорок, подойдет и обычная бытовая розетка.

В рассматриваемом нами случае нужна будет специальная розетка с заземленным штекером, что обеспечит соединение вилки с заземлением, а уже только потом с силовыми контактами. Такая розетка идет в комплекте розетка+вилка.

Выбор розетки будет зависеть от максимального тока будущей нагрузки.

Определить сколько ампер потребляет электроплита, можно при помощи простой формулы:

(P (кВт)*1000)/220 В — для однофазного подключения

((P (кВт)*1000)/220 В)/3 — для трехфазного.

При расчете значения тока нужно учесть, что полученный результат будет приблизительным, так как не учитывается коэффициент мощности, характеризующий потери электроэнергии.

Однофазное и трехфазное подключение

«Фазность» электроприемника — это еще один показатель, на который нужно ориентироваться при выборе и подключении розетки.

Существует 2 вида фазных подключений:

1. Однофазное

2. Трехфазное

Как видно по рисункам, для однофазного подключения нужна розетка с тремя разъемами, а для трехфазного — с пятью.

Чаще всего используется именно однофазное подключение, так как в жилых домах обычно отсутствует возможность подключения к трехфазной сети. Трехфазное подключение выполняется в промышленных предприятиях или же при установке плиты импортного производства.

Установка розетки для электроплиты

Монтаж розетки для электроплиты ничем не отличается от установки обычной электрической розетки. Но все же нужно учитывать основные различия таких розеток по способу установки и фазному подключению.

Для того чтобы подключить плиту с однофазным питанием, необходимо использовать трехпроводный кабель, а для трехфазного питания понадобится пятипроводный с отдельными проводниками.

Виды розеток по способу установки

По способу установки различают всего 2 вида розеток:

1. Скрытой установки

2. Открытой установки

Первый тип применим в жилых помещениях. Розетка устанавливается в специальную нишу в стене или же, если стена деревянная — на изолирующую подкладку.

Второй тип, предназначенный для открытой проводки, предполагает установку розетки накладным способом. Это подключение нужно в помещениях с повышенной влажностью, например, в ванной комнате.

В данном случае будет рассмотрена установка розетки скрытой установки.

Процесс установки розетки

Прежде чем приступить к установке, нужно при помощи перфоратора устроить в стене отверстие, неподалеку от самой плиты, и установить в него специальный подрозетник.

Подрозетник закрепляется в отверстии при помощи гипса или штукатурного раствора.

Далее в электрощитке устанавливается отдельный автоматический выключатель и прокладывается трехжильный медный кабель с сечением не менее 4 кв.мм. Для этого нужно выдолбить отдельную штробу в стене и проложив в ней кабель, подвести его к готовому отверстию.

Как только провод будет уложен, можно начать его соединение с соответствующими клеммами розетки для электроплиты.

Важно! Концы жил нужно обязательно хорошо зачистить и залудить, чтобы защитить их от окисления.

Соединение проводов производится в соответствии с цветовой маркировкой, при этом особое внимание нужно уделить заземлению, который подключается к центральной клемме розетки.

Если в вашем доме нет заземления, то его нужно обязательно провести отдельно.

Но иногда определить провод заземления крайне сложно, так как провода не отличаются цветом, что характерно для старых домов. В этом случае придется воспользоваться мультиметром: отключив напряжение нужно зацепить один щуп прибора за трубу или радиатор отопления, а вторым щупом поочередно касаться концов каждого из проводов, и тот, который покажет наименьшее сопротивление, является заземляющим.

Разобравшись с подключением, можно зафиксировать розетку в подрозетнике. Для этого следует воспользоваться саморезами, всего их понадобится 2 штуки.

По окончанию работ одевается крышка и проверяется работоспособность розетки.

Важно! При подключении электроплиты нужно соблюдать максимальную точность, чтобы избежать окисления контактов и короткого замыкания.

Такая работа, как подключение розетки для электрической плиты, требует от хозяина дома большой внимательности к процессу и некоторых познаний. Но изучив достаточно материла по данной теме, можно сделать это самостоятельно и без особого труда. Такие знания могут пригодиться неоднократно, ведь теперь газовые плиты значительно уступают современным электрическим в эффективности и заменяются чуть ли не повсеместно.

Полезное видео о подборе розеток для электроплит:

Видео об установке электрической плиты и силовой розетки:

Как подключить шнур питания электрической плиты

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.

07.22

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Электрическая плита представляет собой отдельно стоящую единицу, состоящую из духовки и варочной панели. Это 240-вольтовое устройство обычно подключается к розетке диапазона, которая питается от 40-амперной или 50-амперной цепи, предназначенной только для диапазона. Шнуры более старых моделей (до 1996 г.) имели шнуры с тремя контактами для подключения к розеткам с тремя разъемами, а новые модели имеют четыре контакта для розеток с четырьмя разъемами.

Вы можете использовать любой тип шнура, в зависимости от типа вашей розетки.

Шаги установки трехжильного и четырехжильного шнура аналогичны, но имеют некоторые ключевые отличия. Диапазоны, разводимые для трехжильных шнуров, могут иметь только три клеммы для проводки: одну нейтральную и две «горячих» присоединения. Если есть заземляющий винт, он должен быть электрически соединен с нейтральной клеммой металлической полосой или проводом. Это соединение заземляет корпус прибора через нулевой провод шнура.

Диапазоны, подключенные к четырехжильному шнуру, имеют четыре клеммы: одну нейтральную, две горячие и заземление. Заземляющий провод подключается к заземляющему винту на приборе. Если в диапазоне есть перемычка или провод между винтом заземления и клеммой нейтрали, необходимо снять перемычку или провод, чтобы отделить землю от нейтрали. Если плита новая, ее следует настроить на четырехштырьковый шнур; это следует требованиям Национального электротехнического кодекса, введенного в действие в 1996 году.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Предупреждение

Обратитесь к руководству пользователя или к производителю диапазона, чтобы узнать о конкретных требованиях к проводке. Используемый шнур должен иметь ту же номинальную силу тока, что и цепь диапазона.

Оборудование/инструменты

• Крестовая отвертка или гаечный ключ
• Плоскогубцы с шипами и канавками (по желанию)

Материалы

• 40- или 50-амперный шнур для электроплиты, сертифицированный UL
• Зажим для разгрузки от натяжения, подходящий по размеру к шнуру диапазона

Ель / Кевин Норрис

1. Снимите крышку соединения проводов

   Найдите съемную металлическую накладку или кожух на задней панели диапазона. Он закрывает полость, в которой находится клеммная колодка проводки серии. В крышке или рядом с ней может быть отверстие диаметром около 1 дюйма; это для прохождения шнура. Открутите винты или болты, крепящие крышку, с помощью отвертки или гаечного ключа и снимите крышку с плиты.

   Ель / Кевин Норрис

2. Изменить заземление, если необходимо

   Обратите внимание на конфигурацию проводки на клеммной колодке. В линии есть три клеммы: центральная клемма нейтральна и обычно имеет белый провод; левый контакт горячий и может иметь красный или черный провод; правая клемма также горячая и может иметь черный или красный провод. Возле клеммной колодки может быть или не быть винта заземления — если он есть, он будет вкручен в металлический корпус прибора.

   При необходимости измените соединение «земля-нейтраль» в зависимости от типа кабеля, который вы устанавливаете:

   Для четырехжильного шнура :

   Если на заземляющем винте нет соединительной перемычки или провода, плита готова для четырехштырькового шнура. Никаких изменений не требуется.

   Если имеется винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической пластины, снимите пластину с нейтральной клеммы на клеммной колодке (вы можете полностью снять пластину или оставить ее прикрепленной под винтом заземления). Если к винту заземления подключен небольшой белый провод, отсоедините его от земли и подсоедините к нейтральной клемме на блоке. Это внутреннее нейтральное соединение; вы подключите его к нейтральной клемме вместе с проводом нейтрального шнура, просто чтобы надежно закрепить его (он не будет служить цели).

   Для трехжильного шнура :

   Если нет винта заземления, никаких изменений не требуется.

   Если есть винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической ленты или небольшого белого провода, оставьте ленту или провод на месте. Никаких изменений не требуется. Провод имеет внутреннее соединение с нейтралью.

   Если имеется заземляющий винт, и он не соединен с нейтралью с помощью перемычки или провода, следуйте электрической схеме производителя, чтобы выполнить правильное соединение «земля-нейтраль».

   Ель / Кевин Норрис

3. Подсоедините шнур с четырьмя контактами (только четырехконтактный)

   Вставьте конец четырехжильного шнура в отверстие на задней панели плиты. Ослабьте или снимите винт на центральной клемме нейтрали и подсоедините белый шнур к клемме, затянув его под винтовой клеммой. Присоедините провод черного шнура к горячей клемме с помощью черного провода. Присоедините провод красного шнура к горячей клемме с красным проводом. Подсоедините зеленый провод шнура к винту заземления на корпусе плиты. Плотно затяните все винты.

   Наконечник

   Две горячие клеммы взаимозаменяемы, и каждый провод горячего шнура может подключаться к любой горячей клемме. Цветовая маркировка горячих клемм не важна. Однако к каждой клемме должен быть подключен только один провод.

   Ель / Кевин Норрис

4. Подсоедините трехжильный шнур (только трехжильный)

   Вставьте конец шнура с тремя контактами в отверстие на задней панели плиты и расположите шнур плоской стороной к себе. Подсоедините провод центрального шнура к центральной (нейтральной) клемме и затяните винт клеммы. Подсоедините левый провод шнура к левой горячей клемме, а правый провод шнура подключите к правой горячей клемме. Горячие клеммы и провода шнура взаимозаменяемы. Плотно затяните все винты.

   Ель / Кевин Норрис

5. Установите зажим для снятия натяжения

   Установите зажим для снятия натяжения, чтобы закрепить шнур на задней части плиты. Его цель — зажать шнур, чтобы защитить проводное соединение и предотвратить повреждение шнура. Обычно это двухсекционный зажим, требующий сборки.

   Выверните винты, скрепляющие половинки хомута. Вставьте язычок верхней половины в отверстие для шнура и наденьте центр зажима на верхнюю часть шнура. Повторите с нижней половиной на нижней стороне шнура. Установите винты на место и плотно затяните зажим на шнуре. Вы можете осторожно сжать две половинки вместе плоскогубцами при установке винтов. Не затягивайте зажим слишком сильно, так как это может повредить изоляцию шнура и оголить провод. Это опасно и может привести к электрическому пожару.

   Ель / Кевин Норрис

6. Установите на место крышку

   Установите на место защитную пластину или кожух над полостью проводки, чтобы завершить установку. Убедитесь, что все элементы управления на диапазоне выключены. Вставьте шнур в розетку плиты и проверьте функции плиты, чтобы убедиться в их правильной работе.

   Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Маллин, Рэй С. и Дж. Филип Симмонс. Электропроводка: жилая . 17-е изд., Delmar Cengage Learning, 2012.

2. Не используйте изношенные или потрескавшиеся электрические шнуры . Пожарная служба Фонда Нью-Йорка.

Должна ли электрическая духовка быть жестко подключена? – Мои бюджетные рецепты

Электрические духовки — это фантастические устройства, которые позволяют с невероятной легкостью готовить самые разные блюда. На мой взгляд, это один из самых универсальных и незаменимых кухонных приборов на любой кухне.

Однако электрические духовые шкафы не рекомендуется использовать с розеткой. Вместо этого производители электрических духовок рекомендуют, чтобы прибор был подключен к электрической системе квалифицированным специалистом.

Рекомендуется для обеспечения безопасности вашего прибора и контура в долгосрочной перспективе, поэтому часто входит в стандартную комплектацию или в качестве дополнения при покупке новой электрической духовки в большинстве крупных магазинов.

В некоторых случаях после оценки квалифицированным специалистом может быть рекомендовано или разрешено использование вашего прибора с розеткой.

Содержание

Для духовых шкафов требуется выделенная цепь

Из-за требований к электропитанию устройства, которое сильно нагревается, вашей духовке потребуется выделенная цепь.

Выделенная цепь — это цепь, которая не использует питание совместно с какой-либо другой машиной. Для электрической духовки требуется цепь с напряжением 240 В. Стандартная розетка имеет напряжение 120В.

Как узнать, может ли розетка безопасно питать духовку

Розетки на 240 В можно определить по количеству штырей, которые они содержат. Если у вас старый дом, ваша розетка, скорее всего, будет трехконтактной. Если ваш дом более современный или был обновлен, розетка будет оснащена четырьмя контактами (три контакта плюс заземляющий провод).

Вилка на 240 В не подходит к розетке на 120 В. Любая попытка сделать это может привести к поломке или небезопасной вилке. Остановитесь, если вы попытались включить электрическую духовку в розетку 220 В. Прежде чем двигаться дальше, замените шнур питания. Или вы можете проверить его у квалифицированного электрика, чтобы убедиться, что он по-прежнему безопасен в использовании.

Из соображений осторожности можно проверить розетку мультиметром. Я рекомендую цифровой мультиметр AstroAI 6000 Counts от Amazon. Этот мультиметр позволит вам измерять напряжение, а также проверять провода под напряжением, а также содержит полезные инструкции для начинающих пользователей.

Быстрая проверка блока предохранителей позволит убедиться, что ваша розетка имеет правильную маркировку. Быстрый просмотр поможет избежать дорогостоящих проблем в будущем и быстро определить, не перегорел ли предохранитель.

Важно помнить, что духовка должна быть единственным прибором, питаемым от этой розетки. Выбрав розетку, убедитесь, что другие приборы (или светильники) не питаются от этого источника.

Что делать, если у вас есть только розетки на 120 В

Предположим, вы проверили свои розетки и не можете найти ни одну, отвечающую требованиям мощности вашей электрической плиты. Или единственная совместимая розетка находится слишком далеко от вашей духовки или в настоящее время используется. Затем вам нужно будет внести коррективы в текущую настройку, прежде чем безопасно использовать свой диапазон.

Если у вас есть розетки только на 120 В, вам придется переоборудовать их на 240 В. Сделать это легко при правильном оборудовании и мерах предосторожности.

Однако работа с электрическими розетками является опасным процессом. Если вы не уверены в своих способностях, обратитесь за помощью к лицензированному электрику в вашем регионе.

Как преобразовать розетку 120 В в розетку 240 В

Розетки 120 В можно легко преобразовать в розетки 240 В за 16 шагов, используя всего четыре источника питания.

Посмотрите это видео, чтобы наглядно продемонстрировать, как переоборудовать розетку:

Для переоборудования необходимы следующие материалы:

• Отвертка
• Черная/красная изолента Q230 30-амперный двухполюсный автоматический выключатель типа QP от Amazon, поскольку он подходит практически ко всем электрическим панелям и обеспечивает качественное питание. )
• Плоскогубцы для регулировки любых проволочных петель, чтобы они подходили

Первые шаги наиболее важны для вашей безопасности:

1. Проверьте цепи, чтобы убедиться, что к ответвленной цепи подключено только одно устройство. Вставьте что-нибудь в каждую розетку (можно использовать лампу или мультиметр), затем отключите цепи в автоматическом выключателе по одной. Это должно отключить питание подключенного элемента. После того, как вы подтвердите, что в розетку больше не подается питание; пометьте автоматический выключатель.
2. Убедившись, что выключатель выключен, осмотритесь и убедитесь, что к этой цепи ничего не подключено. Переключите выключатели света и проверьте другие активные предметы.
3. Отвинтите переднюю часть розетки и осмотрите провода внутри:
   1. Черный/красный/синий/желтый (в порядке сходства цветов) провод — это горячий провод (на нем есть напряжение).
   2. Бело-серый провод — это нейтральный провод.
   3. Зеленый провод — это заземление.
4. Снимите розетку 120 В и проверьте датчики цепи, чтобы убедиться, что вы используете подходящий провод и розетку:
   1. В цепи на 15 ампер должен использоваться провод калибра 14.
   2. В цепи на 20 А следует использовать провод калибра 12.
5. Оставьте приблизительно 15 сантиметров торчащего провода.
6. Пометьте существующий нейтральный провод черной/красной изолентой, потому что он станет горячим проводом в вашей новой установке.
7. Убедитесь, что все провода имеют хорошие петли для соединения с винтами.
8. Подсоедините провод заземления к винту заземления.
9. Подсоедините два горячих провода к латунным винтам на розетке.
10. В блоке предохранителей выключите главный выключатель, прежде чем снимать панель.
11. Вам понадобятся два автоматических выключателя, расположенных рядом друг с другом, чтобы создать розетку на 240 В. Попробуйте использовать автоматический выключатель на 120 В рядом с существующим автоматическим выключателем на 120 В. В противном случае вам нужно будет переместить все соединение на новое место.
12. Проследите нейтральный провод, который мы преобразуем в провод под напряжением, в блок предохранителей и отвинтите от нейтрального стержня коробки.
13. Используйте черную/красную изоленту, чтобы пометить провод как горячий.
14. Удалите существующий выключатель и соседний пустой выключатель. (Чтобы в новой розетке было напряжение 240 В, новый выключатель должен иметь соединения с обеими шинами — с обеих сторон — в блоке предохранителей) выключатель.
15. Включите главный выключатель и проверьте питание новой розетки 240В.

И последнее соображение: если ваша плита находится в пределах шести футов (1,8 метра) от источника воды (например, вашей кухонной раковины), код требует защиты GFCI.

GFCI означает прерыватель цепи замыкания на землю.
