Что такое монтаж (установка) окна по ГОСТ и для чего он нужен? -Статьи и пресса

Для того, чтобы новое пластиковое, или любое другое  окно приносило комфорт, уют, тепло и имело эстетичный внешний вид, оно должно быть качественно установлено. В России такой сложный и разнообразный климат, что вопрос монтажа особенно актуален. Существует несколько технологий монтажа окон, но лишь одна из них, по мнению профессионалов оконной отрасли, является действительно качественной и надежной для условий России – монтаж окон по ГОСТ  с созданием трехслойного вентилируемого монтажного шва.

И совершенно не важно, производится ли установка окон в новых помещениях, либо в старых в процессе ремонта, такой, с первого взгляда, малосущественный момент, как монтаж окон по ГОСТу, вернее выполненный не по ГОСТ, может повлечь за собой серьезные проблемы в их дальнейшей эксплуатации.

Принцип установки окон по ГОСТу (ПВХ, деревянных, алюминиевых)

Стена и оконная рама никогда не соединяются герметично, между ними всегда остается зазор. Его размеры могут быть разными – в  зависимости от конструкции оконной рамы,  состояния оконного проема и других факторов. Неизменным остается одно – зазор есть всегда и после монтажа окна он превращается в монтажный шов, который по сути является неотъемлемой частью этого окна. И совершенно не важно пластиковое это окно, деревянное, или изготовленное из алюминиевого профиля – монтажный шов – его неотъемлемая часть. Чтобы превратить этот зазор в надежное продолжение окна, необходимо сделать его правильный монтаж. Такой монтаж должен быть произведен по ГОСТ 30971 – 2012 с использованием лент  ПСУЛ, а также паронепроницаемых и диффузионных лент. Последние часто называют гидроизоляционные ленты для окон.

Таким образом, Ваше новое окно всегда будет состоять из двух элементов – непосредственно оконной конструкции и работы по установке ее в оконный проем.

Если одно из двух будет не удовлетворять нужным критериям, потребуется или новая оконная конструкция, или перемонтаж существующей.

Исходя из того, что непосредственно оконная конструкция проходит многократный контроль качества у производителя – и на стадии производства и на стадии продажи (контроль ОТК перед отгрузкой заказчику), а также дотошный визуальный контроль  с Вашей стороны, с ней, как правило вопросов почти не возникает. Конечно, если ее производитель – солидная оконная компания, заботящаяся о своей репутации, а не фирма – однодневка. А вот с монтажем сложнее. Во-первых, монтаж купленного вами окна не всегда производит тот, кто вам его продал. Зачастую многие производители окон передоверяют его другим специализирующимся непосредственно на монтаже фирмам. Это нормально, если такая фирма не создается на один сезон. Но бывает и обратное. Кроме того, некоторые производители оконных конструкций передоверяют монтаж просто третьим лицам, таким образом полностью снимая с себя ответственность за его качество. Внимательно изучайте договор не только на изготовление оконной конструкции, но и на ее монтаж, имея ввиду, что эти работы, в большей своей части, — услуги скрытого качества.

После монтажа  и отделки оконных откосов большую часть  работ визуально уже не проконтролировать, при этом получить акт о выполнении скрытых работ вам вряд ли удастся.

И если монтаж произведен не в соответствии с ГОСТ, в любом случае, вопрос времени, придется ремонтировать монтажный шов, а это, как правило, сопровождается переделкой внутренней, и часто внешней отделки оконного проема. Такие работы вновь напомнят вам о прелестях хоть и небольшого, но настоящего ремонта части помещения.

Это главное, почему к вопросу монтажа окон нужно подходить так же тщательно, как и к выбору самой оконной конструкции.

Герметизация монтажного шва – один из важнейших элементов монтажа окна. Готовый монтажный шов должен состоять из трех функциональных слоев: центрального – тепло-звукоизоляционного,  и двух краевых, защищающих его от внешних и внутренних воздействий (гидроизоляционного паропроницаемого с наружи и внутреннего –пароизоляционного слоя. Принцип работы такого трехслойного монтажного шва – полная пароизоляция изнутри помещения и наличие водоотталкивающего и паропроницаемого слоя снаружи. Об этом подробнее поговорим далее.

Почему разрушается монтажный шов

В процессе эксплуатации узел примыкания должен быть устойчив ко всем воздействиям, которые на него оказываются. Список воздействий на узлы примыкания и различные их элементы достаточно широк. Со стороны улицы действуют ультрафиолетовое излучение, осадки, ветровые нагрузки, низкие температуры. В плоскости СПК действует собственный вес конструкции. Со стороны помещения влияет влажный воздух, также сюда можно отнести и нагрузки, создаваемые человеком при эксплуатации СПК, и изменение распределения масс элементов СПК.

Обратим внимание на два главных фактора, пагубно влияющих на монтажный шов – влажность и ультрафиолет.

Влажность

Внутри практически любого монтажного шва узла примыкания СПК к ограждающей конструкции находится утеплитель, в качестве которого чаще всего применяется полиуретановый пенный утеплитель (монтажная пена).

Как известно, любой утеплитель эффективно работает только в сухом состоянии, а при намокании теряет свои теплоизоляционные свойства, поэтому необходимо сохранять его в максимально сухом состоянии. Кроме того, постоянно влажная пена – отличная среда для развития различных бактерий и микроорганизмов.  Существует несколько источников влаги:

•     влага, проникающая в утеплитель из помещения вместе с воздухом;
•     влага, образующаяся в конденсатной зоне стены и монтажного шва;
•     жидкая влага в виде осадков снаружи.

Технология качественного монтажа заключается в создании монтажного шва отвечающего основному требованию «изнутри плотнее, чем снаружи». Этот принцип диктуется законами физики, отвечая реальным условиям эксплуатации узлов примыкания. Нарушение указанного основного требования может повлечь за собой во многих случаях серьезные неприятные последствия из-за ускоренного разрушения утеплителя находящегося в монтажном шве.

Суть требования (принципа) заключается в том, что при большой разнице в температурах воздуха внутри помещения и вне его (в холодное время года), а также разнице в абсолютной влажности (зимой влагосодержание воздуха внутри помещения значительно выше, чем снаружи), образуется поток водяных паров, направленный изнутри помещения наружу. Этот поток не должен попадать в утеплитель, поэтому изнутри монтажный шов и весь узел примыкания должен быть максимально плотным. Для этого используются паронепроницаемые ленты для монтажа окон (или паронепроницаемые ленточные герметики).

Учитывая, что большинство стеновых конструкций накапливают внутри себя влагу*,  ее также необходимо максимально быстро вывести наружу, и именно поэтому снаружи монтажный шов должен быть максимально паропроницаемым. Применение паронепроницаемых материалов со стороны улицы резко увеличивает вероятность образования конденсата внутри монтажного шва, поскольку из-за паронепроницаемой наружной зоны монтажного шва происходит повышение упругости водяных паров в этой зоне и, как следствие резко увеличивается вероятность образования конденсата и соответственно промерзания монтажного шва.

Исходя из сказанного, применение паронепроницаемых материалов на внешнем контуре монтажного шва недопустимо. То есть, условно говоря, монтажный шов должен «дышать наружу».

*откуда вода появляется внутри стен и других конструкций?

Влагонасыщение ограждающих конструкций.

Климатические параметры воздуха как вне помещений, так и микроклимат самих общественных, жилых и иных помещений характеризуется как правило двумя величинами: температурой и влажностью (атмосферное давление, запыленность и должная работа вентиляции в рамках данной статьи рассматривается не будет).

С температурой все ясно — достаточно посмотреть на градусник, расположенный в затененном месте и определить температуру  в градусах Цельсия или по шкале Фаренгейта (кому, что ближе). С влажностью несколько иначе. Какая влажность нас интересует: абсолютная или относительная? Абсолютная влажность воздуха это величина показывающая какое количество воды, в виде пара, может удерживаться в воздухе не конденсируясь, не переходя в другое агрегатное состояние – в воду. Единицей измерения данной величины является: г/м³, то есть по сути абсолютная влажность воздуха – это плотность водяного пара в воздухе.

Отношение массовой доли водяного пара к максимально возможному ее содержанию при конкретной температуре является относительной влажностью воздуха и измеряется в процентах. Относительная влажность воздуха напрямую связанна с температурой этого же воздуха. При нагреве воздушных масс их относительная влажность будет снижаться, в то же время при их охлаждении будет увеличиваться. Достигнув 100% относительной влажности парообразная влага начнет конденсироваться.

Количество водяных паров определяет величину парциального давления водяного пара во влажном воздухе. Большее парциальное давление соответствует большему содержанию воды в воздухе.

Температура при которой влага воздуха начинает конденсироваться называется – температурой точки росы.

В жилых и общественных помещениях в период отопительного периода температура воздуха практически всегда выше уличных температур. Как следствие и абсолютная влажность воздуха выше, и парциальное давление пара. Чтобы уравновеситься с парциальным давлением уличного воздуха  парообразная влага, совместно с воздушными массами мигрирует через систему вентиляции,  неплотности строительных конструкций, например,  монтажные швы, места примыканий плит между собой и со светопрозрачными заполнениями  (окнами) и через сами ограждающие конструкции.

В зависимости от паропроницаемости материалов применяемых для тех или иных конструкций, а также их чередованию (размещению), конструкции насыщаются влагой. В строительстве тенденции направлены на минимизацию влагонасыщения конструкций, для чего применяются материалы и технологии снижающие данный процесс. Достигается это размещением пароизоляционных материалов ближе к внутренней поверхности ограждающей стены и более паропроницаемых к внешней, обращенной к улице.

Парообразная влага, все-таки попавшая на стену или сразу же конденсируется, при температуре поверхности стены ниже или равной температуре точки росы для данной влажности воздуха, или проникает в толщу стены.

При отсутствии пароизоляционного слоя парообразная влага перемещается по материалу стены, пока не снизит свою температуру до температуры точки росы, где и конденсируется и уже в виде воды продолжает перемещаться далее.

Крайне нежелательно наличие  влаги в конструкциях в обоих состояниях. Так пар при снижении температуры превращается в воду, а вода увеличивает теплопроводность материалов стены и при замерзании разрушает их.

Ультрафиолет

Центральный слой монтажного шва, как мы уже говорили, состоит из монтажной пены – пенополиуретанового композита. Это материал совершенно не стоек к солнечному ультрафиолетовому излучению и разрушается под его воздействием за несколько месяцев, превращаясь в не стойкую к любым физическим воздействиям субстанцию. Разрушающийся утеплитель можно без труда определить визуально по цвету – это темно коричневый и близкие к нему оттенки. Цвета же качественного продукта – от желтого до бледно-желтого.

Разрушившийся утеплитель не только перестает выполнять свое назначение в шве, но и представляет интерес для различных микроорганизмов за счет накопления там питательной среды для них.

Как правило, если центральный слой не защищен, или защищен не правильно (не по технологии ГОСТ 30971-2012), его полное разрушение от воздействия солнечного ультрафиолетового излучения  и связанное с этим продувание шва оконной конструкции произойдет через два – три года, а в отдельных случаях и через год, если окно выходит на южную сторону света.

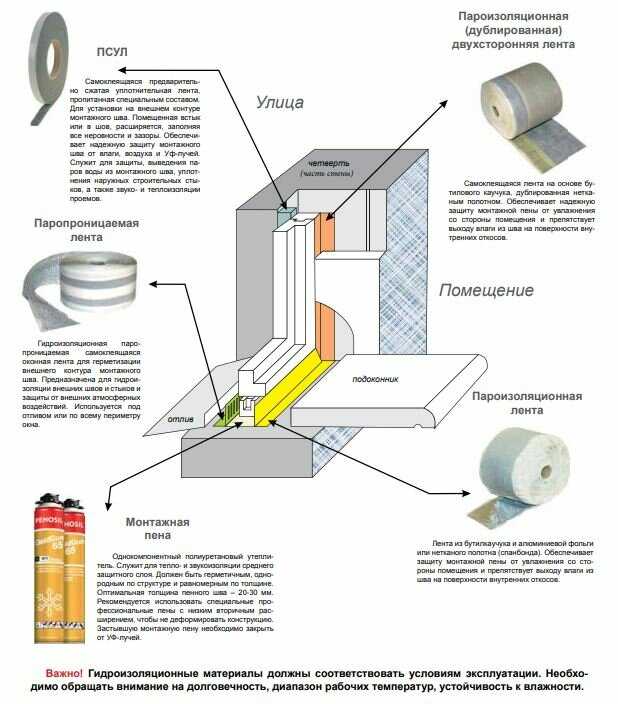

Состав монтажного шва

Внешний слой шва

Исходя из вышеописанного, материал внешнего (условно говоря, защитного), слоя монтажного шва – при условии монтажа окна по ГОСТ — должен быть паропроницаемым для выведения влаги из утеплителя во внешнюю среду. При этом он должен быть гидроизоляционным для противостояния осадкам, устойчивым к воздействию ультрафиолета (солнечные лучи), эксплуатационным температурам (как низким, так и высоким), а также к эксплуатационным деформациям. Наиболее подходящим материалом по совокупности факторов является

ПСУЛ – паропроницаемая саморасширяющаяся уплотнительная лента.

Кроме основных – защита шва от внешних воздействий и его вентиляция, важнейшей функцией ПСУЛа является компенсация подвижек оконной конструкции вследствие ее термических деформаций, которые могут составлять до 10-15% от размера торцевого зазора.( Еще большие значения наблюдаются при эксплуатации оконных конструкций, изготовленных из ламинированных или окрашенных в массе ПВХ элементов). Полезно будет отметить, что кроме выполнения всех требований ГОСТа по монтажу окон, ПСУЛ является также и элементом внешней финишной отделки, не подразумевающей установку каких-либо декоративных элементов, штукатурку, либо дополнительную герметизацию.

Центральный слой монтажного шва – утеплитель.

В качестве утеплителя допустимо применение многих видов материалов, но наиболее подходящим является полиуретановый пенный утеплитель, или как его принято называть – монтажная пена.

Обладая высоким сопротивлением теплопередаче, он мало воздухопроницаем и имеет довольно высокую адгезию со многими строительными материалами. Это самый оптимальный продукт, поскольку имеет идеальные характеристики, удобен в применении, и после полимеризации становится экологически чистым, не выделяя вредных элементов.

Внутренний слой монтажного шва

Внутренний слой монтажного шва, выполненного по ГОСТ – это пароизоляционные ленты. Они также, как и ПСУЛ, предназначены для защиты монтажной пены (центрального слоя монтажного шва) от влаги, находящейся в помещении и имеющей возможность проникнуть внутрь утеплителя.

Для создания пароизоляционного эффекта, в разрезе монтажа окон по ГОСТ, идеально подходят ленточные изоляционные материалы на основе армированной алюминиевой фольги. Пароизоляционные ленты, сделанные из такого материала, обладают большей прочностью и большей долговечностью по сравнению с лентами на основе бутилкаучука, а также значительно более простой технологией применения и долговечностью по сравнению с мастичными герметиками. Контроль качества применения таких пароизоляционных лент, сводится к минимальному количеству операций, большая часть которых выполняются на объекте, без разрушения выполненного монтажного шва. Одна часть ленты крепится на оконную коробку, вторая – к стене. Таким образом, центральная часть ленты образует защитный слой для монтажной пены.

Каждый слой, помимо основных функций, может выполнять дополнительные функции. Например, лента ПСУЛ обладает высоким сопротивлением теплопередаче, а пароизоляционные ленты на основе алюминиевой фольги могут играть роль отражающей теплоизоляции.

Нижняя наружная часть шва оконной конструкции

Нижняя часть  шва оконной конструкции должна быть тоже надежно защищена. Под оконным отливом необходимо установить диффузионную ленту. Гидроизоляционный материал, используемый для производства диффузионных лент обладает двумя свойствами – не пропускает через себя воду, но пропускает водяные пары. Не смотря на наличие отлива, часть воды все-таки затекает внутрь, попадает на диффузионную ленту и сливается по ней на улицу. Однако, вода может появиться и под диффузионной лентой – в зоне утеплителя (через стены, см ссылку выше). В этом случае вода испаряется и ее пары через паропроницаемую диффузионную ленту выходят в атмосферу.

Подведем итог

Итак, что такое монтаж по окон ГОСТ? Монтаж окон по ГОСТ, в данном случае 30971-2012, — это способ установки окна, при котором используется принцип трехслойного монтажного шва, где центральный его слой – утеплитель, снаружи защищен лентой ПСУЛ, или диффузионной лентой, а изнутри – пароизоляционной лентой. Только при таком способе монтажа окон, с применением герметизирующих лент,  можно говорить о какой-либо гарантии на монтаж. При этом ГОСТ 30971-2012 подразумевает долговечность материалов для монтажа окон (ПСУЛов, диффузионных и пароизоляционных лент),

а значит и самого монтажного шва — не мене 20 лет.

Этот срок эксплуатации гарантирован при применении наших материалов для монтажа окон.

Действующие ГОСТы на монтаж пластиковых окон — монтаж окон пвх по госту в Санкт-Петербурге

Категорий людей, которых интересует видео или инструкция для монтажа окон ПВХ по ГОСТУ, две: Во-первых, это работники строительных компаний, воспитанники строительных учебных заведений, которым предстоит сдавать квалификационный экзамен. Во-вторых, это собственники домов и квартир, которые решили, что в жилье следует провести безупречно правильный монтаж пластиковых окон по ГОСТУ. На вторую группу людей в первую очередь ориентирована наша статья. Поэтому в материале будет меньше номеров стандартов СНиПов и других нормативных документов, цитирования положений официальных норм. Сосредоточимся на том, что следует делать при монтаже окон своими руками или как правильно проверять работу наемных монтажников.

Правда ли, что монтаж пластиковых окон по госту – это не обязательно?

Правда в том, что по оценке мастеров оконного завода «Лабрадор» в северо-западном регионе страны 65-70% оконных конструкций установлены с неполным соблюдением норм государственных (в случае СНГ – межгосударственных) стандартов. Поскольку в половине случаев требования не соблюдаются, но катастрофы или массового недовольства жильцов не наблюдается, напрашивается вывод, что это не критично. Однако это так пока, как говорится, не клюнет жареный петух. – Ситуация кажется нормальной (из оконного проема не дует, створки открываются-закрываются), волноваться не о чем. Но как только дело дойдет дело до ремонта в квартире или при перестановке мебели по ПВХ профилю случайно произведут удар, окажется, что рама закреплена плохо, а монтажный шов (застывшая пена) разрушился, поскольку не был должным образом защищен. Экспертное мнение таково: если монтаж пластиковых окон произведен по ГОСТу, с полным соблюдением инструкции, то светопрозрачные конструкции безаварийно прослужат в среднем на 5-10 лет дольше.

Действующий ГОСТ на монтаж ПВХ окон

Поскольку наш материал не рассчитан на экзаменаторов и экзаменуемых, информацию приведем кратко.

ГОСТы 30674-99 и 30971-2012 – это в данном случае основные рабочие документы. В них описаны характеристики оконных конструкций из ПВХ и правила их монтажа. Оговоримся, что на мансардные и раздвижные пластиковые светопрозрачные конструкции действие нормативных актов не распространяются. Собственно, действующий ГОСТ на монтаж пластиковых окон – это 30971-2012, а 30674-99 описывает правила проверки металлопластиковых конструкций перед началом установки.

Если же говорить о комплексе нормативных документов, охватывающих сферу изготовления, установки окон ПВХ и последующей защиты монтажного шва, то это широкий перечень актов, который систематизирован в ГОСТе Р 56926-2016. Опять же оговоримся, что стандартом устанавливаются нормы для многоэтажного, но не частного жилья. В список документов, которыми должны руководствоваться мастера, входят:

• ГОСТ 24866-99 – требования к стеклопакетам
• ГОСТ 30673-99 – требования к металлопластиковому профилю, подоконникам, отливам, отделке откосов и так далее
• ГОСТ 52749-2007 – правила использования защитных паропроницаемых пленок и лент,

а также другие, нормирующие требования к фурнитуре (скобы, замки, подвесы), измерительным инструментам и так далее.

На них тем более не будем останавливаться, главные, актуальные для нас акты – ГОСТ 30674-99 и ГОСТ 30971-2012.

Схема (технологическая карта) монтажа окон ПВХ по ГОСТу

В строительных компаниях и даже индивидуально у мастеров технологические карты незначительно отличаются. Но в целом соблюдается четкая последовательность. Не станем подробно расписывать каждый пункт, сосредоточимся на тех, где «мастера» нередко допускают отклонения от требований ГОСТ 30971-2012

• Осмотр объекта и замеры
• Подготовка оконного проема и, при необходимости, повторные замеры

Это принципиальный момент, особенно если речь идет о старых домах, где проводились перепланировки, капитальные ремонты. В этих случаях при демонтаже старых деревянных окон, подоконников может выявиться полость в подоконной плите, трещины и осыпание строительных поверхностей под отделкой откосов и т. п. Это вызывает необходимость проведения работ по шпаклевке трещин, укреплению стен грунтовкой, бетонированию пустот.

В некоторых случаях это приводит к значительному изменению габаритов оконного проема, которые следует учитывать при замерах, изготовлении окон ПВХ на заводе.

Если строго следовать букве ГОСТа, то может потребоваться даже согласование работ с контролирующими органами. Например, стандарт указывает, что при выявлении несоответствия размеров конструктивного элемента (в нашем случае – оконного проема) проектной документации эти несоответствия устраняются. Опытные мастера рекомендуют в этом случае не действовать буквально по нормам. Главное – получить прочные, не осыпающиеся поверхности оконного проема, прочную основу для монтажной пены.

• Доставка оконной конструкции на объект, её осмотр и разборка при необходимости

В ГОСТе нет требования безусловной разборки окна (снятие створок или стеклопакета) – это делается из соображений безопасности (например, разборка обязательна при работах на 12 этаже и выше) и удобства работы.

• Крепление рамы в оконном проеме

Крепят одним из двух способов – саморезами через металлопластиковый профиль рамы или с использованием вмонтированной арматуры. Но это делается только после установки рамы на брусках, выравнивания во всех плоскостях и фиксации клиньями. Максимальная погрешность выравнивания – 3 мм между предельно удаленными точками конструкции в любой из плоскостей. При креплении рамы саморезами или анкерами мастера обычно руководствуются правилом «одно крепление на 30-40 см периметра». В ГОСТе предусмотрены более надежные варианты в зависимости от типа стеклопакета и числа откидных створок. В частности, двухстворчатое окно с одной глухой створкой и двухкамерным стеклопакетом по норме крепится 14 анкерами.

• Сборка (установка створок) окна, если проводилась разборка
• Заполнение монтажной пеной (запенивание) зазоров между рамой и откосами, горизонтальными элементами оконного проема

В этой части на практике наблюдается наибольшее число нарушений требований ГОСТа к монтажу окон ПВХ. На представленных рисунках показано в разрезе, насколько сложен по структуре монтажный слой. А у горе-мастеров эта многослойная структура оказывается состоящей только из одной монтажной пены. Если работы такие «мастера» проводят в формате «под ключ», то в лучшем случае слой пены заштукатурят или закроют панелью. Но согласно требованиям ГОСТ 30971-2012, помимо утеплителя (пены) должны применяться материалы, решающие задачи пароизоляции, диффузии влаги из шва, звукоизоляции. При этом в любом случае слой пены защищают от воздействия УФ лучей.

• Установка отлива

Стандарт предусматривает только методически правильный вариант – крепление отлива под ПВХ профиль с утапливанием «ушек» в откосы. Под отливом прокладывается защитная пленка.

• Установка подоконника

И под подоконником тоже укладывается защитная лента.

Правила монтажа пластиковых окон по ГОСТу – как проверить

Если собрались проводить установку своими руками или контролировать каждый шаг монтажников, ещё раз перечитайте информацию выше. Также полезно ознакомиться с видео монтажа окна ПВХ по ГОСТу.

Но нередко хозяин дома занят, и не может скрупулезно следить за действиями мастеров-установщиков. В этом случае рекомендуем проводить проверку хотя бы в критически важных точках:

• Важно лично осмотреть оконный проем после демонтажа старого окна. По периметру не должно оставаться ничего не только осыпающегося, но и растрескавшегося, подозрительного в плане прочности. Если ветхие элементы обнаружены, немедленно поинтересуйтесь, как и чем монтажники проведут укрепление откосов. Если окажется, что такие работы не предусмотрены или предусмотрены на словах, но никаких грунтовок, пропиток мастера с собой не привезли – это недобросовестные работники, которые качественно окно не установят.
• Спросите прибывшую на объект бригаду, чем обеспечат гидро- и пароизоляцию монтажного шва, попросите показать привезенную ленту ПСУЛ и так далее. – Если подобные вопросы ставят установщиков в тупик, значит, соблюдать ГОСТ никто и не собирался.
• Проверьте число установленных анкеров или саморезов перед запениванием.
• Проверьте, что установлены описанные выше изоляционные слои монтажного щва после того, как нанесена пена, установлены защитные пленки под отливом и подоконником.

В заключение добавим, что технология монтажа окон ПВХ по ГОСТу (в формате «под ключ») требует немалого времени – от 2 до 4 и более дней. В первую очередь к увеличению продолжительности процесса приводят необходимость использования бетонных растворов с ожиданием высыхания смеси.
