Как подключить выключатель с одной клавишей: схемы подключения и видео

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм

2.

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм2.

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

  • электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

    При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

  • скрутки. Делаются при помощи плоскогубцев. Сняв ножом изоляцию на 1,5–2 см, переплетают провода в плотное соединение. После этого их пропаивают оловом и изолируют изолентой (не скотчем!). В случае подключения одной лампы таких соединений будет 3. Если домашняя сеть оборудована заземлением и используется трёхжильный кабель, все жилы «земли» соединяются в один узел внутри распределительной коробки.

    Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

  1. Нож.
  2. Электротехническая отвёртка.
  3. Бытовой индикатор напряжения.
  4. Плоскогубцы.

Из материалов под рукой должны быть:

  1. Провода нужной длины.
  2. Распределительная коробка.
  3. Клеммники или электромонтажная изолента.
  4. Патрон для лампы (и сама лампа).
  5. Одноклавишный выключатель.

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: https://aqua-rmnt.com/ehlektrosnabzhenie/rozetki-i-vyiklyuchateli-vidyi.html.

Фотогалерея: материалы для монтажа выключателя
Длина кабеля предварительно измеряется рулеткой на месте проведения работ
В зависимости от типа проводки нужно использовать наружные или встраиваемые (внутренние) распределительные коробки
Патрон крепится к потолку саморезами
Цоколь «правильного» выключателя может быть керамическим либо из качественной пластмассы

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

  • подключение контактов переключателя и лампочки;
  • коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

  1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

    К патрону подводятся два провода и крепятся винтами к соответствующим контактам

  2. После этого подсоединяется выключатель. Для этого нужно разобрать его — отсоединить клавишу, крепящуюся на пластмассовых защёлках, и достать керамический (или пластмассовый) цоколь.

    При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

  1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
  2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
  3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

    Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: https://aqua-rmnt. com/ehlektrosnabzhenie/kak-sdelat-prohodnoy-vyiklyuchatel.html.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

  1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

    Для соединения розеток друг с другом используются специальные перемычки

  2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
  3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
  4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

    Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Оцените статью: Поделитесь с друзьями!

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

  • Шуруповерт или отвертка.
  • Нож.
  • Перфоратор.
  • Изолента.
  • Зажимы.
  • Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

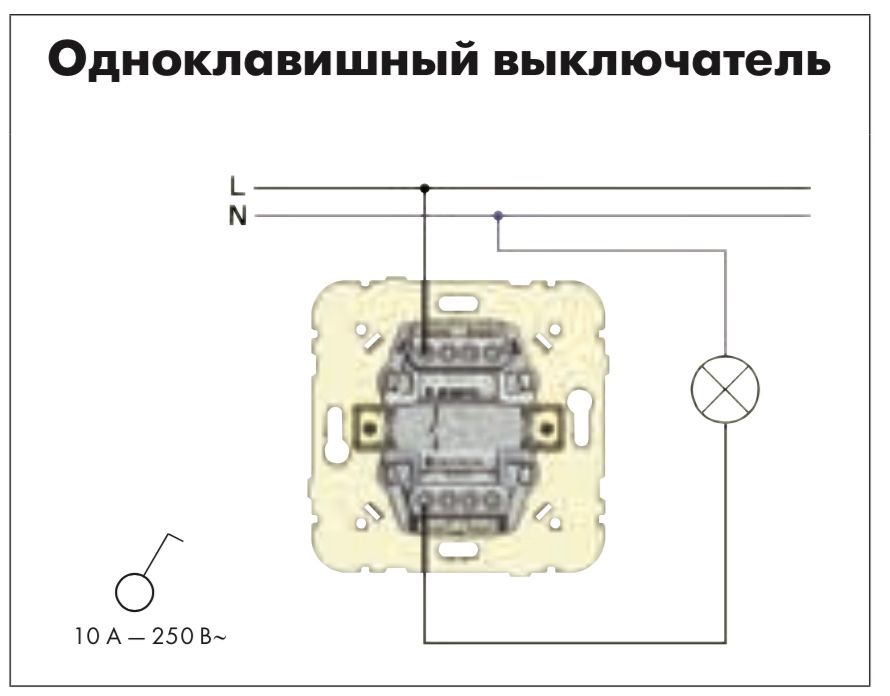

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)...

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник...

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все...

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 - это приходящий провод от щитка, а провод №2 - это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение "L" означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения "1" и "2" означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: - Неее пооонняял…
Хватает рукой провод, дергается от удара током:
- Все! Понял! Понял!

Как подключить выключатель | Заметки электрика

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Небольшое предисловие.

Помните, несколько дней назад я устанавливал квартирный электрический щиток? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.

По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его электропроводка требует замены, на что он меня убедительно уверял в обратном.



Начало работ

И вот я на месте. Взяв свой инструмент, я еще раз проверил исправность лампы в коридоре. Лампа действительно была исправна. После этого я приступил к поиску неисправности. Скажу сразу, что искать долго то и не пришлось.

Но обо всем по порядку, чтобы Вы представили о чем идет речь.

Несколько слов о самом выключателе и месте его установки. Одноклавишный выключатель внутренней установки расположен в коридоре. Вот так он выглядит.

С помощью этого выключателя включается освещение в коридоре. Освещение выполнено в виде одной энергосберегающей лампы. Поэтому в данной статье мы рассмотрим схему подключения одноклавишного выключателя для одной лампочки.

В статье о том, как повесить люстру Вы узнаете все способы установки и крепления люстры.



Схема подключения одноклавишного выключателя

Это самая простая схема подключения выключателя. Думаю, она не вызовет у Вас затруднений, т.к. на выключатель приходит всего 2 провода.

С квартирного щитка питание (фаза — провод красного цвета, ноль — провод синего цвета) приходит в распределительную коробку, которая находится в коридоре.

Важно знать!!! Читайте статью как правильно соединять провода в распределительной коробке.

Фаза (красного цвета) соединяется в распределительной коробке с проводом (красного цвета), который идет на выключатель. С выключателя провод (оранжевого цвета) уходит обратно в распределительную коробку, где соединяется с проводом (оранжевого цвета), идущим на нагрузку (лампу). Это и есть коммутируемая фаза на лампу.

Ноль (синего цвета) соединяется в распределительной коробке с проводом (синего цвета), который сразу уходит на нагрузку (лампочку). Для соединений проводов в распределительной коробке удобно использовать клеммы Ваго.

Вот аналогичная схема, только вместо одной лампочки, подключено пять.

Внимание!!! Выключатель всегда должен разрывать именно фазу, а не ноль.

Все это необходимо ради нашей же электробезопасности. При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про действие электрического тока на человека и несчастный случай на производстве (пример).

Если Вас интересует как подключить двухклавишный выключатель, то тогда читайте мою статью про схему подключения двухклавишного выключателя.



Ищем неисправность

Вернемся к неисправности.

Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью указателя напряжения приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо электропроводка от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).

Далее необходимо проверить приходит ли фаза на сам выключатель. Для этого нам необходимо снять клавишу выключателя. Только делать это нужно предельно осторожно, т.к. современные конструкции очень хрупки.

Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю. Вот здесь нам и нужно убедиться в наличии фазы на выводах.

Для этого опять же применяем указатель низкого напряжения »Контакт-55ЭМ», и производим замер приходящей фазы и уходящей.

И вот тут нас ждал «сюрприз».

Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.

Отключаем напряжение в квартире с помощью автоматического выключателя. Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или этажном щите находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.

Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.

И что мы видим?

А видим мы следующее. Один из проводов выпал из клеммы выключателя.

И еще видим, что полностью отсутствует цветовая маркировка проводов. Это и стоило ожидать, т.к. электропроводка в квартире достаточно старая.

Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.



Завершение работ

Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.

Выключатель подключен. Осталось только вставить его в металлический подрозетник и затянуть винты крепления выключателя.

А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.

Кстати, а Вы знаете почему мигает энергосберегающая лампа?

P.S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

  • - непосредственно сам выключатель;
  • - распределительная коробка;
  • - соединительные провода;
  • - изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Схема подключения выключателей - как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Как подключить выключатель с одной клавишей правильно?

Провести электромонтажные работы по подключению таких выключателей можно самостоятельно, для чего следует рассмотреть все особенности устройства одноклавишного выключателя, схемы подключения и другие нюансы.

Конструкция современных выключателей проста, но при этом достаточно хрупкая.

Зачастую она представлена следующими элементами:

  1. Клавиша – элемент, на который наживают при использовании выключателя. Стоит отметить, что его снять довольно просто, так как он крепится на заглушки. Небольшое воздействие позволит снять саму клавишу с посадочного места.
  2. После того, как клавиша была снята, можно увидеть винты крепления выключателя к подрозетнику. Они держат корпус на посадочном месте.
  3. Также, в корпусе расположены винты, которые предназначены для крепления электрического кабеля. Они также проводят электричество и при откручивании или закручивании при обесточенной цепи.

При рассмотрении конструкции, стоит отключить подачу электричества и проверить наличие напряжения при помощи индикатора. Пластиковые части конструкции не проводят электричество, однако внутри есть элементы, находящие под напряжением.

Схема подключения

Для того, чтобы провести правильное подключение выключателя, следует обратить внимание на схему подключения.

Зачастую она состоит из следующих элементов:

  1. Автомат, который может быть расположен в квартире или на ластичной площадке. Он срабатывает при коротком замыкании или сильном скачке напряжения, позволяет обесточить одну или сразу несколько комнат в зависимости от вида схемы питания, которая использовалась.
  2. Распределительная коробка, в которой часто проводится соединение электрического кабеля или его разветвление.
  3. Выключатель.
  4. Потребитель электричества.

Подробная схема подключения выглядит следующим образом:

  1. С квартирного щитка или автомата подается 2 кабеля: одна фаза и «ноль».
  2. Ноль сразу идет на потребитель электричества.
  3. Фаза идет на одноклавишный переключатель.
  4. В закрытом состоянии цепь разомкнута, фаза обрывается на выключателе.
  5. Вторая часть прерывателя цепи через коробку идет на потребитель энергии.
  6. При включении происходит соединение цепи.

Подобным образом происходит подключение обычного потребителя энергии. Схема проста, и для ее создания не нужно иметь особых навыков или знаний.

Особенностью подключения выключателя с 1 клавишей можно назвать подачу всего 1 провода с фазой на выключатель и его выход, к примеру, на лампу. Для того, чтобы осуществить работу защитного автомата, следует также подвести к потребителю электроэнергии «ноль».

Необходимые инструменты и материалы

индикатор напряжения

Для того, чтобы провести работы самостоятельно нужно иметь следующие инструменты:

  1. Индикатор – специальное приспособление, которое позволяет определить наличие тока в проводнике. Без этого инструмента не проводится ни одна работа с электричеством. Стоимость индикатора невелика.
  2. Отвертка нужна для того, чтобы провести разбор выключателя и зажим кабеля в посадочных гнездах. При выборе, стоит учесть, что производители зачастую используют фигурные болты. Отвертка должна иметь ручку из изоляционного материала. Чем длиннее стержень, тем больше защита отвертки.
  3. Плоскогубцы понадобятся для того, чтобы провести очистку кабеля и его подгонку под посадочные гнезда. Использовать плоскогубцы также нужно с ручками, которые изготовлены из изоляционного материала.

Также, не стоит забывать о том, что гнездо для корпуса должно быть точно подогнано под определенные размеры. В зависимости от того, из какого материала сделано основание, можно использовать перфоратор или другие инструменты для образования выемки.

В ходе работы могут понадобиться следующие материалы:

  1. Кабель, который подбирается с учетом возникающей нагрузки.
  2. Изоляционный материал, который представлен изолентой.
  3. Распределительная коробка.
  4. Сам выключатель.

Имея в наличии вышеприведенные материалы и инструменты можно приступать к работе.

Пошаговая инструкция по установке

Работа по монтажу рассматриваемой схемы подключения выполняется в несколько этапов.

При этом, стоит сначала продумать расположение всех элементов, учесть их особенности:

  1. Первым этапом можно назвать размещение распределительной коробки. При выборе места ее расположения, нужно учесть следующее:
    • Должна располагаться вдали от воды или источника влаги.
    • Если есть возможность, распределительная коробка утапливается в стену. Для нее создаем нишу.
    • При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. После того как было выбрано месторасположения, проводим монтаж распределительной коробки.
  2. Следующим шагом можно назвать создание штроб для кабеля или защитной коробки, если не будет проводиться его углубление. Кабель укладывается и проводится через распределительную коробку. При обрезке кабеля у источника питания, потребителя и переключателя, следует оставлять запас. Подключение к источнику питания проводится в последнюю очередь.
  3. Третьим этапом можно назвать создание посадочной ниши для коробки выключателя. Выбирается наиболее подходящее место и образуется отверстие, которое точно подгоняется под размеры корпуса. Если будет проводиться крепление сверху, просто намечаем месторасположения. После этого проводим следующие работы:
    • Вставляем коробку в нишу и проводим ее крепление при помощи винтов, которые нужно закрутить до упора.
    • Концы кабеля, которые ранее зачистили, следует укоротить до нужной длины, вставить в посадочные места и зажать винтами. Не нужно оставлять длинные концы, так как они могут соприкоснуться, и возникнет КЗ. Однако, очень короткие концы тоже проблема: если кабель отгорел со временем его нужно зачистить и его длины может не хватить. Эти нюансы следует учесть при проведении работ.
    • Оголенный кабель внутри корпуса оставлять нельзя. Проводим их изоляцию и разводим в разные стороны.
    • Подключаем кабель к потребителю.
    • Подключаем кабель к источнику энергии, который должен быть обесточен.
    • Проводим изоляцию всех соединений, которые есть.
    • Устанавливаем клавишу на место.
    • Включаем источник питания. Если есть автомат, его выбьет при допущенной ошибке. При первом включении, следует быть рядом с автоматом на протяжении некоторого времени для того, чтобы быть готовым быстро обесточить цепь. Подобным образом проводится организация простой цепи с механическим прерывателем.

Техника безопасности

Особое внимание при работе с электричеством стоит уделять технике безопасности.

При ее рассмотрении можно отметить следующие нюансы:

  1. Все работы выполняются только с обесточиванием цепи. Не стоит надеяться на свою аккуратность и внимательность.
  2. После обесточивания цепи нужно убедиться в том, что никто не включит ее случайно. Для этого, можно закрыть щиток на ключ, поставить человека, который будет стоять около него.
  3. Несмотря на то, что автомат был выключен, стоит проверить отсутствие тока в цепи. Он может быть по причине того, что автомат неисправен, или что при создании цепи были ответвления, которые прошли не через автомат. Это часто встречается в старых домах.
  4. Несмотря на обесточивание цепи, контактировать с подключенным проводником к цепи питания можно только при помощи отвертки.
  5. Работа может выполняться только при условии нормальной влажности в помещении.
  6. Кабель не может быть проложен в сырых стенах.

Выполнить вышеприведенную работу можно самостоятельно в течение одного или нескольких часов. При выполнении работы, не стоит спешить, так как можно допустить ошибки. Особое внимание нужно уделять соединениям кабеля и стремиться сделать их как можно меньше. Это связано с тем, что именно места соединения считают главной уязвимостью цепи.

Статья была полезна?

0,00 (оценок: 0)

Как заменить однополюсный выключатель света

Большинство настенных выключателей в вашем доме - это однополюсные выключатели, которые управляют осветительной арматурой или розеткой с одной стены. Настенные выключатели со временем изнашиваются и нуждаются в замене, поскольку они используются очень часто. Если настенный выключатель потерял защелку или чувствует себя плохо, если вы замечаете гудение или треск при работе с ним, или если он не может управлять осветительной арматурой, пора заменить выключатель.

Электропроводка выключателя света

Выключатели света работают, обеспечивая рабочий разрыв провода цепи под напряжением, ведущего к осветительной арматуре или другому устройству.Поворот рычага переключателя открывает и замыкает цепь горячего провода, ведущую к осветительной арматуре, что позволяет вам включать и выключать его по желанию. В большинстве выключателей освещения нет подключения нейтрального провода, что делает замену довольно простой - достаточно просто отсоединить два горячих провода от старого выключателя и снова подключить их к новому выключателю. Для простого однополюсного переключателя вам даже не нужно обращать внимание на то, какой горячий провод подключается к какой винтовой клемме - они взаимозаменяемы.

Тем не менее, любой ремонт электрооборудования может привести к осложнениям.Это особенно вероятно, когда вы имеете дело со старой проводкой, где цветовая кодировка проводов может отсутствовать или когда вы сталкиваетесь с удивительным набором проводов, проходящих через электрическую коробку. Но главное - просто обратить внимание на то, какие провода подключены к переключателю, и убедиться, что они подключены таким же образом к новому переключателю.

Один очень распространенный усложняющий фактор - это то, как (и если) выключатель заземлен. В течение многих лет настенные выключатели обычно устанавливались без заземления.Если провода заземления цепи присутствовали в электрической коробке, они просто соединялись вместе, чтобы пройти через коробку. Но некоторое время назад электрический код предписывал, что настенные выключатели должны иметь заземление. В результате все новые переключатели, которые вы приобретаете, будут иметь зеленый винт заземления на монтажной планке. При замене старого переключателя вам необходимо подключить новый переключатель к заземляющим проводам схемы, даже если у вашего старого переключателя не было такого заземляющего соединения.

Когда звонить профессионалу

Замена настенного выключателя является одним из самых простых способов ремонта домашней электросети, но каждый раз, когда вы работаете с электричеством, существует вероятность поражения электрическим током.Замену выключателя света лучше всего выполнять домашним мастером, имеющим опыт ремонта электрооборудования и некоторое понимание схем. Если это не относится к вам, возможно, вам лучше вызвать электрика для выполнения этой работы. И не бойтесь звонить профессионалу, если вы начинаете ремонт, но обнаруживаете, что обстоятельства не такие, как вы ожидали.

Инструкции по подключению однополюсного переключателя

В каждом доме есть много однополюсных выключателей. Они используются для освещения, отключения печей, мусороуборочных машин и других вещей, требующих включения и выключения 120-вольтовой цепи.Узнайте, как легко подключить однополюсный выключатель. Это простое руководство поможет вам в кратчайшие сроки включать и выключать свет. С помощью нескольких электрических инструментов и данных инструкций вы можете заменить или установить однополюсный выключатель за короткий период времени.

Сложность: Легкая

Требуемое время: 15 минут или меньше

Что вам понадобится:

  • Выключатель однополюсный
  • Отвертки
  • Инструмент для зачистки проводов
  • Изолента

Этапы подключения однополюсного переключателя

  1. Сначала выключите питание
    Неисправные переключатели могут вызвать короткое замыкание, сделать вас уязвимыми для частей под напряжением и повысить вероятность поражения электрическим током.Как и при любом электрическом ремонте, который вы можете выполнить, безопасность должна быть вашей заботой номер один. Отключите цепь, над которой вы будете работать, и дважды проверьте ее с помощью тестера цепей или вольтметра. Никогда не предполагайте, что цепь отключена! Это касается новых и существующих электроустановок.
  2. Снимите существующий переключатель (при необходимости)
    Снимите крышку переключателя, удалив два винта. Теперь переключатель открыт. Выкрутите два винта, удерживающих переключатель на месте, и осторожно вытяните переключатель.Пришло время взять тестер еще раз и трижды проверить, не отключена ли цепь. Проверьте от зеленого винта заземления или металлической коробки до двух латунных винтов на переключателе. Если нет электричества, можно продолжать. Ослабьте два латунных винта и винт заземления. Снимите переключатель и выбросьте его.
  3. Зачистите электрическую изоляцию с проводов
    Если это новая установка, снимите 3/4 дюйма изоляции с проводов для выполнения соединений.
  4. Подключение нового переключателя
    Согните концы провода в форме полумесяца, чтобы он проходил вокруг винтов.Сначала затяните неизолированный медный или зеленый провод к зеленому винту заземления. Затем подключите два черных провода к оставшимся винтам медного цвета. Всегда затягивайте форму полумесяца вправо и по часовой стрелке. Это обеспечит хорошее и плотное соединение.
  5. Оберните изолентой для дополнительной безопасности
    После того, как соединения будут надежными, я предпочитаю обернуть переключатель изолентой в качестве дополнительной меры безопасности. Это исключает соприкосновение переключателя с боковой стороной коробки.Теперь нажмите переключатель в коробку для проверки. Возможно, вам придется отрегулировать провода в коробке, чтобы все подходило. Затяните два винта в коробке, стараясь удерживать ее как можно более вертикально. Установите крышку переключателя и затяните два винта. Вот, вы сделали это!
  6. Включите выключатель питания и тестирования
    Включите цепь на панели выключателя и проверьте, все ли работает. Выключатель должен включать и выключать свет. Убедитесь, что переключатель света установлен правильно, посмотрев на тумблерную часть переключателя.На нем должно быть написано «включено», а не «выключено». Если да, то вы выполнили свой «легкий долг» дня!

Советы:

  • Используйте более дорогие и качественные переключатели с большей прочностью.
  • Убедитесь, что все электрические соединения надежны.
  • Оберните провода вокруг клемм по часовой стрелке, чтобы провод затянулся вокруг винта. В противном случае при затяжке винта петля проволоки разорвется.
  • Убедитесь, что выключатель рассчитан на силу тока выключателя, к которому он подключен.
  • Используйте для работы соответствующие электрические инструменты.

Добавить инструмент с поддержкой Milwaukee® ONE-KEY ™ в инвентарь

Узнайте, как подключиться к новому инструменту, совместимому с One-Key, и добавить его в инвентарь.


В этой статье объясняется, как:

  • Добавьте инструмент , совместимый с одним ключом, или несколько инструментов в свой инвентарь одновременно.

  • Добавьте инструмент другие важные спецификации .


Начать работу с мобильным приложением One-Key

  • Убедитесь, что инструмент One-Key, который вы хотите добавить, находится поблизости.

  • Убедитесь, что Bluetooth активирован на вашем мобильном телефоне.

  • Войдите в мобильное приложение One-Key.

  • Домашняя страница или Inventory Dashboard отобразится на вашем экране.



Как добавить инструмент, совместимый с One-Key

Инструмент, совместимый с One-Key, должен быть синхронизирован с мобильным приложением, прежде чем вы сможете воспользоваться присущей ему функцией отслеживания.

  1. Начиная с панели управления инвентаризацией, коснитесь значка « + » в правом верхнем углу экрана. Убедитесь, что инструмент, совместимый с One-Key, который вы хотите добавить, находится поблизости и что на вашем мобильном телефоне

    активирован Bluetooth.
  2. Меню различных видов предметов для добавления в инвентарь появится в верхней части экрана, а находящиеся рядом инструменты и оборудование, совместимые с ONE-KEY, появятся на экране под этим меню.

    Рядом с каждым из этих элементов вы увидите синюю кнопку «Добавить»:

  • Вы можете нажать «Добавить» для любого и всех инструментов, совместимых с ONE-KEY, которые вы хотите добавить.
  • Для большего удобства добавьте один элемент или сразу несколько элементов. После того, как вы нажмете кнопку «Добавить» рядом с каждым предметом, появится зеленая галочка, указывающая, что предмет был успешно добавлен в ваш инвентарь. Вы заметите, что по мере добавления этих элементов вверху экрана их количество растет.

Когда вы закончите добавлять элементы, вы можете нажать «Просмотреть элементы», чтобы добавить к ним дополнительные сведения. Оказавшись здесь, вы увидите все только что добавленные элементы.Вы заметите, что фотография, описание, номер модели и серийный номер товара будут подставлены автоматически.



Как добавить другие важные характеристики вашего инструмента

Прежде чем закончить, убедитесь, что у вас есть секунда, чтобы вручную ввести другие важные сведения о вашем инструменте:

  • Категория : Тип инструмента.

  • Человек : Член экипажа, которому назначен ваш инструмент.

  • Подразделение : Команда, которой назначен ваш инструмент.

  • Место : место, которому назначен ваш инструмент.

  • Номер инструмента : пользовательское имя / номер, присвоенный вашему инструменту.

  • Серийный номер : Серийный номер этого специального инструмента.

  • Статус : наличие или физическое состояние вашего инструмента.

  • Информация о покупке : Стоимость вашего инструмента, дата / место его покупки.

  • Дата обслуживания : Добавьте дату обслуживания для напоминаний о плановом техническом обслуживании / ремонте.

  • Назначить штрих-код : введите отслеживаемый номер штрих-кода или идентификационный тег актива.

  • Добавить ближний TICK ™ : добавить внешний трекер TICK Bluetooth или трекер оборудования.

Вы можете повторить этот процесс для ввода информации сразу для всех добавляемых элементов. После того, как вы заполнили детали своего объекта по своему вкусу, нажмите « Done » в верхнем правом углу, чтобы сохранить его в инвентаре.Ваши предметы будут добавлены в инвентарь и будут готовы к отправке на работу.

Теперь ваш инструмент One-Key можно отслеживать, и он появится в вашем инвентаре вместе с фотографией, описанием предмета, номером модели, серийным номером и другими важными характеристиками.


One-Key позволяет быстро и легко добавить инструмент One-Key в ваш инвентарь.

Все, что вам нужно знать

Мы впервые увидели демонстрацию технологии Milwaukee One-Key tool в 2015 году. С тех пор система на основе Bluetooth продолжала совершенствоваться и развиваться.Он предлагает несколько интегрированных технологий, которые доводят бесщеточные инструменты до их логического завершения. В частности, Milwaukee One-Key предлагает три функции: расширенное управление инструментами, отчетность на рабочем месте и управление запасами электроинструмента (включая форму отслеживания инструмента). Мы рассмотрим все три более подробно в рамках полного практического обзора Milwaukee One-Key.


Как возможна установка Milwaukee One-Key

Я помню, когда в начале 80-х годов основные инструменты впервые стали беспроводными.Было захватывающе думать, что можно просверлить отверстие или ввернуть шуруп, не будучи привязанным к шнуру питания. Литий-ионные батареи появились примерно в 2005 году, и все стало намного лучше, быстрее, сильнее, дешевле и гибче. Однако люди не осознают, что именно бесщеточные технологии действительно перескочили в эпоху «умных» инструментов. Используя двигатели с электронной коммутацией, производители теперь имели возможность управлять крутящим моментом и скоростью (и даже сцеплениями) в цифровом виде.

Ознакомьтесь с нашим практическим обзором Milwaukee One-Key с его обновленной системой инвентаризации и новыми функциями для людей, мест, переводов и предупреждений.

Integrated One-Key Hardware

Milwaukee Tool позволяет использовать One-Key через технологию Bluetooth на инструменте. Система может зарегистрировать новый инструмент, просто просканировав ближайшие инструменты, подключившись к ним и автоматически зарегистрировав тип инструмента, серийный номер и номер модели. Затем вы можете дать ему номер инструмента и показать, где вы его купили. Вы также можете загрузить квитанцию, которая затем отправляется в облако. Извлечь инструмент из корзины для инструментов легко, а когда работа будет завершена, вы можете пометить инструмент (-ы) как возвращенный, отсутствующий или поврежденный.

Milwaukee Tick Tool Trackers

Milwaukee также подключает инструменты и оборудование к One-Key через внешние устройства, такие как трекер Milwaukee Tick Tool. Любые инструменты, в которых отсутствует интеграция с одним ключом, можно быстро добавить в ваш инвентарь с помощью Milwaukee Tick. Это особенно хорошо работает для старых инструментов или даже для добавления, управления и отслеживания продуктов, не созданных Milwaukee Tool.

Milwaukee Asset ID Tags

Устройства Tick хорошо работают с оборудованием, где это имеет смысл, но как насчет небольших устройств, которые не легко поддаются подбору более крупных пластиковых устройств с батарейным питанием? Для этого у вас есть теги Milwaukee Asset ID.Эти наклейки в виде QR-кода прикрепляются к инструментам и продуктам, позволяя отслеживать инвентарь.

Их можно сканировать с помощью любого мобильного устройства со встроенной камерой и приложением One-Key для записи данных о времени и местоположении. Более того, вы можете получить их партиями по 25, 100 или 200 штук, а Milwaukee делает версии, которые приклеиваются либо к пластиковым, либо к металлическим поверхностям. Они также включают защиту от выцветания и царапин.

Бесплатное мобильное и веб-приложение One-Key

Пользователи могут загрузить Milwaukee One-Key бесплатно.Мобильное программное приложение доступно для конечных пользователей через Mac App Store или Google Play. К сожалению, они еще не сделали версию для Nintendo Switch, смеется.

Программное обеспечение также работает как веб-приложение на настольном компьютере - совместимо с пользователями Mac и ПК. Он также хорошо масштабируется, ориентируясь на компании практически любого размера.

Показывает фотографию инструмента, производителя, описание инструмента, модель, номер инструмента и расположение. Приложение также хранит полезную информацию об инструменте, такую ​​как серийный номер, категорию и информацию о покупке (предоставляя вам необходимую информацию «когда, где, сколько»).Наконец, он даже получает доступ к камере вашего смартфона и позволяет хранить цифровые доказательства покупки для каждого из ваших инструментов.

Первое, что делает Milwaukee One-Key, - это расширенное цифровое управление инструментом. Несколько лет назад я помню, как один из наших друзей из СМИ спросил : «Итак, если Милуоки может в цифровом виде управлять мощностью, крутящим моментом, скоростью и функциями сцепления - когда мы сами сможем задействовать эти элементы управления?» Несколько руководителей почти нервно переглянулись и от комментариев отказались.Вскоре после этого было объявлено о Milwaukee One-Key.

Как оказалось, Милуоки уже работал над этой технологией. Когда в январе 2016 года дебютировала технология управления инструментами, Milwaukee One-Key наконец-то предоставила пользователям возможность подключаться к своим инструментам и настраивать и настраивать их в соответствии с их собственными потребностями.

Как работает Milwaukee One-Key Tool Control

One-Key подключает пользователей к их инструментам, но также связывает эти инструменты и продукты с облачной информационной сетью.Система может помочь одному пользователю или даже менеджеру по работе с инструментами отслеживать сотни продуктов. Все это возможно благодаря тому, как Milwaukee с самого начала разрабатывала свои литий-ионные аккумуляторные инструменты. Вместо того, чтобы просто производить интеллектуальную батарею Bluetooth, Milwaukee постоянно «чрезмерно инвестировала» как в электронику своих инструментов, так и в электронику батарей. С обеими интеллектуальными батареями и интеллектуальными инструментами они широко открыли двери для такого рода технологий.

Приложение One-Key для iOS или Android фактически подключается к инструменту с помощью технологии Bluetooth.После подключения вы можете настраивать и настраивать различные режимы инструмента, доступные в инструменте. Это режимы, которые раньше просто указывали низкую, среднюю и высокую скорость / крутящий момент. Теперь вы можете настроить число оборотов (скорость), крутящий момент, время разгона триггера и использовать ли вы управление крутящим моментом для остановки дрели / шуруповерта. Вы также можете переключать такие режимы, как «Точность» и «Автостоп», на инструментах, поддерживающих эти функции. Можно настроить даже поведение светодиодной лампы (всегда включен, всегда выключен, с задержкой выключения и т. Д.).

Как вы могли бы использовать это для настройки ваших инструментов

Итак, какие преимущества это дает вам и как вы могли бы использовать это для настройки ваших инструментов? Вот пример. Если вы крепитесь к металлу, возможно, вы захотите увеличить скорость разгона спускового крючка, чтобы не допустить смещения самореза при запуске. Или вы можете отрегулировать начальную, ведущую и конечную скорости ударного шуруповерта, что поможет вам лучше защитить ваши крепежные детали, но даст вам мощность, когда она вам понадобится.

Для дрели вы можете установить максимальную скорость вращения как для низкой, так и для высокой скорости.Вы даже можете включить контроль отдачи, который определяет, насколько сильно инструмент должен прикусить, прежде чем защита от отдачи отключит его.

Милуоки говорит, что это только начало.

Возможности One-Key на рабочем месте кажутся безграничными. После того, как вы подключитесь к электроинструменту с цифровым управлением, возможности настройки и программирования, похоже, обречены на рост и развитие. Впервые инструменты потенциально могут предоставлять потребителям все больше и больше функций даже спустя годы после того, как вы их приобрели!

Оптимизация инструментов Milwaukee One-Key для конкретных креплений

Вы могли подумать, что ручная настройка инструмента была конечной точкой, однако Milwaukee также начала возиться с тем, как их инструменты взаимодействуют с конкретными крепежными элементами.Инструменты One-Key можно настроить по индивидуальному заказу, что позволяет пользователям использовать предварительно определенные настройки для определенных креплений и материалов. Давайте посмотрим на ударный отвертку Milwaukee Gen3 в качестве примера:

Помимо настройки инструмента на скорость и крутящий момент, вы даже можете выбрать режим самореза. Теперь у вас есть возможность установить диаметр и длину винта, а также тип головки и толщину стали, в которую вы собираетесь врезаться. Это выводит вещи на совершенно новый уровень при обучении новых пользователей, которые могут не иметь многолетнего опыта работы в строительстве.

Сохранение пользовательских профилей инструментов

Найдя нужные настройки, их можно сохранить в системе через приложение. Теперь вам больше не нужно открывать One-Key для доступа к этим настраиваемым режимам - они просто назначаются аппаратным кнопкам на инструменте. Вы просто вызываете их в инструменте и можете перемещаться между этими сохраненными профилями по мере необходимости. Подумайте о возможностях:

  • Настройка управления крутящим моментом для остановки ударного шурупа при ударе крепежа по металлу
  • Запуск медленного набора скорости, высокой скорости вращения и окончательного замедления при погружении винтов для гипсокартона
  • Программирование быстрого запуска вертикальный и устойчивый привод с отключением контроля крутящего момента для ввинчивания саморезов в стальные шпильки, прогоны или листовой металл

В какой-то момент я испытал ударный шуруповерт Milwaukee One-Key на коммерческой электрической панели.Только в этом приложении индивидуальные настройки действительно имели большой смысл. Сначала выпускные коробки крепятся на стальные шпильки - для этого требуются саморезы. Затем сама панель прикрепляется к шлакоблокам с помощью Tapcons - еще одного замечательного приложения. Наконец, вы прокладываете кабелепровод, в котором кабель MC и EMT закреплены на стальных шпильках.

Управление людьми с помощью Milwaukee One-Key

Milwaukee One-Key не только управляет вашей стойкой для инструментов, но и вашим персоналом.Панель управления людьми позволяет добавлять, удалять, перемещать сотрудников и управлять ими. Это включает в себя контактную информацию, назначенные инструменты и назначения на рабочие места. Он покажет недавние и исторические передачи инструментов, так что вы можете управлять всей своей бригадой с помощью интерфейса One-Key.

GPS-слежение за инструментами через ячеистые сети

Приложение Milwaukee One-Key включает интегрированное слежение за инструментами. Эта функция позволяет отслеживать свои инструменты, просто вытаскивая телефон. Технология Integrated Tool Tracking работает по двум основным принципам:

  1. Tools and Ticks включают в себя батарею типа монеты, которая позволяет отслеживать даже без вставленной батареи инструмента
  2. One-Key показывает вам, где (и когда) конкретный инструмент One-Key был в последний раз замечен
  3. Расположение инструментов с поддержкой One-Key обновляется, когда приложение One-Key приближается к инструменту One-Key в пределах 100 футов, о котором сообщалось об отсутствии
  4. Разрешения для этих функций запрашиваются при первоначальной установке Milwaukee Приложение One-Key на вашем смартфоне

Это не GPS, но работает эффективно благодаря большой установленной базе пользователей.Система использует Bluetooth-соединение с приложением, но большое количество пользователей создает своего рода ячеистую сеть, в которой инструменты можно отслеживать даже без вставленной батареи. В настоящее время Милуоки сообщает о более чем 5 миллионах обновлений местоположения инструментов в день.

Геозоны и оповещения на основе даты

Геозоны теперь доступны в One-Key. Система геозон позволяет установить виртуальную границу. Затем приложение One-Key предупреждает вас, если ваш инструмент One-Key выходит за его пределы.

Приложение Milwaukee One-Key также включает доступ к истории местоположения инструмента.Они также добавили более подробную и исчерпывающую историю предметов, чтобы получить более подробный контекст того, где ваши инструменты находились в течение своей жизни в полевых условиях.

На информационной панели предупреждений содержатся все служебные напоминания, предупреждения и предупреждения о геозоне. В нем есть все, что вам нужно знать, чтобы управлять своим персоналом и инвентарем. Он также служит «Бюро находок» для отслеживаемых инструментов. Вы можете пометить предупреждения как прочитанные или непрочитанные и даже отозвать предупреждения об удалении на срок до 30 дней.

Функции истории местоположений в Интернете

Начиная с версии программного обеспечения 8.6, Milwaukee Tool добавила функции истории местоположений в веб-приложение. Теперь вы можете увидеть хронологию местоположения вашего объекта за последние 30 дней с момента последнего посещения. Они также развернули возможность установить диапазон дат и для данных истории местоположений, которые вы хотите просмотреть и просмотреть.

В версиях программного обеспечения 8.8 и 8.9 Milwaukee One-Key планирует улучшить процесс добавления элементов в инвентарь в будущем.Они планируют оптимизировать систему, например, чтобы воспользоваться преимуществами комбинированных комплектов Milwaukee. Они также хотят упростить подключение и одновременное добавление нескольких инструментов , совместимых с One-Key, .

В версии 8.7 и 8.8 и более поздних версий приложения One-Key вы должны иметь возможность добавлять несколько инструментов одновременно.

Milwaukee One-Key Managed Inventory

В настоящее время инвентарь инструментов может существовать в виде простой бумажной системы, электронных таблиц или даже в виде дорогостоящей специализированной программы.Milwaukee One-Key позволяет обмениваться и обновлять инвентарь на многих уровнях - и делает это бесплатно. Желаемой целью при разработке этого программного обеспечения было помочь организациям работать быстрее с более высоким уровнем производительности. Компания Milwaukee разработала программное обеспечение таким образом, чтобы оно подходило всем: от индивидуальных предпринимателей до организаций со штатом в 1000 сотрудников.

Возьмем, к примеру, такой инструмент, как компрессор, которого нет на стройплощадке (но он должен быть). Менеджер по установке инструментов должен будет обыскать всех вокруг и доставить инструмент на место работы.Вся ваша работа может занять более 150 долларов. Милуоки считает, что это могло бы служить «единственным источником истины» для конечных пользователей. Принимая во внимание, что 75-80% подрядчиков составляют 10 человек или меньше, управление инструментами становится большой частью сокращения накладных расходов. Зачем откладывать работу или покупать ненужные инструменты, если в этом нет необходимости?

Inventory Dashboard

Веб-программное обеспечение Milwaukee One-Key Inventory получило большое обновление в июле 2019 года. Они полностью переработали интерфейс, максимально повысив организацию вашего инвентаря.Он также включает в себя удобный для планшетов браузер для быстрого доступа, когда вы находитесь вдали от рабочего стола. С программным обеспечением Milwaukee One-Key Managed Inventory Software все присутствует в случае кражи или другого события, которое заставляет вас нуждаться в этой информации для сообщения об инструментах.

Веб-программное обеспечение Milwaukee One-Key Inventory получило крупное обновление в июле 2019 года.

Панель управления передачей инструментов

На панели инструментов передачи вы можете отслеживать перемещения инструментов и продуктов для всей организации.Это централизованное расположение важно, потому что вы выполняете перенос из нескольких мест в приложении, включая инвентарь, места или панели инструментов члена экипажа. Панель управления передачей позволяет вспомнить всех недавних передач, выполненных между людьми или местами. Вы также можете увидеть все переводы, хранящиеся в вашей истории переводов.

Вкладка «Адреса» / панель управления

Вкладка «Милуоки One-Key Places» дает вам несколько способов управления сайтами вакансий и отслеживания инструментов для извлечения. В Places вы можете создать места, где будут использоваться или храниться ваши люди и инструменты.Место может быть проектом, работой, автомобилем или ящиком для инструментов (ваша «домашняя база»). Панель управления позволяет вам видеть общее количество элементов, количество мест и типы мест. Вы также можете искать. Милуоки упрощает добавление мест, и вы можете дать название местоположению, а также добавить детали. Вы даже можете добавить человека, который будет отвечать за это место. Для транспортных средств вы можете добавить такие данные, как VIN, марка и модель. Все можно искать и фильтровать.

Система включает карты, фотографии и сетки, позволяющие быстро и легко искать, сортировать и отслеживать свой инвентарь и инструменты.Это мощная система, которая может быть настолько сложной или простой, насколько вы хотите.

Tool Reporting позволяет пользователям и руководителям рабочих мест по беспроводной сети синхронизироваться с веб-приложением, посредством чего пользователь может загружать данные об инструменте и историю, чтобы отслеживать успешность и время выполнения таких действий, как электрические заделки и другие действия прессования или обжима. Программное обеспечение может работать с ежедневными загрузками или даже с загрузками в конце недели (или в конце работы - хотя это менее полезно).

Вы можете использовать программное обеспечение Milwaukee One-Key для создания настраиваемых отчетов, которые точно сообщают вам, что вам нужно знать.Это также поможет вам обнаружить потенциальные проблемы или проблемы до того, как вы покинете рабочее место. Программа Milwaukee One-Key также помогает отслеживать использование и интервалы обслуживания ваших инструментов, чтобы максимально увеличить время безотказной работы и сократить запасы запасов. У вас есть инструмент Milwaukee Force Logic, который извлекли из колыбели, но не использовали в последнюю неделю или около того? Теперь вы можете вернуть его и вернуть в ротацию вместо того, чтобы простаивать на стройплощадке.

Отчеты управления инструментом

То, что ранее называлось «отчетами об инвентаризации», было оптимизировано и улучшено.Теперь вы можете создавать более надежные отчеты об инвентаризации для управления как инструментами, так и оборудованием. Теперь система позволяет обмениваться важной информацией между членами команды, инспекторами и клиентами.

Вы можете просматривать отчеты в приложении или даже загружать их в виде файлов PDF, как в примере выше.

Использование Milwaukee One-Key Tool Reporting для проверки инспекций

Инспекторы теперь требуют подтверждения электрических соединений с инспекциями. Это может быть очень ручной (и, честно говоря, довольно расплывчатый) процесс.Milwaukee One-Key может загружать, извлекать и предоставлять отчеты за секунды, которые позволят проверить ваши обжимы и соединения, как никогда раньше. Эта функция работает с гидравликой, прессовыми инструментами и даже динамометрическими ключами.

Force Logic регистрирует дату, время и количество циклов, в которых инструмент достиг полного давления. В то же время менеджер проекта может удаленно просматривать синхронизированную информацию с места работы (со всеми инструментами на месте). Вы даже можете создать собственный отчет о работе, включая документирование любых инцидентов.Вы также можете увидеть, когда инструменты использовались и какие инструменты необходимо обслуживать.

Для динамометрических инструментов, таких как динамометрический ключ Milwaukee M12 FUEL, вы можете записывать моменты затяжки инструмента во время работы. Позже вы можете загрузить данные в One-Key, чтобы собрать всю эту информацию и создать отчет в формате PDF. Вы можете сортировать и выбирать по диапазону дат, инструменту или любому количеству фильтров.

Интеграция Autodesk 360 BIM

Для расширенного коммерческого использования Milwaukee One-Key имеет нескольких ключевых партнеров, которые расширяют возможности использования своих инструментов для отслеживания и создания отчетов.Это включает интеграцию с программным обеспечением для управления строительством BIM 360 от Autodesk Construction Cloud. Эта интеграция позволяет клиентам беспрепятственно обмениваться информацией между обеими программными системами. Интеграция должна улучшить отслеживание активов, управление проектами и отчетность. Он связывает воедино важную информацию о проекте для дальнейшего информирования управления активами.

Когда пользователи связывают учетную запись One-Key со своей учетной записью BIM 360, они могут напрямую импортировать основные записи, такие как проекты и контакты, в One-Key.Это позволяет им синхронизировать обе системы.

Назначение Milwaukee One-Key BIM Integration:

  • Интеграция OneKey от Milwaukee и BIM 360 от Autodesk
  • Синхронизация контактной информации и информации о файле
  • Загрузка цифрового отчета о крутящем моменте One-Key в документы BIM 360

Как один Например, пользователи цифрового динамометрического ключа Milwaukee M12 FUEL могут загружать отчеты о крутящем моменте непосредственно из One-Key в BIM 360 Docs. Это обеспечивает цифровую синхронизацию данных о качестве крутящего момента с поля в бэк-офис.Пользователи должны ожидать, что Milwaukee Tool развернет аналогичные функции отчетности, которые интегрируются с дополнительными инструментами.

Milwaukee One-Key Software & Technology Заключение

Итак, что означает технология Milwaukee One-Key для вашей компании? Это означает много вещей - потенциальных вещей. Во-первых, вы можете начать использовать бесплатное программное обеспечение One-Key Managed Inventory уже в сентябре 2015 года. Затем вы можете подумать, какие преимущества «умный» инструмент может означать для производительности на рабочем месте.Если у вас есть проблемы с согласованностью, повторением или скоростью, Milwaukee One-Key действительно может улучшить вашу игру. Он может автоматизировать многие функции инструмента, которые раньше приходилось выполнять «на ощупь». Он также может добавлять функции, которые были бы просто недоступны без цифрового управления.

Инструменты Milwaukee One-Key с контролем инструмента будут иметь умеренную цену. Это обещает компенсировать это за счет экономии на производстве и гибкости инструмента. Если вы домашний пользователь, это, скорее всего, новинка. Однако если вы весь день работаете с крепежными деталями или руководите бригадой электриков, использующих универсальные обжимные устройства, то One-Key, возможно, только что коренным образом изменил вашу жизнь к лучшему.

По мере того, как с технологией Milwaukee One-Key становится доступно все больше и больше инструментов, мы ожидаем, что будет еще больше причин любить настройки, которые это приложение привносит на рабочую площадку.

Последние мысли

Раньше производители планировали создать инструмент, который подходит самой широкой аудитории. Теперь это выдувается из воды. С Milwaukee One-Key вы можете подключить инструмент к определенному типу работы. Возьмем, к примеру, ударный драйвер Milwaukee M18 Fuel. Он имеет четыре предварительно настроенных скорости, но теперь вы можете настроить их по своему усмотрению.Этот же инструмент может быть настроен для использования электриком, специалистом по ТОиР, сантехником или техником по ОВК.

Эти умные инструменты сделают профессионалов более продуктивными. Предоставляя настраиваемые скорости нарастания, движения и замедления, а также контроль крутящего момента, Milwaukee практически избавляет вас от необходимости делать гораздо больше, чем просто нажать на спусковой крючок и выполнить свою работу.


Практический обзор Milwaukee One-Key

Мы провели углубленное тестирование новейшей ударной дрели Milwaukee One-Key и ударного шуруповерта.Для справки, в моделях, отличных от One-Key, просто отсутствует интегрированное отслеживание на основе Bluetooth и управление инструментами. Мы уже рассмотрели все возможности технологии Milwaukee One-Key, но в этом обзоре Milwaukee One-Key основное внимание уделяется практическому использованию программного обеспечения Milwaukee On-Key. Мы более подробно рассмотрим, каково это использовать приложение и программное обеспечение. Мы также рассмотрим как можно больше деталей и их использование в этом обзоре Milwaukee One-Key.


Примечание редактора: Если вы хотите увидеть, насколько хорошо новейшие перфораторы Milwaukee и ударный шуруповерт работают с точки зрения скорости и крутящего момента, ознакомьтесь с нашей лучшей аккумуляторной дрелью на 18 В и обзорами лучших ударных драйверов 18 В.

Настройка и использование Milwaukee One-Key

Прежде чем мы зайдем слишком далеко в этом обзоре Milwaukee One-Key, вам необходимо сначала загрузить приложение и настроить учетную запись, если вы хотите продолжить. Использование Milwaukee One-Key и его настройка не вызывает затруднений. Вы просто загружаете приложение и настраиваете его со своим именем и адресом электронной почты. После этого войдите в систему и начните подключаться к инструментам, совместимым с One-Key.

Мы собираемся сохранить возможности инвентаризации приложения и программного обеспечения для настольных компьютеров немного позже в этом обзоре Milwaukee One-Key, потому что я хочу сразу перейти к самой захватывающей функции для наркоманов: управлению инструментами.

С помощью Milwaukee One-Key tool control вы можете настроить цифровые элементы управления перфоратора, ударных драйверов и т. Д., Чтобы заставить их работать именно так, как вы хотите. Вы можете подключиться к инструментам One-Key одним из двух способов. После запуска приложения Milwaukee One-Key вы можете нажать кнопку «Инвентарь», чтобы отобразить все инструменты в вашем инвентаре.

Для всех инструментов с функцией One-Key, расположенных в пределах 100 футов от вашего приложения для смартфона, рядом с названием инструмента будет отображаться синий значок Wi-Fi.

Все инструменты с одним ключом в пределах 100 футов.Радиус приложения вашего смартфона будет иметь синий значок Wi-Fi рядом с названием инструмента. Щелкните инструмент, чтобы подключиться к нему. Если у вас есть большой арсенал инструментов, функция поиска поможет сузить список. Второй способ подключения - нажать кнопку «Устройства поблизости» (см. Выше). Это сканирует область и перечисляет только устройства в пределах 100 футов области, к которым вы можете подключиться. Как и в случае с другим методом, вы просто нажимаете на инструмент, чтобы подключиться к нему. Этот второй метод на самом деле быстрее, если вы хотите напрямую перейти к области управления инструментами приложения.

Тестирование настроек скорости

Чтобы понять, как можно настроить индивидуальные параметры скорости, мы установили режим «PTR Eclectic» для нашей ударной дрели Milwaukee 2706-20, задав режиму 1 максимальную скорость 1000 об / мин на высокой (2) передаче. С нашим лазерным тахометром Extech RPM33 мы измерили около 1006 оборотов в минуту. Это определенно попадает в пределы погрешности нашего тестирования (точнее, 1/2 от 1%).

На пониженной (1) передаче, которую мы установили на 350 об / мин, перфоратор Milwaukee 2706-20 One-Key показал 351 - примерно такая же точность, если вы оцените дифференциал, увеличивающийся с увеличением скорости.В этих режимах разница между тем, что я настроил, и тем, что я измерил, была действительно незначительной. Тестирование ударного драйвера Milwaukee 2757-20 на максимальной скорости дало несколько иной результат: наши измеренные обороты составили 2865 вместо ожидаемых 3000 об / мин на максимальной скорости (разница примерно 4%). Тем не менее, установка скорости с помощью системы One-Key - это то, что вы можете делать с разумной степенью уверенности.

Сохранение настроек одной клавиши

Когда вы сохраняете настройку в одном из четырех доступных слотов, система сообщает вам об этом, давая вам подтверждение на экране.Инструмент также мигает индикатором WiFi и номером, на который вы сохраняете. Затем следуют еще две вспышки, чтобы вы знали, что все готово.

Видите этот синий значок беспроводной связи? Это позволяет узнать, что инструмент One-Key подключен к приложению и разговаривает с ним. Когда вы подключаетесь, светодиодный индикатор и значок беспроводной связи мигают, чтобы вы знали, что у вас есть нужный инструмент (вы же не хотите случайно запрограммировать другой инструмент в своем магазине, верно?).

Настройка сверла для смешивания Thinset

Одна из вещей, которую я хотел сделать в этом обзоре Milwaukee One-Key, состояла в том, чтобы посмотреть, смогу ли я имитировать (или даже лучше) настройки, предлагаемые 4-скоростной Hilti SF 10W-A18 сверлить.Мы были впечатлены тем, что у вас наконец-то появился режим с высоким крутящим моментом и низкой скоростью для смешивания грязи, краски и, конечно же, отверждения. Эти сверла, наконец, дошли до того момента, когда у них достаточно крутящего момента и электронной защиты двигателя, чтобы снять их, не повредив инструмент.

Для всех этих приложений вам нужна низкая скорость. Однако обеспечивают ли они крутящий момент, необходимый для его работы? Вот где One-Key становится действительно продвинутым. Милуоки понимает, как можно использовать перфоратор по-разному, и они настроили свое программное обеспечение для настройки каждого из них.С помощью One-Key вы можете настроить любую из четырех кнопок быстрого режима для пользовательского управления сверлением, пользовательского управления приводом или кольцевой пилы. Вот как выглядят эти параметры настройки и чем они отличаются друг от друга.

Custom Drive Control

С Custom Drive Control вы можете установить либо диапазон крутящего момента муфты, либо фиксированный крутящий момент муфты для инструмента. Это позволяет вам отрегулировать, что на самом деле означают настройки сцепления 1-13 для этого конкретного режима движения. Этот диапазон может быть очень широким или очень узким, или вы можете полностью его обойти.Вы также можете настроить максимальную скорость как на низкой, так и на высокой передаче. Это дает вам еще более практичный контроль над инструментом при вождении.

В разделе «Дополнительные параметры» вы можете настроить продолжительность нарастания триггера (продолжительность управления триггером плавного пуска инструмента), продолжительность светодиода (как долго светодиод остается включенным при нажатии на спусковой крючок) и яркость светодиода. Вы можете установить продолжительность светодиода от 0 до 30 секунд. Вы даже можете настроить его так, чтобы он всегда был включен, эффективно превращая вашу дрель в мини-фонарик, если в этом возникнет необходимость.

Custom Drill Control

На перфораторе Milwaukee 2706-20 предустановка Custom Drill Control включает настройку диапазона высоких и низких скоростей с контролем отдачи (без сцепления). Похоже, что система управления отдачей Milwaukee One-Key Kickback Control контролирует ток, потребляемый двигателем (как крутящий момент), в отличие от использования многоосевой микросхемы, чтобы определить, действительно ли инструмент слишком быстро вращается. Вы устанавливаете уровень отключения крутящего момента (от Низкого (1) до Высокого (10), причем Высокий - это максимальный крутящий момент перед отключением инструмента.Настройки дополнительных параметров идентичны настройкам в Custom Drive Control, и вы можете настроить как продолжительность разгона триггера, так и продолжительность и яркость светодиода.

Кольцевая пила

В области предварительных настроек кольцевой пилы вы можете выбрать размер кольцевой пилы и материал. Это предварительно настраивает то, что Милуоки считает хорошей отправной точкой как для настройки скорости, так и для крутящего момента. На данный момент система предполагает использование биметаллической кольцевой пилы, но мы ожидаем увидеть больше вариантов в будущем для новых моделей твердосплавных зубьев.

После настройки кольцевой пилы вы можете дополнительно отрегулировать настройки диапазона высокой и низкой скорости с помощью управления отдачей, которая дает вам уровень отключения по крутящему моменту. Настройки дополнительных параметров идентичны двум описанным ранее предустановленным режимам.

Когда вы выбираете предустановку кольцевой пилы в приложении, One-Key напоминает вам, что вам нужно переключиться на пониженную передачу, чтобы она работала должным образом.

Чтобы настроить специальный режим «Смешивание» в слоте памяти 4, который превратит мою перфоратор Milwaukee 2706-20 M18 Fuel One-Key в непревзойденный аккумуляторный миксер для тонкой резки, я установил низкую скорость (1) на максимум 100 Число оборотов в минуту (самое медленное из возможных), но позволяло инструменту использовать максимальный крутящий момент на этой скорости.Но это не все. Я также настроил ту же предустановку, чтобы высокая скорость (2) давала мне 2000 об / мин с таким же полным крутящим моментом (уровень 100). Теперь у меня был действительно динамический пресет, который работал бы для приложений с высоким крутящим моментом как на низких, так и на высоких скоростях. Закончив, я сохранил настройку Button 4 как «Mixing» и начал тестировать инструмент.

Тестирование нового режима работы с высоким крутящим моментом и низкой скоростью

Мы уже знаем, насколько хорошо перфоратор Milwaukee Fuel работает в режиме высокой скорости с полным крутящим моментом. Я ограничился тестированием своей новой настройкой высокого крутящего момента на низкой скорости.Набрав немного разбавителя и воды, я быстро смешал партию для небольшого проекта плитки для ванной. Смешивая более тонким слоем, чем мне было нужно, я хотел по-настоящему почувствовать, как работает дрель.

Определенно существует практическая и математическая взаимосвязь между скоростью и крутящим моментом. Если вам нужно больше мощности, вам придется увеличить скорость вращения. Ключ к успеху - найти правильный баланс. Я нашел золотую середину где-то между 100 и 200 об / мин для своих типичных приложений.Я определенно мог получить достаточно крутящего момента, чтобы завершить работу. Если вы делаете много тонкого перемешивания, сетевое сверло с большим двигателем и медленными оборотами по-прежнему будет довольно хорошим приобретением, чтобы избежать беспорядка.

Настройка ударной отвертки для саморезов

В приведенном выше примере, где мы использовали перфоратор Milwaukee 2706-20, вы заметите, что Milwaukee не включает настройки для различных креплений, саморезов и т.д. или другие приложения для вождения. Это потому, что они знают, что эти настройки лучше всего использовать с ударным драйвером Milwaukee 2757-20.

На ударном драйвере Milwaukee 2757-20 вы получаете некоторые дополнительные параметры конфигурации в средствах управления инструментом One-Key. Они автоматически устанавливают скорость разгона, максимальную скорость и конечную скорость (замедление в конце). Milwaukee делает это, позволяя вам выбирать из бетонных анкеров (Tapcons или аналогичные) или саморезов (для листового металла). Для анкеров вы можете выбрать диаметр, длину и материал анкера, в который вы его будете вбивать. Для саморезов вы выбираете калибр стали, длину, диаметр и головку винта.Было интересно наблюдать за мгновенными изменениями, производимыми только на основе головы. Например, вы заметите гораздо меньшую скорость чистовой обработки на головке с прорезями, чем на головке с шестигранной головкой.

Понятно, что этим расчетам было посвящено много исследований. Даже если они не работают идеально для вашего приложения (или вы пока не видите здесь свое точное приложение), вы, безусловно, можете приблизиться. Оттуда он просто вносит корректировки, чтобы ускорить ваш рабочий процесс. Любой, кто закручивает шурупы в гипсокартон, опорную плиту, листовой металл или закрепляет большие разрезные кольца, по достоинству оценит варианты, представленные здесь.

Milwaukee One-Key Inventory System

С Milwaukee One-Key вы можете не только добавлять инструменты Red в свой инвентарь, но и инструменты других производителей. Это делает эту систему достойной для отслеживания того, что у вас есть, а также какие инструменты находятся в ящике для инструментов, на стройплощадке, нуждаются в ремонте или даже отсутствуют. Вы можете пометить каждый инструмент моделью и серийным номером, категорией, местонахождением, торговлей и человеком. Это позволяет вам использовать систему для страховых возмещений, а также определять местоположение ваших инструментов.

Использование устройств отслеживания Milwaukee Tick или тегов Milwaukee Asset ID еще больше расширяет возможности использования этой системы для инвентаризации.

На данный момент процесс добавления новых инструментов лучше всего работает путем импорта электронной таблицы Excel с существующими запасами. Для новых пользователей программного обеспечения для отслеживания инструментов вам нужно будет сначала настроить свой набор инструментов. После этого обновляйте его, продолжая покупать новые инструменты. Функция импорта Milwaukee отлично подходит для тех, кто переходит с другой платформы на эту, особенно если раньше вы делали это вручную.

Использование в качестве общей системы управления запасами

Использование этого программного обеспечения в качестве общей системы управления запасами понравится малым предприятиям. Они действительно могут воспользоваться всеми функциями, которые предлагает One-Key, без необходимости платить за некоторые из более сложных программ, доступных на рынке. Он также отлично справляется с управлением гарантийными материалами и квитанциями. Таким образом, когда инструмент ломается, вы уже отсканировали его или прикрепили к нему, и вам не нужно искать какую-либо документацию.

Когда ваши инструменты находятся в системе, Milwaukee упрощает сортировку, назначение и категоризацию всего. Он также позволяет быстро обновлять любую соответствующую информацию о статусе или местонахождении инструмента.

В этом обзоре Milwaukee One-Key отслеживание инструментов было большой частью нашего внимания. С помощью этой системы вы можете идентифицировать инструменты One-Key на расстоянии до 100 футов с помощью приложения. Вы также можете просмотреть последнее известное местоположение любого инструмента One-Key. Если вы потеряете или потеряете инструмент, вы можете инициировать оповещение, чтобы уведомить вас, когда инструмент окажется в пределах 100 футов от кого-либо, использующего приложение.Чтобы приложение могло использовать службы определения местоположения на телефоне, требуется согласие. Думайте об этом как о «сетчатой» платформе для отслеживания инструментов. Поскольку сами инструменты имеют встроенные микросхемы Bluetooth (а не только батареи), вы можете отслеживать инструмент, установлен ли в нем аккумулятор.

В приложении вы можете указать, что инструмент отсутствует, включив предупреждение, при котором - если он находится в пределах 100 футов от кого-либо, использующего приложение Milwaukee One-Key, - ваша команда получит уведомление, и вы сможете его отследить. Возможно, это последний раз, когда вы оставляете циркулярную пилу на крыше!

Управление и назначение инвентаря инструментов

Но отслеживание - это больше, чем поиск инструмента через Bluetooth (хотя это довольно круто).Отслеживание инструмента - это знание того, где находится инструмент, с кем он находится и почему. Для этого Milwaukee дает вам возможность управлять своим инвентарем и назначать инструменты от одного рабочего места, человека или профессии другому. Все это проще всего сделать с экрана инвентаризации настольного приложения. Просто отфильтруйте свой список; выбрать соответствующие инструменты; а затем отредактируйте категорию, местоположение, человека, торговлю, изображение или статус, нажав соответствующую синюю кнопку в верхней части экрана.

Что касается информации о том, где находятся ваши инструменты (чтобы вы могли их перераспределить), Milwaukee также поможет вам в этом.Любой, кто запускает настольное приложение или приложение, может проверить местонахождение инструмента. Это позволяет не только отслеживать недостающие инструменты, но и перераспределять ресурсы в зависимости от местоположения инструмента. Вы можете определить инструменты, которые не используются на ближайшей рабочей площадке, и отправить их в другое место, где они нужны. Многие компании закупают слишком много избыточных запасов, если более эффективное управление инструментами решит проблему.

Milwaukee One-Key App vs Desktop

Рассматривая One-Key, знайте, что его лучше всего использовать как настольный браузер , так и приложение для смартфона .Программное обеспечение для настольного браузера дает вам глобальное представление о том, что происходит в вашей компании. Все инструменты могут быть расположены, назначены и управляются на всех рабочих площадках, а также на вашем складе (ах) для инструментов. Я считаю приложение «рабочей площадкой» частью уравнения. На стройплощадке вы хотите использовать приложение. Он делает практически все, что вы хотели бы, чтобы он делал для вас, пока вы работаете.

Заключение

Milwaukee продолжает добавлять все больше и больше инструментов в One-Key. Мы не удивимся, если большая часть линейки M18 в конце концов доберется туда.Программа проста в использовании, гибка, обрабатывает импорт из существующих электронных таблиц инструментов. Лучше всего то, что это бесплатно. Очевидно, вы получите большую выгоду от использования инструментов с функцией One-Key. Они предоставляют вам дополнительные возможности отслеживания инструментов, а добавление новых инструментов в ваш инвентарь происходит намного быстрее.

Единственное, что мне хотелось бы улучшить, - это возможность добавить в инструменты недорогой GPS. Это позволит вам иметь двухэтапное отслеживание всех инструментов. Bluetooth может обнаружить недостающие инструменты на стройплощадке.При вставке аккумулятора сработает GPS, позволяя инструменту назвать свое местоположение, если будет сообщено о краже. Программное обеспечение для отслеживания ноутбуков при включении работает аналогичным образом. Это почти исключило бы кражу электроинструмента на рабочем месте, электроинструмента Milwaukee или чего-либо еще с устройством отслеживания клещей. В настоящее время, как только инструмент One-Key выходит за пределы приложения для смартфона, его невозможно отследить.

Признаки неисправного или неисправного переключателя зажигания

Выключатель зажигания - один из важнейших электронных компонентов, обычно используемых во многих дорожных легковых и грузовых автомобилях.Обычно он находится на рулевой колонке сразу за цилиндром замка зажигания. Эти двое работают вместе, чтобы включить и запустить автомобиль. Выключатель зажигания имеет несколько положений, которые включают разные системы при повороте ключа. Большинство переключателей зажигания активируют электрические аксессуары в первом положении, включают топливную систему и системы зажигания во втором положении и запускают двигатель в третьем.

Выключатель зажигания используется каждый раз при включении и запуске автомобиля.Со временем он изнашивается, и у него возникают проблемы. Обычно неисправный переключатель зажигания вызывает любой из следующих 5 симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Автомобиль глохнет во время движения

Одним из первых симптомов неисправности замка зажигания является автомобиль, который внезапно глохнет при работающем двигателе. Если выключатель зажигания выходит из строя во время работы двигателя, это может привести к отключению питания системы зажигания и топливной системы, что приведет к остановке двигателя.В зависимости от конкретной проблемы, автомобиль может быть перезапущен через некоторое время, а может и не быть.

2. Двигатель не запускается

Двигатель, который не запускается, может быть еще одним признаком неисправного замка зажигания. Выключатель зажигания передает питание на стартер, органы управления двигателем и зажигание. Эти системы могут не получать питание, необходимое для запуска, если переключатель зажигания не работает должным образом. Не запускающийся двигатель может быть одним из них.

3.Автомобиль заводится, а затем внезапно глохнет

Еще одним признаком неисправности замка зажигания автомобиля является автомобиль, который заводится, а затем внезапно глохнет. Если выключатель зажигания выходит из строя в положении «включено», то есть в положении, предназначенном для подачи питания на топливную систему и систему зажигания, это может привести к запуску автомобиля и его немедленной остановке. Выключатель зажигания на мгновение подает питание на топливный насос и систему зажигания, когда он находится в положении проворачивания, что может позволить автомобилю заводиться.Однако, если он вышел из строя в положении «включено», он отключит питание системы подачи топлива и зажигания, как только ключ будет вынут из положения запуска в положение «включено».

4. Проблемы с включением аксессуаров

Еще одним признаком неисправности замка зажигания являются проблемы с включением дополнительных устройств автомобиля. Когда ключ вставлен и повернут в положение «acc», выключатель зажигания должен включить аксессуары автомобиля, такие как внутреннее освещение, освещение приборной панели и центральная консоль.Когда ключ вставлен и повернут, а аксессуары не включаются, это может быть признаком проблемы с замком зажигания или личинкой замка. Подобные симптомы также могут быть вызваны проблемами с предохранителями и проводкой, поэтому настоятельно рекомендуется провести правильную диагностику автомобиля.

5. Проблемы с поворотом или извлечением ключа

Если ключ зажигания застревает при включении автомобиля или извлечении ключа, это может быть признаком изношенного ключа зажигания. Ключ не подключается должным образом внутри переключателя.Кроме того, выход из строя переключателя может привести к тому, что двигатель продолжит работать даже после того, как вы вынули ключ.

Выключатели зажигания являются одними из наиболее часто используемых выключателей на автомобиле и, как и все электрические выключатели, со временем изнашиваются и требуют обслуживания. Если вы подозреваете, что в вашем автомобиле проблема с выключателем зажигания, обратитесь к профессиональному специалисту для проверки автомобиля на предмет необходимости его замены.

Milwaukee One-Key - вот все, что вам нужно знать

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Изюминкой недавнего мероприятия для СМИ Милуоки (см. Все материалы о нашем новом инструменте здесь) был One-Key , над которым они много работали. Так в чем же суть Milwaukee One-Key и как он откроет доступ к цифровым рабочим местам и будущему технологий на рабочих местах ?

В упрощенных инструментах Milwaukee One-Key - это частично аппаратное обеспечение, частично программное обеспечение. Новыми инструментами Milwaukee One-Key станут интеллектуальных инструмента , которые будут взаимодействовать с программным обеспечением One-Key.Приложения One-Key будут работать на мобильных и традиционных вычислительных устройствах.

Инструменты

Milwaukee One-Key будут связываться со смартфонами и другими совместимыми устройствами через Bluetooth.

Милуоки предоставил несколько подсказок, и мы спросили вас, что, по вашему мнению, представляет собой One-Key. Некоторые из ваших предсказаний Milwaukee One-Key были довольно близки к истине.

One-Key Особенности и функциональность

Управление запасами (запуск в сентябре 2015 г.)

Tool Reporting (запуск в октябре 2015 г.)

Tool Control (запуск в январе 2016 г.)

Tool Control - это функциональность, которая мне нравится больше всего.Как видите, функциональность будет развернута в 3 начальных этапа.

Milwaukee One-Key Tool Control

Ближайший «Что такое One-Key?» предположение было от Ноя, который даже не отгадывал загадки! Его комментарий был ответом на мой предварительный обзор ударного отвертки M18 Fuel 2-го поколения и гаечных ключей! Он сказал:

Я могу представить себе время, когда я открою приложение на своем телефоне и выберу из десятков режимов для своего драйвера, а не только из четырех на самом устройстве.

Milwaukee выпускает новую дрель M18 Fuel и перфоратор для замены моделей 1-го поколения. И новый ударный драйвер M18 Fuel и гайковерты. Все эти инструменты также будут доступны в версиях One-Key.

Milwaukee заявила, что в первую очередь они сосредоточатся на крепежных инструментах, таких как сверла и ударные инструменты, поскольку эти инструменты часто находят очень широкое применение и извлекут максимальную пользу из потенциала управления инструментом One-Key.

Давайте поговорим о большом вопросе - ПОЧЕМУ? Похоже, Милуоки считает, и я думаю, это справедливо, что предоставление пользователям возможности настраивать определенные аспекты профилей их инструментов, ранее установленных на заводе, приведет к более быстрой, простой или более эффективной работе или просто к лучшей производительности и конечным результатам. .Все это должно привести к экономии времени, усталости или разочарований и даже денег.

По сути, Milwaukee One-Key позволит пользователям перепрограммировать свои инструменты , по крайней мере, их совместимые инструменты One-Key.

Запуск новых сверл и драйверов топлива One-Key M18 запланирован на январь 2016 г. , когда станет доступна функция One-Key Tool Control.

Дрели и ударные инструменты One-Key будут поставляться с заводскими настройками , которые можно в любой момент вернуть к .Если вы вернетесь к заводским настройкам, вам придется подключиться к приложению One-Key, чтобы повторно синхронизировать ваши настройки.

Обновление: Я должен отметить, что изменения настроек или режимов электроинструмента One-Key выполняются в приложении, а затем загружаются в инструмент.

Ваш телефон не должен постоянно подключаться к инструменту. Это все по принципу «установил и забыл», если вы не хотите изменить или настроить общие параметры или параметры выбираемых режимов.

Топливные сверла M18 One-Key Drills

Бесщеточные дрели One-Key Fuel

Milwaukee будут иметь 4 кнопки настройки, аналогичные новым ударным драйверам. И пользователи смогут настроить каждый из этих выбираемых режимов . После того, как вы настроите настройки по своему вкусу, вы можете переключаться между различными режимами, нажимая соответствующую кнопку настроек.

Верно, буровые установки будут иметь кнопки выбора электронного режима внизу, как и у новых ударных инструментов M18 Fuel.

Вы можете настраивать такие параметры, как диапазон скоростей, уровни крутящего момента и даже выбирать из предварительно заданного приложения, сверления и профилей для конкретного крепежа.Я считаю, что вы также можете настроить параметры сцепления!

Хотите вернуть инструмент в заводской режим? Ты можешь. Но после этого вам потребуется выполнить повторную синхронизацию с приложением One-Key, чтобы восстановить настройки.

Снимок экрана с настройками крутящего момента и скорости из предварительного приложения

Следует иметь в виду, что сеялки будут иметь электронные муфты . Из-за этого вы также получаете противооткатный механизм , если хотите.Я попробовал эту функцию и обнаружил, что она особенно эффективна.

Снимок экрана с настройками крутящего момента и скорости из приложения предварительного запуска - я не помню, было ли это для дрели или ударного инструмента

Какая настройка защиты дрели от отдачи ограничивает ток, потребляемый двигателем, на основе настройку по шкале от 1 до 10. Это можно настроить вручную или изменить в зависимости от профиля крепежа или сверла.

Говоря о профилях, вы можете использовать профили, созданные Milwaukee, или создать свои собственные.

Топливные ударные инструменты с одним ключом M18

Ударный отвертка и гайковерт Milwaukee One-Key M18 Fuel будут предлагать аналогичные функции настройки скорости и крутящего момента.

Версии без One-Key имеют 3 предустановки скорости и крутящего момента и 1 специальный 4-й режим. С помощью ударных инструментов One-Key вы можете настроить 3 режима скорости и крутящего момента или сделать их все специальными режимами применения. Вы сами контролируете установку и настройку инструмента. .

Milwaukee One-Key Tool Reporting

Прямо сейчас есть только один инструмент, который будет работать с функцией отчетности Milwaukee One-Key, и это их грядущие универсальные обжимные устройства One-Key M18 Force Logic 6T.

Используя программное обеспечение для составления отчетов, пользователи смогут создавать отчеты, которые отслеживают успешность и сроки электрических обжимов и заделок. В приведенном ими примере обсуждалась установка электрического обслуживания в больнице, для которой требовалось X обжимов.

Обжимной станок One-Key Force Logic затем сообщит точное количество циклов обжима, успешных циклов обжима, график давления для каждого обжима и процент обжимов, выполненных с полным давлением.

Перспективные

Менеджеры по продукту

Milwaukee постоянно подчеркивали, что этот - и другие аспекты One-Key - « только начало ».

Что я могу представить, так это пилу, которая сообщает вам, сколько времени нужно, чтобы сделать разрез, или сколько тока потребляется, или она может перейти к делу (каламбур не предназначен) и сообщит вам, когда ваше лезвие становится неэффективно тупым. и нуждается в замене.

Может быть, однажды ваша ленточная пила One-Key отправит вам электронное письмо с сообщением о том, что пора заменить полотно. Или вы режете со слишком большим или слишком низким давлением.

Или, может быть, инструмент отправит электронное письмо руководителю, чтобы он поделился профилем эффективности инструмента с вашим начальником.

Комплексная инвентаризация Милуоки

Запустите приложение One-Key, и оно распознает все доступные инструменты One-Key. Это позволяет упростить управление запасами грузовика или небольшой складской площадки для инструментов.

Также будет добавлено управление запасами, где вы можете вручную добавить инструменты дополнительных брендов.

Milwaukee заявила, что сначала они сосредоточатся на потребностях отдельных пользователей и небольших групп пользователей, а позже будут расширяться за счет функций, нацеленных на более крупные организации. Некоторые из продемонстрированных возможностей включали возможность проверять последнее указанное местоположение инструментов, отмечать инструменты специальными примечаниями или отмечать инструменты как нуждающиеся в ремонте.

Стоимость

Мне сказали, что комплект сверла и ударного механизма One-Key M18 Fuel будет стоить на 50 долларов дороже, чем такой же комплект для топлива, отличного от One-Key.Так что, возможно, это будет примерно на 20-25 долларов больше за инструмент.

Первые мысли

Я совершенно восхищен аспектом управления инструментом, я искренне рад, и я верю, что некоторые пользователи увидят непосредственные преимущества возможности настраивать и устанавливать каждый режим на желаемые пределы скорости и крутящего момента. Как уже упоминалось, дрели имеют электронные муфты, что означает, что вы можете настроить их грубую или точную настройку, в зависимости от ваших потребностей.

Будет ли всем полезен контроль инструментов One-Key? Простите мой язык, но, черт возьми, нет! И я ожидаю увидеть немало комментариев, отражающих это.

Я думаю, что будут некоторые очень восторженные последователи, некоторые пользователи, которые поймут, что узнают больше об One-Key и услышат или увидят, что он может делать, и некоторые пользователи, которым следует потратить свои деньги в другом месте.

Имейте в виду, что One-Key будет стоить дороже, чем самые премиальные бесщеточные инструменты Milwaukee.

Несмотря на то, как меня впечатлила функциональность One-Key, я не могу игнорировать то, что она не принесет пользу всем пользователям в равной степени. Я уверен, что Милуоки тоже не игнорирует этот факт.

Честно говоря, я много слышал «, это только начало, », в основном о функции создания отчетов об инструментах, но обо всем. Трудно восхищаться отчетами об инструментах, когда я даже не очень хорошо понимаю, для чего используется 6-тонный обжимной станок. Я думаю, что аспект создания отчетов об инструментах имеет большой потенциал, но до тех пор, пока он не будет соответствовать моим потребностям и тенденциям использования, это всего лишь потенциал.

Инвентарь инструментов аккуратный, и я мог бы использовать его, и не только для инструментов Milwaukee.Я бы хотел видеть функцию импорта и экспорта, где она может работать со сторонним программным обеспечением для работы с электронными таблицами. Это должно упростить резервное копирование или когда требуется скользящая автономная запись.

Обновление: Милуоки добавил, что: с помощью Inventory Management вы действительно сможете выполнять пакетную загрузку [автономных] основных списков инвентаризации из Microsoft Excel.

В целом, я с большим оптимизмом смотрю на то, что One-Key будет значить для пользователей.

Как вы думаете - нравятся ли вам какие-либо особенности или функции Milwaukee One-Key? Что было бы в вашем списке желаний One-Key?

Что в моем списке желаний для инструментов Milwaukee One-Key? Хотя звучание не такое захватывающее, как то, что можно настроить с помощью сверл One-Key и ударных инструментов, я действительно хотел бы увидеть несколько светодиодных рабочих фонарей Milwaukee One-Key LED, где вы можете управлять настройками яркости для разных выходов.Да, и инструменты M12 Fuel One-Key тоже, пожалуйста!

.

Related Post
