Как подключить несколько розеток от одного провода? Схемы подключения и соединения

Электромонтажные работы относятся к числу опасных мероприятий, поэтому их выполнение требует профессионального подхода и практического опыта. Перед тем, как установить розетки, электрик разрабатывает схему подключения точек электропитания между собой или вывода слаботочных сетей в один питающий кабель. Времена, когда от одной розетки запитывались несколько габаритных электроприборов через тройники или сетевые фильтры, уходят в прошлое.

Современные технологии позволяют сделать наружную, скрытую, комбинированную проводку или осуществить подключение нескольких розеток от одного провода. Сегодня мастера используют 4 метода подключения точек: последовательно, параллельно, по кольцевой или смешанной схеме.

При выборе способа подсоединения нужно сразу рассчитать количество точек. Основное внимание уделяется скруток на соединениях, поскольку они наиболее уязвимы.

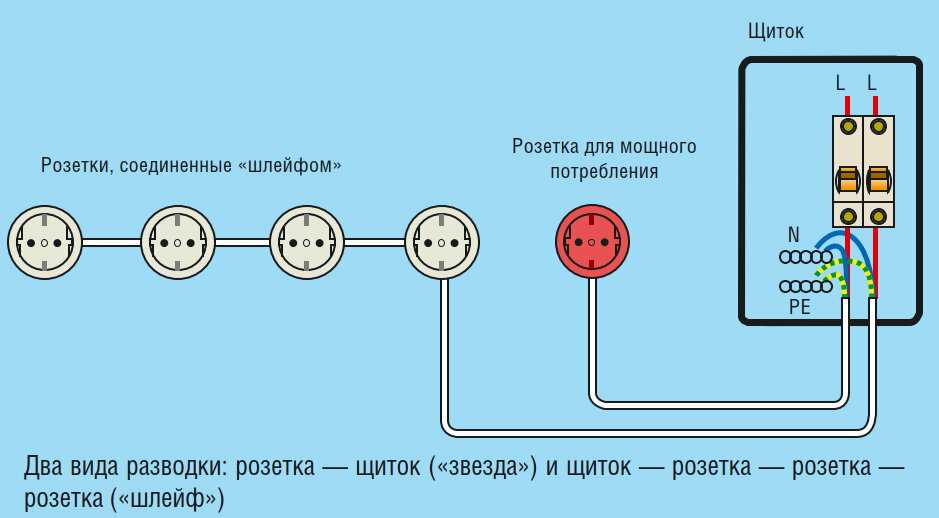

Шлейфовое соединение

Последовательная схема подразумевает монтаж нескольких розеток с подведением нулевой жилы и фазы и к основной электроточке. Монтировать распределительную коробку не требуется. Метод категорически не подходит для подключения мощных электроприборов, таких как, например, стиральная машина, кондиционер, бойлер и т.д. При повышенной нагрузке на сеть перегорают контакт первой точки электропитания, а в результате все подключенные к ней электроточки перестанут функционировать. Технология подходит для объединения нескольких слаботочных сетей в единый блок.

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Смешанное соединение

Суть метода состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, поскольку каждый элемент обособлен, и в случае выхода из строя не влияет на систему в целом.

Подключить несколько розеток от одного провода можно за счет монтажа розеточного блока внутреннего или накладного типа. Опытные электрики подбирают силовые линии под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для аккуратного оформления стен подрозетники «утапливаются» внутрь поверхности.

Если вам нужно заменить электропроводку в доме или подключить несколько розеток от одного провода, вызывайте нашего мастера! Звоните по номеру телефона +7 (499) 394-66-58 или оставляйте заявку на сайте. У нас опытные электрики, которые имеют необходимые к проведению работ под высоким напряжением допуски и могут безопасно запитать розетки от одного провода!

4 совета, как из одной розетки сделать две

Когда в комнате необходимо использовать несколько электроприборов одновременно, одного блока розетки не хватает. Как временное явление разрешается использовать удлинитель с многогнездовым блоком. Но он путается под ногами, мешается, неэстетичен. Особенно остро встает проблема на кухне с приобретением новых электроприборов. Если источники маломощные, общая их мощность не превышает максимальную по сечению провода, можно подумать о разветвлении провода розетки, установки сдвоенной модели или новой рядом. Как это сделать правильно, не наделать ошибок, мы расскажем в этой статье.

Содержание

• 1 Как спрятать провод
• 2 Как установить двойную модель
• 3 Монтаж новой розетки рядом
• 4 Особенности подключения блока

Как спрятать провод

Силовой провод, соединяющий имеющиеся варианты расключения, надо как-то спрятать. Часто это вопрос не только эстетики, но и безопасности.

Вариантов маскировки провода несколько.

1. Штроба в стене. Если в стене скрытая проводка, то такой способ предпочтителен. Неплохо решить вопрос с разветвлением розеток на этапе черновых работ. Тогда не придется портить обои, убирать плитку. Способ наиболее предпочтительный, но затратный и долгий.
2. Спрятать под широкий плинтус или специальный плинтус с кабель-каналом. Если розетку сделать недалеко от пола, то такой способ удобен.
3. В дачных, загородных домиках можно проводку расположить в кабель-канале. Провод будет спрятан, но внешний вид кабель-канала портит вид комнаты. Для лучшей маскировки выбирают цветной кабель-канал или с расцветкой «под дерево».
4. Спрятать провод в подразетнике. Если его немного и провод мягкий, то свободное место подразетника позволит разместить десяток сантиметров.
5. Скрыть провода под наружной крышкой розетки. Если розетка достаточно крупная, то внурь влезет несколько десятков сантиметров проводки.
6. Случается, что красота приносится в жертву необходимости. Например, для проводки по банному помещению используют медные, латунные, алюминиевые трубки, не поддающиеся коррозии.

Бывают способы, когда лучший способ спрятать проводку — показать ее открыто. Такой монтаж на фарфоровых изоляторах будет смотреться органично в интерьере «под старину».

Как установить двойную модель

Данный способ имеет свои достоинства. Это:

• более низкая стоимость, чем у двух одинарных;
• возможность подбора нужного экземпляра под имеющийся подразетник, без необходимости монтажа отдельного гнезда под устройство.

Устройство имеет не только плюсы, но и минусы:

1. Розетка имеет меньшую жесткость за счет большой наружной части.
2. Допустимый суммарный ток все равно делится на оба гнезда и не превышает норматива. В бытовом варианте это 16А.
3. Разъемы штепселя строго ориентированы. Если их необходимо повернуть на 90 градусов, то не всегда это возможно.

Установка двойного экземпляра в основе одинакова с одинарным. Встраиваемая подбирается под монтажное гнездо такого же размера, как и заменяемая одинарная. Наружные экземпляры монтируются на плоский подрозетник.

Двойное устройство отличается от одинарного лишь двумя посадочными местами с двумя клеммными парами. Для монтажа следует отключить все электричество в доме, вставить фазовый провод в правый контакт, синий «ноль» — в левый. Желто-зеленую «землю» подключаем к заземлению.

Монтаж новой розетки рядом

Для работы все обесточиваем. Определяем место дислокации будущей розетки. Если она внутренняя — сверлим стену, устанавливаем подрозетник на алебастр. Из старой розетки вынимаем механизм  и подсоединяем шлейфом по 2 одинаковых провода в один разъем. Нулевой провод раздваиваем, крепим с помощью термоусадки, разводим к обоим «нулям» розеток. Питающий трехжильный провод наращивается до нужной длины. Соединять провода можно клеммами WAGO или специальным колпачком.

Особенности подключения блока

Модульные розетки с рамкой сооружаются для питания маломощных приборов. Иногда модуль достигает 6 единиц  в одном ряду. Для эстетики они объединяются специальной рамкой, которая подбирается под цвет обоев, помещения, мебели.

При установке необходимо строго соблюдать расстояния между отдельными блоками в ширину разделительной полосы рамки. Действия по установке аналогичны монтажу дополнительной розетки. Только расстояния будут минимальны и зависеть от ширины подстаканника, размера рамки.

Последовательно подключаем проводники к клеммам каждой розетки из блока.

При монтаже постарайтесь избежать распространенных ошибок:

1. Сечение провода должно быть не меньше, чем у существующего устройства.
2. Материал провода обязан быть одинаковым, во избежание коррозии. Клеммником WAGO с антикоррозионной смазкой разрешается соединять провода из различного материала.
3. Нарушение очередности соединения проводников. Необходимо разобраться с их предназначением.
4. Недостаточно прочное соединение. Для определения баланса затяжки необходим опыт электромонтажных работ.
5. Недопустимо укладывать кабель по диагонали стены. Он должен идти только сверху.

Наиболее простой способ «размножения» розеток — установка двойного экземпляра. Это делать быстро и удобно.

Две розетки в одной коробке Схемы подключения

Автор: Дейл Кокс

Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и ремонтРемонт стенПокраска домаУборка и ремонт Видео своими руками
Как читать эти схемы.

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и подключены к источнику отдельно с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так. Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.

Такое расположение проводки позволяет уменьшить количество соединений и гаек в розетке. Это может облегчить размещение всей необходимой проводки и т. д. в небольшой исходящей коробке.

Подключение 2 розеток с 2 источниками

На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 В. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством. Горячий источник соединяется косичкой с клеммой LINE на розетке и с клеммой на выключателе освещения. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух выключателей в одной коробке

В этой схеме 2 выключателя устанавливаются в одну коробку. Выключатели подключаются косичками к одному и тому же источнику. Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.

Подключение выключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.

Подключение розетки и выключателя света в средней цепи

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение выключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель управляет подачей питания в розетку. Горячий источник подключается к одной клемме на выключателе, а другая клемма соединяется с горячим на розетке с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали выхода, а выключатель и розетка имеют общее заземление источника.

Больше подобных на сайте «Сделай сам-помощь»

Добавление электрической розетки в середине участка

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, а другой передает его к следующей розетке. Два провода нейтральные — один подводит нейтраль, а другой ведет к следующей розетке. Последний кабель представляет собой заземляющий провод, который на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке.

Если вы хотите добавить электрическую розетку в середине пробега — для простоты подключения ближайшего электроприбора или если вам нужно подключить больше устройств, чем у вас есть розетки — есть два основных варианта проводки: прямой ход или косичка. В зависимости от вашей ситуации, один метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Прямая подача по сравнению с косой подачей

Прямой погон

При добавлении электрической розетки между двумя существующими розетками цепь может быть напрямую подключена через розетку. Используя этот метод, входные провода прикрепляются к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода прикрепляются к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Косичка

Второй метод добавления электрической розетки в середине линии состоит в том, чтобы соединить розетку с проводами цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым розеткам «ниже по течению», не завися от розетки. соединительная вкладка.

Использование косичек не рекомендуется, если настенная коробка неглубокая и не может справиться с объемом дополнительных проволочных гаек и проводов с косичками.

Если коробка слишком мала, вы можете либо установить настенную коробку большего размера, либо обойтись прямой проводкой через розетку.

Почему предпочтение отдается косичкам

Один из недостатков прямого подключения через розетку заключается в том, что если розетка в середине цепи выходит из строя, это влияет на устройства, расположенные ниже по потоку. Даже незакрепленный провод под одной из винтовых клемм может привести к потере питания в розетках нижестоящей цепи. Кроме того, любые незакрепленные провода в розетке с прямым подключением могут нагреваться и вызывать опасность возгорания, поскольку весь ток в цепи протекает по этому пути. Даже диагностика проблемы может быть сложной. Если все розетки обесточены, трудно определить, какая из них вызывает проблему.

При использовании косички эти недостатки устранены. Проблема или плохое соединение не повлияют на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме при добавлении электрической розетки к существующей линии. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых клемм: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые клеммы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые клеммы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Вам также необходимо знать, сколько розеток вы можете использовать в своей цепи.

Автоматический выключатель может выдерживать только около 80 процентов номинального тока. Итак, если у вас есть выключатель на 20 ампер, он действительно может выдержать только 16 ампер, прежде чем сработает. Тем не менее, вы должны подключить только 10 розеток к 20-амперной цепи, так как каждая розетка потребляет примерно 1,5 ампера. Это полезно знать, если вы хотите установить двойную розетку (или более одной) в середине прогона.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Крестовая отвертка
• Плоскогубцы с тонкими губками
• Универсальный нож

Материалы

• Сменная розетка
• Электрический кабель НМ
• Большие проволочные гайки

Смотреть сейчас: 2 способа подключить розетку в середине цепи

Ель / Кевин Норрис

Прямое подключение через розетку

1. Отключить питание

   Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

   Ель / Кевин Норрис

2. Удаление старой емкости

   Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

   Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

   Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

   Ель / Кевин Норрис

3. Подключить новую розетку

   Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

   Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

   Ель / Кевин Норрис

4. Вставьте новую розетку

   Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

   Ель / Кевин Норрис

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

1. Отключите питание, удалите старую розетку и проверьте

   Выполните описанные выше шаги, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

   Ель / Кевин Норрис

2. Обрежьте и зачистите кабель

   Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

   Ель / Кевин Норрис

3. Сделать косички

   Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

   Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого проводов.

   Также будет один белый и один черный провод, идущий от гайки.

   Ель / Кевин Норрис

4. Соединить провода

   Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

   Ель / Кевин Норрис

5. Замените розетку

   Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

   Ель / Кевин Норрис

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика.
