Классификация и типы счетчиков электроэнергии

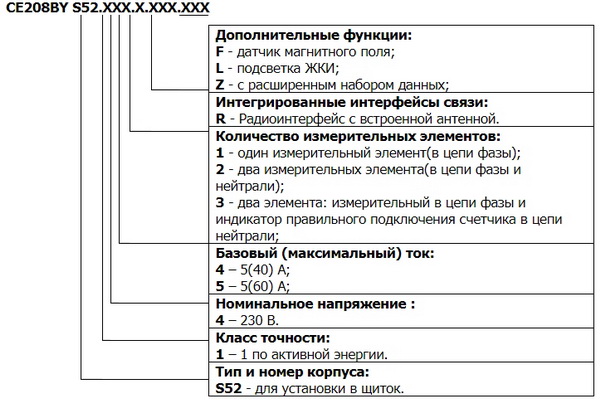

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

• индукционные
• электронные (статические)

2. По классу точности счетчики:

• рабочие
• образцовые

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

• однофазные (1ф 2Пр однофазный двухпроводный)
• трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
• трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

• одноэлементные (для однофазных сетей (1ф 2Пр))
• двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
• трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

• прямого включения счетчика
• трансформаторного включения счетчика:

• подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

Узнать подробно

6. По конструкции:

• простые
• многофункциональные

7.

По количеству тарифов:

• однотарифные
• многотарифные

8. По видам измеряемой энергии и мощности:

• активной электроэнергии (мощности)
• реактивной электроэнергии (мощности)
• активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Узнать подробно

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий,  для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии  – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

• Класс точности не хуже 0,5S
• Соответствие требованиям ГОСТ Р (52320-2005,  52323-2005, 52425-2005)
• Наличие сертификата об утверждении типа

Функциональные требования:

• Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
• Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
• Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
• Ведение автоматической коррекции времени
• Ведение автоматической самодиагностики с формированием обобщенного сигнала  в «Журнале событий»
• Защиту от несанкционированного доступа к информации и программному обеспечению
• Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

• попытки несанкционированного доступа
• факты связи со счетчиком, приведших к каким-либо изменениям данных
• изменение текущих значений времени и даты при синхронизации времени
• отклонение тока и напряжения в измерительных цепях от заданных пределов
• отсутствие напряжения при наличии тока в измерительных цепях
• перерывы питания

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

• Система освещения
• Какие поставщики работают на рынке электроэнергии
• Как разобраться с тарифами для юридических лиц

Класс точности электросчетчика

Приборы учета в обязательном порядке устанавливаются там где потребляется электроэнергия. Они выпускаются в различных модификациях и классифицируются в соответствии с измеряемыми величинами, конструктивными особенностями и способами подключения. Важным показателем считается класс точности электросчетчика. Данный показатель очень легко определить, поскольку на корпус каждого устройства наносится специальная цифра, помещенная в окружность, которая и обозначает тот или иной класс. По своей сути, эта величина является максимальной погрешностью, допускаемой конкретным устройством в ходе измерений потребленной электроэнергии.

Содержание

Индукционные счетчики электроэнергии

Одной из разновидностей приборов учета являются индукционные электросчетчики, которые повсеместно использовались до недавнего времени и продолжают функционировать в домах старой постройки. Расход электричества можно узнать по крутящемуся диску, защищенному стеклом. Темп его вращения изменяется в зависимости от расхода электроэнергии, а результаты выводятся на комплект барабанов с нанесенными цифрами.

В конструкцию входят два рабочих элемента: катушка напряжения для ограничения переменного тока, создающая магнитный поток, равный напряжению, и катушка тока, тоже предназначенная для возбуждения магнитного потока, соразмерного с силой проходящего через нее тока. На этих конструктивных особенностях основан принцип действия этого устройства.

Во время двойного прохода обоих магнитных потоков через алюминиевый диск по параболической траектории, возникают силы, воздействующие на этот диск и заставляющие его вращаться. Полученные данные выводятся на вышеупомянутые барабаны через ось, соединенную с зубчато-винтовой передачей. Таким образом, чем выше напряжение, тем быстрее будут двигаться магнитные потоки и связанные с ними механические детали.

Индукционные электросчетчики считаются очень надежными и долговечными, не зависят от скачков напряжения и считаются сравнительно недорогими. Серьезным недостатком таких приборов, определяющих расход, можно посчитать слишком большую погрешность в измерениях, слабую защиту от воровства электричества и размеры аппарата. Сам электросчетчик в процессе функционирования потребляет большое количество энергии.

Счетчики электронного типа

По сравнению с индукционными, электронные приборы обладают повышенными классами точности и могут вести учет сразу по нескольким тарифным планам. Суть работы этих устройств заключается в преобразовании аналоговых сигналов, поступающих с датчика электротока. Далее они становятся цифровыми кодами, отражающими количество потребленной электроэнергии в виде числовых символов. Расшифровка этих кодов осуществляется микроконтроллером, а полученные данные отображаются на дисплее.

Благодаря конструктивным особенностям, электронные устройства имеют гораздо больше преимуществ по сравнению с индукционными приборами учета:

• Обладают точностью повышенного класса.
• Способны измерять все типы электротока и фиксировать их по разным тарифам, в зависимости от времени суток.
• Полученные результаты сохраняются в памяти аппаратуры и при необходимости легко извлекаются.
• Возможно дистанционное снятие данных из памяти устройства.
• Любые попытки несанкционированного проникновения и хищения фиксируются устройством.
• Благодаря незначительным габаритам электронные счетчики легко помещаются в любые щитки.

Определенными минусами этих устройств считается их повышенная реакция на перепады напряжения, некоторые трудности в ремонте и обслуживании, высокая цена некоторых моделей.

Какая должна быть точность у современных приборов учета

В данный момент все приборы учета электроэнергии разделяются по классам точности, которых официально существует пять. В этот ряд входят значения 5,0; 2,0; 1,0; 0,5; 0,2. Имеющиеся цифры представляют собой допустимый процент погрешности, разрешенный для счетчиков при подсчете электроэнергии. Они дают ответ на вопрос, какой класс точности должен быть у электросчетчика, используемого в конкретном месте.

На сегодняшний день в 2018 году значение 5,0 существует лишь формально, поскольку он устарел и законы запрещают использовать его при изготовлении аппаратуры для учета электроэнергии. Класс точности по отношению к квартирам допускается не выше 2%, то есть устаревшая техника постепенно заменяется новыми моделями. Точность 2,0 применяется в индукционных электросчетчиках, а стандарт точности 1 – в электронных. Параметры 0,2 и 0,5 считаются самыми высокими, и применяются там, где требуется высокая точность учетных данных.

Как выбрать электросчетчик

При выборе наиболее подходящего прибора учитывается не только класс точности счетчика, но и другие характеристики. В первую очередь нужно определить количество фаз, имеющихся в данной электрической сети. Для этого следует осмотреть кабель, подключенный к автомату, установленному на вводе. Если он двухжильный, значит сеть однофазная, а если в нем три жилы, значит и сеть, соответственно, трехфазная.

Следовательно, при покупке нужно выбирать счетчик, предназначенный именно для одно- или трехфазной сети. Однофазные счетчики не могут использоваться в трехфазных сетях, а трехфазные могут устанавливаться в однофазные сети, по одной линии на каждую фазу прибора. Для того чтобы не перепутать устройства между собой, на корпус наносится соответствующая маркировка.

Необходимо учитывать и величину нагрузки, которая будет воздействовать в процессе эксплуатации счетчика. Как правило, берется максимальное значение мощности потребителей, которые планируются подключаться к нагрузке. Данный показатель отображается на корпусе счетчика и для частных домов он составляет в среднем 60 ампер. Если планируется установка и подключение более мощного оборудования, например, электрических котлов, в этом случае может потребоваться прибор учета как минимум на 100 А.

Довольно часто становится заранее известно о возможности учета потребленной электроэнергии по нескольким тарифам, в зависимости от времени суток. В связи с этим, чаще всего выбираются двухтарифные устройства, отдельно регистрирующие расход электричества в дневное и ночное время.

Иногда для хозяев большое значение приобретает крепление счетчика, когда новый прибор нужно установить на место старого в стандартный электрический щиток. В таких случаях учитываются еще и габаритные размеры устройства.

Точный прибор – Меркурий 230

Электросчетчики Меркурий 230 выпускаются в более чем 20 модификациях, что дает возможность использовать их в самых разных условиях. Эти трехфазные устройства могут быть одно- или многотарифными, производить определение и учет активной и активно-реактивной энергии при прямом и трансформаторном включении. Данная аппаратура имеет импульсный выход и встроенный модем для передачи на расстояние поступающих сведений.

Межповерочные интервалы составляют 10 лет, а гарантийный срок составляет три года или 36 месяцев. Класс точности электросчетчика Меркурий у разных моделей отличается и находится в пределах от 0,5 до 2,0.

Счетчики Меркурий 230 могут выполнять диагностику своего внутреннего состояния, а полученные результаты выводить на экран. Функциональность и технические характеристики устройств гораздо выше, чем у других отечественных приборов аналогичного класса. Они успешно конкурируют и с зарубежными электросчётчиками. У различных моделей снятие показаний осуществляется практически по одному и тому же алгоритму и затем полученные данные отображаются на жидкокристаллическом дисплее. Поверх экрана располагается индикационная полоса, где отображаются рабочие режимы.

Остальные элементы также находятся на лицевой панели. Справа от дисплея установлены две кнопки: левая – ВВОД, правая – КОЛЬЦО. С помощью первой кнопки выполняются переходы между показаниями различных тарифов. Каждое действие задается путем кратковременного нажатия. Вторая кнопка помогает выбрать рабочий режим. Снятие показаний начинается с режима А, отметка которого в виде черточки будет светиться на полосе индикатора в соответствующем поле.

Основы проверки точности счетчиков энергии

Измерение энергии никогда не проводилось ради развлечения. Здесь замешаны деньги, поэтому точность счетчика должна быть проверена.
Раньше без всякой электроники было очень сложно. Вам нужен источник напряжения/тока с высокой стабильностью, откалиброванные ваттметры и откалиброванный секундомер.

Источник работал от трансформатора с регуляторами тока, напряжения и фазового сдвига.
Сначала вы настраиваете напряжение и ток. Затем вы считываете мощность с ваттметров.
Счетчики, подключенные к испытательному стенду, должны быть проверены один за другим.
Каждый счетчик имеет константу счетчика, указывающую номер. оборотов на кВтч.

Представьте себе однофазный счетчик с константой 75 р/кВтч. Мы отрегулировали напряжение до 230 В и ток до 10 А . Коэффициент мощности равен 1.
Видим на ваттметре мощность 2300 Вт .

Теперь мы можем рассчитать теоретическое время одного оборота на основе постоянной счетчика.

P = мощность
c = постоянная счетчика

Теоретическое время одного оборота при мощности 2300 Вт составляет 20,87 с. (Обратите внимание, что калькулятора у нас не было, в лучшем случае мы рассчитывали с помощью логарифмической линейки.)

Следующий шаг: Останавливаем время на один оборот. Вращающийся диск электромеханического счетчика имеет цветную метку. Как только метка окажется перед счетчиком, вы запускаете часы и останавливаете их, как только метка достигает того же положения после одного оборота.
Допустим, вы остановили время на 21,1 секунды.

Теперь мы используем общую формулу для процентной ошибки:

Таким образом, мы приходим к ошибке +1,1 % . Счетчик быстрее, чем должен быть. В то время счетчики обычно имели класс точности 2, так что это ПРОШЛО.

Как видите, существует множество влияющих факторов, которые могут испортить результат измерения, например,

• неточное показание ваттметра
• нестабильность источника (стрелка ваттметра двигается во время проверки)
• неточное показание секундомера
• слишком поздняя или слишком ранняя остановка времени
• ошибки округления в вычислениях

В частности, остановка времени очень усложнила жизнь тестерам счетчиков. Таким образом, хитрость заключалась в том, чтобы остановить время на несколько оборотов, чтобы свести к минимуму человеческую ошибку при запуске/остановке.
Если у вас есть портативное оборудование, такое как наш калибратор RS350 с переключателем пуска/останова, вы можете сравнить результаты ошибок с результатами при использовании сканирующей головки.

Небольшое упражнение

На анимации ниже мы видим вращающийся диск однофазного счетчика (вид сверху без корпуса счетчика). Этот счетчик имеет константу 100 р/кВтч. Он работает с нагрузкой 3450 Вт.
Вы уже рассчитали теоретическое время работы на один оборот (10,43 с).
Используйте секундомер смартфона, синхронизированный со спутником, чтобы проверить погрешность счетчика.
Оставьте мне комментарий с вашим результатом 🙂

В одном из следующих блогов мы увидим, насколько проще и быстрее проходит поверка счетчиков с помощью современного оборудования для поверки счетчиков и программного обеспечения для тестирования. Основы остаются прежними.

Спасибо, что прочитали.

Примечание редактора: эта статья была первоначально опубликована в декабре 2019 г.и был обновлен для полноты.

Измеритель мощности и энергии постоянного тока — AcuDC 240 Series

Наведите курсор мыши для увеличения масштаба

AcuDC 240 — это измеритель энергии постоянного тока, предназначенный для контроля и управления системами питания постоянного тока с широким диапазоном измеряемых параметров, таких как напряжение, ток, мощность и энергия. AcuDC 240 поддерживает двунаправленное измерение тока, используемое в чистом измерении, солнечной фотоэлектрической и ветряной электроэнергетике, а также в других приложениях, таких как транспортные системы, вышки сотовой связи, системы распределения электроэнергии и ИТ-сети. Он также может быть оснащен цифровыми входами для контроля переключателей, релейными выходами для дистанционного управления и сигнализацией превышения диапазона.

• Точность 0,2% по напряжению и току; 0,5 % на мощность и энергию
• Дополнительная регистрация данных 4 МБ с регулируемым размером журнала
• Дополнительная связь RS485 Modbus-RTU
• Совместимость с датчиками постоянного тока, датчиками постоянного напряжения, датчиками Холла и шунтами
• Оснащение различными I Варианты /O, включая аналоговый выход, аналоговый вход, релейный выход или цифровой выход
• Стандартный размер DIN 72 мм x 72 мм для установки в панель выдвижного типа
• 5 лет гарантии

Обзор AcuDC 240

Что такое измерение энергии постоянного тока?

Измерение постоянного тока используется в определенных приложениях для измерения, сбора и хранения данных в реальном времени для систем питания постоянного тока. Профессионалы в области энергетики используют счетчики постоянного тока для контроля выработки электроэнергии, энергопотребления или обнаружения системных сбоев для достижения конкретных целей производительности, снижения затрат или проверки целостности энергоснабжения на своем предприятии. Он используется в различных отраслях, таких как солнечные системы, зарядные станции для электромобилей, аккумуляторные системы хранения энергии (BESS), вышки сотовой связи, центры обработки данных и легкорельсовый транспорт.

Настройка конфигурации измерителя постоянного тока

AcuDC 240 специально разработан для предоставления высокоточных данных широкому спектру приложений для измерения постоянного тока в соответствии с требованиями вашего проекта. Счетчик энергии постоянного тока можно настроить для работы в диапазоне напряжений и с различными датчиками тока, источниками питания, модулями ввода/вывода, связью Modbus RS485 или опциями регистрации данных.

Номинальное напряжение
Выберите один из пяти вариантов номинального напряжения, до 1000 В постоянного тока напрямую или через датчик напряжения с выходным сигналом 0–5 В постоянного тока.
Токовый вход
Совместимость с прямым входом 0–10 А или с использованием внешнего шунта (выход 50–100 мВ) или датчика Холла тока (выход 4–20 мА или 0–5 В).
Блок питания
Блок питания Доступны два варианта блока питания: P1 совместим с 100–240 В переменного тока или 100–300 В постоянного тока. Вариант P2 совместим с 20-60 В постоянного тока.
Ввод/вывод
Дополнительные вставные модули расширения для цифровых входов, цифровых выходов, аналоговых входов, аналоговых выходов и релейных выходов.
Средства связи
Можно добавить протокол Modbus со встроенным портом RS485.
Регистратор данных
Опция для сбора важных данных путем добавления 4 МБ встроенной записи данных.
Панельный магазин
Вариант для предварительно смонтированного и смонтированного панельного счетчика NEMA 4X.

AcuDC 240 Основные характеристики

ИЗМЕРЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ С ВЫСОКОЙ ТОЧНОСТЬЮ. 1000 В постоянного тока. Измеряйте критическое напряжение, ток, мощность, энергию и ампер-часы в режиме реального времени с помощью одного компактного устройства.

Основные характеристики:

• Мгновенный просмотр данных в реальном времени на многофункциональном дисплее
• Точность 0,2% по мощности и энергии доступна по запросу

ДОПОЛНИТЕЛЬНАЯ СВЯЗЬ MODBUS-RTU

Передача всех данных измерений постоянного тока в SCADA, ПЛК или другие внешние системы с использованием стандартного отраслевого протокола Modbus-RTU через встроенный порт RS485 порт связи.

Основные характеристики:

• Шесть регулируемых скоростей передачи данных от 1200 до 38400 бит/с
• Общая длина кабеля RS485 до 1200 м (4000 футов)
• Взаимодействие между устройствами сторонних производителей
• Стандарт открытого протокола

ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ ВВОДА/ВЫВОДА

Различные дополнительные комбинации аналоговых, цифровых, релейных и сигнальных выходов доступны со сменными модулями ввода/вывода для расширения возможностей вашего счетчика энергии постоянного тока.

Основные характеристики:

• Каждый модуль имеет уникальную комбинацию опций DI, AO, AI, RO или DO
• Некоторые модули также оснащены источником питания датчика Холла для дополнительной гибкости в полевых условиях питание для датчиков Холла

ИЗМЕРЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ С ВЫСОКОЙ ТОЧНОСТЬЮ

С точностью 0,5 % по мощности и энергии и 0,2 % погрешности по напряжению и току измеритель AcuDC 240 фиксирует точные показатели в системах постоянного тока с напряжением до 1000 В постоянного тока. Измеряйте критическое напряжение, ток, мощность, энергию и ампер-часы в режиме реального времени с помощью одного компактного устройства.

Основные характеристики:

• Мгновенный просмотр данных в режиме реального времени на многофункциональном дисплее
• Точность 0,2% по мощности и энергии доступна по запросу

ДОПОЛНИТЕЛЬНАЯ СВЯЗЬ MODBUS-RTU

Передача всех данных измерений постоянного тока в SCADA, ПЛК или другие внешние системы с использованием стандартного отраслевого протокола Modbus-RTU через встроенный коммуникационный порт RS485.

Основные характеристики:

• Шесть регулируемых скоростей передачи от 1200 до 38400 бит/с
• Общая длина кабеля RS485 до 1200 м (4000 футов)0050 ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ ВВОДА-ВЫВОДА

  Различные дополнительные комбинации аналоговых, цифровых, релейных и сигнальных выходов доступны с помощью сменных модулей ввода-вывода, заменяемых на месте. Быстрое подключение для расширения возможностей вашего счетчика энергии постоянного тока.

  Основные характеристики:

  • Каждый модуль имеет уникальную комбинацию опций DI, AO, AI, RO или DO
  • Некоторые модули также оснащены источником питания датчика Холла для дополнительной гибкости в полевых условиях питание для датчиков Холла

  AcuDC 240 Diagram

  AcuDC 240 Product Map

  1	Enclosure Made of high-strength, UL 94V-0 plastic	4	Voltage и вход тока Клеммы для подключения напряжения и тока
  2	ЖК-экран Большой ЖК-экран с подсветкой показывает измеряемые значения	5	RS485 Терминал Соблюдение протокола Modbus-RTU
  3	FUNDAIL KEYS 3	FUNDAIL KEYS 3	FUNDAIN 3	FUNDEA 3	.	Блок питания Разъем для ввода питания

  1	Корпус Made of high-strength, UL 94V-0 plastic
  2	LCD Screen Large, backlit LCD screen shows metered values ​​
  3	Function Keys Два ключа используются для интерфейса со счетчиком
  4	Вход напряжения и тока Клеммы для подключения напряжения и тока
  5	RS485 Terminal Communicate via Modbus-RTU protocol
  6	Power Supply Connection for control power input

  AcuDC 240 Models

  	AcuDC 243
  Приложение	Все приложения для мониторинга и измерения постоянного тока
  Измерение	Напряжение, ток, мощность, энергия, ампер-часы
  Модули в/у. 4 МБ
  Протокол связи	Дополнительно RS485 Modbus-RTU
  Вход измерения тока	Выбор: прямой вход (0–10 А), шунт (50–100 мВ), датчик тока Холла (мА) или датчик напряжения на эффекте Холла (В)
  Power Supply	Choose from: P1 (for 100-240Vac or 100-300Vdc) or P2 (20-60Vdc)
  Power Mount Option

  Приложение	Все приложения для мониторинга и измерения постоянного тока
  Измерение	Напряжение, ток, мощность, энергия, ампер-часы
  Доступные модули ввода/вывода	(См. Таблицу для получения дополнительных вариантов ввода/вывода)
  . (0–10 А), шунт (50–100 мВ), датчик Холла тока (мА) или датчик Холла напряжения (В)
  Источник питания	Выберите из: P1 (для 100–240 В перем. тока или 100–300 В пост. ) или P2 (20-60 В пост. тока)
  Power Mount Option

  AcuDC Expansion IO Modules

  2 2 2 2 2 2 2 (40470)

  	X1	X2	X3	X4	X5	X6	X7
  Цифровой вход (DI)	2	2	2	2	2	2	2
  Аналоговая вывода (AO)	2 (4-20MA / 0-20MA)	2	2	2	2	2	2	2	2	2	2	2	. ~ 5 В)
  Аналоговый вход (AI)						2 (4-20MA / 0-20117 9017	2	2	2	2	2	2	2	2	2	2	2	2		2	(4-20470)
  Релейный выход (RO)			2
  Digital Output (DO)				2
  Hall Effect Sensor Power Supply					+/- 15Vdc	+/- 15Vdc	+/ — 15Vdc

  Digital Input (DI)	2
  Analog Output (AO)	2 (4-20mA/0-20mA)

  Digital Input (DI)	2
  Analog Output (AO)	2 (4-20mA/0-20mA)

  Digital Input ( DI)	2
  Relay Output (R)	2

  Digital Input (DI)	2
  Digital Output (DO)	2

  Цифровой вход (DI)	2
  . Сводка датчика. 2
  Аналоговый вход (AI)	2 (4-20MA/0-20MA)
  Структура питания датчика.0110
  Цифровой вход (DI)	2
  Аналоговый вход (AI)	2 (0-5V/1-5V)
  .

  Аксессуары для AcuDC 240

  Преобразователь USB-to-RS485

  Этот преобразователь USB в последовательный интерфейс RS485 с функцией plug-and-play предназначен для удобного и надежного подключения измерителя AcuDC 240 к другим устройствам с помощью USB-кабеля. порт.

  Адаптер для DIN-рейки

  Адаптер обеспечивает возможность установки измерителя AcuDC 240 на DIN-рейку под горизонтальным или вертикальным углом. Он легко крепится к измерителю или модулям AXM.

  UL 508A Panel Shop

  Предварительно сконфигурированное панельное решение с предварительно смонтированным кабелем идеально подходит для установки на месте в соответствии с региональными нормативными требованиями по безопасности и охране окружающей среды. Все панели проходят проверку качества на надежность и безотказность.

  Трансформаторы постоянного тока

  Разработанные для обеспечения высокой точности, датчики постоянного тока промышленного класса обеспечивают стабильные измерения в широком диапазоне условий. Выберите из датчиков постоянного тока с разъемным сердечником, датчиков Холла или шунтов постоянного тока.

  Встроенный предохранитель

  Держатели встроенных предохранителей используются в местах с ограниченным пространством для обеспечения защиты цепи в случае неисправности. Он разработан, чтобы быть безопасным на ощупь и гибким для использования в различных типах приложений.

  Измерительный провод и зажим напряжения

  Тестовые провода соединены двумя вставками типа «банан» для надежной фиксации. Зажим напряжения изолирован в корпусе EPR для класса безопасности CAT IV и прочного зажима типа «крокодил».

  Часто задаваемые вопросы по AcuDC 240

  Каков диапазон прямого входного напряжения и тока?

  Входной диапазон для прямого измерения напряжения составляет 0–1000 В, а для тока — 0–±10 А.

  В чем разница между датчиком Холла и шунтом?

  Для датчика Холла требуется источник питания (±15 В пост. тока), а для шунта — нет. Кроме того, для установки шунта необходимо разорвать цепь, а для датчика Холла этого не требуется.

  Где посмотреть потребление энергии (кВтч) на счетчике?

  Энергопотребление отображается на экране E1. Это можно узнать, нажав «V/A» на экране глюкометра.

  Какой тип последовательного порта использует счетчик и поддерживает ли он RS422 и RS232? Могу ли я подключить счетчик к компьютеру, у которого нет порта RS485?

  Счетчик поддерживает двухпроводную последовательную шину RS485. Счетчик не поддерживает RS422 и RS232. Преобразователь USB-RS485 или преобразователь RS232-RS485 можно использовать, если ваш компьютер оснащен портом USB или портом RS232. Предварительно сконфигурированный преобразователь USB-RS485, поставляемый Accuenergy, гарантированно будет работать с нашими счетчиками.
