Как подключить светодиодную ленту — 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

• не качественные светодиоды и блоки питания

• не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

1 правило

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

2 правило

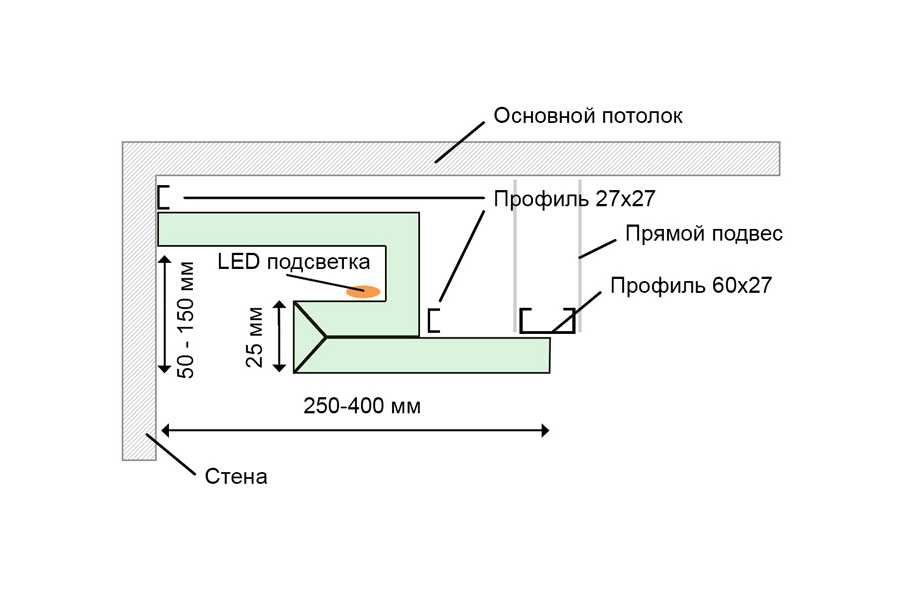

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

3 правило

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

• бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

• трехжильный кабель ВВГнг-Ls сечением 1,5мм2

• блок питания

• диммер и пульт управления

• монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

• фазный провод подсоединяете к разъему L

• жилу синего цвета — нулевую, к клемме N

• желто-зеленую — к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

• отмеряете и отрезаете необходимого размера провода

• зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме

DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

• на клеммы V- заводятся жилы черного цвета

• на клеммы V+  красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — //cable.ru, Кабель.РФ

Как подключить светодиодную ленту: схемы и способы подключения

Современный город украшают световые короба и вывески, изготовление которых предусматривает использование светодиодных лент и, соответственно, требует определенных знаний специфики подключения.

Как известно из общей физики, существует 2 способа соединения элементов электрической цепи: параллельное и последовательное.

Параллельное подключение – это соединение, при котором резисторы соединяются между собой обоими контактами. В результате к одной точке (электрическому узлу) может быть присоединено несколько резисторов.

Последовательное подключение – это соединение двух или более резисторов в форме цепи, в которой каждый отдельный резистор соединяется с другим отдельным резистором только в одной точке.

Как правило, светодиодная лента подключается к блоку питания последовательно только до 5 метров.

• соблюдать полярность
• не использовать блоки питания с другим напряжением
• во влажные помещения следует делать герметичные соединения
• не делать последовательное подключение длиной более 5 метров
• отрезки длиной более 5 м следует подключать только параллельно

Чтобы правильно подключить светодиодную ленту в первую очередь необходимо знать:

1. Мощность светодиодной ленты, т.е. потребления тока на 1 метр. Лента может потреблять от 4,8 до 36 Вт/м.п.
2. Напряжение питания 12 В или 24 В.
3. Количество ленты (в метрах погонных), необходимое для засветки изделия.

Используя данную информацию можно подобрать мощность и количество блоков питания (трансформаторов) необходимых для засветки изделия.

Пример расчета

Давайте рассмотрим на примере:

Допустим, что для засветки изделия потребуется 15 м.п. светодиодной ленты с напряжением 12 вольт и мощностью 9,6 Вт/м.п. (Данные параметры всегда заявлены компанией-производителем). Для расчета требуемой мощности блоков питания воспользуемся простым расчетом: 9,6 Вт/мп х 15 мп = 144 Вт.
Рассчитав мощность блоков, необходимых для засветки данного количества ленты, следует добавить 20% запаса мощности: 144 Вт + 20% = 172,8 Вт.
По итогу всех расчетов получается 173 Вт.

В зависимости от того, где расположено изделие можно использовать:

• один блок мощностью 150 Вт и второй блок мощностью 20 Вт;
• три блока мощностью 60 Вт каждый;
• один блок мощностью 200 Вт.

Общая мощность блоков может быть выше 173 Вт, ниже − не желательно.

Для того, что бы лента светила равномерно и от противоположной стороны от блока питания не было затухания ленты, её необходимо подключать не более 5 метров в одну линию, далее подключение должно быть параллельным либо от другого блока питания.

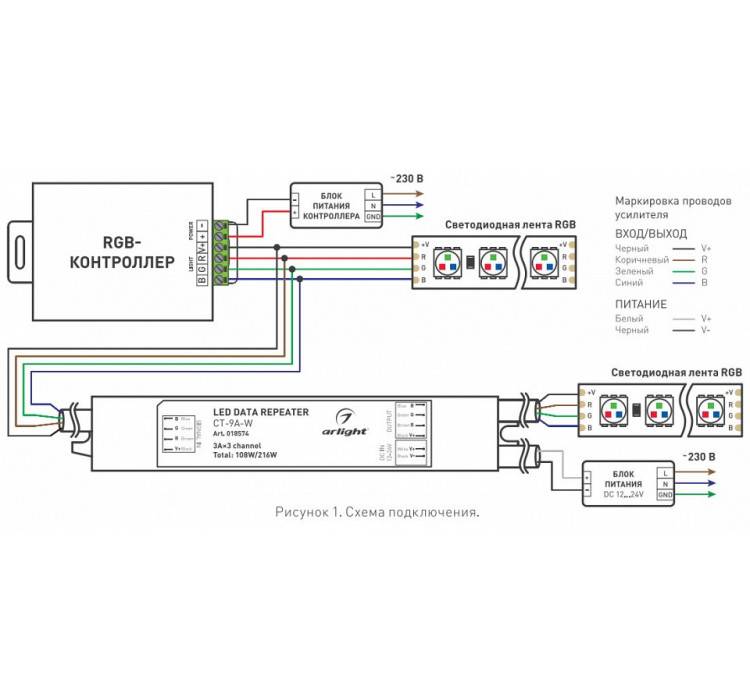

Схема подключения светодиодной ленты

Очевидно, что с подключением светодиодной ленты справиться не сложно: достаточно обладать базовыми знаниями и не забывать основные правила подключения.

Если Вам требуется консультация в подборе светодиодной ленты и трансформаторов, а также расчете необходимого их количества, обращайтесь к любому из менеджеров в Вашем регионе. Мы с удовольствием Вам поможем!

7 вещей, которые нужно знать перед покупкой и установкой 12-вольтовых светодиодных лент

Гибкие светодиодные ленты используются во всем мире в различных промышленных, коммерческих и жилых проектах. Освещение светодиодной лентой популярно среди многих архитекторов и дизайнеров по свету из-за повышения эффективности, цветовых вариантов и яркости. Самым большим преимуществом является простота их установки. Их гибкость, низкопрофильность и полезные аксессуары делают их самыми популярными светодиодными лентами для домашних мастеров. С помощью этих светодиодных лент домовладелец может проектировать как профессионал с нужными материалами и всего за час или два.

Существует множество вариантов светодиодных лент без единого стандарта «один размер подходит всем». Это руководство по ресурсам светодиодных лент научит новичков и экспертов тому, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.

Это руководство научит как новичков, так и экспертов находить лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.

Светодиодные ленты: что делает их такими особенными?

Светодиодные ленты, также известные как светодиодные ленты или светодиодные ленты, известны своим компактным размером и гибкостью. Эффективные светодиоды размещаются на печатной плате шириной 10 мм и предлагаются длиной от 3 футов до 16,4 футов. Гибкие светодиодные ленты имеют множество особенностей, которые упрощают их использование в различных ситуациях:

Нарезка по размеру – Резка светодиодных лент очень проста благодаря линиям разреза вдоль полос. В каждой точке разреза имеется черная линия с медными контактными площадками, расположенными по бокам. Благодаря медным контактным площадкам для пайки каждый кусок полосы можно адресовать даже после того, как он был отрезан. Это позволяет соединить светодиодные ленты вместе или подключить ленту в другом месте вашего дома.

Гибкая светодиодная лента с клеем – Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая лента имеет отслаивающуюся подложку, которая обнажает клей 3M, что упрощает установку методом «отклей и приклей».

Водонепроницаемый или не водонепроницаемый – Светодиодные ленты не ограничиваются внутренними проектами. Водонепроницаемые светодиодные ленты имеют класс защиты IP65 и изготовлены из силиконовой смолы, которая защищает компоненты ленты от пыли и влаги. Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.

Светодиодные лампы на 12 В – Для работы светодиодных лент необходимо питание 12 В постоянного тока. Для домашнего использования потребуется трансформатор переменного/постоянного тока, но это сделает проводку полос по дому намного безопаснее. Батареи также выдают мощность постоянного тока, поэтому с помощью этих гибких лент легко сделать светодиодную лампу с питанием от батареи .

---

7 Что нужно знать перед установкой светодиодных лент

Гибкие светодиодные ленты отлично подходят для всех видов проектов, но иногда трудно понять, с чего начать. Следуйте этому руководству из 7 шагов, если вы застряли, не зная, с чего начать. В руководстве показаны различные варианты светодиодных лент, а также то, что нужно запланировать, чтобы сделать светодиодную ленту для домашнего освещения успешной!

Плотность светодиодной ленты = яркость

Плотность светодиодной ленты означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Лента стандартной плотности имеет 30 светодиодов на квадратный метр, а полоса высокой плотности — 60 светодиодов на квадратный метр. Полоска с более высокой плотностью соответствует более высокому качеству и более яркому свету. В таблице ниже показаны различия между стандартной и высокой плотностью полос. Обратите внимание на выходы Lumen, а также на различия в длине среза и максимальной длине цикла для каждого из них.

Плотность	Количество светодиодов	Люмен	Мощность 9 0018 (на катушку)	Разрезаемый	Макс. Запуск
Подставка. (SD)	30/метр	540/метр	27 Вт	Каждые 4 дюйма	32,8 фута.
Высокий (HD)	60/м	1080/м	40 Вт	Каждые 2 дюйма	16,4 фута.

Люмен — это единица измерения яркости, воспринимаемая человеческим глазом. Благодаря лампам накаливания большинство из нас использует ватты для измерения яркости света. Для светодиодов люмены являются новым стандартом для описания светоотдачи. Световой поток является одной из наиболее важных частей при выборе светодиодных лент, так как он определяет тип света, который вы получите.

Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полосы обозначены как люмены на метр. Чтобы узнать общий выходной сигнал в люменах, просто узнайте, сколько метров вы будете использовать.

Световой поток является одним из наиболее важных параметров при выборе светодиодных лент, так как он определяет тип получаемого света.

Различные проекты требуют определенного уровня яркости для достижения своей цели. Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям к световому потоку:

• Акцентное или декоративное освещение — 100–300 люмен/фут.
• Освещение под шкафом – 175–360 люмен/фут.
• Рабочее освещение с большим расстоянием от источника – 300-450 люмен/фут.
• Спальня, освещение бухты – 180-500 люмен/фут.

Цвет: многоцветный RGB, УФ, цветной, белый Диапазон CCT

Цвет светодиодной ленты зависит от личных предпочтений. Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Ленточные RGB-светильники — это полосы, меняющие цвет, которые отлично подходят для акцентного освещения по всему дому. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для создания множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела затемнения этого руководства.

Доступны ультрафиолетовые (УФ) версии полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!

Полоски также доступны в одном цвете: красном, зеленом, синем, желтом и белом (3000-6500K CCT).

CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (К). Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Посмотрите на фотографии ниже для справки. Теплый белый — это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере того, как мы увеличиваем градусы Кельвина, цвет меняется с желтого на не совсем белый, на естественный белый, а затем на голубовато-белый, который известен как холодный белый.

Итак, какой цвет мне выбрать? Посмотрите на комнату внизу с теплыми белыми, нейтральными белыми и холодными белыми полосами. Заметили, как цветовая температура световой ленты влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений, общего стиля и ощущения, которое вы хотите, чтобы комната излучала.

Теплый белый  создает уютную атмосферу. Обычно используется в помещениях, где все собираются в гости или для отдыха (гостиные, спальни, столовые и т. д.).

Нейтральный или натуральный белый создает эффект естественного дневного света. Это самая продаваемая лента, поскольку она имитирует естественный свет и ее удобно использовать в любом месте дома. Это наша самая популярная лента для светодиодного освещения под шкафами. №

Холодный белый дополняет современные и современные стили, придавая яркий свежий оттенок. Холодный белый отлично подходит для рабочего освещения, так как дает более яркий и сфокусированный свет. Яркие холодные цвета чаще всего используются в ванных комнатах, кухнях и рабочих помещениях.

Длина полосы

Лучше всего описать весь проект, чтобы увидеть, сколько метров полосы вы будете использовать. Это дает вам представление о том, что купить и сколько это стоит. Светодиодные ленты доступны в 3ft. увеличивается до полного барабана (16,4 фута). Важно выяснить, хотите ли вы приобрести рулоны длины и обрезать их по размеру, или было бы выгодно иметь уже нарезанные для вас меньшие длины.

На этом этапе нарисуйте свой проект. Спланируйте, где нужны полосы света, как они будут подключены, и будут ли они все подключаться к одному и тому же источнику питания или иметь отдельные источники питания. Этот шаг очень помогает, когда вы продвигаетесь через следующие несколько шагов.

Мощность и питание светодиодной ленты

Какой тип питания требуется светодиодной ленте? Для светодиодных лент всегда требуется входное напряжение 12 В постоянного тока.

Это самая простая часть, следующим шагом будет определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.

Подробная таблица мощности светодиодных лент на 12 В

9 0051

Длина (футы)	Длина (метры)	30 LEDs/M Wattage	60 LEDs/M Wattage
1	0. 3048	2.4	4.8
2	0.6096	4.8	9.6
3	0,9144	7,2	14,4
6	1,8288 9005 5	12,15	20,8
9	2,7432	17,1	27,2
12	3,6576	22,05	33,6
16,4 (полная катушка)	5	27	40

Если вы используете более одной мощности Просто обратите внимание на длину полоски, которая будет отходить от каждой, чтобы определить размер блока питания, который вам нужен.

Варианты блока питания для светодиодов:

• Подключаемый адаптер — подключайте прямо к стене для питания светодиодных лент.
• Блоки питания с фиксированным кабелем. Прокладывайте провода напрямую между проводкой сетевого напряжения и светодиодными лентами.
• Блок питания с регулируемой яркостью. Хотите регулировать яркость от обычного бытового диммера, такого как Lutron или Leviton? Это силовой вариант для вас!
• Аккумуляторы. Найдите аккумуляторный блок на 12 В или используйте держатель для 8-элементного аккумулятора.

Проводка и подключение светодиодных лент

Здесь приведенный выше эскиз пригодится, чтобы начать думать о том, где вы будете размещать все ленты. Планировалось ли в конечном итоге запустить все ленты вместе? Если общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам потребуется проложить параллельные провода от источника питания к отдельным полосам.

Как видно из нашего эскиза, иногда вам может понадобиться подключить разветвители, идущие с разных сторон, к одному общему блоку питания. В этом случае вы уже будете использовать параллельные провода.

Подключение светодиодных лент, когда вы имеете дело с несколькими катушками лент, может быть сложной задачей, но у нас есть руководство по питанию и подключению , которому вы можете следовать, чтобы составить схему установки светодиодной ленты.

Электроустановочные изделия: разъемы и разветвители для светодиодных лент

Подключение светодиодных лент необходимо для любого проекта. У нас есть несколько полезных аксессуаров и руководств для завершения любого подключения светодиодной ленты.

Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке, рекомендуемый провод для полос можно найти здесь.

Как соединить светодиодные ленты без пайки? Наши соединители EZ Click Strip прекрасно подходят для соединения лент встык, заполнения зазоров между светодиодными лентами или обхода узких углов. Наше полное руководство по разъемам для светодиодных лент показывает, как использовать их для создания соединений, которые пригодятся для любого проекта с лентой.

Как подключить несколько светодиодных лент к одному источнику питания? Разветвители светодиодных лент позволяют легко подключить несколько лент к одному источнику питания! Разделители полос доступны с 2, 3 или 4 выходными каналами.

Диммирование светодиодных лент

Регулировка яркости светодиодных лент обычно осуществляется с помощью встроенных диммеров с широтно-импульсной модуляцией. Эти диммеры подключаются к 12-вольтовой стороне системы и подключаются между полосами, как показано на рисунке.

ШИМ-диммеры популярны, поскольку они могут работать с любым трансформатором или аккумулятором, им не нужен источник питания, который указан как диммируемый. ШИМ-затемнение обеспечивает плавное управление от самых тусклых до самых ярких настроек. Они доступны по цене и просты в установке, что делает их лучшим вариантом для диммирования светодиодных лент.

Эти простые диммеры доступны как с WiFi, так и с дистанционным управлением. Диммеры, совместимые с WiFi, работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa).

У некоторых домовладельцев уже есть центральная система затемнения для своих помещений. В этих случаях владелец хочет управлять освещением с помощью уже имеющихся диммеров переменного тока. Если вы хотите использовать такой диммер переменного тока, вам понадобится блок питания с регулируемой яркостью, как описано здесь.

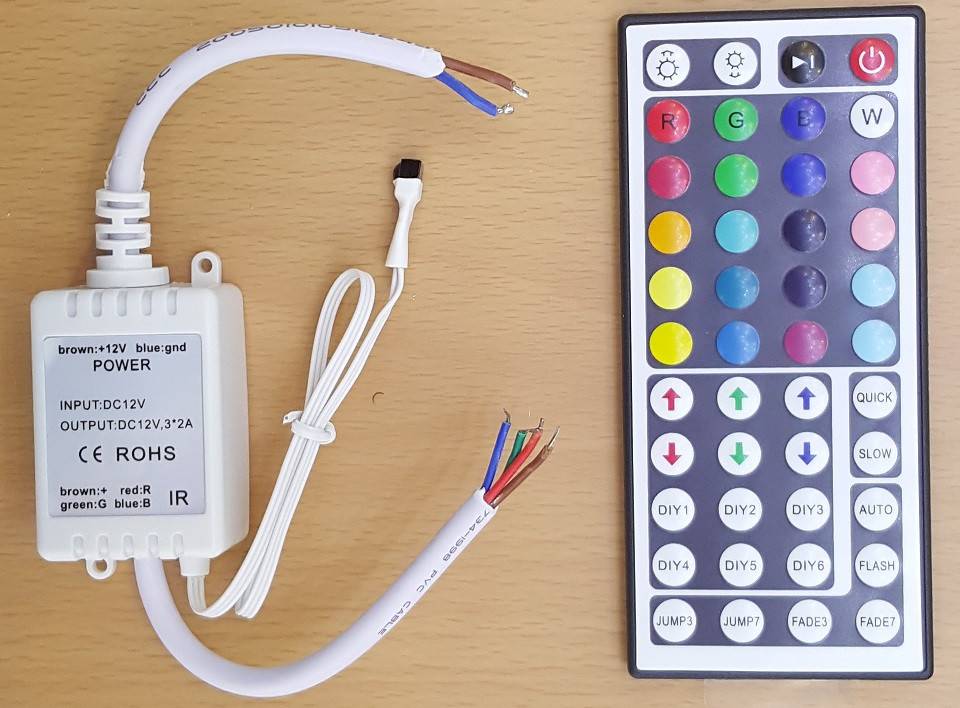

Контроллеры RGB (WiFi / Remote / Bluetooth) — если у вас есть светодиодная лента RGB, меняющая цвет, вам НЕОБХОДИМ 3-канальный контроллер RGB. Эти контроллеры управляют красным, зеленым и синим каналами для смешивания цветов и создания эффектов изменения цвета полосы. Без этого блока ваши светодиодные ленты RGB не будут работать правильно, поэтому всегда не забывайте покупать их, если вы используете многоцветные светодиодные ленты.

Монтаж светодиодных лент

Клей на светодиодных лентах очень удобен при монтаже, но иногда желать большего не приходится. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и со временем может потребовать усиления. В таких ситуациях используйте один из следующих способов:

• Extra Adhesive Tape – лента 3M, которую наклеивают на поверхность перед полосой, чтобы удвоить сцепление.
• Монтажные зажимы для светодиодных лент — монтажные кронштейны для лент

Монтажная шина — еще один отличный вариант для тех, кто хочет получить профессиональную отделку. Эти алюминиевые профили вмещают ваши световые полосы и имеют все необходимое для монтажа. Светодиодные ленты приклеиваются к нижней части направляющей с линзой, защищенной от УФ-излучения, которая скользит поверху, рассеивая свет.

Следуйте этому руководству, чтобы правильно установить светодиодные ленты!

Ознакомьтесь с нашей новейшей светодиодной лентой

С тех пор, как был написан этот пост, мы выпустили очень новую технологию светодиодных лент, называемую светодиодными лентами COB. Эти световые полосы очень похожи на светодиодные ленты, которые мы рассмотрим в этом посте, с небольшими улучшениями. Новые ленты устраняют горячие точки на вашей светодиодной ленте, обеспечивая плавную линию света, а также работают при напряжении 24 В, поскольку они ярче, чем даже ленты 12 В высокой плотности! Нажмите ниже, чтобы узнать больше и посмотреть, подойдут ли вам эти полоски!

Светодиодные ленты COB

Ищете, с чего начать?

Это конечно много информации. Если вы новичок в светодиодных лентах, ваша голова, скорее всего, закружится от информации, и у вас останется больше вопросов. Если это так, задайте себе эти простые начальные вопросы, которые должны помочь вам разобраться в приведенном выше руководстве, чтобы найти лучшие светодиодные ленты и запчасти для вас! Если вам все еще нужна помощь, не стесняйтесь использовать наш инструмент для проектирования светодиодов, и наша полезная команда Strip Tech подберет для вас подходящие светодиодные ленты!

---

1. Что вы будете освещать?
2. Где они будут установлены?
3. Хотите приглушить свет?
   1. С пультом?
   2. С настенным выключателем?
4. Какого общего вида вы хотите добиться?
5. Какой цвет предпочтительнее?
6. Какие материалы я освещаю?
7. Какие еще огни есть в этом районе и какого они цвета?

Начните прямо сейчас!

Практическое руководство по светодиодному освещению в жилых помещениях

Up Top: Краткое руководство по покупке линейного освещения

GOOD	ЛУЧШЕ	ЛУЧШИЙ
Основы BLAZE™	BLAZE™ X	ВАЛЕНТ® Х

---

ВВЕДЕНИЕ

Решения для светодиодного освещения находятся на подъеме.

На рынке уже доступно больше светодиодных продуктов и альтернатив, чем когда-либо для традиционных ламп накаливания и компактных люминесцентных (КЛЛ) энергосберегающих ламп.

Несмотря на то, что некоторые светодиодные продукты могут выглядеть как обычные лампочки или люминесцентные лампы, разнообразие продуктов, новая терминология, введенная индустрией освещения, и тот факт, что светодиоды представляют собой технологию, отличную от той, к которой мы привыкли в течение десятилетий, могут сделать переход на светодиодное освещение довольно сложен.

В этой статье объясняются обязательные термины, которые домовладельцы или подрядчики должны знать при покупке светодиодной продукции, даются рекомендации по выбору продукции для различных областей жилой среды и указываются некоторые подводные камни, которых следует избегать и знают, как сделать переход на светодиодное освещение успешным.

Зачем менять светодиод?

Помимо того, что они намного более энергоэффективны, чем лампы накаливания и компактные люминесцентные лампы, они могут обеспечить значительную экономию энергии, они служат гораздо дольше, не содержат ртути, как люминесцентные люминесцентные лампы, и предлагают намного больше вариантов яркости и внешнего вида света (теплый или теплый свет). прохладный).

Если вы живете в Калифорнии, то каждый новый проект строительства или реконструкции подпадает под действие Калифорнийского стандарта энергоэффективности 2013 года, также известного как Раздел 24. Светодиодные продукты — это очень хорошее решение для удовлетворения или превышения строгих требований к энергопотреблению, изложенных в этом стандарте.

Кроме того, светодиоды не только имеют традиционную форму лампочки. Благодаря своей компактной форме светодиодные осветительные решения бывают всех форм, форм и размеров, предоставляя почти неограниченное количество способов использования света и добавления его в домашнюю среду.

Терминология

При покупке традиционных ламп накаливания все, на что нам нужно было обратить внимание, это форма лампы, мощность в ваттах, которая указывала яркость лампы, и размер цоколя винта, чтобы убедиться, что она подходит к лампе.

С компактными люминесцентными лампами появилась возможность выбора внешнего вида света, описываемого в основном как мягкий белый, ярко-белый и дневной свет. Мягкий белый цвет напоминает теплый тон лампы накаливания, в то время как яркий и дневной свет более четкий и холодный с голубоватым оттенком.

При использовании светодиодов важно понимать три концепции

• Яркость
• Светлый внешний вид
• Цветопередача

В конце концов, светодиодные изделия все еще дороже, чем аналогичные изделия с лампами накаливания, и они будут служить гораздо дольше, поэтому мы хотим убедиться, что покупаем правильный продукт для работы.

Яркость:

Во-первых, мы должны избавиться от заблуждения, что мощность равна яркости. В то время как для ламп накаливания мощность и яркость имеют прямую зависимость, это не относится к светодиодным продуктам, и, поскольку светодиоды потребляют гораздо меньше энергии (Ватт), невозможно сравнить яркость лампы накаливания и светодиодной лампы на основе мощности.

Таким образом, единственный фактор, на который следует обратить внимание при выборе яркости светодиодного светильника, это люмен . Люмен — это единица измерения яркости, которая говорит нам, сколько света излучает тот или иной осветительный прибор.

Для справки: типичная лампа накаливания мощностью 60 Вт излучает примерно 800 люмен.

Внешний вид света:

Внешний вид цвета или коррелированная цветовая температура (CCT) света измеряется в кельвинах (K). Когда мы хотим знать, создает ли осветительный прибор или лампочка более теплый или более четкий и холодный свет, нам нужно искать число Кельвина. Чем меньше число, тем теплее будет свет, а чем выше число, тем холоднее и голубее будет свет. Типичная лампа накаливания имеет цветовую температуру от 2700К до 3000К. Солнце в полдень в ясный день излучает свет приблизительно 5500К.

Люди часто жалуются на холодный, стерильный свет ламп CFL по сравнению с лампами накаливания. Проблема здесь в том, что они выбрали холодную цветовую температуру с высоким Кельвином вместо более теплой цветовой температуры.

Точность цвета

Вы когда-нибудь были в магазине и думали, что вы дальтоник, потому что вы не могли точно разобрать, был ли предмет одежды, на который вы смотрели, темно-зеленым или синим? Если это так, то вы столкнулись с плохой цветопередачей светильника в этом магазине.

Источники света отличаются своей способностью «правильно» отображать цвета объектов. И под правильным мы подразумеваем сравнение с естественным источником света, таким как солнце или лампа накаливания.

Цветопередача выражается индексом цветопередачи или сокращенным CRI. Шкала идет от 0 до 100. Лампа накаливания 2700K имеет индекс цветопередачи 100.

Значение выше 80 при современной светодиодной технологии считается хорошим индексом цветопередачи и будет достаточным для большинства применений. Однако для некоторых областей лучше цветопередача 90 или выше может быть желательно, мы объясним это в следующем разделе.

Выбор правильного света для различных функций освещения и областей в вашем доме

 Функции света

Освещение обычно подразделяется на окружающее, рабочее, акцентное и декоративное освещение. Каждая категория предназначена для разных целей. При планировании освещения дома полезно понимать, как эти разные уровни освещения могут дополнять друг друга.

Окружающее освещение:

Окружающее (или общее) освещение обеспечивает равномерное освещение всей области или комнаты для общего обзора и ориентирования.

Встраиваемые потолочные светильники, нижние светильники или подвесные светильники являются типичными примерами окружающего освещения.

Рабочее освещение:

Для обеспечения освещения в зоне, где происходит деятельность, например. кухонная столешница, где готовят еду, лампа для чтения или зеркало для макияжа. Он предназначен для выделения определенной области в дополнение к окружающему свету в этой комнате.

Акцентное освещение:

Используется для выделения таких объектов, как произведения искусства, архитектурные элементы или растения, путем создания яркого контраста. Это часто достигается с помощью встраиваемых или устанавливаемых на поверхность регулируемых светильников или трекового освещения, заделки стен и заливки стен.

Декоративное освещение

Это украшение для дома; Основная функция декоративных светильников – красиво выглядеть. Типичными примерами являются люстры и настенные бра.

Этот многоуровневый подход к освещению полезен для создания комфортной, визуально сбалансированной атмосферы.

После того, как решено, какой тип светильника будет размещен где для различных функций, пришло время подумать о цветовой температуре.

Свет должен дополнять дизайн интерьера, мебель, цвета и другие украшения в вашем доме.

В общем, цветовая температура в значительной степени зависит от личного выбора и предпочтений, однако есть несколько правил, которые можно применить, чтобы помочь выбрать свет, который дополняет дизайн интерьера.

Цветовая температура окружающего света

Окружающее освещение в комнате обычно является основным источником света и, следовательно, ключевым элементом в создании общего настроения и атмосферы в помещении.

Светильники теплого белого цвета часто используются в гостиных и спальнях для создания уютной атмосферы.

Числа Кельвина, предлагаемые для светодиодных ламп, обычно составляют 2700K и 3000K. Эти теплые белые огни — хороший выбор для дополнения землистых тонов и деревянной мебели.

Если установлено более одного типа окружающего освещения, напр. нижние и нижние светильники, выберите одинаковую цветовую температуру для обоих, чтобы обеспечить равномерный гармоничный эффект.

Хотя многие люди предпочитают теплый белый цвет, комнаты, обставленные светлой мебелью и более четкими цветами, такими как белый, синий и светло-серый, например. на современной кухне лучше использовать более нейтральный и холодный свет.

Освещение с числом кельвинов в диапазоне от 3500K до 4000K считается нейтральным белым и лучше подчеркивает более светлые цвета, чем теплый белый свет.

Кроме того, исследования показывают, что нейтральный и холодный белый свет оказывает на людей энергетическое воздействие и поэтому является хорошим выбором для домашних офисов и учебы.

Поскольку нейтральный и холодный белый свет создает лучший контраст, чем теплый белый, они также являются хорошим выбором для основного общего освещения в ванных комнатах. Более холодный свет даст более реалистичное представление о том, как мы выглядим в реальном мире. Ищите числа Кельвина от 4000K до 5000K для основного светильника для ванной комнаты.

Если в ванной комнате есть ванна и вы хотите создать теплую атмосферу, рассмотрите возможность использования дополнительного слоя света, например, настенное бра с теплым белым светом в диапазоне 2700К, которое можно включать отдельно от основного света.

Цветовые температуры для рабочего освещения

Рабочее освещение используется для обеспечения дополнительного, более высокого уровня освещения, чем окружающее пространство, где выполняется визуальная задача.

Поэтому важно, чтобы свет мог создавать хороший контраст, который лучше всего достигается с помощью белого цвета от нейтрального до холодного в диапазоне от 3500K до 5000K.

Помимо цветовой температуры, для рабочего освещения особенно важны индекс цветопередачи (CRI) и яркость.

В то время как для окружающего освещения часто достаточно CRI 80+, для рабочего освещения следует рассматривать CRI 90 и выше.

Блюда, приготовленные на кухонном столе, будут выглядеть намного привлекательнее, если их хорошо подсветить под шкафчиком.

Свет для макияжа с хорошей цветопередачей также создаст более реалистичную картину.

Диммирование

Диммирование — важная функция общего и рабочего освещения. Это позволяет нам установить уровень освещенности, чтобы создать желаемую атмосферу в помещении или создать идеальную яркость для задачи. Кроме того, диммирование обеспечивает экономию электроэнергии за счет снижения электрической нагрузки осветительного прибора.

В отличие от стандартной лампы накаливания, не все светодиодные светильники предназначены для диммирования, поэтому важно посмотреть на этикетку продукта и убедиться, что светильник помечен как диммируемый .

При переходе на светодиоды будьте готовы также заменить диммеры. Большинство диммеров были созданы для ламп накаливания, однако светодиоды основаны на совершенно другой технологии, и поэтому эти две технологии не всегда хорошо работают вместе. Это все равно, что пытаться подключить свой старый дисковый телефон к цифровой телефонной розетке.

Большинство производителей предоставляют список совместимости, в котором указаны производители и модели диммеров, которые были протестированы и совместимы со светодиодным светильником.

Чтобы обеспечить оптимальное освещение, настоятельно рекомендуется придерживаться рекомендаций производителя. Использование несовместимых диммеров может привести к мерцанию света или недостаточным уровням затемнения.

Установка

Хотя большинство светодиодных светильников считаются низковольтными, это означает, что они либо имеют встроенный трансформатор, либо требуют внешнего трансформатора, хорошая новость заключается в том, что для использования светодиодов нет необходимости переделывать проводку в доме. Вся проводка, которая обычно используется в домах, прекрасно подходит для использования со светодиодами.

Многие светодиодные светильники уже имеют встроенный трансформатор и могут быть подключены к стандартной электрической розетке. Некоторым светодиодным изделиям, например светодиодным лентам, требуется внешний источник питания. Они бывают двух форматов: либо с подключенным шнуром переменного тока, аналогично блоку питания ноутбука, либо их необходимо подключать к розетке.

Рекомендуется, чтобы лицензированный электрик выполнял любую установку, требующую электрического подключения к сети.

Обратите внимание на этикетку продукта, на ней будет указано, требуется ли источник питания или нет.

Как выбрать качественный продукт

На рынке представлено множество светодиодных продуктов, однако не все они имеют одинаковую конструкцию. Чтобы убедиться, что продукт безопасен в использовании и проверен независимой лабораторией, ищите знак UL или ETL на продукте или упаковке. Хотя так называемый список UL или ETL не является обязательным требованием для продажи продуктов в США, если установка подлежит электрической проверке в рамках проекта реконструкции или нового строительства, продукт может быть отклонен инспектором, если он имеет не проверен на безопасность.
