Отличие УЗО от дифавтомата и автомата в чем разница

Разница между УЗО и дифавтоматом может рассматриваться с позиций:

• назначения и устройства;
• отличий во внешнем виде (визуальных).

Ниже рассмотрим оба этих вопроса, но сначала определимся с терминами. Дело в том, что часто используется собирательное называние «автомат». Под ним может подразумеваться любое устройство автоматического отключения.

Теоретически УЗО тоже можно назвать автоматом, но на практике так не делают.

Остаются две категории приборов именуемых таким образом:

• автоматический выключатель;
• дифференциальный автомат.

Первый предназначен для отключения электрической цепи при возникновении в ней токовых перегрузок или коротких замыканий. Отличие такого автомата от УЗО в абсолютно разных принципах работы и назначении.

Напомню, что принцип действия УЗО (устройство защитного отключения) заключается в обнаружении токов утечки (дифференциальных) и отключении цепи при их наличии.

Обнаружить превышение тока в проводке сверх допустимого оно не может. Более того, само по себе УЗО от перегрузок не защищено и, при их возникновении может выйти из строя. Поэтому оно устанавливается совместно с автоматическим выключателем.

При объединении их в одном корпусе получается дифавтомат, который, в отличие от УЗО, обнаруживает как дифференциальные, так и токи, превышающие предельно допустимые значения.

Это что касается разницы между перечисленными коммутационными устройствами с точки зрения назначения и принципа действия.

Проще всего по внешнему виду отличить устройство защитного отключения от автоматического выключателя.

1. Во- первых, в однофазных цепях (дома, в квартире) чаще применяют автоматы на одно направление (рис. 1 слева). В УЗО всегда подключаются ноль и фаза (два направления (рис.2).

2. Во- вторых, в автоматическом выключателе нет кнопки «Тест» (поз. 1 рис. 2). Это главное отличие, которое присутствует всегда, даже если автомат на 2 направления (рис.

1 справа).

Несколько сложнее визуально различить УЗО (рис.2) и дифавтомат (рис.3).

Кнопка «тест» присутствует на каждом из этих устройств. Тем не менее есть несколько признаков, пользуясь которыми можно определить разницу.

На дифавтомате помимо тока утечки (2) будет указан тип автоматического выключателя (A,B, C – наш случай, позиция 3 или D).

Еще один способ – посмотреть на схему на корпусе прибора (рис.4).

Для дифавтомата там будут обозначены расцепители:

1. электромагнитный;
2. тепловой.

Естественно, можно воспользоваться маркировкой на корпусе (при ее наличии), в которой содержится тип устройства.

В любом случае, один из указанных способов «сработает».

Рекомендуемые материалы:

• что лучше УЗО или дифавтомат;
• подключение УЗО;
• УЗО в частном доме.

  *  *  *

© 2014-2023 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Материалы

***

в чем разница и есть ли отличия в выключателях

Сеть, которая все время находится под напряжением, может в определенный момент выйти из строя. Причин для этого бывает достаточно много. При этом последствия могут быть весьма неприятными. Чтобы избежать проблем, применяют различные средства защиты – автоматические выключатели, дифавтоматы, УЗО. Они позволяют мгновенно отключить питание, что помогает сохранить приборы. При этом не всем людям известно, в чем разница между дифавтоматом и автоматом.

Содержание

Механизм работы обычного автоматического выключателя

Обычные автоматы имеют достаточно много разновидностей. Они помогают устранить следующие неполадки:

• Короткое замыкание. Оно появляется при падении электрического сопротивления нагрузки до минимальных параметров.
• Перегруз проводов. Современные электроприборы создают очень большие токи. В некачественной проводке сильно нагреваются токоведущие жилы. При этом наблюдается перегревание и старение изоляции, что провоцирует потерю диэлектрических свойств.

Для устранения перечисленных неисправностей в конструкции автоматов предусмотрены следующие элементы:

• Электромагнитная катушка отключения, которая отличается мгновенным действием и устраняет возникающие короткие замыкания. Также в структуру входит система гашения электрической дуги, которая появляется.
• Тепловой расцепитель, который работает с выдержкой времени. Его изготавливают на базе биметаллической пластины. Этот элемент помогает убрать перегрузы в электрических цепях.

Автомат для жилых помещений включается в однофазный провод. Он держит под контролем только те токи, которые через него проходят. Этот элемент не реагирует на токи утечек, которые появляются.

Отдельно нужно упомянуть устройство защитного отключения. В двухпроводной системе оно подключается через 2 провода – фазы и нуля. Это устройство все время сравнивает токи, которые там циркулируют, и определяет их разницу.

Если ток, который выходит из нулевого проводника, совпадает по значению с тем, что входит в фазный провод, УЗО не отключает схему, разрешая ей работать. При появлении незначительных отклонений указанных величин, которые не сказываются на безопасности, УЗО тоже не прекращает подачу питания.

При этом устройство снимает напряжение с проводов, если появляется опасный ток утечки, который способен навредить человеку или включенным электроприборам. Для этого устройство настроено на срабатывание в момент достижения разницы токов конкретной величины.

Таким образом, удается исключить ложные срабатывания и создать возможности для полноценного функционирования защиты. Это помогает устранить токи утечек. Однако сама конструкция устройства не имеет никакой защиты от вероятного появления токов коротких замыканий или перегрузов в схеме. Потому само УЗО тоже требуется защищать от указанных факторов.

Устройство дифференциального автомата

Дифавтомат обладает более сложным строением, нежели обычный автомат или УЗО. В процессе своего функционирования прибор помогает устранить сразу 3 вида неисправностей, которые могут появиться в электропроводке. К ним относят короткое замыкание, перегруз и утечку.

В структуре дифавтомата присутствуют электромагнитный и тепловой расцепители, которые обеспечивают защиту встроенного УЗО. Дифференциальный автомат выполнен в виде одного модуля. При этом для него характерны свойства и автоматического выключателя, и УЗО одновременно.

Именно поэтому в дальнейшем целесообразнее сравнивать параметры 2 конструкций, а именно – дифференциального автомата и блока защиты, состоящего из УЗО и автоматического выключателя. Это будет более правильно с технической точки зрения.

В чем разница

На первый взгляд, оба устройства решают одну и ту же задачу. Однако на самом деле есть определенная разница. Дифавтомат отличается по таким параметрам:

• Дифавтоматы дороже, чем УЗО.
• Использование защитной пары точно укажет причины аварийного срабатывания, тогда как дифавтоматы не справятся с этой задачей.
• Дифференциальный автомат обладает более компактными размерами. Он занимает в 1,5 раза меньше места, чем УЗО с автоматом.
• Подключать дифавтомат более выгодно, поскольку нет необходимости выбора, какой прибор требуется включить в первую очередь.

Внешний вид

Устройства имеют много отличий во внешнем виде. Они касаются обозначений, габаритов, маркировки.

Обозначение номинального тока

Особенностью дифференциального автомата считается то, что на него наносят маркировку мгновенного расцепления. Ее обозначают латинскими буквами. Отдельно указывается максимальный номинальный ток, который разрешается использовать в одной сети с этим устройством. Этот параметр обозначают буквами «max» после цифры.

Функциональная схема

На схеме УЗО представлено изображение дифференциального трансформатора, 3 ключей, тестового резистора.

Также там присутствует магнитопровод и управляющая обмотка. 2 ключа отключают фазу и ноль при утечке. Еще 1 ключ нужен для протекания тока, ограниченного резистором, в обход трансформатора.

Схема дифавтомата, помимо схемы УЗО, содержит ключ, который подсоединен к фазе на выходе трансформатора. Также возможно иное изображение. Вместо дополнительного ключа наносят квадрат с фигурой в положительной синусоиде и прямоугольном импульсе. При этом синусоида используется для обозначения электромагнитного расцепителя, а прямоугольный импульс показывает тепловой расцепитель.

Аббревиатура на устройстве

Не все производители приводят на корпусе полное название устройства, заменяя его аббревиатурой. Однако иногда прямо указано название дифавтомата. Также на этом устройстве могут присутствовать буквы «АВДТ». Если прибор произведен за рубежом, перед номиналом указан тип отключения – B, C или D.

Другие различия

Помимо указанных показателей, можно привести еще несколько параметров, которые позволяют отличить одно изделие от другого.

Подключение

При монтаже дифференциального выключателя нет необходимости думать, как требуется ставить УЗО и в каком порядке. При этом многие мастера советуют ставить вначале автоматический выключатель, а после этого дифференциальный.

Мнение эксперта

Карнаух Екатерина Владимировна

Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»

При монтаже УЗО возможны разные варианты. Если устройство устанавливают на несколько групп потребителей, оно идет первым.

После этого нужно ставить выключатели на каждую группу. Если одна линия находится под защитой УЗО и одного автомата, то первым ставится именно автомат.

Стоимость

Немаловажное значение при выборе устройств имеет их цена. Дифавтомат стоит намного дороже, чем УЗО. Даже если функционально уравнять их, подсоединив еще один автоматический выключатель, дифавтомат все равно будет дороже.

Размеры и ремонтопригодность

Габариты конструкции за счет добавочного автомата будут в 1,5 раза больше, чем место для дифавтомата. Это важно, если электрощиток обладает небольшими размерами.

При этом ремонтопригодность устройств при одинаковом функционале лучше в системе УЗО + автомат, чем просто дифавтомат. Помимо этого, сразу удается установить причину отключения.

Сравнительная таблица

Основные особенности и отличия устройств приведены в таблице:

Критерий	Дифавтомат	УЗО
Назначение	Реагирует на утечку и защищает проводку. Сочетает функции УЗО и автомата.	Реагирует исключительно на утечку. Всегда ставится с автоматом.
Габариты	Однофазное устройство занимает в щитке 2 модуля.	УЗО ставится с автоматом, потому занимает 3-4 модуля.
Внешний вид	Указывается класс срабатывания перед номиналом.	Класс срабатывания не указывается.

Итоги

Несмотря на схожие функции, рассматриваемые устройства обладают множеством отличий. Они касаются внешнего вида, габаритов и функциональности.

Дифференциальный автомат — что это?

Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя электропроводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат.

Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении тока утечки, тем самым предохраняя людей от поражения электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения. Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат — устройство, совмещающее функции УЗО и автоматического выключателя.

Содержимое

• Особенности и назначение дифавтомата
• Внешний вид дифавтомата
• Дифференциальная работа АВ при утечках электрического тока
• Защита от перегрузки и короткого замыкания
• Порядок установки
90 90
• Заземление 100ВО РУ 010

Особенности и назначение дифавтомата

Если об обычных электрических машинах знают почти все, то услышав слово «дифавтомат», многие спросят: «А что это такое?» Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей.

Аппарат состоит из нескольких основных частей:

• Плавкий и огнестойкий пластиковый корпус.
• Один или два рычага для подачи и отключения питания.
• Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
• Кнопка «Тест», предназначена для проверки работоспособности устройства.

В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.

Наглядно об устройстве дифавтомата в видео:

УЗО могут устанавливаться как в однофазных, так и в трехфазных линиях. Они предназначены для:

• Защита электросети от сверхтоков короткого замыкания и перенапряжения.
• Предотвращение утечки электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструкции и размерам. На обоих устройствах есть даже кнопка «Тест». Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно устанавливаться в цепи без защитного автоматического выключателя. Дифференциальный автомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.

Чтобы не путать УЗО и дифференциальный выключатель защиты, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой — УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А. Номинальный ток дифавтомата пишется иначе: перед ним стоит латинская буква, соответствующая характеристикам встроенных расцепителей. После него идет цифра, обозначающая значение номинального тока — например, С16.

Дифференциальная работа АВ при утечках электрического тока

Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее действуют однородные магнитные потоки, и элемент не мешает подаче тока к потребителям. При пробое изоляционного слоя происходит протечка, в результате чего нарушается равномерность потоков, и реле запускает автомат.

Защита от перегрузки и короткого замыкания

Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

У RCBO есть две версии, которые работают независимо друг от друга. Каждый из них предназначен для обесточивания сети при различных нарушениях.

На видео внутреннее устройство дифавтомата:

Защита линии от перегрузки обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).

При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, он запускает AB.

Сеть защищена от сверхтоков короткого замыкания электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием в течение доли секунды расцепитель отключит автоматический выключатель и отключит подачу питания на линию.

После устранения неисправности устройство можно снова включить вручную. Однако следует помнить, что если параметры сети очень быстро пришли в норму после отключения AV, устройству следует дать немного времени для полного остывания. Включение нагретого аппарата негативно скажется на сроке его службы.

Процедура установки

АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной проводник подключается к зажиму №2. Нулевой провод подключается к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхней части устройство, а выходные кабели вниз.

Вы можете подключать выходы напрямую к линии. Если параметры сети не стабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительный антивирус.

Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусом электрощита.

Наглядно про подключение дифавтомата в видео:

Заземление АВДТ

Нейтральный кабель следует заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при приложении небольшой нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.

Нулевой АВДТ должен быть подключен в тандеме с собственной фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.

Во избежание путаницы с нулями рекомендуется использовать кабели с маркировкой.

Для перемычек и соединений необходимо использовать проводник с поперечным сечением, подходящим для линейной нагрузки.

Если машина оборудована индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маяка» причину отказа придется искать методом «научного тыка». Если АВДТ начинает работать после подключения к сети дополнительной нагрузки, то, скорее всего, устройство неисправно или при его подключении была допущена ошибка.

Заключение

В этой статье мы рассказали о том, что такое дифавтомат, для чего он нужен и как работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим внимательно изучите порядок установки, и строго соблюдайте технику безопасности при эксплуатации.

Чем УЗО отличается от дифавтомата?

Большинство людей не очень хорошо разбираются в видах защитных устройств для электрической сети, поэтому часто не понимают, в чем между ними разница. На самом деле эти устройства предназначены для решения разных задач, а потому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жителю — хотя бы в общих чертах. УЗО часто путают с дифференциальным автоматическим выключателем. Прочитав представленную вашему вниманию статью, вы узнаете, в чем отличие УЗО от дифавтомата, а также сможете понять, когда и какое из этих устройств лучше установить.

Содержание

• УЗО и дифференциальный автомат: выполняемые задачи
• Отличие внешнего вида УЗО от дифференциального автомата
• УЗО и дифференциальный автомат: отличие в маркировке
• Отличие устройств на электрической схеме
• Аббревиатура на корпус
• УЗО и дифференциальное АВ: какое из этих устройств выбрать?
• Заключение

УЗО и дифференциальный автомат: выполняемые задачи

Если рядом поставить УЗО и дифавтомат, сразу будет заметно их сходство. Действительно, такие устройства легко спутать. Но они выполняют разные задачи. УЗО защищает людей и домашних животных от поражения электрическим током — это его единственная функция. При повреждении линии питания или любого из подключенных к ней устройств в цепи может появиться ток утечки. Прикосновение к такой проводке может привести к сильному поражению электрическим током.

Кроме того, утечка тока может привести к перегреву и последующему расплавлению изоляции, что часто приводит к пожару. Установка УЗО решит эту проблему — при обнаружении тока утечки оно сработает, и цепь разомкнется. После устранения неполадок машину можно снова включить.

Однако это устройство не обеспечивает защиту от всех потенциальных проблем с кабелем. Защищая линию от утечек, не реагирует на перегрузки и токи короткого замыкания. Чтобы избежать этих проблем, его следует устанавливать только вместе с автоматическим выключателем. Другой вариант – подключение дифференциального автомата к сети вместо УЗО.

Разница между устройствами наглядно показана на видео:

Для начала поясним, что такое дифавтомат. Так называют защитное устройство, способное одновременно выполнять работу УЗО и АВ. Таким образом, он сможет уберечь линию от любых возможных нарушений (утечка тока, короткое замыкание, перенапряжение). Проще говоря, это обычный автоматический выключатель для электрической сети с УЗО, входящим в его состав.

Само устройство защитного отключения можно сравнить с индикатором утечки, который покажет, поступает электричество к потребителям или уходит. Есть утечка — срабатывает УЗО и обесточивает сеть.

Если его нет, устройство не заметит ни перегрузок, ни коротких замыканий. Поэтому, если вы думаете о том, что вам все-таки нужно — УЗО или дифавтомат, и не знаете, что выбрать для защиты домашней линии, то помните: первое не является самодостаточным устройством и не устанавливается в линии без автоматического выключателя. Сам дифавтомат может защитить сеть от описанных выше проблем и не нуждается в дополнительном оборудовании.

Отличие внешнего вида УЗО от дифференциального автомата

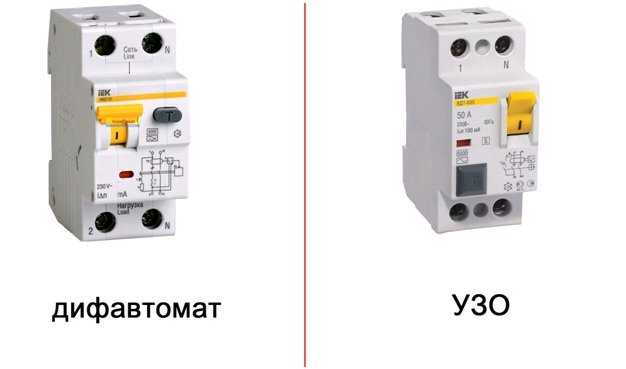

Определите, какое устройство перед вами — УЗО или дифференциал. автомат — довольно легко, даже визуально. Несмотря на внешнее сходство (рычаг переключателя, наличие кнопки «Тест», одинаковая часть корпуса с напечатанной на ней схемой, а также цифрами и буквами), достаточно внимательно присмотреться, чтобы увидеть, что обозначения на этих устройствах разные . Об этом мы поговорим ниже. А еще проще определить, УЗО перед вами или дифавтомат, по расположению кнопки «Тест» и переключателя. У АВДТ рычаг слева, кнопка справа, а у УЗО наоборот. Это хорошо видно на фотографии выше.

УЗО и дифференциальный автомат: разница в маркировке

Следующий вопрос: как отличить УЗО от дифавтомата по одному из признаков — маркировке, нанесенной на его корпусную часть.

На поверхности УЗО номинальный ток указывается исключительно цифрами. Латинская буква (B, C, D) перед ними является составным знаком RCBO.

Давайте еще раз взглянем на фотографию выше. На корпусной части УЗО имеет маркировку «16А». Это значит, что номинальный ток в цепи, в которую включено это устройство, не должен превышать 16А. АВДТ, рассчитанные на такой же номинальный ток, имеют маркировку «С16». Буква обозначает характеристику встроенных расцепителей.

Несколько способов отличить УЗО от дифавтомата на видео:

Отличие устройств на электрической схеме

Схема применяется ко многим устройствам. Если смотреть на УЗО или на дифференциал. автомата, вы заметите, что применяемые к ним схемы похожи, но не идентичны. На схеме ВД есть овал — этим символом обозначен дифференциальный трансформатор, являющийся основной частью устройства. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей — электромагнитного соленоида и биметаллической пластины, обеспечивающих работу автомата при появлении в цепи токов короткого замыкания или перегрузок.

На устройстве защитного отключения нет символов отключения.

Аббревиатура на корпусе

Так как производители знают, что обычные люди часто путаются в этих устройствах, многие из них наносят соответствующие аббревиатуры сбоку на корпусе. Устройство защитного отключения соответствует буквам ВД (автомат дифференциального тока), техническая аббревиатура дифавтомата — ВДТ (что означает — выключатель дифференциального тока).

Эта функция позволяет точно понять, что представляет собой тот или иной прибор – УЗО или дифференциальный автомат. К сожалению, такие обозначения встречаются только на устройствах от российских производителей, импортные устройства этой маркировки не имеют.

УЗО и дифференциальное АВ: какое из этих устройств выбрать?

Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «Что лучше — УЗО или дифференциал?» Действительно, учитывая, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и токов короткого замыкания, при этом не требуя дополнительных устройств, можно прийти к выводу, что в любом случае необходимо установить дифавтомат.

Но это не так. Разберемся подробнее.

По цене АВДТ дороже УЗО. Однако общая стоимость УЗО и АВ выше, чем у дифференциального выключателя. В связи с этим покупка последних более выгодна.

По надежности работы эти устройства одинаковы. Отличаться могут только устройства разных производителей. Устройства российского производства нельзя назвать плохими, но тем не менее они уступают большинству зарубежных аналогов по времени отклика, да и качество материала, из которого изготовлена ​​корпусная часть отечественных изделий, хуже. Естественно, цена на импортные устройства выше, чем на произведенные в России.

Теперь поговорим о недостатках, присущих АВДТ как комбинированному устройству. Если УЗО и автоматический выключатель установлены раздельно, то при неисправностях в цепи срабатывает один из них: при протечке — ВД, а при перегрузке или коротком замыкании — АВ. Это значительно упрощает устранение неполадок. Если дифавтомат сработал, то придется потратить много времени на выяснение причины его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ снабжены индикаторами срабатывания, позволяющими установить, что вызвало срабатывание устройства. выключить.

Еще одна возможная неприятность — поломка. Любая техника может сломаться, защитные устройства не исключение. При выходе из строя одного из устройств в цепочке УЗО-АВ его замена обойдется дешевле, чем установка нового дифавтомата. В этом случае одна из частей АВДТ может прийти в негодность, и все устройство придется заменить. Поэтому при выборе между этими устройствами нужно учитывать стабильность сети и риск возможных сбоев.

Что касается простоты установки, то АВДТ в этом плане предпочтительнее — его проще и быстрее установить в распределительный щит, чем два устройства.

Возможные ошибки при подключении УЗО и дифавтоматов на видео:

Заключение

В этом материале мы разобрались, что такое УЗО и дифференциальный АВ, в чем особенности их функционирования, а также чем ВД отличается от автомата (дифференциала).
