Уникальный внедорожник своими руками

внедорожник

24-летний Артем Кайчук, автомобильный самоделкин, посвятил этот проект своему деду. От ГАЗ-69 была взята только носовая часть, а все остальные детали достались самодельному джипу от других автомобилей.

За основу была взята хорошо сохранившуюся раму Land Cruiser 60, Артем поставил на нее кузов минивэна Nissan Caravan, к передней части которого была приварена «морда» ГАЗ-69. В салоне решено было сохранить оригинальную посадочную формулу советского внедорожника, где за двумя стационарными креслами расположены откидные сиденья. Приводится в движение этот «кастом» двигателем ЗМЗ-409 от АУЗ Hunter и трансмиссией от Land Cruiser.

внедорожник

Личное отношение

А еще необычно узнать о владельце репликара: 24-летний Артем Кайчук, который посвятил этот проект своему деду, так и назвав его «В память о дедушке». Много ли сейчас найдется молодых людей «поколения 90-х» с таким отношением к фамильной истории? Надо сразу сказать, что Артем живет автомобилями с детства, во многом благодаря профессиям и увлечениям в семье, где все на колесах и по работе, и на отдыхе, в том числе в длительных путешествиях. И сейчас в транспортных средствах не ущемлен — есть возможность ездить на современных моделях. Но давно хотелось и что-то нестандартное, раритетное, сделанное по своему разумению и с приложением собственных рук, хотя и не без помощи, конечно.

внедорожник

Импульсом к творчеству в данном направлении и стал дедушкин «Газик», на котором доводилось покататься, но который не сохранился. Впрочем, навыки «джипостроения» были получены еще в 2011-м при подготовке имевшегося в семье УАЗ-452: лифтовали, ставили японский дизель, «барсовские» мосты (редукторные УАЗ с расширенной колеей), лебедку, в общем, готовили к серьезному бездорожью. Вот после него и проникся идеей реанимировать образ ГАЗ-69 — и машина сама нравилась, и нечто свое сделать хотелось. Что именно должно получиться и как воплотить, представлял смутно, поэтому просто решил начать с поиска какого-нибудь первоисточника.

внедорожник

И нашел. Потрепанный, полуразобранный, местами истлевший, без заднего моста, с «волговским» двигателем — состояние «прототипа» меньше всего располагало к воплощению задуманного. С явно «убитыми» агрегатами связываться не хотелось, вернуть прошлое в аутентичном виде было крайне затруднительно, но грустный взгляд больших «глаз» уже не отпустил. Так что решил все же делать из него, но только теперь нужны были доноры.

внедорожник

Тут очень кстати попалось объявление по продаже другого раритета — Land Cruiser 60. Еще первой генерации: с двумя круглыми фарами и бензиновым двигателем 2F. Как показало знакомство, годы в России не прошли даром: уже были следы «импортозамещения» — на легендарном японском внедорожнике мирно прижились запчасти от ГАЗ-53, от Волги, от УАЗа... хотя в целом шасси в сносном еще родном состоянии. Надо брать, уж мосты точно пригодятся. Сняли прохудившийся местами кузов, а под ним почти в идеальном состоянии рама. Во всяком случае, сразу вспомнился тот УАЗ-452, где после установки дизеля начал лопаться «хребет», пришлось усиливать. Здесь же, без малого на 30-летней «шестидесятке», металл внушал доверие. И зачем, спрашивается, что-то переделывать, если есть готовое решение, готовое шасси?

внедорожник

Попробовали водрузить на него кузов 69-го. Просто так пока, для эксперимента, надо же было с чего-то начать. И тут Артему стало понятно, что из того дедушкиного «Газика», на котором ездил в детстве, он значительно вырос: тесно, мелкие низкие окна, крыша «на голове», объема не хватает, обзорности нет. В общем, нормально не вмещался, пространство ограничено, а ведь машина нужна была не только для красоты, но и каждодневной эксплуатации, а также дальних выездов. Вся затея вдруг затормозилась, неожиданно поставила в тупик. Что же делать теперь?

Дальнейший ход событиям подсказал микроавтобус с характерным названием — Nissan Caravan, что безучастно и обездвижено пылился в сторонке. Его покупали как донора для тюнинга того самого УАЗ-452, снимали двигатель и коробку, а кузов остался. И не нужен вроде, но и выкинуть жалко, авось куда еще понадобится. И вот пригодился. Измерили все рулеткой, вполне подходит по габаритам, даже мощные лонжероны по типу интегрированной рамы очень удачно «ложились» на раму LC, не надо срезать и нарушать силовую структуру.

Сначала думал отрезать вместительную заднюю часть «Каравана» и заменить ею корму 69-го. А потом уже само собой пришло — почему бы и не вместе со всей передней частью, лобовым стеклом, с дверями? Надо только вырезать центральный фрагмент со сдвижной дверью, поскольку весь кузов в задуманное никак не вписывался. Затем к плоской «морде» микроавтобуса приставили только носовую часть 69-го. Даже в своем основании переносица «Газика» не закрывала широкую лобовину «Каравана», однако в целом смотрелось неплохо — если аккуратно срастить, то возможно вполне гармоничное сочетание объемов.

внедорожник

Между прошлым и настоящим

Так все и закрутилось–загремело с железом: распиловка, стыковка, подгонка — передок 69-го как у себя дома устроился на передний мост LC, почти без свеса, а задние колесные ниши микроавтобуса сели на задний, обеспечив пропорциональный свес. В итоге на полностью сохраненной базе LC 60 обозначился совершенно новый силуэт, с узнаваемым фейсом, классической схемой шасси, но уже иной, «микроавтобусной» компоновкой в салоне. В том смысле, что получалась свободная, более вертикальная посадка, но с размещением двигателя впереди, как положено внедорожнику.

внедорожник

внедорожник

внедорожник

Передние кресла остались на своем месте (только другие), под ними же, где в случае «Каравана» находился моторный отсек, нашли место топливный бак, аккумулятор, небольшие рундуки. Лонжероны кузова «Каравана» прикручены к раме LC, ничего дополнительно наваривать не пришлось, все и так получилось вдвойне жестко, основательно.

внедорожник

Вместе с тем под капотом оказалось отнюдь не то, что можно было ожидать. Эта часть проекта наверняка вызовет больше всего неоднозначных оценок, однако автор исходил из определенных соображений, по-своему логичных, аргументированных. Казалось бы, идеологически правильное решение пришло вместе с LC 60. Рядная чугунная шестерка 2F, с нижним распредвалом и карбюраторным питанием, 135 сил при 3600 оборотах и 210 Нм при 1800 оборотах. Прелесть, одним словом, ставился еще на прадедушке FJ. И все же этот могучий бензиновый «рыцарь» не устраивал: тяжелый, архаичный, да и ресурс уже свой выработал. Поскольку максимальная идентичность не была в приоритетных задачах, так же, как экстремальные трофи-рейды не входили в круг будущих обязанностей, хотелось все же двигатель полегче, более современный.

Опять же, напрашивался дизель, и подходящий вроде был в «запасниках» — TD27, вместе с КП и РК (раздаточной коробкой), готовый «кит». Собственно, его и хотел уже ставить, но сомнения взяли другого толка: останутся не у дел родные агрегаты «шестидесятки», а в мостах понадобится менять главные пары, подбирать уже под этот дизель, к тому же выход из РК здесь на другую сторону. Решено был

Внедорожники своими руками

30 августа 2014

Главная / Виды внедорожников / ...

30 августа 2014

Чтобы соорудить настоящий джип, не нужно быть владельцем огромного завода с прекрасными технологичными и современными станками. По крайней мере, это доказывают успехи российских мастеров, которые могут запросто сделать внедорожник своими руками. И такой джип будет запросто преодолевать препятствия, которые не под силу даже дорогим серийным моделям кроссоверов и более проходимой техники.

О том, как сделать отличную проходимую технику своими руками, снято много видео и записано невероятное количество текстов. Все это есть в свободном доступе в интернете, а мы предлагаем вам взглянуть на самые невероятные творения русских умельцев.

Способный на подвиги джип на базе Ока

Последний автомобиль, который приходит в голову при упоминании терминов внедорожник или кроссовер, является маленькая и полная заводских проблем Ока. В свое время этот автомобиль стал бестселлером только по причине низкой стоимости. Сегодня же владельцы авто, которые ранее приобрели это чудо техники, переделывают свои транспортные средства в настоящие внедорожники исключительно своими руками.

Зачастую попытка сделать из этого автомобиля кроссовер заканчивается полным фиаско, ведь кузов не рассчитан на серьезные нагрузки. Но те люди, которые своими руками могут сотворить настоящее чудо, производят неплохие внедорожники со следующими характеристиками:

• полностью измененная подвеска, которая позволяет поставить большие колеса;
• шины с высоким протектором и самые разные иные способы увеличения клиренса;
• всевозможные изменения по кузову, чтобы сделать авто более похожим на кроссовер;
• иногда имеет место замена двигателя, так как сделать проходимый джип на строй платформе невозможно.

Также своими руками производят разнообразные лебедки и прочие средства, которые позволяют приблизить некогда беспомощную Оку к званию традиционного внедорожника с повышенной проходимостью. Интересно, что на базе этого авто часто производят автомобили-амфибии, которые могут передвигаться по воде.

Каста самодельных джипов на базе ГАЗ 66 – русские Хаммеры

Если американцы считают, что только они могут собрать невероятно проходимый и выносливый военный Hummer h2, то они сильно ошибаются. В России такие машины собирают в гаражах любители внедорожников, сделанных своими руками. Есть много видео, которые показывают процесс сборки такого автомобиля на базе военного грузовика ГАЗ 66. Это одна из самых удачных разработок концерна ГАЗ за всю его историю, поэтому конструкция основы этой машины подходит для таких целей.

Конечно, результат выходит впечатляющий, но не всегда удается создать должную надежность. Несколько подобных «Хаммеров» имеют проходимость компактного кроссовера, но некоторые варианты обладают серьезными преимуществами:

• отличная проходимость;
• клиренс военного грузовика;
• выносливый двигатель, который невозможно сломать;
• огромная тяговая сила;
• легкий вес и увеличение мощности делают машину неудержимой.

Такие особенности, созданные своими руками, могут удивить человека, далекого от мира автомобилей. Но специалисты умудряются собирать невероятно удачные в техническом плане машины в своем гараже и делают это профессионально. Интересно, почему этим не может заниматься ни один российских автомобильный концерн при своих технических возможностях?

Уникальное видео про джип, собранный своими руками

Если вы мечтаете о кроссовере, не спешите унывать по поводу высоких цен на автомобили в этом классе. Можно собрать не только кроссовер, но и настоящий джип из тех материалов, которые есть под рукой. К примеру, герои следующего видео не особо переделывали конструкцию самого последнего военного ГАЗ 66, соорудив из него прекрасный внедорожник, и все работы делали исключительно своими руками. Конечно, процесс производства и сборки является авторской тайной.

Подводим итоги

Если вы хотите собрать своими руками автомобиль и зарегистрировать его в ГИБДД, то лучше не начинать этот процесс, ведь узаконить транспорт вам не удастся. Внедорожники и компактные кроссоверы, созданные гаражными мастерами остаются лишь средством для катания по полям. Выезжать на дороги общего назначения на этой машине нельзя.

Тем не менее, энтузиазм создателей такой техники растет не по дням, а по часам. Каждый месяц появляются новые интересные материалы с невообразимыми переделками и самоделками.

внедорожник для сына, своими руками » Я Устал

Всем доброго дня! Попробую рассказать в картинках как я своему сынуле сделал внедорожник

почти на коленке.

внедорожник для сына, своими руками

Предистория проста как песня - увидел в магазине тракторные колеса, и решил запилить машинку своему парню, так как машины он обожает, и вытащить его из чужих детских машинок - та еще проблема. Все строилось в пропорции к колесам, так как у меня была проблема купить колеса не за мильон и правильного размера.

Пропорции были взяты с реального двухдверного рэнглера. Строилось все из головы, по факту, в послерабочее время по пол часа - часу, так как я забираю парня из садика, и этим ограничен по времени.

Привод или на одно, или жестко на два задних колеса, можно полностью отключить для свободного хода. Вся механика делалась по принципу "чем проще, тем лучше". Привод от мотор редуктора с дворников, на раме без кузова ездил сам (97 кг) - тянет без проблем. Тормозит двигателем. Передаточное число подобрано так, чтобы рядом могла идти жена, бодрым шагом. Акку гелевый, 12в 25 А.

Фанера F/F 12 мм. Пошло 1,5 листа, остаток будет использован на прицеп к жыпу. Хочу потом еще таки сделать пушку, но пока жена сильно против, так как пушка будет стрелять теннисными мячами, она грит "ты вообще, чтоли, обалдел, только стрельбы нам и не хватало". Но я поработаю над этим)))

Жып имеет полный ход передней подвески 210 мм. Еще буду дополнять всякими ништяками по ходу дела, сразу не успевал по времени никак. В конструкции жыпа ничего нового – все есть в тырнете.

Было решено приурочить готовность к празднику Дня Рождения карапуза, и задарено будет там.

внедорожник для сына, своими руками

Бадыдышь - раму спаяли

внедорожник для сына, своими руками

Рулевой узел поближе

внедорожник для сына, своими руками

Общии вид на столе

внедорожник для сына, своими руками

Рама и рулевое собрано и крутится - поворачивает))

внедорожник для сына, своими руками

Два листа фанеры ФФ ждут лобзика и циркулярки - на фоне моего рабочего закутка и древнего токарного станка

внедорожник для сына, своими руками

Кузов начинает вырисовываться - так приятно работать с фанерой))

внедорожник для сына, своими руками

С крыльями я помаялся - циркулярка не регулируется по углу, а лобзиком надо очень аккуратно пилить

внедорожник для сына, своими руками

Бампер на месте - примеряем фары, вырезал решетку радиатора. Хотел как на Джипе семь прорезей - поленился. Теперь немного жалею(

внедорожник для сына, своими руками

Вид с другой стороны

внедорожник для сына, своими руками

Руль склеен из двух половинок той же фанеры - спицы из нержавейки 2 мм кислотка))

внедорожник для сына, своими руками

Оппа, и руль на месте! Круть!

внедорожник для сына, своими руками

Общий вид готовности на тот момент

внедорожник для сына, своими руками

Вставляем сидения со спинкой - уже совсем похоже на машину))

внедорожник для сына, своими руками

Не мог устоять - проверил как светят фары - вырубил свет, и зафотал. Светит как положено!

внедорожник для сына, своими руками

Рамку стекла на законное место - она опускается вперед. И тут случился за мной косяк: жена сказала, что капот (он тоже открывается) похож на крышку унитаза. Бле. Будем исправлять. Прорезаем капот тогда. Не бывает крышек унитаза с дырками, верно? )))

внедорожник для сына, своими руками

Брутальненько так вроде бы))

внедорожник для сына, своими руками

Но только дырок в капоте мне показалось недостаточно, примеряем еще какую нибудь нахлобучку на капоте.

внедорожник для сына, своими руками

Или так лучше будет?

внедорожник для сына, своими руками

Место водителя

внедорожник для сына, своими руками

В итоге был выбран такой вариант! Главное любимой жене нраиЦЦа))

внедорожник для сына, своими руками

Фрезеруем края фрезой с подшипником. Так отфрезеровано будет везде, где нужно.

внедорожник для сына, своими руками

Выд спереди - жене на контроль эстетики, чтобы я ничего не упустил, два глаза - хорошо, а четыре - еще лучше))

внедорожник для сына, своими руками

реализация сопряжения рулевого управления - все предельно просто

внедорожник для сына, своими руками

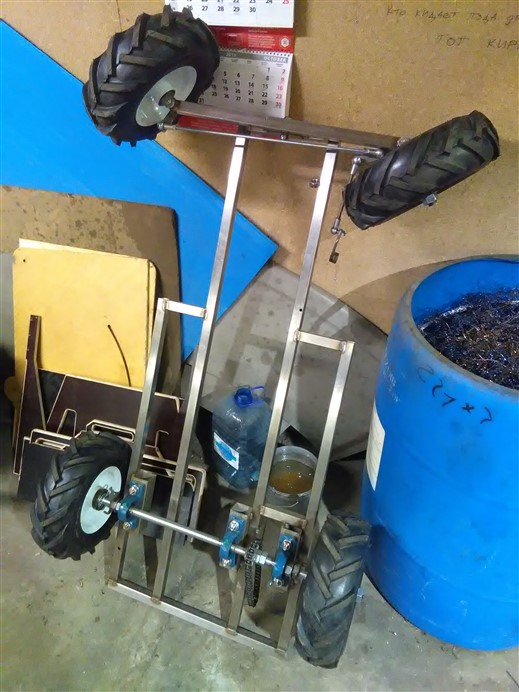

Вид на готовую раму - видно как сделан привод. Все очень просто.
Потерпите, до конца совсем немного)))

внедорожник для сына, своими руками

Шпаклюем - красим

внедорожник для сына, своими руками

Оранжевый - вырвиглаз))

внедорожник для сына, своими руками

На сидушку - карпет, сборка, и вуаля - можно ехать!

внедорожник для сына, своими руками

Сзади катафоты

внедорожник для сына, своими руками

Коврики из старых ковриков чьего то автомобиля))

внедорожник для сына, своими руками

Флаг - чтобы карапуз на жыпе не затерялся

внедорожник для сына, своими руками

Оранжевый трос намотан - вот теперь готово совсем!

В планах заклеить наклейками кое где, чтобы совсем красиво было, и модернизировать по необходимости! УСЕ! Я закончил, спасибо за терпение!
Пы.Сы. Цены эстонские, страна Эстония. Чую шуток будет много сейчас.))

Бюджет:
1. шток с флажком 4 евро
2. звездочки и цепь 26 евро
3. резьбовая шпилька 8 евро
4. рулевые наконечники 16 евро
5. фанера 12 мм 70 евро
6. колеса 64 евро
7. трубы НЕРЖАВЕЙКА 25х25х1,2 27 евро
8. подшипники 13 евро
9. катафоты 12 евро
10. фары передние 26 евро
11. акку + зарядка 69 евро
12. провода + электрика 70 евро
13. петельки 3 евро
14. краска 34 евро
15. трос 4 евро
16. железяки крепежные 10 евро
17. шурупы 10 евро
итого 466 евро.

внедорожник для сына, своими руками

Прицеп для внедорожника своими руками


Мастер-самодельщик решил самостоятельно изготовить прицеп для своего внедорожника. Как он его делал и, что из этого получилось рассмотрим в этой статье.

Инструменты и материалы:
-Профильная труба;
-Листовой металл;
-Рулетка;
-Маркер;
-Молоток;
-Сварочный аппарат;
-Домкраты;
-УШМ;
-Тиски;
-Ось с рессорами и кронштейнами;
-Колеса;
-Струбцины;
-Крепеж;
-Фонари;
-Прицепное устройство;
-Провода;
-Рояльная петля;
-Полоса с кольцами;
-Крылья;
-Ткань;

Шаг первый: план
Сначала мастер рассматривал вариант покупки прицепа. Но все прицепы, которые он смотрел или не устраивали его по цене или по параметрам. Тогда мастер решил сделать прицеп самостоятельно. Основные задачи которые он себе ставил были следующие: общая длина 3,65м; размер кузова 120*180; высота не выше автомобиля; колеса такие же как на автомобили; возможность установки сверху палатки.


Шаг второй: рама
Из профильной трубы сваривает раму прицепа. Центральная труба так же будет играть роль дышла.

Для усиления к дышлу приваривает косынки и усиливает место соединения металлической накладкой.

Шаг третий: ось
Приваривает к раме кронштейны. К кронштейнам прикручивает рессоры в сборе с осью.

Усиливает нижнюю часть прицепа металлом.

Шаг четвертый: стойки
Приваривает по периметру прицепа стойки.

Шаг пятый: ящик
Сваривает ящик для канистр.

Шаг шестой: обшивка и крылья
Обшивает кузов прицепа металлом. Приваривает крылья.

Шаг седьмой: мелкие детали
Дальше мастер доделывает всякие мелкие детали: приваривает кронштейн для запасного колеса, прикручивает брызговики, делает монтаж электропроводки, прикручивает фонари. В задней части прицепа монтирует ножки, предотвращающие опрокидывание прицепа в отцепленном состоянии. С внутренней стороны по бортам кузова приваривает профильную трубу.

Шаг восьмой: задняя дверь
Изготавливает заднюю дверь. Дверь крепится к кузову с помощью рояльной петли и фиксируется с помощью замков-защелок.

Шаг девятый: покраска и установка палатки
Красил мастер в специализированной мастерской порошковой краской. После окрашивания закрепил на полу кузова две металлические полосы с кольцами. С помощью колец в кузове будет крепится груз. Наверху прицепа закрепил палатку. Палатка специальная и имеет твердый пол.

Прицеп для внедорожника готов.
