Водяной теплый пол в ванной своими руками: монтаж

В большинстве случаев пол в ванной покрывается плиткой, что имеет свои недостатки – ни для кого не секрет, что даже если отопление в доме работает нормально, плитка в ванной остается холодной, что создает определенный дискомфорт. В связи с этим все большей популярностью пользуется теплый пол, по которому очень приятно ступать. Если сделать в ванной водяной теплый пол, то обогрев помещения будет осуществляться совершенно по иной схеме – в том помещении, где установлен теплый пол, совершенно нет необходимости устанавливать радиаторы и другие элементы отопительной системы, которые привычны для большинства людей.

Принцип работы и схема работы теплого водяного пола.

Переоценить достоинства теплых полов довольно сложно и особенно они целесообразны для ванной комнаты, когда выходя из душа, совершенно не хочется ступать на холодную плитку.

Если в квартире есть подогрев пола, то можно забыть про тапочки и теплые носки и спокойно разгуливать по полу босиком.

Особо следует отметить то обстоятельство, что сделать в ванной теплый пол можно своими руками, не прибегая к услугам специалистов, что позволит сэкономить значительные средства. Технология монтажа такой обогревательной системы не отличается сложностью, в этом уже могли убедиться тысячи людей. Теплый водяной пол в ванной может собрать каждый человек, главное – все делать аккуратно и придерживаться инструкции. Опыт в ремонтно-строительных работах будет очень кстати, однако если его нет, то никаких сложностей при монтаже возникнуть не должно. Нужно будет научиться заливать стяжку и работать на базовом уровне с трубой из металлопластика. После этого можно приступать к монтажу теплого пола своими руками. Для этого нужны инструменты:

• отвертка;
• пассатижи;
• электрический тестер;
• монтажный нож.

Создание надежного основания

Подключение котла к теплому полу.

Если в квартире или доме уже имеется бетонная или цементная стяжка пола, то этот этап не является необходимым.

Тем не менее, следует учитывать то обстоятельство, что устройство теплого водяного пола подразумевает дополнительную стяжку, толщина которой не должна превышать 50 см, поэтому старое цементное покрытие рекомендуется снять полностью (осуществить этот процесс своими руками несложно), а потом нужно сделать стяжку заново, начиная от плит перекрытия. Аналогичным образом рекомендуется поступать и с теми настилами, которые сделаны из дерева, так как, если сделать стяжку поверх деревянного пола, долгое время она не прослужит.

Выполняя такой монтаж своими руками, нужно не упускать из внимания вероятность залить соседей, что чревато самыми неприятными последствиями. В связи с этим очень важно выполнить качественную гидроизоляцию пола, если для подогрева полов в ванной используется жидкий теплоноситель, то это условие является обязательным. Для того чтобы сделать такую изоляцию, можно использовать целлофан, но лучше применить специальные гидроизолирующие покрытия, главное, чтобы изоляция была цельной, она выполняется внахлест на стены не меньше, чем на 200 мм.

Вернуться к оглавлению

Утепление и армирование

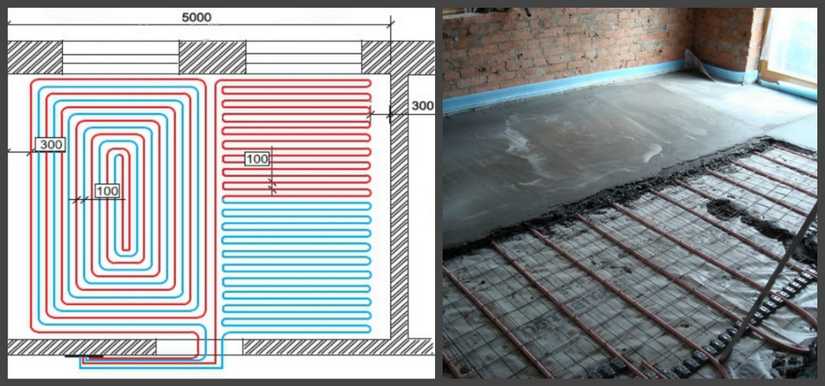

Схемы укладки теплого пола.

При монтаже водной отопительной системы следует учитывать, что совершенно необязательно подогревать потолок соседям, тем самым совершенно напрасно растрачивая тепловую энергию. Поэтому, когда делается теплый водяной пол необходимо осуществить процесс утепления, делается это следующим образом. На основание плит перекрытия или на предварительно подготовленную бетонную подушку необходимо уложить пенопласт, толщина которого должна составлять от 30 до 50 мм, вместо пенопласта можно использовать полистирол, толщина которого должна составлять 20 мм. Сверху необходимо раскатать теплоотражающий экран – тонкий вспененный полиуретан, он покрыт фольгой, обладающей термостойкими качествами. Таким образом, можно направить все тепло внутрь помещения ванной комнаты и тогда функционирование теплого водяного пола будет лучше, и обогрев будет гораздо эффективнее.

После того как с утеплением покончено, можно приступать к армированию, если этого не сделать, то весь цементный раствор, который залит по пенопласту, в самом скором времени потрескается на мелкие кусочки. Для того чтобы сделать армировку теплого пола, необходимо использовать металлическую сетку, ячейки которой должны составлять 50-100 мм, такая сетка делается из проволоки, толщина которой составляет 3-4 мм. Сетку необходимо уложить поверх теплоотражающего экрана, сделать это своим руками довольно просто еще и потому, что ничем крепить ее не нужно. Когда выполняется этот этап работы своими руками, очень важно все делать осторожно, чтобы не травмировать теплоотражатель и гидроизоляцию пола.

Вернуться к оглавлению

Прокладка трубопровода

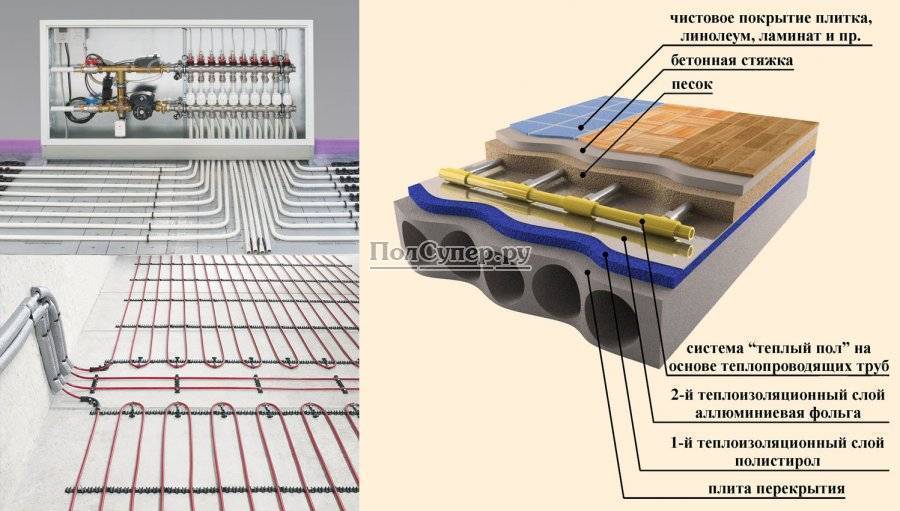

Схема устройства поверхности теплого пола.

Установка труб является одним из важнейших этапов монтажа. Они представляют собой рейку, сделанную из металла, на ней нужно закрепить специальные клипсы. Такая рейка имеет отверстия для крепления в пол дюбелями, тем не менее для повышения надежности ее необходимо дополнительно прикрепить проволокой или стяжками для электрических проводов к армирующей сетке – таким образом гидроизоляция не повреждается, и теплоотражающий экран тоже остается целым. Когда устанавливаются крепления для труб теплого водяного пола, необходимо принимать во внимание специфику прокладки трубопроводов, укладка может быть осуществлена змейкой или спиралью, а на тех местах пола, где осуществляется установка сантехнических приборов и мебели для ванной комнаты, прокладка труб из схемы исключается.

Материал для трубопроводов заслуживает особого внимания, от него во многом зависит то, насколько эффективно будет функционировать теплый водяной пол. Нужно учитывать то обстоятельство, что обычные трубы из металлопластика или полипропилена не подойдут, для теплого водяного пола существуют специальные трубы, обладающие уникальными качествами. Такие трубы цельнозатянутые (то есть швов на них не имеется), а еще они отличаются небольшим коэффициентом температурного расширения.

Такая труба укладывается на пол в ванной с шагом 100-150 мм, сделать это своими руками не представляется сложным, после того как труба уложена, ее необходимо зафиксировать клипсами. Выполняя монтаж теплого водяного пола, можно выпустить 2 свободных конца трубопровода к тому месту, где проходят магистральные трубы отопления, потом именно к ним подключается теплый пол для ванной комнаты.

Подключать трубы теплого пола через тройники не рекомендуется, так как, если это сделать, будет очень трудно регулировать температуру труб, а часто это просто невозможно. Управление теплым полом является очень важным фактором, для того чтобы такая возможность была, есть целый комплекс оборудования, который включает в себя распределительную гребенку или дополнительный циркуляционный насос. Однако самым распространенным является терморегулятор для водяного теплого пола, который подключается к специальным кранам. Можно этого и не делать, но в этом случае установку нужной температуры пола нужно делать своими руками, такой процесс большой сложностью не отличается, однако для этого потребуется немало времени.

Все вышеперечисленное оборудование необходимо поместить в небольшой шкафчик, он устанавливается прямо на пол, в качестве места можно использовать дальний, но доступный угол ванной комнаты.

Будет просто идеально, если узел управления теплым полом будет размещен в нише для труб коммуникаций, можно разместить его за гипсокартоном, таким образом не создается никаких неудобств, когда нужно воспользоваться ванной комнатой.

Вернуться к оглавлению

Термостойкая стяжка

Термостойкая стяжка является завершающим этапом работ, прежде чем к нему приступать, теплый водяной пол, сделанный своими руками, необходимо тщательно проверить. Для этого необходимо провести первичные испытания, делается это для того, чтобы убедиться в отсутствии течей. Если таких проблем нет, то можно продолжать работу.

Стяжка для теплого пола имеет особый состав, однако технология заливки не является оригинальной, то есть пропорции – 1:3, толщина стяжки не должна превышать 50 мм, для ровной заливки используются маяки. При этом очень важно, чтобы прочность цементного раствора была высокой, еще стяжка должна хорошо противостоять высоким температурам, для этого в исходный состав стяжки необходимо добавить фиброволокно.

После того, как все это сделано, можно считать, что теплый пол в ванной комнате своими руками сделан, в завершение нужно принять во внимание несколько рекомендаций. Нагружать свежезалитую стяжку не следует – она должна как следует просохнуть, а уж потом можно приступать к укладке кафельной плитки, сделать это своими руками не трудно. Начать эксплуатацию водяного теплого пола можно не ранее, чем через 2 недели после того, как завершен монтаж, дело в том, что стяжка должна устояться, набрать прочности, и после этого она сможет выдержать любую температуру.

Если ванная отличается повышенной влажностью, то для теплоизоляции рекомендуется использовать пенополистирол. Перед тем, как начать укладку теплого пола, необходимо подготовить поверхность, она должна быть предварительно очищена и выровнена. Если пол будет неровным, то это приведет к тому, что горячая вода будет распределяться по трубам неравномерно.

Теплый пол в ванной комнате: как уложить своими руками

Содержание

Согласитесь, что в холодное время года после приёма ванной намного приятнее становиться ногами на теплый пол, чем на ледяной кафель. Сегодня теплый пол в ванной уже давно не являются дорогой прихотью, он считается прекрасным и удобным средством отопления. Теплые полы – это целая система, позволяющая равномерно отапливать жилище. Носитель тепла в этом случае располагается внизу помещения. Если электрическая основа, то это кабель. Если водная основа – то функцию теплоносителя выполняет подогретая до определенной температуры вода, идущая по трубам. Все новое – это хорошо забытое старое. Такой метод отопления помещений использовали еще древние римляне. Сейчас с появлением новых технологий есть возможность пользоваться прекрасным благом цивилизации в любом жилище.

Для самостоятельной установки системы полов с подогревом следует ознакомиться с инструкцией по монтажу и эксплуатации. Только затем нужно приобретать необходимые материалы для работы. Вначале нужно определиться, какой тип системы более приемлем для вашей квартиры. На рынке существуют следующие разновидности современных систем подогрева:

1. Электрический теплый пол, или пленочный.
2. Водяной пол.
3. Инфракрасный пол.

Ознакомимся с этими системами поближе. Электрическое тепло в ванной регулируется с помощью терморегулятора, а водяное – датчиками на специальном котле. Считается, что более прост в установке и эксплуатации электрический теплый пол в ванной. Монтаж электрического пола занимает немного времени и будет под силу новичкам. Такой тип пола подойдет именно для небольших помещений. Можно не беспокоиться о вредном излучении от этой системы, так как вред от нее точно такой же, как от микроволновой печи. Электрический пол состоит из комбинации кабелей и электрических матов, которые укладываются под стяжку и сверху покрывается плиткой. Так как маты объединяются в пленку, то такой пол еще называют пленочным.

То есть можно сказать, что электрические полы делятся на 2 вида — покрытие из термоматов и кабельный пол. Собственно кабельный пол имеет один нагревательный провод, который и является обогревательным элементом. Этот провод может быть одножильным и двужильным.

Водяной теплый пол можно укладывать в более просторных помещениях. Он не требует затрат на электроэнергию, но его укладка займет больше времени и сноровки. Этот тип полов состоит из пластиковых и медных труб, объединенных в термостат, имеющий вид батареи отопления. Водяной теплый пол в ванной самый недорогой и простой вид обогрева ванной комнаты.

Новинка на рынке обогрева ванных комнат – инфракрасные полы. Для монтажа таких полов не нужно укладывать стяжку и тратить много времени. Этот инновационный продукт очень удобен, но не дешев. Пленочный инфракрасный пол может легко заменить любое отопление.

Внимание! Инфракрасный пленочный пол можно в любой момент демонтировать и установить в другом месте, что невозможно при водяных и электрических системах.

Терморегулятор теплого пола

Рассмотрим подробнее, как уложить систему теплых полов в ванной.

Монтаж электрического теплого пола в ванной

Уложить электрический пол можно самостоятельно, ознакомившись с инструкцией по монтажу. Посмотрим, как это сделать своими руками. Процесс будет таков:

1. Для монтажа электрического теплого пола вначале нужно удалить старое покрытие, если система устанавливается в старом жилом фонде, или подготовить идеально ровный бетонный раствор при ремонте в новой квартире. Приобрести лучше электрические маты в рулонах, что намного упростит установку теплого пола.
2. Датчик и терморегулятор устанавливают согласно инструкции эксплуатации в хорошо видном месте на стене ванной. После этого можно делать стяжку пола и накладывать либо напольную плитку, либо другой материал. Для стяжки лучше выбирать быстро сохнущие материалы, так как цементно-песчаный раствор будет сохнуть более двух недель.
3. После того как электрический кабель уложен, надо протестировать монтаж всего оборудования. Если все работает, можно укладывать стяжку толщиной 4-6 см, или сразу укладывать плитку сверху на утеплитель.
4. Затем укладываем плитку с помощью специального клея на пленку из электрических кабелей, ровняем, даем высохнуть и чуть позже затираем швы.

Важно! Включать электрический пол в ванной можно только через несколько дней после установки. Это делается для полного высыхания цементной стяжки или плиточного клея. В противном случае в стяжке будут провалы и трещины.

Затем производится установка терморегулятора, который имеет внешнее сходство с обычным выключателем. Нагревательные кабели следует подключить к терморегулятору с помощью электрических проводов. Затем подключаете его к электрической сети.

Монтаж электрического пола похож на укладку инфракрасного теплого пола, но всё же некоторые отличия между этими процессами имеются.

В среднем, 1 квадратный метр теплого пола расходует примерно 120-150 Вт. Тонкий кабель, уложенный на полимерную основу в определённой последовательности, может похвастаться хорошей прочностью и стойкой изоляцией. Дополнительная изоляция при таком виде установки кабеля не требуется. Уровень пола в этом случае поднимется не более чем на 1,5 см.

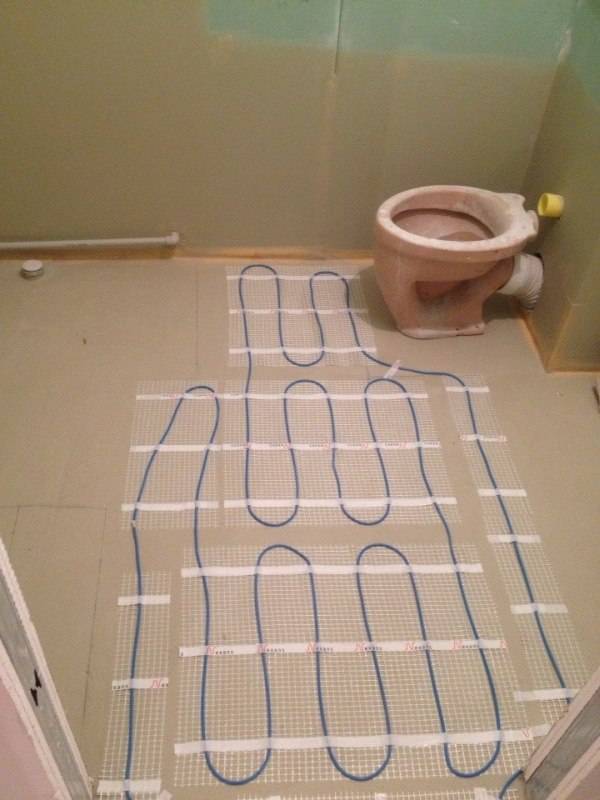

Укладка электрического теплого пола

Монтаж водяного пола в ванной

Водяной теплый пол в ванной комнате способен обеспечить равномерный обогрев помещения. Этот вид подогрева может быть частью полностью автономной системы отопления. Важный момент водяного теплого пола в ванной состоит в том, что расходы по его установке единовременные. В этом случае экономится энергопотребление, в отличии от электрических полов. Но явный недостаток в том, что подогрев воды происходит от центрального отопления, и после его отключения пол будет холодным. Также в случае повреждения ремонт затруднителен.

Установка водяного теплого пола в ванной комнате под плитку требует определенных навыков и опыта. Используются трубы из металлопластика, которые не подвержены коррозии.

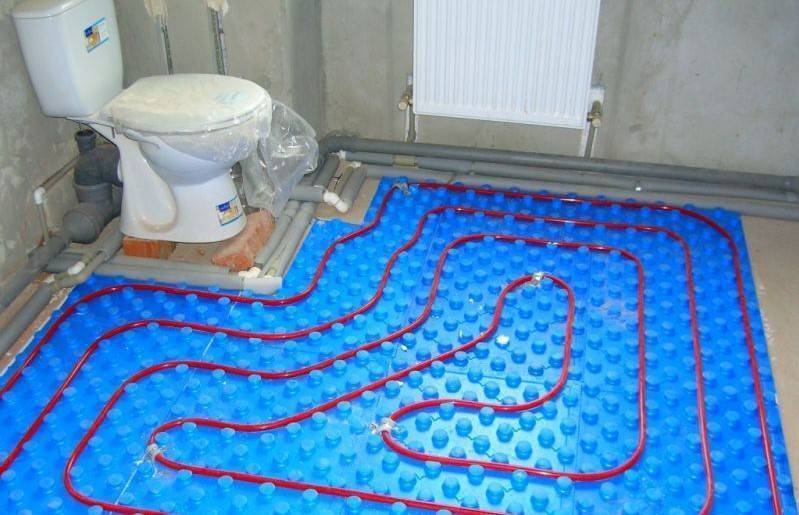

Водяной теплый пол в ванной

Процесс монтажа водяной системы обогрева можно описать вкратце так:

1. Очищаем напольное покрытие до самого основания, чтобы получить ровную поверхность.
2. Укладывается гидроизоляционная пленка.
3. По всему периметру ванной укладывается специальная лента, а сверху на нее – армирующая металлическая сетка.
4. Производим установку труб по заранее разработанной схеме, делая шаг между витками труб около 30 см. Закрепляем трубопровод к арматурной сетке при помощи пластиковых зажимов.
5. Проводится испытания трубопровода, запустив в систему воду. Затем можно приступать к заливке стяжки под плитку.
6. Заливка стяжки из смеси керамзита и цемента. Стяжка должна быть ниже на 7-8 см от окончательного уровня пола.
7. После засыхания стяжки можно укладывать кафель. Пользоваться водяным теплым полом в ванной рекомендуется не ранее чем через неделю послу завершения процесса.

Высота пола увеличится до 10 см, это надо обязательно учитывать.

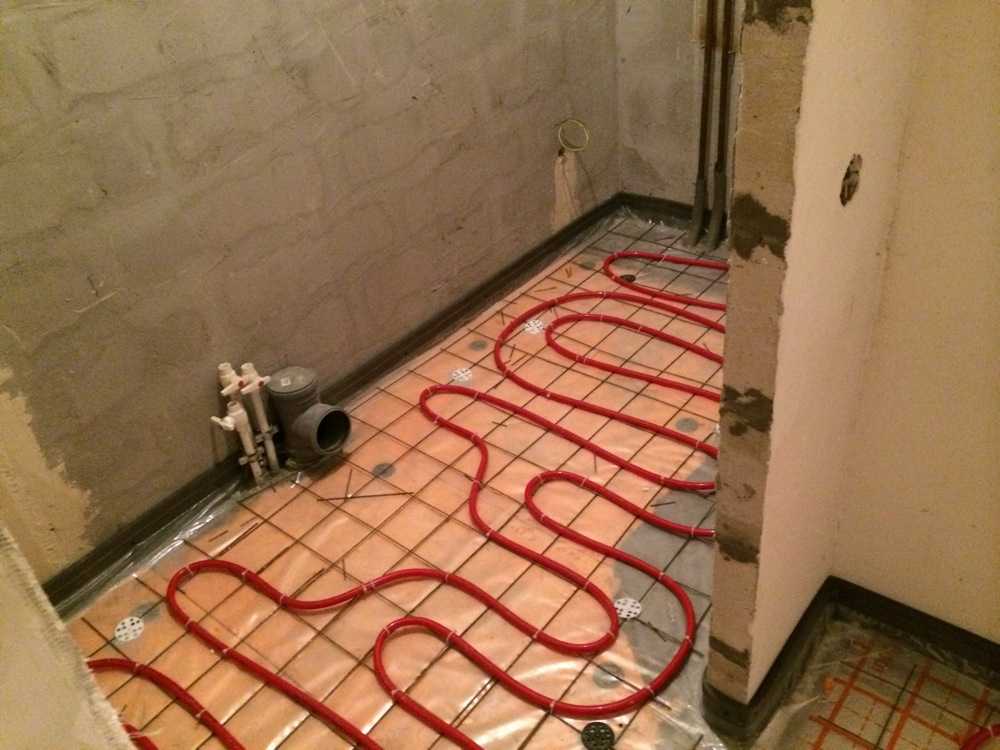

Схема водяного теплого пола

Монтаж инфракрасного пола

Инфракрасный теплый пол в ванной комнате является разновидностью электрического пола. Теплопотери при такой разновидности подогрева незначительны, работает он бесшумно. Монтаж инфракрасного теплого пола под плитку аналогичен электрическому полу, но имеется ряд особенностей:

1. Используется подложка толщиной 2 мм, с теплоотражающим эффектом. Она нужна для того, чтобы тепло грело не соседский потолок, а ваше напольное покрытие.
2. Если такой пол укладывается под плитку, то рекомендуется проложить монтажную стекловолоконную сетку. Затем нужно выбрать материал для теплоизоляции, который ложится под плитку.
3. Термопленка подгоняется под необходимый размер по линии отреза. Эти отрезки инфракрасной термопленки подключаются между собой, а затем к терморегулятору.
4. Готовый инфракрасный пол фиксируется с помощью двустороннего скотча.
5. Процесс подключения к термостату точно такой же, как и у электрических полов.

Высота теплого пола с использованием инфракрасной пленки составит 7-8 см.

Важно! При правильном монтаже инфракрасного пола нужно применять армирующую сетку из стекловолокон. Ее надо прибивать к полу под плитку. Толщина клея, которым крепится плитка, должна быть 1,5-2 см, не меньше.

Преимущества и недостатки водяных теплых полов

Естественно, существует целый ряд преимуществ и недостатков у водяных теплых полов. Теплый пол в ванной имеет целый ряд преимуществ по сравнению с радиаторной системой обогрева. Для наглядности, перечислим преимущества:

• Равномерное распределение тепла в комнате;
• Естественная влажность воздуха в помещении сохраняется;
• Безопасность – важный момент, если в квартире есть маленькие дети. Исключается случайный контакт с теплоносителем, который может повлечь нечаянный ожог;
• Экономичность, так как водяные полы не влекут за собой расходов на электричество;
• Срок эксплуатации может доходить до 50 лет!

Устройство водяного теплого пола

Недостатки водяных полов такие:

• Существенная трудоемкость установки такой системы;
• Трудоемкость ремонта в случае повреждения труб;
• Нежелательность использовать водяной пол в качестве единственного источника отопления в помещении;
• Высота пола повышается порядка 10 см, что влечем за собой потерю пространства в помещении;
• Медленный прогрев полового покрытия в помещении, но, после отключения системы, охлаждение происходит также постепенно.

Преимущества и недостатки электрических полов

Положительные моменты и электрических, и инфракрасных полов состоят в следующем:

• работа этой разновидности полов не зависит от сезонного отопления, благодаря термостату включить систему можно в любое время;
• возможность локального ремонта в случае повреждения;
• возможность настройки комфортной температуры в помещении;
• экологичность и безопасность;
• все элементы системы спрятаны от глаз;
• длительный срок использования;
• при укладке инфракрасных пленочных полов стяжка не нужна, что намного упрощает процесс монтажа;
• возможность установки любым желающим человеком без опыта монтажа.

Недостатки можно упомянуть такие:

• Повышение финансовых расходов на оплату электроэнергии;
• Наличие электромагнитных излучений;
• Желательно потратиться на приобретение УЗО, и обеспечить себя надежным заземлением, что тоже повлечет дополнительные расходы. Эти рекомендации подойдут для влажных помещений в особенности.

Как видим, у обоих вариантов подогрева есть и достоинства, и недостатки. Все-таки более современным считается электрический пол, а в особенности инфракрасный. Как сделать правильный выбор теплых полов среди большого ассортимента продукции, рассмотрим далее.

Популярные торговые марки теплых полов

На рынке предоставлена продукция десятков компаний-производителей электрических теплых полов. Пользуются популярностью товары европейских, корейских и отечественных производителей. Самые известные торговые марки – это полы датской компании Devi, на которые идет гарантия 20 лет. Финская компания Ensto и английский производитель Energy занимают высокие места в популярности производителей этой группы товаров. В последние годы на рынок ворвались производители из Южной Кореи. Среди них лидирует бренд Caleo, который является лидером в производстве инфракрасных теплых полов. В России покупается половина всей продукции именно торговой марки Caleo. Его достойный конкурент – корейская фирма Unimat, лидер в производстве стержневых теплых полов.

Но в странах СНГ также есть достойные торговые марки в этой сфере. В России выпускаются теплые полы под брендом «Теплолюкс». Компания производитель дает гарантию на свою продукцию 25 лет, что говорит о многом. Еще следует отметить такие компании, как Spyheat и «Национальный комфорт». Российские заводы выпускают теплые полы в виде матов, кабелей и тонкой инфракрасной пленки.

Надеемся, теперь вы имеете представление о том, что такое теплые полы, и как их установить в ванной самостоятельно. Какой бы вид половых покрытий из вышеперечисленных вы бы не выбрали, будьте уверены в том, что вы получить дополнительный комфорт и уют.
