пошаговая инструкция, как сделать укладку теплого пола самостоятельно

Дата публикации: 12.02.2020 17:33

Электрический теплый пол из-за существующих тарифов на газ, твердое топливо и электроэнергию оказывается менее экономичным, чем система обогрева на газе или угле. Поэтому в большинстве случаев он является дополнительным источником тепла. Такое решение имеет несколько преимуществ:

• практически отсутствие инерционности – включил и тут же в ногах почувствовал тепло;
• быстрое остывание, так как нет воды с большой тепловой емкостью, то есть тепло расходуется именно когда нужно и лишних тепловых джоулей не генерируется.

Его наиболее часто устанавливают в ванных комнатах, туалетах и кухнях. Благодаря простоте монтажа (отсутствие необходимости в герметичном соединении труб, эксплуатирующихся под давлением), можно сделать электрический теплый пол своими руками. В этой статье мы опишем основные моменты этого процесса.

Виды электрических теплых полов

По виду нагревательных элементов эти полы делятся на 4 вида:

1. Нагревательный кабель – одно- или двух жильный. Сюда же относятся саморегулируемый нагревательный кабель.
2. Нагревательные маты. Это тот же нагревательный кабель, но только укрепленный на монтажной сетке.
3. Инфракрасная пленка. Полимерное гибкое полотно, которое генерирует инфракрасное излучение. Конструктивно такая пленка может быть двух видов:

• двухслойная полиуретановая пленка с карбоновым напылением внутри;
• двухслойная пленка из полиэтера, лавсана или полиуретана с алюминиевыми или карбоновыми полосами.

Для подключения пленки к электрической сети у нее имеются биметаллические (серебряные и медные полосы, уложенные друг на друга) шины, расположенные по краям.

4. Стержневой – нагревательный элемент в виде эластичного мата, представляет собой соединённые между собой кабелем карбоновые стержни. Обогрев помещения происходит при помощи инфракрасного излучения.

Перед тем

, как начинать монтаж электрического теплого пола своими руками необходимо:

1. Выбрать его вид. Наиболее прогрессивным считается инфракрасная пленка. Она имеет наиболее высокий кпд (такой же, как и стержневые нагревательные элементы) и наиболее проста в монтаже. Минус – самая высокая цена на один киловатт мощности.
2. Рассчитать, сколько необходимо нагревательных элементов для комнат с точки зрения создания комфортных условий.

В зависимости от вида алгоритм расчета разный. Для нагревательных кабелей необходимо определиться с моделью, длиной и шагом укладки. По матам и пленке необходимо подобрать модели нужной мощности. Подробнее об алгоритме расчета смотрите в статье «Сколько электроэнергии потребляет теплый пол».

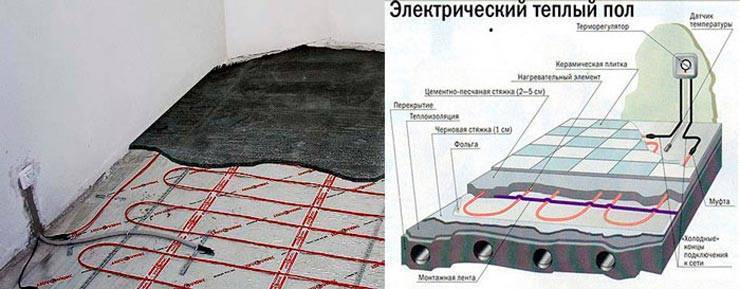

Монтаж кабельного электрического теплого пола

Пошаговая инструкция следующая:

1. Демонтаж старого пола – напольного покрытия и стяжки. Если основание имеет трещины, сколы, тщательно их зачищаем и заливаем цементным раствором. Очистка от мусора, грязи и пыли – все под веник. Выравниваем основание в горизонт. Можно использовать строительную смесь «Наливные полы».
2. Монтаж гидроизоляционной пленки. Обязательно сделайте ее напуск на стены высотой 100-120 мм.
3. Установка по периметру помещения на стене демпферной ленты для компенсации тепловых расширений слоев пола при работе.
4. Укладка теплоизоляционного слоя для предотвращения утечек тепла вниз. В качестве теплоизолятора можно использовать пенополистирол и ему подобный современный материал с фольгированным слоем в качестве подложки. Толщина 8-10 см в случае, если под полом будет находиться неотапливаемое помещение и 2-3 см, если отапливаемое.
5. Укладка армирующей сетки. Если используется нагревательный мат, то эта сетка входит в его конструкцию.
6. Укладка нагревательного кабеля и закрепление его монтажной лентой. Это очень важная операция и мы ниже остановимся на ней отдельно.
7. Проверка работоспособности системы перед заливкой стяжки. Включить пол необходимо на 2-3 минуты.
8. Установка маяков и заливка стяжки. Можно использовать смесь «Наливной пол». Но желательно, чтобы была пометка «Для теплого пола». Можно использовать обычную цементно-песчаную смесь (марка цемента М400) и специальные пластификаторы. Но для ее приготовления необходим определенный опыт. Стяжка теплого электрического пола должна быть высотой 3-5 см.

После этого можно приступать к монтажу финишного покрытия – керамической плитки, ламината, линолеума и т.д. Технология этих работ ничем не отличается от стандартной (для обычного пола), но есть несколько нюансов:

1. Используйте термостойкие клеи.
2. Если используете ламинат, то он тоже должен быть термостойким.

Укладка кабельной системы

Есть два типа кабеля одно и двухжильный. В первом случае контакты находятся с двух сторон кабеля. Во втором одной стороны. Нагревающие свойства и долговечность у них одинаковы. Но двухжильные модели стоят дороже, но зато проще в монтаже. Одножильный кабель необходимо уложить так, чтобы его оба конца были рядом. Для двухжильных моделей этого не требуется.

В случае двухжильного кабеля, после расчета его длины, отрезается необходимый кусок и после реза концы жил соединяются между собой при помощи концевой муфты.

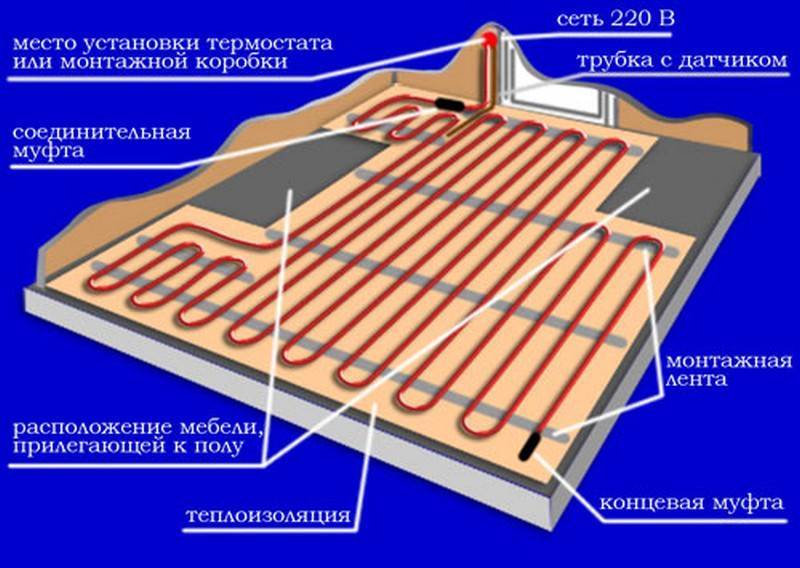

Перед укладкой кабеля рисуем схему (лучше делать это на миллиметровой бумаге, обязательно соблюдая масштаб), учитывая следующие моменты:

1. Кабель должен заводиться в терморегулятор. Поэтому схему начинаем рисовать с выбора места для него. Обычно это около дверного проема.
2. Кабель не прокладывается под мебелью, холодильником и тому подобными предметами интерьера. Во-первых, незачем. Во-вторых, для исключения локальных перегревов кабели из-за давления мебели.
3. Необходимо соблюсти дистанции отступа:

• от плинтуса – 5 см;
• от мебели – 10 см;
• от радиаторов отопления – 25 см.



В месте установки терморегулятора в стене вырезаем нишу необходимых размеров (на 5 мм больше габаритов корпуса устройства), а также штробы для подвода жил нагревающего кабеля и кабеля датчика измерения температуры пола.

Размечаем созданную схему размещения кабеля на полу и начинаем по разметке его укладывать, фиксируя к сетке при помощи пластиковых хомутов. Если предполагается использовать датчик температуры пола, то из терморегулятора выводится через штробу в стене гофрированная трубка 10-12 мм в диаметре, где размещается кабель к нему. Сам датчик укладывается на обогреваемой поверхности пола не ближе 40 см от стены посередине между кабелями. Конец трубки рекомендуется закрыть специальной заглушкой, чтобы при заливке бетоном смесь не попала внутрь. Штроба заделывается цементной смесью.

Несколько важных моментов при установке кабельного пола

1. Первое включение электрического теплого пола (не на 2-3 минуты для проверки, а с полноценным прогревом помещения) можно делать через 28 дней после создания стяжки.
2. Если рядом с кабелем проходит труба отопления или горячей воды, то в этом месте кабель необходимо термоизолировать. Толщина изоляции 3-5 мм.
3. Если кабель располагается на двух плитах и ориентирован перпендикулярно их стыку, то в этом месте его не следует делать в натяг.
   Зафиксируйте его полукругом для компенсации возможной усадки.
4. Датчик замера температуры пола будет давать более точные показания, если его разместить как можно ближе к нулевой отметке пола. Поэтому перед заливкой стяжки подложите под него подкладку высотой 1,5 – 2 см.

Особенности монтажа нагревательных матов

Монтаж нагревательных матов практически ничем не отличается от монтажа кабельной системы. А как сделать электрический теплый пол своими руками в этом случае, мы рассказали выше.

Отличие – нет необходимости в укладке армирующей сетки, так как она уже входит в состав мата. Такую систему предпочтительно устанавливать в больших, с простой конфигурацией помещениях. В этом случае можно выиграть значительное время на укладке нагревательных элементов.

Особенности монтажа инфракрасной пленки

В отличие от кабельных систем для монтажа инфракрасной пленки не требуется создания стяжки. В стандартный покупной набор входит рулон (рулоны) термопленки, контактные зажимы и электропроводка.

Как и в предыдущих случаях, предварительно надо сделать эскиз, указав место размещения терморегулятора, термодатчика, обогреваемую площадь. Расстояние до плинтусов – 5 см. До стены, на которой будет размещаться терморегулятор – 15 см. До радиаторов – 25-30 см, до камина – 1 м. Под мебелью и холодильником пленка не размещается.

Огромным плюсом пленки по сравнению с матом является то, что ее можно как угодно кроить и делать это можно обычными ножницами. Единственное условие – рез должен проходить между нагревательными элементами, которые четко обозначены.

Производитель указывает оптимальные места раскроя. Если резать по ним, то потом изолируют только биметаллические шины (в местах реза). В остальных случаях (повторимся, резать можно как угодно) скотчем проклеивают концы полос.

Прежнее покрытие, если оно находится в нормальном состоянии, не демонтируют. Снимают лишь финишное напольное покрытие и если надо, в стяжке заделывают трещины и сколы. После этого в стяжке делают углубление под термодатчик и кабель к нему с таким расчетом, чтобы после их установки они не касались пленки. Также делают углубление под клеммы, через которые на шины будет подаваться электрический ток. Подготовленное основание закрывают гидроизоляционной пленкой, затем кладут фольгированную пленку для предотвращения ухода тепла вниз. Помещают в углубление термодатчик. Кабель закрывают металлической гофрой.

При укладке пленки ее полосы не должны перекрываться. С целью уменьшения длины провода полосы разворачивают торцовой стороной к стене, где будет находиться терморегулятор. Пленка имеет верх и низ, которые указываются производителем. Строго соблюдаем эту ориентацию.

Через клеммы подсоединяем электрическую проводку к шинам (необходимо в них всунуть оголенный провод и зажать плоскогубцами). Соединение тщательно изолируем битумным скотчем.

Проверяем работоспособность системы и выполняем финишное покрытие.

При монтаже в обуви по пленке ходить нельзя.

Особенности монтажа карбоновых стержней

Установка карбонового пола похожа на устройство электрического пола из нагревательных матов. Вначале на подготовленное основание укладывают гидроизоляционный и теплоизолирующие слои. Затем маты из карбоновых стержней, а сверху делают стяжку из песчано-цементной смеси или плиточного клея толщиной 2-3 см.

Установка своими руками электрического пола поможет значительно сократить затраты. Но его подключение своими руками к общей электросети через устройство защитного отключения (УЗО) делать не стоит. Лучше поручить это профессиональному электрику, имеющему допуск к таким работам.

Как укладывать тёплые полы? Монтаж электрических тёплых полов в квартире своими руками.

Теплый пол часто используют при ремонте в загородных домах или квартирах. Это оборудование позволяет более комфортно чувствовать себя босиком на каменных покрытиях и в некоторых ситуациях служит подспорьем для радиаторных систем отопления. В этой статье мы рассмотрим способы монтажа электрического теплого пола в квартире.

Какие бывают теплые полы?

Теплые полы подразделяются на водяные и электрические. Способы установки у них принципиально отличаются.

Водяной теплый пол функционирует благодаря циркуляции теплоносителя. Жидкость нагревается, потом проходит под полом и отдает тепло. Остывший теплоноситель возвращается к генератору тепловой энергии (котлу). Такой способ практически неприменим в квартире, так как жидкость негде нагревать. Подключение полов к системе горячего водоснабжение запрещено, а при использовании стояка отопления будет проблематично понижать высокую температуру носителя. К тому же всегда есть проблема с уменьшением высоты помещения из-за толстой стяжки и опасность затопления нижних этажей при аварии.

Электрический теплый пол – единственный возможный вариант отопления под полом для многоквартирного дома. Бывает двух видов: греющий кабель и планочный пол. Резистивный кабель выпускается в виде отдельного провода или теплового мата, который представляет собой тот же провод, но закрепленный на сетке. В пленочном варианте в роли нагревательного элемента выступают угольные вставки.

Мифы об электрических теплых полах

Сразу стоит перечислить заблуждения, которые возникают вокруг этого варианта отопительных приборов.

• Теплый пол не защищает детей от простуды. Источником частых простуд чаще становится пониженный иммунитет и холодный воздух помещении.
• Система отопления теплыми полами не экономичнее других видов отопления.
• Любое нагретое тело испускает инфракрасные волны, теплый пол в этом вопросе не уникален. Часто инфракрасным называют пленочный пол, но на деле это всего лишь коммерческое название продукта.
• Системы отопления не влияют на влажность воздуха – из-за теплых полов воздух в помещении не может стать сухим или насыщенным жидкостью. Основное влияние оказывает система вентиляции и контакт с улицей, а также паропроницаемость здания.
• Теплый пол не избавляет от плесени в ванной комнате. Причиной появления грибка являются повышенная влажность, отсутствие нормальной вентиляции и благоприятная органическая среда. Как указывалось, выше, теплый пол не влияет на влажность в помещении.
• Теплый пол не поднимает пыль и существенно не влияет на ее количество. Тепловые потоки, исходящие от пола будут распределять частицы также, как и при работе обычных радиаторов.

Электрический теплый в регионах с холодными зимами вряд ли сможет полностью заменить центральное отопление, но он позволит повысить комфорт в помещениях с холодными покрытиями.

Монтаж электрического теплого пола с греющем кабелем

В большинстве случаев эту разновидность электрического теплого пола используют под покрытия, которые адгезией связаны с основанием (плитка, керамогранит). Во всех остальных случаях применяют устройства в виде пленки, так как они дают более равномерный прогрев из-за отсутствия расстояния между жилами.

Особенности монтажа кабельного теплого пола

• Мощность резистивного кабеля зависит от его диаметра. Тонкий кабель не получится залить толстым слоем бетона, так как его мощности не хватит, чтобы пробить сквозь плотную плиту.

Для мощного теплого пола разумно выделить отдельную ветку от электрического щитка.

• Мощный пол можно укладывать в стяжку толщиной от 5 до 8,5 см. Структура «пирога» в этом случае будет следующая: в основание укладывают плиты пенополистирола с покрытием из алюминиевой фольги, следом раскладывают резистивный кабель и стальную сетку, сверху заливают цементно-песчаный раствор.
• В стяжку добавляют пластификаторы, чтобы исключить растрескивание от перепадов температур. По периметру комнаты приклеивают демпфирующую ленту. Срок застывания цементно-песчаного раствора составляет 28 дней, на это время нельзя включать нагрев. После застывания нельзя выставлять терморегулятор на максимальную температуру сразу. При такой технологии пол отнимет от высоты комнаты 10 – 120 см.
• Если в квартире низкие потолки и нет возможности залить стяжку, то маты раскатывают прямо на основании без предварительного утепления. Преимущества этого способа заключаются в том, что мы не потеряем высоту помещения. К недостаткам относятся отсутствие выравнивания и нерациональный расход тепла на обогрев потолка соседа этажом ниже.

Подкладка под теплый пол не должна быть из обычной фольги, подходит только алюминиевая.

• Компромиссным решением может стать кабель с матом (термомат). Такой вариант монтажа позволяет обойтись без стяжки – теплый пол укладывают в слой плиточного клея. На высыхание отводится неделя.

Укладка теплого кабеля

• Основание под раскладку матов должно быть очищено от пыли и грязи. Если есть возможность устранить дефекты в виде сколов и трещин, то следует это сделать до раскатки оборудования. Эти работы следует выполнять стартовыми шпаклевками или цементно-песчаной смесью.
• На этом этапе рекомендуется выполнить разметку и зарисовать план с расположением тепловых жил. Чертеж лучше сохранить на случай будущего ремонта, чтобы случайно не повредить оборудование при демонтаже. Пол укладывают «улиткой» или «змейкой». Провода должны находиться на расстояние 5 — 50 см друг от друга.
• В первую очередь на плане надо обозначить линиями зоны, где теплый пол не будет укладываться. Кабеля не должно быть под мебелью, также от стены следует сделать отступ не менее 10 см – обогрев этой площади не имеет смысла, так как жильцы редко там находятся. Дистанция до сантехники и отопительных приборов тоже должна составлять 10 см.
• Перед укладкой матов поверхность следует загрунтовать. Это делают для последующей заливки стяжки или для нанесения плиточного клея. Также грунт помогает фольгированному скотчу лучше сцепляться с основанием.
• Провод укладывают от места, где находится источник питания. Если кабель одножильный, то его конец надо будет вернуть к месту вывода для подключения. Двужильный — достаточно подключить с одной стороны.
• Термодатчик помещают в гофрированную трубу и укладывают на пол, с одной стороны надевается заглушка. Шнур должен легко извлекаться из кожуха. При заливке стяжки штробить основание не нужно – достаточно борозды в стене.

• Терморегулятор на стене устанавливают в подрозетник (не меньше 30 см от пола). Концы проводов зачищают и подключают к клеммам. До заливки стяжки необходимо проверить работоспособность прибора.

Укладка термоматов

• Отличий в этом варианте не так много. Кабель уже разложен с нужным шагом, от монтажника требуется только раскатать рулоны. Укладка, как и в первом случае, начинается от подключения.
• При раскладке матов нельзя делать нахлесты, тепловой кабель не должен пересекаться. Резать тепловые элементы тоже нельзя, раскройке подлежит только сетчатая подложка. Если до стены не хватает небольшого куска, то можно снять кабель и разложить его отдельными полосами. Тепловой кабель нельзя размещать вблизи других отопительных приборов, расстояние до них должно составлять не менее 10 см. На полу и стене отмечают место прокладки кабеля.
• Один и тот же мат нельзя использовать для разных помещений с разным температурным режимом и с разной конструкцией полов.
• Под терморегулятор делают штробу в полу размером 20 х 20 мм. Выемка должна находиться на равном расстоянии от нагревательного кабеля до места размещения распаячной коробки в стене.
• После подключения проверяют работу пола и терморегулятора, затем штробу заделывают плиточным клеем.

Монтаж пленочного теплого пола

Представляет собой полимерные рулоны, на которых закреплены медные проводники. В качестве источника тепла служат карбоновые токоведущие дорожки. Контакт к шине может быть припаян, а может подключаться зажимным соединением. Первый вариант считается более надежным, так как исключает локальный перегрев. К тому же припаянные контакты быстрее в сборке.

• Пленку нельзя класть под плитку или стяжку.
• Пленку можно класть под ламинат, ковролин и линолеум.

Ход работ

• На чистый черновой пол надо постелить отражающую подложку. Для пленочного теплого пола с медными вставками нельзя применять материалы на основе фольги.
• Перед укладкой рекомендуется выполнить небольшой чертеж, на котором отмечаем зоны расстановки мебели – под нее пленочный теплый пол укладывать нельзя.
• Рулоны размещают вниз медными вставками. Резать пленку можно только по специальной разметке, в противном случае можно разорвать цепь и отдельный участок мата перестанет работать. Друг с другом полосы соединяют при помощи скотча.
• После укладки матов на медные токонесущие полосы устанавливаются зажимы. Медные полосы расширяют так, чтобы одна сторона крепления вошла внутрь, а другая – оказалась сверху. Скрепление производится пассатижами.

• В зажим вставляются провода от соседних матов, их следует прикрепить к полу скотчем.
• Контакты изолируются квадратиками из битумной пленки с двух сторон. Также с торца мата нужно той же пленкой закрыть места разрезов медной шины.
• На следующем этапе устанавливаем терморегулятор с температурным датчиком. Не имеет смысла сразу укладывать датчик в штробу, для начала шнур просто укладывают под мат.
• Терморегулятор встраивается в стену на удобную для использования высоту. Сзади на приборе имеется контакты для подключения к сети, для пленки и для датчика. Подключаем соответствующие провода и можно приступать к проверке работоспособности оборудования.
• Для проверки желательно иметь тепловизор, чтобы сразу выявить нерабочие карбоновые полосы.
• Если работа оборудования не вызывает нареканий, то можно приступать к штроблению выемки под тепловой датчик. В отражающей подложке следует сделать прорези для проводов.
• Сверху на маты стелют полиэтиленовую пленку, она выполняет сразу две задачи: гидроизоляция и защита матов во время монтажа. Сверху можно укладывать чистовое покрытие, например, паркет или ламинат. Если в роли финишного покрытие выступает мягкий материал (линолеум), то на пленку следует уложить плотную подложку из фанеры, осб или дсп.

С пленочным теплом полом нельзя использовать ламинат с металлическими вставками с обратной стороны.

Как укладывать теплые полы — Forbes Home

• Время работы: от 2 до 4 часов
• Общее время: До 3 дней
• Уровень мастерства: Средний
• Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов на материалы

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения лучших местных подрядчиков по напольным покрытиям

Бесплатная смета без обязательств

Найти подрядчика

Ваш пол заставляет вас мерзнуть? Полы с подогревом — это то, что сделает ваши холодные полы комфортными и теплыми. Для использования как в качестве основной, так и в качестве дополнительной системы отопления, лучистое отопление пола может быть установлено во время строительства дома, но обычно добавляется к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя разными способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы полов с подогревом

Существует два типа полов с подогревом. Это гидронические (горячие воды) системы и электрические системы. Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих типов на существующем полу. Оба являются экономически эффективными способами сделать ваши полы более удобными и привлекательными.

Когда укладывать пол с излучающим теплом

Модернизация излучающего тепла в существующие полы является обычным делом, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого тепла — до завершения строительства дома или пристройки. Тем не менее, укладка напольного покрытия с подогревом может выполняться в любое время, следуя этим рекомендациям.

Соображения безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструментов. Выбор установки электрического теплого пола потребует работы с электропроводкой 110 В. Соблюдайте все правила электробезопасности.

Водяные системы напольного отопления требуют подключения к бойлеру или водонагревателю. Выполнение этих соединений возможно для хорошо квалифицированного мастера, но для большинства домовладельцев лучше оставить это профессионалам.

Инструменты

• Защитные очки
• Маркер
• Электродрель
• Мощный степлер
• Различные ручные инструменты

Инструменты для обогрева пола Hydronic

• Сантехнические инструменты PEX
• Сверло 7/8 дюйма (лопата или Форстнер)

Материалы для обогрева полов Hydronic

• Трубки PEX для защиты от кислорода (примерно 150 погонных футов на 100 кв. футов площади пола)
• Сантехнические фитинги PEX
• Алюминиевые пластины теплопередачи
• Изоляционные плиты из стекловолокна

Электрические инструменты для обогрева пола

• Смесительная насадка для дрели
• Ведро для смешивания на пять галлонов
• Электромонтажные инструменты

Электрические материалы для обогрева полов

• Электрические кабели или маты для лучистого тепла
• Состав для выравнивания пола (пять мешков по 50 фунтов)
• Термостат, совместимый с теплым полом

Инструкции по установке напольных покрытий Hydronic Radiant Floors

Для следующего метода требуется доступ к пространству между балками под полом, который необходимо нагреть. Лучше всего подходит для домов с незавершенным подвалом. Вы можете удалить гипсокартон потолка для доступа, но его замена может быть сложной или дорогой.

1.

Шаблон макета

Из-под пола в подвале отметьте маркером макет на потолке. Сделайте отметки с шагом от шести до восьми дюймов, где будут размещены тепловые трубки. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлите отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будут проходить трубки. Обязательно соблюдайте местные строительные нормы и правила в отношении количества и расположения отверстий. Пропустите этот шаг, если у вас есть балки пола ферменного типа, распространенные в новых постройках.

3. Установите трубку PEX

По одной секции за раз вставляйте трубку PEX в алюминиевые пластины теплопередачи. Прикрепите их к нижней стороне пола прочными скобами, следуя отмеченному шаблону. По мере продвижения пропустите трубку PEX через ранее просверленные отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения горячей воды позже.

4.  Установите изоляцию

. Установите изоляционные плиты лицевой стороной к себе и скрепите скобами. Оставьте дополнительные два фута тепловых трубок открытыми.

5. Подсоедините водопровод к источнику тепла

Подсоедините водопровод к системе котла или специальному водонагревателю. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с контурами водяного отопления.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Использование капитала вашего дома — это простой способ финансировать новые этажи!

Пройдите предварительную квалификацию за считанные минуты, нажав на свой штат.

Узнать больше

Инструкции по установке электрических обогреваемых полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует. Для достижения наилучших результатов любой существующий пол необходимо снять до основания.

1. Подготовьте рабочее место

Снимите существующее напольное покрытие до основания и подметите.

2. Разложите маты или кабели электрического обогрева

Разложите маты или кабели электрического обогрева так, чтобы они покрыли желаемую площадь пола. Не перекрывайте какую-либо часть матов. Прикрепите или прикрепите маты или кабели к основанию в соответствии с инструкциями производителя.

Поместите термопару, поставляемую с матами, на расстоянии не менее 12 дюймов от любых стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены туда, где будут выполняться электрические соединения. Изолируйте три фута каждого провода, прикрепив их скотчем к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

Следуя инструкциям на упаковке, смешайте и равномерно налейте смесь для выравнивания пола по всему полу. Продолжайте добавлять, чтобы достичь толщины ¼ дюйма или до тех пор, пока маты или кабели не будут полностью погружены в воду. Дайте составу высохнуть в покое в течение 24–72 часов.

4. Подсоедините электричество

Подсоедините провода от всех матов к электрической цепи дома, соблюдая правила строительства. Подсоедините провод термопары к термостату, следуя прилагаемым инструкциям по подключению. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с процедурами электропроводки.

5. Установка нового пола

Теперь ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковер с плотной подкладкой — все это хорошие варианты. Покрытия можно укладывать непосредственно поверх выравнивающей смеси после ее отверждения. Избегайте проникновения в новое основание прихваточных планок или других крепежных элементов, чтобы не повредить электрические компоненты.

Опция

Электрические нагревательные кабели и маты также могут быть установлены в пространстве между балками под полом. Прикрепите кабели или маты к нижней стороне пола и проволокой, как обычно. Следуйте приведенным выше рекомендациям, чтобы изолировать пространство между балками.

Когда следует обращаться к специалисту

Выполнение большей части работ самостоятельно сократит расходы на теплоизлучающие полы примерно наполовину. Но большинство домовладельцев предпочитают нанимать профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического обогрева пола к существующей проводке — простой процесс, если вы имеете опыт работы с проводкой. Если нет, наймите электрика, чтобы сделать окончательные соединения.

В старых домах помните о возможном присутствии асбеста в старых напольных покрытиях. Если есть подозрения на наличие асбеста, вызовите профессионала, чтобы проверить и снять напольное покрытие, если это необходимо.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатно, оценка без обязательств

Найти подрядчика

9 простых шагов по установке электрического теплого пола

Некоторые проекты «сделай сам» (DIY) кажутся проще, чем другие. Повесить новое зеркало в ванной? Без проблем! Покрасить стену, чтобы придать комнате свежий цвет? Сделанный! Но может показаться, что более крупные проекты, включая установку собственной системы обогрева пола, лучше всего подходят для профессионального подрядчика.

Несмотря на то, что установка лучистого тепла должна быть выполнена правильно, чтобы обеспечить наилучшие результаты, компания WarmlyYours Radiant Heating создала продукт, удобный для самостоятельной установки, который устанавливается в девять простых шагов и имеет встроенные тесты и вспомогательные средства, которые помогают сделать процесс максимально безопасным и простым. возможный.

Никакого разочарования, только гордость. И приятные, теплые полы приветствуют вас каждое утро.

Вот девять шагов, которые WarmlyYours предлагает для успешной укладки полов.

1. Начните с плана этажа.

Важным шагом к беззаботной установке является начало проекта с профессионального плана этажа. Просто измерьте области, которые вы будете обогревать, и пропустите все области, которые вы не будете обогревать: туалеты, вентиляционные отверстия, туалетные столики, шкафы, островки и т. д. Найдите советы по точному измерению комнат самостоятельно здесь. После того, как вы сделаете замеры, отправьте их онлайн в WarmlyYours, и вы получите индивидуальный план этажа (обычно в течение дня), на котором показано, как максимально эффективно обогреть вашу комнату и какой продукт вам нужен.

2. Закажите материалы.

Ваш индивидуальный план этажа показывает, какой именно рулон, мат или кабель для обогрева пола нужен для вашего конкретного проекта и сколько это будет стоить. Позвоните по телефону 800-875-5285 или посетите сайт www.warmlyyours.com, чтобы разместить заказ.

Рассмотрите возможность добавления проверки цепи от WarmlyYours. Это небольшое устройство предупредит вас, если во время установки произойдет короткое замыкание в цепи или обрыв в системе. Это одна из главных забот мастеров-любителей и источник множества страшных историй об установке. Пропустите драму и просто подключите этот простой продукт к коврику во время установки. Сигнал тревоги звучит, если что-либо повреждает цепи. Просто проверьте область, над которой вы только что работали, или посмотрите, где все только что ступили, чтобы исправить проблему и двигаться дальше. Посмотрите это видео о том, как подключить Circuit Check к коврику для установки.

Вы также можете добавить в корзину набор для сращивания. Если функция проверки цепи предупредит вас о том, что кто-то наступил на провод, сломал или надрезал его, этот комплект предоставит вам все аксессуары, необходимые для ремонта. Используйте предварительно обрезанную термоусадочную трубку, обжимной разъем и заземляющую ленту с высокой проводимостью, чтобы создать надежное, влагонепроницаемое соединение и уверенно продолжить установку.

Эти два аксессуара от WarmlyYours помогают обеспечить плавную и успешную установку, избавляя от многих головных болей и вопросов, которые могут у вас возникнуть.

3. Протестируйте свою продукцию.

Как только вы достанете электрическую систему обогрева пола WarmlyYours из коробки, вы должны проверить ее с помощью цифрового омметра. Тест должен быть в пределах 15 процентов от значения, указанного на этикетке UL.

4. Осмотрите черновой пол.

Осмотрите поверхность чернового пола и убедитесь, что для гладкой укладки устранены все препятствия, такие как острые края или заостренные предметы (например, скобы, торчащие гвозди и т. д.). Все это может повредить нагревательный элемент. Когда область будет очищена, обратитесь к предоставленному плану установки и отметьте места на полу, где будут стоять постоянные тяжелые светильники. Примечание. Для установки системы вам потребуются следующие инструменты: цифровой омметр, ножницы, строительный степлер, средство проверки цепи, рулетка и пистолет для горячего клея. Приятным бонусом будет наличие под рукой набора для сращивания.

5. Начать установку!

Следуйте инструкциям на плане этажа и разверните рулон сетки в правильном направлении. Помните, что нагревательный кабель должен быть направлен вниз. Это защищает нагревательный кабель в процессе монтажа.

Когда вы дойдете до поворота, просто разрежьте сетку по всей длине, соблюдая особую осторожность , чтобы не перерезать нагревательный кабель . Возьмите оставшуюся часть нагревательного кабеля и переместите ее на место, чтобы начать следующую пробежку.

Произвольная форма нагревательного кабеля, если вам нужно работать вокруг объекта или угла. На индивидуальном плане этажа секции произвольной формы отображаются в виде волнистой линии со стрелкой. Этот символ сопровождается единицей измерения в кружке, который указывает количество удаляемой сетки.

Обрезав ленту, отделите нагревательный элемент и снимите сетку. Оттуда вручную поместите нагревательный элемент в виде змеевика и прикрепите его к полу горячим клеем или скотчем. Лучше всего поддерживать расстояние в 3 дюйма, аналогичное расстоянию на нагревательных роликах, для максимальной удельной мощности.

Убедитесь, что нагревательные ролики установлены прямо, когда вы их закрепляете, и что между нагревательными кабелями имеется достаточное расстояние. Вы можете использовать горячий клей или скобы, чтобы прикрепить нагревательный рулон к полу, в зависимости от типа напольного покрытия.

6. Установите датчик.

При установке датчика поместите его между нагревательными кабелями, следя за тем, чтобы ни один из кабелей не перекрывался. Вплетите датчик между сеткой или приклейте датчик горячим клеем, чтобы надежно удерживать его на месте, чтобы он не сдвинулся, когда вы наносите раствор.

7. Повторите проверку.

С помощью цифрового омметра еще раз проверьте ролики, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Это важный шаг. Напоминаем, что тест все еще должен быть в пределах 15 процентов от значения, указанного на этикетке UL.

Затем подключите проверку цепи WarmlyYours, чтобы убедиться в отсутствии короткого замыкания в системе.

8. Подсоедините к термостату.

После того, как ваши тесты подтвердят, что ваши нагревательные ролики работают правильно, позвольте профессиональному электрику подключить ваш термостат WarmlyYours, следуя инструкциям, прилагаемым к термостату.

9. Установите пол.

Завершите проект установкой напольного покрытия по вашему выбору. Ждать трудно, но перед включением системы лучистого отопления убедитесь, что раствору и раствору

достаточно времени для отверждения.

Вот девять простых шагов, которые превратят вас из новичка в рукоделие до короля или королевы рукоделия! Помните, если у вас возникнут какие-либо вопросы, техническая поддержка WarmlyYours всегда готова помочь! Специалисты доступны 24/7, чтобы помочь с любыми проблемами, возникающими во время установки.
