Установка доводчика двери (в тч металлической) своими руками + видео

Добавил(а): Елена Шихова 21 ноября

Человек постоянно заботится о том, чтобы сделать своё жилище более комфортным, тёплым, чистым и безопасным. И один из способов достичь этого — установить дверной доводчик. В последнее десятилетие доводчики в России становятся всё более популярными — их можно увидеть уже буквально в любом учреждении или жилом доме. Для установки этого полезного механизма можно вызвать специального мастера, а можно установить и самостоятельно, предварительно вооружившись некоторыми знаниями о базовых требованиях и условиях для выполнения монтажа. Наша статья поможет вам в этом.

Содержание

• 1 Для чего они нужны?

• 2 Типы доводчиков

  • 2.1 Верхние

    • 2.1.1 Монтаж верхнего доводчика (видео)

  • 2.2 Напольные

    • 2.2.1 Монтаж напольного доводчика (видео)

  • 2.3 Скрытые

• 3 Важные моменты, которые необходимо учитывать при выборе

• 4 Нюансы и особенности установки доводчиков на разные типы дверей

• 5 Настройка и регулировка

Для чего они нужны?

Установка дверного доводчика преследует несколько целей, поэтому вполне можно назвать данный механизм универсальным. Дверь, на которую установили доводчик, закрывается плавно и тихо. При наличии доводчика исключены резкие дёрганья и хлопанья дверью, что помогает сохранить в целости как саму дверь, так и дверные откосы. Дверная фурнитура с доводчиком (петли, элементы уплотнения и т. д.) изнашивается гораздо медленнее. Эти устройства прочно вошли в нашу жизнь и сделались неотъемлемой частью современного подъезда или административно-офисных зданий. Доводчик монтируется на входные внешние двери, на тонкие межкомнатные, а также на двери повышенной тяжести, имеющие особое назначение. Обеспечивая плотное и аккуратное закрывание дверной конструкции, доводчик способствует сохранению тёплого воздуха в зимние месяцы и прохлады от кондиционера в летнюю жару. Кроме того, он уменьшает проникновение в помещение уличных шумов и раздражающих звуков.

Разнообразие моделей доводчиков

«Предки» современных доводчиков существовали ещё в античности: люди закрывали двери при помощи висящего на верёвке камня. В 19 столетии изобрели конструкцию, позволявшую открывать двери как в одну, так и в противоположную сторону, а закрывать её посредством натяжения пружины. Также пружины стояли едва ли не на каждой двери времён СССР.

Типы доводчиков

Верхние

При слове «дверной доводчик» обычно в сознании рисуется именно эта их разновидность. Состоит он из рабочего корпуса, который размещается в верхней части двери, а также нескольких рычагов, чьей задачей является передавать усилие пружине.

Доводчик верхнего типа

Верхние доводчики имеют различное устройство механизма, передающего усилие на пружину. Выделяют:

• имеющие зубчатый привод. Механизм состоит из шестерни, которая заставляет двигаться зубцовый поршень или штифт, имеющий зубцы и пружину; одновременно эта шестерня связана и с рычагом. Данная конструкция проста и надёжна в работе, что обеспечивает ей наибольшую популярность на данный момент;
• имеющие скользящий стержень. Состоят из оси, имеющей облик сердцеобразного кулачкового вала, приводящего пружину в движение, а также тормозящего и открывающего поршней. Данная конструкция является достаточно компактной и более надёжной, нежели устройства с зубчатыми приводами, но в настоящее время ещё не имеют широкой популярности.

Монтаж верхнего доводчика (видео)

Напольные

Удобны, практичны, почти незаметны. Идеально подходят для тех ситуаций, когда дизайн дверей имеет особенно важное значение. Наиболее часто применимы в торгово-развлекательных центрах и других помещениях с очень плотной проходимостью. Именно у напольных доводчиков была взята идея для создания верхних устройств со скользящим стержнем.

Напольный доводчик

Однако напольный в отличие от верхнего не имеет рычага, который приводил бы в действие ось; вместо этого дверь устанавливается прямо на самой оси. Доводчики с подобной конструкцией могут применяться, если общая масса дверей не превышает 300 кг.

Монтаж напольного доводчика (видео)

Скрытые

Применяются в тех случаях, когда наличие доводчика нужно сделать максимально незаметным, но использовать напольные по той или иной причине не представляется возможным. Скрытые устройства могут быть разделены на два вида:

• со скользящим стержнем. Фактически это почти такие же механизмы, как и всем привычные верхние доводчики, но имеющие более компактные размеры. Вся конструкция практически полностью находится в дверном полотне либо внутри дверной коробки;

Доводчик скрытого типа со скользящим срержнем

• петля. Это наиболее миниатюрный и незаметный доводчик из всех существующих. Весь механизм полностью скрывается в корпусе самой петли. Такие доводчики очень практичны и довольно перспективны, поскольку для их установки не нужно дополнительно сверлить ни двери, ни дверные коробки с откосами. Требуется сделать только те отверстия для шурупов, в которые будут установлены сами петли, так что дверному полотну наносятся минимальные повреждения. Однако им свойственны и определённые недостатки. Петли-доводчики не предназначены для монтажа на очень массивные двери; из-за своей миниатюрности не могут похвастаться большим рабочим ресурсом. Кроме того, если решено устанавливать петли, то следует очень тщательно отнестись к установке дверного полотна, с точностью выверив все мельчайшие нюансы.

Доводчик скрытого типа — петля

Важные моменты, которые необходимо учитывать при выборе

• Ширина и масса дверного полотна. Чем более тяжёлая и массивная дверь, тем большей мощностью должен обладать доводчик. В некоторых случаях требуется установка двух механизмов. Чтобы правильно определить класс прибора, проконсультируйтесь у продавца или воспользуйтесь таблицей с указанием класса механизма, а также ширины и массы двери.

Таблица определения класса дверных доводчиков

• Механизм регулировки. Особое внимание следует обратить на силу и скорость закрытия двери. В комплект доводчика должно входить тормозное устройство.
• К какому виду относится тягловый механизм. Они бывают стандартного типа с наличием скользящей тяги либо оснащённые фиксатором, удерживающим дверь в открытом положении.
• Место на двери, куда крепится устройство (верхний, скрытый, петля или доводчик напольного типа).

Обязательно учитывайте разницу в температурах, которым неизбежно будет подвергаться любой доводчик, если только его не установят на внутренние двери в помещении. Существуют специализированные дверные доводчики, имеющие в качестве дополнения электрогидравлические и электромагнитные элементы. Такие механизмы должны иметь сертификаты, соответствующие их качеству.

Если речь идёт о доводчике, приобретаемом для внешних дверей, контактирующих с улицей, следует также обращать внимание, имеет ли устройство защитные меры против несанкционированного проникновения в здание и вандализма. У таких доводчиков должен быть предохранительный клапан, а корпус изделия – выполнен из антиударного материала.

Заботясь о гармоничном облике здания, имеет смысл подобрать доводчик в соответствии с желаемым дизайном и цветом. Современные устройства имеют широкий спектр цветовой гаммы.

Нюансы и особенности установки доводчиков на разные типы дверей

Установка доводчика на разные типы дверей в целом происходит по одной и той же схеме: многие требования являются одинаковыми для всех видов дверных полотен. Например, перед монтажом доводчика нужно убедиться, что все предшествующие работы, связанные с отделкой или ремонтом дверного блока, завершены. Дверь должна быть чистой, не иметь повреждений, загрязнений, способных помешать правильной установке данного прибора; также сама дверь должна быть установлена ровно, без перекосов, полотно должно входить точно в коробку. После этого можно устанавливать доводчик.

Чтобы установить доводчик своими руками правильно, нужно подробно прочитать инструкцию и все имеющиеся там схемы установки данного механизма. Многие модели доводчиков имеют приложенный шаблон монтажа в настоящую величину. На этот шаблон и стоит ориентироваться, устанавливая прибор на дверь.

Монтаж доводчика на железную, деревянную, пластиковую двери выполняется следующим образом:

• Шаблон, найденный в инструкции, прикладывается к внутренней стороне двери наверху и закрепляется скотчем;
• Далее, в соответствии с расположением меток на шаблоне намечают места будущих отверстий для креплений на двери, затем, высверливают точно по разметке. Можно также просверлить отверстия непосредственно сквозь шаблон, не прибегая к предварительной разметке;
• После этого корпус доводчика крепится на дверном полотне. При этом клапаны, регулирующие скорость, должны быть обращены по направлению к петлям;
• Рычажный механизм разбирается на две части. Одна часть (боковая «лапка») присоединяется к уже установленному на дверь корпусу доводчика;
• Другая же часть рычага (основная) крепится винтом с шайбой к оставшейся части механизма;
• Боковая «лапка» ставится перпендикулярно двери, после чего соединяется с основным рычагом;
• Далее, настраивается упругость, угол открытия и скорость открывания-закрывания (если прибор оснащён данной опцией) посредством особого ключа-шестигранника;
• Дверь готова к эксплуатации.

Если решено устанавливать доводчик на металлическую дверь, нужно выбирать более мощные модели, чтобы для них не составляло труда выдерживать её массу. Нередко такой механизм оснащён стопорной системой, позволяющей фиксировать дверь в открытом виде. Как правило, такие устройства наиболее востребованы для установки на подъезды жилых домов или наружные двери различных предприятий и учреждений. Доводчик может иметь несколько разных стопорных положений, а также фиксирующая система может регулироваться вручную.

Установка доводчика на металлическую дверь

Выбирая доводчик с мощной пружиной, помните, что чем пружина мощнее, тем больших усилий потребуется при открывании двери, но в то же время закрываться она будет легче.

Установка доводчиков на деревянную и пластиковую двери в целом мало отличается от манипуляций, проводимых с железной дверью. Однако, безусловно, дерево и пластик легче подвергаются сверлению, нежели металл, так что в этом плане установка пройдёт быстрее и потребует меньше сил. Кроме того, двери из древесины и пластика имеют меньший вес, поэтому для них не нужен прибор с очень мощной пружиной. Можно обойтись доводчиком средней мощности.

Установка на деревянную дверь

Подбирая модель доводчика, надо иметь в виду, что на пластиковой двери будут органично и естественно смотреться устройства в пластиковом корпусе, в то время как металлической двери идеально подойдут приборы в корпусе из металла. Для деревянной можно использовать как те, так и другие, так что здесь стоит ориентироваться на цветовую гамму, размеры устройства по отношению к дверному полотну, общий вид помещения и т. д.

Установка на пластиковую дверь

Если дверь полностью стеклянная, то наилучшим (а часто и единственным) вариантом доводчика будет напольный. Такой тип устройства избавляет от необходимости высверливать отверстия в стеклянном полотне двери, что исключает возможные повреждения. Напольный доводчик гармонично впишется в интерьер помещения и будет соответствовать дизайну двери. Согласитесь, достаточно нелепо выглядит, когда на прозрачную, кажущуюся лёгкой и воздушной дверь водружается нечто металлическое и громоздкое.

Установка доводчика на стеклянную дверь

Идеальный вариант для установки на межкомнатные двери либо двери внутри рабочих кабинетов в организациях – это скрытые доводчики в виде петли. Также межкомнатные и межкабинетные двери, как правило, лёгкие, поскольку нет смысла ставить на их место нечто более массивное, и доводчик-петля отлично справляется со своими функциями.

Если предполагается установить доводчик с уличной стороны здания, следует выбирать из термо- и морозоустойчивых моделей.

Устанавливая любой вид доводчика на какую-либо дверь, необходимо строго соблюдать все рекомендации производителя, указанные в инструкции. Самодеятельность здесь неуместна.

После того как доводчик установлен, дверь требует особого обращения. Так, например, запрещается применять дополнительные усилия, стремясь закрыть такую дверь быстрее, чем это делает доводчик. Её нельзя подпирать чем-либо, создавать препятствия для её естественного открывания и закрывания, удерживать в открытом положении. Открывается дверь с доводчиком плавно, резкие движения могут повредить механизм. Также нужно объяснить детям, что эта дверь не предназначена для того, чтобы на ней висеть или кататься.

Настройка и регулировка

Во избежание вероятных поломок доводчик время от времени нуждается в регулировке. Чаще всего регулировочные работы заключаются в том, что мастер меняет скорость движения дверного полотна. В случае если дверь открывается очень медленно, необходимо отрегулировать механизм, произведя сжатие пружины, задействовав для этого особую фиксирующую гайку. Контролировать быстроту закрывания двери возможно, поворачивая головку первого клапана по ходу часовой стрелки или же в противоположную сторону, при этом количество оборотов в одну и другую стороны не должно превышать двух. Однако конструкция доводчика имеет и другой клапан, назначение которого – способствовать плотному смыканию дверного полотна с дверной коробкой в ситуации, когда дверь прилегает недостаточно. Эта функция называется «дохлоп». Существуют и доводчики с третьим клапаном, которые в состоянии регулировать ход дверной конструкции при угле 80 или 90°. Устройства, оснащённые тремя клапанами, имеют более высокую цену.

Иногда возникают ситуации, когда надо задержать дверь в открытом виде. В этом случае нужно прибегнуть к более тугому затягиванию фиксатора, отвечающего за данную функцию. Данную манипуляцию следует выполнять, открыв дверь на угол около 90 –100°. Если же требуется отрыть дверь на длительное время (к примеру, нужно заносить или выносить много вещей при переезде, в том числе и громоздкой мебели), следует прибегнуть к опции «Холд-опен» (hold-open). Холд-опен представляет собой особый рычаг, способный зафиксировать дверь в открытом состоянии на нужное время. Для этого надо открыть дверное полотно на 90–95 градусов и завинтить фиксирующий механизм. Теперь дверь закроется как обычно. А если дверь открыть на угол, превышающий 90 градусов, она автоматически останется в таком положении. Для отмены режима холд-опен нужно просто потянуть дверь на себя, и она закроется.

Однако надо сказать, что этой нужной функцией оснащены не все модели, поэтому при покупке имейте это в виду.

На продолжительность «жизни» доводчика влияет такой фактор, как вязкость масла. Степень вязкости масла в устройствах, расположенных на внешних дверях, в свою очередь, зависит от температуры окружающей среды. Поэтому регулировать такие доводчики необходимо дважды в год – отдельно на зиму и на лето. Кроме этого, обязательной частью ухода за прибором является своевременная смазка всех трущихся и вращающихся элементов. Доводчик, детали которого вовремя не обрабатываются маслом, прослужит недолго. Если же механизм пришёл в неисправность, ремонту он не подлежит. Помочь может только замена. Указывают на поломку такие признаки, как масляные подтёки и исчезновение способности удерживать дверь, а регулировка никак не влияет на улучшение рабочих функций.

Итак, установить доводчик на дверь, не прибегая к помощи специалиста, каждый вполне сможет самостоятельно. Но для этого следует внимательным образом изучить инструкцию и не полагаться на привычное «Сделаю по-своему, авось лучше будет». Помните, что при неправильной установке или эксплуатации даже очень качественный доводчик долго не протянет и не сможет эффективно предохранять дверь от повреждений. Если же данное устройство установлено грамотно и с вниманием ко всем деталям – многолетняя и надёжная защита от дверных хлопаний, сквозняков, неприятных скрипов вам обеспечена.

• Автор: Елена Шихова
• Распечатать

Моё имя — Елена. Увлечения — музыка, литература, посещение концертов, танцы, фотография/фотошоп, учусь монтировать видео, страноведение, история Европы и Северной Америки, история католичества, велосипед, написание разных историй, иногда рассказов и стихов, иногда лепка из пластилина и полимерной глины.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Установка доводчика своими руками, фото, видео

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят доводчик. Его конструкция также основана на пружине, но она более мощная, спрятана в металлический корпус и заполнена маслом — для «торможения» при закрывании. Установка дверного доводчика несложная задача. Самостоятельная установка займет 20-30 минут. Вряд ли больше. Итак, берем дрель и настраиваем ее своими руками.

Самая популярная модель

Содержание артикула

• 1 Классификация
• 2 Конструкции и тяговое устройство
• 3 Куда ставить
• 4 Установка доводчика: инструкция с фото
  • 4.1 Установка шаблона доводчика
  9009

  9 4.1 4.3 Монтаж

  • 4.4 Подсоединение рычага к тяге
  • 4.5 Как надеть калитку
  • 4.6 Как установить на металлическую дверь
• 5 Регулировка доводчика

Классификация

В соответствии с мировыми стандартами EN 1154 дверные доводчики классифицируются в зависимости от силы закрывания, которую они могут создавать. Они делятся на 7 классов, которые обозначаются EN1-EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери соответствуют разным классам, ставят устройство более высокого класса.

Доводчик 9 класса0043	Ширина дверного полотна, мм	Вес дверного полотна, кг
EN1	до 750 мм	до 20 кг
EN2	до 850 мм	до 40 кг
EN3	до 950 мм	до 60 кг
EN4	до 1100 мм	до 80 кг
EN5	до 1250 мм	до 100 кг
EN6	до 1400 мм	до 120 кг
EN7	до 1600 мм	до 160 кг

Например, ширина двери EN2, а вес EN4. Ставят 4 класс, так как более слабое усилие не справляется с нагрузкой.

Имеются доводчики одного класса. В характеристиках тогда указывается класс одной цифрой – EN5. Имеют небольшой диапазон регулировки усилия — в пределах одного класса. Есть устройства, закрывающее усилие которых регулируется в пределах нескольких групп. В этом случае в маркировке через дефис ставится диапазон — EN2-3, например. Последние более удобны в использовании — можно регулировать скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и тяговое устройство

Основным конструктивным элементом доводчика является пружина, толкающая рычаг. По способу передачи усилия от пружины к рычагу различают устройства двух типов:

Оба этих типа состоят из двух частей: корпуса, в котором спрятана пружина и механизма передачи усилия и рычага. Крепятся они в верхней части двери: одна часть на полотно, вторая на раму. Какой именно, где, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом; при открывании «от себя» крепится рычаг. На фото доводчик рычажного типа, но правила установки аналогичны моделям с выдвижным каналом.

Установка доводчика в зависимости от направления открывания

Как вы понимаете, подходят не для всех типов дверей — поставить на стекло проблематично. Для них существует другая конструкция – напольная. Корпус с механизмом монтируется в пол, сверху выступает только пластина-держатель. Аналогичный держатель устанавливается вверху, но механизм есть не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Кстати, есть напольные модели для деревянных и металлических дверей. Они также имеют рычажный или скользящий канал. Они менее бросаются в глаза, но при таком расположении их больше шансов повредить.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана здесь.

Куда поставить

Как правило, доводчики устанавливаются на наружные или входные двери, их можно установить на ворота или калитку. В случае с дверями их располагают так, чтобы тело находилось в комнате. Хотя есть морозостойкие модели, рассчитанные на использование в морозы, лучше, чтобы корпус был защищен от погодных условий. Также такое расположение гарантирует большую безопасность.

Установка доводчика: инструкция с фото

Для монтажа доводчика вам понадобится только дрель, линейка, карандаш и отвертка. Для дрели обычно требуется «3» (тройка), но нужно смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для установки доводчика

Большинство производителей для облегчения самостоятельной установки доводчика на дверь комплектуют изделия установочными шаблонами. На этих шаблонах показаны части доводчика в натуральную величину. Они также имеют монтажные отверстия для каждого элемента. В моделях, способных создать усилие открывания другого класса, отверстия нарисованы разным цветом, они дополнительно подписаны – рядом ставится доводчик класса.

Пример шаблона для установки доводчика

Шаблон печатается на обеих сторонах листа. С одной стороны — для открывания дверей «на себя» — со стороны петель (на фото вверху), с другой — «от себя».

Установка шаблона

Шаблон имеет две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную с линией оси петли.

Установка шаблона

С верхним краем дверного полотна все понятно, но чтобы не ошибиться при установке, надо провести линию оси петель. Если со стороны петель установлен доводчик, проблем нет – с помощью длинной линейки и карандаша переместите линию середины петель вверх. Если установка будет осуществляться с другой стороны, измерьте расстояние от края полотна до середины петли. Отметьте это расстояние с другой стороны и проведите линию.

Доводчик

На шаблоне находим отметки для отверстий согласно выбранному классу. С помощью дрели или шила переносим их на дверное полотно и на коробку.

Переносим метки под отверстия на полотно и раму

Обычно в комплект входят крепления двух видов: для металла (металлопластик) и дерева. Подбираем сверло подходящего размера и сверлом сверлим отверстия в указанных местах.

Доводчики оснащены двумя видами застежек — для металлических и деревянных дверей



Просверлить отверстия по меткам

Далее начинается собственно установка доводчика. Обратите внимание, что для монтажа требуется, чтобы корпус и рычаги были отсоединены. Если они в сборе, то разъединяются (откручивается шайба, снимается винт, соединяющий рычаги и корпус).

Крепление

Прикладываем детали к проделанным отверстиям, устанавливаем крепеж. На схеме находим нужный нам класс усилия открывания (в данном случае EN2) и устанавливаем детали, как показано на рисунке.

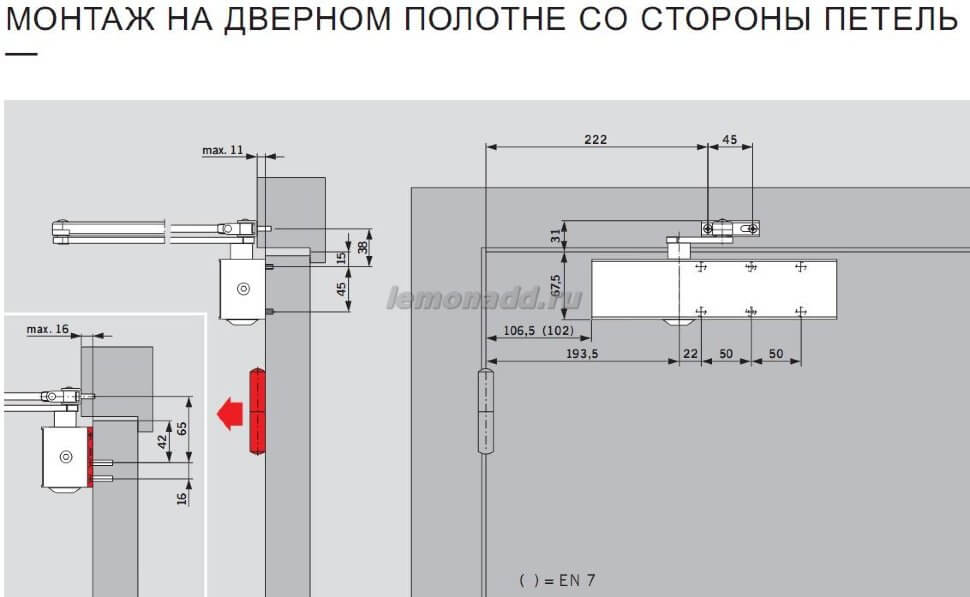

Схема установки доводчика

Для открывания «на себя» надеваем корпус на полотно двери, устанавливаем тягу на раму.

Установка корпуса



Прикручиваем тягу

Теперь нужно соединить тяговый рычаг с корпусом. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Установка тягового рычага

Теперь осталось соединить рычаг с тягой. Есть два варианта.

С Здесь описана самостоятельная установка входной двери.

Соединить рычаг с тягой

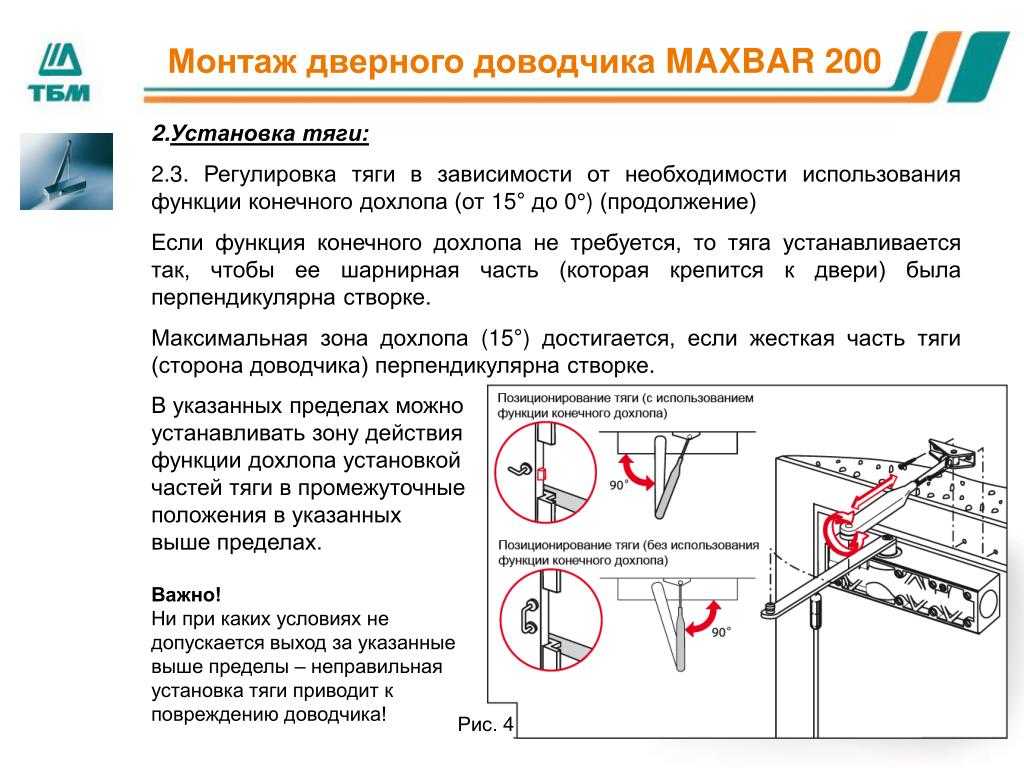

Само соединение рычага с тягой очень простое: две детали совмещаются, их слегка придавливают пальцами. Они встают на место с легким щелчком. Хитрость заключается в том, как расположить их относительно двери. От этого зависит скорость движения дверного полотна на завершающем этапе закрывания. Положение можно менять за счет того, что стержень состоит из двух частей и регулируется по длине — одна из частей стержня представляет собой длинный шпильку с резьбой. Вращая штифт, укорачивайте или удлиняйте его.

Если нужна просто гладкая отделка, то тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшите его размер (на фото слева).

Устройство рычага и тяги для установки доводочного усилия

Если в двери установлена ​​защелка, для преодоления ее сопротивления требуется солидное усилие. Для этого варианта плечо ставится перпендикулярно двери (тяга раскручивается, делая ее длиннее).

Как надеть калитку

Для установки на калитку подходят морозостойкие модели, которые можно использовать снаружи. Но не все калитки имеют верхнюю планку. Но у всех есть боковые стойки. В этом случае тяга крепится к боковой стойке путем расширения монтажной пластины вдоль стойки.

Установка доводчика на калитку без верхней перекладины

А вот гидравлические устройства (о них шла речь в этой статье) не очень хорошо себя чувствуют на морозе. Масло, которое заливается в кузов и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения для калитки лучше выбрать пневматическую модель (о выборе и установке читайте здесь).

Как установить на металлическую дверь

Установка доводчика на металлическую дверь отличается только типом используемого крепежа и размером сверла. Поскольку полотно обычно тяжелее, подбираются мощные модели не ниже 5 класса (нужно смотреть по таблице). Соответственно, монтажный шаблон будет нуждаться в разметке под другой класс.

Доводчик на входную металлическую дверь ставится так же

Также может понадобиться дрель помощнее, но это все детали. В остальном на металлические двери необходимо ставить доводчик так же, как на деревянные или металлопластиковые.

Регулировка доводчика

Доводчики, устанавливаемые на двери, имеют разную конструкцию и регулировочные винты расположены в разных местах. Все точно указано в паспорте или инструкции по установке. Но в целом техника та же:

• вращение винта по часовой стрелке увеличивает скорость/силу;
• крутим против часовой стрелки — тормозим/уменьшаем усилие.

При регулировке доводчика не поворачивайте винты сразу на несколько оборотов. Зачастую достаточно всего четверти оборота, может чуть больше. Сбив баланс слишком сильно затянув или открутив винты, очень сложно все отрегулировать заново. Можно даже сломать устройство или вызвать вытекание масла изнутри.

Регуляторы скорости открытия и захлопывания дверей расположены на кузове. Чаще всего они находятся либо на лицевой части под защитным кожухом, либо на его боковой поверхности.

Отодвиньте крышку, найдите винты



В закругленных или многогранных корпусах регулировка расположена сбоку корпуса

10 лучших идей и вдохновения для создания доводчиков

Pinterest

003

Откройте для себя 10 лучших идей и вдохновения Pinterest для Door Closer. Вдохновляйтесь и пробуйте новое.

0:13

Сохранено из Загружено пользователем

Автоматический доводчик 🚪🤩

#door #closer

Modern Steel Gate Design

3 90 2 Lcd Wall Design

Дизайн текстуры стены

Декоративные растения для интерьера

Строительство домашнего бара

Деревянный дизайн входной двери

Дизайн двери в интерьере

Дверная мебель

Product Hub сохранен в Уникальные и полезные продукты

Сохранено с thisoldhouse. com

Как установить автоматический доводчик

Как вам автоматическое закрывание с настраиваемой скоростью и мощностью? Установка автоматического дверного доводчика может проверить все эти флажки, соблюдая код и обеспечивая вашу безопасность. 100003

Дверные доводчики

Противопожарные двери

Шестигранный ключ

Искры сохранены для весенней уборки

Сохранено с youtube.com

Я получил эту идею от YouTuber. «shanesmainshop» https://youtube.com/c/shanesmainshophttps://youtu.be/akDiX1BVLwsyou can get it…

Внутренняя дверь

Пружинная дверь

Задние двери

Закрытые двери

Cubbies

Дверной доводчик

Это работает

Знания

Идеи дома

Green MooNG

GreeN Moon сохранено в Idea

Сохранено с 004 Union Over 90 003 Union Over 90 003 youtube.com 90 глава дверной доводчик | Винтовое крепление

Подходит для левых и правых дверей шириной до 950 мм. 2-часовые испытания на огнестойкость деревянных дверей и 4-часовые испытания на огнестойкость стальных дверей. Купить здесь: https://www.scre…

Раздвижная стена

Раздвижные двери

Дизайн окна дома

Дверной доводчик

Кигали

Дверная фурнитура

Дверная деталь

Верхняя дверь

Деревянная дверь

Сохранено в дизайне интерьера

Сохранено из Загружено пользователем

Penutup pintu otomatis / penahan pintu tanpa paku

Дизайн умного дома

Дизайн домашней комнаты

Раздвижные двери-ширмы

Закрытые двери

Металлические двери

Домашние гаджеты

Технические гаджеты

Экранный доводчик

Дверной доводчик

Yohanes edinarta сохранено вами в Idea Pins

Сохранено с youtube.com 035

Как установить дверной доводчик — стандартное видео по установке от Tell Manufacturing

Дверные доводчики

Закрытые двери

Дизайн двери

Вход

Домохозяйство

Производство

Курица

Крем

Стандарт

Диджей Лейксайд сохранено в Quick Saves

Сохранено с instructables. com 5

Автоматический дверной доводчик своими руками с Бутылка: сегодня я делаю дверной доводчик своими руками, который легко сделать всего за 5 минут, он пригодится, если ваши надоедливые братья и сестры или соседи по комнате не удосуживаются закрыть дверь после выхода из комнаты, если вы хотите увидеть в действии, пожалуйста смотреть видео.

Porte Diy

Diy Door

Задние двери

Дверная рама

Закрытые двери

Пластиковые бутылки

Мебельный декор

Полезные советы 0003

Тенденции DIY — OIX сохранен в Дверной доводчик своими руками с бутылкой

0:36

Сохранено с amazon.com

Автоматический доводчик

Многофункциональный автоматический доводчик, автоматически закрывает все двери. Клеевая установка без отверстий, хорошая прочность, не повреждает стену, простая установка, устойчивость к высоким температурам. Высококачественный стальной трос прошел 50 000 испытаний на растяжение и испытание на отскок, натяжение 800 г. Подходит для дверей, дверей, открывающихся влево и вправо, деревянных дверей, внешних/внутренних дверных доводчиков. растягивающее усилие 800g

Закрытые двери

Раздвижные двери

Дверные доводчики

Квест

Дверная рама

Деревянные двери

Осенние тренды

2 Многофункциональность

0 Что купить 0003

Находки Amazon сохранены в Находки Amazon

Сохранены с amazon .com

KAKALUOTE Автоматический дверной доводчик с датчиком без перфорации

АВТОМАТИЧЕСКИ ЗАКРЫВАЕТ ВСЕ ДВЕРИ: Подходит для дверей или дверей с немного большей силой закрывания. Двери, открывающиеся влево и вправо, деревянные и металлические двери, жилые и коммерческие двери, а также внешние/внутренние дверные доводчики. Обратите внимание: дверные доводчики не подходят для дверей с ковровым покрытием или слишком большим трением. 50 000 ИСПЫТАНИЙ и тяга 800G: автоматический дверной доводчик. Высококачественный стальной трос прошел 50 000 испытаний на растяжение и испытание на отскок с сильным тяговым усилием 800G с сильным усилием на растяжение.
