Доводчик на дверь своими руками: монтаж по инструкции

Процесс сохранения тепла, безопасность детей и животных при пользовании входными дверями подъезда будут осложнены при отсутствии такого необходимого элемента, как установленный на дверь доводчик. Видов данного механизма множество, главное, уметь правильно подобрать необходимый для ваших конкретных условий. Расскажем, как выбрать и как установить доводчик на дверь.

Содержание

• 1 Принцип работы и виды приспособления
• 2 Виды доводчиков по месту монтажа
• 3 Виды доводчиков по нагрузке
• 4 Технология установки доводчика
  • 4.1 Готовим инструменты
  • 4.2 Крепим детали на место
  • 4.3 Выполняем наладку приспособления

Принцип работы и виды приспособления

В настоящее время все используемые для регулировки открывания и закрывания дверного полотна приспособления подразделяются на несколько видов в зависимости от их действия. Первый, наиболее простой и достаточно надежный механизм доводчика использует принцип реечной передачи, пружины, работающей на растяжение, аккумулирующей кинетическую энергию, и гидравлического контура из нескольких цилиндров.

Принципиальная схема данного вида дверного доводчика проста. Под действием рычага, передающего усилие в процессе открывания двери на шестерню, зубчатое колесо начинает вращаться и перемещать зубчатую рейку. Толкатель сжимает высокопрочную пружину до момента полного открывания двери. После этого стальная спираль, стремясь вернуться в первоначальное положение, давит на ползун, который заставляет шестеренку вращаться, а сам смещается в исходное положение. Плавность хода в механизме обеспечивает движение масла в цилиндре толкателя.

Более сложным вариантом приспособления является механизм с применением эксцентрикового кулачка и все той же пружины. При открывании дверного полотна через рычаг усилие передается на эксцентрик, который проворачиваясь, оказывает давление на стальную спираль, сжимая ее. После прекращения воздействия пружина оказывает обратное давление на все части механизма, что обеспечивает плавное закрывание двери.

Виды доводчиков по месту монтажа

Установка доводчика в зависимости от стороны открытия двери

Различают доводчики не только в зависимости от используемой схемы работы, но и от места их установки. Оптимальным для последующего обслуживания своими руками и эксплуатации приспособления считается монтаж его непосредственно на дверное полотно и верхний брус дверной коробки. В подъездах жилых домов, офисных зданиях, в квартирных входных группах чаще всего ставят доводчики такого типа.

В том случае, если нет возможности правильно крепить приспособление на элементах дверной коробки, применяют напольные механизмы, сочетающие в себе доводчик и одну из точек крепления. Такие варианты наиболее подходят для дверей из закаленного стекла. Более эстетичны для дверных полотен стандартной ширины доводчики третьего вида, которые называют скрытыми. Их монтаж своими руками невозможен, так как их принято устанавливать непосредственно в двери при ее изготовлении.

Виды доводчиков по нагрузке

Важным аспектом, на который следует обратить пристальное внимание, является предел нагрузки на доводчик. Перед покупкой необходимо правильно измерить размеры дверного полотна и примерно определить его массу, так как от них зависит конкретная модель покупаемого приспособления.

По европейской классификации существует семь типов доводчиков по нагрузке. Первый из них рассчитан на самые легкие полотна весом до 20 кг и шириной до 75 см. Такой вариант прекрасно подойдет для легких пластиковых дверей. Седьмой класс приспособлений можно устанавливать на полотна, масса которых приближается к 160 кг. Только правильно подобранный вариант сможет качественно работать. Превышение предельной нагрузки приведет к поломке и необходимости замены приспособления. Это необходимо учитывать, например, покупая доводчик на металлическую дверь в квартире или подъезде.

Технология установки доводчика

В случае необходимости монтажа доводчика на дверь можно поступить двумя способами. Первый, самый простой, заключается в найме профессионалов. Вам не придется выполнять работы своими руками, но этот вариант потребует некоторых финансовых затрат.

Более дешевый способ предполагает, что установка доводчика будет выполнена вами самостоятельно. Именно на нем остановимся подробнее.

Готовим инструменты

Опишем монтаж своими руками наиболее простого и надежного вида накладного доводчика, монтируемого на дверное полотно и коробку. После приобретения приспособления соответствующего вашим условиям класса необходимо подготовить некоторые инструменты, которые всегда найдутся в арсенале любого домашнего мастера:

• дрель или шуруповерт;
• отвертка крестовая или соответствующая бита для шуруповерта;
• отвертка плоская или соответствующая бита для шуруповерта;
• набор гаечных ключей.

Подготовив все необходимое, вскрываем упаковку доводчика и раскладываем имеющиеся там части приспособления. Находим в коробке инструкцию и тщательно изучаем ее на предмет уточнения рекомендаций по монтажу своими руками.

В виде отдельных схем производитель старается наиболее подробно указать, как ставить доводчик, как крепить основание рычага, как устанавливать элементы конструкции по отношению друг к другу и двери. Только после изучения инструкции может начинаться установка доводчика в подъезде, квартире или офисе своими руками.

Доводчик для стеклянной двери

Крепим детали на место

Перед монтажом необходимо определить, где следует крепить корпус доводчика. Это зависит от направления открывания дверного полотна. Если доводчик монтируется на входную дверь частного дома или подъезда, открывающуюся наружу (от себя), корпус приспособления крепится на дверную коробку, а основание рычага к полотну. В противном случае наоборот.

Теперь с помощью прилагаемого шаблона выполняем разметку своими руками будущих точек крепления корпуса и основания рычажной группы. Накалываем их шилом или обводим простым карандашом. Далее для облегчения установки саморезов надсверливаем места крепления сверлом диаметром 2–3 мм.

Прикладываем детали доводчика по месту установки и надежно крепим саморезами. Следующий этап – монтаж рычажной системы. Устанавливаем нерегулируемое колено на квадратные шлицы корпуса и крепим его соответствующей гайкой гаечным ключом. Теперь остается правильно соединить шарнирно оба плеча рычага и поставить их в нужное положение.

Выполняем наладку приспособления

Существует общее правило, которое необходимо знать, если вы планируете ставить доводчик своими руками. В случае наличия на двери защелки или резинового уплотнителя требуется более сильное финишное усилие. Для его получения жесткое нерегулируемое плечо рычага устанавливают перпендикулярно к двери. Если такой необходимости нет, перпендикулярное положение должно занять регулируемая часть. Изменить ее длину и положение можно ввинчиванием или вывинчиванием винта по резьбе. Вся настройка должна выполняться в закрытом положении после монтажа.

С помощью регулировочных винтов можно своими руками изменить усилие дверного прижима. Ввинчивая или вывинчивая их можно ослаблять или усиливать пружину, увеличивать или уменьшать просвет в масляных каналах приспособления. Регулировку выполняйте, проверяя качество работы механизма.

Как установить доводчик на дверь: своими руками

Доводчик — узел, предназначенный для плотного притвора дверного полотна без резких ударов. Является аналогом ранее применяемых пружин. Применение механизма продлевает срок службы дверной фурнитуре, уменьшает шум при закрытии створок. Установка доводчика на дверь может быть выполнена самостоятельна. Для этого потребуется простейший инструмент и немного свободного времени.

Содержимое

Установка доводчика на металлическую входную дверь

Дверной доводчик может быть реализован на базе двух механизмов: с кулачковой и реечной передачей. Первый вариант потребует большее усилие для открытия, но отличается надежностью и долговечностью конструкции. Второй обеспечивает плавное перемещение полотна и сниженное усилие для открытия.

Монтаж доводчика на створку из металла реализуется следующими способами:

• накладное крепление. Устройство необходимо монтировать на внешней части полотна или коробки. Подходит для двери как жилых, так и промышленных помещений.
• потайная схема. В этом случае доводчик встраивается в дверь на стадии производства. После монтажа остается регулировка узла.
• напольное крепление. Конструкцию доводчика по заранее выполненным расчетам устанавливают на основание. Напольный метод монтажа может уменьшить угол открытия двери.

Порядок установки

Чтобы установка доводчика на дверь прошла быстро и правильно, необходимо учесть:

• сторону открывания дверного полотна;
• массу конструкции — на тяжелую металлическую дверь может потребоваться пара таких механизмов;
• доступность винтов или болтов для регулировки.

Ничего не должно мешать полному открыванию створки.

Место монтажа

Установить механизм доводки можно на наружные створки, входные двери и калитки, въездную железную или деревянную систему ворот. Применяемость — частные и коммерческие помещения.

Особенностью монтажа в условиях улицы является защита от осадков. Корпус обязательно изолируется для исключения коррозии и заклинивания доводчика.

Если внутри механизма применена не морозостойкая смазка, установка доводчика возможна только внутри помещения с положительной температурой.

Шаблон

Производители предусмотрели специальный шаблон для упрощения установки устройства. Он идет в комплекте, как и инструкция по его применению. Шаблон представляет собой трафарет с отметками профиля рычага и корпусной части. Указаны все точки, где будет крепиться доводчик.

В шаблоне учитываются все параметры:

• открывание двери — левая/правая сторона, изнутри или снаружи перемещается полотно;
• масса створки;
• предназначение доводчика и особенности его внутреннего конструктива.

Установка тем или иным способом распознается по линии на шаблоне — есть графические и цветовые отличия.

Начинается установка дверного доводчика с совмещения и фиксации шаблона на монтажное место. Это происходит путем совмещения горизонтальной красной линии с краем дверного полотна. Вертикальная черта соотносится с осевым положением петель — ее потребуется наметить, чтобы не допустить ошибку. Крепить шаблон можно на скотч.

Монтажные отверстия

На шаблоне указываются отверстия под механизм доводки. Они соответствуют указанному типу устройства. Если шаблон универсальный для нескольких типов доводчиков — открываем инструкцию и сверяемся с маркировкой нужных отверстий. После при помощи керна переносим метки для сверления на створку и коробку двери. Сверло подбирается по размеру крепежных элементов. Всего необходимо подготовить 4 отверстия — пара удерживает блок доводчика, а другая пара — рычаг. После того, как воспользовались шаблоном, можно его удалить.

До начала крепления корпус отсоединяется от рычага. Необходимо открутить гайки и извлечь болт, соединяющий две части доводчика.

Установка

Установка доводчика на металлическую дверь может незначительно отличаться — это связано с производителем, классом устройства. Потребуется ознакомиться с приложенной документацией для уточнения нюансов монтажа. Не потребуется докупать какой либо крепеж — в комплекте есть все.

В просверленные отверстия с помощью крепежа устанавливается блок механизма и рычаг. Далее необходимо собрать устройство в единую конструкцию — для этого рычаг соединяется с блоком с помощью гайки и болта. В отдельных вариантах это шпилька и болт. Чтобы резьбовое соединение не раскрутилось, допускается использовать фиксатор резьбовых соединений в виде геля.

Штангу регулировки и настройки потребуется устанавливать отдельно. Когда нужная длина установлена, тяга и рабочий рычаг можно собрать воедино на закрытом дверном полотне. Это можно сделать руками, соединив вместе и сдавив до характерного щелчка.

После можно поставить заглушки и протестировать, правильно ли удалось поставить все рабочие части доводчика. Если все сделано верно, то полотно должно плавно и равномерно открывать без прикладывания дополнительных усилий. Притвор двери должен происходить равномерно, за счет усилия в механизме доводчика. Не должно быть рывков, скрипа и заедания.

Как правильно установить доводчик на дверь (видео)

Рычаг и тяга

Соединение рычага и тяги выполняется только после установки заданного положения — от него зависит скорость закрытия двери и нагрузка на механизм доводчика. Длина тяги и ее положение задается при помощи длинного штифта с резьбой. Так как тяга состоит из двух частей, при повороте штифта будет происходить линейное увеличение размера.

Создание максимально плавного хода происходит за счет перпендикулярного положения тяги к створке. В этом случае штифт нужно ввернуть и укоротить тягу. Если, например, в двери есть защелка, потребуется увеличить сопротивление. Тогда тяга раскручивается и за счет увеличения длины будет приложено большее усилие со стороны механизма доводки.

Регулировка и настройка

Для регулировки доводчика на входной металлической двери после установки и в процессе использования предусмотрены два винта. Их расположение может отличаться — каждый производитель отражает точное место размещения в инструкции. Чаще всего винты располагаются с лицевой части корпуса доводчика. Для скрытия может быть установлена декоративная крышка.

Принцип настройки таков: увеличение скорости и силы притвора достигается за счет вкручивания винта.

При регулировке своими силами не нужно спешить. Следует плавно, примерно по четверти оборотов проворачивать винт — так меньше шанс сбить балансировку и испортить доводчик. Затягивание винтов в крайнее положение может вызвать поломку механики устройства и протечку масла.

Настройка должна выполняться и в профилактических целях — при смене сезонов. За счет загустевания масла может снижаться рабочая скорость доводчика. Регулировка поможет продлить срок его службы.

Особенности

Нюансы монтажа доводчиков проявляются при работе с тяжелыми створками или межкомнатной дверью. В этом случае закрепить конструкцию можно с помощью дополнительных пластинок и уголков. Некоторые комплекты включают их, но при отсутствии данные элементы легко докупить.

При нестандартных условиях установки можно придерживаться следующих советов:

• применение уголка оправдано для глубоких проемов;
• для дверных полотен с декором из стекла или объемной резьбы возможно крепление доводчика не на полотно створки, а на монтажную пластину;
• если двери больше коробок, но корпус доводчика монтируется с помощью монтажной пластины.

Применимость пластины и монтажного уголка зависит от условий конкретного объекта: ширины проема, массы полотна, класса доводчика.

Проблемы и их устранение

При эксплуатации устройств доводки могут проявляться различные неисправности. Особенно часто это происходит на объектах с огромных циклом открывания и закрывания в холодное время года. Поломки могут иметь очевидный внешний характер и скрытые признаки.

К таким проблемам относятся:

1. Течь масла. При небольшом дефекте уплотнения можно обойтись герметиком или клеем по типу холодной сварки. Если же произошло полное разрушение части механизма — необходима замена.
2. Излом крепежа. Исправляется заменой крепежных частей на аналогичные по размерам. Крепление и место установки доводчика остается прежним.
3. Нарушение режима работы. Изменение в скорости и усилии доводки исправляется с помощью регулировочных винтов и инструкции.
4. Износ узлов доводчика. Диагностику неисправности можно проводить самостоятельно, по итогу потребуется замена узла (в зависимости от модели) или блока доводчика целиком.

Как установить доводчик на дверь своими руками

Порядок сборки и крепления доводчика имеет общий принцип как на металлический, так и на деревянный проем. Порядок выполнения работ рассмотрен на примере с железной дверью, разберем подробнее схемы монтажа и нюансы установки на калитку.

На заметку. Скрытый доводчик требует только соединения и настройки — процедуры крепления выполнены производителем.

Все схемы монтажа

Схема установки выбирается исходя из направления открывания дверной створки и ориентации петель. Выделяются 3 схемы.

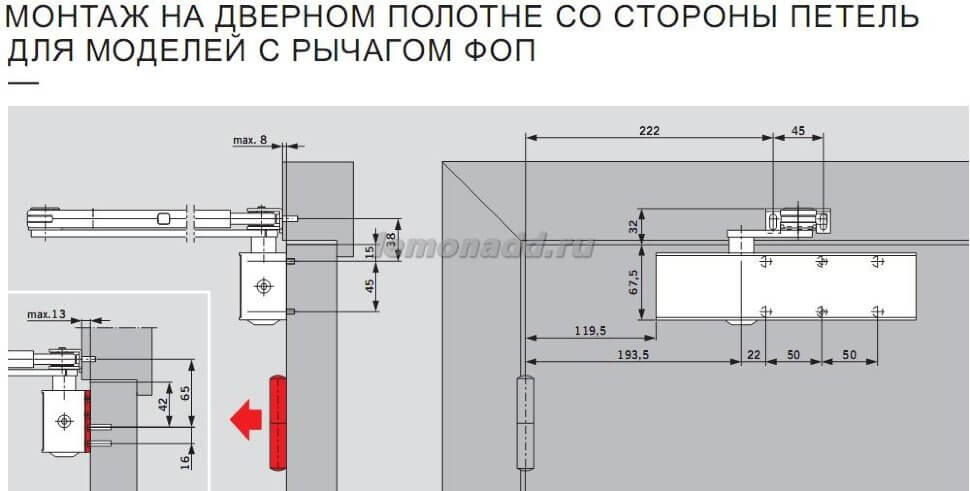

Классический

Данный вариант чаще всего используется при установке доводчиков. Оптимально применять на межкомнатных створках. Устройство крепится вне комнаты, корпус доводчика фиксируется на полотне, а рычаг приходится ставить на наружный косяк вверху. Дверь будет открываться вне помещения на себя. Когда створка закрыта, рычаг перпендикулярен двери.

Плюс: дверь открывается на полную, притвор с максимальным усилием от доводчика.

Минус: нельзя прикрутить на дверь из стекла, рычаг выглядит некрасиво.

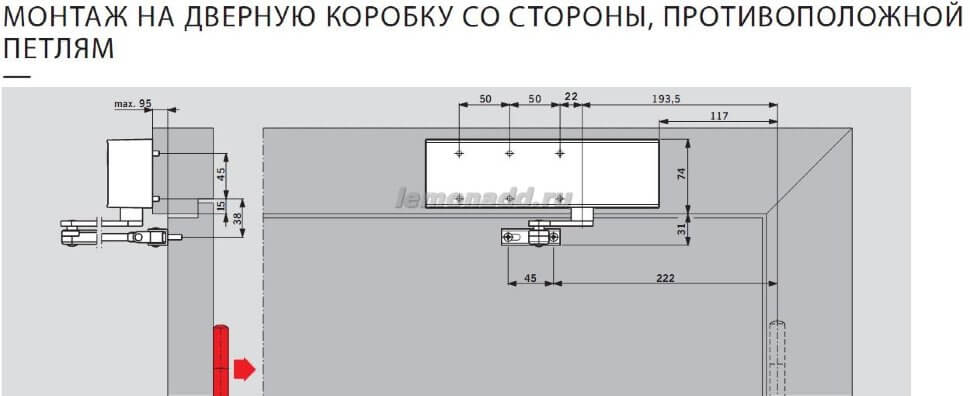

Верхний метод

Методика противоположна классическому порядку установки. Порядок закрепления перевернут: крепления корпуса выполняются на косяк, а рычаг устанавливается на створке. Расположение механизма — внутри помещения, наружное открывание двери. Способ предполагает антивандальную систему и подойдет для входных дверей. Устанавливаться на межкомнатные двери по верхнему методу доводчик может при необходимости — если первый способ не подходит.

Плюсы: небольшой процент потери мощности механизма — не более 10%, близкий к максимальному угол открытия створки. Отлично подойдет для легких створок.

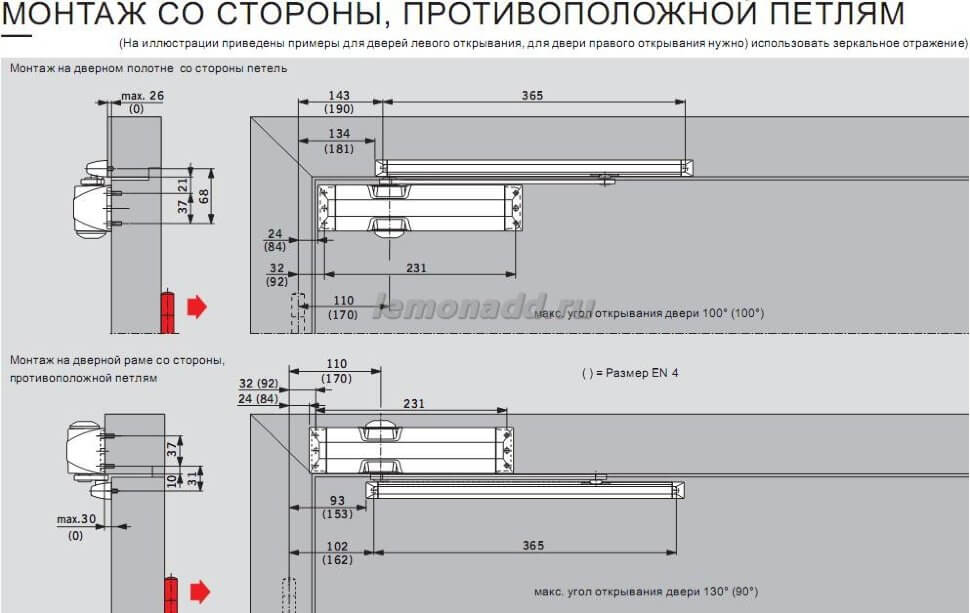

Параллельный

Нестандартная методика крепления доводчика. При параллельной схеме механизм фиксируется внутри помещения, открытие створки — наружу. Блок доводчика необходимо повесить на полотне двери, рычаг с использованием кронштейна фиксируется на верхнем косяке. В закрытом положении сложенный рычаг — параллельный полотну.

Вешать механизм по данной методике можно как в жилых домах, так и в коммерческих помещениях. Удобно использовать, если стандартная методика не реализована из-за боковой стены или две двери стоят в одном проеме.

Плюсы: вписывается в интерьер, нет ограничений по месту установки.

Минус: падение мощности доводчика, угол открывания снижен, усложнение процесса установки.

Применяя любой из этих методов и последовательность работ по установке доводчика на металлическую створку, можно реализовать монтаж практически на любом дверном проеме. Собрать и отрегулировать устройство можно в течение часа.

Монтаж на калитку

При сборке доводчика на уличной калитке есть ряд нюансов:

1. Необходимо использовать уличный механизм. Под цели помещения чаще всего используют неморозоустойчивые внутренние доводчики. Для улицы же потребуется приобрести пневматическую модель. Отсутствие масла исключит эффект торможения двери в морозные дни.
2. Если у калитки нет верхней перекладины, монтаж выполняется на боковую стойку. Крепежная пластина поворачивается вдоль бокового профиля и тяга фиксируется на нем. Будет незначительное падение мощности, но функциональность полностью сохранится.

На заметку. Можно добавить немного уплотнителя, чтобы исключить удар двери о косяк при закрытии. Это увеличит срок службы доводчика.

Доводчик является полезным и технологичным элементом дверных систем. Инструкция и полный крепежный комплект позволяет производить установку и обслуживание своими руками. Важно соблюдать правила монтажа и тогда механизм будет исправно работать гораздо дольше заявленного гарантийного срока.

Читайте далее:

Понравилась статья? Расскажите друзьям:

Установка дверного доводчика — Seattle’s Maple Leaf Locksmith LLC — (206)335-4559

Если вы хотите, чтобы ваша дверь закрывалась автоматически, стоимость моего выезда и установки дверного доводчика рассчитывается по следующей формуле:

• 120 долларов США Служебная служба в Северный Сиэтл
• $125-500 для доводчика в зависимости от вашей двери и дверной коробки.

• $50 работа по установке доводчика на деревянную или металлическую дверь

• Скидка 50% в выходные и после 18:00.

Это дверной доводчик средней мощности, который я установил для офиса.

Дверные доводчики являются важной частью безопасности вашего дома. Нельзя доверять людям закрывать за собой дверь ; мы все были в ресторане, в котором не было доводчика на входной двери, и страдали, когда люди продолжали невольно оставлять дверь открытой в холодную и ветреную ночь, когда они приходили или уходили. Люди часто кажутся погруженными в свои мысли и, как правило, невнимательно относятся к высоким идеалам, касающимся комфорта и безопасности своих ближних. Вы не можете заставить их закрыть дверь. Вы должны сделать это для них.

Если вы хотите сделать свое здание более безопасным, рекомендуется автоматизировать закрытие двери; если дверь не закрыта, замок на двери не может выполнять свою работу. Если у вас установлен доводчик, то неважно, насколько отвлечен ваш жилец, дверь за ним закроется, и если ответная планка установлена ​​правильно, защелка вашего замка гарантирует, что только тот, у кого есть правильный ключ, сможет войти , Дверной доводчик также может удерживать людей от открывания двери слишком далеко или не давать ветру срывать дверь с петель.

Этот старый пузатый дверной доводчик больше не запирал дверь. Это проблема, когда преступники с послужным списком длиной в милю слоняются по улице 24 часа в сутки в ожидании входа. Вот Norton 7500, чтобы заменить старый дверной доводчик. Теперь дверь запирается медленно, но крепко. Больше никаких иголок на полу внутри!

Дверные доводчики различаются по нескольким параметрам. Скрытые доводчики прячутся в дверной коробке. Накладные дверные доводчики монтируются либо на дверь, либо на дверную коробку над дверью. Дверные доводчики обычно стоят от 125 до 500 долларов в зависимости от того, насколько тяжелая дверь. Действительно сложные дверные доводчики, которые имеют возможность автоматического открывания для инвалидов с помощью кнопок, очень дороги и требуют найма дверной компании с электриком.

Эти капли масла на дне этого дверного доводчика показывают, что прокладка вышла из строя. Это заставляет дверь захлопываться, потому что больше нет пневматического давления в качестве сопротивления, а только мощная пружина.

Замена обычного дверного доводчика занимает около 45 минут, а новая установка – час. Дверные доводчики обычно бывают двух видов: Duranotic и Aluminium. Дюранотик темно-коричневого цвета. Вы должны выбрать тот, который соответствует вашей другой дверной фурнитуре. При выборе цвета дверного доводчика обратите внимание на цвет двери и дверной ручки. Как правило, они не очень привлекательны, но они также находятся над дверью, где большинство их все равно не заметит.

Ваш дверной доводчик может нуждаться в замене, если дверь захлопывается или из нее вытекает темно-коричневая/черная жидкость. Когда возникает любое из этих условий, это, вероятно, связано с выходом из строя уплотнения внутри дверного доводчика, и вся пневматическая жидкость вытекает. Именно здесь становится очевидным качество вашего дверного доводчика. Некоторые дверные доводчики не рассчитаны на всепогодную жидкость и не подходят для наружной установки. Некоторые дверные доводчики изготавливаются без особой тщательности и прослужат всего несколько лет до выхода из строя.

Хороший дверной доводчик рассчитан на десять лет службы.

Если вы заинтересованы в установке доводчика самостоятельно, это можно сделать. Если отверстия уже просверлены правильно, может потребоваться только крестовая отвертка и несколько часов вашего времени, а может быть, стремянка и подарок для чтения инструкций, написанных кем-то, для кого английский является вторым или далеким третьим языком. Это также можно сделать, если вы склонны к механике и можете решать головоломки. Вы можете заказать дверной доводчик на Amazon.com или купить его у меня и установить самостоятельно. Имейте в виду, что это правила соответствия ADA относительно того, насколько быстро дверь может закрываться и какое усилие требуется, чтобы открыть дверь. Строительные инспекторы в Сиэтле потребуют эти вещи, если заметят.

Также учтите, что дешевые дверные доводчики могут не прослужить долго, и люди станут зависеть от доводчика, закрывающего перед ними дверь. Когда они терпят неудачу (в конце концов они все терпят неудачу), дверь может начать хлопать или вообще перестать закрываться сама по себе. Не экономьте на дверных доводчиках; разница в том, что прокладки прослужат дольше, масло будет работать в более широком диапазоне температур. 100 долларов, которые вы сэкономите, меньше, чем ущерб, причиненный тому, кто проник в ваше здание, кого там быть не должно!

Замена гидравлического доводчика двери — Руководство по ремонту iFixit

Редактировать

• Понаблюдайте, закрывается ли дверь с желаемой скоростью, проверьте еще 10 раз, позволив двери закрыться самостоятельно.

• Если дверь не закрывается с нужной скоростью, повторите шаг 3.

Редактировать

• Если обнаружена утечка масла, необходимо заменить гидравлический доводчик двери.

• Начните с демонтажа старого гидравлического доводчика двери. Удалите винты 25,4 мм, ввернутые в дверную раму и дверь.

Редактировать

• org/HowToDirection»>

  После установки корпуса гидравлического доводчика на верхнюю часть двери прикрепите конец рычага гидравлического доводчика к верхней части дверной рамы. Используйте отверстия, оставшиеся на конце старого гидравлического дверного рычага, чтобы правильно выровнять рычаг и вкрутить винты 25,4 мм, не повредив дверную раму.

Редактировать

• С помощью шестигранного ключа отрегулируйте скорость двери ближе к желаемой скорости, поворачивая регулировочный винт.

• Поверните регулировочный винт по часовой стрелке, чтобы замедлить движение двери, или против часовой стрелки, чтобы увеличить скорость.

  Если дверь уже закрывается с нужной скоростью, пропустите этот шаг.

Редактировать

• Следите за внесенными изменениями, чтобы убедиться, что дверь закрывается с нужной скоростью. Если дверь закрывается с нужной скоростью, проверьте 10 раз, чтобы убедиться.

• Если желаемая скорость не достигнута, повторите шаг 9.

Редактировать

• После замены гидравлического доводчика наденьте на него крышку.
