Устаревшие автомобильные магнитолы оснащались проигрывателями компакт-дисков и кассет. Чтобы иметь возможность слушать музыку на таких устройствах, необходимо знать, как подключить флешку к автомагнитоле, если нет USB-входа.

Зачем подключать USB

Флешка — это надежный носитель информации, обладающий большей вместимостью по сравнению с кассетами и CD. Еще одно преимущество заключается в быстром доступе и высокой скорости чтения и записи мультимедиа.

Разобраться с тем, как подключить USB к магнитоле, необходимо для того, чтобы считывать и прослушивать файлы, записанные на флешке или мобильном телефоне. Для удобства пользования гнездо можно вывести в бардачок или пепельницу в салоне автомобиля, если адаптер, подключаемый к магнитоле без USB, находится отдельно от нее.

Основные способы подключения своими руками

Самый простой способ — это использование FM-передатчика с проигрывателем. При помощи этого устройства можно слушать музыку с флешки или карты памяти на кассетной или дисковой магнитоле даже при отсутствии разъема AUX. Необходимо, чтобы тюнер мог принимать сигнал в диапазоне 87,5 — 108 МГц.

Другой способ — установка USB в штатную магнитолу. В этом случае потребуется переделка. В качестве считывающего устройства можно использовать переносной MP3-плеер или специальную схему-приставку с проигрывателем и тюнером, на которой есть все кнопки управления. Эти аудиоустройства подключаются через AUX.

Как впаять USB

Автомагнитола вынимается из приборной панели, провода отсоединяются от машины, и снимается крышка. Затем демонтируется привод для компакт-дисков или лентопротяжный механизм. Чтобы облегчить переделку, следует пометить провода, к которым должен подводиться звук с ЮСБ, а также вывод питания.

Чтобы впаять USB в атомагнитолу, минусовой провод приставки подсоединяется к корпусу. Провода, которые были отпаяны от переключателя на ЛПМ, следует припаять друг к другу. К получившемуся соединению следует припаять плюсовой провод USB-микросхемы. Для вывода звука на магнитолу используется экранированный кабель. Один конец присоединяется к схеме проигрывателя, а другой — к выводам головки воспроизведения или входным контактам регулятора громкости.

Приставка закрепляется на месте щели под кассету. При наличии в этом устройстве радиоприемника штатной тюнер магнитолы демонтируется. К антенному гнезду присоединяется соответствующий провод USB-схемы. Управление приставкой осуществляется встроенными кнопками или пультом. Регулятор громкости магнитолы перед включением следует поставить в минимальное положение, чтобы избежать резкого скачка громкости.

Теперь следует разобраться с тем, что делать, чтобы присоединить USB вместо CD. Для этого замыкаются контакты, которые блокируют переключение режима после вставки диска. Также отыскивается вход аналогового звука и вывод питания. Все провода от проигрывателя USB припаиваются к соответствующим точкам на плате автомагнитолы.

Чтобы впаять mp3-плеер для штатного магнитофона, понадобится встроить преобразователь напряжения, так как подобный гаджет рассчитан на напряжение меньше, чем 12 В.

Для удобства управления выводы кнопок припаиваются к незадействованным кнопкам на панели магнитолы. Для этого нужно выпаять резисторы, которые стоят между контроллером.

Сигнал берется с выхода плеера для наушников. Воспроизведение управляется кнопками на магнитоле. Слот под флешку или карту памяти при фиксации плеера следует направить к щели для компакт-дисков. Магнитола будет играть роль усилителя с акустикой.

Установка USB-адаптера

Это устройство подключается вместо CD-чейнджера, для чего предусмотрен совместимый штекер. Такой способ подходит для автомагнитол, оснащенных соответствующим интерфейсом. Для установки следует вынуть устройство из приборной панели автомобиля и определить оптимальное место установки адаптера.

После этого кабель подается с обратной стороны панели и вставляется в магнитолу, которая устанавливается на место. Управление прослушиванием музыки при таком способе осуществляется с головного устройства, включенного в режиме CD-чейнджера. Отображаемая информация зависит от адаптера.

Установка премиум Bluetooth-гарнитуры

От стандартной гарнитуры премиум-устройство отличается наличием аудиовыхода, позволяющего выводить звук напрямую на автомагнитолу. В случае отсутствия AUX-входа его можно сделать самостоятельно. Для этого к гнезду для наушников припаивается трехпроводной экранированный кабель. Его другой конец присоединяется ко входу регулятора громкости автомагнитолы. Гарнитура устанавливается на панели приборов автомобиля в удобном месте. Управление воспроизведением осуществляется с этого устройства.

Установка FM-трансмиттера

Этот способ не требует вмешательства в конструкцию штатной магнитолы. Необходимо вставить передатчик в гнездо прикуривателя, а затем выбрать частоту, свободную от радиостанций. Управление воспроизведением осуществляется с FM-трансмиттера.

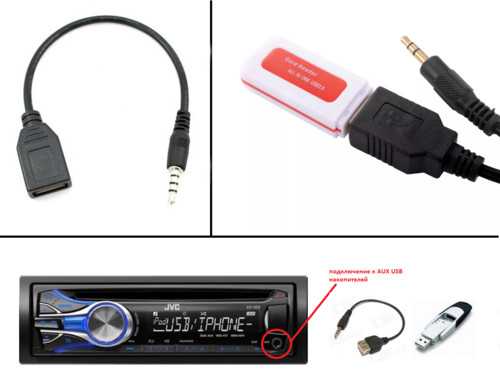

  • Подключение флешки к магнитоле через AUX
