Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

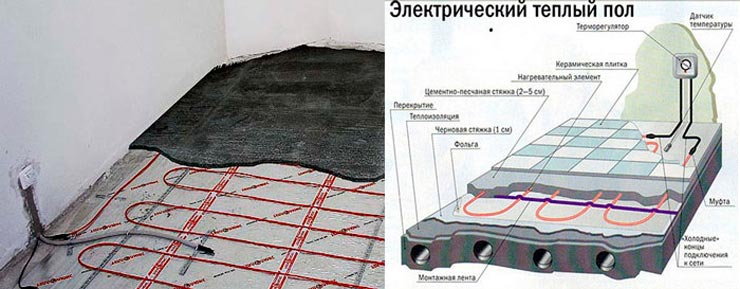

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

  • кабельным;
  • панельным;
  • пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

  • саморегулирующиеся;
  • резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

  • одножильные;
  • двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

  • спальня – 100-150 Вт/м2;
  • кухня, прихожая, коридор -150 Вт/м2;
  • ванная комната, туалет -180 Вт/ м2;
  • лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.


Электрический тёплый пол своими руками: устройство, схема, технология укладки


Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

  1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
  2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

  • несложный и быстрый монтаж;
  • небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
  • возможность исключения такого рабочего момента, как заливка стяжки;
  • отсутствие влияния на влажность в помещении;
  • антиаллергический эффект;
  • сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
  • ионизация воздуха;
  • легкий демонтаж в случае необходимости;
  • высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

"Нерабочий" срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

  1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
  2. Пленку в свернутом виде в сеть подключать нельзя.
  3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
  4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
  5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
  6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

  • подготовки основы;
  • укладки теплоотражателя;
  • монтажа стержней;
  • соединения между собой полос;
  • подсоединения силового кабеля;
  • подключения конструкции к терморегулятору;
  • подключения термодатчика;
  • заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Теплый пол своими руками

   Сделать теплый пол своими руками. Почему бы и нет. Это не так сложно как кажется. Многочисленные производители подробно описывают процесс монтажа подобных систем обогрева. Можно проконсультироваться с профессионалами, которых за десяток лет набралось не так уж и мало.

Существует три основных вида электрического теплого пола: на основе нагревательного кабеля, на основе инфракрасной греющей пленки и теплый пол на тонких греющих матах.

  На основе нагревательного кабеля

   Если вы решили самостоятельно сделать тёплый пол с помощью нагревательного кабеля, то последовательность работ такова. Сначала выбирается сам греющий кабель под Вашу задачу. Далее находите площадь укладки кабеля – обычно это площадь помещения за вычетом площади, находящейся под стационарной мебелью и 10 сантиметрового отступа от стен. Полученная площадь умножается на нужную Вам удельную мощность. Для основного отопления, как правило, закладывается удельная мощность порядка 200 вт./м.кв. Для комфортного обогрева достаточно 150 вт./м.кв. поверхности. Полученное число – мощность кабельной секции в Ваттах. Ближайший по мощности кабель подбирается из размерной линейки производителя нагревательных кабелей. Теперь на подготовленное бетонное основание, без значительных выступов и перепадов высот, укладывают листовую теплоизоляцию толщиной желательно от 5мм, поверх неё с постоянным, предварительно рассчитанным шагом, выкладываются кабель. Для крепления кабеля используют монтажную ленту или монтажную сетку. В непосредственной близости от регулятора в ПВХ трубке, между витками кабеля, укладывают сменный температурный датчик, который подключается к терморегулятору. Поверх кабеля заливается цементно-песчаной стяжкой толщиной не менее 30мм. После схватывания поверхность застилают любым декоративным напольным покрытием: линолеум, плитка, ковер. Заранее выведенные концы кабелей подключают к регулятору. Не забудьте, что включать этот вид теплого пола можно не ранее чем через 28 суток после установки.

   Инфракрасный (пленочный)

  Тёплый пол инфракрасный не требует заливки стяжкой. Греющая пленка – самый новый и самый тонкий вид теплого пола. Укладывается на свободную площадь помещения с отступом от стен по 10см. Выпускается пленка полосами различной ширины: от 05 до 1 метра. Максимальная длина такой полосы достигает 10-12 метров. Удельная мощность инфракрасной пленки – от 80 до 220 вт./м.кв. Сначала всё помещение застилается теплоизоляцией толщиной 3- 5 мм с лавсановым покрытием. Затем раскладываются нарезанная полосами нагревательная пленка. Пленка разрезается на полосы нужного размера по специальным линиям отреза. Полосы располагаются на поверхности по заранее намеченному плану медной полосой вниз и контактами к стене, на которой позже будет установлен терморегулятор. Далее на медную полосу пленки устанавливаются контактные зажимы и подключаются монтажные провода. Все соединения обязательно изолируются прилагаемым битумным скотчем. Не забываем, как всегда заложить под пленку термодатчик и подключить его к терморегулятору. Теперь можно укладывать финишное покрытие. Кстати тоже своими руками... Подробнее см. инструкцию по укладке инфракрасного теплого пола...

На основе тонких греющих матов

  Монтаж теплого пола электрического под плитку и керамогранит выполняется с помощью тонких греющих матов. Это кабель, прикрепленный к стеклотканевой сетке с определенным шагом. Как правило, используются для комфортного обогрева. Теплоизоляция в случае использования нагревательных матов не используется. Выпускается в виде матов шириной 0,5 метра и длиной от 2 до 24 метров(HandyHeat, Дания). Его проще всего уложить своими руками. Укладывается на свободной площади помещения с отступом от стен 10 см. Раскатывается на чистую и ровную поверхность. В случае сложной конфигурации допускается разрезание сетки мата между нитями нагревательного кабеля и разворот мата в любом направлении. Резать и укорачивать сам греющий кабель запрещено. Мат подключается к терморегулятору, к нему же подключается датчик температуры. Теперь прямо поверх мата можно укладывать керамическую плитку, не допуская воздушных пузырей возле греющего кабеля. Включать такие электрические теплые полы можно сразу после полного отверждения плиточного клея.

   Типичная раскладка  нагревательного мата в ванной комнате: между полосами мата оставляется зазор 50 мм. В местах, где мат не проходит полной шириной, кабель вырезается из сетки (не повреждая сам кабель) и крепится к основанию при помощи клеящей ленты. Соседние витки греющего кабеля не сближать менее чем на 50 мм.

См. подробную инструкцию по монтажу тонких нагревательных матов...

Монтаж теплого пола под плитку - саморегулирующихся карбоновых стержневых матов, описан здесь...

Подключение к терморегулятору

Нагревательная часть подключается к терморегулятору теплого пола, который поддерживает заданную температуру поверхности. К терморегулятору же подключается и датчик температуры. Сам датчик закладывается в пол, под нагревательную пленку или кабель на расстояние около 50см от стены в гофрированной трубе. Схема подключения нагревательного элемента и датчика температуры к терморегулятору Eberle (Германия) на рисунке.

 Кстати нагревательная часть, по ПУЭ должна быть подключена через УЗО или дифференциальный автомат с током утечки 30 мА. Это прибор ставится в распределительный шкаф вашей квартиры.
Таким образом можно уложить тёплый пол, приложив к этому процессу свои руки, а можно заказать монтаж в Центре Теплых Полов на Белинского 43.

 Стоимость укладки нагревательной части теплого пола  300 руб/м2
 Стоимость монтажа терморегулятора  450 руб

Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола



Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

  1. Саморегулирующиеся.
  2. Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение  обеих концов кабеля к системе энергоснабжения, то есть  кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол  это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

  • __TITLE__

    __DESCRIPTION__

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м2. Специалисты советуют придерживаться следующих параметров выбора:

  • спальная комната – 100-150 Вт/м2;
  • прихожая,  коридор, кухня – 150 Вт/м2;
  • туалет, ванная – 180 Вт/м2;
  • балкон, лоджия – 200Вт/м2.

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м2, при этом мощность должна быть 100 Вт/м2. Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

 Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует  провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

  • Серкеты монтажа тенлого пола

  • Ошибки монтажа теплого пола

  • Монтаж под плитку

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео:

Видео:

Видео:

Видео:

монтаж, укладка и подключение устройства, а также как установить термостат и термодатчик

Системы напольного обогрева сегодня стали популярной заменой привычному центральному отоплению.

Некоторые их виды настолько просты, что при должном внимании любой сможет установить теплый электрический пол своими руками.

Как сделать электрический теплый пол своими руками читайте в статье.

Теплый пол (электрический) своими руками

Как установить электрический теплый пол своими руками? Монтаж конструкции начинается с выбора места, где будет закреплен терморегулятор, так как именно от него начнется укладка нагревательных элементов. Самыми покупаемыми среди электрических полов являются нагревательные маты и инфракрасная пленка, так как их укладка не требует заливки стяжки, а сами они настолько тонкие, что практически не влияют на толщину пола.

Для установки устройства электрических теплых полов своими руками нужно выбрать оптимально удобное место, с которого легко будет управлять, и контролировать систему.

Минимальное расстояние от пола должно быть не менее 30 см, а сам прибор нельзя устанавливать так, чтобы его в дальнейшем закрывала мебель или бытовая техника. Если теплый пол монтируется в помещении с повышенной влажностью, то рекомендуется установить термостат за его пределами.

На выбранном месте нужно сделать гнездо для прибора и от него к полу проштробить выемки, куда в дальнейшем будут помещены термодатчик и концы нагревательной системы. Чтобы не повредить кабель и датчик, для них нужно заранее приготовить гофрированные трубки.

Подготовка пола

Подготовка пола:

  1. Следующий этап работы, это подготовка поверхности. Если предстоит укладка нагревательного кабеля, то старое напольное покрытие и стяжка, если она вся в трещинах и сколах, должны быть убраны. Черновое основание нужно залить раствором и дать ему высохнуть. Чтобы работы проводились быстрее, можно применить полусухой тип стяжки.
  2. Следующий шаг – это укладка гидроизоляции, для чего подойдет обычная полиэтиленовая пленка, которая покрывает стяжку с заходом на стены на 10-20 см. По всему периметру необходимо закрепить демпферную ленту, которая будет приостанавливать расширение системы во время ее нагрева.
  3. Последующий шаг – это монтаж теплоизоляции, которая предотвратит потери тепла. Материал для этого выбирается в зависимости от того, где расположена комната и какова функция теплого пола. Например, для дополнительного обогрева подойдет вспененный полиэтилен с фольгированным покрытием. Если помещение теплое и под ним расположена отапливаемая комната, то можно обойтись листовым пенополистеролом.
  4. На слой утеплителя кладется армированная сетка, к которой крепится непосредственно нагревательные элементы, и на этом подготовка поверхности закончена.

Если в раствор для стяжки добавить пластификатор, то можно обойтись без применения армирования.

Укладка нагревательной системы

Монтаж электрического теплого пола своими руками начинается от места, где сделано гнездо для термостата.

Схема укладки пленочного пола предусматривает несколько нюансов, например:

  1. Укладывая первый ряд, нужно отступить от стены на 10 – 20 см.
  2. Если напольное отопление будет единственным источником тепла в помещении, то оно должно покрывать от 70% площади пола (40-50% для вспомогательного обогрева).
  3. При необходимости пленку можно разрезать на куски нужной длины, но только по предусмотренным для этого линиям.
  4. Пленка укладывается медными контактами вниз по направлению к стене с термостатом.
  5. После укладки всей пленки и подсоединения проводов, нужно закрепить термодатчик к нижней стороне пленки и изолировать его.
  6. Последний этап – это укладка всех проводов и закрепление терморегулятора в приготовленном гнезде.

Перед тем, как стелить финишное покрытие, систему нужно протестировать. Пленочный пол хорош тем, что не требует дополнительных затрат и времени на заливку стяжки. Напольное покрытие можно стелить сразу на него.

Укладка нагревательных матов проходит в такой же последовательности. Но после проверки и подключения электрического теплого пола своими руками их нужно залить слоем специального клея или сделать тонкую стяжку.

Включение электрического пола в рабочий режим зависит от нагревательных элементов. Для пленочных полов – это 3-4 дня, для кабельных – 3 недели.

Установка термостата и термодатчика

Укладка электрического теплого пола своими руками заканчивается установкой терморегулятора и термодатчика.

Последний нужно уложить в гофрированную трубку и поместить на поверхности пола между витками кабеля, закупорив предварительно его конец заглушкой, чтобы в него не попала стяжка.

Другой ее конец подводится к термостату, где провода от теплого пола подключаются к нему.

Стяжка

Для кабельного пола обязательным условием является заливка стяжки, которая будет не только фиксировать всю систему на одном месте, но и принимать на себя тепло от нее, отдавая его дальше напольному покрытию. Такая схема напольного обогрева хотя и дольше разогревается, но и остывание происходит более длительное время.

После того, как раствор высох, на него укладывается подложка, а сверху финишное покрытие. Для кабельного пола лучшим вариантом является керамическая плитка, тогда как для планочного пола – специальный ламинат и линолеум.

Так монтируется самодельный теплый пол электрический. Если соблюдать всю последовательность действий и правильно его подключить, то он будет долгие годы радовать своим теплом.

Электрический теплый пол своими руками под плитку, ламинат

Теплый электрический пол позволяет создать в доме тепло и уют. Часто полы промерзают в зимнее время настолько, что не помогают ни ковры, ни тапочки. Поэтому возникает потребность монтировать устройство для обогрева. Сделать это можно без привлечения специалистов, потому что процедура установки системы не очень сложная. В данной статье мы расскажем как сделать электрический теплый пол своими руками под плитку, ламинат и линолеум, рассмотрим различные варианты монтажа, а также покажем фото и видео инструкции.

Предварительные работы

Подготовка

Монтировать электрический теплый пол лучше в теплое время. Это, конечно, не критично, но в теплый сезон заниматься ремонтом пола намного удобнее. К тому же, всегда могут потребоваться такие работы, как заливка нового пола.

  1. В первую очередь надо очистить поверхность. Для этого придется снять доски пола.
  2. Бетон должен быть хорошо промыт и просушен.
  3. Когда поверхность высохла, ее необходимо выровнять, если есть такая необходимость.

Выбор пола

Виды электрических полов

Видов электрических полов очень много. Существуют две основные разновидности таких систем:

  • двужильные;
  • одножильные.

Двужильные лучше всего использовать в детской, спальне и гостиной. Они более дорогие, но, тем не менее, считаются самыми экологичными. Излучение от таких полов минимально.

Одножильные лучше установить в тех местах, где человек бывает не так часто.

Среди всех типов пола самый популярный — Теплолюкс. Однако можно подобрать и другие варианты. Если есть возможность, то при выборе лучше посоветоваться с людьми, которые уже имели дело с такими системами.

Устройство электрического пола

Устройство электрического теплого пола

Перед тем как сделать электрический теплый пол, надо разобраться в его устройстве. Монтаж производится на теплоизолирующем слое, который делается из подходящего для этих целей материала. После монтажа пол заливается раствором песка и цемента. После застывания раствора можно сверху положить любой материал. Это может быть и линолеум, и доска, и другое покрытие.

Электрический пол функционирует благодаря кабелю. Нагревательный кабель принимает электрическую энергию, преобразовывает ее в тепловую и отдает в пространство. Таким образом, пол начинает нагреваться.

Процесс установки

Управление полом происходит с помощью терморегулятора. Кабель, который заливается раствором, очень прочный. По крайней мере, у известных проверенных брендов он может выдерживать температуру до 100 градусов. Ведь в процессе выделения тепла кабель тоже нагревается.

Если оболочка кабеля оказывается непрочной, то может произойти замыкание. Пол придется ремонтировать. Это более трудное и кропотливое занятие, чем просто установка пола. Поэтому надо выбирать системы проверенных компаний и опасаться подделок.

Монтаж пола

Монтаж электрического пола

  1. Перед тем как уложить электрический теплый пол, надо определить, какой длины кабель может потребоваться. Провод обычно укладывается змейкой. Определив длину кабеля, надо выбрать сам теплый пол.
  2. Работы начинаются с проделывания штробы в стене. Это то место, где будет размещаться впоследствии терморегулятор системы.
  3. Далее нужно определиться с теплоизоляцией пола. Существует очень много материалов, которые можно положить под кабель. Главное — учесть, чтобы они не были легковоспламеняющимися и служили долгое время. Оптимальный вариант — минеральная вата. Слой теплоизолятора укладывается на очищенный предварительно пол.
  4. На теплоизолирующий слой укладывается монтажная лента.
  5. К монтажной ленте крепится кабель электрического пола. Укладка кабеля производится змейкой.
  6. Далее надо установить датчик температур. Провод датчика будет располагаться поперек линий кабеля, чтобы передавать данные. На начальном этапе монтируется трубка для этого провода.
  7. Когда прокладываются провода и кабели, надо делать отступ в 5-7 см от стен. Также не следует прокладывать провода близко к системам отопления.
  8. Теперь надо подвести кабель к терморегулятору. Если пол двужильный, то монтируется один конец кабеля, если одножильный — то два.
  9. Необходимо подключить терморегулятор, чтобы завершить основную часть работ. К устройству подключаются три кабеля, которые должны располагаться в трубках. Один из них уже подключен, это кабель пола. Теперь надо подсоединить датчик температур и кабель от распределительного щита. О том, как правильно расположить провода, информацию можно найти на схеме, расположенной на крышке терморегулятора.

Если возникла необходимость более детальных инструкций, можно посмотреть про монтаж теплого пола электрического видео.

Финишные работы

Теплый пол — финишные работы

Пол установлен, но осталось еще проделать ряд работ. В первую очередь, это стяжка пола. Поверхность надо залить цементно-песочной смесью. Затем пол надо оставить в покое до того момента, как стяжка полностью высохнет. Пользоваться электрическим полом в период, пока подсыхает бетон, запрещено.

Надо помнить, что такая поверхность очень чувствительная. На нее нельзя устанавливать тяжелые предметы. Даже если в комнате до этого находилась массивная мебель, самую тяжелую придется удалить.

Когда стяжка затвердела полностью, можно сделать любое другое финишное покрытие. Это может быть линолеум или кафель. Только когда работы по отделке завершены, можно включать теплый пол.

Под ламинат

Хотя электрический теплый пол пользуется большой популярностью, не с каждым напольным покрытием его можно комбинировать. И это объясняется не столько плохой эффективностью греющей системы, а сколько спецификой ее монтажа. Так, греющий кабель сперва укладывается на черновую стяжку. Под кабель настилается отражающий теплоизоляционный материал, который не позволит уходить теплу вниз. После настила обогрева, заливается финишная стяжка, а сверху монтируется ламинат, все с той же подложкой. В результате мы получаем: находящийся кабель в стяжке сперва прогревает бетонный слой, и только после этого тепловая энергия будет поступать к напольному покрытию. Но учтите, что между чистовой стяжкой и ламинатом лежит слой подстилки, которая будет препятствовать прохождению тепловой энергии. Не использовать подстилку под ламинат невозможно, так как этого требует технология.

Также существует другая технология, которая исключает потребность в заливке чистовой стяжки. Сверху кабельной системы настилается защитная пленка и лист ДСП или подобного материала. Но опять же, такие материалы не отличаются достаточной теплопроводностью.

Электрический обогрев под ламинат

Поэтому отсюда напрашивается вывод, что монтаж электрического теплого пола под ламинат не так эффективен, как под плитку или керамогранит, теплопроводность которых на высоком уровне. Если же несмотря на все это, вы решили использовать электрический обогрев под ламинат, то важно помнить, такое отопление никак не будет основным, а только дополнительным. Почему? Это объясняется тем, что при сильном нагреве ламинат начинает выделять в воздух опасные вещества для здоровья людей.

При достижении покрытия температуры 27°С и более, в воздух выделяются пары формальдегида. Они оказывают негативное влияние на организм человека, что приводит к развитию заболеваний дыхательных органов.

ИК пленка под ламинат

Если вы проводите большую часть жизни в помещении, то этот факт важно учитывать. Как известно, человек в сутки пропускает через себя до 20 м3 воздуха, в массе это 25 кг. Что если через легкие будет проходить в такой массе пары формальдегида? Неудивительно, что в вопросе выбора ламината и системы его обогрева следует быть очень внимательным.

Особенности выбора ламината

Не каждый тип ламината можно использовать для комбинации с теплыми полами. Хотя современные планки оснащены прекрасной ламинацией. Этот ламинат имеет высокий уровень по теплоизоляции, а под постоянным нагревом само покрытие не испортится. Но проблема заключается в том, что такой ламинат имеет низкий уровень теплопроводности.

Учитывая это, был разработан новый тип ламината, который также выдерживает постоянный нагрев и имеет высокий показатель теплопроводности. Отличие его заключается в особом слое ламинации. Такой ламинат имеет специальный отличительный знак на упаковке, который допускает его настил на напольное отопление. Его можно прогревать до 28°С без негативных последствий.

Некоторые производители указывают совместимость ламината с тем или иным обогревом. Например, ламинат для водяного пола недопустимо использовать при электрическом обогреве и наоборот.

Другой важный критерий выбора – коэффициент теплового сопротивления (КТС). Чем больше этот показатель, тем большим теплоизоляционным показателем обладает ламель. Так, согласно европейским нормам EN планка должна иметь КТС не более 0,15 м2К/Вт. При этом также учтите и КТС используемой подложки. Например, если выбранный ламинат имеет показатель 0,051 м2К/Вт, а подложка 0,049 м2К/Вт, то сложив эти значения, получается 0,1 м2К/Вт, а это в пределах допустимых норм.

Что будет если КТС будет превышать обозначенную норму? В таком случае система обогрева будет перегреваться, а это отрицательно скажется на продолжительности эксплуатации отопительной системы и всего отопительного пирога.

Уровень КТС зависит от плотности и толщины ламината. Поэтому оптимальная толщина планки для теплого пола считается 10 мм.

Под линолеум

Монтаж электрического обогрева под линолеум также имеет свои особенности. Этот материал требует плавного и равномерного обогрева. Так, мощность обогрева на 1 м2 должна равняться 150 Вт. Этой мощности достаточно для того, чтобы температура воздуха достигала до 28°С, а пол линолеуму будет комфортно передвигаться босиком. В противном случае линолеум будет подвергаться интенсивным тепловым нагрузкам, а это приведет к следующему:

  • из-за расширения материал расслоится;
  • изменение цвета покрытия;
  • в воздух будет выделяться вредное вещество фенол;
  • материал размягчится, что приведет к его разрыву.

Учитывая это, под ламинат подойдет не каждый тип электрического обогрева. Оптимальным будет инфракрасный теплый пол.

Монтажные работы по укладке

Что касается монтажа электрических кабелей под линолеум, то в первую очередь изготавливается ровное основание. Затем также кладется теплоизоляционное покрытие, сама система обогрева и тонкая финишная стяжка. Система оснащается температурным датчиком, который будет контролировать уровень нагрева напольного покрытия. Для такого обогрева следует выбирать линолеум высокого качества. При этом он не должен иметь теплоизоляционный слой, в противном случае это сократит эффективность обогрева.

О технологии монтажа инфракрасного обогрева на пол, вы сможете прочитать в этой статье «Как сделать ИК теплый пол«.

Под плитку

Как было сказано выше, теплый электрический пол под плитку считается самым лучшим вариантом комбинации. При этом можно использовать как готовые маты, так и греющий кабель, который укладывается на монтажную планку. Единственное что важно учесть – некоторые детали при укладке плитки на напольный обогрев. Для приклеивания плитки следует подобрать соответствующий клей, который приспособлен к высоким температурам.

Достоинство электрического обогрева под плитку еще заключается в том, что необязательно заливать финишную стяжку. Это значительно увеличит КПД обогрева. Клей наносится на маты, а потом аккуратно зубчатым шпателем расправляется по всей поверхности пола, заполняя все пустоты. Толщина клея в таком случае должна быть не меньше 5 мм.

В процессе высыхания клея, теплый электрический пол включать нельзя. Клей должен высохнуть в максимально естественной среде. Если же включить обогрев, то клей пересохнет и начнет трескаться. А это, в свою очередь, повредит греющий кабель.

Видео

Процесс монтажа электрического теплого пола подробно рассматривается в следующих видеоматериалах:

Фото

Фиксация на монтажной планке

Электрический теплый пол

Комплект электрического пола

Монтаж плитки на теплый пол

Нанесения клея

Укладка клея

Подключение термодатчика

Подрезка мата

Стержневой теплый пол

Стяжка на теплый пол

Укладка рулонного обогрева

Укладка теплого пола по зонам

Электрический теплый пол своими руками: особенности монтажа, виды, устройство

Теплые полы с электрическим и водным обогревом становятся все более популярными. Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным. Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Нагревательный мат Devi

Стержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Стержневой электрический мат Energy Mat

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» — маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Устройство пленочного нагревателя Heat Plus

Обозначения:

  • А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.
  • В – медная шина.
  • С – серебряная шина.
  • D – покрытие из карбоновых полос.
  • Е – теплоизоляция на основе полиэстера.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

  • расположение, это может быть не только пол, а потолок и стены;
  • тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
  • влажность помещений;
  • тип теплоизоляции;
  • расчет шага и мощности;
  • материал основания, на который будет производиться укладка;
  • тип нагревательного элемента и его мощность.

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Разобравшись с условиями, рассмотрим способы укладки греющего кабеля, разберем 6 вариантов:

  1. Схема монтажа теплого пола на старом основании.
  2. Укладка штробированием.
  3. Технология промежуточной стяжки.
  4. Укладка на теплоизоляцию.
  5. Использование монтажной сетки.
  6. Технология сухой стяжки.

Начнем по порядку.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%. При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Укладка на монтажную ленту

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Пазы под термокабель в ступенях на входе в здание

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Таблица 1. Потеря тепла полами при различной толщине теплоизоляции.

Теплоизоляционный слой (мм) Теплопотери (%)
0 35-38
10,0 20-22
20,0 До 10
30,0 и более

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм. Самое лучше решение — армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

Пример как нужно правильно монтировать ТК на армированную сетку

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка. Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

  • Укладываем теплоизоляцию на старую основу, допускается использовать вместо нее сухую засыпку.
  • Сверху стелется ГВП (не менее 2-х слоев), крепление осуществляется саморезами, в качестве альтернативы можно использовать клей.
  • Швы в местах между листами следует зачистить от заусенец, после чего зашпаклевать.
  • Далее установка производится так же, как в случае со старым основанием.
Правильная укладка «сухого» электрического теплого пола (в разрезе)

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Как правильно класть НК по деревянному перекрытию

Обозначения:

  • А – Укладка НК через пазы в лагах.
  • В – Регулятор температуры.
  • С – Датчик (работает в качестве измерителя температуры).
  • D – Теплоизоляционное покрытие деревянного основания (может использоваться любой негорючий материал, включая сип панели).
  • Е – Армированная сетка.
  • F – Отделка пола, например, ламинат, плитка и т.д., технология не имеет значения.
  • G – фольгированное покрытие.
  • H — Нагревательный элемент (НК) теплого пола.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

  • Термопленка, при расчете ее площади учитывайте, что она не должна стоять под мебелью, поэтому необходимо оставить под нее место. Как показывает практика, площадь инфракрасного нагревательного элемента составляет 70-80% от общей.
  • Расходники: демпферная, монтажная лента и изоляционная лента.
  • Термостат, тепловой датчик и соединительные провода (как правило это все идет в комплекте).

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

  1. Подготавливаем плоскость. Пол очищаем от мусора (для этой цели удобно использовать промышленный пылесос).
  2. Стелим слой термоотражающей подложки, обратите внимание, что фольгированная поверхность должна быть обращена к потолку.
  3. Закрепляем застеленную подложку монтажным скотчем.
  4. Производим укладку ИК-пленки в согласно составленному плану, при этом необходимо следить, чтобы медные полосы были обращены к полу. Процесс требует аккуратности, нельзя допускать наслоение (перехлест) нагревательных элементов электрических полов. Важно, чтобы медные полосы смотрели на пол
  5. Фиксируем уложенную ИК-пленку строительным скотчем.
  6. Устанавливаем заклепки для соединительных проводов, инструмент для этого идет в комплекте с лентой.
  7. Изолируем места подключения изолентой, после чего наклеиваем сверху еще одну ее полоску.
  8. Производим соединения и изолируем их изоляционной лентой. Надеваем изоляторы на места соединений, если их нет, используем изоленту
  9. Производим подключение термостата и термодатчика согласно прилагаемой к руководству схемой.
  10. Подключаем термостат к бытовой электросети и проверяем работу теплого пола.
  11. На заключительном этапе производится укладка финишного покрытия.
Закрываем пленку финишным покрытием.

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Пример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткой

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен. Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т.д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

Терморегулятор Grand Meyer, обладает массой функций, например, установкой времени нагрева

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Помимо стоимости у теплого пола есть и другие преимущества, а именно:

  • Низка инертность, время прогрева и выход на рабочую мощность значительно выше, чем у водяного аналога.
  • Равномерный нагрев помещения, в водяные системы греют неравномерно, в чем легко убедиться, если подключить к полу инфракрасные датчики или посмотреть на него с помощью тепловизора.
  • Простота монтажа, позволяющая произвести установку самостоятельно.
  • Обрыв соединения приведет к тому,

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается. С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Демонтаж теплого пола

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Недостаток.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

DIY Электрические полы с подогревом - Kezzabeth

Если вы еще не знаете (я упоминал об этом только миллионы раз, но на всякий случай, если вы новый читатель здесь), в настоящее время у нас нет какой-либо формы центрального отопления. . В конечном итоге мы будем инвестировать в энергоэффективные электрические радиаторы для спален, и мы уже вложили деньги в дровяную горелку для нижнего этажа. Проблема с этой настройкой в ​​том, что, когда горелка для журналов не работает, на нижнем этаже все равно будет чертовски холодно. Так что пол с подогревом определенно был тем, что мы хотели для кухни.Он может установить таймер, который сработает еще до того, как мы проснемся, он не использует пространство на стене, как традиционный радиатор (что ВЕЛИКОЛЕПНО, потому что здесь нет места на стене!), А электрический пол с подогревом также распределяет это тепло больше. равномернее по комнате, чем стандартный радиатор тоже!

Имея небольшой бюджет, я знал, что теплые полы своими руками были для нас единственным вариантом. На рынке так много брендов, что сложно понять, какой продукт выбрать. Я поискал по всей всемирной паутине, прежде чем в конце концов остановился на бренде ProWarm.У них не только беспрекословная политика замены, если вы повредите кабели, и пожизненная гарантия, но они также очень хороши и имеют хорошие отзывы! Вы можете ошибиться?

Таким образом, в комплект на самом деле входит почти все, что вам нужно для установки - грунтовка, изолента, ролики, собственно кабели и термостатический регулятор. Единственное, чего в нем нет, так это изоляционных плит, что является необязательным, но рекомендуется в зависимости от типа черного пола. Вы можете купить комплект различных размеров и 3-х различных мощностей.Наш комплект представляет собой квадратный 7-метровый комплект с максимальной мощностью 2000 Вт, который рекомендуется для помещений, где он будет основным источником отопления. Что касается затрат, я купил комплект в магазине eBay, «Магазин теплых полов», за 132 фунта стерлингов, что на 50% меньше, чем фактический веб-сайт магазина теплых полов, где термостат также продается отдельно! Я не совсем уверен, являются ли магазин eBay и официальный веб-сайт одной и той же компанией - они кажутся очень похожими даже по дизайну ... но тогда почему такая резкая разница в цене? В любом случае, это была настоящая и чертовски выгодная сделка!

Итак, я подумал, что поделюсь процессом, через который мы прошли, чтобы установить его, сколько стоит сделать DIY, и в целом поделится своим опытом.Напоминаем, что вот как комната выглядела раньше:

Если вы заинтересованы в установке собственного электрического теплого пола - я также настоятельно рекомендую посмотреть некоторые видеоуроки на веб-сайте магазина теплых полов!

Шаг 1 - Установка изоляционных плит

Какой смысл в теплых полах, если вы в конечном итоге нагреете только холодный бетонный пол под ним? (Предполагая, что вы здесь кладете на бетон - идите со мной!) Изоляционные плиты настолько важны, чтобы гарантировать, что тепло идет вверх, а не вниз.Вы можете получить несколько разных типов досок разной толщины в зависимости от того, на какой поверхности вы их используете. Мы выбрали самые тонкие и дешевые, потому что у нас очень ограниченный бюджет, и мы также не можем позволить себе добавить слишком большую высоту к полу (толщина плитки уже составляет 22 мм!), Но, очевидно, толще, наверное лучше. Доски, которые мы используем, в основном представляют собой вспененный материал. Он поставляется в виде жесткого листа, и его можно разрезать обычным ножом, чтобы вставить его в нужное место, чтобы покрыть весь пол.Они также были от того же продавца eBay по ВЫГОДНОЙ цене менее 3 фунтов стерлингов за доску!

Когда мы кладем на бетон, он приклеивается к полу обычным гибким плиточным клеем (убедитесь, что он подходит для использования с подогревом пола!). Самая сложная часть этого заключалась в том, чтобы убедиться, что внизу нет воздушных карманов, но в остальном это было действительно быстро и заняло меньше дня. В комплект также входит грунтовка, которая казалась чем-то вроде водного раствора ПВА, который вы сначала наносите на бетон, что, я думаю, вероятно, просто помогает с адгезией.Если вы кладете на дерево, доски просто прикручивают.

После установки мы заклеили стыки изолентой, это обеспечит полную водонепроницаемость и отсутствие потертостей по краям и их поднятия. Некоторое время иметь полностью синий пол было определенно немного странно, хотя собакам это нравилось - я думаю, что все может быть лучше, чем твердый бетонный пол, когда ты собака!

Шаг 2 - Размещение датчика термостата

Если вы используете термостат с подогревом пола, вам необходимо отвести часть изоляционной плиты (и потенциальный черновой пол), чтобы датчик был установлен заподлицо с полом.Датчик должен быть установлен на расстоянии 30 см от стены в подходящем месте, где вы сможете провести провода, чтобы подключить его к сети и системе управления. Если вы используете очень толстую изоляционную плиту, вам, вероятно, просто нужно вырезать кусок плиты. Но из-за того, что у нас он очень тонкий, нам также пришлось врезаться в бетонный пол. Мы сделали это, просверлив несколько отверстий, а затем используя стамеску по камню, чтобы вырезать остальные. Датчик также будет питаться по отдельному кабелепроводу (это упрощает замену в будущем, если он когда-либо сломается), поэтому вам также необходимо учитывать его ширину.

Шаг 3 - Прокладка нагревательных кабелей

Электрические полы с подогревом передаются по очень длинному кабелю. Чтобы он работал правильно, они должны быть равномерно расположены, не слишком близко и не слишком далеко друг от друга, и в основном просто правильно уложены. Очень важно, чтобы вы купили пол с подогревом подходящего размера, так как провода нельзя перерезать. Если вам нужно 7,6 м в квадрате, вам нужно будет купить только 7-метровый комплект. Вы можете купить кабели как в проигрыше, так и в виде мата. Наличие его на коврике означает, что половина работы уже сделана, так как провода уже проложены и равномерно разнесены.Если у вас очень квадратная или прямоугольная комната, лучше всего подойдут коврики.

Если вам нужно приспособить какие-либо необычные углы, углы или неподвижную мебель, то сетчатые части матов можно разрезать, чтобы освободить провода, и разместить их соответствующим образом, продолжая тот же рисунок и убедившись, что провода расположены одинаково. Затем провода можно просто приклеить изолентой. Я рекомендую сначала закрепить все провода неплотно, чтобы убедиться, что вас устраивает общая схема, прежде чем возвращаться и закреплять их должным образом.Я обнаружил, что прокладка проводов была методом проб и ошибок. Очевидно, вы не можете пересекать провода, поэтому неудобные углы и углы могут потребовать некоторой обработки, чтобы убедиться, что область достаточно покрыта, с оптимальным использованием кабелей.

Поскольку это кухня, очевидно, что полы с подогревом под шкафами не нужны. Вы также не хотите укладывать пол с подогревом в тех местах, где на полу будет постоянная мебель или какие-либо покрытия, которые могут вызвать перегрев кабелей.Их также нельзя класть под плинтусы.

Если вы беспокоитесь о том, чтобы повредить кабели во время установки, вы также можете приобрести мультиметр, чтобы отслеживать электрическое сопротивление. Набор сообщает вам, каким должно быть значение сопротивления, а проведение измерений во время их прокладки в основном дает вам уверенность в том, что вы не повредили кабели в процессе.

Вы также должны обратить внимание на расположение кабелей и на то, где именно они проложены.В комплект входит сетка для этого, и это также важно передать новым домовладельцам в будущем.

Шаг 4 - Покрытие самовыравнивающимся составом

Этот шаг не совсем обязателен, но он помогает защитить кабели, если вы не собираетесь сразу укладывать пол, а также значительно упрощает укладку плитки, если вам нужен именно такой вариант покрытия пола. Вам не придется беспокоиться о том, чтобы повредить кабели шпателем, и это также гарантирует, что кабели будут полностью закрыты, поэтому нет воздушных карманов, которые могут вызвать их перегрев (что может произойти при плохой укладке плитки!).

Для нас это было несложно. Мы никогда не использовали самовыравнивающуюся смесь до и после всего процесса теплого пола, сделанного своими руками, эта часть была самой сложной! Самая большая ошибка, которую я совершил, заключалась в том, чтобы действовать в одиночку. Оказалось, что ведра для смешивания занимают больше времени, чем я ожидал, а выравнивающая смесь схватывается быстрее, чем я был готов. Поскольку я был один, у меня не было готового следующего ведра сразу после укладки первого. К тому времени, когда у меня было готово второе ведро, выравнивающая смесь на полу была уже слишком затвердевшей, чтобы правильно слиться вместе.Все закончилось ошибкой. В итоге мне понадобилось больше выравнивающей смеси, чем я купил, что тоже было небольшой катастрофой. В принципе, это было не весело.

Концепция проста; вылейте, разложите, а все остальное он сделает за вас. НО обязательно убедитесь, что у вас есть кто-то, кто смешивает ведра, пока вы разливаете и разливаете, чтобы следующая партия была готова к отправке без ожидания. Да, и купите больше, чем вы думаете, что вам нужно!

В итоге все обошлось, но пришлось пожертвовать выравнивающим составом по краям, где будут агрегаты.Чтобы сэкономить на плитке, мы все равно не собирались выкладывать плитку под шкафами - но это, очевидно, не очень идеально, поскольку это означает, что выравнивающая смесь проседает к краям. Я буду бороться с этим дополнительным клеем, но вот и все - определенно сделай сам, что пошло не совсем по плану.

Шаг 5 - Добавьте пол!

Когда самовыравнивающаяся смесь высохнет, вы можете укладывать пол прямо поверх, конечно же, убедившись, что он подходит для полов с подогревом! Мы используем толстую плитку из известняка, которая подходит, хотя, очевидно, она нагревается намного дольше.У меня были опасения, будет ли пол с подогревом работать даже при такой толщине, но все, что я читал в Интернете, говорило, что он будет работать, это просто означает более длительное время нагрева, хотя плитка должна намного лучше сохранять тепло.

Если вы укладываете плитку, вы все равно хотите убедиться, что под плиткой нет воздушных карманов, так как для эффективной работы вам нужен полный контакт. Я дам вам краткий обзор моей плитки здесь, но я сохраню это для другого поста, правда

Шаг 6 - Подключение!

И все! Пригласите своего электрика, подключите провода, и все готово.Мы еще не подключили нашу проводку, поэтому я пока не могу дать вам обзор или полные текущие расходы, но я обещаю, что сделаю следующий пост о том, стоило ли все это в ближайшее время. Так что остерегайтесь этого!

В целом мне удалось сделать это своими руками всего за пару дней (исключая время укладки плитки, которое я чертовски медлим!), И это действительно было не так уж и сложно, особенно если мы купили наши кабели заранее. лежал на коврике. Это оказалось действительно очень доступным, поскольку большая часть стоимости приходилась на самовыравнивающуюся смесь, которую, я думаю, я мог бы получить гораздо дешевле, если бы заказывал пакеты вместе - ошибка моей половины из-за неправильных измерений!

Я настоятельно рекомендую попробовать это самостоятельно и проверить eBay, где есть доступные цены на отопление 😉

Стоимость:

ИСКЛЮЧАЯ ПЛИТКУ И КЛЕЙ ДЛЯ ПЛИТКИ
(округлено до ближайшего фунта)

Приобретены новые инструменты:
Мультиметр 13

р.

Используемые материалы:
- Изоляционные плиты £ 52
- Клей для изоляционных плит £ 50
- Самовыравнивающийся состав £ 88
- Комплект UFH и термостат £ 132

Всего: 335 фунтов стерлингов

Теплые полы своими руками: советы по установке, которые необходимо прочитать

Если вы ремонтируете хотя бы одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно.Хотя традиционно это может включать в себя покраску и декорирование, нет причин, по которым вам не следует рассматривать возможность установки теплого пола (UFH) самостоятельно. Но важно правильно выбрать комплект или систему теплого пола своими руками.

1. Подумайте о теплопроизводительности

Помещение, которое вы хотите отапливать, хорошо изолировано, как новая пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечивать ваш комплект DIY UFH.Не уверены, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.

2. Выберите качественную систему или комплект

Есть старая пословица, которая гласит: «Если вы покупаете дешево, вы платите дважды». Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.

3. Выбирайте низкопрофильную систему

Когда вы ремонтируете собственность и устанавливаете UFH на существующий пол, важно выбрать низкопрофильную систему, которая сводит к минимуму любые нарушения в оборудовании и фурнитуре.Некоторые системы добавляют всего 15 мм общей высоты. Наша линейка LoPro ® включает популярные решения для теплого пола с подогревом, которые доступны в виде простых в установке комплектов OneZone ® .

Мы спросили мнение специалиста по DIY Джона из Warton Woodworks о UFH:

«Многие дома становятся все более открытыми, что означает ограниченное пространство на стенах для традиционных радиаторов. Полы с подогревом - это эффективный способ обогрева большой комнаты открытой планировки, освобождая место на стене для мебели.” - Джон Уортон из Warton Woodworks

4. Примите во внимание вес системы УВГ

Это может показаться странным для рассмотрения, но не следует упускать из виду логистику перемещения компонентов UFH туда, где они должны быть. Если вы планируете установку теплых полов своими руками, вы, вероятно, не захотите таскать тяжелые компоненты на поддонах в нужную часть дома. Если это вызывает беспокойство, выберите легкую систему, и ваша спина скажет вам спасибо.

5.Всегда привлекайте сантехника для завершения установки

Любой компетентный домашний мастер может установить компоненты для пола из набора UFH - полезно при ограниченном бюджете! Но когда дело доходит до установки коллектора и прокладки трубопроводов обратно к котлу, необходимо вызвать сантехника. Они смогут завершить установку, ввести UFH в эксплуатацию и еще раз проверить, работает ли система должным образом.


«Теплый пол более эффективен по двум причинам.Во-первых, вы чувствуете, что вам теплее, чем есть на самом деле, поскольку вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно нагревает всю комнату, что помогает избавиться от холодных пятен. В целом, пол с подогревом помогает сэкономить деньги на счетах за отопление, поскольку сокращает время его включения ». - Джон Уортон из Warton Woodworks

LoPro

® Lite - идеальная система теплого пола своими руками

Легкая, низкопрофильная, универсальная и абсолютно сухая, LoPro ® Lite - это модернизированная система теплого пола, которая была разработана с учетом простоты установки.Последнее дополнение к отмеченной наградами линейке LoPro ® от Nu-Heat, LoPro ® Lite доступно как в виде системы для всего дома, так и в виде высококачественного набора для подогрева полов OneZone ® DIY для влажных (теплая вода) полов для одноместные комнаты или зоны.

LoPro ® Lite состоит из предварительно проложенных плит EPS (пенополистирола) с высокой плотностью, которые обладают отличной прочностью при точечной нагрузке и добавляют всего 15 мм (высота монеты 5 пенсов) к существующему уровню пола перед полом. палуба.Пластины диффузора устанавливаются на прямых участках панелей для улучшения распределения тепла от 10-миллиметровой трубки FastFlo, а затем поверх панелей и трубки UFH можно положить стандартный настил из ДСП перед укладкой напольных покрытий.

LoPro

® Max и LoPro ® 10 систем теплого пола

LoPro ® Max - еще один низкопрофильный вариант, также доступный в виде спроектированной системы теплого пола для всего дома или в виде комплекта для теплого пола OneZone ® DIY.Он обеспечивает более высокую тепловую мощность, что делает его идеальным для помещений, которые трудно отапливать, например, зимних садов или садовых комнат. LoPro ® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.

LoPro ® 10 - это наше отмеченное наградами оригинальное низкопрофильное модернизируемое решение для обогрева, доступное в виде спроектированной системы теплого пола для всего дома. LoPro ® 10 плавает над существующим полом и является сверхтонким (всего 15 мм). Система в основном сухая, с небольшим количеством самовыравнивающегося состава, необходимого для покрытия предварительно проложенных трубок UFH.

Узнайте больше о LoPro ® Системы теплого пола своими руками

А как насчет систем электрического теплого пола своими руками?

Помимо влажных полов с подогревом, в которых используется теплая вода и трубы, мы также предлагаем систему электрического теплого пола своими руками. Nu-Heat ElectroMat ® OneZone ® - это простой в установке комплект, идеально подходящий для отделанных плиткой помещений, таких как ванные комнаты или кухни.

«При использовании традиционных методов обогрева плитка для пола может ощущать холод на ногах круглый год.Тем не менее, пол с подогревом делает напольную плитку приятной и теплой, обеспечивая желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается, нагревая вас с головы до ног. Плитка для пола будет оставаться теплой в течение некоторого времени, даже если отопление выключено ». - Джон Уортон из Warton Woodworks

Электрический теплый пол

своими руками легко и быстро установить, но он экономически эффективен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите отапливать большие помещения, мы рекомендуем системы теплого пола для влажных полов, например LoPro ® .

Как Nu-Heat может помочь с теплыми полами своими руками?

Вне зависимости от ситуации или критериев проекта Nu-Heat может предоставить решение UFH, которое подойдет вам. Мы можем посоветовать, какие части установки вы можете выполнить, а какие потребуется помощь установщика. Независимо от того, хотите ли вы спроектированную систему для всего дома или комплект для подогрева пола своими руками, наша дружная команда предложит советы экспертов, чтобы убедиться, что вы получаете лучшее соотношение цены и качества. Просто позвоните нам, чтобы узнать больше.

Позвоните по телефону 01404 549770 или [email protected], чтобы обсудить решения для теплого пола для вашего дома.

Основы теплого теплого пола | Сделай сам

Лучистое напольное отопление - это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Как работает теплый пол?

Это нововведение в домашнем отоплении обеспечивает тепло в доме из-под пола.Это эффективный метод обогрева, который работает необычным образом - вода или вода проходит через трубку из полиэтиленгликоля в полу. Вода в трубке излучает тепло в конструкцию. Это эффективный и экономичный способ обогрева дома.

Пропуск горячей воды под полом - или гидроника - становится все более популярным в жилых домах благодаря гибкой пластиковой трубке PEX - прочной полиуретановой трубке, срок службы которой составляет более 100 лет.Он змеиным образом проходит под полом и использует весь пол в качестве системы распределения тепла.

Комфорт и эффективность - две причины, по которым новым домовладельцам нравятся системы теплых полов. Комфорт, по сути, является преимуществом №1, так как здесь теплые ноги и холодная голова. А поскольку используется весь пол, это чрезвычайно эффективная система. Эстетичность - еще одна причина, по которой некоторые домовладельцы любят эту систему. Система отопления остается скрытой под полом; в поле зрения нет вентиляционных отверстий или радиаторов.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Три типа теплых полов

Существуют три системы излучающих полов, которые можно применить в доме:

  • Полы из лучистого воздуха - Не удерживают большое количество тепла, поэтому они используются в основном в коммерческих зданиях.
  • Электрические лучистые полы - Прекрасно справляются с обогревом любого дома, но они очень дороги.
  • Гидравлические или жидкостные полы - Они стоят меньше и поэтому чаще используются в жилищном строительстве.

Лучистое напольное отопление - это распределительный центр для дома за счет использования пола и прокладки труб по всему полу, умеренной температуры воды и бетонирования. В домах используются красивые кафельные, мраморные и шиферные полы, но они ледяные. Благодаря лучистому подогреву пола можно получить красивый пол и комфорт при ходьбе босиком.

Использование системы водяного пола - отличный способ обогреть дом, но ее также можно использовать в меньших масштабах, например, в подвале.

Примечание : Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, вашему строителю потребуется нанять специализированных подрядчиков с опытом работы в этой области.

Установка системы теплого пола

Есть две категории установки для водяного теплого пола - влажный и сухой.Мокрая установка чаще всего применяется на первом этаже.

Вот пять шагов к мокрой установке на уровне земли:
1. Выкопайте землю, которую нужно отапливать. Это будет под-база.
2. Добавьте слой изоляции, чтобы создать основу, на которую будет уложена остальная часть системы пола.
3. Добавьте арматуру в пространство. Это добавит прочности системе пола.
4. Добавьте пластиковую трубку, привязав ее к арматурному стержню для поддержки.
5. Используйте бетон, чтобы создать плиточный фундамент для пола.

При установке системы теплого пола на верхних этажах дома наиболее распространенный метод называется «сухой монтаж», при котором трубы подвешиваются под черным полом между балками.

Janes Radiant - Комплекты для теплого пола «Сделай сам»

Горячая вода или электричество своими руками

Мы вам поможем

Установите свою собственную систему лучистого отопления

Сделай сам

Узнайте все о

Преимущества лучистого отопления

Установить собственную систему теплого пола теперь проще, чем когда-либо

С 1986 года мы спроектировали и установили более 10 000 систем лучистого отопления во всех типах проектов - от жилых до легких коммерческих и многоквартирных.С 2010 года мы рады поделиться этим опытом с тысячами таких же домашних клиентов, как вы, помогая им сэкономить от 40% до 60% стоимости лучистого отопления, сделав это самостоятельно и сэкономив на дорогостоящих установках.

Наши изделия для лучистого отопления разрабатываются с нуля, индивидуализируются и рассчитываются под ваш конкретный проект. Затем мы предварительно собираем, тестируем и отправляем напрямую вам, без посредников. Наши пакеты поставляются с полными инструкциями по установке, что позволяет быстро и легко установить их прямо из коробки без каких-либо проблем с гидравликой.

Независимо от того, являетесь ли вы новичком или экспертом или просто нуждаетесь в небольшом руководстве, Janes Radiant предоставит вам наши экспертные советы, подробные проекты и схемы трубок. Мы доступны для вас на протяжении всего процесса и при необходимости поддерживаем все наши продажи специализированной технической поддержкой.

То, во что мы верим сегодня, - это именно то, во что мы верили, когда начинали более 25 лет назад. Обеспечьте самые удобные и эффективные продукты лучистого отопления для тех, кто хочет лучшего, и теперь вы можете сделать это сами.Мы приглашаем вас поговорить с нашими консультантами по продажам по телефону с понедельника по пятницу с 7:00 до 17:00 по тихоокеанскому стандартному времени или через форму быстрой оценки на этом веб-сайте.

Решения для лучистого тепла своими руками

Мы с гордостью предоставляем решения для отопления самого высокого качества


22.08.2018 Мы приобрели комплект излучающего пола у Janes Radiant Heating и встроили его в бетонный пол нашего нового дома. Мы предложили комплект между 3 компаниями, и цены были близки, но нам больше всего понравилось качество материалов и оборудования Janes Radiant Heating.Мы с женой установили комплект и были счастливы, когда он был закончен! Janes Radiant Heating были рядом с нами на каждом этапе пути, чтобы поддержать нас, как и их поставщики (особенно Rehau), они были великолепны. Мы связались с ними по крайней мере 25 раз во время установки, и они всегда поддерживали нас, даже по ночам и в выходные! Установка прошла гладко и прошла заведомо трудным государственным инспектором. Мы не закончили установку на 100%, но самая сложная часть позади. Мы настоятельно рекомендуем лучистое отопление Janes для всех, кто хочет установить систему лучистого отопления, вы не ошибетесь.Спасибо, Джейн! Майк и Ким в Айдахо
29.07.2010 Я посмотрел на несколько местных компаний, которые занимаются обогревом полов в новой комнате, которую мы только что добавили, и мы решили использовать инфракрасное отопление Janes. Наш проект был завершен несколько недель назад, и мы очень счастливы. Последующие действия, которые они сделали, были такими же, как и любые другие, которые мы проводили в отношении подрядчиков. Судя по всему, они также предлагают наборы для самостоятельной сборки, которые могут заглянуть в будущее. Очень рекомендую Janes Radiant Heating!
Джейсон А.
29.07.2010 Я купил напольную водяную систему отопления у компании Джейнс. Я могу сказать об этой компании только хорошее. Они предоставили мне все необходимое для работы над этим проектом и сделали это за половину стоимости профессиональной работы. Они даже составили схему расположения труб, используя мой план этажа, который я им отправил. Коллектор был изготовлен на заказ для моего приложения. Техническая поддержка, которую я получил через Боба Пейзера, была фантастической. Мы уже некоторое время используем эту тепловую систему, и она безупречна.Определенно пятизвездочная рекомендация от меня.
Кен Дж.
23.08.2018 Я строитель из Калифорнии, последние 3 года устанавливаю системы подогрева полов и использую лучистое отопление Джейнс. Их продукты великолепны, а поддержка превосходна. Они классные.
Кортни Х.
13.10.2018 Еще один довольный клиент! Не самый дешевый, но от планирования до доставки и дальше, отличное обслуживание клиентов! Хотел «прикрутить» из коробки блок, и они доставили.Для моей маленькой каюты это был правильный выбор.
Рэй С.

У нас есть решения для лучистого отопления для любого проекта

Посмотреть примеры установки

Позвоните Джейнс Радиант прямо сейчас и получите информацию, необходимую для начала работы с первоклассным решением для обогрева пола.

или отправьте быстрое предложение сейчас

9 простых шагов по установке электрического водяного отопления

Жидкая ошибка: внутренняя

Некоторые проекты, сделанные своими руками (DIY), кажутся проще, чем другие.Вешаете новое зеркало в ванной? Без проблем! Красить стену, чтобы придать комнате свежий цвет? Сделанный! Но более крупные проекты, в том числе установка вашей собственной системы теплого пола, могут показаться наиболее подходящими для профессионального подрядчика.

Несмотря на то, что установка лучистого тепла должна быть выполнена правильно, чтобы обеспечить наилучшие результаты, WarmlyYours Radiant Heating создал удобный для дома продукт, который устанавливается за девять простых шагов и имеет встроенные тесты и вспомогательные средства, которые помогут сделать процесс таким же безопасным и простым, как возможный.

Никаких разочарований, только гордость. И приятные теплые полы, которые будут встречать вас каждое утро.

Вот девять шагов, которые предлагает WarmlyYours для успешной укладки полов.

1. Начните с плана этажа.

Важным шагом к беспроблемной установке является начало вашего проекта с профессионального плана этажа. Просто измерьте площади, которые вы будете обогревать, и пропустите те области, которые вы не хотите: туалеты, вентиляционные отверстия, туалетные столики, шкафы, острова и т. Д.Здесь вы найдете советы по точному измерению комнат. После того, как у вас будут измерения, отправьте их в WarmlyYours онлайн, и вы получите индивидуальный план этажа (обычно в течение дня), в котором показано, как максимально эффективно обогреть вашу комнату и какой продукт вам нужен.

2. Закажите свои материалы.

Ваш индивидуальный план этажа показывает вам, какой рулон, мат или кабель для утепления пола необходимы вашему конкретному проекту и сколько это будет стоить. Позвоните по телефону 800-875-5285 или посетите сайт www.warmlyyours.com, чтобы разместить заказ.

Рассмотрите возможность добавления проверки цепи от WarmlyYours. Это небольшое устройство информирует вас о коротком замыкании в цепи или обрыве системы во время его установки. Это одна из основных проблем домашних мастеров и источник многих ужасов, связанных с установкой. Избавьтесь от драмы и просто прикрепите это простое изделие к коврику во время установки. Сигнал тревоги звучит, если что-либо повреждает цепи. Просто проверьте область, над которой вы только что работали, или посмотрите, куда все только что ступили, чтобы исправить проблему, и двигайтесь дальше.Посмотрите это видео о том, как подключить Circuit Check к коврику для установки.

Вы также можете добавить в корзину комплект для сварки. Если проверка цепи предупреждает вас о том, что кто-то наступил на провод и сломал или порезал провод, этот комплект предоставит вам все аксессуары, необходимые для ремонта. Используйте предварительно нарезанные термоусадочные трубки, обжимной соединитель и заземляющую ленту с высокой проводимостью, чтобы создать надежное, влагозащищенное соединение и уверенно продолжить установку.

Эти два аксессуара от WarmlyYours помогают обеспечить плавную и успешную установку, избавляя вас от многих проблем и знаков вопроса.

3. Проверьте свою продукцию.

Как только вы достанете электрическую систему теплого пола WarmlyYours из коробки, вам следует проверить ее с помощью цифрового омметра. Тест должен быть в пределах 15 процентов от значения, указанного на этикетке UL.

4. Осмотрите черный пол.

Осмотрите поверхность черного пола и убедитесь, что удалили всех врагов, чтобы обеспечить гладкую укладку, например, острые края или заостренные предметы (например, скобы, открытые гвозди и т. Д.). Все это может повредить нагревательный элемент. Когда зона свободна, обратитесь к предоставленному плану установки и отметьте участки на полу, где будут находиться постоянные тяжелые приспособления. Примечание. Для установки системы вам понадобятся следующие инструменты: цифровой омметр, ножницы, степлер, проверка цепи, рулетка и пистолет для горячего клея. Наличие под рукой набора для сварки - приятный бонус.

5. Начните установку!

Следуйте инструкциям на плане этажа и разверните рулон сетки в правильном направлении.Помните, что нагревательный кабель должен быть направлен вниз. Это защищает нагревательный кабель в процессе установки.

Когда дойдете до поворота, просто разрежьте сетку по всей длине, стараясь не порезать нагревательный кабель . Возьмите оставшуюся часть нагревательного кабеля и переместите ее на место, чтобы начать следующий пробег.

Сформируйте нагревательный кабель произвольной формы, если вам нужно обойти объект или угол. На индивидуальном плане этажа участки произвольной формы отображаются в виде волнистой линии со стрелкой.Этот символ сопровождается единицей измерения в круге, который указывает количество удаляемой сетки.

После обрезки ленты отделите нагревательный элемент и удалите сетку. Оттуда вручную поместите нагревательный элемент в виде змеевика и прикрепите его к полу горячим клеем или скотчем. Лучше всего поддерживать расстояние 3 дюйма, подобное расстоянию между нагревательными роликами, для максимальной удельной мощности.

Убедитесь, что нагревательные ролики расположены прямо, когда вы их закрепляете, и что между нагревательными кабелями есть необходимое расстояние.В зависимости от типа покрытия для крепления нагревательного рулона к полу можно использовать горячий клей или скобы.

6. Установите датчик.

При установке датчика поместите его между нагревательными кабелями, следя за тем, чтобы они не перекрывали друг друга. Проденьте датчик между сеткой или приклейте датчик горячим клеем, чтобы он надежно удерживался на месте и не сдвигался при нанесении раствора.

7. Проверьте еще раз.

С помощью цифрового омметра снова проверьте валки, чтобы убедиться, что они находятся в хорошем рабочем состоянии.Это важный шаг. Напоминаем, что тест должен по-прежнему находиться в пределах 15 процентов от значения, указанного на этикетке UL.

Затем подключите WarmlyYours Circuit Check, чтобы убедиться, что в системе нет короткого замыкания.

8. Подключите к термостату.

После того, как ваши тесты подтвердят, что ваши нагревательные ролики работают правильно, позвольте профессиональному электрику подключить ваш термостат WarmlyYours, следуя инструкциям, прилагаемым к термостату.

9. Установите настил.

Завершите проект, установив пол по вашему выбору. Трудно ждать, но прежде чем включать систему лучистого отопления, убедитесь, что вы дали раствору и раствору достаточное количество времени для застывания.

Это девять простых шагов, которые сделают вас от новичка своими руками до короля или королевы своими руками! Помните, что если у вас возникнут какие-либо вопросы, техническая поддержка WarmlyYours всегда готова помочь! Специалисты доступны круглосуточно и без выходных, чтобы помочь с любыми проблемами, возникающими во время установки.Просто позвоните по телефону 800-875-5285.

Вот и все! Вы можете наслаждаться своими лучистыми полами с подогревом! Вероятно, они вам понравятся вдвойне, поскольку вы успешно установили их самостоятельно.

Если вы хотите увидеть эти девять советов в действии, посмотрите это видео.

* Примечание. Полные инструкции по установке см. В руководстве по продукту.

Как правильно сделать теплый пол своими руками

Для тех, у кого есть опыт работы в домашних условиях и которые привыкли выполнять сложные и сложные проекты по благоустройству дома, комплект электрического теплого пола своими руками, который поставляется в комплекте с нагревательными кабелями или матами, термостатом, датчиками пола и подробными инструкциями, может быть идеальным, а проект, который вы можете ' Жду, чтобы начать.Однако для тех, у кого нет опыта, будет ли комплект электрического подогрева пола своими руками правильным выбором или лучше оставить это профессионалам?

Профессиональная установка полов с подогревом всегда предпочтительнее, но с качественными наборами DIY на рынке (Comfort Heat предлагает отличный ассортимент наборов DIY) многие люди теперь предпочитают устанавливать свои собственные полы с подогревом и экономить деньги на монтажных расходах. Если вы подумываете об установке собственного теплого пола в доме, вот несколько вещей, о которых вам нужно подумать.Более того, если вы не на 100% уверены, что справляетесь с поставленной задачей, оставьте это на усмотрение местных специалистов и попросите специалистов Comfort Heat установить для вас теплый пол.

Следуйте инструкциям

Убедитесь, что ваш комплект для электрического теплого пола, сделанный своими руками, снабжен подробными пошаговыми инструкциями, которые позволят любому, у кого есть базовый опыт работы с домашним хозяйством или домашним мастером, справиться самостоятельно. Прежде чем приступить к работе, ознакомьтесь с инструкциями и убедитесь, что у вас есть все необходимое.Не забывайте, что вам нужно отключить сеть и сделать зону максимально безопасной во время установки, поэтому вам нужно подготовить свои инструменты и содержимое комплекта, а также пространство, в котором вы работаете. .

Проведите исследование

Инструкции, которые вы получите, подробны и просты для выполнения, но всегда лучше провести исследование заранее и убедиться, что вы на 100% уверены в том, что происходит. Если вы ищете видео на YouTube, обязательно смотрите видео, в которых описывается установка той же системы теплого пола.Если вы не можете найти видеоролик о модели, которую планируете установить, просмотрите обучающие видеоролики, но все же следуйте инструкциям шаг за шагом.

Обратитесь за помощью (если она вам нужна)

Даже те, кто имеет большой опыт работы в домашних условиях, иногда теряются, поэтому, если вы не уверены в чем-то в инструкции или что-то не имеет смысла, спросите специалиста. Поскольку лучше перестраховаться, чем сожалеть.

Что входит в комплект для электрического теплого пола?

В эти комплекты входит все необходимое для самостоятельной установки новой системы теплого пола, в которое, помимо подробного руководства с пошаговыми инструкциями, также входит:

  • Трубка напольного датчика
  • Схема проектирования кабелей
  • Удерживающая сетка, полоса или лента
  • Металлические зажимы / кабельные стяжки
  • Электрические нагрузки и электрические схемы
  • Электронный настенный термостат с датчиками температуры пола
  • Cable Watchdog (для предотвращения повреждений во время установки).

Если вы готовы самостоятельно установить систему теплого пола, Comfort Heat предлагает водяное отопление для новых домов и комплекты электрического теплого пола, которые подходят для существующих домов и удовлетворяют потребности всех домохозяйств. Если вы хотите получить расценки или поговорить с членом команды о своем проекте, не стесняйтесь обращаться по телефону в Comfort Heat сегодня по телефону 02 9979 8600.

Полы с подогревом | Что можно и чего нельзя делать своими руками

Системы теплого пола / полы с подогревом.

Системы напольного отопления становятся все более популярными. Практически каждая реконструкция ванной комнаты, которую мы выполняем, с полом из плитки, оснащена системой подогрева полов. В немалой степени это связано с тем, что системы отопления стали намного доступнее.

После установки множества различных типов и марок систем напольного отопления мы определили нашу любимую марку и тип. Электрический теплый пол SunTouch (www.sun-touch.com) - это то, с чем мы предпочитаем работать.Как и у других брендов, он бывает разных конфигураций, форм и размеров.

Для ремонта ванных комнат, которого мы делаем много, лучше всего подойдут нагревательные маты или нагревательный провод. Одним из огромных преимуществ SunTouch перед некоторыми из его аналогов является то, что это довольно энергосберегающая система. Почти для всех ванных комнат с подогреваемым полом требуется только одна выделенная электрическая линия 110 В 12-2, чтобы комфортно обогреть до 200 квадратных футов пола.

Как и многие другие системы теплого пола, комплекты SunTouch включают маты и нагревательный провод.Если вы занимаетесь своими руками и планируете установить свою первую систему теплого пола, примите во внимание несколько советов:

1 . Наймите электрика для прокладки выделенной линии электропередачи 110 В 12-2 для вашей системы подогрева пола. Это хорошая идея не только для решения всех вопросов, связанных с разрешениями на электрооборудование, но, прежде всего, для вашей собственной безопасности. Прокладка выделенной электрической линии от вашего центра нагрузки (панели выключателя) - это очень сложная процедура, которую необходимо выполнять правильно!

2 .Помните: вам не нужно устанавливать систему отопления под каждым квадратным сантиметром вашего кафельного пола. Вся плитка, представляющая собой изделие из камня, имеет очень хорошую теплопроводность. Это означает, что если у вас есть площадь пола 5х7 футов, которую вы хотите согреть, то нагревательного мата 4х6 футов, расположенного по центру пола, будет вполне достаточно.

3 . Подумайте об использовании напольных ковриков вместо нагревательного провода. Хотя нагревательный провод предлагает гораздо большую гибкость в управлении распределением тепла по всему полу (особенно если ваш пол не прямоугольной формы), а также возможность «точечного обогрева» - нагревательные маты несколько проще и проще устанавливать. сам.

4 . При установке системы подогрева пола, будь то напольный коврик или нагревательный провод, убедитесь, что у вас есть сигнализация непрерывности, такая как «Громкий рот», постоянно подключенная к коврику или нагревательному проводу. Установка системы обогрева занимает некоторое время, и пока вы это делаете, вы будете ходить по ней, сидеть на ней и несколько раз ронять инструменты на провод. Если вы повредите нагревательный провод во время установки, «Громкий рот» немедленно подаст звуковой сигнал. Нет ничего хуже, чем повредить провод и, не зная об этом, положить на него плиточный пол, затем включить систему отопления и ………… Ничего …….

5 . Если вы решили установить нагревательный провод вместо мата, не забудьте очень внимательно следовать инструкциям производителя по установке. Одна из самых важных вещей, которые вы можете сделать при установке нагревательного провода, - это сохранить расстояние между проводами на уровне 2 дюймов или более.

6 . Независимо от того, устанавливаете ли вы нагревательный провод или коврик, очень важно, чтобы ваши провода и маты были как можно плотнее и как можно ближе к полу. Помните: ваша система подогрева пола становится основой для плитки, и все недостатки будут отражены в вашей плиточной работе, что сделает вашу плиточную работу намного более трудоемкой, поскольку вы все время будете тратить на борьбу с ухабистым грунтовым слоем.

7 . Очень важно не включать систему отопления сразу после укладки плитки. Вопреки распространенному мнению, что раствор, который вы использовали для укладки плитки, застынет быстрее, если вы нагреете его, включив систему отопления - это может испортить вашу плиточную работу. Большинство клеев / растворов для плитки отверждаются в результате процесса, который называется «гидратация».

Раствору действительно нужна влага, чтобы оставаться внутри смеси как можно дольше. Если вы введете тепло и ускорите испарение влаги, раствор НЕ застынет, он просто высохнет, что приведет к очень слабому сцеплению между плиткой и плиточным основанием.

Решили ли вы установить пол с подогревом самостоятельно или наняли профессионала, такого как Corvus Construction, вы будете очень счастливы, когда впервые ступите босиком на поджаренную теплую плитку.

Одна вещь, которую я часто слышу от своих клиентов, которые решили установить систему пола с подогревом во время ремонта своей ванной комнаты: «Большое спасибо за то, что настоятельно рекомендовали нам использовать полы с подогревом».

Related Post

2021 © Все права защищены.
