Электрический теплый пол под ламинат – особенности укладки

1 Виды электрических теплых полов

1.1 Кабельный

1.2 Тонкий нагревательный кабель

1.3 Нагревательные маты

1.4 Инфракрасный пленочный

2 Инструкция выполнения работ по шагам

2.1 Подготовка пола (стяжка)

2.2 Монтаж нагревательных элементов

2.3 Установка датчиков температуры и терморегулятора

2.4 Укладка ламината на кабельный пол

2.5 Укладка ламината на пленочный пол

3 Видео

4 Выводы

Уютный дом – мечта любого человека. И каждый хозяин старается сделать так, чтобы в доме была комфортная атмосфера для проживания. Идея с отоплением помещения через пол не нова, ей более двух тысячелетий, появилась она еще в Древнем Риме. С появлением ламинированного покрытия к ней стали обращаться все чаще. Благородство цвета и разнообразие фактуры, удобство монтажа – все это сделало ламинат популярным отделочным материалом. Но ходить босиком по его прохладной поверхности некомфортно и летом.

На полках строительных магазинов лежат различные виды электрического теплого пола, в том числе и под ламинат. Удобство системы в полной автономности, ее можно уложить самостоятельно или привлечь специалистов. Единственный минус – высокое потребление электричества. Но и эту проблему легко решить, регулируя степень нагрева и выключая систему, когда в дополнительном отоплении нет необходимости.

Поэтому популярность таких систем растет. Производители ламината стали выпускать коллекции с маркировкой «возможность укладки на теплый пол», чтобы повысить спрос на свои коллекции. В состав МДФ-плит входит формальдегид, который при нагревании испаряется, отравляя окружающий воздух. Поэтому для теплых полов подбирается покрытие с низким содержанием вредного вещества. Да и сами электрические системы сильно отличаются друг от друга. Чтобы не ошибиться в выборе, стоит изучить подробнее виды, свойства, монтаж популярного материала.

Виды электрических теплых полов

Принцип действия отопительных систем, расположенных под напольным покрытием, одинаков. Электрический ток нагревает термоэлементы, которые передают тепло дальше. Отличие как раз в типе нагревателей – это кабельная система или пленочная, построенная на инфракрасном излучении. Одна из разновидностей кабельной системы – термоматы. Каждая из них имеет свои преимущества и недостатки. Выбирая теплый пол, следует учитывать величину обогреваемой площади помещения, тип напольного покрытия, другие нюансы.

Кабельный

Электрический теплый пол – это специальный нагревательный кабель, уложенный в виде змейки на сетчатую основу из капрона или металла. Расстояние между петлями – не более 10-15 см. Конструкция монтируется на ровную поверхность, затем ее заливают бетонной стяжкой высотой не меньше 3 см. Последующий монтаж ламината идет по стандартной схеме.

Основные преимущества:

• Благодаря равномерной укладке кабеля поверхность ламината нагревается одинаково по всей площади.
• Система не нарушает дизайн интерьера, на поверхности виден только термостат, регулирующий температуру подогрева.
• Одним кабелем можно обеспечить отопление смежных помещений, что заметно снизит затраты.

Наряду с достоинствами у системы есть определенные недостатки, которые могут повлиять на окончательный выбор.

• Использование одножильного кабеля усложняет работу тем, что он должен начинаться и заканчиваться в одном месте. К тому же у него более сильное электромагнитное излучение, чем у двужильного.
• Высокое потребление электроэнергии связано с тем, что часть тепла уходит на прогрев бетонной стяжки. Если укладывать сверху ламинат, то надо выбрать подложку, которая будет пропускать тепло.
• Нельзя монтировать кабельную систему под диванами и шкафами, где почти нет теплообмена с воздухом – возможен перегрев и выход из строя.

При выборе кабельного электрического теплого пола следует отдавать предпочтение двужильному кабелю.

Тонкий нагревательный кабель

Это такая же электрическая кабельная система, только сечение кабеля меньше, чем у обычного. Преимуществом является невысокая стяжка, которой заливается тонкий кабель, надежность и механическая прочность конструкции. На прогрев уходит меньше времени и электроэнергии, поэтому при монтаже под ламинат тонкому кабелю уделяется больше внимания.

Нагревательные маты

Чтобы упростить обустройство электрического теплого пола, нагревательный кабель стали укладывать змейкой на полимерную сетку промышленным способом и выпускать готовые к монтажу маты. Благодаря этому они получили неоспоримое преимущество перед кабельной системой.

• Заметно сокращается время установки. Не надо рассчитывать расстояние между нагревательными элементами, рулон из сетки просто раскатывается по поверхности бетонной стяжки.
• Легко подогнать под любую геометрию комнаты. Полимерную основу можно нарезать на необходимые фрагменты, не задевая кабель.
• От каждого термомата выводится «холодный конец» кабеля, к которому подключается термостат. Через него задается необходимая температура нагрева системы.

Нагревательные маты не обязательно заливать бетонной стяжкой. Они просто укладываются на выровненную поверхность, а сверху настилается напольное покрытие, чаще всего ламинат.

Инфракрасный пленочный

Электрическая система на пленке обладает дополнительными плюсами по сравнению с другими отопительными системами. Термопленка – это собранная на пленочной пластиковой основе электрическая схема из медной токопроводящей шины, карбоновых нагревателей и серебряного покрытия. Ламинат нагревается благодаря инфракрасному излучению, работающему аналогично солнечным лучам.

• Главное преимущество инфракрасной пленки– удобство монтажа, экономия времени и средств, возможность произвести все работы самостоятельно. Укладка выполняется «сухим» методом, без стяжки и клея, под любое напольное покрытие, в том числе и ламинат.
• Еще один немаловажный плюс – экономное потребление электроэнергии по сравнению с другими электрическими теплыми полами. Равномерный постоянный обогрев всей площади возможен при минимальном расходе электричества.
• Не уменьшает высоту помещения при использовании под ламинированное покрытие, поскольку толщина инфракрасного пленочного теплого пола составляет всего 0,23 – 0,47 мм. Эта цифра почти не влияет на параметры уложенного ламината.
• Помимо практической помощи в поддержании комфортной температуры в доме, инфракрасная электрическая система дарит оздоровительный эффект. Мощность излучения соответствует человеческому организму, тепловые лучи подавляют патогенные микроорганизмы, поддерживая хорошее самочувствие.
• Пленочный теплый пол не боится механической нагрузки, его можно укладывать и под тяжелую мебель, и в общественных местах.

При нагревании ламината, уложенного на инфракрасную пленку, уровень паров формальдегида в окружающем воздухе не увеличивается.

Недостаток у материала только один – высокая цена. Но если сравнивать общие расходы на системы теплого пола, то инфракрасная пленка обойдется не дороже других материалов.

Разобравшись в преимуществах и недостатках теплых полов самое время узнать, как провести монтаж собственными силами. Выяснить, каковы тонкости в укладке различных систем, о чем надо побеспокоиться заранее.

Подробнее о том, какой ламинат подойдет для укладки на электрический теплый пол, читай в статье «Какой лучше выбрать ламинат для теплого пола»

Инструкция выполнения работ по шагам

Каждая нагревательная электрическая система сопровождается подробным описанием технологии укладки под ламинат, порядком действий, чтобы при монтаже своими руками у исполнителя не возникало вопросов. Но перед началом работы необходимо провести пошаговую подготовку поверхности под электрический теплый пол.

1. Тщательно очистить основание от грязи и мусора, заделать все ямки и трещины цементным раствором, если неровностей много, сделать бетонную стяжку, укрепив раствор металлической сеткой.
2. Проложить фольгированную ленту для теплоизоляции основания и уменьшения потерь тепла, скрепив полосы скотчем.
3. Определить точку установки терморегулятора, который должен располагаться не ниже 0,3 метра от уровня пола, и подготовить стену для прокладки силового кабеля и термодатчика.

Подготовка пола (стяжка)

Поверхность бетона, на котором будет монтироваться электрическая система подогрева, должна быть ровной. От этого зависит долговечность эксплуатации и теплого пола, и ламината. На неровностях напольное покрытие ломается, вздувается, появляются трещины. Поэтому важно провести цементно-песчаную стяжку, положив для усиления вниз металлическую сетку.

• Основание размечается на метровые участки, для контроля уровня бетонного слоя устанавливаются маячки.
• Приготовленная в нужной пропорции смесь выливается на сетку.
• Широким правилом выравнивается горизонтальное положение уровня стяжки.

Подробно ознакомиться с различными способами подготовки пола под ламинат можно в статье «Лучшие способы сделать пол под ламинат идеально ровным»

После полного застывания, где-то через месяц, подготовленный бетонный пол закрывается теплоизоляционным материалом (подложкой). Это предохранит от тепловых потерь и обеспечит равномерный обогрев по всей площади. При укладке электрической системы на деревянное основание теплоизоляция не обязательна, поскольку дерево обладает низкой теплопроводностью.

Монтаж нагревательных элементов

После подготовки основания можно приступать к монтажу электрического теплого пола под ламинат. Этот шаг зависит от типа системы, поэтому при укладке нагревательных элементов необходимо действовать строго по инструкции.

Еще до раскладки кабельной системы необходимо составить схему расположения кабеля, рассчитать его длину и ширину, определить мощность, способную обогреть комнату. И только потом начинать монтаж.

• Зафиксировать начальную точку и разложить нагревательный элемент змейкой или спиралью. Следует избегать места, где будет стоять мебель, и не приближаться к стенам ближе, чем на 15-20 см.
• Расстояние между проводами не менее 5 см, не допускается перехлест и касание нагревательных элементов. Это приведет к перегреву и выходу из строя всей конструкции.
• Убрать термодатчик в гофрированную трубку и положить между изгибами теплового кабеля, а идущий от датчика провод спрятать в подготовленный канал на стене, ведущий к терморегулятору.
• Подключить провода и проверить работу системы в тестовом режиме. Если кабель нагрелся, то все хорошо. Отключив электричество, можно приступать к заливке теплого пола цементно-песчаной смесью.
• Обязательно начертить на бумаге точный план-схему расположения всех элементов системы, это поможет локализовать и отремонтировать вышедший из строя участок.

Если для отопления выбраны электрические маты, то работа заметно упрощается – на них не делается цементно-песочная стяжка. Ламинат укладывается сразу на термоматы. В остальном действия повторяются. Необходимо провести предварительные расчеты, определить покрываемую площадь и начертить схему раскладки деталей. При монтаже проследить, чтобы нагревательные элементы не оказались рядом, установить датчик и подключить систему к терморегулятору.

Еще легче своими руками укладывать под ламинат инфракрасный пленочный теплый пол.

• Составляется схема расположения нагревательных элементов, пленка нарезается по обозначенным линиям на фрагменты нужного размера, но не более 10-15 метров.
• Затем детали раскладываются по плану на расстоянии в 20 см от стен медными шинами вниз и скрепляются скотчем.
• С нижней стороны пленки к черной полосе подсоединяется термодатчик, а к краям медных полос прикрепляются зажимы с проводами. Все контакты тщательно изолируются.

Работа должна быть аккуратной. Нельзя накладывать один кусок пленки на другой, на нагревательные элементы нельзя наступать. После подключения к терморегулятору и тестовой проверки система готова к укладке ламинированного напольного покрытия.

Установка датчиков температуры и терморегулятора

Чтобы обеспечить равномерный подогрев электрического пола, необходимо установить между нагревательными элементами термодатчик, который будет контролировать температуру нагрева. Он должен быть изолирован от попадания пыли, влаги и находиться не меньше, чем в полуметре от стены, на которой закреплен терморегулятор. Основная задача датчика – передавать информацию об уровне нагрева. В зависимости от настройки, термостат будет включать или отключать систему, тем самым снижая энергопотребление теплого пола.

Прибор имеет наружное и внутреннее подключение. В первом случае терморегулятор закрепляется на стене, а подводящие провода закрываются пластиковым коробом. При внутреннем подключении в стене делается выемка, в которую вставляется термостат. «Холодный» конец кабеля и провод от термодатчика убираются в гофру и прячутся в специально проложенном канале в стене. И только после этого приступают к окончательной укладке ламината.

Самый простой термостат настроен на определенную температуру воздуха в комнате. Как только она становится выше, прибор на время отключает теплый пол. Программируемый терморегулятор может выполнять несколько функций, в зависимости от заданной программы:

• поддерживать заданную температуру воздуха, включая и выключая обогрев;
• включаться в установленное время, например, перед возвращением хозяев с работы, и выключаться, когда дома никого нет, сохраняя минимально допустимую температуру;
• изменять уровень нагрева в зависимости от времени суток, помогая сэкономить электроэнергию.

Современные модели включаются в настройки «умного дома» и часто управляются дистанционно.

Укладка ламината на кабельный пол

Приступать к укладке ламината можно только после полного высыхания цементно-песчаной стяжки, которой заливается нагревательный кабель. Чтобы улучшить теплообмен, не надо использовать подложку, а сразу собирать покрытие. Но тогда повысится шумовой фон. Если без подложки не устраивает, то подойдут тонкие листы полистирола или специальные изоляционные материалы.

Подробнее о выборе подложки под ламинат на теплый пол читайте в статье «Подложка под ламинат на систему «Теплый пол»

На электрические маты ламинированное напольное покрытие укладывается по обычной схеме, так как нет бетонной стяжки, и тепло легко проходит сквозь подложку.

Укладка ламината на пленочный пол

Наиболее удобный способ настелить ламинат на теплый пол – использовать инфракрасную пленочную систему. Поскольку стяжка здесь не требуется, для защиты токопроводящей поверхности от механических повреждений и попадания влаги сверху настилается плотная полиэтиленовая пленка.

Для улучшения теплообмена и снижения вредных испарений к напольному покрытию предъявляются следующие требования:

• толщина ламинированной доски должна быть в пределах 6-8 мм;
• класс ламината – 32 или 33 с замковыми соединениями;
• в качестве подложки не рекомендуются пробковые маты.

При монтаже электрического пола под ламинат сохраняется обязательный температурный зазор между стеной и покрытием.

О выборе толщины ламинированных досок под теплый пол читайте в статье «Толщина ламината – важная характеристика при выборе покрытия»

Видео

Многие владельцы квартир при обустройстве теплых полов под ламинат хотят всю работу выполнить своими руками, без приглашения специалистов. Подробное видео поможет понять процесс, узнать о профессиональных тонкостях, внимательно изучить наиболее сложные ситуации. Видеоролик покажет разницу между электрическими системами и поможет сделать правильный выбор.

Выводы

В заключение хотелось бы коротко напомнить об основных особенностях монтажа электрических теплых полов под ламинат своими руками. Тогда работы пройдут на хорошем профессиональном уровне.

• Перед укладкой обязательно составить схему расположения нагревательных элементов, будь то тепловой кабель, электрические маты или инфракрасная пленка, требующая заземления.
• Проанализировав способы монтажа различных систем, выбрать простой вариант, не требующий специальных знаний.
• В целях экономии проводов устанавливать терморегулятор посередине помещения.
• Монтаж должен происходить так, чтобы в случае ремонта иметь доступ к любому участку конструкции.
• В квартире с низкими потолками отдать предпочтение пленочному варианту, поскольку он почти не влияет на толщину напольного покрытия.

По завершении работ, когда теплые полы смонтированы, а ламинат настелен, потребуется обязательная пауза в три-четыре дня перед вводом в эксплуатацию. С началом отопительного сезона прогревание системы до оптимальной температуры происходит постепенно, с ежедневным увеличением на 5-6 градусов. Точно так же делается снижение до полного отключения.

Электрический теплый пол под ламинат своими руками

Какой неповторимый уют и приятную атмосферу в доме создает тепло! Для тех, кто не любит мерзнуть, укутавшись в плед, и для тех, кому надоело ходить по дому в тапочках – предлагаем самостоятельно сделать теплый пол. В этой статье мы рассмотрим вариант установки электрического теплого пола под ламинат. Это один из самых бюджетных вариантов создания теплого пола, но, тем не менее, очень удачный и практичный. Электрический теплый пол обладает рядом преимуществ.

К преимуществам теплого пола стоит отнести то, что такая система обогрева может быть, как дополнительной, так и основной. Теплый пол не сушит воздух и создает благоприятный микроклимат в доме или квартире. Такой вид отопления положительно сказывается на здоровье людей, особенно полезен для тех, кто страдает болезнями легких.

Электрический теплый пол под ламинат своими руками

Полы такого типа экологически чистые, они подходят даже для теплиц и мест, где обитают животные, не навредив им. Преимуществами является и то, что такие полы влагостойкие и термоустойчивые. Теплый пол не занимает места в помещении, в отличии от обогревателей, батарей и конвекторов. Отличительной чертой теплого пола является то, что желаемая температура достигается очень быстро, и есть возможность поддерживать нужную температуру на протяжении любого времени. Стоит отметить, что такой вид отопления наиболее долговечен. Вам не придется постоянно что-то ремонтировать или менять.

К минусам теплого пола можно отнести, разве что, большое потребление электроэнергии. Есть мнение о том, что от электрических теплых полов происходит излучение. Но стоит отметить, что это можно сравнить с излучением от холодильника или чайника.

Список преимуществ теплого электрического пола можно продолжать бесконечно. Это отличный вариант для утепления вашего дома. Если вы не хотите тратить деньги и платить за установку теплого пола в вашем доме, то вы сможете установить его самостоятельно. Сейчас вы убедитесь в том, что это совсем легко и просто и не требует больших затрат и усилий.

Содержание

1. Виды теплого электрического пола
2. Кабельный теплый пол
3. Видео – Стяжка пола по маякам. Пошагово
4. Видео – Стяжка пола по маякам
5. Видео – Как подключить кабельный теплый пол к терморегулятору
6. Инфракрасный теплый пол
7. Пошаговая установка теплого инфракрасного пола
8. Видео – Монтаж инфракрасного теплого пола
9. Полезные советы

Виды теплого электрического пола

Вид пола	Материал	Плюсы	Минусы	Как работает
Кабельный	Кабель	Наиболее бюджетный вариант, быстро нагревается	Энергопотребление	От электричества, равномерно нагреваясь
Инфракрасный	Пленка, нагревательные элементы	Быстро нагревается, полезен для организма	Более высокая цена	От электричества, нагревается равномерно

Виды теплого электрического пола

Теперь отдельно рассмотрим монтаж каждого вида теплого пола своими руками.

Кабельный теплый пол

Кабельный теплый пол. Структура кабеля

Такой вид теплого пола нагревается благодаря тому, что греется сам кабель, нагревая при этом пол. Существует два вида такого кабеля: одножильный и двужильный.

Как устроен теплый пол

Одножильный кабель имеет один провод, закрытый обмоткой. Такой кабель должен начинаться и заканчиваться в одном месте. Это очень важно, ведь иначе не произойдет замыкание, а в следствие провод не станет нагреваться. Такой провод нужно начинать и заканчивать у терморегулятора, а это может усложнить работу. Электромагнитное поле у одножильного кабеля примерно в 5 раз больше, чем у двужильного. Поэтому, устанавливать его рекомендуется в комнатах и помещениях где вы проводите не много времени, например, в ванной.

Строение резистивных кабелей (справа двухжильный, слева – одножильный)

Двужильный кабель не обязательно должен начинаться и заканчиваться в одном месте. Вы можете укладывать такой провод так, как вам удобно. Это существенно снизит затраченное на монтаж время. Вся установка такого кабеля займет не более 5-6 часов. У двужильного кабеля электромагнитное поле намного слабее, чем у одножильного, что является большим плюсом. Такой кабель больше, чем одножильный, подойдет для спальных комнат. Цена его, соответственно, немного выше, чем у одножильного.

Схемы подключения к одножильного и двужильного кабеля для теплого пола

Шаг 1. Определяемся с местом размещения и длиной кабеля

Теплый пол лучше всего укладывать в местах, где нет крупной мебели и габаритной бытовой техники. Если кабель будет расположен под массивными предметами, то в этих местах он будет перегреваться и будет более подвержен перегоранию. Это значительно уменьшит его долговечность. В случаях, когда мебель находится на ножках, можно не обходить такие места, а устанавливать теплый пол под такими элементами мебели.

Теплый пол лучше всего укладывать в местах, где нет крупной мебели и габаритной бытовой техники

Теперь необходимо определиться с тем, какой метраж такого кабеля вам нужен. Измерьте ширину и длину вашей комнаты. Теперь рассчитайте нужную вам длину провода, при учете, что кабель укладывается параллельно или спиралевидно, с оптимальным расстоянием 5-15 см. друг от друга.

Имея на руках конкретные цифры, отправляйтесь в магазин. Для монтажа теплого пола вам понадобится:

1. Кабель.
2. Терморегулятор.
3. Стяжка для пола.
4. Теплоизоляционная лента (размер определяется площадью вашей комнаты).

кабельный теплый пол

Шаг 2. Выравниваем пол

Для начала выравниваем пол стяжкой для пола. На самом деле – это очень важный момент. От качества стяжки пола напрямую зависит долговечность напольного покрытия. При неправильной стяжке пола появляются трещины, а в следствие – деформация самого напольного покрытия. Так как же выполнить стяжку пола так, чтобы в дальнейшем не возникло проблем? Давайте рассмотрим этот важный вопрос.

Для теплого пола самым лучшим вариантом станет цементная стяжка или гипсовая сухая смесь. В стяжке пола важное значение имеют: толщина заливки, пропорции смешивания, интервалы между заливками и многое другое. Перед началом работы, поверхность, на которую будут класть стяжку, следует промыть или обработать средствами для улучшения адгезии. Также не будет лишним положить под низ металлическую сетку.

Кладем металлическую сетку

Теперь делим пол на метровые полосы, отделяем их маячками для понимания высоты и уровня стяжки и таким образов заливаем стяжку для пола.

Устанавливаем маячкиФиксация маячков

Уровень залитого пола должен быть равномерным и обязательно строго горизонтальным. Это очень важный момент ведь в ином случае, будут неровности и напольное покрытие будет деформироваться в этих местах.

Заливка пола цементно-песчаной смесьюРазравниванием пол правиломЗавершающий этап стяжки пола

Даем ему застыть столько, сколько этого требует инструкция. В среднем это занимает около месяца.

Видео – Стяжка пола по маякам. Пошагово

Видео – Стяжка пола по маякам

Шаг 3. Покрываем пол теплоизоляционной лентой по всей площади комнаты

Покрываем пол теплоизоляционной лентой по всей площади комнаты

Шаг 4. Укладываем кабель

Укладываем кабель

Разметьте на полу места, в которых будет находиться кабель. Кабель распределяем удобным для вас способом – спиралью или параллельно.

Обратите внимание! При укладке кабеля, планируйте его расположение так, чтобы провода не пересекались между собой, соблюдайте нужное расстояние, не менее 5 см друг от друга.

Шаг 5. Устанавливаем терморегулятор

В стене делаем углубление под кабель, проводим по этому желобку провод на нужную вам высоту и устанавливаем терморегулятор. Выбрать нужный регулятор вам помогут компетентные продавцы.

Устанавливаем терморегулятор

Обратите внимание! Для долговечности, провод, подведенный к терморегулятору лучше поместить в пластиковую гофрированную трубку.Теперь начинайте укладывать кабель по размеченным местам. Если вы уложили кабель по всему полу и подсоединили его к терморегулятору, то основная часть работы позади. Теперь проверьте, работает ли кабель. Для этого, не на долго подключите его к электричеству, если он начнет греться, то вы сделали все правильно.

Шаг 6. Заливаем пол цементной стяжкой для пола

Проверяем, что точно отключили провод от электричества, разводим раствор, как указано в инструкции и равномерно заливаем весь пол по всему периметру толщиной 3-5 см, этого будет достаточно. Теперь нужно дать полу хорошо просохнуть. На это уйдет целый месяц, но, чтобы в дальнейшем не возникло каких-либо проблем, лучше придерживаться этого совета и не спешить.

Заливаем пол цементной стяжкой для пола

Спустя месяц подсоедините датчик температуры, кабель и терморегулятор к электричеству. Снова проверьте, греется ли пол. Если все в порядке, то смело можете начинать укладывать сверху ламинат. Установка электрического отопления пола при помощи кабеля завершена!

Монтаж кабельного теплого пола

Видео – Как подключить кабельный теплый пол к терморегулятору

Инфракрасный теплый пол

Этот тип теплого пола считается наиболее подходящим под ламинат и другие варианты покрытия. Инфракрасный электрический пол, как и кабельный, очень прост в установке. Вам не придется тратить много сил, энергии и даже не придется тревожить соседей шумом.

Структура инфракрасного теплого пола

Такой тип теплого пола устанавливается легко и просто, а так же имеет массу плюсов:

1. Равномерный прогрев комнаты.
2. Всегда теплое напольное покрытие.
3. Температура внизу комнаты даже теплее, чем вверху.
4. Экологически чистые материалы.
5. Экономит электроэнергию больше, чем кабельный.

Инфракрасный пол очень полезен для организма, так как вырабатывает инфракрасные лучи с такой же мощностью, как и человеческий организм. Благодаря инфракрасному излучению можно вылечиться от многих болезней и реабилитироваться после операций и травм. Таким образом, установив дома пол из инфракрасной пленки вы сможете оздоровить свой организм сидя на диване или занимаясь домашними делами.

В наше время ИК пленка пользуется большим спросом, тем не менее, она должна быть куплена у проверенных поставщиков. Это поможет избежать всяческих проблем в дальнейшем. При покупке будет уместно попросить сертификаты безопасности и качества продукции.

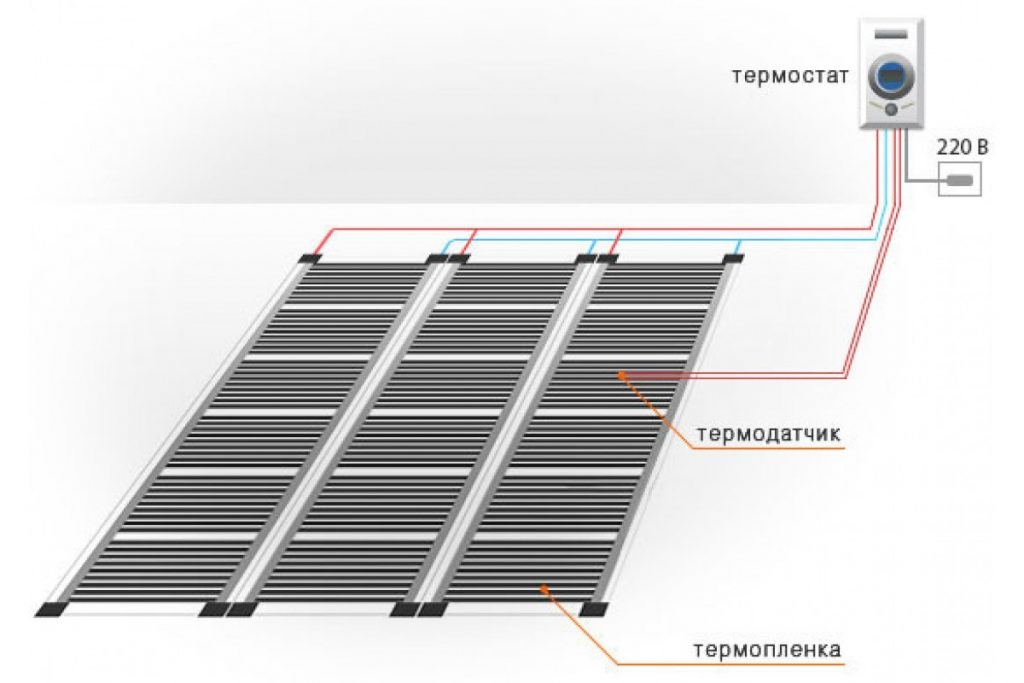

Схема монтажа инфракрасного теплого пола

Пошаговая установка теплого инфракрасного пола

Что понадобится для установки:

1. Теплоотражающее покрытие.
2. Термостат (обычно, идет в комплекте).
3. Инфракрасная пленка.

Инфракрасный теплый пол

Шаг 1. Очищаем поверхность

Перед началом работы хорошо очистите пол, если есть такая необходимость, то выровняйте его с помощью выравнивающей смеси или стяжки для пола. Как правильно это сделать описано выше. Убедитесь, что сделали заземление и что комната достаточно прогрета.

Выравнивание пола перед укладкой инфракрасного теплого пола

Обратите внимание! При температуре ниже 0 градусов такие работы проводить запрещено категорически.

Шаг 2. Покрываем теплоизоляцией

Теперь покройте пол теплоотражающим покрытием по всей поверхности пола. Точно определитесь с тем, в каких местах будет стоять мебель и бытовая техника – там теплый пол устанавливаться не будет. Это предотвратит места под мебелью от перегрева и вам не придется тратиться на большее количество материала.

Покрытие пола теплоизоляцией

Шаг 3. Разрезаем и укладываем ИК пленку

Разрезание пленки на полосы происходит строго по размеченным линиям. Вырежьте полосы такой длины и ширины, какая вам необходима для монтажа. Размещаем пленку на полу медной полосой вниз. Контакты от инфракрасной пленки выводим на стену, туда, где, немного позже, у вас будет находиться терморегулятор.

Отрезать рекомендуется по специально предназначенным полосамУкладываем пленку медными элементами вниз

Шаг 4. Подключаем к питанию

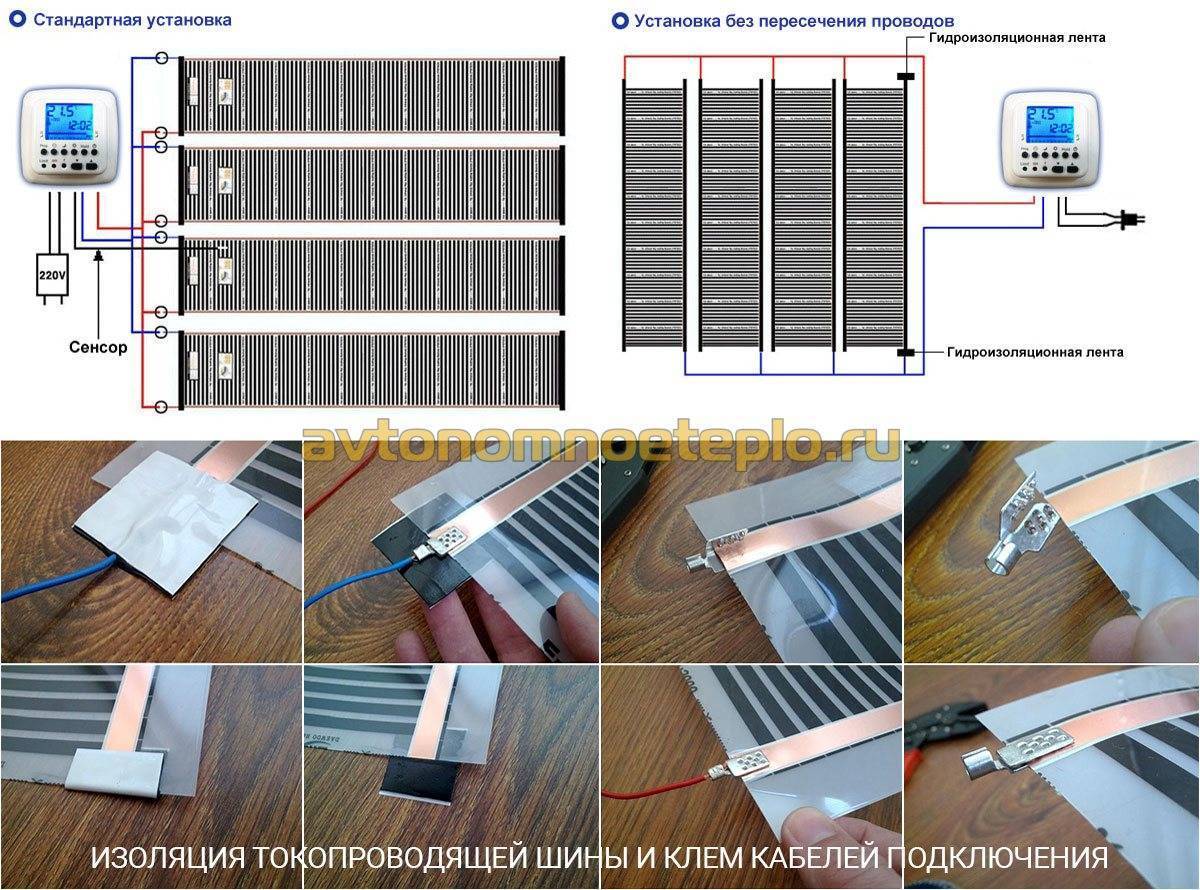

Подключаем пленку к электричеству с помощью специальных прищепок, которые, впоследствии, изолируем. Также битумная изоляция необходима в местах, где была разрезана пленка.

Изолируем открытые участки токопроводящей шины и серебряных контактов, которыми она присоединяется к графитовым нагревателям

Шаг 5. Подключаем датчики температуры и тоже изолируем места соединения

Обратите внимание! Датчики температуры (терморегулятор) играет важную роль в монтаже теплого пола. Благодаря терморегулятору вы можете поддерживать в комнате определенную заданную температуру или менять ее в течение суток. Так же, благодаря терморегулятору вы существенно снизите затраты на электроэнергию.

Схема подключения питания, датчика температуры и контура пола к терморегулятору

Шаг 6. Проверяем и подключаем к электричеству

Если вы закончили с укладкой пленки, в последний раз проверьте, все ли места соединений вы заизолировали. Если все в порядке, то можно приступать к подключению теплого пола к электричеству. Если после подключения к сети нет сильно перегревающихся мест и искр, а пол греется равномерно, то можно приступить к укладке ламината.

Обратите внимание! Перед укладкой ламината покройте ИК пленку сверху простой клеенкой, и можете начинать укладку ламината.

Пошаговая установка теплого инфракрасного пола

Инфракрасный теплый пол готов к использованию! Теперь вы знаете как, без всяких усилий, своими руками сделать теплый пол! Какой именно вид теплого пола установить вы сможете решить сами или, почитав отзывы людей, которые уже отдали предпочтение тому или иному виду теплого пола.

Видео – Монтаж инфракрасного теплого пола

Полезные советы

1. Проверьте материал на качество. Обратите внимание на то, чтобы на инфракрасной пленке не было никакого мусора или вздувшихся пузырей, маркировка должна быть четкая, не размытая. Провод для теплого пола должен быть широким. Узкий кабель перегорит от напряжения. На контактах должно быть достаточно пасты серебристого цвета. Если ее мало, то перед вами, вероятнее всего, некачественный товар.Обратите внимание на то, чтобы на инфракрасной пленке не было вздувшихся пузырей
2. Перед началом работы замерьте сопротивление нагревательного элемента – оно не должно отличаться от заявленного в паспорте более чем на 7-10%.
3. Составьте на бумаге план монтажа теплого пола для того, чтобы точно обойти крупную мебель и технику в комнате.
4. Не укладывайте теплый пол близко к стене. Оптимальным расстоянием будет 5-10 см от стен.
5. Заранее наметьте места для терморегулятора.
6. Сделайте заземление.Советы по подключению терморегулятора
7. Для удобства можно положить в основу металлическую сетку и к ней пластиковыми креплениями крепить кабель.
8. Гофрированная трубка должна быть 16 мм в диаметре.
9. Перед тем, как подключить терморегулятор, вымеряйте сопротивление и запишите его.
10. Проверьте, на сколько надежная проводка в вашем доме.
11. Если основа пола склонна к появлению влаги, то необходимо произвести гидроизоляцию.
12. Полосы теплоизоляции можно скрепить даже обычным скотчем.
13. Стяжку лучше всего выравнивать широким мастерком.
14. Ламинат необходимо укладывать на подложку, которую необходимо стелить на абсолютно высохшую стяжку теплого пола.
15. Начинать пользоваться теплым полом нужно спустя месяц после заливки его стяжкой.

Теплый пол под ламинат на бетонный пол своими руками

• Чем хороши теплые полы?
• Типы теплых полов
• Выбор ламината
• Монтаж водяного теплого пола
• Монтаж электрических теплых полов
• Стоковая видеозапись

С наступлением холодов и отопительного сезона каждому хозяину хочется максимального тепла и уюта в своем доме. Проводя ремонт в своем доме или квартире, хочется основательно продумать будущую систему отопления, чтобы все домочадцы чувствовали себя комфортно, несмотря на морозную погоду за окном. Жилье с индивидуальной системой отопления становится все более популярным, ведь это экономично и удобно, есть возможность самостоятельно задавать климатические условия в собственном доме. Хорошо зарекомендовала себя система отопления на основе теплых полов. Тем более что с развитием технологий теплый пол можно укладывать практически под любое напольное покрытие. Должное внимание следует уделить теплому полу под ламинат. Особенно с учетом того, что уложить теплый пол под ламинат на бетонный пол легко можно своими руками, не привлекая узкого специалиста.

к оглавлению ↑

Чем хороши теплые полы?

Поскольку системы отопления на основе батарей отопления не так совершенны, многие стали отдавать предпочтение отоплению на основе теплых полов. Они не только равномерно нагревают воздух в помещении, но и создают дополнительный комфорт, ведь нет ничего приятнее, чем ступить на теплый пол в холодное время года.

Однако на этом преимущества теплого пола не заканчиваются. К основным преимуществам теплого пола можно отнести:

• Высокая скорость нагрева. При напольном отоплении помещение прогревается намного быстрее, чем в случае с радиаторами отопления. Это позволяет более экономно использовать отопление, выключать его, уходя на работу, по делам и включать, возвращаясь. Температура в помещении довольно быстро достигает комфортных показателей.
• Данную систему отопления вполне можно использовать как самостоятельную, а при желании и как дополнительную.
• Теплый пол равномерно прогревает воздух, не создавая сквозняков.
• Теплый пол способен прогреть воздух до комфортной температуры на высоте до 2,5 метров.
• Обеспечивает комфорт ногам, что снижает риск простудных заболеваний.
• Обеспечивает безопасную игру на полу для детей; Вам больше не придется запрещать им играть на холодном полу, так как он всегда имеет комфортную температуру.
• Данная система отопления достаточно экономична, так как использует современные технологии энергосбережения.
• Помещения с теплыми полами кажутся более просторными, так как в них нет настенных радиаторов отопления, которые, ко всему прочему, не всегда вписываются в современный интерьер.
• Система более экологична, чем та система отопления, к которой мы привыкли уже много лет, так как благодаря равномерному нагреву и возможности регулировки температуры воздух в помещении не пересушивается.
• Теплый пол универсален, так как подходит практически под любое напольное покрытие.
• Благодаря использованию терморегуляторов можно очень точно и тонко регулировать температурный режим, а программаторы позволяют настроить нужную температуру в зависимости от времени и дня недели. Это значительно экономит потребление тепла.
• Относительная простота установки и эксплуатации.

Как видите, теплые полы очень практичны в использовании, имеют огромное количество преимуществ.

Вы точно не пожалеете, выбрав этот вид отопления.

к оглавлению ↑

Типы напольного отопления

Сегодня существует множество типов напольного отопления. В зависимости от существующей системы отопления, личных предпочтений и финансов вы без труда подберете для себя подходящий вариант. Для этого достаточно знать обо всех существующих видах. Имея информацию, вы без труда определитесь, какой тип теплого пола вам необходимо выбрать.

Существуют следующие типы напольного отопления.

Водяной теплый пол

Водяные теплые полы обогреваются за счет циркуляции горячей воды по трубам, проходящим под черновым полом. Вода нагревается котлом и движется по трубам благодаря циркуляционному насосу. Эту систему можно использовать везде, где система отопления работает под давлением. В этом случае используются трубы из металлопластика или гофрированные трубы из нержавеющей стали.

Важно! Водяной теплый пол отлично зарекомендовал себя при необходимости обогрева больших площадей и помещений, так как он более экономичен, чем электрический теплый пол. Идеально подходит для обустройства частных домов и коммерческих помещений.

Электрические теплые полы

В случае электрических теплых полов нагревательные элементы достигают желаемой температуры за счет нагрева от прохождения через них электричества. В зависимости от типа нагревательных элементов различают несколько подвидов электрических теплых полов:

• Греющий кабель. Дизайн этого пола невероятно прост. Он состоит из кабеля с высоким сопротивлением, по которому проходит электричество. Этот кабель прокладывается определенным образом поверх грубой стяжки. При прохождении через него электричества кабель нагревается, тем самым нагревая поверх него финишный тонкий слой стяжки, а затем и сам ламинат.

Важно! Кабель прокладывается исключительно на участках, свободных от мебели, то есть на полезной площади обогрева.

• Нагревательный мат. Отличается от кабеля теплого пола тем, что в этом варианте кабель уже определенным образом уложен на специальной сетке.
  Достаточно просто положить коврик на нужный участок, а затем закончить пол и уложить напольное покрытие.
• Инфракрасная пленка. Это пленка, состоящая из двух слоев полимерного материала, между которыми находится наноструктура. Через него проходит ток, в результате – возникает инфракрасное излучение. Этот вид обогрева абсолютно безвреден для человека. Укладывать напольное покрытие нужно сразу поверх пленки – это придает полу дополнительную высоту и упрощает монтаж.

Важно! Электрические полы имеет смысл использовать на небольших площадях, иначе они неэкономичны и требуют большого расхода электроэнергии. Как правило, такие полы устанавливают в ванных комнатах, на балконах, коридорах, в качестве дополнительного обогрева в игровых зонах детской комнаты.

к оглавлению ↑

Выбор ламината

На сегодняшний день существует множество вариаций теплых полов, и для них не обязательно использовать плитку в качестве напольного покрытия.

Теперь его можно использовать под всеми любимый ламинат. Если вы решили установить теплый водяной или электрический пол под ламинат, своими руками хотите его установить, то, в первую очередь, вам необходимо правильно подобрать ламинат для этих целей.

Вот основные требования к ламинату, который будет использоваться для теплых полов:

• необходимо выбрать ламинат, на котором указано, что его можно использовать на отапливаемых поверхностях;
• используйте исключительно качественное напольное покрытие, приобретайте его у проверенных производителей, ведь дешевый ламинат при нагревании может выделять вредные летучие смолы, деформироваться и терять свои свойства при изменении температуры;
• общее тепловое сопротивление ламината и подложки должно быть в пределах 0,15 кв. метров на кВт, в данном случае – чем ниже это значение, тем лучше;
• часто в паспорте на ламинат указано, для какого типа системы отопления он подходит – если он не универсальный, то используйте его исключительно с той системой отопления, которая прописана в паспорте;
• предпочтительнее использовать ламинат с замковым типом соединения;
• имейте в виду, что при использовании теплого пола необходимо отдавать предпочтение плитам ламината небольшой толщины – таким образом, вы повысите теплопроводность;
• лучше остановить свой выбор на ламинате высокого класса – такие панели гораздо плотнее и эффективность обогрева будет выше, а уж тем более, если речь идет о системе водоснабжения;
• Покупая ламинат, особое внимание уделите выбору подложки для него – она должна быть предназначена для использования на нагревательных поверхностях, иметь достаточную теплопроводность, быть пористой и не сохранять тепло.

к содержанию ↑

Установка водяного теплого пола

Укладка водяного теплого пола требует определенных навыков, если есть навыки и знания в сантехнике, это может стать вашей силой. Однако даже если вы решите обратиться к профессионалам, не лишним будет знать алгоритм монтажа теплого пола под ламинат. Водяной теплый пол требует особого контроля качества выполнения работ.

При обустройстве системы отопления на базе водяного теплого пола соблюдается следующая последовательность действий:

• На систему отопления устанавливается распределительный коллектор с регуляторами, к которому подключаются все ТЭНы. Регуляторы дают возможность установить температуру нагрева воды в том или ином контуре.
• Гидроизоляция и теплоизоляция укладываются на качественную стяжку – это необходимо для того, чтобы избежать ненужных теплопотерь и защитить нижнее помещение от возможных протечек.
• На данном этапе согласно проекту осуществляется монтаж теплового контура.
  Трубы монтируются выбранным образом на армирующую сетку. Способ укладки – змейка или улитка, на конечный результат существенно не влияет. Шаг укладки труб определяется в зависимости от места. Предпочтительно уменьшать шаг у наружных стен и увеличивать в центре или ближе к выходу.

Важно! Длина труб в одной системе не должна превышать 100 метров, так как насосное устройство может просто не справиться. Лучше всего, чтобы один контур прогревал помещение общей площадью не более 40 квадратных метров.

• После установки труб они подсоединяются к коллектору и вся система проверяется на качество работы. Стоит уже на этом этапе устранить все возможные проблемы и протечки.
• По всему периметру помещения наклеивается специальная демпфирующая лента.
• Далее на пол заливается цементная стяжка. При заливке трубы должны быть заполнены водой, но не включаться в отопление. Не включайте систему отопления, пока стяжка полностью не высохнет. В процессе высыхания лучше всего периодически смачивать поверхность водой – это предотвратит появление трещин на поверхности. Пол должен сохнуть медленно и эффективно, без использования специальных сушилок.

Важно! Общая толщина стяжки пола не должна быть толще 5-7 сантиметров, иначе – снижается эффективность обогрева. Но расстояние от поверхности пола в окончательном варианте до трубы не может быть более 3-х сантиметров.

• После высыхания стяжки на пол укладывают подложку и ламинат. Укладка подложки и ламината осуществляется обычным способом, предусмотренным производителем. Сначала стоит дать ламинату прогреться до комнатной температуры, приобрести влажность помещения. Для этого его нужно занести в помещение за 2-3 дня до начала работ по его укладке.

На этом этапе процесс монтажа теплого пола можно считать завершенным. При правильном выполнении работ система должна работать без сбоев.

к оглавлению ↑

Установка электрического теплого пола

Если вы решили использовать в своем доме электрический теплый пол под ламинат, то стоит отметить, что, в отличие от водяного, его гораздо проще монтировать. Кроме того, такая система отопления более безопасна.

Последовательность работ по укладке нагревательного кабеля или мата в процессе обустройства электрического теплого пола:

• Выполнена схема нагревательного элемента и определено место установки терморегулятора.

Важно! Помните, что ТЭНы должны располагаться исключительно в местах, свободных от мебели – это предотвратит бесполезную передачу тепла на предметы, не требующие обогрева, и предотвратит перегрев ТЭНов.

• Расчет теплых полов по мощности и полезной площади. На каждой упаковке есть пример расчета этих показателей, также вы можете обратиться к консультанту в строительном магазине, он поможет вам произвести расчеты.

Важно! Как правило, мощность электрического теплого пола рассчитывается исходя из типа помещения, в котором он будет установлен. Эти значения колеблются от 110 до 180 Вт на квадратный метр. Если такая система отопления используется как самостоятельная, а не дополнительная, то стоит остановиться на значениях от 140 до 180 Вт на квадратный метр. Расчет отапливаемой площади производится путем вычитания из общей площади помещения площади ненужного обогрева. Далее это значение умножается на выбранную мощность. В результате получается полная мощность, необходимая для обогрева данной площади, и измеряется она в кВт.

• Перед укладкой нагревательных элементов на пол укладывается теплоизоляция.
• В случае применения греющего кабеля его крепят к поверхности монтажной лентой, по схеме, построенной с учетом его длины и обогреваемой поверхности. Если это нагревательный мат, его расстилают на нужном участке.
• Далее проверяется работоспособность ТЭНов, для этого их нужно подключить к сети. Проверяется работа термостата.
• По рекомендациям производителя делается цементная стяжка необходимой толщины.

Важно! Не делайте стяжку толще, чем рекомендовано в инструкции. Это может привести к тому, что пол будет прогреваться слишком медленно, и обогрев будет неэффективным. Не включайте подогрев пола на период высыхания стяжки.

• Затем расстилается подложка и укладывается ламинат.

Важно! Если используется инфракрасная нагревательная пленка, ее укладывают на финишную стяжку, непосредственно под основание и ламинат. Эта процедура совершенно не требует дополнительных навыков.

к оглавлению ↑

Видеоматериал

Прочитав статью, вы узнали, как установить теплый водяной или электрический пол под ламинат своими руками. Как видите, некоторые виды теплых полов не требуют присутствия и участия мастера, при желании все работы можно выполнить самостоятельно. Используя инновационные технологии, такие как инфракрасный теплый пол, можно получить максимальную эффективность и экономию при обогреве помещений.

Укладка ламината на пол с подогревом

Как установить ламинат?

Пожалуйста, включите JavaScript

Как уложить ламинат?

Есть два основных типа теплых полов; электричество и вода. Обычно вы можете укладывать ламинат поверх обеих систем. Несмотря на то, что в некоторых системах фольги элемент находится поверх чернового пола, а не внутри него, вам лучше руководствоваться рекомендациями производителей.

Некоторые системы фольги рекламируют, что их можно использовать с ламинатом, а некоторые специально предостерегают от этого.

Системы напольного отопления

Электрическая система (лучистое отопление), которую обычно называют сухой системой, обычно используется при ремонтных работах, поскольку ее установка, по сравнению с ней, более проста.

Водяная система представляет собой гидравлическую систему и обычно называется мокрой системой. Этот тип теплых полов наиболее распространен в новостройках.

Влажная система в основном перекачивает теплую воду по трубам, проложенным в основании, тогда как сухая система использует электрические змеевики для создания тепла.

С ламинатом можно использовать как мокрые (водяные), так и сухие (электрические) системы подогрева пола.

Если у вас есть сомнения, обратитесь к производителю и следуйте его рекомендациям.

Планирование проекта укладки ламината

При укладке ламината на пол с подогревом настоятельно рекомендуется никогда выбирайте ламинат толщиной 18 мм . Более толстые ламинатные плиты будут влиять на передачу тепла от вашей системы отопления. №

При комбинировании напольного отопления с ламинатом необходимо следить за тем, чтобы общее тепловое сопротивление не превышало 0,15 м² K/Вт . Все, что выше этого, снизит эффективность вашего пола для обогрева помещения.

Чтобы убедиться, что вы не превысите это, я бы посоветовал обратиться к производителю вашего отопления за советом на этапах планирования вашего проекта напольного покрытия.

Они должны дать вам совет по подходящему ламинату и подложке, наиболее подходящей для их системы.

Независимо от системы, ламинат всегда должен укладываться «плавающим», а не приклеиваться или прибиваться гвоздями.

Укладка ламината на пол с подогревом

Для укладки ламината на пол с подогревом необходимо, чтобы отопление работало не менее 6 дней подряд .

Задать температуру и дать поработать

Во-первых, установите температуру на 25°C (75 градусов по Фаренгейту) и дайте поработать 3 дня .

Увеличение температуры

Начните увеличивать ее на 5°C (40 градусов по Фаренгейту) до максимальной температуры. Пусть работает 1,5 дня .

Уменьшить температуру и оставить

Наконец, уменьшить ее с шагом 10°C (80 градусов по Фаренгейту) до достижения 18°C ​​(65 градусов по Фаренгейту) .

После установки рекомендуется всегда изменять нагрев постепенно, а не просто включать и выключать его, вы также должны следить за тем, чтобы температура никогда не превышала 27°C (80 градусов по Фаренгейту) .

Вам необходимо будет акклиматизировать напольное покрытие в помещении не менее чем за 48 часов до укладки и оставить отопление включенным еще на 48 часов после завершения укладки.

Используйте правильную подложку

На этом этапе вам уже должно быть ясно, что единственный надежный способ убедиться, что ваш теплый пол совместим с ламинатом, — это связаться с производителем, и при выборе подходящей подложки это должно стать еще более очевидным.

Производители напольного отопления почти всегда рекомендуют определенный тип подложки для использования с их системой — обратите внимание, для этого обычно есть веские научные обоснования, и это может повлиять на любые будущие претензии по гарантии, которые вы можете подать.

Вам почти всегда потребуется использовать влагозащитный барьер (пароизоляционный слой), а также подложку, потому что пол с подогревом чаще всего находится в стяжке. Также рекомендуется провести тест на влажность, чтобы убедиться, что ваш пол не превышает рекомендуемые уровни.
