Антенна для телевизора своими руками: 7 рабочих способов

Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Антенна из коаксиального кабеля

Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.

Рис. 1: Антенна из коаксиального кабеля

• Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
• Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
• Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.

Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления.  Или изготовить более сложную модель в форме восьмерки.

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга  и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

• Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
• Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала. Рис. 2. Оклейте дно коробки фольгой
• Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
• На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем. Рис. 3: сделайте восьмерку и зафиксируйте скотчем
• Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны. Рис. 4: посредине восьмерки зачистите концы
• Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
• Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции. Рис. 5: зачистите кабель
• Подключите выводы кабеля к выводам восьмерки, как показано на рисунке. Рис. 6: подключите выводы кабеля к выводам восьмерки

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Двойной и тройной квадрат

В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры.  Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

• 10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
• 8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
• 3 – 6мм подходит для каналов в дециметровом диапазоне.

Рис. 7: схема антенны двойной и тройной квадрат

Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от  габаритных размеров будет меняться и длина принимаемой волны.

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Длина волны	1	2	3	4	5	6	7	8	9	10	11	12
В	1450	1220	930	840	770	410	390	370	360	345	330	320
Р	1630	1370	1050	950	870	460	440	420	405	390	375	360
А	900	760	580	530	480	250	240	230	220	210	210	200
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	В	Р	А	Ш
21-26	158	170	91	152
27 – 32	144	155	83	139
33 – 40	131	141	75	126
41 – 49	117	126	68	113
50 – 60	105	113	60	101

Для тройного квадрата размеры приведены в таблице ниже

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Каналы	1	2	3	4	5	6	7	8	9	10	11	12
Д	1255	1060	825	750	688	370	354	340	325	312	300	290
В	1485	1260	975	890	812	438	418	400	385	370	357	345
Р	1810	1530	1190	1080	990	532	510	488	470	450	435	420
А	630	532	412	375	345	185	177	170	163	157	150	145
Б	915	775	600	545	500	270	258	246	237	228	220	210
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	Д	В	Р	А	Б	Ш
21-26	134	158	193	67	98	152
27 – 32	122	144	176	61	89	139
33 – 40	110	131	160	55	80	126
41 – 49	99	117	143	50	72	112
50 – 60	89	105	129	45	65	102

Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.

Процесс изготовления состоит из таких этапов:

1. Согните трубку в форме квадратов в соответствии с приведенными размерами;
2. Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
3. Установите наружную антенну на деревянное основание;
4. Разделайте кабель и отделите оплетку в отдельный вывод;
5. Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.

Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.

Из металлических банок

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

• Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
• Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка. Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Рис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

• Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
• Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова. Рис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем  изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

• Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
• Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест. Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
• К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
• Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
• Установите на мачту и разместите в предусмотренном для этого месте.

Если сигнал окажется слабым, получить более мощную антенну  можно путем включения в цепь антенного усилителя.

В форме бабочки

Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности  и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий  и высверлить их согласно схемы:

Рис. 11: схема отверстий антенны бабочка

Далее вам необходимо:

• Нарезать 8 одинаковых кусков провода по 37,5см каждый, 2 отрезка для подключения «крыльев» по 22 см и 2 куска для подключения к гнезду;
• Для создания электрического контакта на отрезках зачистите изоляцию, как показано на рисунке. Рис. 12: зачистите изоляцию на проводах
• Согните куски провода по оголенным участкам, V-образные должны получиться с равными сторонами и расстоянием 7,5см между концами.
• Установите на деревянную доску все проволочные элементы, как показано на рисунке, и зафиксируйте при помощи саморезов. Рисунок 13: установите на доску проволочные элементы
• Подключите выводы от приемника в гнездо, туда же подсоедините кабель для передачи сигнала. Рис. 14: подключите выводы в гнездо

Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.

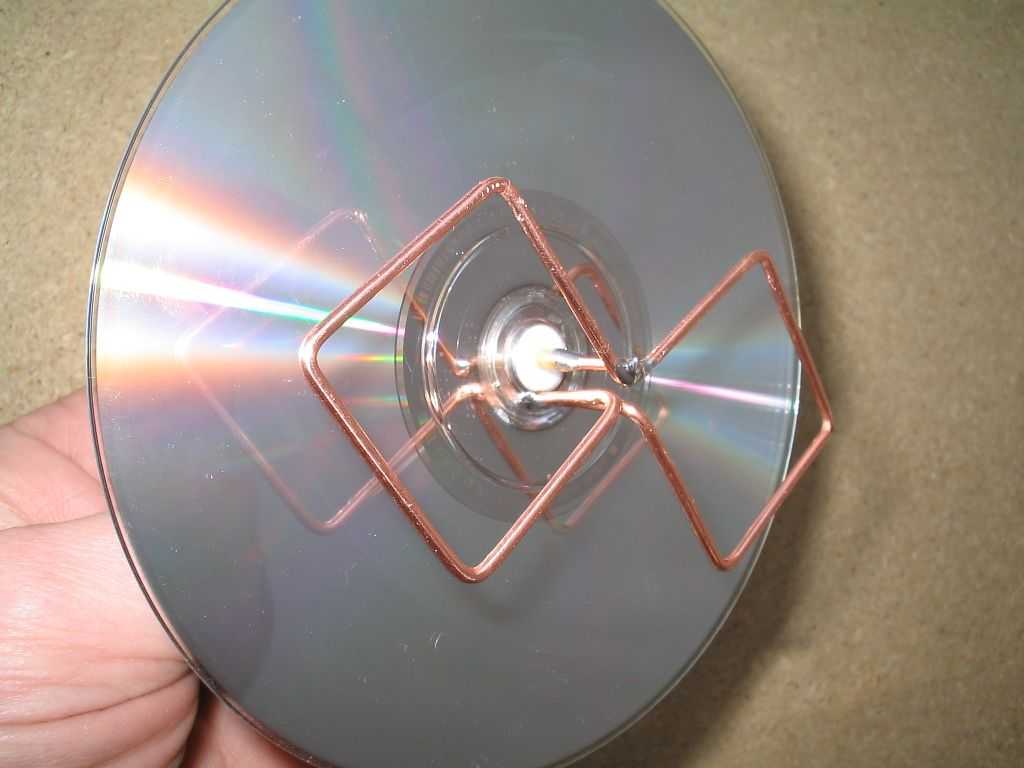

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

Рис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем  B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

• Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
• Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба. Рис. 16: согните проволоку
• Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить. Рис. 17: полудите концы оловом
• Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
• Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
• Установите антенну на основание и припаяйте к ней кабель. Рис. 18: подключите кабель к выводам
• Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем. Рис. 19: место пайки обработайте термоклеем

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Видео идеи

как сделать самодельную телеантенну в домашних условиях

Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.

Как оказалось, собранная ТВ антенна своими руками отлично ловит сигнал с ближайшей телевизионной вышки. Более того можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования. В этой статье представляем подборку лучших моделей с подробными инструкциями по их изготовлению. А для начала разберем их преимущества перед покупными.

Содержание статьи:

• Чем хороши самодельные антенны?
• Модели для домашнего изготовления
  • Модель #1 — простое устройство из пивных банок
  • Модель #2 — антенна-биквадрат для цифрового вещания
  • Модель #3 — спиральное устройство для ТВ
• Выводы и полезное видео по теме

Чем хороши самодельные антенны?

Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.

Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.

Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку

Вот только несколько причин заняться технической «самодеятельностью»:

• жилое здание еще новое, провайдеры не успели его освоить;
• дом находится вдалеке от города и магазинов;
• кабельное телевидение отключили для профработ;
• старое устройство вышло их строя, а на новое нет денег и пр.

А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.

Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром

Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.

Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.

Модели для домашнего изготовления

Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой, особенно при использовании .

В идеале телевышка должна быть в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными конструкциями

При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.

Однако к антеннам предъявляются следующие требования:

• расположение – по оси поступающей электромагнитной волны;
• все работы выполняются аккуратно, в соответствии с расчетами;
• не нужно забывать об ориентации по поляризации;
• если существуют помехи, совпадающие по частоте, необходима дополнительная защита.

Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.

Модель #1 — простое устройство из пивных банок

Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.

Для изготовления потребуются две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для разделки кабеля, изолента, небольшой деревянный брусок.

Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.

Пошаговая инструкция по изготовлению «баночного» устройства:

Галерея изображений

Фото из

Банки не требуют специальной подготовки, используются в таком виде, в котором продаются. Главное, чтобы они были пустыми

Устройства для открывания банок, которые называют ушками или язычками, необходимо зачистить. Для этого можно воспользоваться канцелярским ножом или куском наждачки

Берем 1-1,5 м телевизионного кабеля. Подготавливаем свободный конец для подключения к банкам: освобождаем от изоляции центральную жилу, оплетку разбираем и скручиваем

Конец оплетки вставляем в отверстие язычка, оборачиваем пару раз и закрепляем. Расстояние свободной части между кабелем и креплением – примерно 10-15 мм

Аналогичным образом закрепляем и центральную жилу – вставляем в отверстие ушка второй банки, затем оборачиваем два раза, чтобы прочно зафиксировать.

Оба соединения необходимо изолировать. Для этого берем изоленту и наматываем ее плотным слоем по всей длине открытых частей провода, заезжая на ушки и оболочку кабеля

Чтобы придать банкам нужное положение, используем ошкуренный деревянный брусок. Длина его должна немного превышать сумму длин обеих банок

Для фиксации используем все ту же изоленту. Для прочности конструкции крепление производим в четырех местах – по краям обеих банок

Шаг 1 – основа прибора – две пивные банки

Шаг 2 – зачистка язычков (ушек)

Шаг 3 – разделка телевизионного кабеля

Шаг 4 – подключение оплетки к первой банке

Шаг 5 – подключение центральной жилы ко второй банке

Шаг 6 – обмотка соединений изолентой

Шаг 7 – брусок в качестве основы

Шаг 8 – крепление антенны на бруске

Антенна полностью готова, осталось ее подключить к телевизору.

Для тех, кто это делает впервые, представляем еще одно краткое фоторуководство:

Галерея изображений

Фото из

Штекер, который находится на другом конце телевизионного кабеля антенны, вставляем в разъем телевизора. Панель с разъемами обычно расположена на задней стороне прибора

Для начала самодельную антенну из пивных банок кладем просто на телевизор, если позволяет его конфигурация. В дальнейшем положение можно отрегулировать

Берем пульт дистанционного управления, с помощью кнопок находим меню и переходим в раздел «настройка» для нахождения или выбора каналов

Производим ручную или автоматическую настройку каналов. Результат, хороший или не очень, обязательно появится на экране

Этап 1 – подключение к разъему телевизора

Этап 2 – установка антенны удобном месте

Этап 3 – настройка каналов пультом д/у

Этап 4 – выбор канала с хорошим приемом сигнала

Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.

Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.

Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.

Модель #2 — антенна-биквадрат для цифрового вещания

Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.

Размеры зигзагообразной рамочной конструкции не берутся «с потолка». Чтобы изображение на экране ТВ было четким, а звук не имел посторонних шумов, нужны точные расчеты

Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.

Вариант #1 — из медной проволоки

Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.

Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.

Для работы потребуются: отрезок коаксиального кабеля, 1 м медной проволоки сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка

Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.

Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).

Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.

Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.

Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:

Галерея изображений

Фото из

Берем маркер и линейку (метр) и катушку медной проволоки, отмеряем кусок длиной 0,9 м. При помощи кусачек или плоскогубцев отрезаем его – это основа будущего «двойного квадрата»

Снова берем маркер, производим измерения и делаем пометки. Делим проволоку на отрезки длиной 10,5 см – это будут стороны двух квадратов

Загибаем проволоку, как на фото, чтобы образовались две одинаковые фигуры квадратной формы. Лишний кусок проволоки отрезаем, но оставляем небольшой припуск в 10-15 мм, чтобы замкнуть контур

Мелкой наждачкой тщательно зачищаем концы проволоки и места подключения. Для прогревания толстого провода из меди потребуется мощный паяльник. Берем припой, флюс и производим пайку в месте соединения концов провода

Снимаем с конца телевизионного кабеля оплетку, скручиваем и отгибаем ее. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетку – к другому

Чтобы готовое изделие было легче монтировать, из распределительной коробки или подрозетника нужно сделать небольшой корпус. Она слишком глубокая, поэтому примерно половину отрезаем ножовкой

Паяльником или ножовкой с четырех сторон проделываем отверстия под проволоку. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места соединения

В городских условиях лучше вынести антенну за пределы квартиры – на крышу, внешнюю стену или на балкон. Пластиковую коробку закрепляем, а провод пропускаем сквозь отверстие в окне

Шаг 1 – отрезок медной проволоки

Шаг 2 – разметка провода на отрезки

Шаг 3 – сгибание проволоки в контур

Шаг 4 – зачистка и пайка провода

Шаг 5 – подключение ТВ кабеля

Шаг 6 – пластиковый корпус для антенны

Шаг 7 – соединение проволоки и корпуса

Шаг 8 – установка антенны на крыше

После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.

Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.

Вариант #2 — из алюминиевой проволоки

Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.

На самом деле антенна более простая и недорогая, так как вместо медного провода используется алюминиевый. Пайка не предусмотрена, что облегчает процесс сборки

Для сборки конструкции и подключения потребуется совсем немного времени.

Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.

Галерея изображений

Фото из

Из многожильного кабеля нужно достать один провод. Подходящая толщина жилы – 2-4 мм, длина – 1,15 м, но лучше взять с небольшим запасом

С помощью кабеля выполняется соединение между антенной и приемником – телевизором. Длина отрезка зависит от расстояния между балконом (форточкой) и электроприбором

Штекер можно приобрети там же, где и кабель – в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в монтаже

Все без исключения инструменты, скорее всего, есть в доме. Это острый строительный нож, линейка, несмываемый маркер (лучше светлый), кусачки. Из расходки потребуются стяжки или изолента

Берем линейку, маркер и выставляем метки со следующими интервалами: первая – через 2 см, затем через 13, 14, 14, 13, 13, 14, 14, 13, 2 см. Длинные отрезки – стороны квадратов

По маркерным отметкам сгибаем провод таким образом, чтобы получились два квадрата. 2-сантиметровые концы проволоки загибаем для дальнейшего соединения и подключения

Разделываем конец коаксиального кабеля, как в первой инструкции, и закрепляем его на обоих квадратах: скрученную оплетку на одном, центральную жилу на другом

К другому концу кабеля присоединяем штекер. Для этого разбираем его корпус, вставляем токоведущую жилу в специальный контакт, собираем обратно

Кусок алюминиевого многожильного кабеля

Моток коаксиального антенного кабеля

Телевизионный штекер для подключения

Набор инструментов для работы

Разметка провода для сгибания

Сгибание провода в биквадрат

Присоединение телевизионного кабеля к биквадрату

Монтаж штекера для подключения к телевизору

Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.

Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.

Модель #3 — спиральное устройство для ТВ

Это дачный вариант без усилителя, собранный из подручного материала: остатка силового кабеля и старой лопаты для уборки снега. Кабель идет на изготовление спирали, а из фрагмента лопаты получился хороший отражающий экран.

Конструкция антенны проста, с ее изготовлением справится и любитель. При сборке пайки не производилось, все соединения выполнены или скруткой, или винтовыми креплениями

Дециметровая антенна ловит цифровое вещание, если устраивает дальность приема. Чтобы высчитать шаг между витками, необходимо уточнить частоту передачи «цифры» в регионе, а полученное значение перевести в метры.

Расчеты для этой модели:

• частота – 522 МГц
• длина волны (λ) – 0,57 м
• ⌀ каждого витка – 0,177 м
• шаг между двумя соседними витками – 0,137 м
• расстояние от кабеля до экрана – 0,074 м
• ширина отражающего экрана – 0,35 м

Перед началом работы все измерения рекомендуется занести на схему, которая будет служить руководством.

За образец можно взять типовую схему цилиндрической спиральной антенны, на которой нужно обозначить основные элементы устройства, количество витков и результаты расчетов

Для работы потребуется плоская часть снегоуборочной лопаты, которая выполнена из нержавейки. Если в хозяйстве нет похожих предметов, то просто стальной лист. Вырезать из него круг необязательно, заготовка может иметь форму квадрата или прямоугольника.

Для спирали нужен обычный электропровод диаметром 0,2 см, вернее, одна из его медных жил в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше – так диапазон приема получится шире. Нужен и второй кабель с разъемом – коаксиальный, с сопротивлением 75 Ом.

Порядок действий:

1. Соорудить основу для намотки кабеля из листа фанеры и деревянных реек. В идеале вместо них должен быть диэлектрический цилиндр.
2. Распрямить стальной лист, зафиксировать его перпендикулярно основе с помощью неподвижного винтового крепления.
3. Произвести намотку кабеля с витками согласно расчетам.
4. Присоединить коаксиальный кабель скруткой.

Для тестирования изделие необходимо перенести в верхнюю часть дома и установить в мансарде или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что кровля покрыта материалом, через который свободно проникают волны – например, мягкой черепицей.

Помимо этой модели для дачи можно соорудить и другие, не менее простые и действенные, варианты антенн из подручных материалов. В другой статье на нашем сайте мы привели подборку лучших дачных моделей с по их изготовлению.

Несколько рекомендаций по использованию и эксплуатации спиральной самоделки:

Галерея изображений

Фото из

Для установки необходимо выбрать стену, плоскость которой обращена к ближайшей транслирующей вышке, и закрепить конструкцию так, чтобы верхушка была направлена в сторону волн

Прикрепить кусок фанеры к отражающему экрану можно любым способом, например, готовым пластиковым уголком, прикрученным на 4 винтах. Детали можно выполнить и из дерева

Из двух прищепок и медной треугольной пластинки можно сделать переходник между двумя кабелями — с 180 Ом на 75 Ом. Регулировка производится поворачиванием пластинки, которая нужна, чтобы снизить уровень шума

Сигнал будет лучше, если разместить конструкцию под самой кровлей. Она устанавливается параллельно полу, верхушкой в сторону ближайшего источника трансляции

Чтобы витки были ровными и равномерно размещались по всей длине каркаса, для намотки можно использовать обычную 3-литровую банку. Когда кабель растянется в стороны, он примет необходимую форму

Вместо силового кабеля можно взять металлопластиковую водопроводную трубу диаметром 0,16 м. Она обеспечивает улучшение уровня сигнала примерно на 10 %. Для установки вместо каркаса можно использовать один брусок

КСВ – аббревиатура коэффициента стоячей волны. КСВ-метр можно соорудить своими руками, соединив его с самодельным же генератором. У антенны из силового кабеля коэффициент оказался равен 1,5

На чердаке антенну устанавливать целесообразно, если кровля покрыта пергамином, листами фанеры, а сверху – Ондулином, мягкой черепицей, обычным шифером или керамической черепицей

Антенна установлена на стене мансарды

Крепление для фанеры к стальному листу

Трансформатор – согласующее антенное устройство

Монтаж антенны под коньком крыши

Стеклянная трехлитровая банка для намотки

Вариант антенны из металлопластика

КСВ-метр для измерения волн

Крыша покрыта мягкой черепицей

Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн – два канала телевизора работали в удовлетворительном качестве.

Усилитель использовать необязательно. Его применяют, если длина снижающего коаксиального кабеля превышает 3 м или к такой антенне подключают еще 1-2 телевизора.

Если все рассмотренные модели самоделок вам кажутся сложными или вы не хотите заморачиваться и тратить свое время на их сборку, всегда можно купить готовую антенну в магазине, например, спутниковую. В таком случае вам пригодится тарелки и самостоятельной .

Выводы и полезное видео по теме

Экспресс-антенна из телевизионного кабеля:

Биквадрат Харченко с рефлектором:

Расчеты и изготовление антенны на решетке:

Здесь представлено только четыре руководства, как можно быстро сделать домашнюю антенну для телевизора, на самом деле их гораздо больше. Существуют и более серьезные варианты, с точными расчетами по формулам и с использованием дополнительных усилителей. Вы же можете выбрать для начала самое простое устройство и проверить, действительно ли оно способно работать.

Пользуетесь самодельной антенной для ТВ? Какую модель вы предпочли и сколько времени у вас ушло на ее сооружение? Расскажите, пожалуйста, в блоке комментариев о своем опыте изготовления прибора, покажите фотографии готового изделия, прикрепив их ниже. При желании  поделитесь с новичками полезными рекомендациями по сборке — ваш успешный опыт вдохновит на творчество других домашних мастеров.

6 способов недорого сделать своими руками антенну HDTV

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных (DVB-T) сигналов. Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это так! Вот шесть способов, которыми вы можете сделать свою собственную антенну HDTV, используя предметы домашнего обихода.

Причины построить антенну HDTV своими руками

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Использовать вместо этого кабельное или спутниковое телевидение?

На ум приходит несколько причин:

• Эфирное телевидение дешевле, чем кабельное, и вы хотите перерезать шнур (но сначала рассмотрите эти подводные камни, связанные с перерезанием шнура).
• Вы не можете позволить себе заводскую антенну.
• Ваша антенна унесло ветром во время шторма, и вам срочно требуется замена.
• Вам просто нравится создавать собственное снаряжение.

Что бы ни побудило вас построить собственную антенну HDTV, у вас есть несколько вариантов. Каждый из них имеет немного другой дизайн, и все они могут быть построены с использованием предметов домашнего обихода.

Неважно, насколько мал ваш бюджет. Если вы хотите принимать цифровые телевизионные сигналы по воздуху, эти четыре антенны идеальны.

Когда вы закончите, вы сможете принимать обычные телеканалы OTA. Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.

1. Самодельная ТВ-антенна из скрепки

Удивительно, но с помощью скрепки в качестве телевизионной антенны, сделанной своими руками, можно получать изображения по воздуху!

Это будет зависеть от уровня сигнала, расстояния до передатчика и погодных условий, но

При благоприятном уровне сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как показано в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L. Подключите более короткий конец к коаксиальному кабелю, который затем подключите к телевизору.

По общему признанию, это самое простое. Чтобы это работало, вам нужен длинный кабель, чтобы подняться на высоту крыши. На видео ютубер LaneVids вешает свой кабель на чердак и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и дергается, но длина этой самодельной телевизионной антенны всего несколько дюймов!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться. Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, этого может быть достаточно для приема сигнала HDTV.

2. Карточка и фольга Телевизионная антенна своими руками

Чуть более сложный вариант, эта версия антенны HDTV своими руками обойдется вам менее чем в 5 долларов. С более чем миллионом просмотров, мы считаем, что довольно много людей используют эту телевизионную антенну DIY.

Для этой сборки требуется:

• 4 куска картона или пенопласта (два по 8 x 11 дюймов, два по 8 x 8 дюймов)
• 1 лист алюминиевой фольги
• Этот шаблон для печати

You’ Также понадобится клей ПВА, степлер и немного горячего клея.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая к приему телепередач.

(Хотя общая сумма в 5 долларов, вероятно, является минимальным минимумом. Если у вас уже есть большая часть материалов, вам не нужно тратить более 10 долларов.)

3. Самодельная антенна «Фрактал»

Потрясающая визуально антенна для приема HDTV. Эта самодельная сборка, вероятно, является наиболее эстетически привлекательной версией этого проекта.

Требуется:

• Лист алюминиевой фольги
• 1 балун-преобразователь
• 2 коротких провода
• 1 лист прозрачного гибкого пластика

лист фольги и вырезаем. В свою очередь, они должны быть приклеены к каждой стороне пластикового листа, убедившись, что они выровнены.

Прикрепив или приклеив провода к «ножкам» фрактальной конструкции, подключите балун к антенне. и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные шаги для этой сборки.

4. Вешалка для одежды Телевизионная антенна своими руками

Наконец, вот один из наших собственных проектов антенны HDTV. Хотя эта самодельная антенна больше и уродливее, чем другие проекты, она также является самой прочной. Я построил его в 2015 году, и он до сих пор работает.

Ключевыми компонентами этой сборки являются:

• Короткий кусок дерева 3×1
• 8 металлических вешалок для одежды
• 2 одноразовых решетки для барбекю
• 18 винтов и 18 подходящих шайб
• Немного проволоки

сложнее остальных.

Как и подобает большому и прочному проекту, на его сборку уйдет больше времени, чем на другие постройки. Однако после тестирования и монтажа вы сможете надежно принимать эфирное цифровое телевидение.

В видео выше я проверяю его внизу, и сигнал достаточно хороший. Однако с тех пор, как он переместился на крышу, результаты были идеальными.

Подробные инструкции см. в нашем руководстве по антенне HDTV.

5. Большая Берта: самодельная антенна для приема на большие расстояния

Построенная еще в 2009 году, по состоянию на 2018 год эта самодельная антенна для цифрового телевидения продолжала использоваться. Выносливая и долговечная, «Большая Берта» также огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния. В то время как другие сборки в этом списке идеально подходят для использования в городе и пригороде, Big Bertha предназначена для сельской местности.

По сути, Большая Берта — это телевизионная антенна, сложенная вдвое и закрепленная на алюминиевой стойке. Готовая сборка огромна, а результаты впечатляют.

Узнайте, как сделать самодельную телевизионную антенну, следуя подробным инструкциям.

6. Телевизионная антенна сверхдальнего действия своими руками

Если вам недостаточно Большой Берты для просмотра телевизора в отдаленных сельских районах, попробуйте это.

Описанная как «Сверхдальнобойная осевая/винтовая «сельская» антенна», она действительно огромна. С помощью видео выше вы можете увидеть концепцию и эволюцию этого проекта телевизионной антенны своими руками. Хотя видео более длинное, основные моменты собраны в начале.

Длинный кусок дерева, много проволоки и круглая решетка для барбекю очень пригодятся для этого проекта.

Хотя подробные планы этой замечательной сборки недоступны, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Самодельные антенны HDTV — это просто и дешево

Хотя мы перечислили их здесь в порядке сложности, каждый из этих самодельных антенн представляет собой сравнительно простую сборку. После того, как вы это сделаете, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

Если антенна правильно выровнена (и находится на наилучшем угле места), должно быть получено хорошее телевизионное изображение.

Мы показали вам, как сделать шесть антенн своими руками:

1. Антенна, используя только скрепку
2. Антенна из картона и фольги
3. Фрактальная антенна
4. Антенна для плечиков
5. Большая Берта
6. Супер
телевизионная антенна дальнего действия своими руками

Помните, что эти антенны предназначены для использования с цифровым телевидением. Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам необходимо его приобрести. Коаксиальный кабель от антенны должен быть подключен к этому.

Если вы новичок в технологиях «сделай сам», сначала попробуйте некоторые основные исправления, чтобы подготовиться, прежде чем продолжить.

Телевизионная антенна, которую можно сделать из предметов, которые уже есть у вас дома

Телевизионная антенна — это отличный способ бесплатно смотреть множество HD-каналов, включая во многих регионах ABC, CBS, FOX и NBC. Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете создать свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для вашего телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью сканирования местных каналов. Без этого шага ваш телевизор не будет показывать все доступные каналы.

Антенна скрепки

Если вы живете в районе с отличным приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это выпрямить скрепку и вставить ее в штекер кабеля/антенны на вашем телевизоре (тот круглый разъем, который вы использовали для подключения кабеля от телевизора).

Это не лучшая антенна, однако многие люди сообщают, что они могут получить нужные каналы с помощью скрепки.

Антенна для вешалки для одежды

У вас завалялась старая металлическая вешалка для одежды? Если это правильный размер, вы можете выпрямить его, как если бы это была большая скрепка для бумаг, и подключить прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец к проволочной вешалке для одежды. Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы вкручивали в заднюю часть телевизора из кабельной коробки) и отрежьте разъем с одного конца. Ножом аккуратно срежьте резиновый и защитный слои вокруг жилы коаксиального кабеля, примерно в ¼ дюйма или около того от конца (будьте осторожны, провода острые, поэтому не порежьтесь).

Теперь как можно туже обмотайте оголенный коаксиальный кабель вокруг антенны вешалки для одежды. Это позволит вам перемещать самодельную антенну, чтобы найти наилучшую точку приема. Как правило, чем выше вы повесите антенну и чем дальше она находится от телевизора, тем лучше будет прием.

Заключительные мысли

Изготовление и использование самодельных антенн может быть очень увлекательным занятием. Как всегда, когда вы делаете свою собственную антенну, вы получаете то, за что платите.
