Смесительный узел для теплого пола

Содержание

• Для какой цели нужен смесительный узел
• Как работает смесительный узел
• Как организовать работу
• Погодозависимый контролер – зачем он
• Монтаж смесительного узла
• Заключение

Изготовление теплого пола на сегодняшний день является отличным решением при отоплении жилого дома. Можно смело заявить, что это далеко не новинка современности. При правильном проектировании, теплый пол вполне может служить в качестве основного отопления, полностью заменив традиционную радиаторную систему. Если сравнивать теплые полы с радиаторной, то напольный обогрев представляет собой низкотемпературную систему. Если вы осуществляете запитку теплоносителя обогрева из радиаторов, то крайне важно обеспечить надежное снижение температуры теплоносителя. Для этой цели сооружается смесительный узел подмеса для теплого пола. Благодаря его наличию, вы сможете наслаждаться комфортной температурой пола. Услышав это название, не стоит пугаться. Вполне реально сделать смесительный узел для теплого пола своими руками. При этом вы полностью обойдетесь без услуг квалифицированных специалистов. Чтобы вам было легче разобраться с этим вопросом, предлагаем вам во всех подробностях рассмотреть его. В заключение обязательно просмотрите подготовленный видеоматериал, который поможет вам все расставить по полочкам.

Для какой цели нужен смесительный узел

Сразу отметим, что смесительный узел для теплого пола необходим в том случае, если в качестве теплоносителя используется вода. Итак, теперь рассмотрим для какой цели он нужен. В радиаторах имеется теплоноситель, который достигает температуру до 95 градусов по Цельсию. Что касается теплого пола, то это слишком высокий показатель. Для напольного обогрева необходима температура около 31 градуса по Цельсию. За счет этого ходьба по полу не будет вызывать особых затруднений, а внутри дома будет комфортная обстановка. Если температура воды будет выше, то передвигаться по поверхности босиком будет неприятно.

Что касается температуры в 31 градус по Цельсию, то многие специалисты утверждают, что это идеальный показатель. В таком случае полы не будут сильно горячими и холодными. Более того, обязательно учитывается толщина напольного покрытия и стяжки. Как следствие, теплоноситель может быть и 55 градусов по Цельсию. Одним словом, температуру теплоносителя для греющего пола каждый определяет индивидуально.

Теплоноситель прогревается в котле, который выдает сильно высокую температуру. Этот показатель не подходит особенностям и характеристикам напольного отопления. Для достижения гармонии изготавливается смесительный узел теплого пола. Благодаря этому подмес выполняется при входе воды в систему греющего пола. За счет этого и происходит подмес горячего и холодного теплоносителя.

Важно! Если не соблюдать температурный баланс, это может негативно влиять на все оборудование. Как следствие смесительный узел полностью исключает вероятность выхода из строя другого оборудования в системе теплого пола.

Однако бывают случаи, когда устанавливать узел подмеса не нужно. Например, котел выдает низкую температуру.

Как работает смесительный узел

Что касается работы узла подмеса, то его принцип сводится к простым действиям. Направляющийся теплоноситель к коллектору, останавливается непосредственно возле предохранительного клапана. У него есть встраиваемый термостат, который производит измерения температуры. Если температура выше заданной, то клапан в автоматическом режиме открывается, с целью подмеса холодного теплоносителя. Как только теплоноситель достигает необходимой температуры, термостат подает сигнал на перекрытие клапана. Как следствие, подмес прекращается. Суть работы в том, что этот процесс непрерывен. Он продолжается все время работы теплого пола.

Если говорить за работу смесительного узла, то она возможна только в двух случаях, вернее, двумя методами. Важно понимать, что коллектор выполняет работу не только по регулировке температуры теплоносителя. Так, он обеспечивает циркуляцию воды по всем контурам греющего пола. Все это работает посредством насосного узла. Циркуляционный насос обеспечивает передвижение теплоносителя по системе с определенной скоростью. Как следствие, вся площадь обогревается равномерно, а температура воздуха комфортная. Также параллельно работает предохранительный клапан. Его работа заключается в том, чтобы подпитывать горячий теплоноситель и в то же время анализировать его температуру.

Кроме всего прочего, коллекторный узел в своем составе имеет воздухоотводчик, дренажный и отсекающий клапан, а также байпас. Байпас необходим для того, чтобы защищать весь узел от возможных сильных нагрузок.

Все эти элементы собираются между собой до установки напольного обогрева. Что касается места установки, то это может быть любое удобное место, позволяющее в будущем осуществлять простой контроль и регулировку. Многие монтируют всю коллекторную группу и узел подмеса в котельной. Если такой возможности у вас нет, тогда можно соорудить коллекторный шкаф.

Как организовать работу

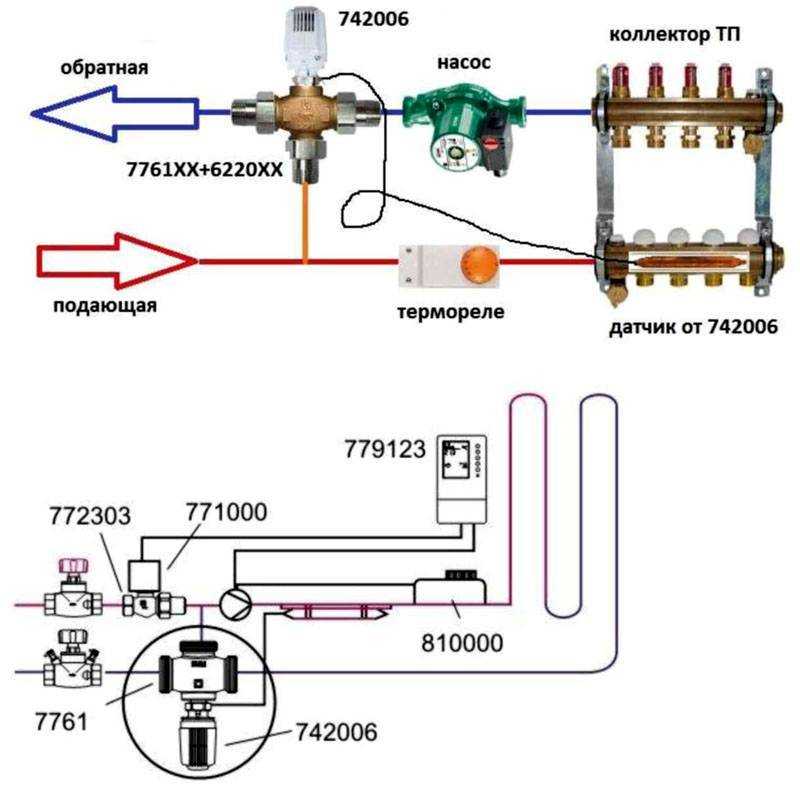

Принцип работы узла подмеса различается, при использовании разных клапанов, которые бывают трехходовыми и двухходовыми. Двухходовой клапан также известен питающий. Он имеет специальный термостат, который оборудован инфракрасным датчиком. Как только поступает теплоноситель, он анализирует температуру, а после этого направляет сигнал на включение или выключение клапана на подачу горячей воды.

Процесс смешивания воды в нем осуществляется очень просто. Циклично передвигающийся теплоноситель по кругу обеспечивает равномерный прогрев. Предохранительная головка при изменении температуры может открываться/закрываться. Таким образом, осуществляется подмес. Данный тип клапана (двухходовой) преимущественно используется при отоплении помещения не больше 200 метров квадратных.

Интересно то, как работает трехходовой клапан. Благодаря наличию байпасного крана, он помимо питающей функции осуществляет балансировку всей системы. Процесс смешивания воды осуществляется тогда, когда термостат измеряет температуру на обратке. Для того чтобы весь этот процесс автоматизировался, трехходовой клапан дополнительно комплектуется сервоприводом. Плюс ко всему, можно такой узел подмеса укомплектовать погодозависимым термостатом и контролером. В таком случае внутри жилого помещения температура воздуха будет регулироваться автоматически и поддерживаться на комфортном уровне.

Этот клапан в своей конструкции также имеет заслонку. Она располагается между трубой горячего теплоносителя и трубой охлажденного теплоносителя. Процесс его работы можно настраивать, чтобы вода имела наиболее комфортную температуру.

Важно! Трехходовой клапан для смесительного узла эффективен при отоплении большой площади пола.

Однако, данный тип клапана в смесительном узле имеет и свои недостатки. Например, при подаче неохлажденной воды в трубопроводе может произойти резкий скачок давления, который негативно скажется на всей работе отопительной системы. Более того, регулировка этой системы очень щепетильна. Если допустить небольшой отступ, то это значительно скажется на температуре воды в отопительном контуре.

Погодозависимый контролер – зачем он

Смесительный узел также может обустраиваться погодозависимым контролером. Для какой цели он необходим? Его присутствие позволит контролировать мощность теплого пола. То есть, этот контролер тесно взаимосвязан с погодой. Как только на улице замечается небольшое снижение температуры, он подает соответствующий сигнал. Благодаря этому температура воды повышается или понижается. После этого скорость циркуляции теплоносителя в системе или увеличивается, или сокращается. Данное устройство тесно связано со смесительным узлом.

С целью экономии многие внедряют ручные контролеры. Однако здесь могут возникать определенные затруднения. Например, крайне сложно выставить идеальный поток воды по трубам. На процесс настройки можно тратить очень много времени. По этой причине рекомендуется использовать автоматический контролер, которые каждые 20 секунд делает соответствующие измерения.

Монтаж смесительного узла

Рассмотрев все особенности смесительного узла теплого пола, рассмотрим принцип его монтажа. Особых проблем здесь у вас возникнуть не должно. Сегодня существует ряд схем, позволяющие упростить сборку и монтаж узла подмеса. Лучше всего монтировать его в коллекторный шкаф. При этом данное место должно быть удобным для возможного регулирования. Устанавливается датчик напора воды, датчик температуры и датчик давления. Преимущественно они идут в комплекте.

Что касается комплектов узла подмеса, то ряд производителей предлагают качественные и современные решения, например, валтек. Этот производитель смесительного узла и систем теплого пола на отечественном рынке получил исключительно положительные рекомендации.

Установленный узел должен исключать вероятность образования пузырьков воздуха. Также данный узел должен не допускать попадания воды или конденсированной жидкости на элементы, которые работают под током. Процесс монтажа узла подмеса заканчивается монтажом трехходового смесительного клапана и подключением привода к электричеству. Далее выполняется калибровка управляющей системы.

Заключение

Итак, вот мы и рассмотрели все особенности изготовления узла подмеса теплого пола. Как видно, он выполняет крайне важную роль, благодаря чему в отопительном контуре поддерживается комфортная температура для жилого помещения. Мы надеемся, что эта статья помогла вам получить пищу для размышления. А чтобы закрепить всю эту теорию, посмотрите подготовленный видеоматериал в конце этой статьи, в котором вы наглядно увидите все описанное в этой статье.

• Как устранить засор в унитазе
• Чистим газовую колонку своими руками
• Как правильно установить унитаз своими руками
• Подвесной унитаз с функцией биде

Смесительный узел для теплого пола – типы, материалы и способ выбора

Альтернатива радиаторному отоплению – система теплых полов является современным решением, способная правильно обогреть здание любого типа.

Теплый пол можно установить в отдельном взятом помещении или таким образом решить проблему отопления всего дома. Самое главное — данная система является автономной, потому что для нее необходимо подготовить теплоноситель с более низким температурным показателем. А за это отвечает смесительный узел для теплого пола – так называемая подготовительная станция.

Что собой она представляет? Чисто визуально смесительный узел – это группа трубопроводов, соединенных в определенном порядке. Их цель – это выдать один поток теплоносителя, который будет собран из двух потоков. Если рассматривать это соединение с конструктивной точки зрения, то можно продумать несколько вариантов. В настоящее время производители пользуются тремя:

1. Параллельный способ подсоединения. Не самый эффективный, поэтому встречается сегодня достаточно редко. Для этого в устройство коллектора устанавливается термоклапан для теплого пола двухходового действия. С его помощью производится подключение основного потока к вспомогательному (обратному).
2. Последовательный. Это более эффективный вариант за счет повышенной производительности узла. В нем практически весь поток направляется потребителю.
3. Комбинированный. Понятно, что в состав узла входит и параллельный способ подсоединения, и последовательный.

Смесительный коллектор из латуни

Обычно в узел входит несколько приборов: сами трубы с тройниками, блок автоматики, циркуляционный насос для теплого пола и различные клапаны (смесительные, трехходовые, регулирующие), которые устанавливаются как на подающем контуре, так и на обратном.

Внимание! Тот, кто пытается своими руками установить коллектор для теплого пола, должен знать, что он должен обязательно снабжаться системой отвода теплоносителя в канализацию и прибором, выводящим воздух из устройства. Их отсутствие приведет к проблемам, с которыми справиться будет просто невозможно.

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы. Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем. А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки. Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства.

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла.

Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

Шкаф открытого типа

Место установки

Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:

1. Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
2. Закрытого. Это стандартное приспособление с дверцей.

Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома.

Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.

В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.

Не забудьте оценить статью:

Первичная/вторичная сантехника | | Теплый пол своими руками

Первичная/вторичная сантехника уже много лет используется для отопления и охлаждения коммерческих и жилых помещений. В системе лучистого отопления насос надлежащего размера в основном контуре запускает нагреватель по требованию всякий раз, когда какая-либо зона требует тепла. Это создает циркуляционный контур горячей воды между нагревателем и парой близко расположенных тройников, которые пересекаются с вторичным контуром .

По сути, близко расположенные тройники становятся «источником тепла» для излучающего зонного коллектора через вторичный контур. Когда излучающая зона требует тепла, горячая вода забирается из близко расположенных тройников и направляется в излучающую трубку.

Первичная/вторичная сантехника решает пару проблем. Во-первых, он предотвращает перегрев некоторых типов котлов, гарантируя, что через внутренний теплообменник системы всегда циркулирует надлежащее количество жидкости, даже если только небольшая зона (т.е. низкий расход) требует тепла.

Кроме того, для очень больших зон трубопровод Первичный/Вторичный предотвращает превращение нагревателя в «узкое место» в излучающей системе. Другими словами, нагреватель может иметь достаточную мощность нагрева (т. е. высокую выходную мощность БТЕ), но впускное и выпускное отверстия слишком малы для пропуска большого объема воды, необходимого для большой излучающей системы.

Важное примечание. Для относительно небольших излучающих систем, использующих менее 3000 погонных футов 7/8″ XL PEX, первичная/вторичная сантехника не требуется. Если, как указано выше, конкретный производитель котлов не требует первичной/вторичной сантехники для защиты внутреннего теплообменника агрегата.

Водонагреватели Takagi, например, не требуют первичного/вторичного водопровода. Тем не менее, было бы огромной ошибкой запускать даже скромную систему теплого пола напрямую от водонагревателя.

Опять же, это возвращается к потоку. Впускные и выпускные отверстия блоков по требованию крошечные, и это ограничение может «задушить» скорость потока, необходимую для теплого пола. По этой причине между нагревателем по требованию и зональным коллектором лучистого пола устанавливается трехходовой смесительный клапан подходящего размера. В этой конфигурации циркуляционный насос (насосы) радиационного типа забирается из порта «смеси», комбинации «горячего» порта смесительного клапана (линия от нагревателя) и «холодного» порта смесительного клапана (трубка от нагревателя). тройник от линии, возвращающейся от пола к нагревателю), решая проблему объема/расхода. Крошечные порты больше не имеют значения, потому что от нагревателя по требованию требуется лишь небольшое количество нагретой воды — по той простой причине, что вода в полу возвращается в нагреватель лишь на десять градусов холоднее, чем на выходе.

Другими словами: вода, идущая к радиационным насосам, это в основном та же самая вода, которая только что вернулась с пола — с небольшим нагнетанием горячей воды из нагревателя по требованию (помните десять градусов, которые мы использовали для обогрева зона?).

Таким образом, если в излучающей системе имеется партий трубок (более 3000 погонных футов 7/8″), мы не забираем воду системы из трехходового смесительного клапана, и мы, конечно, не будем нарисуйте его непосредственно из устройства по требованию. Вместо этого первичный контур становится механизмом, с помощью которого большой , большой объем , вторичный контур нагревается. (см. фото ниже)

Горизонтальная труба в верхней части этой фотографии является сердцем вторичного контура . Правый конец этой трубы будет подсоединен к стороне подачи излучающего зонного коллектора. В левый конец поступает возврат жидкости из зонального коллектора. Эта вторичная петля может быть рассчитана даже на самую большую излучающую систему.

Насос, который вы видите на первичном контуре , забирает возвратную воду из близко расположенных тройников вторичного контура, направляет ее в нагреватель по требованию, где она повторно нагревается, а затем возвращает ее во вторичный контур. Этот первичный контур течет всякий раз, когда активен вторичный контур (т. е. зоны требуют тепла)

Конечно, для того, чтобы конфигурация водопровода первичный/вторичный работала должным образом, расстояние между тройниками, пересекающими вторичный контур, должно соответствовать определенным руководство по сантехнике. То же самое относится к прямым участкам трубы по обе стороны от каждого тройника.

Важно: Никогда не обрезайте ни одну из двух заглушек, впаянных в близко расположенные тройники.

Хотя иногда, особенно в тесных монтажных условиях, возникает соблазн «подрезать» прямые медные штыри, выходящие из близко расположенных тройников… НЕ ДЕЛАЙТЕ ЭТОГО! ОЧЕНЬ важно, чтобы близко расположенные тройники были не дальше друг от друга, чем в 4 раза больше диаметра трубы любого размера, образующей первичный/вторичный контур, и это не менее важно , что длина прямых труб, идущих от близко расположенных тройников, должна быть не менее 6-кратного диаметра той же трубы.

Другими словами, если, скажем, первичный/вторичный контур собирается из трубы диаметром 1″, близко расположенные тройники должны быть не шире 4″ от центра к центру, а прямые трубы на обоих концах тройников должен быть длиной не менее 6 дюймов.

Обрезание заглушек для того, чтобы «упаковка поместилась» в ограниченном пространстве, приводит к дисбалансу отношений между первичным и вторичным контуром.

Я мог бы на подробном уроке физики объяснить, почему эти параметры должны соблюдаться (на самом деле я не мог), но достаточно сказать, что сантехническая промышленность потратила годы на формулирование этих правил. Они работают. А поскольку целью первичной/вторичной сантехники является предотвращение «падения давления» между различными насосами в одной и той же системе, нарушение вышеуказанных правил откроет дверь для множества нежелательных и хаотических явлений потока.

По этой причине Radiant Floor Company производит предварительную сборку комплекта сантехники Primary/Secondary в нашем магазине. Это устраняет любые догадки во время установки и предоставляет клиенту простую в сборке, полностью маркированную систему упаковки, в которой практически все пайки выполняются нами.

Можно добавить прямой патрубок или отвод к патрубкам, впаянным в близко расположенные тройники, но ни в коем случае не обрезать их.

Вариант конфигурации первичной/вторичной сантехники «открытая система»

Первичная/вторичная конфигурация водопровода также может быть спроектирована для обеспечения ГВС. В этом приложении в системе установлены два смесительных клапана: один для зон теплового излучения (см. схему), а второй для подачи горячей воды для бытовых нужд. Таким образом, возможны два температурных градиента от одного и того же источника тепла.

И, как и в любой другой открытой системе, предотвращается застой путем подачи свежей воды в систему отопления через пол при каждом использовании горячей воды для бытовых нужд.

На приведенной ниже схеме показана конфигурация трубопроводов, когда первичный/вторичный водопровод используется в «закрытой» системе, то есть когда источник тепла предназначен для лучистого обогрева пола и не обеспечивает горячую воду для бытовых нужд.

Мой подход к умному отоплению (радиаторы, теплый пол, газовый котел) — Оборудование

algirdasc (Альгирдас Ч. ) 31 октября 2019 г., 21:29

#1

Добрый день, в связи с тем, что отопительный сезон в моем районе становится все более значимым, я решил показать и рассказать о своем подходе к умному отоплению умного дома. Для начала у меня водяное отопление — 5 радиаторов (3 в гостиной, 1 в спальне и 1 в детской) и 2 «ветки» теплого пола (прихожая/подъезд и ванная) и все это подключено к коллектору. Все отапливается газовым котлом. Первая проблема, побудившая меня перепроектировать систему отопления, заключалась в том, что обогрев пола регулировался вентилями RTL, которые подключались к обратке, и в результате пол в ванной комнате был либо ледяным, либо чертовски горячим. Как некоторые из вас, возможно, знают, для достижения идеальной гармонии между радиаторами и подогревом пола я должен был добавить смесительное устройство для обогрева пола, но это стоило бы больших денег, так как нужно было перепроектировать всю площадь коллектора.

Итак, сначала я попробовал более дешевый способ, который, похоже, уже зарекомендовал себя. Итак, здесь начинается этап превращения идеи в реальную жизнь.

Шаг 1.
Я начал с установки датчиков температуры рядом со всеми радиаторами — всего 6 датчиков температуры и влажности Xiaomi BLE. 5 возле всех радиаторов и один в ванной. Мне посчастливилось иметь компактный дом, так как все 6 датчиков температуры были доступны через bluetooth из обогревателя. Кроме того, я установил в ванной одно из устройств Sonoff Basic (которое также управляет вентилятором в ванной) с датчиком температуры DHT22 для измерения температуры пола, что поможет мне поддерживать постоянную температуру пола.

Шаг 2.
К тому времени, когда я мог получать и анализировать температуру каждого источника тепла, пришло время начать контролировать ее. Я очень долго бился головой о стену, пытаясь найти способ управления радиаторами, потому что все варианты были с большими недостатками — интеллектуальные термостатические радиаторные клапаны (TRV) были слишком дорогими, и все они работают от батареи, а я не т так, как батареи разряжаются.

Проводное решение было слишком «проводным и грязным». И в один прекрасный день я понял, что могу управлять всем на манифольде. Спустя несколько недель (и несколько заказов на Aliexpress) я собрал все необходимые гайки и болты для воплощения своей идеи:

IMG_20190723_1117394048×3036 2.92 МБ

Не обращайте внимания на грязный воздухоотводчик и грязь на коллекторе. Те, что вы видите, нормально закрыты (что означает, что без питания они открывают клапаны, к которым они прикручены болтами. Что идеально в случае отказа), приводы клапанов теплого пола 220 В, но вместо управления подогревом пола он управляет… как вы уже догадались. ! радиаторы, а те два крайние справа — подогрев пола!

Шаг 3.
Пока я мог видеть температуру в определенных местах моего дома и иметь возможность контролировать источники тепла. Не хватало только какого-то контроллера. Мой китайский друг по имени Aliexpress снова приходит на помощь, и через несколько недель я закончил с этим плохишом:

IMG_20190723_1117244048×3036 2. 93 MB

IMG_20190723_1117294048×3036 2.89 MB

IMG_20190723_1117342024×1518 970 KB

IMG_20190723_1118404048×3036 2.62 MB

IMG_20190723_1118564048×3036 2.44 MB

Meet (from the left) — Sonoff Pow (to reboot / выключаем все это устройство), питание 5В и *вставьте сюда барабанную дробь *8-канальный релейный блок со встроенным слотом для raspberry pi. Все удобно крепится на дин-рейку. Кроме того, для более эффективного управления подогревом пола я установил 7 штук однопроводных датчиков температуры DS18B20, прикрепленных к каждой из обратных труб. Кроме того, я подключил USB-ключ Bluetooth для получения информации от датчиков температуры Xiaomi BLE. Итак, вернемся к реле. У меня 5 радиаторов, 2 теплого пола, всего 7 устройств, но как видите подключено 8-е (или 1-е слева) устройство — это реле термостата газового котла.

Шаг 4.
Теперь пришло время начать управлять этими вещами. И боже мой, это было сложно и интересно одновременно. Но начнем с самого начала. У меня есть raspberry и работает с debian os. Установил Docker с Portainer (более простое администрирование и обслуживание) и NodeRED внутри. Затем я настроил xiaomi-ble-mqtt для периодической публикации информации о температуре. Я не буду вдаваться в мелкие детали, потому что это зависит от вас и вашей фантазии, как вы хотите управлять своим отоплением. Но в основном это работает так: реле управляет сервоприводами, которые открывают или закрывают подачу воды к радиаторам в зависимости от заданной температуры. Если хотя бы один из приводов разомкнут, реле №. 1 включает газовый нагреватель и выключается после закрытия всех приводов. С теплым полом немного сложнее. Привод открывается только тогда, когда температура пола в ванной комнате падает ниже уставки И температура обратной воды ниже заданного значения (35-40 градусов по Цельсию), в противном случае приводы закрываются и защищают пол от перегрева. Вся эта информация отправляется в HA и InfluxDB для построения красивых диаграмм на Grafana: отключены по причинам тестирования). Другие 6 графиков показывают данные каждого источника тепла — заданную температуру, текущую температуру, а синяя полоса показывает процент нагрева в час. Видно, что отсутствует подогрев пола в коридоре/подъезде, и это потому, что он управляется «вслепую» — без каких-либо датчиков, просто открывая привод на короткое время, чтобы пол в подъезде немного прогрелся.

Вот и все. Излишне говорить, что это проект, которым я горжусь больше всего. Это не идеально, но идеально подходит для моих нужд: нагрев стал более стабильным, чем раньше, особенно на подогрев пола в ванной, в солнечные дни он реагирует намного быстрее, настраиваемая автоматика, режимы отсутствия и температуры (например, летом я Отключаю радиаторы и оставляю только пол с подогревом). В ближайшем будущем думаю добавить оконные датчики и внедрить это в автоматику (т.е. отключать отопление при открытии окна).

Надеюсь, вам понравился мой проект так же, как и мне. И если кому из вас нужны какие-то подробности по запчастям, софту, железу — буду рад помочь.

34 лайка

ЮрнД 2 ноября 2019 г., 20:17

#2

Очень впечатляет!
В настоящее время я в основном работаю над освещением и датчиками, но когда я доберусь до индивидуального отопления помещений, я снова загляну в эту тему.

Отличная работа.

Домотика94 30 января 2020 г., 9:30

#3

У вас также есть ссылка на электрическую коробку ETI?

альгирдаск (Альгирдас Ч.) 30 января 2020 г., 10:37

#4

Нет, извините, я купил его в местном магазине товаров для дома.

ум111 (Миндаугас) 26 марта 2020 г., 10:12

#5

Привет (Лабас),
сколько стоил ваш проект?
Интересно самому сделать что-то подобное.
Что мне не нравится, так это Bluetooth temp. датчики, может быть, вы думали о радиочастотных?
Пример подключения по технологии ZigBee.
Теоретически они должны иметь лучшее время автономной работы.
Как насчет стабильности во времени?

альгирдаск (Альгирдас Ч.) 26 марта 2020 г., 10:34

#6

Привет, Миндаугас, было бы проще ответить на нашем родном языке, но я постараюсь сказать по-английски для всех остальных.
Точную цену сказать сложно, так как сейчас это немного измененный сетап. Плата реле стоила ~20€ (aliexpress), raspberry pi 4 ~60€ (thepihut), клапаны ~8€ каждый (aliexpress). С момента моего первого поста я добавил SSD к малине и контроллер Arduino BSB для своего котла. Теперь установка удовлетворяет мои потребности. Так что цена зависит от ваших пожеланий. Датчики температуры блютуз — главное, что мне тоже не нравится. С тех пор, как я добавил адаптер USB3 SSD (который мешает Bluetooth RPi4), приема Bluetooth почти не было. Я разместил пару ESP32 с Bluetooth (esphome fw) по всему дому, чтобы они действовали как прокси-сервер Bluetooth <-> WiFi. Эта настройка теперь более или менее стабильна (но это зависит от маршрутизатора Wi-Fi, который, к сожалению, в моем случае не очень стабилен). У меня тоже есть Zigbee2mqtt, но хороших и отзывчивых датчиков температуры я не знаю. Xiaomi слишком медленно реагируют (каждые 0,5 градуса или 1 час, что слишком медленно для моей настройки). Лучше Konke, но мне пришлось пару раз перепарить, так как он у меня есть. Так что на данный момент Bluetooth оказался лучшим выбором (время работы от батареи похоже на zigbee).
В целом — эта установка стоит своих денег, я могу настроить отопление так, как хочу, и управлять им в соответствии с моей домашней автоматикой. Если нужна дополнительная информация или помощь — дайте знать в личку, мог бы предоставить более подробную информацию.

Трилис29 (Трилис29) 28 марта 2020 г., 8:32

#7

Лабас,

Вроде хорошо, строим новый дом ищем подходы к правильной проводке для автоматизации отопления. Было бы неплохо поговорить наедине, если у меня возникнут проблемы.
Я думаю об управлении реле через wemos d1. Также получение всех датчиков температуры по i2c.

альгирдаск (Альгирдас Ч. ) 29 марта 2020 г., 8:51

#8

Лабас,

Конечно, я могу помочь, чем смогу. Я тоже сначала думал пойти с Wemos или ESP32, но тогда нагрев будет зависеть от WiFi (если только вы не пропишете всю логику нагрева в самом контроллере, что, на мой взгляд, будет сложно). После моих проб и ошибок лучший подход состоит в том, чтобы иметь единую точку отказа. Raspberry PI с nodered зарекомендовал себя как наиболее стабильное решение с простой в программировании и обслуживании логикой нагрева. Также важно установить меры безопасности — напр. проверить время последнего обновления температуры, отключить нагрев в случае сбоя и т. д. В любом случае, я с удовольствием поделюсь своим опытом и предоставлю конкретную информацию.

Трилис29 (Трилис29) 29 марта 2020 г. , 20:42

#9

Хорошая точка для надежности. Я подумаю об этом.

Тем временем rpi будет использоваться для безопасности ha, node-red и parallax.

Все еще думаете, лучше сделать всю автоматизацию на HA или node-red?

В вашей настройке node-red активирует gpios?

П.С. Я буду использовать DS18B20 в комнатах для измерения комнатной температуры, а не обратной трубы. Так что для этого мне понадобятся wemos или что-то еще, я не знаю, сможет ли 1 pi получить всю информацию от нескольких датчиков температуры с длинным проводом.
Везде полы с подогревом, поэтому мне нужно будет стабилизировать температуру в каждой комнате. Датчики лучше ставить на комнатные, а не на обратку.

альгирдаск (Альгирдас Ч.) 30 марта 2020 г. , 15:37

#10

Я бы посоветовал Node-RED, так как он имеет более сложную и удобную для чтения автоматизацию. Старайтесь как можно чаще управлять устройствами через MQTT и избегайте использования HA, если это возможно. Иногда обновление ГК что-то ломает и может привести к перебоям в отоплении, что недопустимо, особенно в отопительный сезон. Поймите меня правильно — HA — отличный инструмент, я им часто пользуюсь, но когда я говорю о критических системах — он должен быть максимально стабильным.

О DS18B20 — если у вас только теплый пол, то вам не нужно заботиться о температуре подачи и обратки, вам просто нужно контролировать вентили и температуру в помещении. У меня другая ситуация (и неправильная, т.к. застройщик не установил смеситель для теплого пола) У меня смешанное отопление — радиаторы и теплый пол, поэтому я должен контролировать температуру обратки, чтобы не перегревать теплый пол. Насчет стабильности — у меня проблемы с подключением DS18B20 к RPI. Через какое-то время я получаю ошибки CRC, и все, кроме 2 датчиков, перестают определяться. К счастью, два других работающих датчика являются ключевыми, и у меня не возникло с ними проблем. Я мог воспроизвести ту же ошибку на RPI 2 и RPI 4, обе были установлены на чистом Debian. Тем не менее, они работали безупречно, подключенные к Wemos. И не забывайте, что сам Wemos выделяет некоторое количество тепла, поэтому подключение датчиков рядом с Wemos может дать неверные результаты.

1 Нравится

Трилис29 (Трилис29) 31 марта 2020 г., 4:19

#11

для node-red и mqtt вы правы, я собираюсь контролировать MQTT, это точно. HA только для панели Я думаю оставить wemos возле коллектора и вывести все кабели на коллектор, чтобы они были в одном месте подключены к wemos. Но не знаю, будет ли падение напряжения по длине и сколько я смогу подключить к 1 wemos. Или, может быть, мне нужно, чтобы они питались от внешнего источника и использовали только управляющий штифт wemos.

сносиг (Снорри) 14 апреля 2020 г., 23:48

#12

Рассматривали ли вы возможность использования каких-либо готовых готовых решений для управления клапанами, например, 4-канальных релейных блоков Sonoff? Я полагаю, что это было бы проще и, возможно, даже дешевле, чем использовать релейную плату с маршрутом rpi, тем более, что есть прямая поддержка Sonoff 4ch в HA.

альгирдаск (Альгирдас Ч.) 15 апреля 2020 г. , 6:57

№13

Да. Но использование Sonoff (или любого другого релейного блока) приведет к множеству точек отказа (сам блок Sonoff, маршрутизатор Wi-Fi, сервер высокой доступности), что неприемлемо для такой обычной системы, как отопление. Использование rpi и релейной платы — это практически «готовое» решение или решение «подключи и работай», и нагрев будет работать даже при выходе из строя HA или WiFi. Интеграция с HA не играет большой роли в моей настройке, так как используется только для отображения или изменения некоторых параметров нагрева. Вся логика и автоматизация отопления управляются NodeRED. И последнее о ценах — Sonoff Ch5 стоит 190,71 €, умножить на два (потому что мне нужно больше, чем 4 наших выхода) составляет ~ 40 €, где релейная плата обошлась мне примерно в ~ 20-25 €.

Эдзас (гандистаны) 12 мая 2020 г. , 10:01

№14

Лабас,

Я ищу варианты, когда речь идет о системе мокрого теплого пола в моем недавно построенном доме. Сначала у меня были гораздо большие планы, когда дело дошло до «улучшения» дома. Однако есть ли бренды, которые можно было бы подключить к HA или другому концентратору для целей автоматизации? Например, я собираюсь купить готовое решение для системы подогрева пола в моем доме.

Марки, которые легко доступны для меня:

1. Danfoss. Danfoss Icon выглядит действительно красиво с точки зрения дизайна, в то время как все остальные не так симпатичны.
2. Унорор
3. Ханивелл
4. некоторые другие…

Какие могут быть настройки, если я решу выбрать какую-то марку?

• Я знаю, что мне нужно 8 встроенных проводных термостатов (для них уже есть отверстия и проводка)
• Термоактуаторы — 11 в моем случае
• Какой-то главный контроллер, да?
• Какой-то модуль Wi-Fi для главного контроллера?

algirdasc или Trilis29 ты случайно не на дискорде HA? Я хотел бы ответить на один или два вопроса относительно вышеизложенного.

Ачу

Трилис29 (Трилис29) 13 мая 2020 г., 14:44

№15

Для готового решения вы получаете то же самое, просто иногда все данные проходят через внешние (кто знает, безопасные ли) серверы. Проверьте страницу HA Integrations, и вы увидите, что совместимо. Главным контроллером может быть RPi, Wemos, Sonoff, Shelly.

Если вы хотите регулировать 11 приводов, вам потребуется 11 реле. Любая плата ESP с платой расширения может без проблем создать до 16GPIO.

Для главного контроллера и получения всей информации от термостатов (проводных) вам нужно еще 8 GPIO, поэтому вы можете использовать для этого RPi.

Также @algirdasc упомянул, что если WIFI или HA выходит из строя, Node-RED все работает, если вы используете только RaspberryPi или 2xPi.

По моему опыту, отключение Wi-Fi — это РЕДКИЙ случай.

Я бы порекомендовал сделать автоматизацию на Node-RED или просто всегда делать резервную копию HA и делать уведомления, если она выйдет из строя, у меня это еще никогда не было.

Все зависит от того, разбираетесь ли вы в технологиях и не боитесь немного программировать.

Мой дискорд Trilis#8339

1 Нравится

клогг (Клогг) 13 мая 2020 г., 15:04

№16

Эдзас:

Данфосс.

Если вы посмотрите на Danfoss, посмотрите здесь — Danfoss Radio Controlled Thermostats (DIY)
Это не значок, но может быть пища для размышлений?

lendy007 26 ноября 2020 г. , 13:15

# 17

Привет @algirdasc — замечательный проект! Не могли бы вы поделиться тем, как вы подключили этот экземпляр к HA? У меня есть 2 коробки с клапанами теплого пола, поэтому мне понадобятся 2 комплекта управления, которые каким-то образом должны быть подключены к HA (который находится в стойке в подвале), чтобы взаимодействовать друг с другом…

Спасибо

Альгирдаск (Альгирдас Ч.) 28 ноября 2020 г., 9:53

# 18

Я использую HA только для отображения состояния и контроля заданной температуры. Автоматизация осуществляется через NodeRED. Я считываю данные с моего газового котла/нагревателя, а затем делаю некоторые расчеты и логику клапана и отправляю данные обратно в газовый котел, малина отвечает за управление клапаном.
