Короб для сабвуфера своими руками ⋆ Doctor BASS

Как правильно сделать короб для сабвуфера

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

  • Чертеж;
  • Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
  • Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

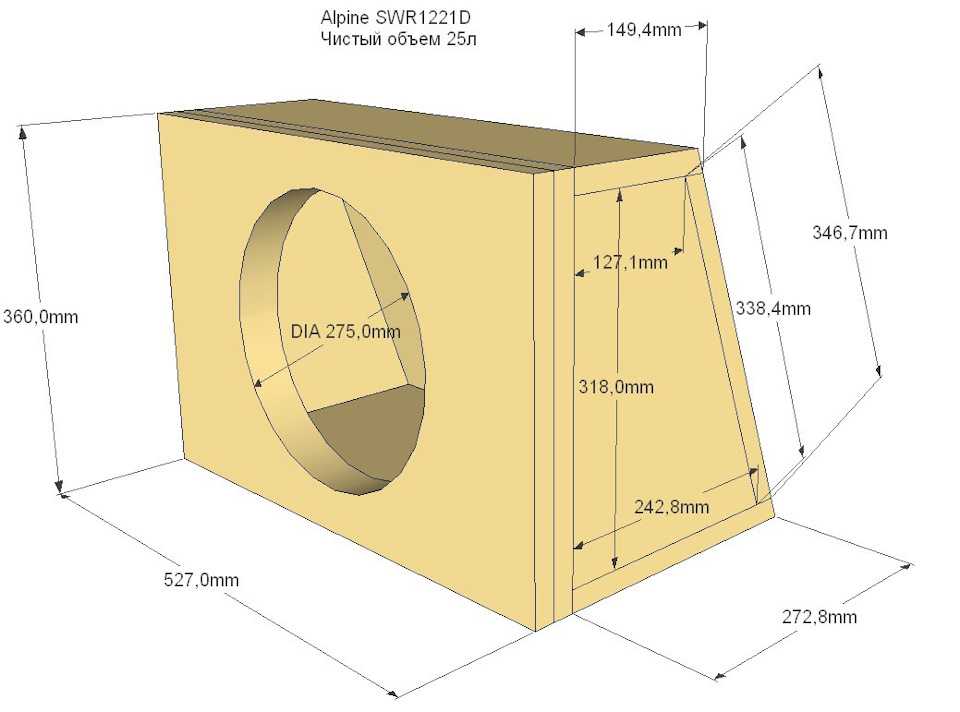

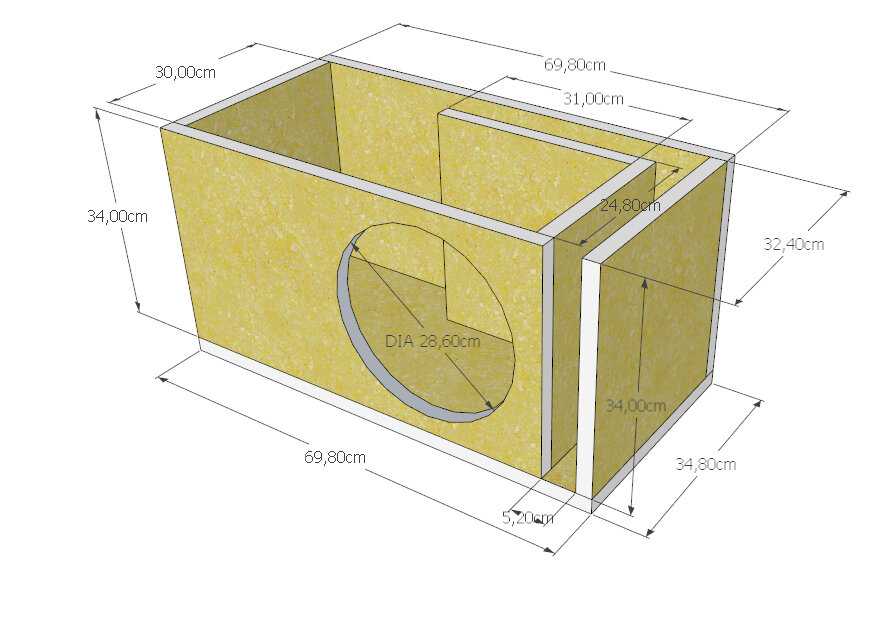

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

При достаточной толщине стенок не нужно обклеивать корпус изнутри виброизоляцией и т.п.!

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой
Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями. Самый лучший, при этом простой и доступный вариант это клей ПВА, в случае если нужно заполнить какое-то увеличенное пространство, неровность или щель, то смешайте его с мелкими опилками это станет отличной «замазкой».  Если вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Жидкие гвозди так же можно использовать, но это будет дороже и в большинстве случаев неоправданно, но если у вас вдруг завалялся лишний тюбик, то никаких проблем. А вот именно герметик использовать не стоит, он хоть и заполнит щели, но жесткость корпуса от этого пострадает.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее, либо выбирайте с достаточно мощными пружинами. Устанавливая клеммник (терминал) для подключения сабвуфера не забудьте проклеить по периметру место соединения с корпусом. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Насадка для круглых отверстий
Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

  • Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.
Ручная циркулярка
  • Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
  • Шуруповерт — для закручивания саморезов и сверления отверстий.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам.  Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.



Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

Части двойной стенки нужно дополнительно проклеить и скрутить между собой. Правильно выбирайте длину саморезов, чтобы он не торчали внутри. Но иногда это может  делаться специально, чтобы использовать саморезы как каркас для набивочного материала.

Для дополнительного укрепления конструкции можно использовать угловые усилители или попросту «косынки».

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.

Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.

Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.

Закладные гайки с внутренней стороны передней стенки

Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.

Информативное видео сборки и склейки на примере серийного сабика Рокфордов.

Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.

Удачи в построении!


Читать еще:

  • Полезные аксесуары для автозвука
  • Как выбрать сабвуфер
  • Как рассчитать корпус для сабвуфера
  • Из чего состоит сабвуфер

Нажмите кнопку, чтобы поделиться материалом:

Как сделать корпус для сабвуфера своими руками

Существует два варианта установки сабвуфера – приобретение готового или покупка динамика и изготовление ящика под него. Рассмотрим второй вариант. Расскажем как легко сделать корпус для сабвуфера автомобиля своими руками. Шаг за шагом.

Какой лучше

В продаже существует масса готовых корпусов, но они не отличаются качеством. Тут может привлечь только цена, их стоимость составляет примерно 1500 ₽. Но материалы дешевые, сделаны из тонкой фанеры, нет жесткости ящика. Добиться с покупным корпусом правильного звучания сабвуфера не получиться.

Важно помнить, что хорошо сделанный корпус для сабвуфера существенно преобразит звучание. На практике, один и тот же сабвуферный динамик в различных коробах звучит по-разному, причем разница существенная на слух даже для неподготовленного слушателя.

Приступим к изготовлению

Для начала определитесь с формами и размером. По умолчанию будем считать, что имеется чертеж ящика под саб. Если нет, то будет полезно узнать в статье «Корпус для сабвуфера».

К тому же, производители в технической документации к динамику предлагают несколько вариантов размеров корпусов, исходя из его параметров. Чертежи для ящика под сабвуфер также можно найти на специализированных авто форумах по автозвуку.

Определимся с материалом для ящика. Существует два варианта — MDF или многослойная фанера. Т.к. буду рассказывать про свой опыт изготовления корпуса для сабвуфера, то выбрал многослойную фанеру.

Найти MDF в магазине непросто, а стоимость фанеры намного дешевле. При выборе фанеры нужно определиться с её толщиной, чем толще — тем жестче будет корпус и лучше в итоге звучание. Оптимальная толщина фанеры составляет 18 мм, что является разумным и по цене и по качеству, и она продается в любом строительном маркете.

Не стоит забывать про вес будущего корпуса под сабвуфер. Если его делать из очень толстой фанеры, то вес готового ящика может достигать 40 килограмм. Плюс вес самого динамика, в итоге — лишние полцентнера в багажнике, которые вы постоянно будете с собой возить.

Разрезать фанеру под будущий ящик можно в большинстве крупных строй-магазинов, по типу «Касторама». Далее закупите сопутствующие материалы — клей ПВА и кисточки, мебельные шурупы, жидкие гвозди (для проклейки стенок и стыков) саморезы и акустический карпет для оклейки ящика. Еще рекомендую специальное покрытие для дерева, которое защитит от влаги.

Приступаем к постройке корпуса сабвуфера

Рекомендую, лицевую часть корпуса, на которой крепиться динамик, сделать двойной, а именно из двух листов фанеры. Т.е. получается, что общая толщина будет 36 мм. Это нужно для большей жесткости, ведь именно эта часть ящика оказывается самой слабой и нагруженной. Как вариант, можно сделать отверстие под динамик в первом листе обычного размера, а во втором (наружном) чуть большим, по внешнему диаметру динамика.

В итоге получиться, что саб будет утоплен в корпусе. Это лучше выглядит с эстетической стороны.


Собираем ящик для сабвуфера

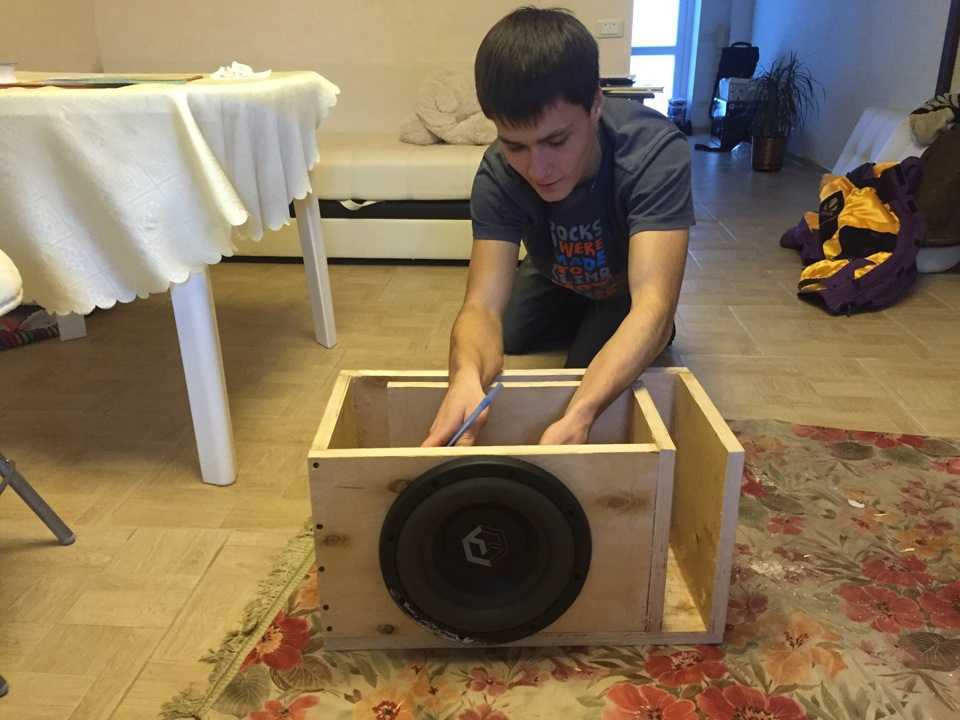

Листы фанеры между собой склеиваем клеем и прикручиваем с помощью саморезов. Количество саморезов должно быть примерно следующее: один саморез на один квадратный сантиметр площади стенки или через каждые 3-5 сантиметров. Не жалейте саморезы, прочность важнее. С помощью мебельных шурупов соединяем стенки корпуса будущего ящика между собой. Технология следующая: сначала просверливаем отверстие под мебельный шуруп, капаем каплю клея ПВА и закручиваем.

Почему надо использовать мебельные шурупы? Они, в отличие от саморезов, дают наиболее прочное соединение и не разболтаются от постоянных колебаний и тряски.

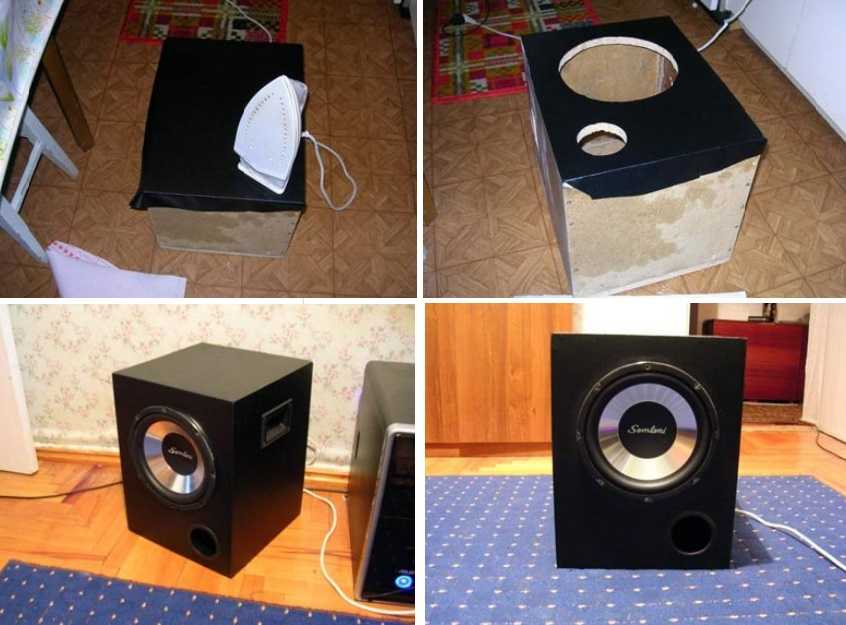

Приступаем к защите корпуса. Для этого существует специальный лак, который защищает древесину от влаги. Тут никаких проблем возникнуть не должно.

Для увеличения жесткости конструкции корпуса его проклеивают изнутри вибро-изоляционными материалами. Данная процедура нужна, когда выбран не слишком толстый материал для изготовления корпуса, или для увеличения жесткости покупного ящика. По опыту, после данной операции, сабвуфер заиграл по-новому — качественно и более быстро.


При сборе сабвуфера сделайте проклейку стыков и соединений. Особенно если тип корпуса — закрытый ящик. Пристальное внимание уделите месту, откуда выходят провода для сабвуфера. В качестве проверки герметичности — ящик заливают водой, но этот метод считаю перебором.

Если после сбора и прослушивания сабвуфера вам не нравиться его звук, кажется слишком жестким, можно положить внутрь синтепон или обычную вату. Она требуется, чтобы улучшить качество звучания при неправильном конструировании ящика под сабвуфер.

Бас получился сочный и мощный. Отыгрывается басы на все 100 процентов, четкость на высоте, скорость баса хорошая, и при этом локализация получилась что надо. Нет неприятного гудения и давящего давления на уши. По сравнению с покупными сабвуферами в готовом корпусе — это небо и земля!

Как собрать корпус сабвуфера

от Crutchfield’s

Поедание шоссе с ясностью и громкостью.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. Это помогло мне узнать, что действительно важно для наших клиентов. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой и электроникой, которую мы используем для ее прослушивания. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать звуковые системы в их квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

Я люблю играть в ролевые игры, настольные игры (по последним подсчетам в нашем доме было около 200 настольных и карточных игр), проводить время с семьей и смотреть фильмы ужасов, когда их нет рядом.

Подробнее о Роберте
  • Начал работу в компании Crutchfield в 1999 г.
  • Присоединился к команде авторов Crutchfield в 2001 г.0018
  • Получение сертификата MECP (Mobile Electronics Certified Professional)
  • Автор десятков статей о Crutchfield и сотен презентаций автомобильной аудиосистемы
  • Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов
  • Опытный фрилансер писатель и редактор, специализирующийся в основном на настольных играх

Другие работы Роберта Ференси-Виарса

Автомобильные стереосистемы с одним и двумя разъемами DIN

Что означают показатели водонепроницаемости IP?

Видео: оборудование для установки автомобильной стереосистемы со скидкой

Практический опыт с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Руководство по покупке автомобильной стереосистемы

14 октября 2022 г.

Сборка собственного сабвуфера отличный способ получить то, что вы хотите, не тратя целое состояние. Все, что вам нужно, это несколько основных инструментов, оборудования и материалов.

В этой статье:

  • Мы объясним, как спроектировать корпус сабвуфера на бумаге. Правильный расчет имеет решающее значение для получения надлежащего объема.
  • Далее мы рассмотрим сборку шаг за шагом и поделимся несколькими советами.

Создание коробки — это очень весело и сэкономит вам немного денег, но работа «сделай сам» подходит не всем. Если вы прочтете эту статью и решите, что сборка корпусов может быть не для вас, ознакомьтесь с нашим выбором высококачественных готовых корпусов для сабвуферов.

Стоимость материалов

Мы потратили около 50 долларов, хотя ваши расходы будут зависеть от того, что у вас уже есть в гараже.

Затраченное время

Сборка корпуса сабвуфера заняла около трех часов. Ваш проект может занять больше или меньше времени, в зависимости от сложности формы вашей коробки и инструментов, которые есть в вашем распоряжении. У нас был вместительный верстак и хорошо оборудованная мастерская.

Что вам понадобится
  • Электролобзик
  • Настольная или циркулярная пила
  • Электрическая дрель с насадками для предварительного сверления отверстий и заворачивания шурупов
  • 3/4″ МДФ (древесноволокнистая плита средней плотности)
  • Шурупы для гипсокартона 2″
  • Шурупы для листового металла с полукруглой головкой (1/2″ и 1″)
  • Столярный клей
  • Силиконовый герметик
  • Незатвердевающий веревочный герметик
  • Чашка для подключения динамика — см. полный ассортимент комплектующих для сборки коробок

Выбор сабвуфера

При выборе сабвуфера обратите внимание на рекомендуемый производителем размер корпуса, особенно на размер корпуса, рекомендованный производителем. если у вас мало места в автомобиле. Объем коробки говорит вам, насколько большим должен быть ваш корпус для максимальной производительности сабвуфера. Коробка, показанная в этой статье, предназначалась для багажника моего седана Nissan, поэтому я хотел убедиться, что она не займет слишком много места. Имея в виду это требование, я выбрал 10-дюймовый сабвуфер Alpine. Производитель рекомендует объем коробки от 0,65 до 1,0 кубических футов, так что в небольшой коробке все будет нормально.0003

Приобретение сабвуферов из комплектующих

Планирование конструкции корпуса сабвуфера

Вы можете выполнить следующие действия, чтобы определить правильные размеры корпуса сабвуфера:

Определите минимальную глубину корпуса. Измерьте глубину сабвуфера и добавьте 2 дюйма. Это измерение является минимальной глубиной вашего корпуса (в этой статье глубина относится к размеру корпуса спереди и сзади, при этом низкочастотный динамик установлен спереди).

Определите минимальную высоту и ширину вашего ящика. Измерьте диаметр корпуса низкочастотного динамика или сверьтесь с монтажным шаблоном, который может быть включен в руководство пользователя, чтобы определить минимальную высоту и ширину передней части корпуса.

Если вы планируете установить решетку, не забудьте оставить дополнительное пространство, которое может понадобиться для ее размещения.

Определите свободное место в вашем автомобиле. Измерьте высоту, ширину и глубину пространства автомобиля, которое вы готовы выделить для сабвуфера. Если коробка должна иметь клиновидную форму, вам необходимо знать глубину сверху и снизу коробки.

Нарисуйте свою коробку. Пришло время набросать вашу коробку на бумаге, используя полученные вами размеры. Коробка, показанная в этой статье, имеет прямоугольную форму, но вы можете обнаружить, что клиновидная коробка лучше подходит для вашего автомобиля или грузовика. Ваш эскиз может выглядеть следующим образом:

Для наших примеров давайте использовать следующие внешние размеры:

5
Прямоугольная коробка Клиновая коробка
Высота: 10 139 90 13 Высота: 14 дюймов
Ширина: 14 дюймов Ширина: 18 дюймов
Глубина: 12 дюймов Глубина 1: 5 дюймов 39 Глубина 2: 8 дюймов

Определите внутренние размеры и объем вашей коробки. Вышеуказанные шаги определили внешние размеры коробки. Чтобы определить внутренний объем , просто вычтите толщину древесины, которая будет использоваться для строительства. Если вы используете МДФ 3/4 дюйма (рекомендуется!), то вы вычтете 2 x 3/4 дюйма или 1-1/2 дюйма из каждого размера.

Внутренние размеры для наших примеров:

5 Высота: 9 5

Прямоугольная коробка Клиновая коробка
Высота: 11,5″
Ширина: 12,5 дюйма Ширина: 16,5 дюйма
Глубина: 10,5″ Глубина 1: 3,5″
Глубина 2: 6,5″

внутренний объем Исходя из внутренних размеров можно рассчитать внутренний объем шкафа по следующей формуле: высота x ширина x глубина = кубический объем

Подставим некоторые числа:

Прямоугольная коробка:

11,5 x 12,5 x 10,5 дюймов = 1 509,375 кубических дюймов прежде чем мы сможем определить объем. Чтобы найти среднюю глубину, сложите два измерения глубины вместе, а затем разделите на два. Помните, что глубина 1 = 3,5, а глубина 2 = 6,5.

3,5″ + 6,5″ = 10″
10 дюймов / 2 = 5 дюймов

Итак, средняя глубина клиновидного ящика равна 5 дюймам. Подставьте это измерение в формулу:

12,5″ x 16,5″ x 5″ = 1031,25 кубических дюймов

Преобразование кубических дюймов в кубические футы. Поскольку большинство производителей указывают рекомендуемый объем коробки в кубических футах, вам необходимо преобразовать внутренний объем из кубических дюймов

Прямоугольная коробка: 1509,375 / 1728 = 0,873 кубических фута

Клиновая коробка: 1031,25 / 1728 = 0,597 кубических фута технические характеристики Теперь сравните нарисованный вами объем коробки с рекомендованным производителем. Если он слишком большой или слишком маленький, вы можете внести небольшие коррективы в одно измерение, пока внутренний объем вашей коробки не будет максимально соответствовать рекомендациям производителя. Часто производители рекомендуют диапазон объемов корпуса. Вы можете получить хорошие результаты с коробкой, которая находится где-то в пределах рекомендуемого диапазона.

Определите окончательные внешние размеры коробки. После того, как вы определили правильные внутренние размеры, пришло время добавить обратно те 1-1/2 дюйма, которые мы вычли на шаге 5, чтобы получить новые внешние размеры. Дважды проверьте, чтобы убедиться, что эти размеры подходят для вашего автомобиля. , и вы готовы перейти к строительству.

Пошаговые инструкции по сборке корпуса сабвуфера

Шаг 1 – Резка панелей

Мы начали с измерения и вырезания основных частей МДФ для передней, боковых, задней и верхней части корпуса, используя настольная пила.

У вас нет настольной пилы? Не волнуйся. Если вы купите МДФ в любом крупном магазине товаров для дома, они смогут разрезать его для вас за небольшую плату. (Приветствую Кэмерона в моем местном магазине Lowe’s. Он превратил лист МДФ размером 6 на 8 футов в доски, которые поместились бы в мою машину.)

Вы также можете использовать циркулярную пилу, только следите за тем, чтобы срезы были ровными (гладкие, плоские срезы обеспечивают надежную герметизацию коробки).

Всего вырезаем семь деталей – верх и низ, две боковины, спинку и две одинаковые детали для переда (так как он должен был быть двойной толщины). Как только это будет сделано, остальная часть процесса будет похожа на сборку модельного комплекта или сборной мебели.

Шаг 2. Нарисуйте круг

После того, как детали будут вырезаны по размеру, используйте циркуль или шаблон, который может быть включен в упаковку вашего сабвуфера, чтобы отметить вырез для сабвуфера на одной из идентичных передних частей. В качестве шаблона мы использовали картонную упаковочную вставку.

Шаг 3. Подготовка передних панелей

Если вы решили использовать МДФ двойной толщины для передней панели (этот метод рекомендуется — он обеспечивает чрезвычайно прочную, нерезонансную монтажную поверхность для сабвуфера), закрепите две одинаковые передние части вместе, используя большое количество столярного клея и несколько шурупов для листового металла. Также двойная толщина послужит укреплению коробки в целом.

Если вы не используете двойную толщину МДФ для монтажной поверхности, вам обязательно следует использовать распорки в других местах коробки для дополнительной прочности. На самом деле никогда не будет плохой идеей использовать распорки, несмотря ни на что, особенно если ваш ящик больше кубического фута. Коробка будет подвергаться сильному внутреннему давлению, поэтому чем она прочнее, тем лучше.

Самый простой способ добавить распорки — использовать деревянные планки размером 2 x 2 дюйма. Приклейте и прикрутите их по крайней мере к двум внутренним швам коробки, прежде чем прикреплять верх и низ.

Шаг 4. Сборка коробки

Пока передние панели были зажаты и клей сох, мы собрали остальную часть коробки.

Мы нанесли каплю клея на край панели и прижали ее к прикрепляемой панели. Мы использовали деревянные зажимы, чтобы скрепить панели, пока не вкрутим винты. Клей, а не винты, в конечном итоге запечатает коробку , так что не бойтесь заливать его.

МДФ может расколоться, поэтому мы предварительно просверлили отверстия для шурупов, а затем вставили шурупы. В такие времена действительно выгодно иметь и дрель, и отвертку!

Мы скрепили детали вместе с помощью 2-дюймовых шурупов для гипсокартона. На этом этапе часть клея выдавится — вы можете вытереть его снаружи коробки влажной тряпкой, но можно оставить его на внутренних краях ( это на самом деле поможет с печатью)

Шаг 5. Прикрепите последние стороны

При сборке коробки вы можете обнаружить, что она немного неправильная. Вот где деревянные зажимы действительно могут помочь придать вещам форму. Когда вы закрутите последние две стороны (в нашем случае переднюю и заднюю), все должно выровняться.

Примечание: самые большие стороны коробки должны перекрывать каждую из меньших сторон, чтобы обеспечить наибольшую прочность.

Шаг 6 – Вырезание отверстия для низкочастотного динамика

С помощью дрели и большого сверла мы проделали отверстие рядом с внутренним краем начерченного круга, достаточно большое, чтобы в него поместилось полотно лобзика.

Мы вырезали круг лобзиком, быстро ударил наждачной бумагой, и открытие НЧ было завершено.

Шаг 7. Добавление крышки разъема

Перевернув коробку, мы использовали 3-дюймовую кольцевую пилу, чтобы сделать отверстие для крышки разъема. Если у вас нет такой большой кольцевой пилы или если у вас квадратный разъем чашки, вы можете использовать процедуру сверления/лобзика, которую мы использовали на передней части коробки.0003

После сглаживания отверстия грубой наждачной бумагой мы намазали валиком силиконового герметика край клеммной крышки и прикрутили его на место с помощью шурупов для листового металла 1/2 дюйма.

После того, как вы все приклеили панели и прорежьте отверстия, почти готово. наждачная бумага или рашпиль для регулировки отверстия

Самое время пометить карандашом расположение отверстий для винтов, чтобы вы могли предварительно просверлить отверстия после снятия низкочастотного динамика. Нам довелось сделать это в конце процесса.

Шаг 9.
Герметизация внутренней части

Чтобы убедиться, что все герметично и герметично, мы подождали, пока клей высохнет, и нанесли силиконовый герметик на все внутренние уплотнители коробки. Мы использовали ручной тюбик с герметиком, так как в этот момент было бы сложно опустить пистолет для герметика внутрь коробки.

Дайте герметику высохнуть в течение 12-24 часов перед установкой сабвуфера обратно в . Некоторые силиконовые герметики при отверждении выделяют пары уксусной кислоты, которые могут разрушить корпус сабвуфера.

Шаг 10. Установка сабвуфера

После того, как герметик затвердел, мы добавили немного незатвердевающего веревочного герметика (его можно найти в отделе уплотнителей в хозяйственном магазине), чтобы он служил уплотнением под рамой низкочастотного динамика.

Затем мы опустили низкочастотный динамик обратно в отверстие и карандашом отметили расположение отверстий для винтов, затем сняли сабвуфер и предварительно просверлили отверстия для крепежных винтов.

Наконец, мы подсоединили отрезок провода динамика от клеммной крышки к сабвуферу, поместили сабвуфер обратно в коробку и прикрутили его. Мы были очень осторожны, чтобы сверло не соскользнуло с винтов и не испортило мой новый сияющий переводник.

Отделка и настройка коробки сабвуфера

Коробка готова, вуфер установлен. Теперь пришло время взять его в машину и попробовать.

Но это еще не все. Голый МДФ имеет крутой, прочный вид, но он также подвержен сколам. И у вас, вероятно, более утонченное чувство декора, чем «шик мастерской по дереву». Сборные коробки покрыты прочным ковром. Вы можете использовать это (у нас есть ковровое покрытие среди наших строительных материалов), винил или любой другой материал, который вы хотите. Здесь вы действительно можете сделать коробку самостоятельно.

Ознакомьтесь с нашей статьей о настройке корпуса сабвуфера, чтобы получить некоторые идеи.

И большое спасибо моему приятелю Крису из Clever Home Improvements в Стонтоне, штат Вирджиния, за использование его навыков и магазина.

Теперь ваша очередь

Следуя инструкциям в этой статье, вы сможете собрать свой собственный сабвуфер. Обязательно ознакомьтесь с нашим ассортиментом аксессуаров для установки сабвуфера — у нас есть различные разъемы для динамиков, портовые трубки, коврики и другие аксессуары, необходимые для сборки вашей коробки. А если вам нужна помощь, обращайтесь к нашим консультантам. Они ответят на вопросы и позаботятся о том, чтобы вы получили все, что вам нужно.

Пожалуйста, поделитесь своими мыслями ниже.

Сравните звук

SpeakerCompare ™

Запатентованная технология Virtual Audio ™

Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите напрокат комплект для прослушивания

SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

SpeakerCompare ™

Запатентованная технология Virtual Audio ™

Прослушивание динамиков перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ™

РАВНО
СИЛА

РАВНО
VOLUME

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы будем рады узнать ваше мнение

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат

Выберите трек, чтобы начать прослушивание

Колонки Audition перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных колонок через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Наш комплект для прослушивания

Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

Запросить комплект

Оцените свой опыт работы с SpeakerCompare

Спасибо за ваш отзыв!

Мы будем рады узнать ваше мнение

Оцените свой опыт работы с SpeakerCompare ™

Больше не показывать

Спасибо за ваш отзыв!

SUB BOXES & BOX DESIGNS — КОМПЛЕКТЫ ДЛЯ САБВУФЕРА В ПЛОСКОЙ ПАКЕТНОЙ СДЕЛКЕ

SUB BOXES & BOX DESIGN — КОМПЛЕКТ ДЛЯ САБВУФЕРА В ПЛОСКОЙ ПАКЕТЕ — Down4Sound Shop

Поиск

НАБОР САБВУФЕРОВ В ПЛОСКОЙ ПЛОЩАДКЕ
