В большинстве случаев ремонт квартиры не обходится без изменения электропроводки, обусловленной перепланировкой жилья, физическим и моральным износом кабелей, повышением нагрузки на сеть и другими факторами.

Объём работ по реконструкции электропроводки зависит как от размеров жилья, так и от планируемой степени оснащения бытовым оборудованием и техникой каждого помещения. К электричеству сегодня все привыкли, но от этого последствия от поражения человека электротоком не стали легче – ток в 5-10 А бытовой сети напряжением 220 В смертельно опасен. Следовательно, при устройстве электропроводки мелочей не бывает.

Монтаж электросети квартиры состоит из следующих этапов:

1. Разработка проекта/схемы.
2. Расчёт потребности в материалах и фурнитуре.
3. Разметка под штробление и устройство штроб.
4. Укладка кабелей и монтаж распределительных коробок, розеток, выключателей.
5. Сборка распределительного щитка и «прозвонка» электропроводки.

Содержание

1.

Проект электропроводки

2.

Общие правила монтажа электропроводки

3.

Расчёт потребности в материалах и фурнитуре

4.

Устройство штроб

5.

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

6.

Сборка распределительного щитка и «прозвонка» электропроводки

7.

Заключение

Проект электропроводки

Произвести грамотный монтаж электропроводки современной квартиры без заранее разработанной схемы электроснабжения, руководствуясь только сиюминутными решениями возникающих вопросов, невозможно.

Обязательность разработки проекта электроснабжения квартиры не закреплена законодательно, но процедура подключения смонтированной электропроводки к силовой линии здания регламентирована жёсткими правилами, включающими и необходимость согласования.

Профессионально выполненный проект электроснабжения по окончании ремонта станет важным приложением к техпаспорту квартиры и облегчит прохождение согласования. Согласно ПУЭ, система электропроводки квартиры является электрической установкой, а потому её подключение к домовой линии и эксплуатация должны производиться в соответствии с общими для такого оборудования требованиями:

• внутренняя проводка жилья должна быть совместима с внешней электросетью по мощности;
• электропроводка квартиры не должна представлять опасность (пожарную электротехническую) для проживающих в доме людей.

Читайте также: Электрика в домах серии П-44Т: особенности, проект, схема, установка в новых домах

Согласование проекта внутреннего электроснабжения квартиры выполняется в Ростехнадзоре и обязательно в следующих случаях:

• при монтаже электропроводки в новостройке «с нуля»;
• при реконструкции во вторичном жилье имеющейся сети с повышением выделяемой на квартиру мощности.

Контролирующие инстанции при визитах на объект по заявке на подключение его к домовой сети требуют выполненный по всем стандартам проект электропроводки квартиры, и грамотность этого документа — аргумент в пользу соответствия системы электроснабжения всем необходимым требованиям.

Общие правила монтажа электропроводки

Документом, определяющим требования к монтажу электропроводки и любого другого электрооборудования, является ПУЭ — «Правила Устройства Электроустановок».

Основные правила устройства внутренней электросети в квартире:

1. Разводка и соединение кабелей производятся внутри распределительных коробок с тщательным изолированием мест соединения.


   Прямое соединение разнородных проводов (медь, алюминий, сталь) запрещено.

2. Счётчики, распределительные коробки, розетки и выключатели должны быть легкодоступны.
3. Выключатели монтируются на участке стены, не закрываемом дверным полотном в открытом положении (со стороны ручки двери).
4. Существует 2 стандарта высоты расположения выключателя от пола – «советский» (160 см) и «европейский» (90 см), к применению допустимы оба.
5. Розетки при подводе провода снизу устанавливаются на высоте не более 1 м, ориентируясь на удобство использования, при подключении к сети сверху – от 1 до 1,5 м. В детских комнатах квартир в целях обеспечения безопасности допускается располагать розетки выше — на высоте 1,8 м, исходя из стандарта для помещений учреждений с пребыванием детей.
6. Розетки и выключатели размещают не ближе 50 см от газопровода.
7. Расположение участков проводки на стенах должно быть ортогональным (вертикальным или горизонтальным) – это облегчит отслеживание кабелей при выполнении мелкого ремонта (сверление отверстий, штробление).
8. Электропроводка не должна контактировать с металлическими элементами строительных конструкций (арматура, закладные детали).
9. При монтаже в одну штробу нескольких кабелей с однослойным изолированием каждый из проводов должен быть помещён в гофрочехол.
10. Вертикальные участки проводки должны располагаться от дверных и оконных проёмов на расстоянии не менее 10 см.
11. Горизонтальные участки проводки располагают не ближе 15 см от плит перекрытия.
12. Расстояние от кабеля до труб газопровода должно быть не менее 0,4 м.

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

• по схеме электропроводки – наиболее точный;
• по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

• провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
• кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

При выборе материала для электропроводки квартиры следует отдавать предпочтение кабелю – более надёжному и долговечному материалу.



Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34
«… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3
«Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Устройство штроб

В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.

На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.

Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций.

В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.

Помните: штробить монолитные ограждающие конструкции запрещено!

Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).

Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

Кабели в штробах до оштукатуривания временно фиксируют гипсовым раствором. Гнёзда под монтажные и распределительные коробки очищаются от пыли и смачиваются. На конец кабеля надевается коробка, после чего она также временно фиксируется в гнезде – небольшим количеством гипсового раствора, заподлицо поверхности стены. При заделывании кабелей в штробах зазоры вокруг коробок окончательно заполняются и затираются цементным раствором. Подключение каждой розетки следует производить непосредственно от распределительной коробки, не формируя один шлейф для нескольких розеток. При очищении одножильных концов кабеля от изоляции для подключения к контакторам следует избегать надреза медных жил – в месте такой насечки проводник становится ломким.

Установку лицевых накладок розеток и выключателей выполняют по окончании финишной отделки стен.

Сборку узлов в распределительных коробках выполняют с помощью специальных клеммных шин — применение скруток кабелей нежелательно из-за необходимости тщательного изолирования и неудобства разборки.

Читайте также: Всё о разводке электрики на кухне

Сборка распределительного щитка и «прозвонка» электропроводки

Прежде всего приобретается сам щиток:

• наружного исполнения – простой в монтаже, но требующий места;
• внутреннего типа – более эстетичный и компактный, но устанавливаемый в нишу.

Затем щиток устанавливается в квартире, чаще всего в прихожей, после чего в нём компонуются и монтируются все защитные автоматы линий проводки в квартире. Располагать на одном автомате более одной линии не рекомендуется.

Все линии электропроводки «прозваниваются» от узла к узлу, после чего подводятся к щитку и соединяются с автоматами.

По окончании соединения с автоматами всех линий от распределительного щитка к подъездному щиту отводится один общий кабель сечением не менее 6 мм2.

Заключение

Смонтировать электропроводку в квартире самостоятельно – реально. Особенно, если есть выполненная профессионалом схема и навыки электромонтажных работ. Однако следует помнить, что учиться электромонтажу на своих ошибках опасно для жизни. Если выполнять эту работу ранее не приходилось, лучше обратиться к профессионалам, как минимум – для поэтапной консультации, в том числе, по подсчёту мощности потребителей и выбору сечения кабеля.

Разводка электропроводки в квартире | ehto.

30.05.202016.11.2021 Админ.

Вступление

Разводка электропроводки в квартире может выполняться несколькими вариантами. Все варианты проводки различаются схемами соединения розеток и светильников между собой и их подключения к щитку электропитания.

Варианты разводки электропроводки в квартире

Можно выделить три варианта разводки электропроводки в квартире:

1. «Европейский» вариант,
2. вариант шлейфования,
3. вариант  разветвления,
4. смешанный вариант разводки электропроводки.

Все варианты разводки применимы и к открытой электропроводки и к проводке скрытой. Разберем каждый вариант подробнее.

Разводка электропроводки в квартире – европейский вариант

Сразу замечу, это самый дорогой и трудоемкий вариант разводки. Европейский вариант разводки электропроводки возможен, если у вас установлен квартирный электрощиток. Иногда его называют разводки типа звезда или безкоробочная разводка.

Суть его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой линии электропроводки отдельный.

• Достоинства такой разводки высокая надежность и безопасность, удобство в обслуживании.
• Недостатки, высокая стоимость, большой электрощиток, большая трудоемкость.

Разводка электропроводки шлейфом

Пожалуй, шлейф это самая распространенная разводка электропроводки в квартире. Суть ее в следующем.

Вся электропроводка квартиры разделяется на групповые цепи или просто группы розеток или группы освещения. Лучше не объединять розетки и освещение в одни группы. Разделение на группы производится по местоположению розеток в квартире (для удобного монтажа) и/или по суммарной мощности группы. В квартире лучше сделать, чтобы суммарная мощность каждой группы не превышала 4,5 киловатта. Это позволит для проводки группы взять кабель 3x 2. 5 мм² и  защитить ее автоматом защиты в 16 Ампер. Для мощных бытовых приборов (плита, бойлер) сечение кабеля и номинал автомата защиты увеличивается в соответствии с потребляемой мощностью.

Итак, от автомата защиты группы потребителей (розеток или светильников), электрический кабель прокладывается до первой розетки группы, от первой розетки ко второй от второй к третьей и т.д. Это и есть шлейф.

Разводка электропроводки разветвлением в распаячных коробках

Разводка электропроводки в квартире разветвлениями в распаячных коробках остается любимым вариантом строителей. Дешево и сердито. Распаячные коробки также называют коробки ответвительные или коробки распределительные.

Суть этого способа в следующем. Электрическая цепь всей квартиры разбивается на группы. Каждая группа, также, защищается автоматом защиты. От автомата защиты электрический кабель прокладывается до, так называемой, распаячной коробки.

В эту же коробку подводятся провода (кабели) от всех розеток группы. В распаячной коробке производится соединение (распайка) проводов группы. Распайка это соединение однотипных проводов всех кабелей распаячной коробки. Слово распайка сложилось исторически и это не значит, что провода на самом деле обязательно нужно паять. Кроме скрутки с пайкой, можно использовать специальные клемники. Только нужно правильно выбирать клемники, чтобы они выдерживали мощность соединяемой группы.

Смешанная разводка электропроводки

На самом деле, в чистом виде ни один вариант разводки не применяется в «чистом» виде. Чаще всего, применяется смешанная разводка проводов.

Например, такая разводка электропроводки в квартире: основные силовые розетки делаются по варианту шлейф. Плита, стиральная машина, бойлер  – по варианту звезда. А освещение по варианту с распаячными коробками (каждая комната одна коробка).

©ehto.ru

Еще статьи

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не можете повлиять на их расположение. Но как только вы стали домовладельцем, вы имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно, это долгий, сложный и финансово затратный процесс. Пытаясь как-то сэкономить, многие задаются вопросом – а можно ли сделать всю электрическую часть в новом жилье самостоятельно? В реальности, если не лень, хорошо учился в школе, дружишь с физикой и электротехникой. Так что актуальна сегодня наша тема — электропроводка в квартире своими руками. Вам поможет пошаговая инструкция от составления схемы до монтажа проводов.

Содержание

• Начало всех работ — схема
• Составление схемы
• Необходимые материалы
• Щит распределительный
  • Какие щиты есть?
  • Чем оснащен щит?
• Нагрузка в квартиру
• Монтаж электропроводки
  • Подготовительный этап
  • Открытая проводка
  • Скрытая проводка
  • Завершающий этап

Начало всех работ — схема

Этот раздел я хотел бы начать с аналогии. Что является основой для хорошего, надежного дома? Фундамент, конечно. Итак, своеобразным фундаментом надежного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие люди совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире будет для вас намного проще, когда на схеме показан практически окончательный результат. Согласитесь, довольно редко на первом этапе ремонта люди могут представить, что будет в итоге. А с электрической схемой это возможно, ведь на ней будут отображаться все коммутационные аппараты, элементы освещения и стационарные бытовые приборы.
2. Во-вторых, схема электропроводки в квартире поможет вам составить четкий план выполнения работ — с чего начать проводку, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, имея готовую схему расположения электроэлементов в квартире, вы легко сможете определить количество материалов — розетки, выключатели, распределительные коробки, подрозетники, провода, кабели.
4. И самое главное, когда монтажные и ремонтные работы уже завершены, у вас будет схема электропроводки в квартире. Не выбрасывайте его ни при каких обстоятельствах. Если вам нужно просверлить где-то в стене отверстие для картины или фоторамки, вы вытащите схему и посмотрите, как проходит путь проводов, чтобы не наткнуться и не повредить токопроводящую жилу. Также многие иногда клеят распределительные коробки обоями, чтобы не портить внешний вид помещения. На самом деле этого делать нельзя, но если он уже запаян, всегда можно посмотреть на схеме, где находится коробка. Если вам нужно немного поработать, отрежьте кусок обоев, получите доступ к коробке, а затем снова приклейте ее.

Надеемся, мы доступно и доступно объяснили вам, что все в мире электрики всегда должно начинаться со схемы. Теперь немного подробнее о том, как правильно его составить и что на нем должно отображаться.

Составление схемы

Перед составлением схемы необходимо собраться всей семьей и хорошо продумать, где в вашей квартире будут располагаться основные потребители электрической энергии:

• кондиционеры;
• электрические плиты и духовки;
• Шайба;
• холодильник и морозильник;
• посудомоечная машина, микроволновая печь;
• вытяжная принудительная вентиляция;
• котлы системы отопления или водонагреватели.

Также немаловажную роль играет расстановка мебели, особенно крупногабаритной. Чтобы потом не получилось так — ремонт закончен, мебель расставлена, а розетка за шкафом, который уже много лет обосновался на этом месте. И тогда придется прибегнуть к помощи носителей, только раньше хоть под ковры можно было провода прятать, а сейчас это не модно, все паркет и ламинат. Поэтому уделите этому вопросу особое внимание.

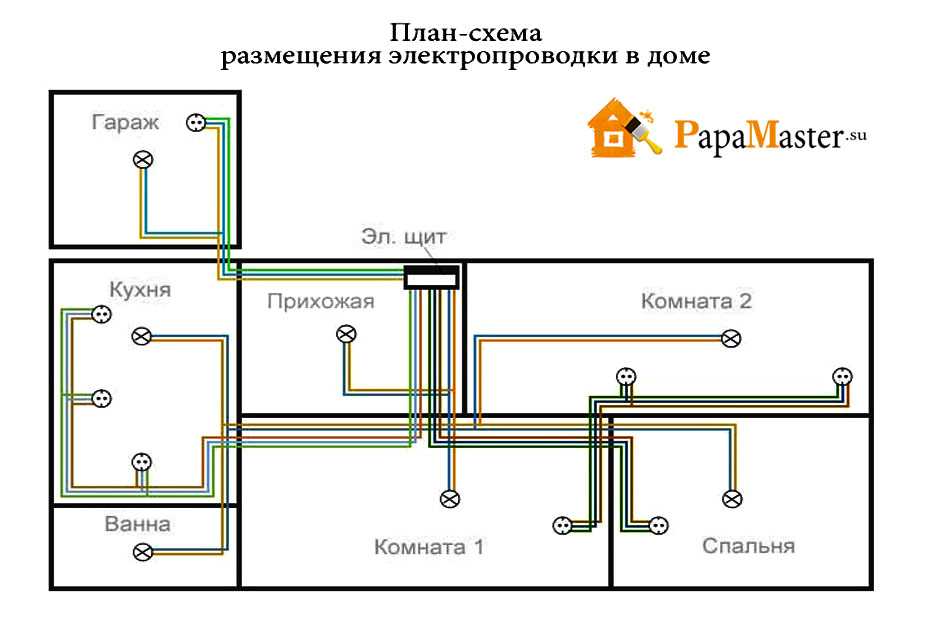

план квартиры (нажмите для увеличения)

Затем возьмите бумагу (желательно в коробке), карандаш (желательно несколько разноцветных), линейку. Начертите в двух экземплярах на бумаге план своей квартиры с дверными и оконными проемами, для удобства возьмите технический паспорт и перенесите чертеж оттуда. Присвойте каждой комнате порядковый номер, например, если у вас есть схема электропроводки в однокомнатной квартире, пусть она будет выглядеть так:

1. Коридор (прихожая, холл).
2. Ванная комната.
3. Кухня.
4. Холл (гостиная).

Если комнат больше, соответственно можно продолжить дальнейшую нумерацию — спальня, детская, спортзал, также нужно учитывать кладовую, лоджию (если вы собираетесь разводить освещение и там ) и т. д.

Теперь схематично изобразите стационарную бытовую технику и мебель (в виде квадратов и прямоугольников) на одном чертеже. Бытовая техника может быть отмечена красным цветом, а мебель серым. На втором чертеже отметьте места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас указаны бытовые приборы, на втором в этих местах будут розетки.

Таким же образом на первом чертеже (где техника и мебель) желтым цветом нарисуйте крестики в местах установки светильников, бра, торшеров, люстр. Здесь вам будет удобно видеть — где кровать, там значит и прикроватная лампа; где стоит диван или кресла, значит бра, под которыми можно читать и т.д. Потом все эти лампочки перевести в электрическую цепь. При этом продумайте и отметьте места установки выключателей. Представьте в уме, в какую сторону будут открываться ваши межкомнатные двери, чтобы потом за ними не оказались выключатели.

Определитесь сразу, возможно в каком-то месте вам нужно установить розеточный блок (чаще всего это делается на рабочей панели кухни), будет ли у вас групповое освещение или многорожковая люстра в основной комнате, тогда вам понадобится двухкнопочный переключатель.

Отметьте на схеме место, где будет располагаться вводной распределительный щит на квартиру.

Примеры того, как правильно составить схему вроде бы имеются, надеемся, что у вас не возникнет с этим сложностей. Теперь разберемся с количеством материалов.

Необходимые материалы

Рассчитать необходимое количество выключателей и розеток по составленным схемам. Не забывайте, что для каждого из этих коммутационных устройств вам понадобится подрозетник, если вы планируете прокладывать в квартире скрытую электропроводку. Также посчитайте, сколько соединительных коробок вам нужно.

Для расчета количества проводов лучше всего коммутационные аппараты и распределительные коробки, намеченные на схеме, перенести на реальные стены. Затем разметьте стены, то есть в прямом смысле этого слова, проведите между ними дорожки проводов, измерьте все рулеткой и посчитайте общее количество. Учтите, что проводка в квартире выполняется строго по вертикали и горизонтали, косых поворотов быть не должно.

Хочу дать один совет. Если электропроводка делается полностью с нуля в трехкомнатной квартире площадью около 60-70 м ² , то провод лучше покупать целым заводским бухтом, в котором 100 м. В магазинах , это считается оптом и на него будет скидка 10%, а если вы купите 98 м, то это не опт, скидки не будет, но вы возьмете на 2 м больше и сильно сэкономите.

По опыту профессиональных электриков, для электромонтажа квартиры из трех комнат приобретите 100 м трехжильного провода сечением 1,5 мм ² (это будет прокладка проводки освещения в квартире) и 100 м трехжильного провода сечением 2,5 мм ² для питания розеток.

Мощные электроприборы, такие как водонагреватель или варочная панель, обычно запитываются отдельной линией от вводного распределительного щита через отдельный автомат. Для них лучше проложить трехжильный провод сечением 4-6 мм ² .

Еще один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах стыков и соединений коммутационных аппаратов. Принято оставлять запас провода для розеток, выключателей, светильников не менее 20 см. Если вы планируете в будущем опустить потолки, то увеличьте запас провода для светильников до 50 см. Также оставьте запас провода около 50 см для сборки распределительного щита.

Щит распределительный

Электропроводка своими руками в любой квартире начинается от распределительного щита. Какой он? Это своего рода короб, в котором монтируется электросчетчик и вся защитная автоматика.

Какие щиты есть?

Эта коробка изготовлена ​​из металла или пластика. Каждый вариант имеет свои преимущества. Пластиковый щит более практичен, так как мало весит, к тому же выглядит привлекательно и эстетично. Металлический ящик прочный и надежный.

По способу крепления щиты бывают наружного и внутреннего исполнения. Наружный щит (его еще называют накладной) навешивается на стену с помощью саморезов или дюбель-гвоздей. Это значительно облегчает монтажные работы, но в то же время такой тип щита занимает свободное место в помещении. Внутренний или встроенный люк требует установки специальной ниши в стене, но при этом не занимает свободного места в помещении.

Чем оснащен щит?

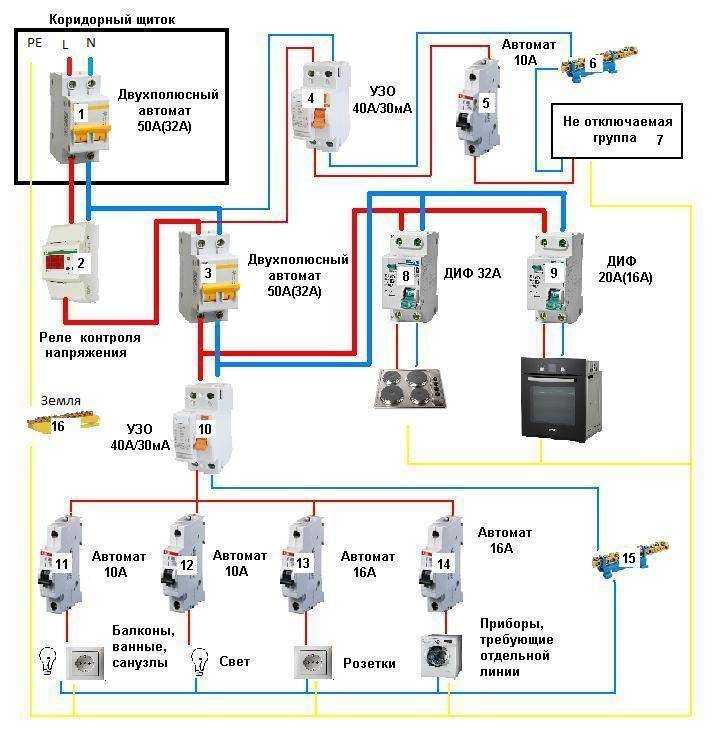

Что еще нужно для установки распределительного щита, кроме самой коробки:

• Вводный автомат, защищает всю квартирную сеть, отключая при необходимости, к нему подходит питающий кабель для квартиры.

• DIN-рейка представляет собой специальную металлическую пластину, на которую крепится вся автоматика.
• Счетчик электроэнергии, после выполнения всех монтажных работ необходимо будет пригласить представителя энергосбытовой компании для опломбировки счетчика.
• Шины PE и N, на которые будут подсоединены все нулевые и заземляющие проводники.
• Автоматические выключатели, защитят определенную группу токоприемников от короткого замыкания путем срабатывания при перегрузке по току. Также с помощью автоматов можно будет принудительно отключить ту или иную линию от общей сети при необходимости.
• Устройства защитного отключения (УЗО), не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию, если корпус какого-либо электрооборудования находится под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать комбинированный вариант, в состав которого входят автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребенки.

Для определения количества машин необходимо рассчитать и распределить нагрузку по квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное количество различных потребителей электроэнергии. Согласитесь, наши дома буквально напичканы бытовой техникой. Нормами и правилами рекомендуется перед прокладкой проводки в квартире отделить осветительную сеть и линию розеток от разных автоматов. Но с учетом текущей нагрузки на квартирную сеть, посадить все бытовые приборы на одну линию невозможно. Целесообразно все равномерно распределить на несколько цепей с питанием от отдельных автоматов.

Это разделение имеет большое практическое значение. Представьте, что в квартире повреждена электропроводка. Своими руками, не вызывая электрика, вы решили разобраться, найти причину и устранить ее. Если каждая линия имеет свою защиту, можно легко найти причину аварийной ситуации (определить по отключенному положению автомата). И пока вы будете устранять поломку на этой линии, все остальные потребители не останутся обесточенными, то есть холодильник будет продолжать охлаждать, а стиральная машина будет стирать.

Рекомендуется выбирать машины следующей мощности:

• на осветительную нагрузку — 10 А;
• для розеток — 16 А;
• для подключения бытовых приборов до 4,5 кВт — 20 А;
• для входа в квартиру — 50 А.

Как разделить общую нагрузку квартир на группы?

Во-первых, все мощные потребители электроэнергии целесообразно снабжать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная и электрическая духовка, кондиционеры).

Во-вторых, хорошо бы розетки каждой комнаты сделать отдельными группами (детская, взрослая спальня, холл, кабинет). Если это не получится, то в любом случае кухонные розетки должны быть запитаны через отдельную линию и автомат, ведь именно на кухне находится самая мощная бытовая техника (пекарня, микроволновая печь, кофеварка, эл. чайник, кухонный комбайн, блендер и др.)

Электроснабжение санузла должно осуществляться отдельной группой, так как оно относится к опасному с точки зрения электробезопасности помещению (так называемая «мокрая» группа).

Освещение квартиры выделяется в отдельную группу, но будет гораздо удобнее, если освещение каждой комнаты будет разделено на группы.

Количество необходимых автоматов и УЗО будет зависеть от того, как вы сгруппируете всю нагрузку своей квартиры.

Монтаж электропроводки

Осталось определиться, какой тип электропроводки выбрать для своей квартиры. Сегодня есть два пути:

• Открыть. Это когда все жилы будут проходить по стеновым поверхностям, их закрепляют в пластиковых кабель-каналах (или коробах). Такая прокладка требует гораздо меньших материальных затрат и физических усилий, но есть один существенный недостаток – внешний вид помещения не совсем эстетичен. Исключение составляет прокладка специального кабеля через фарфоровые изоляторы, когда дизайн квартиры выполнен в стиле ретро, ​​сейчас это очень модно и набирает популярность.
• Скрыто. При этом способе провода укладываются в специальные пазы на стеновых поверхностях (в канавки). Для шлифовки нужны специальные приспособления, процесс трудоемкий, отнимает много сил и времени. Но все направляющие будут скрыты.

Подготовительный этап

По вашему проекту разметьте дорожки для проводов на стенах. Чтобы все получилось идеально ровно, сделайте это с помощью лазерного уровня или натянутого шнура. В дашборде есть счетчик, а после него машины по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже должны разойтись по всем остальным комнатам и комнатам. На входе в каждую комнату должна быть установлена ​​своя распределительная коробка.

Разметить на стенах места расположения розеток, выключателей, распределительных коробок.

При открытом способе укладки есть один нюанс – стены должны быть идеально ровными, чтобы пластиковые ящики легли на поверхность стены без перекосов. В случае укладки на фарфоровые изоляторы в этом нет необходимости, незначительная кривизна стен будет не так заметна.

Для скрытого варианта необходимо сделать канавки по отмеченным линиям с помощью штробореза или болгарки. Можно использовать перфоратор, но тогда штробы не получатся такими идеально ровными. Ударная дрель подойдет для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – резец (коронка) по бетону. Если такого инструмента у вас нет, купить его будет очень дорого, попробуйте взять его в аренду.

Открытая проводка

1. Разрежьте пластиковые коробки по отмеченным линиям. Для этого используйте строительный нож или ножовку.
2. Прикрепите ящики к поверхностям стен. Не рекомендуем использовать клей или двусторонний скотч, такая фиксация продержится недолго. Закрепить ящики лучше всего дюбелями и шурупами.
3. Поместите проводники в коробки и закройте крышки. Концы проводов оставлены ведущими к распределительным коробкам и коммутационным аппаратам.

Скрытая проводка

1. Очистить подготовленные канавки от пыли; это можно сделать обычным веником или пылесосом.
2. Прокладывайте провода в канавках, предварительно их рекомендуется размещать в гофрированных трубах из негорючих материалов.
3. Закрепите электропроводку, проложенную в канавках, алебастровым раствором. Сначала зафиксируйте только в нескольких местах, чтобы провод не выпадал. Когда вы полностью завершите монтаж и проверите работу всей электрической сети, тогда вы полностью замуруете провода.
4. Вставьте концы проводов в коробки розеток и соединительные коробки.
5. Также с помощью алебастрового раствора закрепите монтажные коробки и розетки в подготовленных отверстиях.

Заключительный этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место — снять напряжение и проверить его отсутствие.

Осталось только все подключить. Установка розеток, выключателей, светильников. Выполните все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если все работает правильно, можно заделывать канавки.

Как видите, провести электропроводку в квартире своими руками вполне реально. Надеемся, что пошаговая инструкция по составлению схемы, расчету нагрузки, установке щитка и проводке поможет вам сделать все правильно. Если есть сомнения, лучше обратиться за помощью к специалистам.

Можно ли сделать самому или вызвать электрика?

Ну, это может быть неловко: ваш супруг посмотрел пару видео на YouTube и «устранил» вашу проблему с электричеством, но теперь вы хотите вызвать специалистов, чтобы действительно решить проблему.

Бывают случаи, когда человек, не имеющий образования в области электротехники, может решить дома небольшую проблему, например, обновить розетку или выполнить техническое обслуживание генератора. Бывают также случаи, когда необходимо вызвать профессионалов, чтобы никто не пострадал или дом не остался без необходимого электричества.

Ниже приведены некоторые инструкции для тех, кто решил сделать это без профессионала, а также советы о том, когда вам нужна помощь. Серьезно, безопасность всегда должна быть на первом месте.

Работа с электричеством может быть трудной и опасной, если ее выполнять неправильно. Однако есть несколько простых работ, которые электрики-любители могут выполнить самостоятельно, если у них есть базовые инструменты и опыт. Читайте советы о том, как проложить электропроводку за стенами, не разрушая дом.

Для начала вам потребуется:

• Искатель шпилек
• Гибкая насадка для дрели
• Светящийся стержень для протягивания проводов через сделанные вами отверстия
• Веревка
• Размеры любой устанавливаемой розетки или приспособления, чтобы пятно можно было обрезать до нужного размера. от стены или потолка. Затем используйте искатель шпилек, чтобы убедиться, что у вас есть свободный проход между точками, где вы хотите, чтобы провод входил и выходил из стены. Если вы обнаружите какие-либо поперечные балки на пути, вы можете избежать большой работы, настроив свое местоположение на более открытое место, если только нет абсолютной необходимости протянуть провод именно в это место.

  После того, как вы определили свое местоположение, вы можете вырезать небольшое отверстие в стене, где вы хотите, чтобы провод вышел. Если вы устанавливаете розетку или светильник, постарайтесь сократить его до размеров, чтобы впоследствии сэкономить себе часть работы. Затем, от места, где вы хотите, чтобы провод вошел в стену, используйте гибкий наконечник, чтобы просверлить проход через любые препятствия за стеной, пока не дойдете до выходного отверстия.

  Протягивание провода через стену

  Теперь пришло время протянуть провод сквозь стену. Если вы привяжете веревку к сверлу, вы можете протянуть ее обратно к точке входа и использовать ее, чтобы помочь протянуть провод к месту назначения. Здесь пригодится светящийся стержень — вы можете прикрепить его к проводу и помочь протолкнуть или протянуть его через любые сложные участки. В качестве бонуса свет от светящегося стержня поможет вам ориентироваться за стенами.

  Конечно, вы можете столкнуться с дополнительными препятствиями в зависимости от конкретной работы, которую вы пытаетесь выполнить. Получение доступа к точке ввода троса на чердаке или в подполье может быть проблемой, и если вам нужно маневрировать через перекладины или другие препятствия при ловле троса, работа будет намного сложнее.

  Опытные электрики спешат на помощь

  Как только у вас есть провод, где он вам нужен, начинается сложная часть — подключение розетки или прибора и добавление провода к одной из цепей в вашем доме. Если вы не уверены в каком-либо этапе процесса, не стесняйтесь обращаться к опытному электрику, чтобы он протянул руку помощи.

  Нажмите здесь, чтобы узнать обо всех доступных услугах по прокладке и замене проводки.

  Как проложить провода вокруг дверного проема

  Среди простых электрических задач, которые вы можете выполнить самостоятельно, — прокладка проводов или кабелей для ваших устройств и приборов вокруг дверного проема. Иногда вам может понадобиться протянуть провода через всю комнату. Приложив немного усилий и умений, вы можете спрятать провода за дверной коробкой, чтобы сохранить эстетику комнаты. Читайте советы о том, как начать.

  Основы прокладки проводов

  Прокладка кабелей и проводов по полу — плохая идея по целому ряду причин. Во-первых, они создают опасность споткнуться. Кроме того, когда на них регулярно наступают, тонкая внутренняя проводка имеет тенденцию изнашиваться, что может снизить производительность или даже стать пожароопасным. Наконец, открытые кабели в жилых помещениях просто некрасиво выглядят. Если вы можете спрятать провода в стене, вы устраните все эти проблемы.

  К счастью, вы можете выполнить эту работу, не вторгаясь в свои стены. Если у вас обрамленный дверной проем и плинтусы вдоль стен, вы можете провести провода или кабели в любую точку по краю комнаты. Таким образом, установка безопасна и вне поля зрения, что позволяет вам наслаждаться своим жилым пространством, не беспокоясь и не отвлекаясь.

  Простые шаги для прокладки кабеля

  Чтобы спрятать кабели за дверной рамой или плинтусом, выполните следующие действия:

  • Аккуратно подденьте накладку или молдинг в верхней части двери, удалив все гвозди, удерживающие накладку на месте.
  • Кроме того, снимите накладки с плинтусов, где должен проходить провод.
  • С помощью пилы для гипсокартона сделайте в стене за обшивкой небольшую щель, достаточно большую, чтобы в нее вошел провод.
  • Найдите отверстие в дверной раме внутри стены в верхнем углу двери. Проденьте цепочку или толстую веревку через отверстие и протяните ее вдоль стены, пока не сможете извлечь ее у открытого плинтуса у подножия двери.
  • Используйте цепь, чтобы протянуть провод вверх через стену, над дверью и обратно вниз с другой стороны.
  • Используйте виниловый кабельный канал, чтобы закрепить кабель в углублении в стене за плинтусом.
  • Закрепите все накладки и молдинги на своих местах и ​​наслаждайтесь новыми возможностями подключения.
  Как соединить удлинители электрических проводов

  Многие электрики-любители сталкиваются с проблемой раз или два: вы хотите переместить розетку или добавить новый свет в комнату, но провода включены. ваша текущая схема просто недостаточно длинна. Означает ли это, что вам нужно перемонтировать всю схему? К счастью, нет. Опытные электрики могут сращивать провода, безопасно добавляя длину, необходимую для достижения места назначения.

  Безопасность прежде всего — это код электрика

  Первый шаг, который необходимо предпринять при выполнении любых электромонтажных работ в вашем доме, — отключить питание либо в определенной цепи, либо во всем доме. Используйте бесконтактный тестер напряжения, чтобы еще раз убедиться, что электричество действительно отключено, прежде чем прикасаться к проводу.

  Далее, вам нужно иметь распределительные коробки везде, где вы хотите соединить провода. Распределительные коробки бывают разных размеров и требуются муниципальными строительными нормами для обеспечения безопасности соединения. Спросите в местном хозяйственном магазине, нужна ли вам помощь в выяснении того, какая распределительная коробка лучше всего подойдет для вашего конкретного проекта. Наконец, прежде чем начать, убедитесь, что провода, которые вы сращиваете, имеют одинаковое сечение и количество проводов, чтобы они могли легко передавать электричество от одного к другому.

  Сращивание проводов по цветам

  Когда вы будете готовы сращивать провода, зачистите их концы примерно на пять дюймов. Затем снимите примерно полдюйма пластикового покрытия, оставив концы проводов открытыми. Если ваша распределительная коробка еще не оснащена зажимами, возможно, вам придется установить их в отверстия на противоположных концах коробки с помощью плоскогубцев.

  Затем протяните провода, которые вы хотите соединить, через зажимы так, чтобы оголенные концы оказались внутри распределительной коробки. Втяните их достаточно далеко, чтобы зажим зафиксировался на проволочной оболочке. В этот момент вы можете скрутить провода вместе с их аналогами — убедитесь, что вы сочетаете цвета и скрутите вместе заземляющие провода.
