Как сделать подсветку потолка светодиодной лентой своими руками?

Нередко, при сооружении потолочной конструкции из гипсокартона или установке натяжных покрытий, используется такой декоративный элемент, как светодиодная подсветка потолка. Это – очень популярный и не слишком дорогой способ декорирования комнаты. В большинстве случаев, монтаж выполняется одновременно с работам по установке самих потолочных покрытий, но, можно установить ее и после. Причем, эту работу можно сделать собственными руками.

Готовые наборы и отдельные компоненты

Самый простой вариант – приобретение готового набора. В него входит все, что может понадобиться при установке. Там есть и сама лента с диодами нужной длины, и блок питания, и контроллер, если покупался набор с изменяемыми цветами свечения. Единственное, что нужно от вас – соединить несколько разъемов и приклеить элементы схемы на свои места. Попутно, устанавливаются и блоки питания с контроллерами.

Гораздо сложнее, но и немного интереснее, собрать полностью систему из отдельных частей. В магазинах можно приобрести светодиодные полосы разной мощности и длины. Стандартно, длина одной бобины с диодами равна пяти метрам. Можно соединить в одну схему несколько одинаковых отрезков.

Далее, нужен трансформатор. Он должен быть мощнее, чем количество энергии, потребляемое диодами. То есть, выдаваемая им мощность должна быть не просто больше, чем потребляемая чипами, но, еще и запас должен оставаться. Размер такого запаса по мощности должен быть примерно 20 процентов.

Последним, что может понадобиться, кроме инструментов, будет провод подходящего сечения. Так как напряжение будет не слишком большим, можно приобрести любые, рекомендованные менеджером провода.

Что потребуется из инструментов

С самостоятельным монтажом может справится даже самый неопытный в таких делах мастер. Для работ понадобится минимум инструмента:

• Паяльник на 25 ватт
• Пинцет, чтобы держать провода
• Припой
• Флюс или канифоль

Это то, что нужно для пайки контактов и проводов. Если вы приобрели готовый набор подсветки, то ничего паять не придётся. А потребуется только выбрать место установки и смонтировать имеющиеся блоки на место.

Если же вы собираете подсветку из отдельно приобретённых частей, то нужно будет припаять два или четыре провода к контактной площадке и соединить их с блоком питания.

Но, на этом, список того, что может понадобиться не закончен. Необходимо запастись специальным строительным феном и термоусадочной трубкой, которые понадобятся, чтобы произвести доработки продающихся в магазинах исходных компонентов подсветки.

Доработки

Почему-то совсем не удивляет тот факт, что продаваемая в магазинах лента и остальные компоненты схемы требуют небольших доработок. В блоке питания и контроллерах, обычно, не требуется серьезных вмешательств – разве что крепежные отверстия не всегда расположены удобно, а вот полоска с чипами потребует доработки.

В том виде, в котором продаются ленты, использовать их не рекомендуется. Вам повезет, если провода, припаянные к контактной группе выглядят не так:

В большинстве же случаев, все будет именно так, как на картинке. Контакты, в месте соединения с платой достаточно быстро обломятся, если вообще, переживут монтаж. Требуется вмешательство, в виде насадки из термоусадочной трубки и монтажа специальных наконечников.

Такой переделки достаточно, если длина имеющихся проводков устраивает. Но, как правило, ситуация еще сложнее – приходится полностью отпаивать имеющиеся и прикреплять новые.

Расчет мощности и установка

Подсветка потолка светодиодной лентой, даже если она доработана своими руками, не будет светить нормально без подходящего по мощности трансформатора. Его нужно подобрать, исходя из общей потребляемой диодами мощности, плюс запас в 20 процентов.

Когда все детали будут приобретены и приведены в нормальное рабочее состояние, нужно собрать всю схему без установки на место. Это позволит проверить ее работоспособность и поменять что-либо, без демонтажа.

Если все работает, можно начинать монтаж. Для этого, чаще всего, применяется двусторонний скотч. При необходимости, он позволит достаточно быстро демонтировать установленную подсветку. Блок питания и контроллер свечения, лучше всего, установить в специальной нише или предусмотреть люк в потолочном покрытии для быстрого доступа к этим элементам системы.

Скрытая подсветка потолка своими руками: пошаговая инструкция монтажа

Многие владельцы частных домов и квартир используют в качестве украшения комнат подвесные и натяжные потолки. Их изготовление не требует особых навыков или знаний, за счет чего их легко воплотить самому. Благодаря наличию свободного пространства в натяжных и подвесных потолках, они легко вмещают в себя разнообразные светильники. Особенно популярной является декоративная подсветка натяжного полотна, для чего выполняется скрытая подсветка потолка своими руками.

Какие бывают способы подсветки?

Ранее такое декоративное освещение изготавливалось при помощи специальных ламп. Но сегодня, благодаря светодиодным лентам процесс стал значительно проще, так как не требует мощных конструкций для монтажа. Для того чтобы получить светодиодное или неоновое освещение на поверхности потолка, необходимо спрятать подсветку так, чтобы в видимой области оставался только световой поток без самих светильников. На практике скрытая подсветка делается двумя способами:

• В открытой нише гипсокартонного короба;
• В полиуретановом молдинге.

И в одном, и в другом случае получается рассеянная подсветка, когда световые элементы скрыты в нишах. Но каждый из предложенных вариантов отличается своими преимуществами, недостатками и особенностями монтажа. Рассмотрим особенности для каждого варианта скрытой подсветки потолка.

Преимущества и недостатки скрытой подсветки в коробе

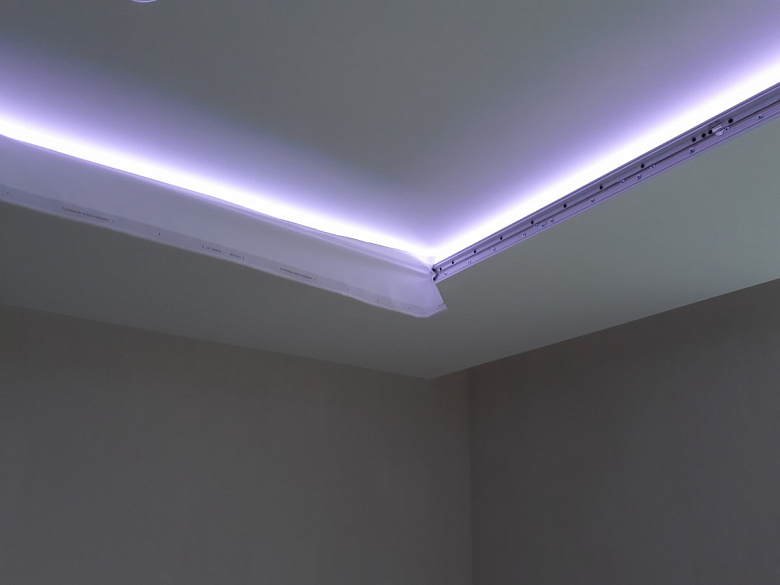

Рисунок 1: подсветка в потолке из гипсокартона

Конструктивно, к стандартной гипсокартонной конструкции на этапе изготовления ее каркаса, добавляется небольшое ответвление, в котором находится скрытое освещение. Эта ниша может как закрываться отдельной планкой, чтобы полностью скрыть лампы, так и оставаться открытой. К преимуществам  такого метода относятся:

• Большая механическая прочность, за счет чего они способны нести полноценные крупногабаритные и точечные светильники.
• Термическая устойчивость, что весьма актуально для мощной открытой подсветки из ламп накаливания, люминесцентных и т.д.
• Позволяет спрятать не только подсветку потолка, но и другие элементы интерьера (проводку, трубы и т.д.).
• Отлично подходит для оформления интерьера самыми различными фигурами.

К недостаткам подсветки в гипсокартонном коробе следует отнести:

• Требует куда больших трат времени и средств на установку самого гипсокартонного потолка и ниши в нем.
• Требуются навыки монтажа металлического профиля и работы с гипсокартонном.
• Гипсокартон может растрескиваться при наличии влаги и колебаний температуры в помещении, что особенно характерно для ванной и кухни.

Преимущества и недостатки скрытой подсветки в потолочном плинтусе

В связи с широким применением потолочных плинтусов для украшения интерьера помещения их также используют для монтажа скрытой подсветки. В отличии от способа размещения подсветки в потолочной нише из гипсокартона, применение молдинга для этих целей отличается рядом преимуществ:

• Низкая себестоимость материала в сравнении с теми же листами гипсокартона и металлическим профилем.
• Простота монтажа – не требует таких усилий и специальных навыков, как короб.
• Скорость установки – на монтаж скрытой подсветки в молдинге расходуется куда меньше времени.
• Не требует отделочных работ или они сводятся к покраске плинтуса водоэмульсионкой.

Но такой метод изготовления скрытой подсветки в дизайне интерьера отличается своими недостатками:

• Низкая механическая прочность – легко подвергается разрушению при ударах, вибрациях и т.д.
• Отсутствие несущей способности – не позволяет устанавливать массивные светильники.
• Подверженность термическому разрушению – оплавляется от высокой температуры, что не позволяет использовать мощные осветительные устройства.

Какой тип осветительных приборов выбрать?

В зависимости от типа источника света все приборы для скрытой подсветки подразделяются на лампы накаливания, люминесцентные, неоновые, светодиодные, ксеноновые (галогенные).

• Накаливания  — наиболее простой вариант и самый дешевый. К недостаткам относятся высокий расход электроэнергии и высокая температура самой лампы, которая может повредить потолочное полотно. Также они часто выходят из строя при выгорании нити.
• Люминесцентные — более экономные, чем накаливания, но достаточно капризны в эксплуатации, поэтому для скрытой подсветки такие приборы используются редко.
• Неоновая подсветка отлично подходит для монтажа по периметру помещения прямыми линиями или по кривой. Этот тип осветительных приборов выполняется в виде шнура, заполненного газом. Производители предлагают порядка 60 оттенков для скрытой подсветки. Но для их включения требуется высокое напряжение, получаемое от преобразовательного блока или трансформатора, а основным недостатком неоновых световых полос является их достаточно высокая стоимость.
• Светодиодные – отличаются самым эффективным использованием мощности в отношении к получаемому световому потоку. При установке светодиодных лент можно выполнять фигурную подсветку по округлым и прямым поверхностям.  Имеют широкую цветовую гамму, а RGB ленты способны изменять цвет при регулировке блока управления с пульта или вручную.

Как выбрать полосу света?

Немаловажным параметром скрытой подсветки является полоса света, которую та отбрасывает на потолок. Все они отличаются яркостью свечения и шириной отбрасываемой полосы.

Рис. 2: ширина полосы света

Посмотрите на рисунок, вышеприведенные параметры напрямую зависят от места установки осветительного прибора. Яркость освещения обратно пропорциональна ширине полосы.

Если вы хотите лишь подчеркнуть контур, как декоративной отделкой, то полсу стоит делать меньше. Если же вы хотите сделать скрытую подсветку в качестве ночника или даже полноценного освещения в двухуровневом потолке, полоса должна быть максимально широкой.

Порядок выполнения монтажа в гипсокартонном коробе

Для начала такой операции вам потребуется обзавестись материалами (гипсокартонными листами, профилями CD и UD, крепежными элементами, дюбелями, шпаклевкой и серпянкой, водоэмульсионной краской и самой диодной лентой),  необходимым инструментом (перфоратором, шуруповертом, болгаркой, рулеткой, ножницами по металлу, ножовкой, канцелярским ножом, сверлами и насадками для получения различных отверстий). Изначально следует определиться с общим видом гипсокартонной конструкции – его формой, размерами, наличием ниши для потолочного карниза, количеством точечных светильников и т.д.

Далее выполните следующие действия для монтажа скрытой подсветки:

• Очистите поверхность от лишних строительных и отделочных материалов (обоев, шпаклевки, каких-либо конструкций).
• Сделайте разметку с изображением плана установки профилей на стенах и потолке. Для этого обязательно используйте уровень или рулетку, чтобы выровнять их направление относительно потолка или пола.
• По готовой схеме монтажа при помощи перфоратора для бетона или дрели для гипсокартона высверлите отверстия под дюбеля. Они должны располагаться на расстоянии 30 — 40 см друг от друга.
• Закрепите UD профиль посредством дюбелей к потолку и стенам.

Рис. 3: закрепите профиль

Он выполняет роль стартовой полосы, поэтому крепление потолочного профиля должно быть максимально плотным и жестким. Нельзя допускать шаткости или недожима профиля быстрым монтажом.

• Нарежьте CD профиль необходимой длины для формирования поперечных и подвесных конструкций каркаса. Рис. 4: нарежьте профиль

Резать профиль можно как болгаркой, так и ножовкой или ножницами по металлу.

• Прикрепите полученные стойки и поперечины к UD профилю. Само крепление профиля к металлу осуществляется саморезами с прессшайбой.
• Проложите по коробу проводку. Для многоуровневых потолков данную процедуру допускается выполнять, когда верхние ярусы уже смонтированы. Рис. 5: проложите проводку
• Зашейте нижнюю и боковую часть короба листами гипсокартона. Для их крепления подойдут те же саморезы с прессшайбой или любые другие по металлу. Рис. 6: зашейте гипсокартоном
• Если скрытая подсветка будет состоять из точечных осветительных приборов, а не ленты или шнура, их стоит крепить на профиль.
• Закройте оставшийся участок листами, пошпаклюйте поверхность, обработайте грунтовкой и окрасьте водоэмульсионной краской. Рис. 7: отделочные работы
• Если вы делаете диодную подсветку лентой, скройте ее в специальной нише. Если контурная подсветка предусматривается и в месте крепления карниза, сразу установите ее и туда. Рис. 8: прокладка светодиодной ленты в гипсокартоне
• Подключите скрытую подсветку к источнику питания.

Порядок монтажа скрытой подсветки в плинтусе

В отличии от предыдущего варианта, такая скрытая подсветка наиболее популярна по периметру стены под натяжной конструкцией. В зависимости от типа самого плинтуса будет изменяться и ширина световой полосы на потолочном покрытии. Также при выборе конкретной модели молдинга стоит обратить внимание на достаточность крепежной поверхности, так в верхней точке он может и не прилегать к потолку.

Рис. 9: выбор модели молдинга

Для крепления можете использовать шпаклевку, жидкие гвозди или специальный клей. Далее выполните такую последовательность манипуляций для монтажа скрытой подсветки:

• Отмерьте высоту крепления плинтуса. Для этого приложите его к стене и отступите на 5 – 10см от потолка, по нижней границе нарисуйте линию. Обратите внимание, что уровнем здесь пользоваться не нужно, так как важно соблюдать одинаковое расстояние между молдингом и потолком, иначе можете испортить декоративный эффект.
• Обрежьте углы на плинтусе и проделайте зачистку краев. Рис. 10: обрежьте углы
• Наложите необходимое количество клея или шпаклевки на плинтус и приклейте его к стене по линии. Следите за тем, чтобы количество клеящего вещества было достаточным, но умеренным, так как его избыток может искривить скрытую подсветку и испортить дизайн помещения. Рисунок 11: намажьте клеем

Все излишки снизу сразу убирайте шпателем.

• Дождитесь полного высыхания клея или шпаклевки.
• Установите скрытую подсветку в нишу. Для этого могут применяться только легкие элементы, так как тяжелые тут же оборвут плинтус.
• Если лента подключается через преобразовательный элемент, то преобразователь ни в коем разе не должен крепиться на молдинге. Так как тот попросту оторвется под его весом.
• Замажьте герметиком зазоры и отверстия, которые могли образоваться при монтаже скрытой подсветки. Замажьте зазоры

Обработайте поверхность грунтовкой и покрасьте.

Требования к проводке

В любом из вариантов монтажа скрытой подсветки не допускайте скруток проводов, все электрические контакты должны выполняться специальными зажимами или пайкой. Соединения проводов запрещено скрывать в стенах или коробе, все точки должны находиться в распределительных коробках. Сечение питающих проводов должно соответствовать мощности скрытых приборов освещения. Для этого сложите мощность подключаемых ламп или лент и воспользуйтесь данными таблицы.

Если у вас происходит соединение медного и алюминиевого провода, используйте латунные гильзы для опрессовки или специальные зажимы.
