расчет, выбор материала и сборка

Содержание:

1. Принцип работы коллектора для теплых полов
2. Устройство
3. Типы коллекторов
4. Без регулятора
5. С ручным регулятором
6. С расходомерами
7. С автоматическим регулятором
8. Как собрать заводскую модель коллектора?
9. Как самим сделать коллектор для теплого пола своими руками?
10. Расчет
11. Подбор материала
12.  Сборка
13. Особенности эксплуатации самодельных коллекторов
14. Использовать или нет кустарный коллектор

Для обустройства водяных тёплых полов, набирающих сегодня популярность, требуется много комплектующих. Одним из важнейших узлов в конструкции является коллектор, его основная функция — распределять теплоноситель и контролировать его нагрев.

Мы разберём — как устроена гребёнка, как она функционирует, а также поговорим об особенностях её эксплуатации. Кроме того, покажем, как правильно собрать заводскую модель коллектора для водяных тёплых полов, и самодельную из отдельных частей своими руками.

Принцип работы коллектора для теплых полов

Коллектор — элемент смесительно-распределительного узла, без него нормальная работа системы отопления невозможна. Его предназначение:

• распределять теплоноситель;
• контролировать уровень нагрева жидкости.

Суть работы узла — смешивать теплоноситель идущей из различных систем обогрева, и имеющих разный уровень нагрева (тёплый пол, радиатор). После смешивания жидкости до температуры нужной для гидрополов, она направляется в отопительные контуры. Пройдя по магистрали пола, остывший поток воды под воздействием насоса движется в коллектор, где он подмешивается к горячей, и снова подаётся в пол.

Регулировка объёма потоков — горячего и холодного, производится клапанами. Контроль осуществляется датчиками температуры.

Такой принцип действий обеспечивает стабильный и одинаковый уровень обогрева комнат.

Устройство

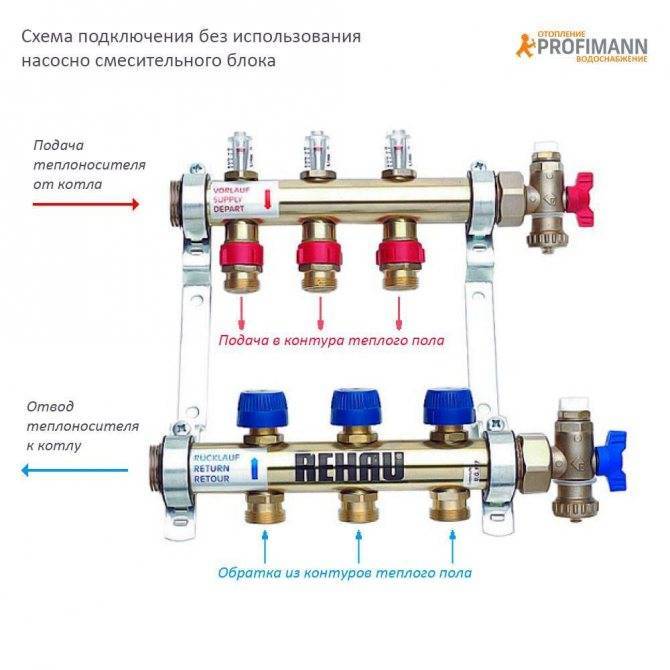

Коллектор (гребёнка) состоит из двух частей — подающего и обратного блока. Основа каждой части — трубка большого размера, имеющая с боку резьбовые выходы. Число их бывает различным, и подбирается по количеству контуров пола.

К основным элементам коллектора относятся:

• клапаны — двух или трёхходовой;
• вентили — запорный и балансировочный;
• термодатчик;
• манометр;
• насос для обеспечения циркуляции воды;
• воздухоотводчик;
• тройники и соединители.

Кроме этих компонентов, в процессе монтажа коллектора потребуется ещё ряд деталей.

Типы коллекторов

Коллекторы различаются по материалу изготовления, по характеристикам, а также по способам регулировки.

САМОДЕЛЬНАЯ ГРЕБЕНКА. Теплый пол, отопление, сантехника. Бюджетная гребенка. Коллектор.

Смотрите это видео на YouTube

Без регулятора

Модель без регуляторов — недорогая. В ней отсутствуют элементы регулировки, а распределение потоков воды возложено на гидравлику системы.

Специалисты не рекомендуют применять такую конструкцию в тёплом полу. Хоть и стоит прибор недорого, но он не удобный в использовании, и может вызвать сбой в работе всей системы.

С ручным регулятором

Эта модель гребёнки также является недорогой. Конструкция способна выполнять возложенную на неё функцию — поддержание нужного количества теплоносителя, с требуемым градусом нагрева для каждой петли пола.

При этом, температура воды регулируется в узле смешивания, а её объём настраивается ручным способом, только раз. Дальше система будет функционировать сама.

Такое устройство наиболее подходит для тёплого пола служащего дополнительным обогревом.

С расходомерами

Один из способов регулировки воды, которая направляется в петли системы — применение балансировочных расходомеров. При помощи этих клапанов осуществляется регулировка и контроль потока воды.

Конструкция состоит из штока с фланцем, имеющим окошко с градуированием, через него определяется уровень расхода воды в каждом контуре. Настройка производится регулировочным кольцом, который находится под колпачком.

Прибор с расходомерами — самый часто используемый вид  в тёплых полах, так как он стоит недорого, и хорошо проявил себя в процессе эксплуатации.

С автоматическим регулятором

Коллектор, регулирующийся автоматически, сегодня набирает популярность. В нём управление теплоносителем возложено на автоматические элементы контроля, в них применяется сервопривод для каждой ветки. Он совместно с термодатчиком тёплого пола позволяет регулировать поток жидкости в каждый трубопровод, отталкиваясь от показаний температуры датчика.

Цена на автоматические виды значительно выше, чем на простые модели. Но данные траты оправданы, так как, имея это устройство, легко поддерживать комфортную атмосферу в доме.

При монтаже такого прибора, важно правильно его настроить, иначе он не сможет функционировать в полную силу.

Как собрать заводскую модель коллектора?

Покупая гребёнку, вы можете выбирать её укомплектованность, отталкиваясь от своих финансовых возможностей, и согласно схеме подсоединения. В заводских моделях основные детали идут уже в собранном виде — что ускоряет сборку коллектора для тёплого пола своими руками. После сборки, остаётся подключить к нему соединительные шланги.

Инструкция по сборке коллектора теплого пола

Смотрите это видео на YouTube

Прежде чем начинать собирать заводскую гребёнку, надо понимать — из каких элементов она состоит, то есть ознакомиться с устройством, инструкцией, чертежом по сборке.

Пошаговый процесс сборки заводской модели устройства своими руками выглядит следующем образом:

1. Распаковываем комплект, достаём и раскладываем все детали на столе.

2. Определяем расстояние между крепежами. Для этого прикладываем крепёжный элемент к гребёнке и выбираем оптимальное расстояние для данной конструкции.

3. Закрепляем на планке подачи концевик.

4. Берём концевой кран, на его резьбу наматываем паклю — это одно из соединений, которое нуждается в запаковке, и закручиваем переходник.

5. На кране откручиваем американку, вставляем данный элемент в правую часть планки обратки. После этого, с помощью американки кран прикручиваем на место.

6. Берём сгон для насоса, откручиваем американку, которую вкручиваем в трубу подачи слева. Затем сгон прикручиваем к конструкции подачи.

7. Проделываем такие же манипуляции со вторым сгоном, только прикручиваем его к планке обратки.

8. Пакуем трёхчетверной клапан под термостатическую головку. Для этого, так же на резьбу наматывается пакля, клапан вкручивается в планку обратного блока слева.

9. Подключаем циркуляционный насос между входной и выходной планками.

10. Скручиваем головку с клапана, на её место надеваем термоголовку. А датчик от него помещаем в трубу подачи.

11. Затягиваем все соединения ключом.
12. К готовой гребёнке подсоединяем трубы пола с помощью евроконуса.

Коллекторы выпускаются стальные и с пластиковыми секциями. При самостоятельной сборке пластикового изделия, необходимо осторожней затягивать соединения.

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА — СВОИМИ РУКАМИ!!!

Смотрите это видео на YouTube

Расчет

Прежде чем приступать к расчёту:

1. Определите количество веток системы пола, согласно подготовленной схеме.
2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
3. Определите способ регулировки и процесс контроля в гребёнке.
4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Рассмотрим пример: если подключать к гребёнке 4 трубы с размером 20 мм, то у коллектора S сечения = 4(πd²/4) = 4 (3,14 x 20 в квадрате/4) = 1256 мм². То есть, труба должна иметь диаметр не меньше 40 мм.

Подбор материала

Для сборки самодельного коллектора потребуются:

1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
4. Кронштейны — необходимы для крепления прибора к стене.
5. Сливной кран — через него будет сливаться теплоноситель.
6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Если детали стальные — потребуются навыки в сварных работах. Кроме того, металлический коллектор требует защиты от коррозийных воздействий, для этого его нужно покрыть грунтовкой или покрасить.

Процесс изготовления полипропиленовой гребёнки своими руками:

1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

2. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

3. Припаиваем к нижнему выходу тройника муфту с краном.

4. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

5. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
6. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

6. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

7. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Особенности эксплуатации самодельных коллекторов

Если коллектор изготовлен и подключён правильно, то процесс его эксплуатации прост, так как регулировка температурного уровня — подача и распределение воды по контурам производится автоматически. Однако в качестве профилактики рекомендовано периодически проводить тестирование, которое включает в себя:

• проверку работоспособности всех участков распределительного узла;
• проведение контроля герметичности соединений, чтобы исключить возможные протечки;
• уточнение показателей теплоносителя в каждой петли —  степень максимального нагрева, и время достижения данного градуса.

Также, следует проверять, соответствует ли температура заданным показателям. Для этого, ставится определённая температура, и периодически снимаются показатели на термометрах.

Использовать или нет кустарный коллектор

Если вы хотите сэкономить, и вам нужно подключить всего 3 — 4 контура пола, то стоит потратить время на изготовление полипропиленового устройства своими руками. Главное, надёжно загерметизировать места пайки, чтобы не произошла течь.

При наличии тёплого пола с большим количеством ветвей, рекомендовано применять латунные фитинги. Они более надёжные, однако по размеру такая гребёнка выйдет очень громоздкой, но зато вы сможете сократить свои расходы.

Подводя итог можно сказать, что коллектор собранный своими руками, при грамотном подходе, будет качественно работать, и сможет уберечь семейный бюджет от  больших трат, при обустройстве обогревательной системы. Сборку и подключение коллекторной группы надо делать строго по схеме, и тогда водяной пол прослужит вам долгие годы.

Коллектор для теплого пола своими руками

Содержание:

1. Необходимость установки коллекторного шкафа
2. Коллектор как элемент отопительной системы
3. Назначение коллектора и особенности его монтажа
4. Составные элементы коллекторной группы

Принято, что установка коллектора теплого пола начинается с обустройства ниши в стене, где предполагается расположить шкаф для него. Размеры этого специального ящика обычно составляют 60х40х12 сантиметров. Место, где монтируют распределительный коллектор для теплого пола, должно находиться непосредственно у поверхности напольного покрытия.

Необходимость установки коллекторного шкафа

Шкаф, в котором будет располагаться коллектор для отопления и теплого пола, изображенный на фото, необходим, чтобы скрыть этот элемент отопительной системы. Он также является местом, где производят стыковку нагревательных труб с другими деталями конструкции для теплоснабжения помещений. Здесь же устанавливают приборы для регулировки подачи теплоносителя и функционирования теплого пола.

Некоторые владельцы частных домов предпочитают устанавливать коллектор для теплого пола своими руками. После того как специальный шкаф готов, в него заводятся подающая теплоноситель и возвратная трубы. Первая из них поставляет горячую воду в систему от котла, а вторая — собирает остывший теплоноситель и возвращает его обратно к месту нагрева.

Чтобы движение воды было непрерывным, выполняют установку циркуляционного насоса в системе отопления. На концы подающего и возвратного трубопровода ставят запорные вентили. Таким образом, в случае необходимости отключить отопление в одной из комнат или в определенной части здания нужно закрыть два этих крана, что не отразится на теплоснабжении остальных помещений в доме. Для соединения пластикового трубопровода с металлическим вентилем используют компрессионный элемент – фитинг.

Коллектор как элемент отопительной системы

Вентили необходимо подключить к коллектору. Он представляет собой отрезок трубы, имеющий несколько выходов с одной стороны. Вход коллектора нужно соединить с вентилем. При помощи специальных фитингов выполняют подключение коллектора теплого пола к металлопластиковым отопительным контурам системы теплоснабжения.

У распределительного коллектора с несколькими ответвлениями на противоположном конце трубы имеется выход. Его закрывают либо обычной заглушкой, либо устанавливают разветвитель — у него с одной стороны располагается сливной кран, а с другой – воздухоотводчик, в автоматическом режиме удаляющий случайно образовавшийся в системе воздух.

Подобным образом обустраивают конструкцию водяного теплого пола обоих трубопроводов – как подающего направления, так и возвратного. По этой причине, когда устанавливается коллектор для теплого пола своими руками или бригадой специалистов, гребенку и другие необходимые детали приобретают в паре.

Назначение коллектора и особенности его монтажа

Конструкцию для обогрева дома при помощи водяного пола монтируют отдельно от всей системы теплоснабжения. Монтаж коллектора теплого пола необходим для изоляции водяной установки от подающей и обратной трубы. В комплект данного узла также входит насосная группа.

Устанавливают коллектор теплого пола и отопления с учетом расположения системы магистральных труб, предназначенных для отопительного котла, и конфигурации трубопроводов для обеспечения теплом отдельных помещений. Желательно, чтобы сборка коллектора отопления выполнялась опытным специалистом.

Как правило, коллектор теплого пола своими руками монтируется в стенном пространстве таким образом, чтобы место ее расположения было равноудалено от конечных точек теплопроводов. Благодаря такой схеме подключения теплого пола можно обеспечить оптимальный рабочий режим для отопительной системы. В том случае, когда теплоснабжение необходимо для большого количества комнат и подсобных помещений, желательно заранее предусмотреть несколько распределительных узлов для жидкого теплоносителя.

Устройство теплого водяного пола, подробно на видео:

Составные элементы коллекторной группы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Коллекторная группа для теплого пола в своем составе имеет:

• гребенки-трубопроводы, которые представляют соединенные по схеме «ТТТ» тройники;
• смесительный узел с трехходовым клапаном;
• подающий коллектор с регулировочными клапанами расхода воды на ветки;
• возвратный коллектор – регулировочные, работающие в автоматическом режиме, клапана с сервоприводом;
• циркуляционный насос, имеющий дренажное устройство;
• расходомер для коллектора теплого пола;
• устройства для регулировки водяного теплого пола и автоматизации процесса теплоснабжения.

Иногда при необходимости коллекторная группа может содержать гребенки, предназначенные для системы радиаторного отопления.

Как предусматривает схема подключения коллектора теплого пола, горячий теплоноситель попадает в узел подмеса для системы водяного обогрева, в котором подающаяся и обратная вода смешиваются для обеспечения режима теплоснабжения (прочитайте также: «Схема отопления с теплыми полами: от простого к сложному»).

Арматура, установленная на гребенках, отвечает за подачу источника тепла в отдельные контуры смонтированной системы и одновременно управляет конструкцией водяного пола с обогревом. При достижении определенной (заданной) температуры в комнате, автоматические клапана перекрывают доступ жидкого теплоносителя в отопительные контуры. Коллектор для теплого пола с расходомерами обеспечивает экономное потребление энергоресурсов.

Как уже ранее говорилось, непрерывное движение теплоносителя по трубопроводам обеспечивается за счет функционирования циркуляционного насоса, который соединяет обе гребенки.

Приобрести коллектор для теплого водяного пола можно как полностью в комплекте, так и каждую его деталь отдельно. Когда принято решение установить коллекторную группу, следует помнить, что насосный узел необходимо снабдить сливным вентилем для обеспечения дренажа на одном из участков отопительной системы. Кроме дренажного устройства у коллектора в его верхней точке должна быть установлена система воздухоотвода.

Помимо этого, гребенки-трубопроводы нужно укомплектовать специальными показательными и измерительными устройствами, такими как манометры – термометры, импульсные приборы, связанные с датчиками нагрева в стяжке.

Правильности установки коллекторного узла для системы водяного напольного обогрева следует уделить особое внимание – от его работы зависит, насколько тепло и уютно будет находиться в доме. До того как подключить коллектор теплого пола, необходимо выполнить подробную схему расположения всех элементов, обеспечивающих теплоснабжение, и осуществлять монтаж в соответствии с планом. В противном случае устранение недостатков обойдется в значительную сумму.

После завершения установки всех элементов коллекторного шкафа выполняют пробный запуск системы с целью обнаружения ошибок и дефектов. Рабочее давление в ней при этом должно примерно на 25% превышать данный показатель, необходимый для постоянной эксплуатации.

Эксперимент с лучистым теплом (с очень низким бюджетом)

Проект по восстановлению дома идет хорошо. Мы закончили все обрамление, а более высокие потолки и более открытая планировка намекают на уровень удивительности, который удивляет даже меня. Фото только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Старая высота потолка была ниже этой стальной балки. За этими фанерными квадратами еще 2 гигантских оконных проема.

Хотя я разрушил и восстановил довольно много домов для других людей, это первый дом, который мне посчастливилось построить почти с нуля для своей семьи, поэтому я отношусь к этому как к научному эксперименту. Я хочу встроить в него аккуратные энергосберегающие функции, но они должны быть экономичными и, по возможности, собственными силами.

Любой старый богач может нанять лучшего архитектора и строителя бутиков, чтобы тот построил для него новейший супердом с платиновым сертификатом LEED, который будет хвастаться в журнале Dwell… по цене 1000 долларов за квадратный фут. Но при дешевой энергии, квалифицированной рабочей силе и дорогих материалах для дома требуется больше размышлений и экспериментов, чтобы одновременно экономить энергию И деньги. И один из таких экспериментальных проектов — построить собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы должны настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая продувает воздух (и пыль) через огромную сеть. из громоздких воздуховодов, чтобы он мог достигать всех частей вашего дома через вентиляционные отверстия в полу. Это работает, но не элегантно: они издают шум, тратят на удивление много внутреннего пространства с воздуховодами и канавками, и их сложно установить или обновить.

Когда несколько лет назад моя небольшая строительная компания строила несколько домов с нуля, архитектор настоятельно рекомендовал использовать водяное (лучистое) тепло вместо принудительного воздушного. «Это огромная разница, — сказал он, — когда это тихое тепло излучается на вас сквозь пол, а не просто обдувается горячим воздухом».

К сожалению, когда я получил расценки от некоторых сантехников на этот тип системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились на продажу с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной вентиляцией, я неохотно решил пропустить вариант роскоши. Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться очень редко.

Теперь картина изменилась. Я научился делать свою собственную сантехнику, и новые технологии подешевели, что делает лучистое тепло намного более доступным. После нескольких долгих ночей исследований и онлайн-обучения я купил все необходимые детали, и мы собираемся установить эту присоску.

Что такое водяное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и чувствовали тепло во всем теле, даже не касаясь стены? Как насчет того, чтобы почувствовать жар от раскаленного костра, даже сидя на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который напрямую нагревает вашу кожу. У жаркого костра в тихую горную ночь можно чувствовать себя совершенно согретым, даже когда температура воздуха вокруг минусовая.

Эта же концепция хорошо подходит для обогрева дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубам  под вашим полом, в результате чего пол нагревается и излучает тепло на вас со всех сторон. Нет воздуховодов и сдувания пыли, система работает бесшумно. И поскольку система нагревает вашу кожу одновременно с воздухом в вашем доме, вы чувствуете себя теплее при более низкой настройке температуры, что позволяет поддерживать прохладу в доме, экономя энергию. Но самое приятное может быть в том, что у вас постоянно теплые ноги , куда бы вы ни пошли в вашем доме.

Итак, как построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть труб под полом и насос для циркуляции воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также мили тщательно спаянной меди от сантехника за 35 000 долларов. Я имею в виду, дерьмо, это кажется тебе простым проектом «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Вдобавок ко всему, водяное отопление само по себе является искусством и наукой, с такими вещами, как Δ Тл, галлонов в минуту, БТЕ/ч и вычислением коэффициента теплопередачи. Если вы сможете пройти через все это, вы столкнетесь с котлами, которые начинаются с за 2000 долларов, сложным набором деталей, в которых никто, кроме экспертов, не разбирается (вы не получите совета в Home Depot по сборке одной из этих систем). ), и всевозможные другие препятствия.

Однако, покопавшись во всем этом щебне, я нашел несколько упрощений, которые значительно снижают стоимость и сложность лучистого тепла, чтобы сделать его совместимым с DIY проектом для среднего умелого Усатого. Уловки, которые я применяю для своей системы:

1. Использование безопасных для питьевой воды компонентов позволяет создать систему с «открытым контуром», которая требует меньшего количества клапанов и позволяет использовать пункт 2:
2. Использование одного безбакового водонагревателя как для горячей воды, так и для отопления дома сокращает стоимость котла на 2000-4000 долларов. Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
3. Циркуляционный насос с одной переменной скоростью устраняет большую часть расчетов потерь и размера контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон без необходимости возиться с трубкой после ее установки.
5. И, конечно же, все сделано из PEX, чтобы исключить стоимость, медленный монтаж и теплопотери котельной медных труб.

Отказ от ответственности:  Как и во всех моих экспериментах, да и во всем моем образе жизни, здесь есть кое-что недоказанное. Я использую себя в качестве подопытного кролика, и возможны пробы и ошибки, и даже риск. Наслаждайтесь и учитесь, но не ныряйте как новичок только для того, чтобы слепо следовать за мной (еще одним новичком)!

Подводя итог, можно сказать, что система, к которой я пришел, относительно проста, и я изобразил ее для вас на этом рисунке:

Предлагаемая мной система лучистого отопления (щелкните, чтобы увеличить)

Пока что работа продолжается. Я уже запустил это системным разработчиком и получил его одобрение, а также выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но наверняка есть улучшения.

Самое замечательное в этом блоге то, что прямо сейчас его читают многие люди (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации. Я также опубликую второй пост, когда все будет готово, чтобы показать несколько незавершенных шагов и готовые фотографии.

На данный момент исправления считывателя:

• Добавьте расширительный бак  перед насосом, а не после него, как показано сейчас
• Следите за ростом бактерий Legionella в такой разомкнутой системе. В то время как редкие, бактерии опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и вы держите воду ниже 120F. Решение: убедитесь, что мое безбаковое устройство прогрето (легионелла умирает при температуре выше 122F, поэтому, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, сливайте или промывайте контуры отопления в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
• ИЛИ, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы вода системы отопления никогда не соприкасалась с горячей водопроводной водой. Для этого требуется кислородный барьер PEX и воздухоотделитель. Вы также можете приобрести проточные водонагреватели с двумя независимыми контурами: один на отопление, другой на питьевую воду.
• Добавьте обратный клапан на возвратную линию 3/4″, чтобы холодная вода не могла просочиться обратно в коллектор, а не попасть в рим (я думаю, это может произойти, когда насос выключен)
• На самом деле, добавьте обратный клапан на через каждые циклов, просто чтобы убедиться, что нет неожиданностей с потоком и вода движется в нужном вам направлении. В противном случае через петли может неожиданно пройти холодная вода.
• Многие безрезервуарные обогреватели (в том числе Rheem, который я рекомендовал выше) не имеют гарантии на использование в системах отопления. Это нормально для меня, так как я считаю, что гарантии в любом случае бесполезны. Но приятно отметить.
• Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта топленияhelp.com. Пока тред почти убедил меня в том, что я идиот, дело в том, что где-то в инете формируется похожее обсуждение по поводу каждая статья, которая когда-либо появлялась в этом блоге . Многие сантехники целыми днями проклинают этот сайт только потому, что я рекомендую, например, сделать некоторые из ваших собственных сантехнических работ с помощью PEX. Проблема в том, что мои коллеги-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжаться, но я обязательно проведу несколько тестов с моим другом, который работает в городской лаборатории очистки/анализа питьевой воды.

Что насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, у нас почти каждый день яркое солнце, но гораздо более прохладные ночи из-за того, что мы находимся на высоте 5000 футов над уровнем моря. Таким образом, в доме много окон, выходящих на юг, чтобы улавливать тепло, и больше тепловой массы, чтобы сгладить дневные и ночные перепады температуры.

Летом картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затеняют окна от остальной его части). Вы держите окна закрытыми в течение 90F дней, а салон остается прохладным. Летними ночами температура опускается ниже 60F, поэтому вы запускаете большой вентилятор, выдувающий дневную жару, чтобы все охладить и начать цикл заново.

Я считаю, что эта стратегия (наряду с тем, чтобы не быть Гигантским A/C Wussy) позволяет нам жить счастливо, не включая наш A/C в Колорадо. Но всегда есть резервная копия: в большинстве современных домов без воздуховодов для охлаждения используется мини-сплит-система кондиционирования без воздуховодов. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, в которых накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки, вот моя корзина для покупок от PexSupply, моего любимого поставщика сантехники. В моей корзине есть несколько дополнительных вещей для строительства ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна малоэффективная печь.



Повышение эффективности этой системы:  Я также купил две коробки алюминиевых теплоотражающих пластин на Amazon, которые должны немного улучшить теплопередачу и эффективность. Стоимость составляла 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук). Обновление

: после создания системы с ними я чувствую, что это было очень полезно, поскольку это делает установку быстрее и чище, а улучшение теплопередачи является стоящей целью с деревянными полами — хотя они работают хорошо, вам нужно столько тепла, сколько вы можете получать.



Обновление: год спустя

Теперь эта система запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом — сработало ли это?



Предыдущая запись: Интервью с Джульеттой Шор, автором Plenitude Следующее сообщение: Практический пример читателя: переход на запад для досрочного выхода на пенсию

Модульная панельная система HydroShark® для теплого пола

product-title

Рекомендуемый продукт:

Not Featured

ShowWarrantyRow:

ShowSizeItRight:

ShowHistory:

product-bullets-and-image

•  HydroShark ^® предварительно собранные панели исключают инженерные догадки и экономят время и затраты на установку
•  Панель с порошковым покрытием
• Медная трубка для тяжелых условий эксплуатации
•  Качественные компоненты
•  Профессиональная пайка
•  Испытан под давлением и предварительно подключен
•  Y-образный сетчатый фильтр для сбора мусора
•  Прорези для простой настенной установки

product-body

Панели для теплого пола HydroShark — это профессиональная модульная система, предназначенная для простой, надежной и легкой установки теплого пола. Все, что вам нужно для установки, уже смонтировано на панели HydroShark.

Качественные компоненты

В системах напольного отопления HydroShark используются только высококачественные компоненты и качественная сборка. Они используют только лучшие насосы, элементы управления и компоненты. Все сантехнические соединения тщательно пропаяны и испытаны давлением. Стальная монтажная пластина имеет порошковое покрытие, а трубопровод отполирован и покрыт прозрачным лаком.

Качественный дизайн и гидравлическое разделение

Панельные системы HydroShark имеют близко расположенный тройник для создания гидравлического разделения между контуром котла и нагревательным контуром эмиттера. Петли независимы, и каждый использует свой собственный насос. Это позволяет отдельно регулировать скорость потока для каждого контура для достижения оптимальной производительности. Это намного лучше, чем в системах, в которых используется один контур как для котла, так и для тепловых трубок.

Модульность для максимальной универсальности системы

Панели HydroShark обеспечивают максимальную совместимость с системами лучистого теплого пола. Доступны панели с котлом, встроенным в панель, или без него, что позволяет устанавливать котлы отдельно от нагревательной панели. Это увеличивает как выбор котла, так и место установки котла. Компоненты HydroShark могут быть адаптированы для нескольких систем и при этом обеспечивают простую и профессиональную установку независимо от системы и места ее установки.

В основе системы HydroShark лежат панели Master и Pro. Pro Panels включает в себя электрический бойлер на панели для простой и невероятно легкой установки. Панели Master Panel подключаются к отдельно установленному котлу, электрическому или газовому, что обеспечивает максимальную гибкость установки котла.

Системы с одной и несколькими зонами

Для систем с одной зоной достаточно Pro Panel или Master Panel (с отдельным бойлером). Для многозонных систем Pro Panel или Master Panel сочетаются с Zoning Panel. Панели зонирования HydroShark позволяют создать до 4 зон. HydroShark предлагает панели для многозонных систем, в которых используется зонирование насосов, зонирование клапанов или зонирование с помощью приводов. Доступны панели зонирования с одной температурой подачи жидкости и до четырех зон термостата.

Энергоэффективные насосы

В дополнение к стандартным моделям, большинство панелей HydroShark также доступны с насосами с электронно-коммутируемым двигателем (ECM) для еще большей энергоэффективности.

Панели с насосом ECM снижают потребление энергии как минимум на 50%. Если они настроены на автоматический режим, они автоматически анализируют систему отопления, находят оптимальную настройку насоса и постоянно регулируют работу в соответствии с изменениями спроса. Это снизит энергопотребление до 85%, обеспечив минимально возможное энергопотребление без ущерба для комфорта.

Интегратор ГВС

Панель Интегратора ГВС может быть добавлена ​​к главной панели для создания системы, которая будет поставлять горячую воду для бытовых нужд по требованию без накопительного бака в дополнение к подаче тепла в излучающую систему.

Обычные системы контура котла, которые также обеспечивают горячую воду для бытовых нужд с баками, работают на полную мощность котла, даже если не требуется лучистое отопление или потребность в ГВС невелика. Все системы HydroShark модулируют, адаптируя мощность к нагрузке. Поскольку панель DHW Integrator обеспечивает по запросу горячую воду для бытовых нужд без бака, система работает с максимальной эффективностью, даже если спрос на горячую воду невелик.

Панель интегратора DHW использует пластинчатый теплообменник из нержавеющей стали для изоляции питьевой воды от остальной части системы, чтобы предотвратить любую возможность перекрестного загрязнения.

Качественные котлы

Электрические котлы HydroShark доступны в моделях мощностью от 7 до 36 кВт. Они являются неотъемлемой частью Pro Panels, обеспечивая простую и невероятно легкую установку. Их также можно установить отдельно и использовать в системе вместе с мастер-панелью.

Газовые котлы HydroShark монтируются отдельно и стыкуются с мастер-панелями. Существует 3 модели газовых котлов HydroShark: конденсационный на 199 000 БТЕ, конденсационный на 120 000 БТЕ и неконденсационный на 115 000 БТЕ. Газовые котлы бывают как на сжиженном, так и на природном газе.

Селектор системы лучистого обогрева

Варианты зонирования

Одна зонаМногозонный с помощью насосовМногозонный с помощью клапановМногозональный с помощью приводов

Источник топлива / тип излучателя

Электрический, залитый в бетон электрический, залитый сверхгаз (NG/LP), залитый бетонный газ (NG/LP), залитый избыточный газ (NG/LP), штапельный UpGas (NG/LP), радиаторный газ (NG/LP) , Плинтус

Интегрировать ГВС?

Однозональная система с панелью Pro

Когда термостат требует тепла, HydroShark ^® Бойлер зажигается (при необходимости), а нагретая жидкость перемещает первичный насос котла20 90 петля. Тепло передается во вторичный контур через близкорасположенный тройник и подается по вторичному контуру через системный насос 9.0020 .

Контуры PEX во вторичном эмиттерном контуре можно регулировать индивидуально с помощью распределительного коллектора , который должен иметь расходомеры и двухпозиционные клапаны для наполнения, продувки и регулировки потока индивидуально для каждой петли PEX .

Близкорасположенный тройник позволяет гидравлически отделить первичный контур котла и вторичный контур эмиттера (петля PEX) друг от друга. Это позволяет устанавливать расход каждого контура независимо для оптимальной производительности.

Система отдельной зоны с главной панелью

, когда термостат вызывает нагрев, Hydroshark ^® Коборт (если необходимо), и коэффициент 20202020202020202020202020202020202020202020202020202020202 жидкости вокруг первичного контура.
