Коллектор для теплого пола своими руками: установка, сборка водяного агрегата

Самостоятельное проектирование и монтаж теплого пола – это ответственное мероприятие, требующее грамотного подхода. Всем тем, кто решил самостоятельно устанавливать коллектор для теплого пола своими руками очень важно принять во внимание абсолютно каждый нюанс и незначительную на первых взгляд мелочь, иначе в будущем эффективность и работоспособность всей обогревательной системы будет под большим вопросом.

Помимо того, что собственникам помещения необходимо заранее позаботиться о выборе материала труб и составлении схемы их расположения, очень важно сделать так чтобы теплоноситель равномерно распределялся по всей системе. Именно для этих целей и монтируется коллектор, основное назначение которого заключается в сохранении и поддержании заданного теплового баланса в системе.

Содержание

1. Так что же такое коллектор?
2. Наиболее популярные схемы коллекторов
3. От чего зависит выбор коллектора
4. Преимущества использования коллектора
5. Монтажные работы
6. Установка шкафа
7. Установка и подключение

Так что же такое коллектор?

Учитывая тот факт, что для нормального функционирования всей системы водяного теплого пола необходимо заранее предусмотреть наличие сразу нескольких точек входа теплоносителя, рекомендуется изначально распланировать, как именно будет осуществляться его распределение по всей системе.

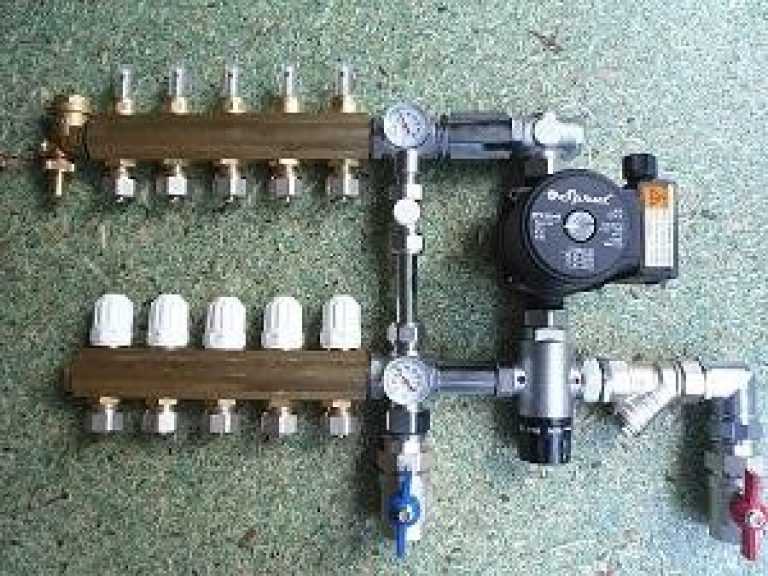

Как правило, сборка коллектора включает в себя две гребенки, через одну из них жидкость подается из системы отопления в трубы, смонтированные для теплого пола, а другая предназначена для объединения обратных потоков остывшего теплоносителя.

Наиболее популярные схемы коллекторов

Коллектор теплого пола – это один из ключевых узлов системы обогрева помещения. В техническом плане он представляет собой обособленную группу труб, собранных по определенной схеме, позволяющей производить объединение нескольких водяных потоков в один.

На практике чаще всего используют три варианта соединения труб:

• Параллельная схема ветвей смешивания;
• Последовательная схема;
• Комбинированный тип соединения.

Как выбрать самую оптимальную из них? При использовании параллельной схемы подключения ветвей теплоносителя нередко происходит потеря части тепловой энергии. Ее использование обусловлено тем фактом, что она позволяет монтировать двухходовой клапан, добавляющий в схему удобный регулирующий элемент.

Извините, ничего не найдено.

Второй вариант обладает наиболее высокой производительностью, по сравнению со всеми остальными схемами.

Потребитель при использовании последовательной схемы в системе отопления дома получает возможность получить максимальное количество тепловой энергии.

В свою очередь установка комбинированной схемы соединения коллектора теплого пола позволяет не только быстро осуществить монтаж всей системы, но и сделать это самостоятельно, своими руками не прибегая к помощи специалистов.

От чего зависит выбор коллектора

Выбор наиболее подходящей модели оборудования данного типа зависит от используемой схемы монтажа теплого пола и месторасположения коллектора. Важно помнить, что конструкция коллектора включает в себя теплоносители, характеризующиеся различным уровнем нагрева, что делает данное оборудование крайне уязвимым элементом водяного теплого пола. Для его эффективной и полностью безопасной работы рекомендуется использовать узлы, выполненные из высококачественного материала, обладающего высочайшими прочностными характеристиками.

Современный материал коллектора – нержавеющая сталь.

Наиболее часто сам смеситель изготавливается из латуни, однако, в последнее время на рынке можно встретить модели из нержавеющей стали. Окончательная стоимость изделия будет зависеть от его комплектности. При желании собственник помещения может как выбрать совсем простые варианты, так и модели, оснащенные различными датчиками, сливными вентилями и узлами терморегулирования.

Не меньшее внимание необходимо уделить выбору всех остальных узлов отопительной системы – терморегулирующей аппаратуры и насоса, которые должны иметь высокое качество и абсолютную надежность. В том случае, если планируется осуществить монтаж нескольких контуров отопления, допускается установка на каждом из них собственного терморегулятора и датчиков расхода. Такой коллектор на теплый пол поставляется в комплекте с термозондом, отводным устройством и смесительным краном, их монтаж не представляет собой ничего сложного и при необходимости может осуществляться своими руками.

Циркуляционный насос – важный элемент системы.

При обслуживании одним коллектором нескольких контуров, длина одной петли не должна превышать 115-118 сантиметров. В том случае, если водяной теплый пол монтируется в небольшом по площади помещении, допускается использование коллектора, выполненного из пластика и обладающего простейшей системой регулировки температуры.

В последние годы в конструкцию коллекторов для теплого пола все чаще добавляют различные управляющие элементы, которые позволяют использовать их не только в качестве распределительной системы, но и в качестве полноценного пункта управления всей отопительной системы помещения. Самым простым вариантом станет использование схемы, предусматривающей в конструкции коллектора, помимо общей трубы еще и управляющие вентили.

Регулирующий вентиль коллектора.

Такие решения отлично подойдут для теплых полов с водяными контурами, имеющими разную величину. Решив установить подобный коллектор теплого пола, необходимо заранее предусмотреть возможность механической регулировки каждого запорного клапана, что позволяет получать на выходе наиболее приемлемые результаты.

Более эффективной схемой устройства станет конструкция, обеспечивающая автоматическое функционирование коллектора, работа которого будет изменяться в зависимости от текущих температурных показателей теплоносителя. Подобные устройства вы можете увидеть на иллюстративных фото в статье. Такие схемы могут включать в себя большое количество самых разных элементов.

Схема устройства.

Входная система подачи горячей воды предназначена для равномерного распределения жидкости внутри системы. Всем тем, кто планирует самостоятельно устанавливать коллектор для водяного теплого пола, специалисты рекомендуют монтировать каждый вход свой регулировочный клапан. Справиться с этой задачей сможет даже рядовой собственник жилья, который не привык делать, что-либо своими руками.

Обратный коллектор, в который будет поступать остывшая жидкость из труб системы обогрева пола.

Балансировочный расходометр, который будет выступать в качестве основного регулирующего механизма, обеспечивающего равномерное прохождение теплоносителя по всему водяному контуру.

Датчик температуры.

Выпускной клапан, предназначенный для аварийного спуска воздуха. Он незаменим при чрезмерном увеличении давления в трубах. Датчики температуры, позволяющие контролировать температуру воды в системе. Важно помнить, что максимальный нагрев воды, который допускается в трубах водяного теплого пола, составляет 55°С.

Циркулярный насос позволит повысить эффективность работы водяного теплого пола. Насос увеличивает скорость прохождения жидкости в системе и отвечает за смешивание теплого и холодного теплоносителя.

Каждый из описанных выше элементов очень важен для всей системы теплого водяного пола. Именно поэтому необходимо уделять как можно больше внимания их подбору и последующей установке.

Преимущества использования коллектора

Как показывает практика, использование коллектора в системе водяного теплого пола обладает целым рядом неоспоримых преимуществ, таких как:

• Безопасность – конечный потребитель тепловой энергии полностью защищен от получения механических и термических травм;
• Гигиеничность и экологичность – исключает возможность появления бактерий, плесени и грибков;
• Долговечность и высочайшие эксплуатационные характеристики – при правильном монтаже коллектора и соблюдении всех основных правил о его выбору и установке система отопления верой и правдой служит на протяжении как минимум 50 лет;
• Экономичность – возможность контроля за температурой в системе экономит до 50 процентов расхода тепловой энергии.

Нельзя не отметить, что самостоятельная установка и подключение коллектора водяного пола в принципе не должна вызвать вопросы даже у человека с минимальным набором теоретических и практических строительных навыков. Здесь главное четко следовать рекомендациям и инструкциям специалистов и правильно подобрать комплектность изделия.

Монтажные работы

Осуществляя самостоятельную сборку и устанавливая коллектор теплого пола своими руками очень важно правильно подобрать место, выбрать его помогут соответствующие видео инструкции.

Для безопасности всю конструкцию коллектора рекомендуют размещать в специальном защитном коробе, доступ к которому должен быть совершенно свободным.

Как правило, распределительный пункт, размещают в стенном пространстве на примерно одинаковом удалении от конечных линий, за счет обеспечивается поддержание заданного гидравлического режима во время функционирования системы.

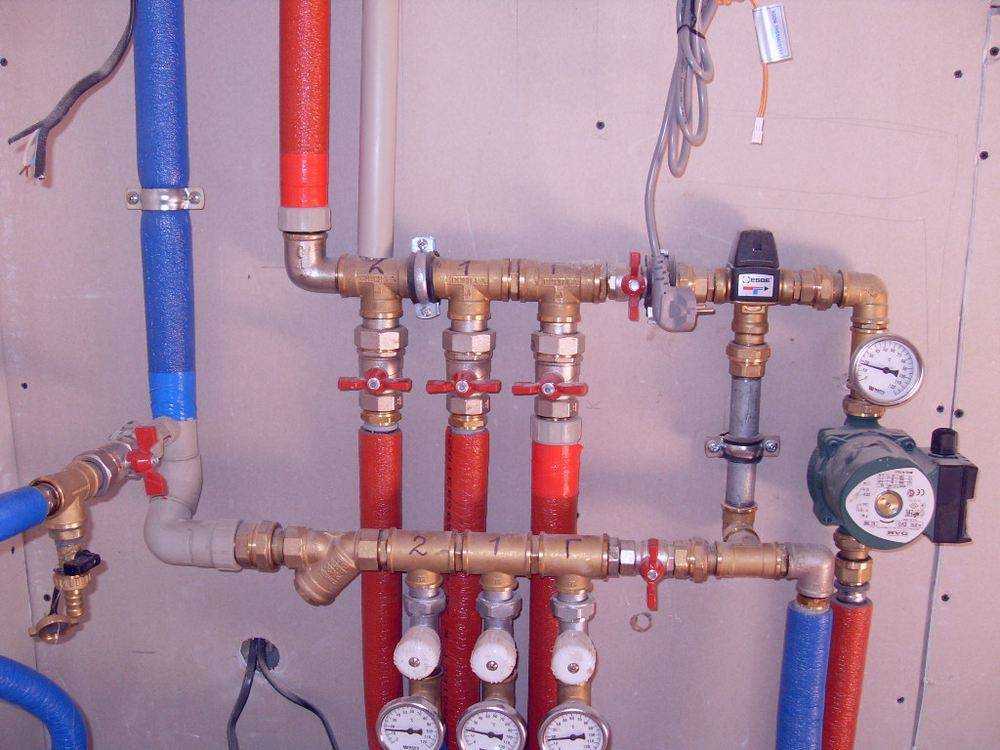

Пример системы отопления дома с коллектором теплого пола.

В том случае, если выполнить это условия не представляется возможным по тем или иным техническим причинам, необходимо установить два коллектора, тепловая нагрузка между которыми будет распределяться равномерно.

Установка шкафа

Вполне ожидаемо, смесительно-распределительный пункт не обладает достаточной эстетичностью, в связи, с чем большинство собственников жилых помещений предпочитают прятать его в специальный шкаф, так же выполняющий и защитные функции. В принципе, такой шкаф можно смастерить и своими руками, а можно приобрести уже готовый, в котором будут предусмотрены все необходимые отверстия для выходных и входных трубопроводов. Монтаж таких шкафов не занимает много времени и требует минимум знаний и навыков. Внутрь защитного короба заводятся края подающей и возвратной трубы, на входных отверстиях которых устанавливаются специальные запорные клапаны.

Коллекторный шкаф с замком.

К поверхности стены шкаф крепится с помощью небольших отверстий в корпусе. В зависимости от типа конструкции варианты фиксации короба к вертикальной плоскости могут различаться некоторыми специфическими особенностями.

Установка и подключение

Для правильного осуществления монтажа коллекторов для теплого пола своими руками очень важно иметь хотя бы теоретические знания об устройстве отопительной системы дома. Как уже говорилось выше, вся конструкция системы представляет собой две линии труб, соединённых между собой. Одна линия предназначена для регулировки напора теплой жидкости, а другая предназначена для вывода уже остывшей воды из системы.

После выбора и приобретения коллектора, необходимо установить его в приготовленный заранее шкаф. Финальным и наиболее ответственным этапом работы станет подключение коллектора к общей отопительной системе. Для этого на каждую трубу в схеме теплого пола устанавливаются запорные вентили, которые позволяют в случае необходимости отключать обогрев помещения от общедомовой системы. Важно знать, что абсолютно все коллекторы теплого пола должны быть оснащены отсекающими и регулировочными клапанами, которые позволят полностью отключить водяной контур или вручную изменить объем потока теплоносителя.

Как собрать коллектор для теплого пола своими руками

Когда устройство контуров водяного напольного обогрева благополучно окончено, перед заливкой стяжки необходимо осуществить подключение труб теплого пола к коллектору. Это делается с целью проверки герметичности контуров и выявления заводского брака или возможных дефектов труб, могущих возникнуть в процессе монтажа.

Операцию по испытаниям трубопроводов надо провести обязательно, иначе в случае аварии после пуска отопления придется разрушать покрытие пола. После выполнения стяжки и застывания раствора осуществляется присоединение к магистральным трубопроводам и пуск системы в работу. О том, как правильно собрать коллектор для теплого пола и совместить его со смесительным узлом, будет рассказано в данном материале.

Роль коллектора в системах напольного обогрева

Коллектор – это элемент, без которого не обойдется напольное отопление, к нему присоединяются все трубопроводы от греющих контуров. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы теплых полов, то совместно с коллектором всегда работает смесительный узел, обеспечивающий температуру воды в пределах 40—45 ºС.

Смесительные узлы и коллекторы для теплых полов выполняют задачу по приготовлению теплоносителя необходимой температуры и подаче его во все контуры.

Чтобы понять, как работает весь узел, разберем устройство коллектора подробнее. Он состоит из двух горизонтальных трубок, подключаемых к подающей и обратной магистрали. Корпус и детали коллектора изготавливают из таких материалов:

• латунь;
• нержавеющая сталь;
• пластмасса.

На рисунке ниже представлена детальная схема коллектора теплого пола, обычно в таком комплекте он и поставляется производителями:

На трубке для подачи расположены ответвления с термостатическими клапанами (исполнительными механизмами), на обратке – отводы с датчиками протока. Сверху на термостатах стоят пластмассовые колпачки для ручной регулировки, их закручивание приводит к нажатию на шток и перекрыванию потока. Расходомеры или датчики протока, стоящие на обратной трубке коллектора для теплого водяного пола, служат для визуального наблюдения за количеством протекающей воды и выполнения гидравлической балансировки системы.

Примечание. В самых дешевых версиях коллекторов датчики протока могут отсутствовать.

С целью контроля за давлением и температурой на коллектор устанавливаются термометр с манометром, а для спуска воздуха – специальный кран. Еще в комплект входят заглушки, отводы, краны и скобы для крепления узла к стене или к металлическим рейкам шкафа. Многие поставщики практикуют полную комплектацию всего узла, где имеется распределительный коллектор в сборе с насосом и двухходовым или трехходовым клапаном.

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом. Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:

Схем работы смесительного узла существует несколько, в них применяются различные детали, но его задача остается неизменной: поддерживать необходимую температуру в системе напольного обогрева и управлять расходом теплоносителя в подающих ветках.

Рекомендации по сборке коллектора

Выполнить сборку коллектора теплого пола, поставляемого в полном комплекте, несложно. Трубки для подающего и обратного теплоносителя уже снабжены клапанами и датчиками расхода, их надо только скрутить вместе, если в комплекте коллектор разделен на секции по 2 или 3 ответвления. Затем, для удобства дальнейшей сборки, трубки лучше закрепить на штатных кронштейнах, тогда распределитель будет представлять собой единый узел. Потом устанавливаются заглушки, элементы присоединения, запорная арматура и приборы контроля.

Примечание. В комплект поставки каждого изделия входит инструкция, с ее помощью и следует осуществлять сборку и монтаж коллектора теплого пола.

Следующий шаг – это крепление коллектора к стене, а после уже можно ставить циркуляционный насос и клапан. Делать это в обратном порядке не стоит, потом будет неудобно прикреплять весь узел в сборе. Насос и клапан с термоголовкой или сервоприводом монтируются в соответствии с выбранной схемой, после чего к ним подсоединяются магистральные трубы отопления, идущие от котла, а к отводам – трубы от греющих контуров. Бывают ситуации, когда распределитель устанавливается не в котельной, а в коридоре или другом помещении, тогда для установки лучше использовать декоративный шкаф для коллектора.

Поскольку стоимость коллектора заводского изготовления достаточно высока, такой узел можно изготовить и самостоятельно. Правда, насос и клапан для смесительной части, а также запорную арматуру приобрести все равно придется. Самый популярный способ собрать самодельный коллектор заключается в том, чтобы спаять его из полипропиленовых труб и фитингов. Для этого потребуются отрезки ППР трубы диаметром 25 или 32 мм, тройники и отводы такого же размера и вентили. Количество фитингов и вентилей зависит от числа греющих контуров. Из инструментов понадобится паяльник для полипропиленовых труб с насадками, ножницы и рулетка.

Прежде чем сделать коллектор из полипропилена, надо отмерить и отрезать участки трубы таким образом, чтобы после соединения тройники находились как можно ближе друг к другу, иначе узел будет выглядеть не эстетично. Потом к тройникам привариваются краны и переходы, а к получившемуся коллектору – остальные фитинги для соединения с насосом.

Следует отметить, что самодельный коллектор для теплого пола, сделанный своими руками, будет обладать некоторыми недостатками. Например, на ответвлениях в подающей магистрали нет термостатических клапанов, а на обратной – датчиков протока. При их отсутствии систему придется регулировать вручную, а это не всегда дает хорошие результаты. Конечно, все эти элементы можно установить и подключить отдельно, но тогда затраты труда будут таковы, что проще приобрести готовое изделие из пластика, чья стоимость достаточно демократична.

Заключение
