Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.

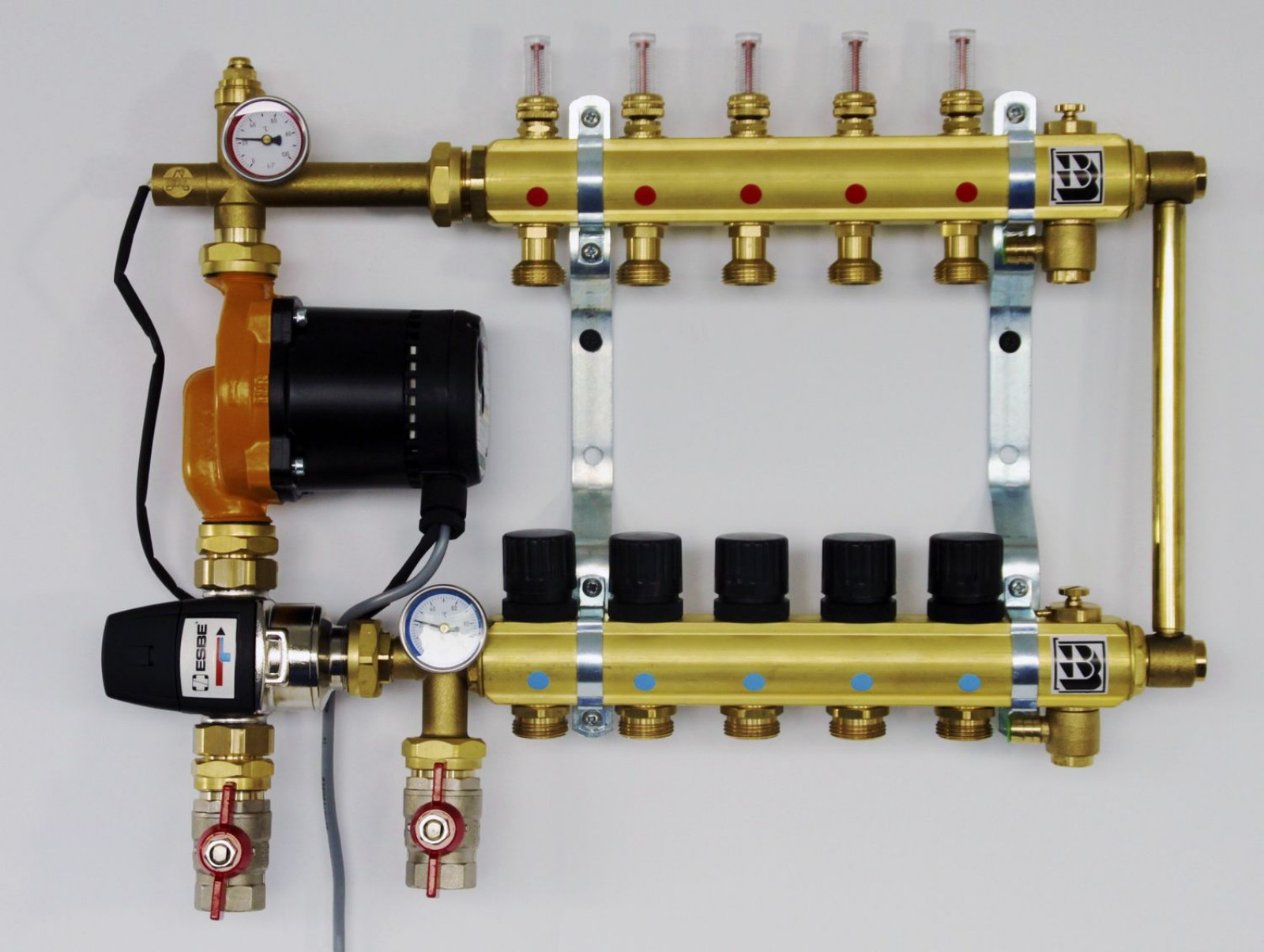

Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.
В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.
Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Подключение водяного теплого пола своими руками

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола.

Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса). Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры). Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

схема сборки, настройка, принцип работы

Здесь вы узнаете все про коллектор для теплого водяного пола: схема сборки, настройка, принцип работы устройства с расходомерами, а также узнаете какой выбрать сервопривод и зависит ли цена от качества.

Сейчас многие интересуются, как сделать пол с подогревом своими руками.

Водяные коллекторы для теплого пола являются главными элементами систем «теплый дом», которые обеспечивают максимальный уют в любом помещении.

Одной из главных деталей во всей системе является коллектор для теплого водяного пола.

Распределительный коллектор предназначен для контроля и распределения теплоносителя в системах отопления.

Коллектор для теплого водяного пола: как сделать?

Говоря простым языком коллектор-это просто труба. К этой трубе присоединяются другие трубы, которые образуют целостную систему. В зависимости от того, сколько труб подключается к нему, столько он и имеет мест резьбы. В коллекторе для теплого водяного пола цена зависит, в том числе и от количества резьбы на нём.Чем больше резьбы, тем цена дороже.

Принцип работы

Как он работает? Если очень просто, то принцип состоит в том, что вода подается из нагревающего бака в него и по нему переходит, по ответвлениям всей площади пола. Потом она, остывшая, переходит обратно в бак, где нагревается и идёт обратно.

Из чего состоит?

Он состоит из различных коллекторов, переходников, отводчика воздуха, сливных кранов, автоотводчика воздуха, клапана для отсека, европейского конуса, детали для закрепления изделия. Так вкратце выглядит схема сборки коллектора водяного теплого пола.

В основном используется 4 главных вида:

  1. Обычная сборка, где есть труба с европейскими конусами. Больше ничего в такой сборке нет. Это вид подходит больше для водоснабжения.
  2. Система для теплого водяного пола своими руками делается, в большинстве случаев, из китайских коллекторов. Главная особенность данных деталей в том, что закручивающиеся вентили находятся на изделии. При эксплуатации с ними нет особых проблем кроме одной. Обычно из-под кранов капает вода. Это проблема даже не изделия, а плохого качества воды.Такая проблема решается очень легко. Идет замена резиновых уплотнителей. Это тоже недорогой вариант.Он не предполагает каких-то изысков, типа установки терморегулятора воды. Такой вид схемы сборки коллектора водяного теплого пола годится только для маленьких домов.
  3. Это уже вариант, требующий более серьёзных финансовых затрат. Здесь отсутствуют шаровые клапаны, но есть вентили для регулирования, а также европейские конусы под трубы из металлопластика. На эти вентили можно установить специальные приводы, которые будут работать с термостатами, установленными в комнате и регулировать открывание и закрывание вентилей. Таким образом, будет осуществляться регулировка тепла в системе.
  4. Бывают такие случаи, когда нельзя выполнить равные контуры. Тогда приходится прибегать к помощи расходомеров. С помощью расходомера можно очень точно отрегулировать проток тепла и если вы используете расходомеры, вне зависимости от длины контуров, поток будет одинаковый. Этот вид используют для подающего коллектора, то есть для подачи воды из бака, а для обратной подачи можно купить более дешёвый вариант с обычными вентилями.

Нельзя устанавливать подающий коллектор внизу, а обратный сверху. Тогда горячий подающий будет греть обратный. Все конечно будет работать, но это в корне не правильно. Также можно отметить еще несколько видов коллекторов для теплового пола, которые имеют место быть.

Это труба, которая имеет смесительный узел, а также с термостатом. Для тех, кто не имеет финансов можно сделать его из полипропиленованных труб и таких же муфт.

Важно понимать, что сам принцип работы коллектора для теплового пола такой же, как и работа обычной батареи!

Схема сборки

Перед установкой нужно понимать несколько вещей:

    1. Нужно помнить, что подключается не более девяти контуров к коллектору. Поэтому, если их более девяти, то нужно устанавливать не менее двух.
    2. Нужно найти хорошее место для установки.
    3. Надо устанавливать четко в центре жилья и чтобы все контуры были одинаковой длины. Это даст хорошее, равномерное прогревание всего пола. Если дом не одноэтажный, то лучше устанавливать изделие под лестницей. В том месте, где мало кто ходит, но с лёгким доступом.

Последовательность:

  1. Сначала делается шкаф для коллектора, в который потом поместится собранная система.
  2. Для сборки бюджетного варианта с ручной регулировкой, покупаем коллекторы с нужным числом контуров. Потом соединяем его с полипропиленовой трубой, которая идёт от котла. При соединении применяем разъемное соединение. Разъемное соединение сверху накручивается гайкой, а снизу накручивается полипропиленовая труба, у которой тоже есть муфта для крепежа к нему. После этого закрепляем все устройства необходимые для полноценной функциональности. Переходники, кронштейны, краны для слива и так далее. Потом все это помещается в шкаф для коллектора.
  3. Присоединяется металлопластиковая труба.
  4. Далее к устройству устанавливается отводчик воздуха. При желании к системе коллекторского узла можно подсоединить насос, циркуляционный термодатчик и двух или трехходовые клапаны.

Какой выбрать?

В большинстве вариантов изделие выбирается по кошельку. Чем больше средств, тем продвинутее приобретете коллектор для теплового пола.

Обычно идет расклад между автоматической и ручной регулировкой. Авторегулировка дороже, но гораздо удобнее в эксплуатации. Не надо ничего будет подвинчивать самому, все сделает автоматика.

Все изделия российского производства выполнены из нержавеющей стали, это же можно сказать и о европейских производителях. Они, как правило, имеют все необходимые гнезда для автоматики. Более дешевые китайские изделия возможны исключительно с ручной регулировкой.

При выборе помните, что купив недорогой вариант, может случиться, что придётся дополнительно покупать недостающие детали.

16 самых опасных ошибок монтажа теплого пола своими руками

В этой статье мы расскажем о 16 распространенных ошибках, которые чаще всего допускаются при монтаже водяного теплого пола. В результате мы получаем дополнительные затраты на оборудование более высокой мощности, затраты на электроэнергию, повторный монтаж теплого пола и системы отопления, некомфортную температуру в комнате, неравномерный прогрев пола и деформацию напольного покрытия.  И все это делаем своими руками

Отсутствие расчета тепловых потерь для отопления

Это самая грубая ошибка при установке теплого пола (и любой другой системы отопления). При установке радиаторов системы отопления не следует ориентироваться на те же нормы, какие считаются общепринятыми в доме без теплых полов. Не следует устанавливать секционные батареи по количеству окон в комнате и исходя из расчета площади комнаты. Это может привести к неработающей системе или к увеличению ненужных затрат на монтаж системы отопления.

Если установить тепловые приборы меньшей мощности, чем требуется, то отопление в итоге придется полностью переделывать: ставить дополнительные радиаторы либо увеличивать количество секций в уже установленных.

По правилам монтажник сам обязан производить расчеты количества и мощности радиаторов, и теплых полов. Если специалист предлагает вам поставить радиаторы под каждый оконный проем, а количество секций определяется вашим желанием или бюджетом, то лучше сразу отказаться. В этом случае есть вероятность того, что вы зимой замерзнете. В итоге вам придется менять радиаторы на более мощные, либо наращивать уже имеющиеся. С учетом стоимости работ по монтажу и демонтажу отопления получается внушительная сумма. Кроме этого вам, возможно, придется переделывать и сами теплые полы.

Первое, что нужно сделать перед монтажом теплого пола – это рассчитать теплопотери. Такой расчет покажет, хватит ли мощности теплых полов для обогрева здания или нет. Он позволит определить необходимую мощность дополнительных тепловых приборов. Данный расчет позволяет избежать многих ошибок.

В расчете принимаются во внимание такие позиции, как шаг трубы теплого пола, толщина стенки и внутренний диаметр трубы, толщина арматурной сетки, общая толщина стяжки, отступ от несущей стены, толщина утеплителя, толщина стяжки над трубой, толщина и тип напольного покрытия, толщина подложки или слоя плиточного клея.

Неправильный шаг трубы теплого пола

Шаг трубы теплого пола в большинстве случаев рассчитывается монтажниками произвольно. Он может составлять 20 см, а может и 25 см. Иногда даже делают шаг трубы  по 30 и даже по 40 см.

Это вторая по частоте ошибка установки теплого пола своими руками. Она происходит из-за отсутствия расчета теплопотерь. Однако в конструкции теплого пола шаг трубы имеет точную величину. Увеличивая шаг трубы более 20 см, можно получить температурную зебру, когда поверхность пола будет прогреваться полосами.

Плохая изоляция между трубами теплого пола или ее отсутствие

Укладка теплоизоляции для теплого пола

Зачастую монтаж водяного теплого пола производится без изоляции.

Монтажники считают, что тепло идет вверх и в связи с этим делают укладку трубы непосредственно на бетон или на грунт. Такой подход недопустим. Дело в том, что теплопроводность бетонной стяжки в 30 и более раз больше, чем у воздуха. В связи с этим тепловая энергия, по законам физики, будет рассеиваться по конструкции и уходить в грунт.

У Вас возникнут большие затраты на отопление и вряд ли вам будет тепло

Отсутствие демпфера

При нагреве материалы, как правило, расширяются. Стяжка, в которой смонтированы трубы теплого пола, при нагреве также будет расширяться. Это может привести к тому, что труба просто лопнет. В итоге напольное покрытие деформируется. В связи с этим  по периметру установки теплого пола нужно устанавливать специальные демпферные ленты. При площади одной зоны теплого пола больше 40 м2, ее целесообразно поделить на части. Поэтому должны быть обязательно компенсационные зазоры.

Длина контура труб теплого пола

Если вы собираетесь делать монтаж теплого пола своими руками, то следует учесть, что длинные контуры создают большое гидравлическое сопротивление. В итоге теплоноситель в трубах начинает плохо циркулировать. В связи с этим рекомендуется при укладке труб диаметром 16 мм, делать контуры не больше 100 м длинной, чтобы не покупать более дорогой мощный циркуляционный насос. В результате установки такого насоса:

  1. Износ труб увеличивается.
  2. Насос большей мощности стоит дороже.
  3. Увеличивается перерасход электроэнергии.
  4. В трубах пола появляются шумы.

Все это может привести к тому, что такая система не будет работать.

Смотрите видео про длину монтажа трубы теплого пола:

Большое количество контуров на одну коллекторную группу

По строительным правилам разрешается применять в одном коллекторе не более 8 контуров. Европейские стандарты допускают установку 12 контуров. С увеличением контуров понижаются шансы на адекватную работу системы.

Неправильно подобран циркуляционный насос

Покупка более мощного, чем требуется, насоса может ослабить ваш бюджет в связи с ненужным перерасходом электроэнергии.  Установка слабого насоса, приводит зачастую к тому, что часть теплого пола, а иногда и вся система в целом не прогревается. В итоге вы можете получить теплый пол частями или неработающую систему.

Неправильно сделана регуляция теплых полов

На коллекторе теплого пола чаще всего производят регулировку

Часто неопытные монтажники производят монтаж водяного теплого пола дома без регуляторов, подключая коллекторы напрямую. Это приводит к увеличению температуры в помещении. В итоге вам будет либо жарко, либо душно. Необходимо запомнить, что температура поверхности полов не должна быть выше 350С. Этого невозможно достигнуть без правильно установленных смесительных узлов и регуляторов.

Слишком тонкая или слишком толстая стяжка

Слишком тонкая стяжка может препятствовать равномерному прогреву теплого пола. Толстая стяжка может существенно увеличить срок нагрева и остывания теплого пола. Это очень неудобно. Особенно возникают проблемы с остыванием. При прогреве дома до нужной температуры, котел автоматически отключится, а полы продолжат отдавать тепло в помещение. В итоге напольное покрытие к вечеру станет очень горячим. Ночью, когда температура в помещении понизится и котел включится, пол останется холодным до утра.

Неправильно подобранное напольное покрытие

Даже правильная установка теплого пола может не гарантировать вам комфорт. Чаще всего температура теплого пола зависит от напольного покрытия. Чем выше теплопроводность у покрытия, тем лучше. На теплых полах очень часто оказываются не очень подходящие материалы из дерева или ковры. При расчете теплопотерь системы нужно учитывать, какие материалы используются в напольных покрытиях. Этот пункт часто упускают из виду.

Отсутствие воздухоотводчиков в распределительных коллекторах

Пример воздухоотводчика

Воздух – враг любой гидравлической системы отопления. Из системы должен периодически выходить воздух. Если нет возможности его выпустить, рано или поздно появляется воздушная пробка, которая заблокирует циркуляцию теплоносителя в системе. В результате вы получаете плохо работающую или вообще не работающую систему. В связи с этим на коллекторах устанавливают либо краны Маевского, либо автовоздушники.

Неправильный порядок подключения контуров к коллектору

Установка теплого пола своими руками нередко приводит к этой самой типичной ошибке. Она происходит, когда сам контур и обратку контура сажают на один и тот же коллектор. В итоге этот контур не работает. Это выглядит следующим образом. Сверху находится подающий коллектор. Труба от него идет к подаче воды в систему и возвращается на этот же коллектор, на другой выход. В итоге получается мертвая петля.

Иногда при монтаже нарушают последовательность подключения контуров на коллекторы. Желательно при монтаже коллектора, чтобы каждый контур по порядку подключался к коллектору, то есть подача этого контура должна совпадать с этим же местом подключения на обратном коллекторе. Следующий контур – второй вентиль на подающем и второй вентиль на обратном коллекторе. Из-за смены порядка монтажниками могут возникать сложности с регуляцией контура, что может привести к неработающему контуру или целой зоны. Такую систему теплого пола бывает очень сложно настроить.

Повреждение или засорение труб в процессе работ

Это могут быть:

  1. Заломы труб в процессе монтажа теплого пола.
  2. Сдавление труб при монтаже стяжки.
  3. Засверливание или всевозможные проколы.
  4. Засорение трубы песком или цементными растворами в процессе строительных работ.

В общем, сюда можно отнести все, что будет препятствовать нормальной циркуляции теплоносителя.

По нашей статистике довольно часто делают прокол трубы. То кто-нибудь зачем-нибудь засверлит полы, или делает какие-то штробы. Подобное возможно и при последующих ремонтных работах по дому. То  какой-нибудь маляр или электрик поставит помосты на трубы теплого пола до того, как сделают стяжку. За этим нужно следить.

Неправильное подключение труб теплого пола и радиаторов

 Нужно помнить, что трубы радиатора и трубы теплого пола имеют разный температурный режим.

Монтаж водяного теплого пола требует  дополнительной установки коллекторов. Подключение теплого пола своими руками и системы отопления к одному коллектору затруднит в последующем балансировку системы. Это связано с тем, что теплоноситель в радиаторах должен прогреваться до 600С –  800С, а температура теплого пола не должна превышать 350С.

Поэтому не следует совмещать эти системы в одном коллекторном узле.

Использование некачественных материалов

В данном случае следует всегда помнить, что экономия должна быть разумной. Так, установив некачественные узлы или вентили, вы гарантированно получите через некоторое время потоп. Сэкономив на качестве цемента, используемого для стяжки пола или на его количестве, вы рискуете установкой всей системы с нуля.

Отсутствие гидравлического испытания системы после ее монтажа

Это самая распространенная ошибка. Систему отопления в процессе монтажа своими руками рекомендуется проверять несколько раз. При установке новой системы отопления в доме или при капитальном ремонте, опрессовку следует делать несколько раз. Первый раз она производится в тот момент, когда только смонтировали систему. Второй раз опрессовку следует производить после установки гипсокартона в том же помещении, где устанавливаем теплые полы. Третья опрессовка происходит после выполнения черновых отделочных работ. Желательно ее выполнить до момента укладки плитки, поклейки обоев, установки плинтусов.

Читайте так же:

Из чего состоит коллектор теплого пола и его схема, сбор своими руками

Автор: Юрий Дата: 08. 09.2020 Просмотров: 1607 Комментарии: 0

Коллектором водяного теплого пола называем полный сбор системы, который включает в себя составные части способные создавать необходимую температуру и давление внутри теплого пола. Расмотрим его схему подключения и возможность сбора своими руками.

 Лучший выбор коллекторов для теплого пола для вашего ознакомления

Итак, классический коллектор теплого пола имеет следующие составные части:



- гребенку теплого пола, которая строит с двух балок имеющих краны и расходомеры – обычно имеет диметр 1 дюйм и сделана с латуни, но большое распространение имеют и гребенки с нержавейки

- автоспускник Маевского на гребенке – выполняет функцию стравливателя воздуха

- насосно-смесительный узел с термометрами подачи и обратки и гайками для крепления насоса – крепежная деталь, которая соединяет собой насос, гребенку и клапан с термоголовкой, своего рода соединительный посредник.

- клапан термоголовки – специальное запорное устройство, реагирующее на давление созданное термоголовкой для перекрытия  подачи горячей воды

- термоголовка с погружным датчиком – сама термоголовка надевается на клапан и давит на него после того как капсюль датчика сильно расширяется под воздействием повышения температуры, ведь внутри газ.

- евроконус – крепежная гайка позволяющая удобно и надежно соединить трубу теплого пола из сшитого полиэтилена с коллектором

- возможно футорки, краны американки и пр.

- ну и конечно де крепеж

- возможно так же использование байпаса, который при автозакрытии контуров гоняет воду по малому кругу

Если вы используете дешевую ПЕРТ 1 трубу, то стоит использовать, как защитную систему, -  байпас с трехходовым клапаном и термоголовкой.




Принцип роботы достаточно простой, горячая вода течет через магистраль подачи в коллектор минуя открытый клапан с термоголовкой (до поры до времени, пока не будет достигнута заданная температура, при ее достижении клапан перекрывает подачу горячей воды,). Далее насос гонит воду на балку подачи с расходомерами откуда та устремляется по конурам. Для того чтоб вода протекала равномерно и равномерно распределяла тепло.

Наиболее рентабельно использовать коллектора с латуни, которые покрытые более плотным металлом, например, - никелированный  итп.

Коллектора бывают с количеством контуров от 2 до 12 и способны покрывать площадь до 240 м2

Желательно не делать контура с длинной труб более 100 м, оптимально до 80 м/п.

Как самостоятельно собрать распределительный коллектор для теплого пола

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Блок: 1/6 | Кол-во символов: 499
Источник: https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami

Назначение коллектора в теплых полах

Коллектор для теплого пола используется в нагревательных системах с такими целями:

  • распределение потоков;
  • контроль температуры.

Его основное назначение заключается в том, чтобы подать теплоноситель требуемой температуры и количества в каждую ветку теплого пола. Для этого в комплекте с коллектором устанавливается смесительный узел, включающий насос, регулирующие клапаны и байпас (в некоторых вариантах).

Необходимость контроля температуры связана с тем, что в котлах в основном подготавливается вода намного большей температуры, чем требуется для теплых полов. А для того чтобы перевести ее в требуемые параметры воду смешивают с «обраткой» до достижения нужной температуры.

Коллектор в смесительном узле.

Блок: 2/5 | Кол-во символов: 745
Источник: http://MasterskayaPola.ru/teplyj-pol/kollektor-svoimi-rukami.html

Что потребуется для сборки главного распределителя для ТП?

Разновидности, комплектация и назначение отдельных узловых элементов коллекторов уже были описаны в статье «Выбираем коллектор для теплого пола: виды, комплектация». Поэтому здесь напомним вкратце, что для сборок его различных типов вам понадобятся:

  • пара базовых гребёнок (моноблочных либо составных) на подачу и возврат теплоносителя;
  • двухходовые шаровые краны. Два из них потребуется на отсечку подачи и обратки из первичного (радиаторного) отопительного контура. Остальные могут использоваться в качестве запорной арматуры на входе/выходе контуров теплого пола в соответствующую гребенку;
  • ручные клапаны – ротаметры для балансировки расхода теплоносителя в каждой ветке. Они обычно монтируются на коллекторе подачи для каждого контура ТП;
  • термостатические клапаны ручные или управляемые контроллером с сервоприводами;
  • циркуляционный насос, который целесообразно приобрести в комплекте готовой смесительной группы, совместно с кранами для подключения, байпасом, фильтром грязевиком и т.д. Следует заметить, что монтируя коллектор для тёплого пола своими руками по упрощенной схеме можно обойтись без насоса, используя только автоматический трехходовой клапан или двухходовые типа Unibox;
  • устройства контроля – манометры, термометры;
  • группы безопасности;
  • фитинги и различные соединительные элементы для крепления труб тёплого пола к коллекторам и т.д.

Блок: 2/7 | Кол-во символов: 1412
Источник: https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/kak-samostoyatelno-sobrat-raspredelitelnyj-kollektor-dlya-teplogo-pola/

Типы коллекторов

Кроме материала и технических характеристик коллекторы разнятся по типу регуляции. Они бывают как вовсе без регуляции, так с использованием расходомеров, ручной запорной арматуры и автоматических устройств.

Без регуляции

Коллектор для теплого пола без регуляции позволяет создать дешевый вариант распределительной системы. В нем не применяют никаких регулирующих устройств, а потоки теплоносителя распределяются в зависимости от гидравлических характеристик системы. Несмотря на стоимость такой вариант не стоит применять, так как он не удобен в эксплуатации и может создавать трудности в дальнейшем.

С ручной регуляцией

Установить такой вариант коллектора стремятся в основном те, кто пытается сэкономить на оборудовании. Это не всегда плохо. Экономия позволяет направить финансовые средства в то место, где они более необходимы. Какие плюсы и минусы такого варианта?

Коллектор с ручной регуляцией имеет право на жизнь и может выполнять свою функцию в поддержании необходимого количества теплоносителя в каждой ветке. В таком случае температура теплоносителя регулируется в смесительном узле, а количество его для каждой петли устанавливается ручной настройкой один раз. Далее система работает самостоятельно. Хорошо себя зарекомендовали латунные коллекторы такого типа.

Особенно актуален такой вариант при устройстве теплого пола как дополнительного комфортного элемента в системе отопления. Когда основной подогрев осуществляется радиаторами, или другими устройствами, а теплые полы лишь создают дополнительный уют. Для основной системы отопления в виде теплого пола лучше предусмотреть более серьезную автоматизацию.

Коллектор с расходомерами

Одним из вариантов регуляции потоков теплоносителя на каждую ветку, отходящую от коллектора, является использование балансировочного расходомера. Этот элемент дает возможность регулировать поток теплоносителя и визуально его контролировать.

Устройство состоит из штока с фланцем, который позволяет контролировать условный проход в трубопроводе. В его состав входит окошко с градуированием, по которому можно визуально определить конкретный расход теплоносителя через наблюдаемую ветку. Подстройка проводится регулировочным кольцом под колпачком. Подсоединение его коллектору проводится с помощью резьбы.

Коллектор с расходомерами очень часто используется в современных системах из-за своей невысокой стоимости и хороших эксплуатационных характеристик.

С автоматической регуляцией

В последнее время часто устанавливают тёплые полы, в которых устанавливается коллекторы с автоматической регуляцией. Для этого используют сервоприводы на каждую петлю. Они в комплексе с термодатчиками теплого водяного пола позволяют регулировать поток теплоносителя в каждой ветке в зависимость показаний термодатчика.

Коллектор с сервоприводами.

Для этого устанавливается необходимый проход сечения. Такие системы дороже чем варианты без регуляции или с ручной, но довольно гибки и позволяют получить комфортные условия проживания. Не стоит забывать, что автоматические системы требуют грамотной регуляции, без которой они не будут показывать свой полный функционал.

Блок: 3/5 | Кол-во символов: 3117
Источник: http://MasterskayaPola.ru/teplyj-pol/kollektor-svoimi-rukami.html

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Блок: 3/6 | Кол-во символов: 3432
Источник: https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Блок: 4/6 | Кол-во символов: 2058
Источник: https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami

Как располагаются коллекторные отделы?

Для системы теплый пол можно установить один общий коллектор или же смонтировать перед каждым отопительным контуром индивидуальное устройство. В этом случае каждый коллектор должен быть оснащен терморегуляторами, расходомером и тремя основными элементами:

  • Смесительным клапаном, который определяет степень нагрева теплоносителя в отопительном контуре.
  • Запорным вентилем балансировки радиатора, связывающим коллектор с отопительной системой. Открывает и при необходимости закрывает подачу воды в контур.
  • Переливным клапаном. Он отвечает за постоянное давление в трубах, для чего направляет лишний теплоноситель в байпас.

Схемы сборки могут быть самыми разными. Для системы с одной радиаторной трубой, к примеру, наличие байпаса обязательно. Причем он должен быть всегда открытым, так избыток горячего теплоносителя будет отводиться напрямую в радиатор.

При наличии обратного контура байпас необязателен. Если отапливаемая площадь невелика, коллекторный отсек можно разместить во вторичном контуре.

Блок: 4/7 | Кол-во символов: 1037
Источник: https://vannapedia.ru/rmnt/pol/kollektor-dlya-teplogo-vodyanogo-pola.html

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде. В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности.

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

  • медь;
  • сталь;
  • латунь;
  • полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

  • количество отопительных контуров, их протяженность и пропускающая способность;
  • максимальное давление;
  • возможность добавления веток;
  • наличие элементов, осуществляющих автоматический контроль работы устройства;
  • количество потребляемой электроэнергии;
  • внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

Коллектор будет работать максимально эффективно, если подключить к нему равные по длине отопительные контуры. Для этого, возможно, придется разделить слишком длинные ветки на несколько коротких

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности.

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

  • вид финишного напольного покрытия;
  • площадь комнаты с планом расстановки крупной мебели и бытовой техники;
  • диаметр и материал труб;
  • мощность отопительного котла;
  • тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Блок: 5/7 | Кол-во символов: 2867
Источник: https://vannapedia.ru/rmnt/pol/kollektor-dlya-teplogo-vodyanogo-pola.html

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Блок: 5/6 | Кол-во символов: 1492
Источник: https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami

Практические моменты установки распределителя водяного ТП

  1. Сборку и установку коллектора для теплого пола лучше выполнить перед раскаткой трубопроводов контуров. В этом случае один конец трубы сразу фиксируется в месте постоянного подключения, затем, после раскладки петли закрепляется второй.
  2. Установив гребенку с автоматическим воздуоотводчиком в верхней точке системы, вы навсегда избавитесь от проблемы её завоздушивания. Если же распределитель находится, например, в подвале, то придется ставить дополнительные клапаны для удаления воздуха где-то на самих петлях.
  3. Каждая из гребенок должна иметь незначительный установочный уклон (подъем к воздухоотводчику) для сброса воздушных пробок.
  4. Выбирая сборочную схему коллектора без смесительного узла, в которой температура в петлях регулируется термостатическими клапанами (RTL регулировка), следует принимать во внимание длину трубопроводов в нагревательных ветках. Подмечено, что такая схема неплохо работает, если длина трубной петли не превышает 50 м для трубы Ø 16 мм. Если же протяженность веток выше, то предпочтительней схема коллектора теплого пола с насосным смесительным узлом (НСУ).

Блок: 6/7 | Кол-во символов: 1144
Источник: https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/kak-samostoyatelno-sobrat-raspredelitelnyj-kollektor-dlya-teplogo-pola/

Выводы

Решение, изготавливать коллектор для тёплого пола своими руками либо приобрести готовый, следует принимать, руководствуясь уровнем своих монтажных навыков, запросами к конфигурации гребенки, а также финансовыми возможностями. Немаловажным будет учесть, что:

  • если необходимо подключить 3-5 контуров, а расположить распределительный узел планируется в коллекторном шкафу, то оптимально использовать компактные металлические фитинги либо готовые моноблоки;
  • для системы теплого пола на 5-7 контуров и более, экономически оправдано применение гребенок из полипропилена. Однако в этом случае их лучше устанавливать в специализированном помещении;
  • для отопительных систем, которые планируется управлять автоматикой, целесообразно покупать коллектор на теплый пол в полной заводской комплектации.

Блок: 7/7 | Кол-во символов: 796
Источник: https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/kak-samostoyatelno-sobrat-raspredelitelnyj-kollektor-dlya-teplogo-pola/

Кол-во блоков: 14 | Общее кол-во символов: 21086
Количество использованных доноров: 4
Информация по каждому донору:
  1. http://MasterskayaPola. ru/teplyj-pol/kollektor-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 3862 (18%)
  2. https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami: использовано 4 блоков из 6, кол-во символов 7481 (35%)
  3. https://vannapedia.ru/rmnt/pol/kollektor-dlya-teplogo-vodyanogo-pola.html: использовано 2 блоков из 7, кол-во символов 3904 (19%)
  4. https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/kak-samostoyatelno-sobrat-raspredelitelnyj-kollektor-dlya-teplogo-pola/: использовано 4 блоков из 7, кол-во символов 5839 (28%)

Коллектор для теплого пола: назначение, функции, выбор

Система водяного напольного отопления содержит чаще всего не один отопительный контур, а несколько. Подавать нагретый теплоноситель и собирать остывший нужно от каждого из них. Вот этим и занимается коллектор для теплого пола. Он состоит из двух гребенок – подающей и обратной и распределяет теплоноситель по подключенным контурам. Потому это устройство имеет еще два названия: «гребенка теплого пола» и “тепловой распределительный узел теплого пола”.

Через подающую часть коллектора происходит распределение теплоносителя по контурам, через обратную часть, остывший теплоноситель собирается в единый поток и направляется к котлу или в стояк, если у вас теплый пол подключен к центральному отоплению.

Функции: основные и дополнительные

Распределение теплоносителя по контурам – основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке “обратки”

Дополнительные устройства коллектора

Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.

Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает

На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.

Устройство автоматической регулировки температуры

Конечно, можно регулировать теплоотдачу и так, руками, но можно это дело предоставить автоматике. Тогда на место ручных расходных клапанов на обратном коллекторе ставят сервомоторы, а в комнате размещают термостат (терморегулятор) обычный или программируемый.

Терморегуляторы могут контролировать температуру воздуха в комнате, а могут – температуру теплого пола. Температуру теплого пола контролирует выносной датчик, который подсоединяется к терморегулятору. Датчик нужно устанавливать до заливки стяжки.

Терморегулятор и сервопривод для водяного подогрева. Один из множества вариантов

Для установки датчика, контролирующего температуру пола, от терморегулятора вниз пробивают в стене штробу. В нее укладывается гофрошланг, который должен заходить на пол и заканчиваться на расстоянии не менее 50см от стены. Причем конец гофорошланга должен располагаться между трубами, а не ближе к одной из них – так его показания будут более точными. Прокладывая гофру, старайтесь, чтобы поворотов было как можно меньше, и все они были плавными.

Тот конец гофры, который оказывается в стяжке, нужно заделать, чтобы в него не попал раствор при заливке стяжки. Можно хорошо замотать изолентой или сделать пробку из пенопласта. Вся эта процедура нужна для того, чтобы датчик температуры пола можно было при необходимости вытаскивать и менять.

Так выглядеть может схема подключения с двухходовым клапаном, управлением от терморегулятора и сервоприводами

Поставим датчик на место. Для этого с того конца гофорошланга, который находится возле терморегулятора, просто опускаете датчик (он прикреплен к длинному проводу) до упора. Если провод слишком мягкий, и датчик никак не пройдет поворот, попробуйте использовать толстую садовую леску в качестве протяжки. Обычно это помогает.

При использовании датчиков постоянная температура будет поддерживаться автоматически. Механизм управления в этом случае простой. Вы на термостате выставляете желаемую температуру. При отклонении фактической температуры воздуха от заданной на 1оС соответствующему сервомотору подается команда на включение/отключение подачи теплоносителя.

Коллектор и смесительный узел

В некоторых вариантах сборки коллектор может одновременно заниматься снижением температуры теплоносителя на подаче. Этот вариант сборки одновременно снижает температуру до приемлемой в системе теплого пола (не выше 50оС) и потом раздает ее в контура. То есть в этом случае он выполняет еще и функции смесительного узла.

Иногда такой узел бывает насосно-смесительным. В такой сборке коллектор – это и распределительная гребенка, и смесительный узел, и насос.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке “обратки”

Но это именно варианты сборок и чаще эту сборку называют коллекторным узлом. В чистом же виде коллектор служит для раздачи теплоносителя, то есть является гребенкой для теплого пола.

Коллектор в чистом виде стоит ставить, если смесительную группу и насос вы будете собирать самостоятельно. Это обойдется дешевле, и по качеству вряд ли будет уступать заводскому. А вот с коллектором стоит подумать. В принципе, и гребенку теплого пола можно собрать самому. Но в таком варианте резко увеличивается количество швов и стыков. В фабричном коллекторе входные/выходные отверстия сделаны в цельном корпусе. Самодельные коллекторы – это набор тройников или крестовин, которые соединяются между собой. Да, они находятся в доступном для ремонта месте, их можно подматывать и менять прокладки. Но каждый такой ремонт – это останов и, часто слив системы, новое ее заполнение и опрессовка (это если все делать по правилам). А практика свидетельствует о том, что именно в самодельных гребенках и проявляются течи. Особенно часто это бывает при использовании антифризов. А так как в большинстве случаев антифризы заливают на основе этиленгликоля, то протечки и работа с ними – это реальная угроза здоровью, а часто и жизни (этиленгликоль – сильный яд). Потому коллектор лучше покупать.

Сборка коллекторного узла в случае комбинированной системы: радиаторы + теплый пол

Выбор коллектора

При выборе коллектора, прежде всего, нужно определиться с тем, какие функции он будет выполнять. Рассчитать сколько петель вам нужно будет подключить (на сколько входов брать устройство). Затем выбираете материал, из которого он изготовлен.

С выбором материала не очень сложно:

  • нержавейка,
  • латунь;
  • пластик.

Нержавейка – идеальный вариант, но дорогой. Латунь более хрупкая, хоть и более дешевая. Пластик, если он хорошего качества от хорошего производителя, предпочтительнее латуни.

Коллекторы водяного пола могут быть из латуни, нержавейки или пластика

Последний этап – выбор производителя. И снова-таки, выбирать нужно самых лучших. Естественно, качественнее делают – европейские производители, но цены у них немалые. Приличный коллектор может стоить и 1000$, и больше. Но китайский продукт – риск большой. Может служить отлично, а может сломаться через пару месяцев.

Коллекторный шкаф

Тем, у кого отопительное оборудование вынесено в отдельное помещение, этот элемент может быть и не нужен. Но всем остальным все элементы – кучу труб, насос, коллектор – желательно где-то прятать. Для этого есть специальные коллекторные шкафы (называют еще распределительный шкаф) – изделия из металла с дверцей, в которых часто уже имеется крепежная арматура.

Коллекторный шкаф. Необязательная деталь, но очень удобно в нем прятать все устройства

Коллекторные шкафы бывают наружные (ШРН) и встраиваемые (ШРВ). В боковых панелях часто делают перфорацию, что позволяет легко делать отверстия в тех местах, где это необходимо. Многие модели имеют регулируемые ножки, которые позволяют изменять их высоту. Встраиваемые коллекторные шкафы могут изменяться могут и в глубину за счет подвижной рамки. Чтобы определиться с размерами коллекторного шкафа, нужно знать монтажные размеры всего оборудования, которое вам нужно будет туда поместить. Определитесь также с направлением открывания дверки. Есть модели со съемной дверкой, некоторым понравятся они.

Крепятся шкафы к полу через ножки, или к стене через заднюю стенку (есть специальные отверстия). Встраиваемые модификации также имеют распорные крепления, которыми можно зафиксировать короб в нише.

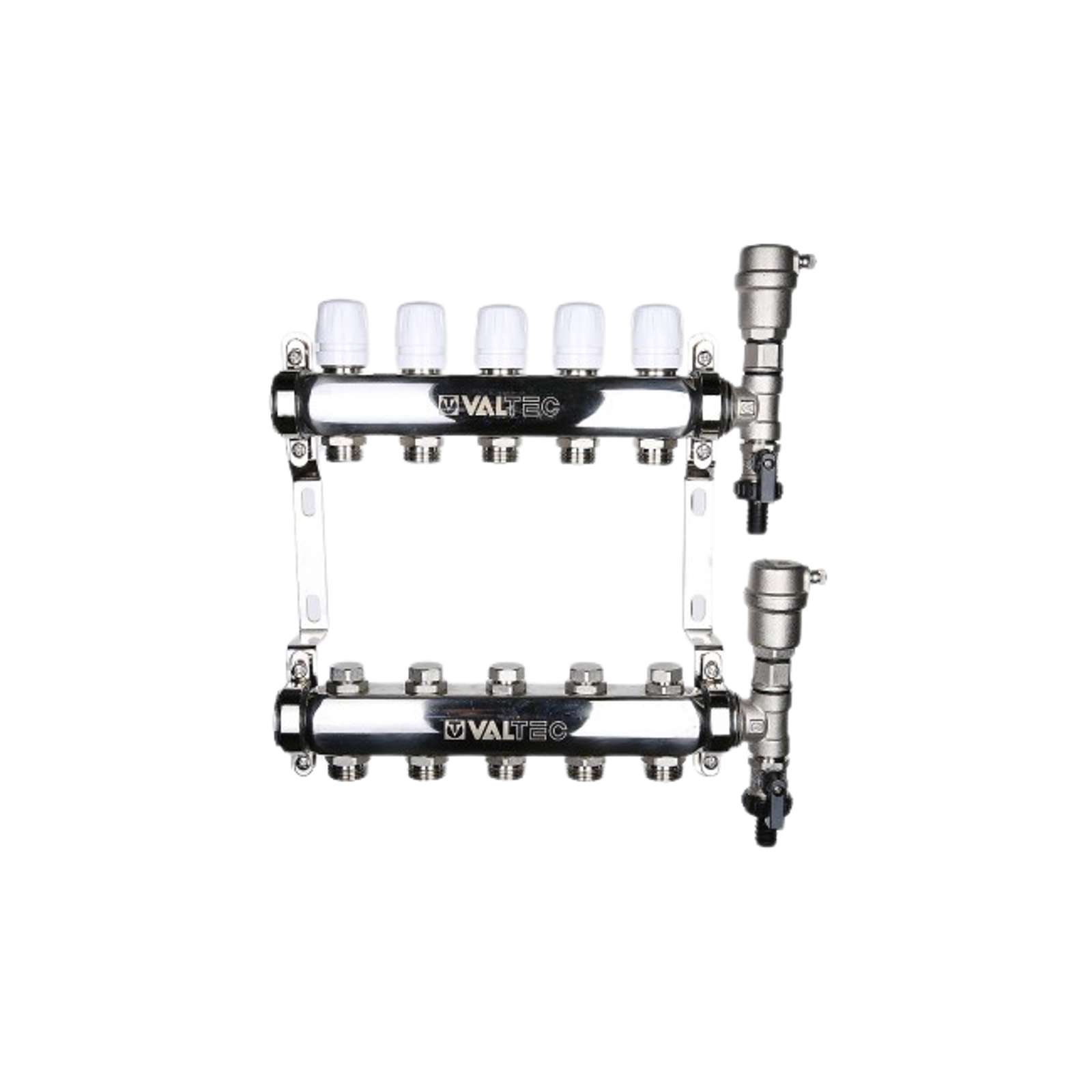

Вот так может выглядеть он с коллектором

Если говорить о материале, из которого изготовлены шкафы – это оцинковка, окрашенная порошковым методом. В целом оборудование выглядит прилично, и даже в жилой комнате вид не испортит. При покупке, естественно, обратите внимание на равномерность нанесения краски и толщину металла. Хоть механические нагрузки и небольшие, но все-таки стенки не должны быть слишком тонкими. Особенно это касается наружных коллекторных шкафов.

А это как его можно встроить

Пример монтажа пластикового коллектора Uponor в коллекторный шкаф заснят на этом видео.

Итоги

Коллектор водяного пола – важный узел. Он служит для раздачи теплоносителя по контурам теплого пола. Может оснащаться устройствами, балансирующими систему, а также средствами регулирования и контроля.

План солнечного отопления для любого дома

Сократите счета за отопление дома с помощью этого захватывающего плана солнечного отопления для любого дома. Вы можете использовать воду, нагретую солнечными батареями, для обогрева вашего дома с помощью лучистого обогрева пола или плинтусов, или вы можете использовать ее для предварительного нагрева воды, поступающей в водонагреватель. Если вы можете собрать колоду, вы сможете построить эту супер солнечную систему!

Пора воспользоваться преимуществами солнечного тепла, чтобы снизить вашу зависимость от ископаемого топлива и снизить счета за отопление.Эту простую, но эффективную систему можно использовать практически в любом доме. Поскольку солнечные коллекторы и резервуар для хранения тепла для системы встроены в небольшую новую пристройку, вам не нужно полностью переделывать свой дом для использования солнечного тепла. В солнечные дни (или даже частично солнечные) коллекторы нагревают накопительный бак. Когда дому требуется тепло, горячая вода из накопительного бака передается в дом по подземной трубе в систему лучистого теплого пола. (См. Иллюстрацию в галерее изображений.) Новое здание, в котором размещаются наши коллекционеры, - это складское помещение, но ваше может быть студией, театром или мастерской.

• Коллекторы монтируются на уровне земли, где их легко построить и обслужить.

• Коллекторы можно ориентировать и наклонять для максимального сбора солнечной энергии.

• Коллекторы и здание могут иметь общую конструкцию таким образом, что материальные затраты и время на строительство сокращаются как для коллекторов, так и для навеса.

• Коллекторы хорошо смотрятся в комплекте с навесом (см. Фото, Галерея изображений).

• Вам не нужно искать в доме место для большого резервуара для хранения тепла.

• Круто наклоненные или вертикальные коллекторы, расположенные близко к земле, получают выгоду от света, отраженного от земли, особенно когда земля покрыта снегом. Вертикальные или почти вертикальные коллекторы менее подвержены перегреву летом.

Рекомендации

Есть много способов построить эту систему, но помните эти рекомендации по проектированию, чтобы ваша система работала хорошо:

• Коллекторы должны быть обращены в пределах 30 градусов от истинного юга и не должны быть затенены деревьями или строениями в течение трех часов до и после солнечного полудня.Обязательно внимательно проверьте наличие каких-либо препятствий, которые могут затенять коллекторы (см. «Обследование солнечной площадки» в разделе «Ресурсы» ниже).

• Чтобы минимизировать потери тепла из труб, по которым вода идет в дом, коллекторы должны располагаться как можно ближе к дому. Трубы должны быть хорошо изолированы, а траншея должна быть достаточно глубокой, чтобы трубы проходили ниже линии замерзания в вашем районе.

• Резервуар для тепловой воды должен быть хорошо изолирован. Это требует тщательной изоляции и тщательной герметизации крышки резервуара.

Система, распределяющая тепло внутри дома, должна иметь возможность использовать воду с минимально возможной температурой. Вода с более низкой температурой для отопления позволит солнечным коллекторам работать более эффективно и собирать больше тепла. Мы добавили систему лучистого теплого пола, чтобы распределять солнечное тепло по всему дому. Этот сияющий пол может использовать воду с температурой до 85 градусов для нагрева пола.

Наша система разработана максимально простой. В нем используется конструкция, в которой вода стекает обратно из коллекторов в резервуар для хранения для защиты от замерзания.Поскольку здесь используется обычная вода, а система выбрасывается в атмосферу, нет необходимости в расширительных баках, предохранительных клапанах, вакуумных прерывателях, антифризах или теплообменниках. Водопровод коллекторного контура состоит из нескольких футов трубы и циркуляционного насоса - вот и все. Эта простота снижает стоимость и трудозатраты на сборку системы, а отсутствие теплообменников увеличивает эффективность.


Общий объем работы действительно складывается, поэтому не забудьте выделить достаточно времени - это не один проект выходного дня.Но это не ракетостроение. Если вы можете собрать колоду, вы можете построить и эту систему.

Проектирование системы

Сарай может быть практически любой конструкции. Мы выбрали модифицированную двускатную крышу, чтобы она соответствовала стилю нашего существующего гаража и обеспечила чердак с хорошим складским помещением. Единственное требование: у сарая должна быть южная стена или крутая южная крыша, доходящая до уровня земли, и чтобы она была достаточно большой, чтобы обеспечить желаемую площадь коллектора.

Чтобы упростить объединение коллекторов с южной стеной сарая, выберите ширину, высоту и расстояние между стойками южной стены в соответствии с коллекторами.Это может привести к немного нестандартным размерам. Лучше всего отталкиваться от размеров пластин поглотителя коллектора и панелей остекления и работать оттуда.

Мы выбрали ширину рамы отсека коллектора 48-1 / 4 дюйма, чтобы стандартные 48-дюймовые панели остекления можно было установить непосредственно на раму коллектора без резки. Четверть дюйма позволяет расширить панель остекления. (См. «Поперечное сечение коллектора» ниже.)

Пластины поглотителя - это сердце коллектора, и большая часть его производительности зависит от поглотителя.Изготовление пластин также довольно сложно и требует много времени, поскольку они состоят из ряда медных трубок, припаянных к медному листу. Медные трубки соединены коллекторами. Пластины абсорбера можно приобрести с выборочной отделкой, которая снижает потери тепла и делает их более эффективными. Мы решили купить предварительно изготовленные пластины поглотителя коллектора StarFire, а затем изготовить остальную часть рамы коллектора и покрытия из стандартных пиломатериалов и комплектующих для теплицы. Мы использовали двухслойное остекление из поликарбоната, которое немного эффективнее, чем одинарное остекление, и с ним легко работать (см. «Ресурсы» ниже).

Для того, чтобы коллекторы стекали обратно в резервуар при отключении насоса, коллекторы должны иметь уклон вниз к резервуару. Для этого необходимо, чтобы вся группа коллекторов имела уклон к одному концу с уклоном не менее одной восьмой дюйма на фут. Сантехника также должна быть наклонной, и ни одна линия не должна быть меньше трех четвертей дюйма в диаметре. Мы использовали медную трубку диаметром 1 дюйм.

Построй сарай и коллектор

Южная стена нашего сарая представляет собой обычную каркасную конструкцию размером 2 на 6 с обшивкой из фанеры толщиной в полдюйма.С южной стороны сайдинга нет, а обшивка также служит задней стенкой коллектора. Каркас коллектора выкладывается прямо над обшивкой южной стены. Лучше всего выложить полную раму коллектора на плоской поверхности, чтобы вы могли убедиться, что все подходит, и вырежьте вместе выемки в раме для коллекторов абсорбера и горизонтальных опор остекления. При вырезании опорных пазов коллектора в раме обязательно учитывайте тот факт, что коллекторы абсорбера должны иметь наклон, а самый нижний угол панелей абсорбера должен быть на несколько дюймов выше уровня воды в резервуаре для слива.

Установить раму коллектора на обшивку южной стены. Используйте стопорные болты с головками в расточенных отверстиях, чтобы они находились заподлицо с передней частью рамы. Закупорите все внешние края, чтобы предотвратить утечку воздуха. Передняя поверхность рамы - это поверхность, на которой будут установлены панели остекления, поэтому убедитесь, что она гладкая.

Установите изоляцию из полиизоцианурата в каждый отсек коллектора. Прибейте его к обшивке крупными гвоздями. Не используйте внутри коллектора пенополистирольный утеплитель - он расплавится.

Просверлите полудюймовые дренажные отверстия в нижней панели каждого отсека коллектора, чтобы могла вытечь вся вода, которая может попасть внутрь.

Обрежьте концы труб коллектора абсорбера так, чтобы они соответствовали друг другу при установке в раму, затем поместите пластины абсорбера в выемки в раме. Мы спаяли коллекторы вместе с помощью обычных медных паяных муфт.

Подающая линия от насоса резервуара прикреплена к нижнему коллектору на нижнем конце. Возвратный трубопровод прикреплен к верхнему коллектору на верхнем конце.Остальные открытые концы каждого коллектора закрыты крышками. Проверить коллектор на герметичность.

Мы включили вентиляционные отверстия в каждый отсек коллектора, чтобы снизить вероятность перегрева коллектора, когда через него не течет вода. Вентиляционные отверстия состоят из высоких и низких отверстий в задней стенке каждого отсека коллектора. Воздух из навеса попадает в нижнее отверстие, проходит через коллектор и выходит из верхнего отверстия. Этот поток воздуха обеспечивает охлаждение коллектора. В верхних отверстиях есть дверцы для контроля воздушного потока. (Аналогичную концепцию дизайна см. В выпуске за декабрь 2006 г. / январь 2007 г. - «Построение простого солнечного обогревателя». - МАТЬ.)

Установите горизонтальные опоры остекления в вырезанные ранее пазы. Они расположены сразу за панелями остекления, чтобы поддерживать их и предотвращать коробление. Мы использовали электрические металлические трубы (EMT) для опор.

Установить панели остекления. Мы использовали двухслойные остекленные панели из поликарбоната размером 4 на 12 футов и закрепили их вертикальными полосами размером 1 на 2 дюйма, прикрученными к раме коллектора.Эти планки для крышек вырваны из композитных досок настила, которые, вероятно, служат дольше, чем обычные деревянные планки. Мы использовали винты из нержавеющей стали, чтобы предотвратить появление пятен ржавчины. Между панелями остекления и рамой коллектора не использовались герметик или лента для остекления - они работали нормально, без протечек - и это значительно упрощает снятие панелей остекления.

Резервуар для хранения

Резервуар достаточно большой, чтобы вмещать собранное количество солнечного света примерно за один солнечный день. В солнечный день резервуар может хранить достаточно энергии, чтобы обогревать дом в течение ночи и часть следующего дня, если будет облачно.Общее практическое правило - на квадратный фут коллектора должно приходиться от 1,5 до 2 галлонов воды.

Ватерлиния резервуара должна быть на несколько дюймов ниже нижнего коллектора коллекторов, чтобы коллекторы могли полностью стекать обратно в резервуар. В нашем случае резервуар высотой 3 фута погружен в землю примерно на 2 фута, так что коллекторы могут быть установлены чуть выше фута над нижней частью южной стены.

Мы решили построить резервуар с фанерными стенками, облицованными резиновой мембраной (облицовка пруда) из этилен-пропилен-диенового мономера (EPDM).Дно и стенки резервуара изготовлены из внешней фанеры толщиной три четверти дюйма. Фанера поддерживается рамой 2 на 4 вокруг основания стен и второй рамой 2 на 4 вокруг верхней части стен. В центре длинных стен используется один вертикальный элемент жесткости 2 на 4. Вертикальные скосы размером 2 на 3 используются в каждом углу резервуара, чтобы связать между собой торцевые и боковые стенки. Металлическая стяжка проходит через верхнюю часть резервуара посередине длинных стенок и связывает верхнюю часть длинных стенок вместе.Эта натяжная стяжка необходима для предотвращения разрушения длинных стенок резервуара из-за внешнего давления воды.

Конструкция резервуара важна; он будет вмещать около 4000 фунтов воды! Все стыки следует тщательно проклеить и скрутить. Резервуар должен стоять на ровной и твердой поверхности. Мы поместили резервуар на примерно 3 дюйма промытого гравия, который был выровнен и утрамбован.

Когда фанерная оболочка резервуара будет завершена, вырежьте кусок материала для облицовки водоема EPDM, достаточно большой, чтобы покрыть весь резервуар без швов.Положите лайнер на верхнюю часть резервуара и осторожно втяните его в резервуар. После того, как лайнер коснется дна резервуара, снимите обувь и приступайте к работе изнутри резервуара. Продолжайте вбивать лайнер в резервуар, пока он не упрется в стенки. Сложите весь лишний материал в каждом углу в одну аккуратную складку. Затем прикрепите лайнер к верхней раме силиконовым герметиком, удерживаемым на месте несколькими скобами, и обрежьте излишки.

Крышка бака сделана из двух слоев жесткого пенопласта толщиной 2 дюйма, приклеенных к жесткому картону.Дно покрыто слоем EPDM. Крышка должна быть плотно прижата к бачку, чтобы водяной пар не выходил - мы использовали винты с фиксатором.

Обязательно устанавливайте насос и контроллер в местах, защищенных от низких температур. Мы сделали это, разместив оба в отсеке рядом с резервуаром для хранения, при этом большая часть изоляции огибает его снаружи, поэтому отсек остается теплым за счет тепла от резервуара.

Большинство труб, входящих в резервуар, проходят через верхний край, а затем опускаются в резервуар.Это исключает проникновение футеровки из EPDM и снижает вероятность утечек. Исключением является впускной патрубок насоса, который проходит сквозь стенку резервуара. Это необходимо, потому что насос должен быть установлен ниже ватерлинии резервуара, чтобы сохранить его заливку. Для соединения через облицовку резервуара используйте качественную переборку.

Желоб для теплопередачи

Траншея для перекачивающих труб должна выходить ниже линии замерзания, поэтому изоляция трубы очень важна.Для нашей 120-футовой трубы около 3 процентов тепловой энергии воды теряется на пути туда и обратно. Для линий подачи и возврата мы использовали трубу из хлорированного поливинилхлорида (ХПВХ) диаметром три четверти дюйма. Труба PEX, вероятно, также подойдет.

Мы сделали изоляцию для труб, разрезав полосы шириной 8 дюймов из изоляционной плиты из экструдированного полистирола (розового цвета) толщиной 2 дюйма. На каждой полосе вырезаются две канавки диаметром три четверти дюйма, чтобы в них можно было вставлять трубы. Одна 8-дюймовая полоса проходит под трубами.Сверху на трубы укладывается еще одна полоска. Полосы склеены пенополиуретановым утеплителем из баллончика. Полоски можно утяжелить или связать, пока пена не затвердеет.

Распределение солнечного тепла

Мы решили модернизировать наши полы, чтобы включить в них водяное излучение. Солнечное отопление и лучистые полы составляют эффективное сочетание, к тому же нам не нравились наши старые полы. Мы сделали это, удалив существующий чистовой пол и установив проставки из фанеры толщиной три четверти дюйма с прорезями между распорками для труб из PEX.Алюминиевые пластины теплоотвода использовались для повышения эффективности и устранения горячих точек непосредственно над PEX-Aluminium-PEX. Это тип трубок PEX, в которых между двумя слоями PEX помещен слой алюминия. Преимущество заключается в том, что при нагревании он расширяется намного меньше, чем стандартный PEX, поэтому шумы от пола менее вероятны. Его также проще установить, поскольку он сохраняет форму при изгибе. После установки PEX мы покрыли полы ламинатом.

В качестве приблизительного ориентира, трех петель примерно по 250 футов каждая (всего 750 футов) было достаточно для распределения тепла от солнечных коллекторов площадью 240 квадратных футов.

Все контуры теплого пола начинаются и заканчиваются в одной точке. Один конец каждой петли подсоединен к подающему коллектору; другой конец - к обратному коллектору. Вода из резервуара для хранения закачивается в подающий коллектор, затем выходит через петли пола и обратно в обратный коллектор, где по трубе она возвращается в резервуар для хранения. Если вода из накопительного бака слишком горячая, чтобы идти прямо на пол, смесительный клапан, установленный в линии подачи, смешивает воду, возвращающуюся из контуров пола, с водой подачи, чтобы снизить температуру до уровня, безопасного для пола. Мы использовали коммерческий набор коллекторов подачи и возврата, который включал в себя всю арматуру, вентиляционные отверстия, клапаны и датчики температуры.

Автоматика

Элементы управления системой просты и обеспечивают эффективное управление системой. Стандартный дифференциальный контроллер Goldline используется для управления насосом, который перекачивает воду в коллекторы. Он определяет, когда коллектор горячее, чем вода в баке, и включает насос.

В первый месяц мы только что отметили, когда температура в баке была выше 90 градусов, и вручную подключили насос для циркуляции горячей воды по полам.Когда бак опустился ниже 90 градусов, мы отключили насос. Это на удивление эффективно и дает вам хорошее представление о том, как работает система.

С тех пор я установил два электронных термостата. Первый включается, когда температура в баке выше 90 градусов, а второй включается, когда температура в помещении опускается ниже 70 градусов. Эти два термостата подключены последовательно, так что насос включается только тогда, когда в резервуаре жарко, а в доме холодно. А поскольку оба термостата работают от 120 вольт переменного тока, нет необходимости в низковольтной проводке управления или реле.

Система управления настроена на использование тепла, как только накопительный бак нагревается достаточно для подачи полезного тепла. Использование тепла, как только резервуар достигает 90 градусов, вместо того, чтобы ждать, пока резервуар нагреется, повышает эффективность коллекторов, а также снижает потери во всей системе. Например, в день с температурой 35 градусов при полном солнце коллекторы будут работать с КПД примерно 59 процентов, если температура воды в резервуаре составляет 90 градусов, по сравнению с эффективностью 42 процента, если температура резервуара составляет 150 градусов.(Щелкните здесь, чтобы просмотреть схему управления солнечным навесом в формате PDF.)

Рабочие характеристики

Вот данные о производительности за два дня выборки с прошлой зимы.

, 12 января 2007 г .: очень холодный солнечный день. В 10 часов утра, когда коллектор начал собирать тепло, температура на улице была 20 градусов ниже нуля! Коллектор прогревал воду в накопительном баке с утренней низкой температуры 85 градусов до 125 градусов днем. Эта тепловая энергия, хранящаяся в воде, эквивалентна 2 галлонам пропана, сжигаемым в печи с типичным (85%) КПД.

27 января 2007 г .: Типичный солнечный зимний день с максимумом 30 градусов. Танк прогрелся с утреннего минимума в 85 градусов до дневного максимума в 132 градуса. Это эквивалент энергии 2 1/2 галлона пропана, сжигаемого в обычной печи.

Стоимость и возврат солнечной энергии

Стоимость компонентов солнечной системы составила около 4200 долларов. Это включает налоговые льготы Монтаны и скидку на сайдинг, который потребовался бы для сарая, если бы сборщики не покрыли южную стену.По моим оценкам, эта система сократит потребление пропана примерно на 340 галлонов в год, что в настоящее время стоит около 740 долларов в нашем районе. Простой срок окупаемости составляет около 5 1/2 лет (по цене на пропан 2007 г.). Вы можете найти PDF-файл с полным анализом затрат здесь.

Другие возможности использования солнечной энергии

В проект может быть включен солнечный нагрев воды для бытовых нужд. За счет предварительного нагрева воды, когда полная мощность коллектора не требуется для обогрева помещения, система принесет большую прибыль.

Вы можете использовать часть тепла коллектора для обогрева вашего нового здания коллектора. Вы можете использовать схему вентиляции, описанную выше, для обеспечения обогрева. Используя часть мощности коллектора для отопления нового здания, в дом собирается несколько меньше тепла. Но коллектор будет работать более эффективно, если воздух будет проходить через вентиляционную систему. Если вы решите сделать это, убедитесь, что новое здание хорошо утеплено и герметично.


Ресурсы солнечного отопления

Веб-сайт Гэри Рейсы

Исследование участка солнечной энергии (для проверки затенения)

Пластины абсорбера коллектора

Дифференциальный контроллер Goldline GL30

Электронные термостаты
Johnson Controls A419
(доступны из разных источников)

Остекление из поликарбоната с двойными стенками
(также можно приобрести в других магазинах теплицы)

Коллекторный насос и циркуляционный насос
Taco Hydronic Systems
Grundfos


Извлеченные уроки: вы можете построить свою солнечную систему еще лучше!

Хотя проект оказался успешным, и мы вполне удовлетворены его работой, всегда есть возможности для улучшения. Вот некоторые вещи, которые мы бы сделали иначе:

Используйте вертикальные панели коллектора (а не наклоненные под углом 70 градусов). Это должно:
• Собрать примерно такое же количество энергии.
• Меньше вероятность перегрева летом.
• Собирайте меньше снега во время метели.
• Легче построить и легче полностью интегрировать коллектор в стену.
• Включите небольшой выступ с желобом над коллекторами. Это затеняет верх коллекторов летом, а желоб предотвращает попадание талого снега на остекление коллектора.
• Сделайте рамы коллектора размером 2 на 6 вместо 2 на 4, что даст больше места для изоляции за пластинами абсорбера и немного больше места между остеклением и плитами абсорбера.
• Полностью интегрируйте коллектор в стену сарая, чтобы каркас коллектора был таким же, как и каркас стены. Это можно сделать с помощью шпилек 2 на 6 на расстоянии 4 фута - возможно, с более тяжелыми верхним и нижним порогами - в зависимости от размера сарая. На внутреннюю поверхность стоек можно наносить комбинированную обшивку и заднюю часть коллектора.Это позволит сэкономить дополнительные деньги, материалы и труд.
• Включите слой полиизоциануратной изоляции внутри фанерных стенок резервуара для хранения. Это лучшее место для установки теплоизоляции, так как нет ни каркаса резервуара, который подходил бы для изоляции, ни тепловых мостов. Танк можно было сделать немного выше, чтобы компенсировать потерянный объем.
• Сократите потери при передаче тепла в дом, построив навес для солнечных батарей ближе к дому и / или еще лучше изолировав подземные трубы.
• Соедините коллекторы вместе с помощью штуцеров или высокотемпературного силиконового шланга вместо паяных муфт.


Гэри Рейса увлечен солнечным отоплением. Он борется со Стариком Зимой с помощью солнечного тепла с тех пор, как переехал в Монтану. Если у вас есть комментарии или вопросы по этому проекту, оставьте их в разделе комментариев ниже или напишите автору по адресу [email protected] com.


Покажите свою солнечную батарею

Мы всегда ищем фотографии привлекательных домов на солнечных батареях, чтобы их можно было профилировать или разместить на обложке Mother Earth News .Если у вас есть фотографии, которыми вы хотите поделиться с нами, разместите их в Интернете на сайте MotherEarthNews.com.


Первоначально опубликовано: декабрь 2007 г. / январь 2008 г.

Строительство солнечного коллектора своими руками 101


Что мне нужно, чтобы проложить траншею для моего коллектора и что нужно быть в канале?

Копаете ли вы просто вниз на 8 дюймов и используйте гликоль для защиты от замерзания, или вы планируете копайте ниже линии заморозков, вы должны тщательно обдумать, что закапывать.Как только он будет похоронен, вы не захотите снова его выкопать!

Один подросток и один взрослый вырыл и засыпал эту траншею глубиной 8 дюймов и 100 футов вручную за один уик-энд.

Вот список того, что входит в 4-дюймовую канализационную трубу из ПВХ. трубопровода:

- 2 ряда 1/2 "Pex-Al-Pex (обернутые изоляцией)
- 6 ниток провода динамика 22 калибра (5 для сращивания проводных термометров) и 1 для датчика дифференциального регулятора)
- 1 прядь электропровода (я поставил наружную электрическую розетку на одну панельных столбов, которые были пригодится на этапе строительства)
- 1 кабель коаксиального кабеля LMR 400 (ничего общего с солнечной батареей, но я Радиолюбитель, и это была отличная возможность получить еще одну серию коаксиального кабеля. обратно в лес).

Если бы мне пришлось делать это снова, я бы поставил 3/4 дюйма pex для лучшего потока.

Как установить термометры для контроля температуры при различных баллы в моей системе?

Независимо от типа солнечной коллекторы, которые мы строим, нам всем нужны датчики температуры, чтобы контролировать, насколько хорошо они работают. Имея несколько датчиков на пути движения вашей жидкости / по воздушному маршруту, вы можете точно определить эффективность работы вашего сборщика (ов), как сколько тепла вы теряете на выходе из коллектора и насколько хорошо ваше тепло передаточная катушка работает.Изолируя производительность коллектора без других влияний мы можем гораздо лучше сравнить, насколько хорошо разные конструкции коллектора работают, а также точно определяют эффекты любых изменений, которые мы вносим в наши системы. Вдобавок ко всему это очень круто и очень весело показать своим друзьям все бесплатное тепло, которое вы улавливаете!

Вот дисплей у меня вдоль моего стола, чтобы я мог контролировать несколько точек температуры в моей системе кратко:


Я рассматривает возможность создания рамы для размещения дисплеев.

Было необычно пасмурно почти всю неделю, поэтому показания ниже нормы. Чтение белые термометры слева направо:

1. Температура резервуара (200 галлон) уже выросла с 66 до 81,5 по состоянию на 10:46.

2. (термометр в форме яйца) жидкость вход в первый коллектор 8 'X 8' составляет 81,3 (минимальные потери при проезде через 100 футов)

3. Жидкость, выходящая из первого коллектора / входящая в коллектор pex 92,3

4.Жидкость, выходящая из коллектора pex, составляет 121,1

5. Внутренний pex температура коллектора> 160.

Итак, мой общий рост температуры с два коллектора вместе взятых составляет около 40 градусов.

Установка датчиков температуры легко. Поскольку большинство отслеживаемых нами точек находятся на большом расстоянии, мы должны удлинить провод от градусника до датчика. Пока может возникнуть соблазн приобрести беспроводные термометры, я рекомендую использовать проводные маршрут. Вы не захотите выходить в разгар зимы, чтобы переодеться батареи.Кроме того, вы захотите контролировать несколько точек и беспроводной термометры могут мешать друг другу.

Любой недорогой проводной термометр будет работать. Есть много на выбор до 10 долларов. Они доступны в Target, Walmart, Home Depot и т. д. Вы также можете заказать их онлайн здесь: http://www.partshelf.com/wired-indoor-outdoor-thermometer.html

Вот шаги для установки ваши датчики температуры:

1. Проведите провод, такой как провод динамика 22 калибра, от места вашего дисплея до места, где вы планируете прикрепить датчик.Если вам нужно много проволоки, с небольшим количеством очков вы можете найти 1000 фут-роллов онлайн по цене от 40 до 60 долларов.


I в мой 100-футовый заглубленный 4-дюймовый канализационный канал из ПВХ длиной 4 дюйма включал шесть прядей проволоки.


2. Покупка ваши наружные проводные термометры.


3. Обрежьте провод. от градусника до датчика:


5. Полоса концы:


6. Повторите обработать проводом динамика и скрутить концы вместе:


7.Если ты действительно предпочел бы не паять, вы всегда можете просто накрутить гайки для проводов и перейти к шаг 10. В противном случае держите пайку гладить проволоку так, чтобы она стала достаточно горячей, чтобы принять припой. Если ты никогда не припаял провод раньше, не волнуйтесь, это просто.


8. Коснитесь своего припаяйте к проводу, а не к кончику утюга. Эти провода маленькие, нагреваются быстро и очень легко паяются. На провод потечет припой:


9.Обернуть изолента:


10. Принять решение место, которое вы хотите контролировать, снимите изоляцию и заклейте датчик на трубе с изолентой:


11. Крышка с изоляцию и обмотайте изоляцию изолентой, чтобы скрепить ее:


12. Повторите шаги 5–9, чтобы подсоединить конец провода датчика к другому концу провода динамика.


Какой простой и недорогой способ убедиться, что моя система никогда не нагнетает давление?

Если установить система обратного слива, при которой вода стекает прямо обратно в теплообменник. резервуар для хранения, который не является воздухонепроницаемым (большинство из них нет), ваша система никогда не будет создавайте давление, и вам не о чем беспокоиться.На с другой стороны, если у вас есть система, в которой используется теплообменник, и не место для жидкости расширяться при нагревании, будут некоторые повышение давления.

Вы можете легко приспособиться к этому двумя способами. Самый обычный подход - использовать расширительный бачок. Я начал с одного такого:

Единственная беда с расширительным баком то, что я не мог видеть или контролировать свой расход и что происходило с моей системой. В качестве альтернативы я придумал это подход; который стоит столько же, сколько старая банка для чая со льдом, гарантирует, что ваша система никогда не будет повышать давление и, как дополнительное преимущество, удаляет воздух, который может найти свой путь в вашу систему:

Здесь pex трубка, питающая насос (за сосудом), откачивает воду из емкости.Жидкость возвращается после того, как он прошел через змеевик в резервуаре для хранения тепла, опустошается обратно в банку. Важно, чтобы оба конца Pex оставались внизу. уровень воды или часть вашей жидкости могут вытечь обратно и перетечь через банку когда насос отключается. Моя банка находится примерно в самой низкой точке в системе, но работает нормально.

Мониторинг ваша скорость потока проста. Пока ваш насос работает, просто потяните за возвратный трубку pex из банки и время, необходимое для наполнения небольшого стакана.

Пользуюсь этот подход с августа 2009 года, и он работает нормально. Я слежу от объема в банке, который колеблется в зависимости от температуры, но редко требует долива.

Отопительная вода с солнечной энергией | | Теплый пол своими руками

Введение

Солнечные водонагреватели обычно используются в качестве источников тепла для систем лучистого пола в регионах, где имеются значительные солнечные ресурсы. Обычно большой накопительный бак с солнечным обогревом (с резервным электрическим, газовым или масляным обогревом) подает горячую воду в излучающую систему и чаще всего также обеспечивает бытовые нужды.

Солнечные обогреватели хорошо взаимодействуют с полами с лучистым обогревом, поскольку большая тепловая масса, характерная для лучистых систем, обеспечивает отличную среду для хранения энергии, вырабатываемой в течение дня. Ночью эта накопленная тепловая энергия медленно выделяется в жилое пространство, и поддерживается постоянный, равномерный и постоянный уровень комфорта.

На следующих схемах показаны компоненты, необходимые для системы водяного теплого пола на основе солнечной энергии. Есть несколько вариаций основной темы.

Солнечная лучистая система с внешним теплообменником
Солнечная лучистая система с внутренним теплообменником
Солнечная лучистая система с полом в «открытой» конфигурации
Открытая система с солнечным теплообменником и прямым фотоэлектрическим преобразователем

Размещение датчика

Если вы не используете солнечную тепловую систему «PV Direct» (см. Схему выше), требуются два датчика, когда дифференциальный контроллер солнечной энергии (солнечное реле) используется для запуска насоса, отправляющего жидкость из коллекторов в резервуар для хранения солнечной энергии.Один датчик помещается на коллектор в самой горячей точке коллектора, т. е. когда жидкость покидает коллектор и «возвращается» в резервуар для хранения. Второй датчик должен касаться самого резервуара. Его нельзя прикреплять к трубе, ведущей к солнечному теплообменнику бака.

В некоторых резервуарах для хранения солнечной энергии имеется специальный порт для датчика в нижней части резервуара. Но, если порт недоступен, часто есть панель доступа возле дна резервуара, которая позволяет установщику вставить датчик между резервуаром и изоляцией резервуара.

Плоские солнечные панели

Плоские солнечные панели для горячей воды в разрезе
Плоские солнечные коллекторы горячей воды


В разрезе и в реальном мире применение «плоских» солнечных коллекторов. Экологические преимущества - лишь одна из многих причин, по которым солнечные водонагреватели все чаще используются в системах лучистого отопления. Простота, эффективность и проверенные рабочие характеристики делают современное солнечное оборудование отличным дополнительным источником тепла.

Солнечные абсорберы с вакуумной трубкой

Деталь откачанной трубки
Установлена ​​откачиваемая трубка
Комбинированная установка с плоской пластиной и вакуумной трубкой!

Поскольку вакуумированные трубки генерируют такие высокие температуры, их следует устанавливать на конце солнечного контура , эффективно превращая плоские пластины в предварительные нагреватели.При подключении трубок с до менее эффективные плоские пластины могут фактически охлаждать жидкость, выходящую из трубок.

Большинство людей в какой-то мере знакомы со стандартными плоскими солнечными коллекторами . Этот коллектор представляет собой коробку с высокой степенью изоляции, содержащую решетку из медных труб, прикрепленных к плоской черной медной абсорбирующей пластине. Специальное стекло улучшает поглощение солнечного света.

Вакуумные трубчатые коллекторы представляют собой совершенно другой подход к солнечному нагреву воды.Вместо множества заполненных водой медных труб в этих коллекторах используется несколько стеклянных трубок, заполненных вакуумом, каждая с небольшим количеством антифриза, герметично запаянная в небольшой центральной медной трубе. При нагревании на солнце этот антифриз превращается в пар, поднимается к верхней части трубы, передает свое тепло коллекторному коллектору, затем конденсируется обратно в жидкость и повторяет процесс.

Поскольку тепло нелегко переносится через вакуум, 92% тепловой энергии, попадающей на пластину поглотителя, остается внутри откачанной трубы и проходит в коллектор коллектора.Это огромное преимущество, потому что стандартный плоский коллектор излучает большую часть накопленного тепла в окружающую атмосферу, как и любой другой горячий объект.

Вакуумные трубки также полностью модульные. Хотя это редко бывает необходимо, одну или несколько трубок можно удалить и заменить, не затрагивая другие трубки в массиве. Фактически жидкость не передается из откачанной трубы в коллектор… только тепло. Вакуумные трубки также начинают поглощать тепло раньше днем, чем плоские пластины, из-за их выпуклой конструкции и небольшого количества антифриза внутри трубки, защищенного от замерзания до -50 градусов ниже нуля.

Чтобы свести к минимуму проникновения, этот домовладелец прикрепил брусчатку размером 2 на 2 дюйма к асфальтовой крыше с помощью полиуретанового строительного клея, а затем использовал 3-дюймовые винты Tapcon, чтобы прикрепить комплект для монтажа на плоской крыше из нержавеющей стали к брусчатке.
Обратите внимание на теплоизоляционную оболочку вокруг линий подачи и возврата.

В этой «палубной коробке» находятся два кровельных домкрата (один для подачи, один для возврата), которые фактически закрывают два прохода через крышу от элементов. Коробка хорошо изолирована, практически непроницаема для атмосферных воздействий и обеспечивает чистый и эффективный доступ к водопроводным соединениям.
Заполнение ящика палубы стекловолокном сводит к минимуму потери тепла.

Резервуары для хранения солнечной энергии

Бак для хранения солнечной энергии с одним внутренним теплообменником

Расчет солнечной системы теплого пола

Из-за множества переменных, присущих солнечной энергии, определить размер солнечной системы отопления непросто.Широта, солнечная ориентация, бюджет, потери тепла, тип коллектора, требования к горячей воде для бытового потребления, эстетика и ожидаемые рабочие характеристики - все это факторы, требующие тщательного рассмотрения. При неограниченных средствах крыша с коллекторами может обеспечить 100% всех потребностей в горячей воде. Более реалистично, скромная «стартовая» система, состоящая из двух или более поглотителей, все же может дать важный импульс обычной системе отопления дома. Основные механические компоненты (насосы, теплообменник, элементы управления и т. Д.)) остаются неизменными независимо от того, сколько сборщиков может быть добавлено позже.

При работе с солнечной батареей важен реалистичный и долгосрочный вид. Конечно, солнце начинает окупать вложения каждый раз, когда попадает на коллекционера. Но иногда, когда вам действительно нужно тепло, его нет. Даже в Аризоне, Нью-Мексико и Пуэрто-Рико бывают пасмурные периоды. Даже полный солнечный день в день зимнего солнцестояния обеспечит лишь слабую, короткую солнечную активность.

Но весной, летом и осенью ваши коллекционеры наполнятся энергией.Часто в эти периоды небольшое количество коллекторов будет обеспечивать 100% всех потребностей в отоплении и ГВС. Летом маловероятно, что какое-либо количество горячей воды может превысить объем поставки.

Итак, примите во внимание вышеперечисленные факторы, обсудите свои потребности в отоплении с одним из наших технических специалистов, и если солнечная энергия кажется приемлемым вариантом, компания Radiant Floor с радостью разработает для вас систему.

Для тех, кто интересуется деталями сантехники солнечной установки водонагревателя, включая фотографии, см. Нашу информацию о солнечной установке

Для получения подробной информации о наземной установке вакуумной трубки см. Нашу информацию о наземной вакуумной установке

.

Подробнее о ЗАЩИТЕ ОТ ПЕРЕГРЕВА для солнечной воды см. В нашем разделе Защита от солнечного перегрева

Сделай сам - Установочные пакеты с лучистым обогревом Сделай сам

Сделай сам - Сделай сам - с установочными пакетами Radiantec

УСТАНОВОЧНЫЕ ПАКЕТЫ RADIANTEC позволяют
«РАЗУМНО КОМПЕТЕНТНО СДЕЛАТЬ САМ [сделай сам]»
пользоваться преимуществами РАДИАЦИОННОГО ТЕПЛА по разумной цене.

Это то, что вы можете СДЕЛАТЬ САМ (Сделай сам) СВОИМИ СОБСТВЕННЫМИ ИНСТРУМЕНТАМИ и СОБСТВЕННЫМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла - один из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СЛУЧАЙ ДОБАВИТ В ВАШ ДОМ.

  • Новый уровень комфорта и эффективности . Комфорт - это всегда приятно, а энергоэффективность становится все важнее с каждым днем.
  • Здоровье значительно улучшилось .Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы продувают весь дом грязью, пылью, микробами, вирусами, аллергенами и перхотью домашних животных по всему дому. Легко понять, почему люди обычно болеют зимой. Дизайн вашей системы отопления имеет очень большое значение .
  • Положительный вклад в охрану окружающей среды . Вы можете сделать что-то напрямую, своими руками, чтобы сделать мир лучше для следующего поколения.
  • Ценная энергетическая система за небольшую часть стоимости, которую приходится платить другим. Покупайте напрямую у производителя, без посредников. Вы будете контролировать проект от начала до конца.
  • Последние достижения в области энергоэффективных технологий.
  • Повышенная стоимость вашего дома при перепродаже.
  • Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом вычете.
  • Повышенная гордость за свой дом и за себя.
  • Щелкните здесь, чтобы получить дополнительную информацию о преимуществах лучистого тепла.

СЛИШКОМ МНОГО ЛЮДЕЙ СЛЫШАЛИ, ЧТО ИЗЛУЧАЕМОЕ ТЕПЛО - ЭТО ПРЕКРАСНЫЙ ПРЕДМЕТ


, КОТОРЫЙ НЕ ДОСТУПЕН ДЛЯ БОЛЬШИНСТВА.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ИСТИННЫМ.

Вы можете использовать свои собственные инструменты, собственный труд и простые установочные пакеты от Radiantec и получить ценное дополнение к своему дому примерно за половину стоимости .

Щелкните здесь, чтобы просмотреть установочные пакеты и узнать, как такие люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнить работу быстрее и с меньшими затратами.

ЗДЕСЬ КАК НАЧАТЬ!

С ИЗЛУЧЕНИЕМ ВЫ МОЖЕТЕ ДЕЛАТЬ МНОГОЕ!

утеплить полы снизу нагреть свои потолки обогреть свои стены

Некоторые люди просто обогревают небольшую площадь, например ванную комнату или небольшую пристройку.
Другие люди обогревают весь дом. Это твой выбор.

ИСПОЛЬЗУЙТЕ СОЛНЕЧНУЮ ЭНЕРГИЮ СЕЙЧАС ИЛИ В БУДУЩЕМ.

Если у вас есть место для нескольких солнечных коллекторов, вы можете получить налоговые льготы и снизить счета за электроэнергию. Не стесняйтесь просматривать остальную часть нашего сайта для получения дополнительной информации. Посмотрите на множество доступных вам вариантов.

Технические специалисты Radiantec всегда готовы помочь.

Теплый пол - альтернатива воздушному отоплению - тоже солнечная энергия Интервью со Стивеном Хеккеротом

Майкл Хаклман

Выпуск № 64 • Июль / август 2000 г.

Гидравлическое или лучистое напольное отопление - это метод обогрева дома, магазина или другого здания с сосредоточением тепла в полу.Он работает путем встраивания специальных труб в бетонный фундамент или в тонкую бетонную смесь поверх деревянного пола. По этой трубке течет нагретая вода (или смесь антифриза, пригодная для пищевых продуктов), нагревая тепловую массу бетона.

Обычные системы с принудительной подачей воздуха, дровяные печи или другие методы отопления производят неравномерное тепло с самыми высокими температурами воздуха около потолков. Гидравлическое отопление нагревает пол под ногами, мягко нагревая комнату или целую конструкцию.Это приводит к аналогичным уровням нагрева с превосходным комфортом без потери энергии и денег в ежемесячных счетах за топливо. Теплая вода, циркулирующая по трубам в лучистом полу, может поступать из солнечных коллекторов, водонагревателей, водонагревателей, дровяных печей или тепловых насосов.

Я попросил Стивена Хеккерота описать технологию, вопросы проектирования, а также методы строительства и монтажа, связанные с водяным отоплением в целом и, в частности, с обогревом лучистых полов с помощью солнечных коллекторов.

MH: Я впервые услышал о пропускании горячей воды через трубы в полу несколько десятилетий назад. Думаю, я слышал о тех, которые не сработали. Протекшая или корродированная медная трубка. Вода, которая замерзла и потрескала бетон. Какая ситуация сегодня? Какие трубки вы использовали?


Вверху: принудительное воздушное отопление по сравнению с
, идеальная кривая нагрева для человека. Внизу: лучистые полы с подогревом
хорошо подходят для человеческого комфорта.

Стивен: Технологии, материалы и методы прошли долгий путь за последние десятилетия.Я использую трубки PEX от Wirsbo. Он специально разработан, чтобы выдерживать суровые условия погружения в бетон и воздействия воды при высоких или низких температурах. Доступны различные диаметры - 3/8 дюйма, ½ дюйма, 5/8 дюйма, ¾ дюйма и 1 дюйм. Трубки диаметром 5/8 дюйма популярны, потому что они обеспечивают хороший баланс между стоимостью и перепадом давления. Трубки диаметром ¾ и 1 дюйм относительно дороги. 3/8 дюйма и 1/2 дюйма обладают слишком большим сопротивлением, что означает больший расход энергии для перекачивания жидкости по трубе.Трубка диаметром 5/8 дюйма - это минимальный размер, необходимый для термосифона. НКТ поставляется в рулонах длиной 300 и 1000 футов.

MH: Следует пояснить, что термосифон - это естественный поток воды. Это результат нагрева воды и ее конвективного подъема в рамках схемы циркуляции в замкнутой системе. Например, вода, нагретая в солнечном коллекторе, естественно, будет хотеть подниматься, эффективно как выталкивая, так и вытягивая более холодную воду в схеме циркуляции. Это нетехнологичный способ передачи тепла от коллектора на хранение и использование.

Стивен, не могли бы вы описать схему расположения трубок?

Stephen: Трубки PEX укладываются по шаблонам, называемым зонами, в области подушек, которые необходимо заливать бетоном. Зона может быть одной комнатой. Для большего помещения могут понадобиться две зоны. Эти зоны заканчиваются коллекторной трубой, которая соединена с источником нагретой жидкости. Длина зоны определяет диаметр трубки. Небольшая зона трубки 3/8 дюйма потребует того же усилия насоса, что и трубка 5/8 дюйма большей длины.Поскольку в любой трубке присутствует сопротивление, 280 футов - это наибольшее расстояние, рекомендованное производителем для трубки диаметром 5/8 дюйма.

Трубка имеет преувеличенную S-образную форму с множеством вариаций. Он может быть как шесть дюймов по центру (на расстоянии друг от друга), так и на расстоянии до полутора футов друг от друга. 12-дюймовый узор по центру является обычным. Зоны следует размещать везде, где есть пешеходный поток. Расположите трубку перед унитазом, рядом с ванной и перед раковиной в ванной комнате. Используйте ту же стратегию для плиты, кухонной мойки и вокруг обеденного стола.Если вы работаете по подробному плану, избегайте таких мест, как под шкафами или в туалете. Увеличьте расстояние между трубками до 1 ½ фута в менее проходимых областях. Средний размер зоны составляет около 250-400 кв. Футов

.

Компания Wirsbo создала руководство (CDAM, 185 страниц, 5 долларов США от Wirsbo), в котором излагаются дополнительные шаблоны для решения конкретных проблем или предпочтений. Руководство чрезвычайно полезно для понимания оборудования, проблем, схем, вариантов и методов отопления практически от любого источника энергии в любом климате.В Западной Европе 50% всего нового строительства используют системы лучистого теплого пола.

MH: Есть ли разница в стратегии с системой, которая будет зависеть от солнечной энергии, по сравнению с системой, которая зависит от пропана или тепла древесины?

Стивен: В целом да. Используя солнечное отопление, вы рассчитываете, что бетон будет действовать как тепловая масса. Медленно нагреть, медленно охладить. При пропановом нагреве масса не нужна. Более тонкая плита, толщиной не более 2 дюймов на существующем полу, нагревается быстрее, чем большая плита, но долго не удерживает тепло.

MH: Это садовый бетон, о котором вы говорите?

Стивен: Да и нет. Регулярные бетонные работы для толстых плит (более 4 дюймов) и солнечного отопления. Для тонких плит используйте гипербетон и флоу-бетон. Они похожи на бетон, но не такие твердые. Их использование не дает готового пола. Вы должны отделать пол плиткой, линолеумом или каким-либо другим покрытием.

MH: Лучистое отопление пола кажется идеальным вариантом для солнечного отопления.По вашему опыту, это правда?


Схема расположения труб теплого пола в плите.

Stephen: Если вы вкладываете средства в бетонный фундамент и плиту, имеет смысл использовать их по-другому, например, в виде тепловой массы. Тонкий слой утеплителя под бетонной плитой будет служить препятствием для того, чтобы земля действовала как теплоотвод. В то же время земля помогает регулировать температуру плиты, потому что любой экстремум будет смягчен относительно постоянной температурой земли.

Для солнечного отопления вам понадобится плита толщиной 4-6 дюймов. Чтобы изменить температуру такой большой тепловой массы и ее заземления, потребуется много времени. Летом будет прохладно, а вертикально установленные солнечные коллекторы сохранят тепло зимой.

MH: Не могли бы вы дать мне приблизительную оценку стоимости трубок Wirsbo?

Стивен: Розничная торговля, 1000-футовый рулон ½-дюймовой трубки стоит около 70 центов за фут. Примерно 80 центов за фут для трубки диаметром 5/8 дюйма.Трубка поставляется с кислородным барьером или без него. Я предпочитаю небарьерный, потому что он дешевле, и я стараюсь не использовать фитинги, которые могут окисляться. Система, предназначенная для использования воды, нагретой солнечными батареями, которая циркулирует с помощью термосифона, чувствительна к засорению пузырьками воздуха. Их трудно избежать там, где трубки лежат настолько плоско или могут иметь выступы. Пузырьки в воде скапливаются в мельчайших возвышенностях, в конце концов перекрывая поток. Небольшой линейный центробежный насос мощностью 1/20 л.с. можно использовать для продувки.Вода будет циркулировать по трубке достаточно быстро, чтобы вытеснить пузырьки воздуха. Продувочный насос включается только тогда, когда система застаивается и коллекторы перегреваются. Когда циркуляция восстанавливается, насос отключается.

Как узнать, что пузырь блокирует поток термосифона? Установите датчики температуры в различных точках системы и подключите их к контроллеру дифференциала. Используйте датчик, который вставляется в тройник на водопроводе и принимает датчик от цифрового измерителя. Когда разница температур между двумя точками, т.е.е., в верхней части коллектора и в некоторой точке в бетоне достигает заданного значения, он будет запускать продувочный насос до тех пор, пока поток термосифона не восстановится.


Типовая схема расположения трубок лучистого тепла в полу комнаты.

MH: В одной системе водяного отопления я видел шаровые краны на каждой трубе, которая вела от коллектора к зоне. Предположительно, это давало хозяину возможность контролировать отдельные зоны, какая комната отапливалась, а какая нет.Насколько хорошо они работают в системе с солнечным обогревом?

Стивен: Я не использую зоны в системе с солнечным обогревом. Петли может быть много, но весь пол рассматривается как одна зона. Система всегда включена. Благодаря вертикально установленным коллекторам пол нагревается солнцем в течение трех сезонов и охлаждается до температуры земли летом. Тепловая масса - это огромный тепловой маховик. Зимой вы сбрасываете в него тепло, а летом выносите.

MH: Перекачивает ли эта система также горячую воду для душа, мытья посуды и стирки?

Stephen: Солнечные панели для системы теплого пола расположены под углом, чтобы перехватывать лучи зимнего солнца, которое в полдень находится на высоте 20-35 градусов над южным горизонтом.Использование горячей воды для бытового потребления должно быть под углом, чтобы оптимизировать приток тепла круглый год, поэтому коллектор должен быть направлен к средней точке, примерно на 45-60 градусов над горизонтом в континентальной части США. Конечно, эти коллекторы циркулируют эту воду через резервуар для хранения для дальнейшего использования. В доме Макмиллана дополнительные коллекторы были добавлены в западном конце здания и наклонены, чтобы использовать летнее солнце для горячего водоснабжения.

MH: Какая еще сантехника необходима для системы теплого пола?


Фундамент Макмиллана облицован изоляцией и трубами и проверяется на герметичность перед заливкой плиты.

Стивен: Я уже упоминал о проточном насосе, который используется в основном для очистки системы от пузырьков воздуха. Он должен быть центробежным, иначе вода не будет течь через него во время термосифона. Требуется выпускной клапан для воздуха, расширительный бак и продувочные клапаны. Это стандартное оборудование.

MH: Опишете ли вы требования к изоляции под бетонной плитой, которая будет действовать как тепловая масса?

Stephen: Изоляция работает только как тепловой разрыв.У него не должно быть очень высокого значения R, потому что мы хотим, чтобы плита действовала как теплоотвод летом. Я использовал пузырчатую пленку с фольгой, которая сделана специально для использования под плитами. Он также выполняет функции теплового разрыва и лучистого барьера. И это недорого. Жесткая пена, такая как технопенопласт с фольгой или картон, также подойдет. Здесь температура земли под плитой остается постоянной - 58 градусов по Фаренгейту. Дальше на север температура земли ниже и требуется больше изоляции. Южнее изоляция не требуется.В Карловых пещерах поддерживается постоянная температура 70 градусов по Фаренгейту, в то время как температура поверхности снаружи колеблется от нуля до 115 градусов по Фаренгейту.

MH: Можете описать подготовку площадки под заливку фундамента под теплый пол?

Стивен: Общая глубина «пола» составляет около 8 дюймов. Процесс?

  1. Засыпьте выемку двумя дюймами сухого песка. Земля будет влажной, поэтому ее необходимо высушить, а затем равномерно засыпать песком.
  2. Уложите один дюйм поролона или пузырьковой пленки толщиной ¼ дюйма. Не экономьте; это дешево.
  3. Насыпьте сухой песок на изоляцию, чтобы удерживать изоляцию на месте и чтобы пузырьки не поднимались сквозь залитый бетон и не испортили отделку.
  4. Добавьте проволочную сетку. Я использую провод 6-6-10-10. Это провод №10 в обоих направлениях, 6 дюймов по центру. Загибая назад углы, проволока будет идеально сплющена.
  5. Разложите образец излучающей трубки и привяжите его к сетке.Пропустите трубки от каждой зоны вверх в коллектор. Коллектор представляет собой трубный коллектор диаметром от ¾ до 1 дюйма, изготовленный из латуни, с тройниками для установки труб.
  6. Залить бетон. Это должно быть 4-6 дюймов в глубину.

MH: Не могли бы вы описать систему теплого пола в доме Макмиллана?

Стивен: Всего в доме Макмилланов восемь петель. Дом открытой планировки, поэтому есть четыре петли в большой комнате (кухня, столовая, гостиная), две в семейной / гостевой комнате и по одной в двух верхних ванных комнатах.Конструкция требовала прямого солнечного усиления на южной стороне, солнечного термосифона с резервным пропановым баком на восточном конце и прямого термосифона с продувочным насосом на западном конце. Пропан - резервный источник тепла.

Насадки для термосифонирования
1. Используйте термосифон только в местах с редкими отрицательными температурами.
2. Холодная труба от дна резервуара до дна источника тепла должна иметь наклон вниз, чтобы не задерживать воздух.
3. Используйте тройник от слива бака в качестве холодной трубы, возвращающейся в коллектор, чтобы вся вода в баке нагревалась. (Избегайте использования стандартного впускного отверстия для холодной воды в водонагревателях как части термосифонной петли.)
4. Горячая труба должна иметь наклон от верхней части источника тепла до ½ - вверх по стенке бака, чтобы оставалось место для тепла и пузырьков воздуха. подняться в бак.
5. Найдите воздуховыпускной клапан и расширительный бак в самой высокой точке системы.
6. Все трубы должны быть изолированы.
7. По возможности избегайте использования L и переходников.
8. Если добавлен источник тепла для поддержки коллекторов, датчик для управления им должен быть расположен рядом с верхней частью бака.
9. Используйте таймеры или другие датчики, чтобы гарантировать, что резервный обогрев не будет работать, пока солнце не успеет нагреть воду.

На восточном конце используется 80-галлонный бак пропановой воды с прямым выпуском воздуха и простой таймер. Таймер не нагреет воду для пола до полудня, давая возможность солнечной энергии нагреть систему.Если этого не произошло, таймер включает вентилятор на резервуаре с пропановой водой, который в используемом мной устройстве позволяет включиться нагревателю. Небольшой насос перекачивает воду через теплообменник в резервуаре, а затем по трубопроводу излучающего пола.

Мне нравится сводить к минимуму элементы управления в системах, потому что они недолговечны, и система работает нестабильно или дает сбой. Я буду использовать датчики дифференциальной температуры. Когда пол холоднее, чем вода в баке, включается насос. Этот насосный двигатель потребляет 80 Вт.

MH: Мы еще не говорили о солнечных тепловых панелях.

Stephen: Коллекторы солнечного водонагревателя в этой установке монтируются вертикально к южной наружной стене. Это максимизирует приток тепла зимой и препятствует значительному нагреву летом. Есть много торговых марок, как новых, так и бывших в употреблении.

Панели в доме Макмиллан были использованы компанией Triple A Solar в Нью-Мексико. У них есть коллекторы диаметром 1 дюйм и подступенки ½ дюйма в алюминиевом корпусе размером 10 на 4 фута, покрытом йодированной бронзой, толщиной 5 дюймов.Трубы и ребра стояка изготовлены из черной хромированной меди для улавливания и отвода тепла, преобразуемого солнечным светом. Единственное требование к сантехнике - использовать только аналогичные металлы во всех частях, чтобы избежать преждевременной коррозии. Остекление коллектора изготовлено из закаленного стекла с шероховатой поверхностью для минимизации отражений.

MH: Насколько я понимаю, существует довольно много используемых солнечных водонагревательных модулей. Когда несколько десятилетий назад закон о налоговых льготах и ​​списании списаний спровоцировал бум в отрасли солнечного водонагревания, в него вмешалось множество различных компаний.Ранее вы упомянули о разработке системы с небольшим количеством элементов управления. Много лет назад серьезным недостатком отрасли была система управления. Он был слишком сложным, слишком разнообразным, слишком склонным к сбоям. С другой стороны, многие коллекционные образцы того периода были солидными. Вышла из строя какая-то другая часть системы, а не коллектор. Эти системы все еще удаляются из зданий или заменяются более новыми конструкциями.

Stephen: Б / у водогрейные коллекторы широко доступны.Подержанные коллекторы от Triple A Solar стоили 150 долларов каждый. Новые, эти коллекционеры будут стоить более 500 долларов каждый. Панели, которые были удалены из системы, могут оказаться хорошей инвестицией. Простая проверка давления обнаружит любые утечки.

MH: Давайте поговорим о холодном климате, солнечных водонагревательных модулях и системах лучистого теплого пола. Опасность любой солнечной водонагревательной системы заключается в том, что вода может замерзнуть в коллекторе и разорвать трубу. По крайней мере, бардак. Конечно неудобно.Скорее всего, дорого. Это проблема солнечных коллекторов в системах нагрева воды для бытовых нужд. А как насчет солнечных коллекторов для систем лучистого теплого пола?


Система лучистого пола, использующая водонагреватель в качестве источника энергии

Stephen: Есть два способа решить эту проблему в холодном или теплом климате, который иногда замерзает. Первый использует обычную водопроводную воду и полагается на спускной термоклапан или клапан Дола.Этот клапан спроектирован так, что начинает капать, когда вода в клапане падает до заданной температуры, 38 ° F или 43 ° F. Движущаяся вода замерзает при гораздо более низкой температуре, чем вода в неподвижном состоянии. Капельный клапан действует как утечка в системе, выпуская воду, вводя новую воду, нагретую из плиты или резервуара. По мере того, как становится холоднее, из клапана Dole капает еще больше. Я убедился, что клапан Доула надежен на северном побережье Калифорнии, где низкие температуры бывают редко. Его нужно проверять и чистить ежегодно, но он идеально подходит для мягкого климата.

Другой способ избежать замерзания коллектора - добавить в воду полипропиленгликоль. Это пищевой антифриз, используемый в хлебопекарной промышленности в качестве наполнителя теста. Это около 10 долларов за галлон, но вам не нужно много. 10% раствор защитит коллекторы до 20-25 градусов по Фаренгейту. Используйте более высокий процент для соответственно более низких температур.

MH: Стивен, спасибо, что нашли время поделиться своим опытом с читателями BHM. Какие-нибудь заключительные мысли?

Стивен: Ориентация на 80% соответствует солнечному дизайну.Хорошая ориентация означает выбор строительной площадки с беспрепятственным доступом к солнечной энергии, максимальным использованием крыши и стен, выходящих на юг, а также использованием большой изоляции на северных стенах и крыше. На южной крыше установлены солнечно-электрические модули и коллекторы для горячего водоснабжения.

Большая часть площади окон (7-10% площади здания) должна быть расположена на южных стенах для дневного освещения и прямого солнечного излучения зимой. План здания должен быть разработан таким образом, чтобы здесь можно было разместить вертикально установленные солнечные коллекторы для теплого пола.Добавьте выступы, чтобы предотвратить усиление солнечной энергии летом. У северных и западных стен должна быть минимальная площадь окон, менее 2% площади пола для северных окон, чтобы избежать потери тепла, и западных окон, чтобы избежать дневного перегрева. В восточной стене должны быть окна 4-6% площади пола для раннего утреннего разогрева.

Идеальная строительная площадка с уклоном на юг, увеличивая солнечное излучение и способствуя конвекции и термосифонным петлям. Северная сторона здания должна быть вырыта в склоне, чтобы предотвратить теплопотери и увеличить заземление.По моему опыту, владельцы хорошо спроектированного дома на солнечных батареях будут платить мало или совсем ничего за электричество или тепло в течение всего срока службы здания.

(Стивен Хеккерот, Homestead Enterprises, P.O. Box 410, Albion, CA 95410. Телефон / факс: 707-937-0338. Веб-сайт: www.renewables.com

Wirsbo USA, 5925 148th St., Apple Valley, MN 55124. Телефон: 306-721-2449; Факс: 306-721-3088. Сайт: www.wirsbo.com)

Солнечные водонагреватели периодического действия - это солнечные коллекторы Альтернативные учебные пособия по энергии

Солнечные водонагреватели периодического действия - это солнечные коллекторы Статья Учебники по альтернативной энергии 01.08.2013 03.06.2021 Учебники по альтернативной энергии

Поделитесь / добавьте в закладки с:

Солнечные водонагреватели периодического действия - Резервуар на солнце

Солнечные водонагреватели периодического действия - это самый простой и простой тип солнечного теплового коллектора, который лучше всего можно описать как резервуар на солнце.Их называют «водонагревателями периодического действия», потому что коллектор является одновременно резервуаром для хранения тепла и солнечным коллектором, в котором вода нагревается и хранится партиями за раз, отсюда и их название. Акроним солнечного водонагревателя периодического действия - «ICS», что означает «интегрированный коллектор и накопитель».

Водонагреватели периодического действия, или ICS, подключаются к бытовой системе водоснабжения для предварительного нагрева воды для обычных или проточных водонагревателей. Поскольку они полагаются на давление в сети для циркуляции воды, для их работы не требуются никакие насосы, элементы управления или электричество, что делает их дешевым и отличным проектом для дома. Когда домашнему хозяйству требуется горячая вода, вода, предварительно нагретая солнечными батареями, втягивается в обычную систему водяного отопления под давлением сети.

Солнечный водонагреватель периодического действия

Поскольку вода уже была нагрета солнцем в коллекторе периодического действия, это снижает потребление энергии, необходимое для нагрева воды, если вода уже теплее. Солнечный нагреватель периодического действия может нагреть воду настолько, чтобы электрический или газовый водонагреватель оставался выключенным весь день, особенно в солнечный полдень.

В качестве пассивной системы нагрева солнечной тепловой энергией, солнечный водонагреватель периодического действия может быть недорогой альтернативой более дорогой системе активного горячего водоснабжения с насосным приводом, поскольку у нее нет движущихся частей, низкие эксплуатационные расходы и нулевые эксплуатационные расходы. Коллекторы периодического действия могут быть изготовлены из любого старого обычного резервуара для нагревателя горячей воды, но обычно используют резервуар для воды внутри изолированной коробки со стеклянной или пластиковой крышкой. Стеклянная крышка пропускает солнечное тепло в резервуар для хранения, а изолированные стороны уменьшают потери тепла из резервуара для хранения воды обратно в окружающую среду.

Есть много имеющихся в продаже баков для солнечного нагрева воды, которые можно купить. В промышленных коллекторах периодического действия используются металлические абсорбирующие пластины, несколько металлических расходомерных трубок или резервуаров, а также стекло с двойным остеклением, которые содержатся в одной изолированной коробке. Эти материалы увеличивают вес, не говоря уже о дополнительных расходах на установку. Спасение планеты - отличная идея, но экономия денег - еще более важная идея, поэтому также хорошо иметь использованный резервуар для воды, окрашенный в черный цвет, чтобы поглощать больше солнечного тепла, как часть солнечной системы горячего водоснабжения DIY.

Периодический нагрев воды имеет несколько преимуществ, которые делают его полезным в соответствующих ситуациях и могут быть хорошим недорогим вложением для нагрева воды для семьи из 2–4 человек. Но поскольку коллектор порции удерживает ваш резервуар горячей воды на крыше в течение ночи, важно, чтобы ящик для хранения был полностью застеклен и герметизирован, и чтобы только одна треть коллекторных трубок была открыта над изоляцией, чтобы предотвратить конвекцию горячей воды обратно в атмосфера, действующая как своего рода радиатор наоборот.

Лучшее место для размещения солнечного водонагревателя - на заднем дворе, и домовладельцы могут установить их самостоятельно на первом этаже. Это позволит вам получить к нему легкий доступ, когда вам нужно. Если вы живете в северном полушарии, вам нужно повернуть его на юг. Это обеспечит максимальную пользу и больше солнечного света. Естественно, вам нужно разместить его где-нибудь, чтобы на него не повлияла тень или препятствия.

Еще один хороший совет по экономии средств - разместить его как можно ближе к электрическому или газовому водонагревателю, чтобы сократить количество необходимых водопроводных сетей.Если вы установите собственный коллектор, сделанный своими руками, это также значительно упростит ваш проект.

Одним из основных недостатков солнечного водонагревателя периодического действия является защита от замерзания. Поскольку солнечный водонагреватель периодического действия содержит большие объемы воды, их, как правило, следует устанавливать только в более мягком климате из-за замерзания наружных труб в холодную погоду. Когда они используются при отрицательных температурах, большинство людей опорожняют их в холодные зимние месяцы или всякий раз, когда есть вероятность замерзания труб.В эти более холодные зимние месяцы вы можете использовать печь на биомассе или теплообменник камина в этот период для нагрева воды для бытового потребления.

Использование солнечного водонагревателя является наиболее экономичным практически в любой точке мира, особенно сейчас, когда цены на ископаемое топливо находятся на очень высоком уровне. Обогреватели периодического действия предлагают экономичную альтернативу для домовладельцев с ограниченным бюджетом и / или небольшими потребностями в горячей воде. Строительство собственного солнечного водонагревателя - очень хороший вариант, и есть ряд ресурсов, где вы можете найти систему солнечного водонагревателя DIY (сделай сам).Даже если вы новичок в проектах, сделанных своими руками, солнечный водонагреватель своими руками по-прежнему остается для вас хорошим проектом. Все, что вам понадобится, это хорошая книга с инструкциями.

Чтобы узнать больше о «солнечных водонагревателях периодического действия» и других типах плоских солнечных коллекторов и о том, как их можно использовать для нагрева воды в вашем доме, или изучить преимущества и недостатки использования солнечных водонагревателей периодического действия для горячего водоснабжения , затем щелкните здесь, чтобы получить собственную копию одного из лучших «Руководств по солнечной температуре» от Amazon сегодня и сделать возможным солнечный нагрев воды для бытовых нужд.

Теплый пол 101 - Боб Вила

Иллюстрация: Findanyfloor.com

Теплый пол, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в холодный солнечный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали веками, от гипокауста - пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня - древних турецких и римских бань, до череды Фрэнка Ллойда Райта. - заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его выполнимым - и даже пригодным для самостоятельной работы - для модернизации существующих домов.

Типы систем водяного отопления

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Электрические системы лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черным полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка - популярные варианты отделки пола. Существуют также излучающие электрические панели для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите подтянуть существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей чернового пола. Поверх него можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, выгибанию или деформации деревянных досок.)

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Больше комфорта, более низкие затраты на энергию

Лучистое отопление более комфортно, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, - к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванна или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет упростила укладку излучающих полов и сделала их герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны при обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Например, Warmboard производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственный минус лучистого напольного отопления заключается в том, что его не так просто использовать для охлаждения. В обычной системе воздушного отопления те же каналы, по которым по каналам из печи подается горячий воздух, могут использоваться для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубку для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Затраты на системы теплого пола

Для нового строительства гидравлическая система теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черновому полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от должности и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу.

Related Post

2021 © Все права защищены.
