Заливка теплого пола своими руками: технология

В настоящее время тёплые полы завоёвывают всё большую популярность в качестве альтернативного способа обогрева помещения. Причиной того, что всё больше владельцев квартир и частных домов выбирают напольные отопительные системы, является их удобство и высокая эффективность.

Правда, установка подобных обогревательных конструкций предполагает проведение ряда сопутствующих работ. Одной из таких работ является заливка тёплого пола бетонной стяжкой.

Для чего нужна стяжка

Бетон защищает нагревательную систему

Сразу же оговоримся – бетонирование рекомендовано не для всех типов напольных обогревательных систем. Заливка стяжки тёплого пола производится, если в качестве теплопередающих элементов используется электрический кабель или трубы (тёплый водяной пол).

В случае, если вы планируете настилать в комнате электрические плёночные полы, где передача тепла производится при помощи инфракрасного излучения, то устраивать стяжку поверх их не следует.

Заливать тёплый пол в данном случае уместно лишь в качестве бетонного основания для ИК-плёнки.

Бетонирование напольных обогревательных элементов преследует две основные цели:

• защитная функция. Бетон, заливаемый поверх системы обогрева, обеспечивает более длительные сроки эксплуатации системы. Он предотвращает истирание теплопередающих конструкций, компенсирует давление на них со стороны веса предметов интерьера и находящихся в помещении людей. Заливка тёплого водяного пола позволяет избежать пережатия пластиковых труб, а стяжка поверх кабельных полов – защищает изоляцию электрических проводов от повреждения;
• теплопередающая функция. Бетон в отличие от древесины и многих полимерных материалов обладает высоким коэффициентом теплопередачи. Как следствие, если залить бетонную стяжку, эффективность обогрева помещения возрастает на порядок по сравнению с тем, если бы в качестве напольного покрытия были бы выбраны доски из массива древесины или композитных материалов.

Чтобы обеспечить максимальную эффективность «работы» бетонной стяжки по передаче тепла, в качестве финишного покрытия следует выбирать материалы с высокими показателями теплоотдачи – кафель, натуральный камень, керамогранит и т.д.

Если же застелить бетон ковролином, деревянной доской, ламинатом на подложке, это может свести на нет весь эффект от применения цементной стяжки.

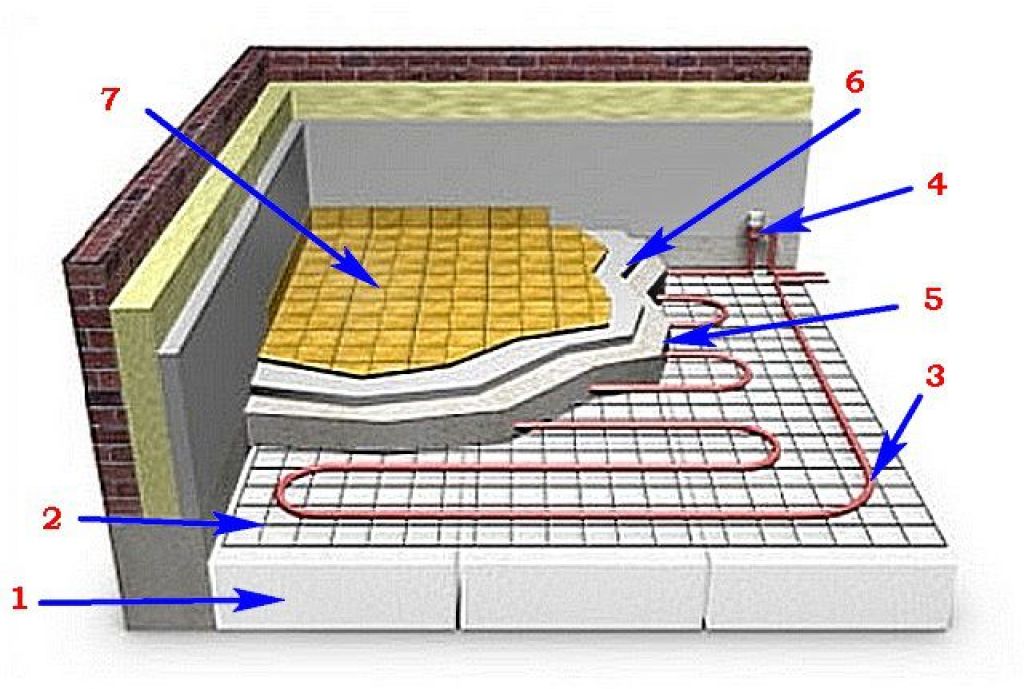

Схема устройства теплого пола

Несмотря на кажущуюся простоту работы, заливка тёплого пола своими руками требует соблюдения ряда строительных правил и нормативов. Рассмотрим, как правильно залить тёплый пол в квартире, чтобы обеспечить его максимально длительную эксплуатацию.

Подготовительные работы

Перед тем, как залить тёплые полы, следует произвести ряд подготовительных работ. Прежде всего, основание бетонного пола следует прошпаклевать и загрунтовать, а затем обустроить гидроизоляцию.

Шпаклёвка и грунтовка

Обработайте шпатлевкой стыки плит перекрытия

Для начала следует демонтировать все напольные покрытия вплоть до чернового пола или плиты перекрытий. Затем нужно тщательно исследовать основание на предмет наличия трещин и щелей. Особое внимание следует уделить местам стыка плит перекрытий, а также участкам соединения полов и стен.

Все обнаруженные щели следует заделать при помощи шпаклёвки или штукатурного раствора. После этого бетонное основание тщательно грунтуется, чтобы увеличить коэффициент сцепки гидроизоляционного материала с бетоном.

Гидроизоляция

Рулонные материалы укладываются в два-три слоя перпендикулярно друг-другу

Гидроизоляция обустраивается поверх основания, прежде чем залить тёплый пол. Для обустройства водоотталкивающего слоя перед заливкой бетона можно использовать либо обмазочную, либо рулонную гидроизоляцию.

Рулонная гидроизоляция создаётся на основе битума и поставляется на рынок в виде водонепроницаемого материала, свёрнутого в рулон, откуда и пошло её название. Наносится она на бетонное основание методом наклейки с применением в качестве клеевого состава мастик на битумной или полимерной основе.

Нанесение рулонной гидроизоляции может производиться в 2 – 3 слоя крест-накрест для создания более эффективной защиты от проникновения пара и влаги из подвального помещения, или для защиты нижних этажей, если тёплый водяной пол вдруг даст течь.

Обмазочная гидроизоляция представляет собой жидкие мастики, которые наносятся на поверхность основания при помощи кистей и валиков. Основой для водоотталкивающих мастик служат полимерные или битумные составы, обладающие повышенной адгезией.

Благодаря этому, они способны проникнуть во все мельчайшие трещины и поры внутри бетонных поверхностей, перекрыв доступ мельчайшим частицам влаги.

Также обмазка мастиками поможет укрепить слабые бетонные поверхности, склонные к раскрашиванию.

Заливка стяжки

После выполнения всех подготовительных работ приступаем непосредственно к заливке бетонной стяжки.

Выбор заливочной смеси

Так как заливать пол своими руками следует с соблюдением строительных нормативов, изначально следует определиться с выбором материала. От этого будут зависеть особенности всей дальнейшей работы.

Для обустройства бетонной стяжки можно применить следующие материалы:

• готовые сухие смеси пескобетона;
• приготовить цементный раствор самостоятельно;
• использовать самовыравнивающиеся наливные полы.

Каждый из этих вариантов имеет свои преимущества.

Готовые смеси

Готовые сухие смеси можно приобрести в большинстве строительных супермаркетов. Среди их преимуществ можно указать сбалансированный и заранее подобранный состав, который включает:

• песок крупной фракции диаметром до 2 – 3 мм;
• Портландцемент марки М-300 или М-400;
• дополнительные улучшающие добавки (пластификаторы и т.д.).

Это освобождает от необходимости самостоятельно подбирать и дозировать компоненты бетонного раствора.

Наливные полы

Являются одной из разновидностей готовых смесей. Главным их отличием от остальных концентратов является способность к самовыравниванию после заливки.

Достигается это благодаря наличию в их составе специальных полимерных добавок, придающих готовому раствору повышенную пластичность и текучесть. Вследствие чего, после нанесения их на основание наливные полы растекаются по всей его поверхности ровным слоем.

Обычно наливные полы заливаются слоем в 5 – 10 мм. При более серьёзных перепадах величин оснований применять их нецелесообразно из-за высокой стоимости.

Пескобетон своими руками

Бетонный пол, залитый своими руками вполне бюджетный вариант

Несмотря на все преимущества приведённых выше технологий, они имеют один существенный минус – довольно высокую стоимость. Самый же бюджетный вариант – это пол, залитый своими руками самостоятельно приготовленным цементным раствором.

В данном случае можно сэкономить значительную сумму, но такой вариант имеет всё же и свои недостатки. Прежде всего, это необходимость самостоятельно закупать все компоненты (цемент, песок, добавки) по отдельности.

Дозировка также в данном случае производится самостоятельно – чаще всего «на глазок», что не самым лучшим образом сказывается на качестве бетонного раствора. Но как бы то ни было, подобная технология обустройства стяжки в своём доме является сегодня наиболее популярной.

Приготовление цементного раствора

Придерживайтесь пропорций при замешивании бетонной смеси

Обустраивать цементную стяжку рекомендуется только на бетонных основаниях. Дело в том, что 1 кв. м. бетонной заливки толщиной в 50 мм имеет вес в среднем 200 кг. А такую дополнительную нагрузку без деформаций не способно выдержать большинство деревянных перекрытий.

Приготовить раствор для цементной стяжки в домашних условиях не составляет труда. Именно поэтому большинство домашних мастеров по-прежнему отдают предпочтение такой методике.

Приготовить цементный состав можно по нескольким «рецептурам». Классический вариант предполагает наличие следующих ингредиентов:

1. Цемент М-400 – 1 часть.
2. Песок крупнофракционный (промытый речной или строительная крошка) – 3 части.
3. Вода – добавляется до достижения смесью консистенции густой сметаны.

Кроме этого, самостоятельно можно приготовить и улучшенный вариант пескобетонной смеси.

Для этих целей в раствор добавляют различные полимерные добавки – фиброволокна, полимерные наполнители и т.п. Они делают раствор более мягким и пластичным, что упрощает его выравнивание.

В таблице показаны сравнительные пропорции компонентов для различных видов цементных растворов.

Работы по заливке бетона

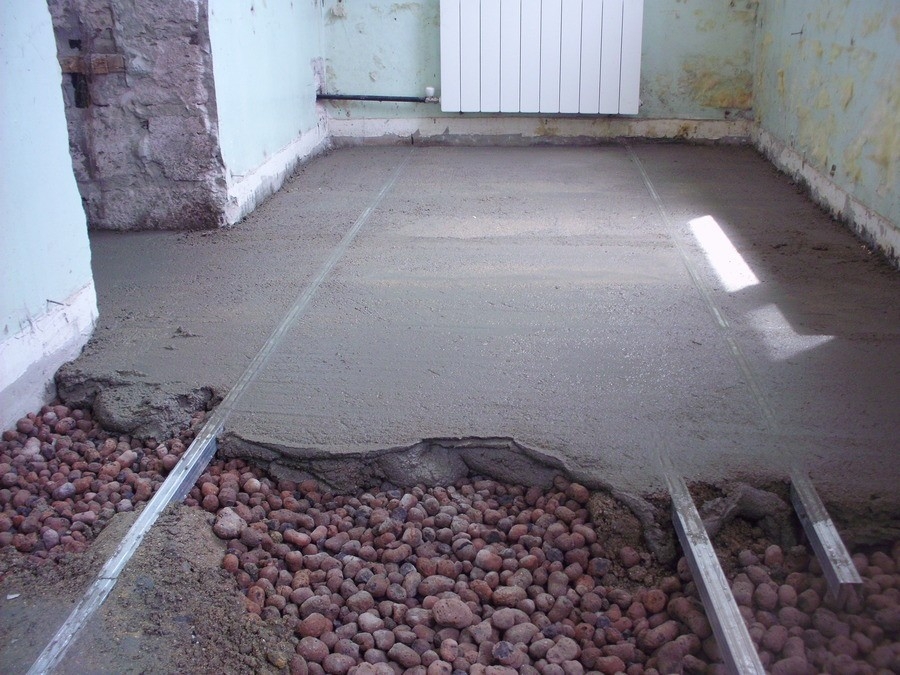

Вдоль стен проводим линии, соответствующие горизонтальному уровню, а между стенами выставляем «маячки» – деревянные или металлические ровные рейки, отмечающие высоту заливки цементной стяжки. Выравниваем их при помощи уровня и деревянных клинышков или иных подкладок.

В результате вся площадь помещения у нас будет разбита направляющими маячками на несколько отсеков.

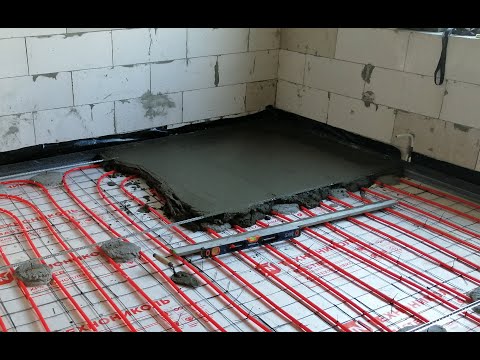

После этого приступаем непосредственно к заливке бетонной выравнивающей стяжки, отсек за отсеком, выравнивая пескобетон в соответствии с уровнем маячков при помощи правила.

Залитый пол спустя 10 – 15 минут следует выровнять при помощи металлической затирки – это придаст ему дополнительную гладкость.

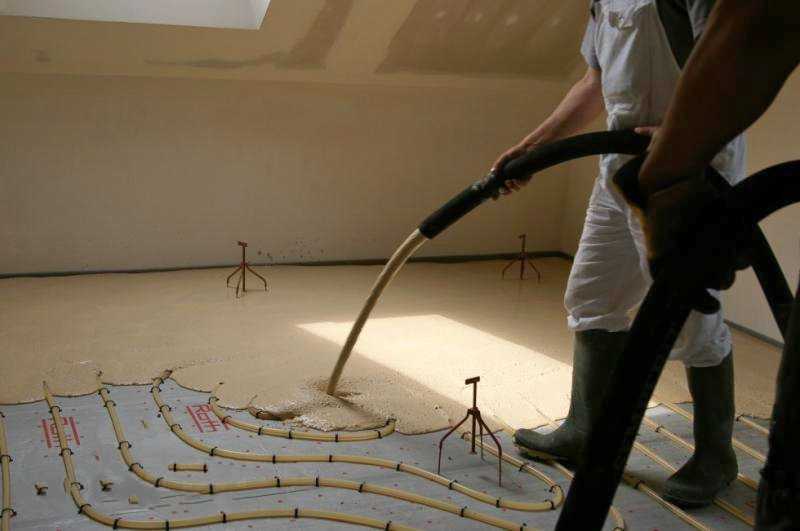

Если вы решили использовать в работе самовыравнивающиеся наливные полы, то работа будет значительно упрощена. В этом случае будет нужно только следить затем, чтобы в толще наливного слоя не образовывались пузырьки воздуха. Для этого используют специальные игольчатые валики, которыми «прокатывается» вся залитая поверхность.

Укладка системы обогрева и финишная заливка

Производить монтаж тёплого пола следует в соответствии с инструкцией по его использованию. Следует помнить, что в случае ошибки, для её исправления в дальнейшем придётся производить трудоёмкую работу по демонтажу бетонной стяжки.

Время набора бетонной заливкой полной крепости составляет примерно 4 недели. Однако, укладывать обогревательные компоненты системы можно уже через несколько дней, как только стяжка станет достаточно прочной, чтобы выдержать вес человека.

При заливке бетона можно включить обогрев пола для скорейшего высыхания

После монтажа нагревательных элементов их можно использовать для ускорения высыхания бетона. Для этого нужно включить свой тёплый пол примерно на 1/10 максимальной мощности, с каждым днём прибавляя по 3 – 5 градусов.

В результате бетон высохнет значительно быстрее, что позволит сократить общие сроки работ по обустройству стяжки.

Как только нижний слой стяжки достаточно просохнет, приступаем к заливке второго слоя бетона. Заливка водяного тёплого пола или электрической обогревательной системы требует известной осторожности из-за возможности повредить пластиковые трубы или проводку. Технология заливки бетона в данном случае аналогична заливке первого слоя.

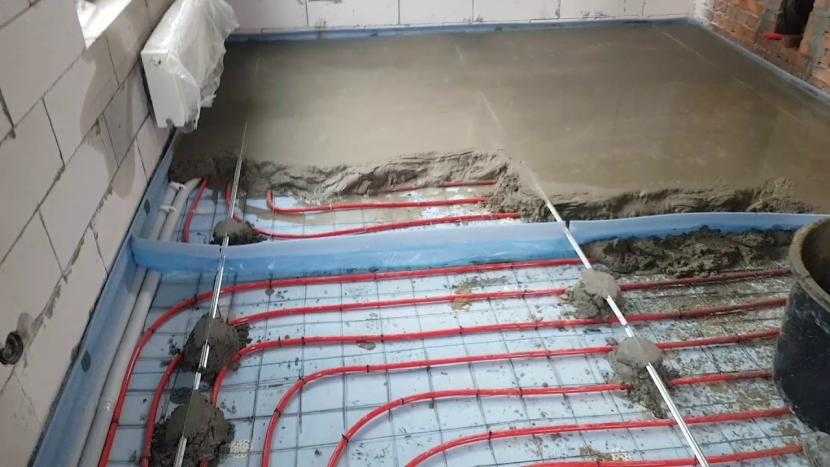

Поверх системы тёплых полов настилается армирующая сетка и заливается цементный раствор. Толщина верхнего слоя бетона должна быть достаточной, чтобы защитить нагревательные элементы от внешнего воздействия.

Обычно верхний слой берётся толщиной в 3 – 5 см, однако, при использовании дополнительных присадок, улучшающих качество раствора, толщину слоя можно сократить до 1 – 2 см. Поверхность второго слоя тщательно разглаживается по уровню, так как на неё будет настилаться финишное напольное покрытие.

Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Главная » Новости » Теплые полы водяные в частном доме своими руками. Плюсы и минусы

08.12.2019 в 16:29

Новости

Содержание

1. Теплые полы водяные в частном доме своими руками. Плюсы и минусы
2. Электрический теплый пол в частном доме. Монтаж водяного теплого пола
3. Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео
   • Устройство водяного теплого пола
4. Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом
5. Видео как сделать тёплый пол своими руками.

Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

• Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
• Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
• Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
• В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
• Существует возможность отключения части контуров от системы.
• Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
• Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Все элементы пола входят в напольное покрытие

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

• Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
• Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
• Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
• Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
• Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
• Утепление межэтажных перекрытий увеличивает нагрузку на балки.
• Установка циркуляционных насосов и терморегуляторов обязательна.
• Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

Электрический теплый пол в частном доме. Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора . Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты . Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование . На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб . Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору . Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки . Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла.

При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:

• Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
• Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
• Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
• Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
• Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
• Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

Видео как сделать тёплый пол своими руками.

Категории: Дом по грунту

Понравилось? Поделитесь с друзьями!

⇦ Газоблок или пеноблок, что лучше. Сравнение блоков

⇨ Фанера влагостойкая для пола. Влагостойкая фанера для пола

Установка теплого пола | Опции и монтажники

Мы разрабатываем наши системы так, чтобы их можно было быстро и легко установить и ввести в эксплуатацию даже для тех, кто плохо знаком с установкой напольного отопления.

Насколько просто установить теплый пол?

Очень! Каждая система Nu-Heat предназначена для простой установки. Вы можете рассчитывать на компоненты самого высокого качества и индивидуальный дизайн — услуга, которая оценивается установщиками на 9,8 из 10.

Найти зарегистрированного установщика Nu-Heat

Если вы ищете опытного инженера по сантехнике и отоплению для установки водяного теплого пола или специалиста по установке теплового насоса, мы можем помочь через нашу сеть зарегистрированных установщиков. В настоящее время у нас более 200 опытных установщиков, зарегистрированных по всей стране.

Поддержка выбранного вами установщика

У вас уже есть на примете местный инженер по сантехнике и отоплению для установки вашего напольного отопления? Мы регулярно предлагаем поддержку как новым, так и опытным установщикам. Ваш менеджер по работе с клиентами вместе с нашей службой технической поддержки всегда рядом до, во время и после установки UFH.

Найдите зарегистрированного установщика в вашем регионе

Свяжитесь с нами, чтобы найти зарегистрированного установщика в вашем регионе.

Найти установщика

Свяжитесь с нашей командой экспертов

Остались вопросы? Наша команда экспертов готова помочь.

Свяжитесь с нами сегодня

Присоединяйтесь к нашей сети зарегистрированных установщиков

Хотите присоединиться к нашей сети зарегистрированных установщиков? Позвоните нам по телефону 01404 540650.

Позвоните нам по телефону 01404 540650

5 шагов по установке стяжки ClipTrack

^® с подогревом пола:

1. Покройте изоляцию полиэтиленовым защитным слоем, чтобы защитить помещение.
2. Установите ClipTrack ^® . Это удерживает нагревательную трубку на равном расстоянии друг от друга.
3. Вставьте трубку UFH в ClipTrack ^® , следуя прилагаемым чертежам.
4. После того, как трубка будет подсоединена обратно к коллектору, заполните, промойте и проверьте систему под давлением.
5. Залить стяжку, пока труба находится под давлением.

UFH для новых сборок

5 шагов к установке LoPro

^® Max дооснащение теплым полом:

1. Прежде чем приступить к работе, убедитесь, что пол находится в хорошем состоянии и выровнен перед грунтовкой.
2. Уложите самоклеящиеся зубчатые панели прямо на существующий пол (он должен быть несущим).
3. Вставьте трубку UFH в панели, следуя прилагаемым чертежам.
4. После того, как трубка будет подсоединена обратно к коллектору, заполните, промойте и проверьте систему под давлением.
5. Залейте LoPro ^® QuickSet, специальный самовыравнивающийся состав, который поставляется вместе с системой, пока труба находится под давлением. Состав быстро сохнет – примерно за восемь часов – и через 72 часа можно укладывать напольные покрытия.

УФХ для ремонта

5 шагов по укладке LoPro

^® 10 модернизация напольного отопления:

1. Прежде чем приступить к укладке гипсокартона, убедитесь, что пол находится в хорошем состоянии и выровнен.
2. Уложите гипсокартонные плиты в виде кирпичной кладки непосредственно на существующий пол (он должен быть структурным).
3. Склейте края досок вместе, чтобы образовать прочное соединение, и привинтите к черновому полу, если они укладываются на подвесную древесину или плавающий пол.
4. Загрунтуйте пол, на котором будут располагаться зубчатые панели, затем следуйте чертежам расположения труб, чтобы установить трубу напольного отопления.
5. После того, как трубка будет подсоединена обратно к коллектору, заполните, промойте и проверьте систему под давлением.
6. Налейте LoPro ^® QuickSet, специальную самовыравнивающуюся смесь, поставляемую вместе с системой, на зубчатую панель, пока труба находится под давлением. Состав быстро сохнет – примерно за восемь часов – и через 72 часа можно укладывать напольные покрытия.

5 шагов по установке системы отопления ClippaPlate

^® :

1. Пропустите трубу UFH через предварительно прорезанные или просверленные отверстия в балках.
2. Закрепите ClippaPlate ^® на настиле пола. Это можно сделать снизу, между балками или сверху, охватывая балки.
3. Установив пластины, вставьте нагревательную трубку в край пластин.
4. После того, как трубка будет подсоединена обратно к коллектору, заполните, промойте и проверьте систему под давлением
5. Теперь можно установить настил потолка или пола.

УФХ для первых этажей

Путеводитель по линейке напольного отопления Nu-Heat

Узнайте больше о линейке напольного отопления Nu-Heat, типе проекта, для которого лучше всего подходит каждая система, и способах их установки.

Смотреть видео

Познакомьтесь с установщиком систем напольного отопления Nu-Heat

Ли из компании Woodhatch Plumbing and Heating уже более 10 лет является членом нашей сети зарегистрированных установщиков.

«Полный индивидуальный пакет, который предлагает Nu-Heat, великолепен. Процесс проектирования, литература и люди, с которыми мы имеем дело изо дня в день, превосходны.

Команда технической поддержки всегда готова помочь мне, а также оказать поддержку моим клиентам во время и после установки теплого пола.

Я знаю, что могу передать инструкции по эксплуатации и проектные чертежи конечному пользователю, и им будет легко понять и использовать свою новую систему отопления.

Зная, что Nu-Heat предоставляет все, что мне нужно, я избавился от головной боли. Это крутая компания!».

Найдите установщика рядом с вами

Нужна помощь в поиске правильного решения для обогрева пола?

Мы хотели бы поговорить с вами, чтобы обсудить ваш проект. Если у вас есть вопросы о вашей существующей системе Nu-Heat, наша служба технической поддержки всегда готова помочь.

Монтаж систем водяного теплого пола

В этом проекте «Сделай сам» вы узнаете все об установке систем водяного теплого пола и о том, как работают различные системы отопления, на какие типы напольных покрытий они могут быть уложены, какие различные типы установки зон доступны, включая однозонные системы теплого пола и многозональные системы, как смесительные коллекторы используются для контроля температуры и как они устанавливаются в собственности.

Водяные полы с подогревом или водяные полы с подогревом, как его иногда называют, подходят для всех типов собственности, будь то жилые или коммерческие, и их можно легко подключить к любому источнику тепла, включая солнечные, а также геотермальные системы отопления или даже существующую или новая система центрального отопления.

Теплый пол имеет множество преимуществ по сравнению с более традиционными радиаторами, к которым мы все привыкли, и подходит для всех типов недвижимости. В этой усадьбе можно обогреть небольшую оранжерею, кухню или ванную комнату или обогреть весь дом.

Есть много компаний, которые занимаются поставкой и монтажом систем напольного отопления. Большинство компаний поставят все элементы, необходимые для установки в вашем доме, вместе с квалифицированным монтажником, который выполнит работу за вас. Некоторые компании также предлагают наборы для самостоятельной сборки, чтобы вы могли установить их самостоятельно.

Как работает водяной теплый пол

Теплый пол использует лучистое тепло. Это гарантирует, что вы будете чувствовать себя комфортно даже при более низкой температуре воздуха, чем в более традиционной системе конвекционного отопления (настенные радиаторы). При теплых полах обогревается весь пол. Это означает, что независимо от того, где вы находитесь в комнате, температура всегда будет одинаковой.

Водяные полы с подогревом представляют собой серию трубных петель, которые укладываются под поверхность (плитка, ламинат и т. д.). Это эффективно превращает ваш пол в гигантский радиатор!

Трубопровод для работы системы подключается к существующей системе отопления через коллектор. Коллектор обычно расположен в легкодоступном месте на случай, если потребуется техническое обслуживание или ремонт.

Вместо воды высокой температуры (как в настенных радиаторах) можно использовать воду более низкой температуры (обычно около 50°C) из-за того, что поверхность нагрева намного больше и в отличие от обычного источника тепла (настенные радиаторы ) ему не нужно отдавать столько тепла на квадратный метр, чтобы нагреть данное помещение до необходимой температуры. Это имеет довольно много преимуществ, заключающихся в том, что котел становится намного более эффективным, поскольку ему не нужно так сильно нагревать воду, и, в свою очередь, он становится дешевле в эксплуатации и бережнее относится к окружающей среде.

Еще одно преимущество напольного отопления заключается в том, что в доме нечего выставлять напоказ, кроме комнатного термостата. Нет радиаторов, которые нужно украшать, и нет сложных решений о том, куда поставить мебель, чтобы она не испортилась перед радиатором. Это дает вам полную свободу дизайна. Также это идеальное решение для помещений с высокими потолками.

Существует довольно много различных вариантов и ситуаций, на которые стоит обратить внимание, если вы планируете установить пол с подогревом, причем некоторые из них больше подходят для определенных ситуаций/потребностей, чем другие. Ниже вы найдете подборку наиболее распространенных настроек:

Различная система водяного теплого пола

Система напольного отопления с одной зоной

Теплая вода циркулирует от котла к зональному клапану, который управляется электрически и рассматривается как одна зона отопление, которое подключено к одной и той же системе, например, вы можете иметь UFH в своей гостиной, кухне и столовой в одном контуре, и это будет рассматриваться как одна зона)

Если в настоящее время у вас есть комбинированный котел, работающий в вашей системе отопления вам также потребуется зонировать свои радиаторы, чтобы достичь наилучшего сценария работы

Однако, если у вас есть котел, который также работает и нагревает водонагреватель, он уже должен быть разделен на зоны (1 зона для горячей воды и 1 зона для радиаторов). В этом случае вам нужно будет только отдельно добавить коллектор UFH (теплый пол) с зональным клапаном, что сделает вашу систему 3-зонной.

В этом сценарии, когда вы активируете отопление (или ваш программируемый комнатный термостат включает отопление), вода будет проходить через систему и нагревать заданную площадь пола

Многозональная система теплого пола

Многозональная система работает так же, как и однозонная система, с той лишь разницей, что для вашей системы теплого пола не требуется зональный клапан. Однако вам нужно будет зонировать свой бак с горячей водой и радиаторы.

Вместо зонального клапана должен быть установлен узел электропроводки, который затем будет самостоятельно управлять системой теплых полов отдельно от ваших радиаторов и системы горячего водоснабжения

В этой ситуации ваш программируемый термостат/таймер активирует все термостаты напольного отопления, а затем можно будет управлять отдельными комнатами с помощью программируемого комнатного термостата. отопление в любом помещении с функцией. Когда термостат включен, электронный клапан, установленный на верхней части коллектора, открывается и, в свою очередь, также активирует ваш насос и запускает бойлер.

Каждая петля на коллекторе может иметь независимое управление, что, как вы уже догадались, обычно означает 1 петлю на комнату (но иногда это может зависеть от размера комнаты)

Смесительный коллектор

Горячая вода, подаваемая вашим бойлером проходит через приводную головку (клапан), а затем поступает в коллектор напольного отопления, который, в свою очередь, забирает воду из трубопровода напольного отопления. Когда это происходит, холодная вода, которая находится в трубопроводе теплого пола, затем смешивается с горячей водой из котла и затем проходит через насос, а затем через датчик температуры.

Если температура воды, проходящей через датчик температуры, оказывается выше температуры, установленной датчиком (обычно между 20 и 65 градусами), зональный клапан закроется, а также выключит котел.

Процедура установки водяного теплого пола

Большинство бытовых систем напольного отопления спроектированы так, чтобы быть очень простыми по своей природе и, в свою очередь, должны быть быстрыми и относительно простыми в установке. Из-за этого уровень навыков, связанных с подгонкой, также должен быть меньше, и, таким образом, это отличный проект DIY!

Почти каждая система должна быть совместима со всеми существующими традиционными системами отопления/котлами/радиаторами и т. д.…. (Пожалуйста, проверьте перед покупкой), и они также должны быть совместимы со всеми известными типами напольных покрытий и напольных покрытий, которые вы ожидаете найти в доме (опять же, пожалуйста, проверьте свои типы напольных покрытий и уточните у поставщика перед покупкой). Системы также должны быть совместимы с геотермальными и солнечными системами отопления.

Каждая поставляемая система напольного отопления должна сопровождаться очень подробной инструкцией по установке, а также информацией о том, как ввести вашу систему в эксплуатацию после ее установки (например, грунтовка и заполнение системы и т. д.).

Если вы выбрали путь «сделай сам» и проложили трубы под полом самостоятельно, а также у вас есть некоторые знания о системах отопления, после прокладки труб вы можете подключиться к существующей системе отопления в коллектор системы под полом. . Все, что вам нужно для этого, — это стандартные приспособления. Если вы проложили трубы, но не чувствуете себя достаточно уверенно, чтобы подключиться к вашей системе отопления, вам нужно будет вызвать сантехника. На это у него уйдет не более нескольких часов.

Типовой коллектор водяного теплого пола

Опять же, если вы чувствуете себя достаточно уверенно, после того, как сантехник завершит процесс подключения, вы можете самостоятельно заполнить, стравить воздух и сбалансировать систему, если нет, вы можете попросить сантехника сделать это за вас. пока он там

После того, как все трубопроводы проложены и подключены к вашей системе, вам теперь нужно будет подключить электрическую часть, например. термостаты и тд…. Если у вас есть какие-либо программируемые контроллеры или зональные клапаны, система теплого пола будет подключена к ним вместе с вашим котлом, так что вы сможете управлять новой системой теплого пола через существующую настройку отопления.

Все электрические соединения выполняются на контроллере коллектора, расположенном над коллектором. Именно здесь ваш электрик должен будет подключить термостаты, используя стандартный 3-жильный и заземляющий кабель. Затем он будет связан с вашим котлом, а также с любыми программируемыми контроллерами и зональными клапанами.

Суть большинства систем напольного отопления заключается в простоте и совместимости. Система должна быть простой в установке, а все детали, необходимые для ее сборки и подключения, должны быть доступны у местных продавцов сантехники

На какие существующие типы напольных покрытий можно укладывать полы с подогревом? №

Водяные полы с подогревом можно укладывать на большое количество поверхностей пола, которые охватывают почти все сценарии, которые вы найдете в своем доме. Ниже вы найдете список типичных поверхностей и краткое описание того, что необходимо для укладки вашего отопления:

Пол с монолитным покрытием

Это довольно простая задача, так как большая часть работы, связанной с укладкой труб отопления, уже будет выполнена. завершенный. По сути, отопление, изоляция и стяжка укладываются поверх вашей конструкционной бетонной плиты (если она у вас уже есть, вам может потребоваться проверить)

Во-первых, вам необходимо уложить DPM (влагонепроницаемую мембрану). После того, как эта задача будет выполнена, необходимо будет добавить слой бетона поверх DPM, чтобы создать структурную плиту, убедитесь, что она ровная и плоская.

После того, как плита затвердеет должным образом, вам нужно будет положить изоляционные плиты поверх плиты (уточните в местном отделе строительного контроля точные требования к изоляции). Опять же, как и в примерах выше, это должно быть жестким.

После укладки изоляции необходимо уложить трубы водяного отопления пола поверх изоляции и зафиксировать с помощью хомутов.

Установив изоляцию и прикрепив к ней трубопровод, вы можете уложить стяжку сверху, убедившись, что она ровная и ровная. После того, как эта стяжка правильно затвердеет, вы можете укладывать желаемое напольное покрытие.

Трубопровод водяного отопления, проложенный в стяжке пола

Массивный бетонный пол

Этот метод аналогичен описанному выше, с той лишь разницей, что трубопровод водяного отопления укладывается внутри бетонной плиты.

В основе этого метода лежит то, что сначала DPM укладывается на основание, а затем поверх DPM укладываются изоляционные плиты (уточните в местном отделе строительного контроля точные требования к изоляции). Трубопроводы теплого пола затем укладываются поверх изоляционных плит и крепятся к плитам.

После этого бетонная плита заливается поверх изоляции и трубопровода и выравнивается, чтобы получилась твердая бетонная поверхность пола

Как вы, наверное, догадались, основное отличие этого метода от описанного выше заключается в том, что заливается только один слой бетона, в отличие от слоя бетонной плиты и слоя стяжки, описанных в методе выше

Уже изолированный бетонный пол

Если Ваша существующая бетонная плита уже имеет изоляционный слой, задача укладки теплого пола несколько упрощается.

В этом случае вам потребуется уложить ряд деревянных реек толщиной 25 мм поверх бетонной поверхности (с шагом 400 мм).

После того, как это будет сделано, вы можете проложить трубы отопления между рейками и закрепить их на бетонной плите с помощью соответствующих зажимов.

После укладки трубопровода последней задачей является стяжка поверх трубопровода до уровня верхней части обрешетки. После того, как стяжка будет правильно выдержана, можно приступать к укладке ДСП поверх

Неизолированный бетонный пол

х 50 мм (3 дюйма на 2 дюйма) деревянные балки по всей поверхности бетонного основания с шагом 400 мм между центрами, а затем уложите изоляционные плиты между балками, обеспечив плотное прилегание без зазоров (уточните в местном отделе строительного контроля точные требования к изоляция).

Затем поверх изоляции укладываются все трубопроводы системы теплого пола, после чего добавляется стяжка и заполняется до уровня верха балки.

После того, как стяжка полностью высохнет, сверху укладывается пол из ДСП, а желаемый выбор напольного покрытия, например, ламинат поверх этого.

Трубопровод, уложенный в стяжку поверх бетонного пола

В некоторых случаях вы можете обнаружить, что ваше основание уже имеет изоляцию, добавленную поверх DPM, а поверх нее уложена бетонная плита.

В этом случае трубопровод для системы теплого пола укладывается и закрепляется непосредственно поверх бетонного основания, а затем поверх него заливается стяжка (обычно это стяжка толщиной 75 мм).

После того, как стяжка затвердеет, вы можете приступить к укладке желаемого напольного покрытия поверх стяжки.

Отопление, уложенное на деревянный пол с использованием стяжки, между существующими балками пола

Если вы предпочитаете укладывать стяжку вместо использования металлических пластин, это потребует от вас создания чернового пола.

Первое, что нужно сделать, это закрепить (обычно прибить) деревянные рейки по обеим сторонам балок пола (между балками). Перед тем, как прикрепить рейки, вам нужно будет измерить глубину изоляции, а затем добавить к ней еще 25 мм, чтобы убедиться, что вы оставили зазор 25 мм между верхней частью изоляционной плиты и верхней частью балки, чтобы гарантировать, что трубы водяного отопления и стяжка после укладки укладываются заподлицо с верхней частью балки, так что поверх нее можно укладывать доски пола.

После того, как вы выполнили эту задачу, вы должны убедиться, что ваш пол имеет достаточную теплоизоляцию, разрезав несколько плотных, жестких изоляционных материалов (например, Kingspan, Celotex и т. д., уточните точные требования в местном отделе строительного надзора), а затем уложите этот материал. поверх деревянных реек, которые вы ранее прикрепили к обеим сторонам ваших балок, чтобы они заполнили открытое пространство между каждой балкой. Вы должны убедиться, что изоляция закреплена плотно и что нет зазоров между ее краями и балками, между которыми она находится.

Когда это будет сделано, вам нужно будет уложить трубы отопления поверх изоляционных плит, а затем прикрепить трубы к плитам с помощью изоляционных зажимов.

Теперь, когда трубопровод проложен, вы можете приступить к заливке стяжки, убедившись, что она плоская, ровная и заподлицо с верхней частью балки пола. После того, как стяжка высохнет и затвердеет, вы можете уложить сверху выбранное напольное покрытие (обычно сначала ДСП, а затем, например, ламинат или плитку). ВАЖНОЕ ПРИМЕЧАНИЕ: Если вы выбрали вышеуказанный вариант и хотите отделку пола из натурального дерева, убедитесь, что стяжка затвердела на 100 %, прежде чем приступать к укладке и укладке пола

Трубы отопления между деревянными балками с использованием металлических или алюминиевых пластин

Первый задача состоит в том, чтобы изолировать между всеми лагами. Для этого вам понадобится либо стеганый утеплитель, либо плитный утеплитель. После того, как вы изолировали, вам нужно будет решить, хотите ли вы использовать металлическую или алюминиевую пластину.

После того, как вы решили, они крепятся (обычно прибиваются) к балкам. ПРИМЕЧАНИЕ: убедитесь, что вы оставляете зазор не менее 200 мм на каждом конце каждого участка трубы, чтобы у вас было достаточно места для поворота труб на 180 градусов до следующего участка.

Трубопровод проходит в алюминиевых пластинах и при активации нагревает пластины, которые, в свою очередь, нагревают пол равномерно по всей поверхности пола.
