Прежде чем рассказать о таком методе, как сварка листов полипропилена, хочу упомянуть о его технических характеристиках. Этот полимер маркируется как PP-B, PP-C, PP-H и бывает толщиной от 3 мм до 30 мм. Если учесть такие показатели, как плотность, которая равна 0,92 г/см3 и режим эксплуатации в диапазоне от -20°C до +120°C, то это один из лучших защитных стройматериалов.
Методы сварки
Для сварки листов полипропилена в промышленности и на бытовом уровне на сегодняшний день применяются, как минимум, три метода. Это сварка:
- Строительным феном при помощи потока горячего воздуха и сварочного прутка.
- Ручным экструдером при помощи сварочного прутка.
- Станком на стационарном столе для сварки полимеров.
Сварочный пруток
Более точное название данной присадки не сварочный, а полипропиленовый пруток, и его изготавливают экструзионным способом.
Пруток используют для соединения различных изделий из полипропилена: пленок и профилей. Благодаря тому, что присадка и соединяемый материал сделаны из одного и того же сырья, коэффициент качества шва стыка получается превосходным, кроме того, есть возможность подбора прутков по цвету полипропилена – широкая гамма позволяет сделать это по основному спектру, прозрачным и ахроматичным цветом.
В розничной торговле для сварки экструдером полипропиленовых листов такую присадку можно приобрести в бухте по 5 или 10 кг. Очень важно обратить внимание на то, чтобы полиэтиленовая упаковка была в целостности, хотя бы в визуальном отношении. Дело в том, что осевшая на прутке пыль может быть не замечена вами при работе, а это гарантирует некачественный шов в эстетическом плане. Если у вас такая бухта или её остаток хранились в открытом состоянии продолжительное время, то материал обязательно придётся вымыть. Это несложно: просто наберите ведро воды и поступательно протирайте пруток мокрой тряпкой, постоянно ополаскивая её в чистой воде.
Работать можно исключительно с сухим прутком, иначе сварка листов из полипропилена получится некачественной. Для работы необходимо определить сечение присадки и, исходя из её размера, подобрать насадку.

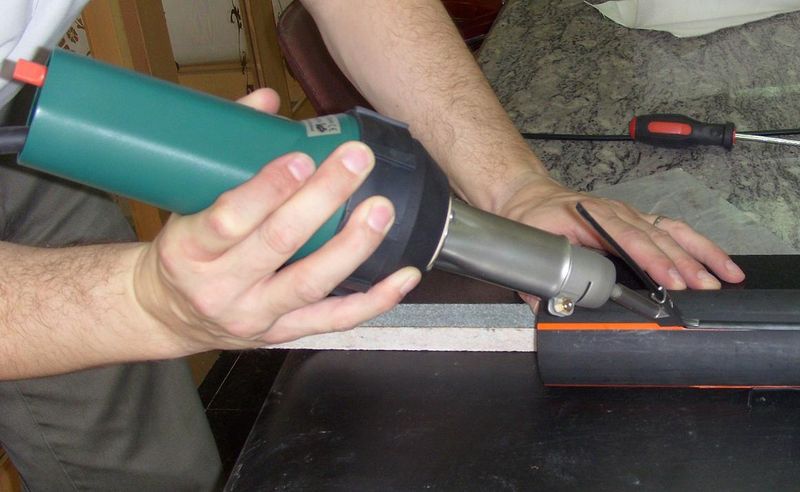

Сварка строительным феном
Одной из основных сторон предпочтения того или иного метода работы является его стоимость или затраты на производство по отношению к результату. В настоящий момент самой простой и дешевой считается сварка листового полипропилена строительным феном. Как правило, метод применим для пленочного полимера малой толщины, поэтому очень часто используется не только на производстве, но и на бытовом уровне.
Технология соединения листового полипропилена подразумевает расплавку непосредственно самой присадки и размягчение краев обеих свариваемых фрагментов давлением горячего воздуха. Температура зависит от величины насадки, которая используется в процессе работы, точнее, от объема газа, производимого аппаратом. Ниже можно посмотреть эти параметры в таблице.
| Подача газа л/мин | Показатель в сопле форсунки C° | Скорость газового потока см/мин | |||
| Ø сечения форсунки, мм | Ø сечения скоростной форсунки, мм | ||||
| 3 | 4 | 3 | 4 | ||
| 60-70 | 280-320 | ≈10 | 50-60 | 40-50 | |
Сварка ручным экструдером
Сварка полипропилена листового ручным экструдером, как правило, производится либо в домашних условиях, либо на предприятиях, где нет необходимости в поточном производстве.
Как бы там ни было, инструмент такого типа нужен для более толстых листов и получения шва высокого качества. Одним из главных преимуществ этой технологии также можно назвать компактность данного устройства и отсутствие необходимости в специально оборудованном помещении.
Ручным экструдером может осуществляться сварка полипропиленовых листов любого размера. Самое основное требование к помещению больше сводится к тому, чтобы была возможность беспрерывного процесса при создании шва. В противном случае соединению грозит разрушение, деформация или, как минимум, неприглядный внешний вид. В комплекте со сварочным аппаратом идут насадки разного размера, от которых зависит объем подаваемого воздушного потока на место соединения.
Поток горячего воздуха, регулируемый насадками, достигает 270°C. Если говорить о прочности шва на разрыв, то ручной экструдер, конечно, не может соперничать со стационарным станком, но для непрофессионального использования на данный момент ничего лучше не придумали.
Важно: для сварки листов из полипропилена ручным экструдером необходимо использовать пруток и листы с одинаковым составом и классом (PP-B, PP-C, PP-H). В противном случае соединение будет непрочным и неравномерным.
Промышленный метод
Самой быстрой и надежной, вне сомнений, является сварка листов полипропилена на станочном (промышленном) оборудовании или сварочных столах. Для примера рассмотрим агрегат ССПЛ 2.0 (см. фото вверху), который предназначен для линейной, круговой и угловой (90°) сварки полимерных листов толщиной до 12 мм и шириной до 2000 мм. В данном случае устройство оснащено механическим приводом для ручного сведения/разведения кареток, фиксации листов и подачи нагревательного элемента в рабочую зону.
Благодаря подвижному механизму каретки, есть возможность параллельного равномерного перемещения листов в одной плоскости, а это означает, что шов получится высокого качества. Температура для сваривания швов регулируется с точностью до 1°C в режиме реального времени, то есть нагрев происходит только во время самого процесса.
Станочная рама оснащена поворотным механизмом (колесами) для легкой подвижности в случае необходимости. Все механизмы вскрыты порошковой краской, которая никак не может перейти на поверхность полипропилена.
Для обслуживания такого или аналогичного станка достаточно только одного оператора. По сравнению с ручным экструдером производительность труда здесь больше в 2-2,5 раза! Но это не означает, что ускоряется само сваривание или остывание шва — при автоматизации процесса нет нужды вручную выполнять такие работы, как удаление оксидного слоя, снятие фасок т.п. Кроме того, на столе не придётся закреплять листы зажимами. А это все – существенная экономия времени.
Заключение
Я ознакомил вас с основными принципами работ, хотя сварка полипропиленовых листов в домашних условиях, как правило, делается строительным феном. А вот ручной экструдер больше можно встретить в небольших частных мастерских, занимающихся изготовлением и установкой натяжных потолков из поливинилхлорида (ПВХ).
Тем не менее, освоить любой из этих инструментов (в том числе и станок) достаточно просто.
Сайт агентства туроператора
Культурное наследие мира
Путешествуйте с нами!
Главная Достопримечательности Города Абхазия Курорты Новости
ИГУАНА | КУБА / CUBA – туры на Кубу, Варадеро, Гавана: аренда дома, авто, экскурсии, курорты, отели, отдых, пляжи, дайвинг, советы ⏰ 2021-04-15
ИГУАНА Кубинские игуаны, эти великолепные доисторические драконы, имеют длинный, прямой хвост, короткие и мощные ноги с острыми когтями, большую складку кожи на…Подробнее
Лучшие курорты Кипра ⏰ 2023-03-07
.
..Подробнее
Зимние горнолыжные курорты ⏰ 2020-01-27
Зимние горнолыжные курорты разной степени популярности и престижа расположились в разных уголках мира. Самыми посещаемыми по-прежнему остаются Альпы, Пиренеи, курорты Польши, Карпаты. Существуют зимние лыжные курорты в…Подробнее
Горнолыжные курорты Андорры ⏰ 2019-02-10
Андорра – страна Пиренеев — маленькое государство нашей планеты, которое ежегодно посещают больше десяти миллионов туристов. Чем же привлекает путешественников эта крошечная европейская страна? Страна Андорра , расположившаяся…Подробнее
Туры в Австрию из Украины — горнолыжные курорты в Австрии
⏰ 2019-01-28 В Центральной Европе расположилась маленькая Австрия с ее горнолыжными и бальнеологическими курортами, озерами, заповедниками.
Купить тур в Австрию — значит побывать в самой красивой европейской стране.
Погода, природа
Большую…Подробнее
Туры в Австрию. Туры в Вену, Баден и другие лечебные курорты Австрии ⏰ 2019-01-28
Опубликовано: 19.10.2017 Поездка в Австрию – событие само по себе чудесное! Прогулки по альпийским лугам, купание и рыбалка в альпийских озерах, отдых и лечение на курортах Австрии , катание на горных лыжах, отдых в горах Австрии…Подробнее
Лучшие пляжи и курорты мира. Море. Пляжи. Острова. ⏰ 2019-01-28
Этот красивый пляж находится на западном побережье острова Крит. Чистейшее море и хороший песочек обеспечивают туристам, прибывающих сюда на своих авто, отличный отдых. К слову, пляж довольно известен и включен в популярные…Подробнее
Отдых и лечение в Сербии — термальные курорты и санатории Сербии, цены на 2016 г ⏰ 2019-01-28
Сербия – это небольшое государство юго-восточной Европы, находящееся в центральной части Балканского полуострова.
Этой край целебных минеральных источников, памятников древнего зодчества, экологически чистых виноградных…Подробнее
Лечение во Франции — лечебные курорты и санатории Франции ⏰ 2019-01-28
Многочисленные и разнообразные по качеству и стоимости услуг Институты талассотерапии расположены как на Средиземноморском побережье, так и на Атлантике, в Бретани и Нормандии (менее жаркий климат океанского побережья…Подробнее
Лечение в Китае — термальные курорты и санатории ⏰ 2019-01-28
Мегаполисы Китая – Пекин, Шанхай, Гуанчжоу, Гонконг – внушают путешественникам смесь восхищения и ужаса. Колоссальные небоскребы, футуристические сооружения, огромные потоки людей на улицах, люминесцентные билборды,…Подробнее
Города, как люди, имеют свое неповторимое
лицо, свое сердце, свой характер, свою жизнь.
Но есть города, многовековая летопись
которых воплощает историю многих народов и государств,
Не удивительно, что много раз упоминалось насколько название «улица красных фонарей» звучит странно по отношению к району, которым в действительности она является. Но, как ни странно, это правда,
Добавить комментарий
Наверх
Как паять за десять простых шагов – Kitronik Ltd
Электронные принципыМарк Доннисон
Пайка — важный навык в области электроники, к счастью, начать его легко. Просто следуйте нашему руководству из 10 шагов, и вы быстро начнете паять!
Пошаговое руководство по пайке
1. Начните с самых маленьких компонентов, переходя к более высоким компонентам, припаивая соединительные провода в последнюю очередь.
2. Поместите компонент в плату, убедившись, что он вставлен правильно, а деталь плотно прилегает к плате.
3. Слегка согните ножки, чтобы закрепить деталь. Поместите плату так, чтобы вы могли получить доступ к контактным площадкам с помощью паяльника. 4. Убедитесь, что паяльник разогрелся. При необходимости используйте латунный очиститель паяльника или влажную губку для очистки жала. 5. Возьмите паяльник в одну руку, а припой в другую. 6. Поместите жало паяльника на площадку. 7. Введите в соединение небольшое количество припоя. Припой должен плавиться на контактной площадке и обтекать ножку компонента. 8. Удалите припой, затем уберите паяльник. 9. Дайте соединению остыть в течение нескольких секунд, затем с помощью пары резаков обрежьте лишний провод компонента. 10. Некоторые соединения выполнены многожильным проводом. Обычно провод «лужят», чтобы его было легче пропустить через отверстия в печатной плате и облегчить пайку. Чтобы залудить провод, сначала снимите небольшую часть изоляции.
Скрутите нити вместе, чтобы сформировать единую аккуратную сердцевину. С паяльником в одной руке и припоем в другой поместите жало паяльника на конец скрученного сердечника. Это нагреет провод. «Протрите» конец припоя по виткам. Он расплавится, когда проволока станет достаточно горячей, и нанесите небольшое количество припоя. На хорошо луженой проволоке имеется лишь небольшое количество припоя, ровно столько, чтобы скрутка скреплялась. Через припой должна быть видна скрученная жила.
Примеры паяных соединений
Внешний вид паяного соединения многое говорит о его качестве. Хорошая пайка блестит. Это означает, что припой не был перегрет и не исчерпал флюс. Припоя достаточно, чтобы сформировать красивое скругление без чрезмерного выпячивания припоя. В идеале ножка компонента находится в центре соединения. На этой фотографии показано идеальное паяное соединение. Ниже показано приемлемое паяное соединение. Припой блестит, но припоя немного больше, чем требуется, а ножка компонента смещена от центра.
Во время обучения может быть сложно добавить нужное количество припоя. На следующем фото показано типичное соединение с недостаточным количеством припоя. Отверстие компонента не закрыто. Возможно, это соединение будет работать, но, скорее всего, оно быстро выйдет из строя. Немного слишком много припоя вызывает вздутие, как показано на следующем фото. Дорожки печатной платы покрыты специальной краской, называемой паяльником. Это помогает предотвратить вытекание припоя из соединения. По мере добавления припоя он превращается в каплю, как показано на следующих двух фотографиях. Слишком много припоя на стыке может вызвать замыкание на соседние компоненты, что приведет к короткому замыканию. Припой содержит флюс, чтобы соединения были прочными и не окислялись. Флюс работает, реагируя с присутствующими оксидами и превращая их обратно в металлы. При перегреве соединения или слишком долгой сварке может быть использован весь доступный флюс. Это приводит к окислению припоя и так называемому сухому соединению.
Следующие суставы также являются «сухими». Обратите внимание, что сухое соединение не обязательно означает, что в нем недостаточно припоя, а означает, что припой не «смачивает» компонент и контактную площадку должным образом, чтобы течь. Обратите внимание на «апельсиновую корку»; шероховатость припоя. Это вызвано тем, что металл в припое превращается в оксиды. Сравните это сухое соединение с недостаточным количеством припоя с предыдущим соединением с недостаточным количеством припоя — обратите внимание на сравнительно тусклый вид припоя на сухом соединении. Это соединение со слишком большим количеством припоя также демонстрирует симптомы сухости соединений — обратите внимание на тусклый серый цвет и текстуру апельсиновой корки. Перегрев площадки для пайки на печатной плате также может привести к отслоению медного слоя от стекловолокна, из которого изготовлена плата. Это может привести к отказу цепи, когда дорожка на печатной плате обрывается, что приводит к разомкнутой цепи.
Урок №#. | Название урока. | Описание. |
|---|---|---|
| Введение. | Если вы новичок в пайке, наша школа пайки поможет вам быстро приступить к работе. | |
| 1 | Описание паяльного оборудования. | Краткое руководство по основным инструментам, которые вам понадобятся перед началом работы. Включает видео объяснение некоторых инструментов. |
| 2 | Как почистить паяльник (лужение). | Объяснение, зачем нам нужно чистить наконечники и пошаговое руководство. Включает видеоруководство по лужению. |
| 3 | Как паять за десять простых шагов . | Практическое руководство по началу пайки. Включает руководство по поиску и устранению неисправностей и примеры хороших и плохих паяных соединений. |
| 4 | Демистификация де-пайки. | Руководство по удалению припоя. Включает демонстрацию видео. |
| 5 | Простой ремонт платы. | Иногда на доске может быть повреждена контактная площадка. Мы покажем вам, как это исправить, в этом простом руководстве. |
©Kitronik Ltd. Вы можете распечатать эту страницу и дать на нее ссылку, но не должны копировать страницу или ее часть без предварительного письменного согласия компании Kitronik.
Дополнительное обучение Kitronik
Как удалить припой — Университет Китроник
Вы когда-нибудь ошибались при пайке? Слышали про фитиль для припоя, но не знаете, как им пользоваться? Или, возможно, вы видели приспособление для припоя, но не уверены, подходит ли оно для работы. Присоединяйтесь к Кевину, когда он покажет вам, как удалить припой.
Метки: Электронные принципы, Использование инструментов и оборудования
Информационный бюллетень Kitronik
Зарегистрируйтесь сейчас, чтобы первыми узнавать о новейших продуктах и ресурсах!
Интересы
- Программирование, информатика и микро: бит
- DT и проектные комплекты
- Материалы
Ваш адрес электронной почты
100% бесплатно, отпишитесь в любое время!
Следуйте за нами
Последние ресурсы
Добавьте отслеживание линии к набору Simple Robotics Kit с детектором Clippable
Аксессуары10 марта 2023 г.
Tech Talk — редактор micro:bit Python — четверг, 9 марта, 10:30 по Гринвичу
Новости6 марта 2023 г.
Китроник на Bett 2023, 29-31 марта 2023, стенд NQ39
Новости2 марта 2023
Materials Tech Talk — Живые петли — четверг, 2 марта, 10:30 по Гринвичу
Новости28 февраля 2023 г.
Как сделать простую валентинку со светодиодной свечой
Новости8 фев 2023
Практические советы по сварке пластмасс — ABS, PE, PP и PVC
Вероятно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Опубликовано 21 февраля 2017 г.
Ценные практические советы по сварке пластмасс. Узнайте, как создать первые сварные швы из АБС, ПЭ, ПП или ПВХ для надежного и прочного соединения пластиковых деталей.
Сварка пластика является распространенным методом соединения и используется очень часто, особенно когда склеивание пластика не гарантирует достаточного или прочного соединения.
Это особенно актуально для трудносклеиваемых пластиков, таких как полиэтилен или полипропилен.
Однако для успешной сварки пластмасс необходимо помнить о нескольких моментах, которые мы хотели бы кратко и кратко объяснить вам ниже, чтобы вы тоже осмелились выполнить свой первый сварной шов.
Сварка пластмасс является очень распространенным методом и существенно отличается от классической сварки металлов. Однако оба метода сварки имеют одну общую черту. Идеальный сварной шов требует не только соответствующего опыта, но и определенной практики, ведь, как говорится, еще ни один мастер не падал с неба.
Что необходимо для сварки пластмасс?
Сварочное оборудование для сварки пластика
Как и в случае с инструментами, для сварки пластика также существуют различные сварочные аппараты в разных ценовых диапазонах.
Сварочный аппарат с вентилятором горячего воздуха лучше всего подходит для сварки пластмасс, потому что он совсем недорог по сравнению с ручным экструзионным сварочным аппаратом, который очень часто используется в сварочных мастерских.
Ручной экструзионный сварочный аппарат, также известный как ручной экструдер, увеличивает скорость сварки во много раз, что делает его рентабельным для мастерских, которые каждый день сваривают пластик. Однако такой ручной экструдер соответствующего качества также стоит не менее 5 000 евро, так что покупка имеет смысл только в том случае, если каждый день приходится сваривать несколько сотен метров сварных швов.
Сварочный аппарат с вентилятором горячего воздуха можно приобрести по гораздо более низкой цене, начиная примерно с 300 евро, так что даже случайная сварка пластика окупается.
С этим вентиляторным сварочным аппаратом уже можно добиться неплохих результатов.
Для очень простого ремонта часто бывает достаточно простого паяльника. Однако это не рекомендуется для надлежащих сварных швов.
Сварочная проволока для сварки пластика
Сварочная проволока должна подходить для свариваемого пластика
При выборе подходящего сварочного стержня очень важно, чтобы он был изготовлен из того же пластика, что и пластмассовые детали, подлежащие сварке. По этой причине для всех пластиков, которые можно сваривать, также имеется подходящая сварочная проволока.
Прочность сварочного стержня определяется толщиной пластика.
Толщина сварочного стержня зависит от применяемого сварного шва. Если вы хотите сварить два пластиковых листа толщиной 2 мм каждый, то 3-мм сварочного стержня будет вполне достаточно. Для более толстых листов рекомендуется более толстый сварочный пруток толщиной 4 мм-5 мм.
Соответствующие сварочные прутки в нашем интернет-магазине в качестве товара на складе по выгодным дифференцированным ценам
- ПЭ сварочная проволока 3 мм черная в качестве товара (в одном куске) для сварки полиэтилена
- ПЭ проволока сварочная 4мм черная метражом (целиком) для сварки полиэтилена
- Пруток сварочный ПЭ 4мм натуральный метражом (целиком) для сварки полиэтилена
- ПП Пруток 3мм серый на метр (целиком) для сварки полипропилена
- ПП Пруток сварочный 4мм серый на метр (целиком) для сварки полипропилена
Как правильно сваривать пластик?
Важно, чтобы между собой можно было сваривать только пластмассы одного типа.
Так что вполне возможно сварить полиэтилен с полиэтиленом или полипропилен с полипропиленом. То же самое относится к сварке АБС-пластика с АБС-пластиком и всеми другими пластиками, для которых сварка является возможным методом соединения вместо склеивания.
Сварка различных пластиков невозможна, поэтому полиэтилен нельзя сваривать с полипропиленом или полистиролом. Причина кроется в различном химическом составе, который не позволяет создать прочную связь между ними посредством сварки.
Предварительная обработка свариваемых поверхностей
Поверхность пластика содержит оксидный слой, который может значительно ухудшить качество сварки. Поэтому поверхность свариваемых деталей, а также сварочную проволоку следует удалить с помощью устройства для удаления заусенцев или резака. Вы сможете увидеть, как именно это делается в видео ниже.
Правильная сварка пластика
Мы взяли на себя смелость подобрать для вас полезный обучающий видеоролик по теме сварки пластика, который был создан Остфальским университетом прикладных наук.
При сварке пластмасс убедитесь, что и сварочный стержень, и свариваемые пластмассовые поверхности нагреваются в достаточной степени, чтобы поверхности достигли степени плавления, что очень важно для прочного и надежного сварного шва. Если несколько сварных швов выполняются друг над другом, например, из-за того, что толстые листы должны быть бесшовно сварены друг с другом, рекомендуется, чтобы сварные швы полностью остыли, прежде чем поверх них будет выполнен новый сварной шов. Выступающие или выступающие за пределы сварные швы можно позже срезать канцелярским ножом или отшлифовать шлифовальным бруском, чтобы получить ровный шов заподлицо.
Температура сварки отдельных пластиков
ABS (акрилонитрил-бутадиен-стирол)
Сварка ABS возможна без проблем. Температура воздуха должна быть в диапазоне от +270°C до +310°C для сварки АБС-пластиков.
PS (полистирол)
Полистирол также хорошо поддается сварке.
Температура воздуха для сварки полистирола должна быть в пределах от +270°С до +310°С.
ПЭ (полиэтилен)
Полиэтилен нельзя склеивать обычными клеями, поэтому сварка полиэтилена является обычной практикой. Однако ПЭ хорошо и очень легко сваривается. Температура воздуха для шва при сварке полиэтилена должна быть в пределах от +220°С до +280°С.
ПП (полипропилен)
Как и в случае с полиэтиленом, склеивание полипропилена не является простым. Однако это не относится к сварке полипропилена и приводит к хорошим результатам. Однако при сварке ПП следует обращать пристальное внимание на уровень температуры и время нагрева. Полипропилен довольно быстро горит, а сгоревший материал портит сварной шов. Температура воздуха для сварки ПП должна быть в пределах от +230° до +280°С.
ПВХ (поливинилхлорид)
При сварке ПВХ необходимо также обратить особое внимание на уровень температуры и время нагрева. ПВХ также очень быстро горит, образуя соляную кислоту, которая при вдыхании обладает сильным едким эффектом.
