Распашные ворота своими руками – чертежи, изготовление, установка

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.



Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• петли;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

• профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

• бетонный столб – приобретенный или залитый на месте;

• кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

• деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

1. Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра.
   Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.

   Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).

2. Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
3. Устанавливаем столб и ровняем его с использованием строительного уровня.
4. Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

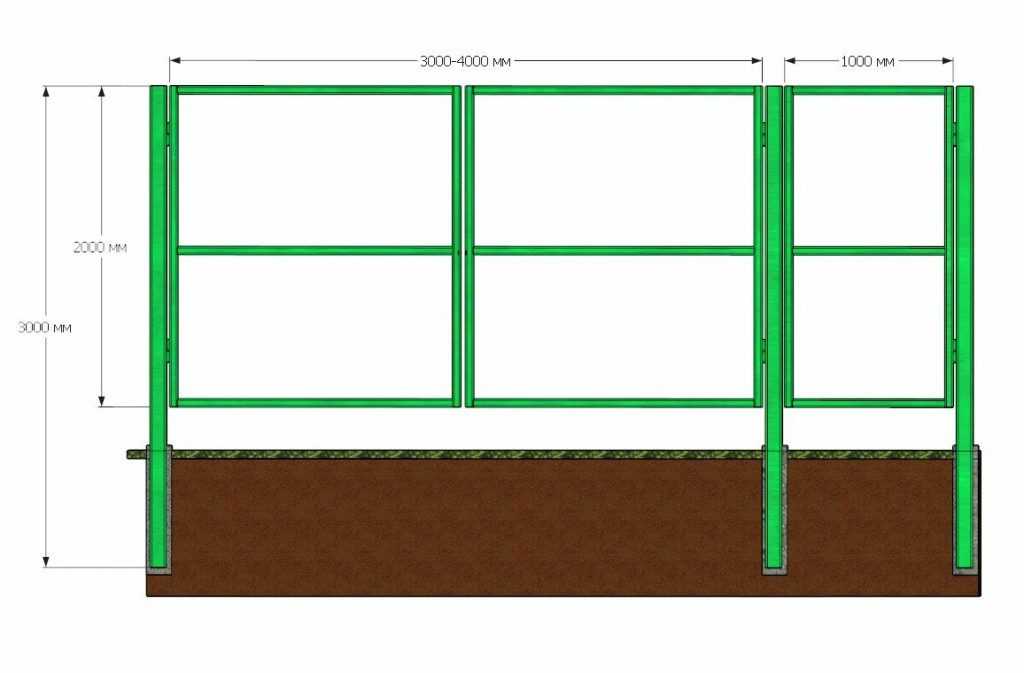

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

• профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

• профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

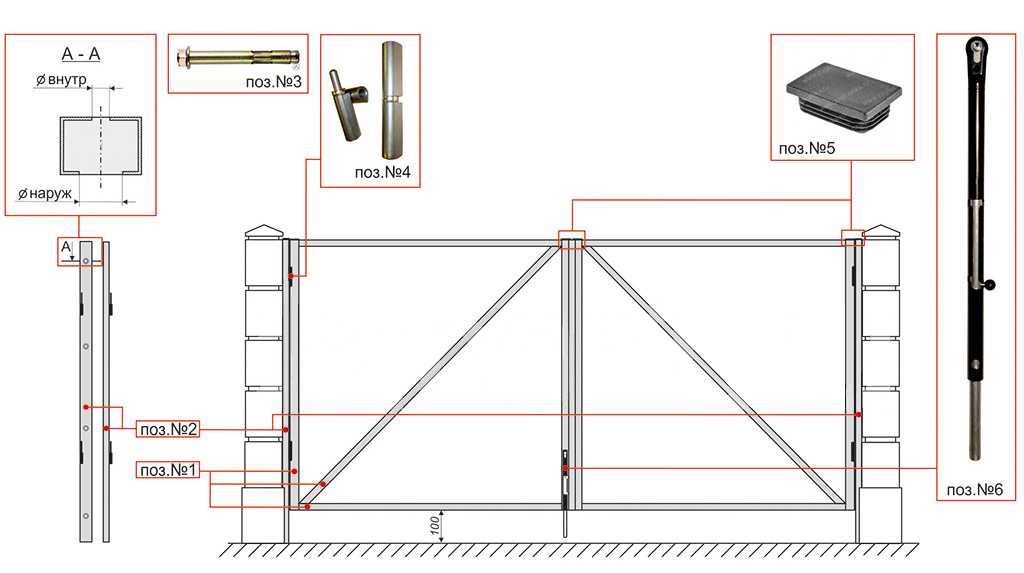

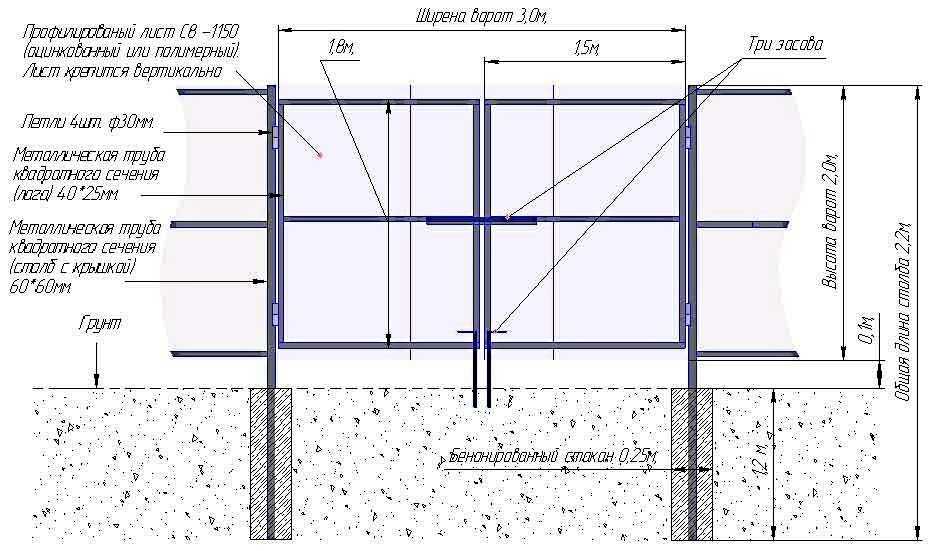

Некоторые чертежи рам для распашных ворот приведены ниже.

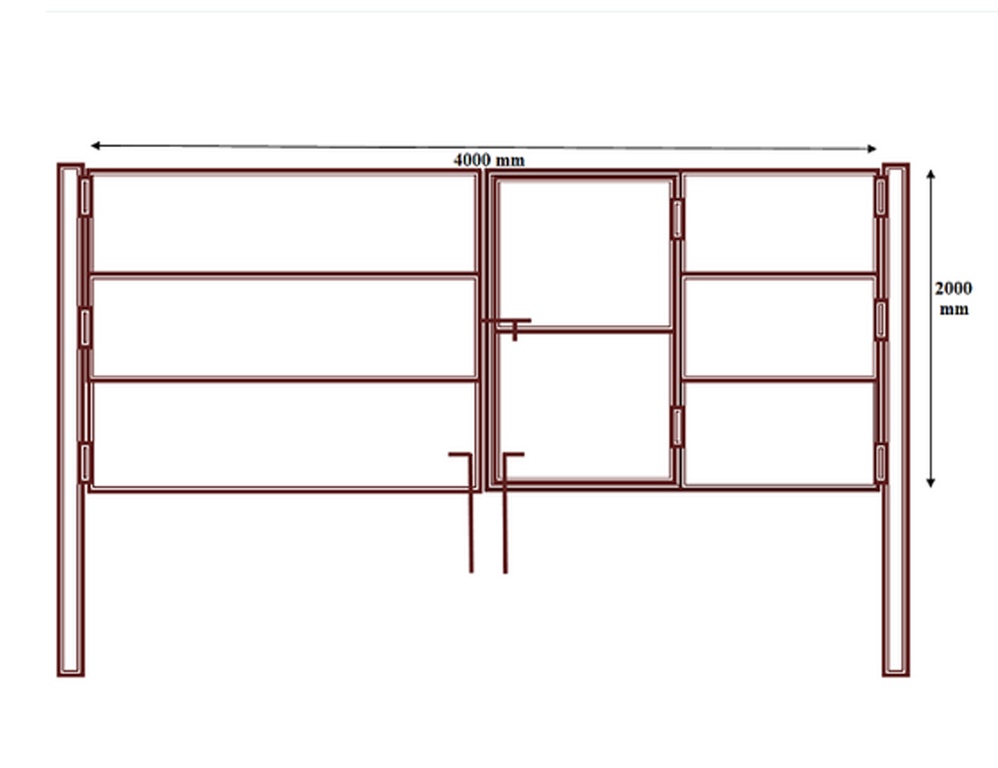

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

• Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

• Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

---

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи

Распашные ворота своими руками



     Не так давно на своей даче мы сделали деревянный забор. Люди заходят на территорию через калитку, а вот для въезда автомобиля было решено сделать распашные ворота. Так же, как и калитку, строить мы их будем из дерева, чтобы выдержать единый стиль с забором. Как сделать распашные ворота своими руками, вы узнаете из этой статьи.



   Во время строительства забора мы установили два металлических квадратных столба с шириной грани 8 см на расстоянии 3 м 40 см друг от друга. Такой промежуток позволит без проблем заехать на участок даже крупногабаритной машине.

    Садовым буром с диаметром шнека 13 см пробурили два отверстия на глубину 1,5 метра,

   вставили в них железные стойки и забетонировали, перемешав мелкий щебень с цементным раствором. Чтобы столбы стояли на одной высоте, мы выровняли их с помощью гидроуровня, закрепив его на каждом и совместив метки на колбах.

   Перед этим мы купили квадратную трубу длиной 6 м на рынке и болгаркой распилили её на 2 равные части.

Покрасили 1,5 м серой краской по металлу, ту часть, которая будет в земле – обработали мастикой. Чтобы внутрь не попадала влага от природных осадков, к каждому столбу приварили металлические квадратные крышки.

   Высота столбов над землёй у нас получилась 1,5 м.

ПЕТЛИ ДЛЯ РАСПАШНЫХ ВОРОТ СВОИМИ РУКАМИ

   Чтобы створки распашных ворот повесить на столбы, нужно сделать петли. В строительном магазине мы купили 4 гаражных петли в виде бочонка.

   Чтобы их приварить к столбам, сначала к самим петлям нужно приварить по 2 металлических пластины. Их мы отрезали от куска металла толщиной 3 мм, размером 6 на 4 см. Электросваркой приварили их к бочонкам, одну пластину справа сверху, вторую  — слева снизу. Петли на левом столбе будут открываться в другую сторону, чем на правом. Та часть, которая со штырьком, будет привариваться к стойке, вторая часть – прикручиваться к каркасу.

Поэтому, чтобы не перепутать, сначала отделите правые петли от левых, всё хорошо проверьте, только потом приступайте к сварке.

   Приварив пластины к петлям, очистим их болгаркой от наплывов металла и просверлим в пластине, которая будет крепиться на каркасе по 5 отверстий, в той, которая будет приварена к столбу – одно отверстие.

   Теперь нужно нарезать элементы для каркаса распашных ворот своими руками. От изготовления декоративного забора у нас осталось несколько деревянных брусков с шириной грани 5 см. Так как расстояние между стойками у нас равно 340 см, получается, что каждая створка будет сделана шириной 170 см, высота каркаса равняется 120 см.  Отрежем электролобзиком 3 бруска длиной 160 см и 4 бруска длиной 120 см. Чтобы они были гладкими, обработаем их электрорубанком

   и отшлифуем болгаркой с насадкой для шлифования, как мы делали при изготовлении полки для посуды.

   Снова займёмся петлями. Возьмём два бруска длиной 120 см и на пару саморезов прикрутим к ним по 2 штуки на расстоянии 20 см от краёв. Здесь важно не перепутать левые с правыми. Чтобы нижние части петель не падали на землю, закрепим их изолентой.

   Возьмём брус с левыми и прислоним к месту, где будем их приваривать. На этом этапе нам потребуется помощник. Попросите его подержать брусок с петлями, а сами проверьте вертикаль уровнем и обведите карандашом место сварки.

    Потом возьмите дрель с тонким сверлом и просверлите отверстия в стойке через дырочку на петле, которую мы сделали раньше. Место сварки зачистите наждачной бумагой, металл должен быть без краски. Чтобы петли при открытии створок не задевали о столб, сделайте между ними зазор, подложив под петлю небольшую шайбу. Теперь надо прикрутить петли к столбу на один саморез по металлу, сначала верхнюю, потом нижнюю.

   Снимите брусок с нижней части петли, зацепите на ней массу от сварочного аппарата и приварите сначала верхнюю, потом нижнюю части.  Перед этим надо открутить крайние доски от забора, чтобы они не подгорели. После сварки наплывы металла зачистим болгаркой.

   Наденем брусок от каркаса распашных ворот и проверим его на открытие-закрытие. Точно так же приварите петли к правой стойке. Когда металл остынет, закрасим место сварки серой краской. Вторые части петель открутим от бруса и тоже покрасим.

КАРКАС РАСПАШНЫХ ВОРОТ

   Опять займёмся изготовлением распашных ворот своими руками. Сделаем каркас для левой створки. Разложим бруски на ровной поверхности в виде прямоугольника и длинными саморезами (10 см) соединим их между собой. Чтобы дерево не лопнуло, в местах крепления предварительно просверлим дрелью с тонким сверлом отверстия.

    Середину каркаса для прочности тоже укрепим бруском.

   Чтобы каркас не изменял прямоугольную форму, в каждом углу прикрутим по упору, сделав их из таких же брусков длиной 50 см. Углы упоров срежем под 45 градусов.

Обработаем конструкцию антисептиком, когда он высохнет, покрасим её Акватексом, под цвет забора.

   Возьмём петли, прикрутим их к каркасу распашных ворот на 5 саморезов и повесим его на левую стойку. Теперь нужно закрыть створку и замерить расстояние от неё до правого столба.

   Именно такой длиной минус 1 см нарежем 3 бруска. Можно было отрезать 6 брусков сразу на 2 воротины, но мы сделали так, как сделали. Изготовим вторую створку для распашных ворот своими руками точно так же, как делали первую, покрасим её и повесим на столб. Каркас распашных ворот готов.

   Замок на распашных воротах мы сделали на их внутренней стороне. Решили, что он будет навесным. Для того, чтобы повесить проушины для замка, приложим их к каркасу распашных ворот и обведём карандашом. Стамеской аккуратно вырежем выемку. Так же сделаем и на втором бруске. После этого прикрутим проушины  на 3 самореза.

   Теперь между крайними тесинами деревянного забора натянем шнурку, закрепив её в верхних точках степлером, и измерим расстояние до земли. Нарежем такой длины доски, шириной 10 см, из которых мы строили забор. Отшлифуем их наждачной бумагой, обработаем антисептиком и покрасим Акватексом.

   После того, как краска высохнет, обошьём ими каркас для распашных ворот.   Сначала одну створку, следом – вторую.

   Закрепим доски на каркасе с тем же промежутком, который мы установили на заборе. Прикрутим к забору тесины, которые мы сняли перед сваркой. Для красоты закрепим на распашных воротах большие декоративные петли, чтобы они были в одном стиле с калиткой. Распашные ворота, которые мы сделали своими руками, готовы.

   В завершении прикрепим изнутри металлическую задвижку.

   Чтобы створки распашных ворот не качались под ветром, сделаем небольшие упоры. Возьмём два прута арматуры диаметром 8 мм, на расстоянии 5 см от края прорежем их наполовину болгаркой и загнём на угол 90 градусов.

   С внутренней стороны распашных ворот прикрутим на одной вертикальной линии по две угловые проушины для замка и вставим в них упор из арматуры. Откроем створки максимально широко и опустим упоры до земли. В месте соприкосновения арматуры с землёй забьём в грунт небольшой обрезок полудюймовой трубы, чтобы он не мешал открытию распашных ворот. Так же сделаем и со вторым упором. Теперь, когда ворота будут открыты, опустим упоры в трубу, створки будут прочно закреплены и не откроются от напора ветра во время движения автомобиля.

   Для открытия створок снаружи повесим на равном расстоянии друг от друга две декоративные чугунные ручки, которые мы приобрели на блошином рынке.  С ними ворота смотрятся ещё интереснее.

   На финальном этапе электролобзиком обрежем верхнюю часть досок, придав распашным воротам плавность линий. Чтобы изгибы были симметричные, надо с помощью карандаша и рулетки сделать отметки через определённое количество тесин. Лобзиком срежем лишнее, не снимая досок с прожилин. Только используйте пилку с мелким шагом, чтобы рез был чистым. Место среза не забываем покрасить лаком.

  Вот так мы сделали на своём дачном участке распашные ворота своими руками. Если статья понравилась, поделитесь ей в соцсетях.



Ремонт старых распашных ворот Своими руками

В комплекте:

1. Ремонтировать или делать новые?;
2. Начало работ;
3. Привариваем петли к стойкам;
4. Закрепить стойки створки ворот;
5. Горизонтальная поперечина на створки ворот;
6. Дверное полотно;
7. Окончательный рез между створками;

Когда-то эти ворота служили парадным въездом на дачный участок, но с годами все изменилось: они стали открываться только для подъезда машин гостей или подвоза материалов.

Ворота изначально не были украшением участка: они были сварены из массивного уголка и стянуты алюминиевой сеткой-рабицей. Но в эпоху тотального дефицита на такие мелочи не обращают внимания. Со временем ворота глубоко вкопались в землю. Одна створка долгое время не открывалась полностью, так как однажды ее случайно погнул водитель грузовика с песком. А после того, как власти села подняли дорожное полотно, щебень вообще не давал открыть ворота. Поэтому откладывать ремонт уже нельзя.

Починить или сделать новые?

Стойки ворот изготовлены из цельных труб Ø 60 мм с толщиной стенки 5 мм. Демонтировать их и ставить новые не было смысла, как и не было смысла покупать новые ворота. Ворота шириной ≈ 3 м и высотой 1,5 м — расстояние между столбами не соответствовало размерам стандартных готовых дверей, которые в изобилии продаются на строительных рынках. Так что пришлось все делать самому.

Кроме того, потребовалось несколько десятков кровельных саморезов, 0,3 кг электродов и несколько абразивных дисков для болгарки.

Начало работ

На подготовительном этапе были демонтированы старые двери, срезаны старые петли со стоек и зачищены, после чего стойки поставлены вертикально. Для этого одну из них пришлось отрезать от земли до середины периметра и заново приварить после закрепления трубы вертикально.

Привариваем петли к стойкам

Новые петли протянули к стойкам вязальной или алюминиевой проволокой, проверили еще раз отвесом, а затем приварили нижнюю часть петли на место. Высота петель на противоположном столбе зафиксировалась с помощью профиля с помощью уровня.

Следует сказать, что петли лучше приваривать сразу с необходимым зазором , чтобы потом не зачищать болгаркой места ответных частей петель. Я этого не сделал, и три из четырех петель потребовали дополнительной работы.

Крепление стоек створки ворот

После закрепления петель на стойках вертикальные стойки створок были срезаны. Их размер задавался исходя из необходимой высоты ворот и зазора внизу над землей. Стойки также привязывались проволокой к петлям и столбам, а вертикаль проверялась отвесом. Струбцины очень помогли: они надежно зафиксировали детали на начальном этапе сварки. Расположение стоек на противоположных столбах контролировалось уровнем.

Сварку начали с легкой прихватки, затем проверили соответствие осевых линий петли и вертикальной стойки. При необходимости приходилось отрывать стойку от петли и снова фиксировать. А после окончательной сварки была проверена свобода вращения петель со стойками с помощью хомутов. В случае затруднения снова работали болгаркой, и удаляли выступы снаружи и подтачивали внутренние штифты петель. К сожалению, получить идеальное сочетание деталей сразу не удалось. Ведь работали же не на станке, без кондукторов, в основном полагаясь на глаз.

Горизонтальная поперечина на створки ворот

Когда стойки стали двигаться относительно свободно, начали варить горизонтальные балки. Для обеспечения плоскости ворот ригели соединялись со стойками и стягивались хомутами. Мы постоянно проверяли положение перекладин уровнем!

Применили верхнюю перекладину, а нижнюю вставили между стойками.

После сварки горизонтальных перекладин были замерены и вырезаны средние стойки ворот.

В зависимости от неровности местности, высоты проезжей части, ширины проезда, угла въезда автомобиля в ворота можно играть с размером дверей. Можно сделать асимметричный проем дверей — один на улицу, другой на участок.

При изготовлении ворот створки можно сделать несимметричными!

На горизонтальных поперечинах отмечены места установки вертикальных стоек. В нашем случае удобнее всего было установить стойки посередине. Стойки приваривались на расстоянии 1,5 см друг от друга. По полученным размерам от оставшихся профилей отрезали и приваривали две диагональные кромки.

На удобной высоте и строго соблюдая их взаимное расположение, к стойкам были приварены люверсы. Таким образом, разблокировать ворота можно только со стороны площадки.

Дверное полотно

После сварки рамы стоило ее покрасить и дождаться высыхания краски. Ждать было некогда, поэтому зачистив места сварки болгаркой, приступили к креплению профлиста кровельными саморезами. Части полотна располагались таким образом, чтобы его можно было разрезать внизу ворот и по краям, которые затем скрывались целыми листами.

Для крепления в 20-мм профиле сначала просверливалось отверстие саморезом с небольшим проходом внутри для получения резьбы, его выкручивали, а затем этим же шурупом (но со срезанным сверлом) закрепляли лист на раме. Если лист прилегал к узкому краю профиля, этого можно было не делать, короткие шурупы беспрепятственно вошли внутрь.

Окончательный вырез между створками

После окончательной установки болгаркой вырезаются верхний и нижний сегменты профиля между центральными вертикальными стойками — ворота собираются.

В следующий приезд на дачу мне предстоит снять профлист и покрасить каркас. Крепежные отверстия не придется пересверливать, поэтому снимать и устанавливать профильный лист будет легко. Это займет как минимум пару дней. Выходные заняты текущими делами, а с погодой не угадаешь, так что будем ждать праздника.

Экономия по сравнению с полным удалением столбов, покупкой и установкой новых ворот, по моим расчетам, составила около 50%. Трудозатраты — 7 часов с помощником.

Как построить ворота для забора (сделай сам)

В этой статье мы покажем вам, как построить фантастический забор и как построить ворота!

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

$501-1000

Введение

Узнайте, как построить прочный, красивый забор от начала и до конца. Мы разработали его прочным, с использованием сэндвич-конструкции, но при этом простым в сборке. Он хорошо смотрится с обеих сторон, так что он дополнит ваш дом и окрестности, а не будет бельмом на глазу.

Инструменты требуются

• 4 футов. Уровень
• Мощный шнек
• Защитные очки
• Лопата
• Скоростной угольник
• Веревка
• Настольная пила
• Рулетка
• Тачка

Как построить забор Обзор: Масштаб проекта, дизайн и основные инструменты

Хорошие заборы могут стать хорошими соседями, но уродливый, хлипкий или плохо построенный забор не сделает никого счастливым. Этот забор, с другой стороны, прочный, красивый и обязательно понравится всем. Правила в большинстве регионов требуют, чтобы лучшие стороны были обращены наружу (к соседям), но наш забор спроектирован так, чтобы хорошо выглядеть с обеих сторон.

Мы использовали обработанные бруски 4х4 для долговечных стоек и «сэндвич»-конструкцию для панелей для прочности и облегчения сборки. Этот забор не дешев по сравнению со стоимостью забора, построенного из предварительно собранных панелей в домашнем центре. Но у этого забора более толстая и качественная древесина, больше деталей и лучшие крепления, чем у любого другого, купленного в магазине. И мы спроектировали его так, чтобы его мог построить любой, кто умеет обращаться с циркулярной пилой и уровнем.

Мы покажем вам, как построить деревянные ворота, выровнять и установить столбы, собрать прочные панели и построить элегантные ворота без провисания, достаточно широкие, чтобы через них мог пройти газонный трактор. Мы также поделимся советами по обеспечению прочного основания, надежным методам соединения и крепления и окрашиванию, которые обеспечат безотказную службу в течение десятилетий. Этот проект также не требует набора дорогих инструментов. Помимо стандартных инструментов для рытья ям и основных столярных инструментов, вам понадобятся только циркулярная пила, шуруповерт и 4-футовый строительный инструмент. уровень. Но чтобы действительно ускорить сборку, приобретите гвоздезабивной станок 15-го калибра с 1-1/2 дюйма. оцинкованные гвозди для прибивания к штакетникам и щитовым доскам. Гвозди скрепляют все вместе до тех пор, пока вы не скрепите вместе верхнюю и нижнюю части рельса. Настольная пила также пригодится для распиливания панельных досок по ширине там, где это необходимо.

Утверждение дизайна забора и линии собственности:

Начните с мэрии. Скорее всего, вам нужно будет подать заявку на получение разрешения на забор в местный отдел строительной инспекции, поэтому начните с получения заявки вместе с местными правилами забора. Правила будут включать требования к отступам от границ вашей собственности до забора и максимально допустимую высоту. Эти детали, скорее всего, будут различаться для заборов перед домом и двором и даже могут отличаться для домов на углах или рядом с оживленными улицами, поэтому внимательно изучите их. Вам, вероятно, потребуется представить план забора вместе с заполненной заявкой. План должен представлять собой масштабный обзор вашей собственности, который четко показывает границы вашей собственности вместе с предлагаемым контуром забора, а также его высотой и расстоянием от границ собственности.
