какой лучше выбрать и как уложить

Электрические тёплые полы – популярное решение для обогрева жилых помещений. Они применяются как в частных домах, так и в квартирах, потому что их разрешается подключать к существующим системам проводок в многоквартирных домах. Гарантийный срок на тёплые полы у многих производителей весьма продолжителен – 10, 15 лет и более. К примеру, российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Электрический тёплый пол станет отличным дополнением к основной системе отопления в доме. Впрочем, его можно использовать и как основной источник тепла, для этого необходимо устроить обогрев не менее, чем на 80% поверхности. Преимущество тёплого пола в том, что воздух в помещении прогревается равномерно из-за того, что обогрев идёт снизу, а нагревательные элементы распределены по площади напольного покрытия.

Для управления нагревательным элементом подходит большинство механических или электронных термостатов. Например, автоматические программируемые термостаты от фирмы «Теплолюкс» позволяют задать время включения и выключения обогрева, а модель, работающая через wi-fi, управлять ей на расстоянии.

Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Теплые полы «Теплолюкс»

Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

Как правильно уложить электрический тёплый пол под плитку

Разбирать процесс укладки электрического тёплого пола мы будем на примере продукции компании «Теплолюкс». Это востребованный российский производитель, его комплекты тёплого пола отмечены многими престижными премиями.

Для начала необходимо решить: используете ли вы кабель или мат. От этого зависит, придётся ли выполнять стяжку пола. В случае с кабелем «пирог» должен выглядеть так:

• грунтованное ровное бетонное основание;
• слой теплоизоляции из пенополиэтилена;
• нагревательные секции — кабель;
• стяжка из цементно-песочной смеси 3-5 см;
• покрытие из плитки или керамогранита.


Если вы укладываете мат, то вместо стяжки будет слой плиточного клея толщиной 5-8 мм.

Какие инструменты нужны в работе:

• Тестер сопротивления.
• Перфоратор.
• Угольник.
• Отвертка.

Ёмкости для строительных смесей.

Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.

Выбор редакции

«Теплолюкс» Tropix ТЛБЭ

Нагревательный кабель для теплого пола

Идеальный выбор для обеспечения комфортной температуры поверхности пола и для основного обогрева помещений

Узнать ценуЗадать вопрос

Начертите план комнаты

Нужно, по возможности, иметь точное представление о том, где будет располагаться стационарная мебель без ножек, типа встроенных шкафов, кухонных гарнитуров или, например, стиральная машина. Укладывать теплый пол под такую мебель не рекомендуется.

Помните про тонкости укладки. Например, температурный датчик должен отступать от стены на 50 см, а кабель не должен располагаться ближе 10 см от стен с радиаторами и на 5 см отступать от стен без отопительных приборов.

Подготовительный этап: место под коробку и провода

В стене предстоит сделать штробу (20×20 мм) под проводку терморегулятора и саму коробку прибора. Как правило, она устанавливается на высоте 80 см от пола. Если вы укладываете теплый пол под плитку в ванной, то не стоит выводить термостат в помещение – закрепите его снаружи. Чтобы оформить место под коробку термостата, возьмите насадку-коронку для дрели. В канавку не стоит закладывать «голые» провода, они должны быть помещены в гофрированную трубку. К термостату подводят питание 220-230 вольт.

Подготовка пола

Очистите бетонное основание пола, раскатайте рулоны теплоизоляции – она необходима для эффективной работы тёплого пола. Эксперты рекомендуют использовать пенополиэтилен в качестве теплоизоляции. Поверх теплоизоляции распределяется монтажная лента. У «Теплолюкса», например, она идет в комплекте с кабелем.

Укладка нагревательного кабеля

Кабель располагают «змейкой». Шаг необходимо рассчитать самому, производители, как правило, в инструкциях подробно описывают, как это сделать. Чем меньше шаг, тем выше мощность на квадратный метр. Необходимо также помнить о том, что существуют предельные значения – их надо узнавать у производителя. Многие производители рекомендуют не делать шаг менее 5 см. Расстояние между витками рассчитывается по такой формуле:

100 * (обогреваемую площадь / длину одной секции) = шаг укладки в сантиметрах.

Длина секции указана в документации.

Перед укладкой секции нужно проверить её сопротивление, оно должно совпасть с тем, что указано в комплектных бумагах от производителя. Витки кабеля при замерах не должны пересекаться, следует избегать изломов и чрезмерного натяжения.

На монтажной ленте есть специальные язычки, которыми зажимается кабель. К нагревательной секции присоединяется установочный провод при помощи муфты, схемы подключения и заземления нужно смотреть в документах производителя.

Если решили укладывать нагревательный мат, также следует измерить сопротивление, однако вы избавлены от необходимости рассчитывать шаг, самостоятельно крепить ленту и укладывать кабель.

Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»

Температурный датчик

Датчик температуры должен отступать на полметра от стены, на которой стоит термостат. Датчик помещают в монтажную трубку (она выполняет защитную функцию) и закрывают заглушкой. Трубку необходимо закрепить между нитками греющего кабеля на равном расстоянии от них с помощью монтажной ленты.

Терморегулятор

После того, как место под коробку терморегулятора уже готово, а провода подведены, не забудьте обесточить проводку. У терморегулятора есть несколько выводов, в которые нужно подключить провода. Обратитесь к инструкции вашего прибора, чтобы все подключить верно. Задняя крышка терморегулятора ставится в распаечную коробку и крепится винтами, а сверху надевается передняя панель. После этого можно проверять исправность системы и подключения.

Электротехнические работы следует доверить специалисту, если вы не обладаете достаточной квалификацией для их выполнения.

Укладка стяжки

Этот шаг актуален для укладки нагревательного кабеля, для нагревательных матов её наличие опционально. Стяжка выполняется при помощи цементно-песчаной смеси, её толщина – 3-5 см. Срок высыхания варьируется в зависимости от свойств конкретного раствора, температуры и влажности, но обычно составляет не менее недели.

Укладка декоративного покрытия

Укладка плитки или керамогранита на тёплый пол мало чем отличается от обычной укладки. Нужно соблюдать аккуратность, чтобы шпателем не повредить проводку. Особенно это актуально при наличии мата, вмонтированного в клеевой слой.

Популярные вопросы и ответы

Что лучше поручить специалистам при укладке электрического теплого пола под плитку?

— Главную опасность при укладке теплого пола своими руками представляет подключение терморегулятора. Если вы никогда не работали с проводкой, то помните про технику безопасности или поручите работу специалистам. Стяжка пола является трудоемким процессом и не самым чистым. Можно также пригласить бригаду, — рассказывает руководитель компании по ремонту квартир Рамиль Турнов.

Имеет ли значение для электрического теплого пола вид плитки?

— Имеет. Лучше всего с теплым полом сочетаются керамогранит и толстый кафель. Они наиболее устойчивы к перепадам температур и отлично передают тепло в помещение. Производители делают пометки на коробке с плиткой о том, что она сочетается с теплым полом. Не рекомендуется применять ректифицированные плиты. Они цельные, лишены швов, — поясняет эксперт «Комсомолки».

Отличается ли теплый под плитку в помещении и на открытом балконе?

— Не отличается, но с учетом качества наших балконов от застройщика, требуется теплый пол большей мощности. Иначе система не сможет должным образом прогреть воздух даже в небольшой лоджии. К решению проблемы нужно подходить комплексно, утеплять балкон и качественно делать отделку. В таком случае лоджия может стать отличным рабочим кабинетом с панорамным видом, — говорит Рамиль Турнов.

Реклама. ООО «Группа Теплолюкс»  LjN8K1Gvj

Манометр на Теплый пол в доме_Установка отопление без радиаторов батарей регистр Первый контурУлитка

Заказать сантехнику с бесплатной доставкой в нашем магазине по ссылке https://www.wildberries.ru/seller/472696 www.santrade56.ru Сегодня в видео: укладка теплого пола в помещении где нет и не планируются установка радиаторов отопления . Дополнительно устанавливаем манометр. Трубы выложены по схеме «Улитка»#теплыйпол #водянойтеплыйпол #отопление #монтаж #монтажтеплогопола #теплыйполсвоимируками #каксделатьтеплыйпол #сантехника #строительство #теплыйполэлектрический #водянойпол #ДневникСантехника #Сантрейд теплый пол, водяной теплый пол, отопление, монтаж теплого пола, теплый пол своими руками, своими руками, как сделать теплый пол, монтаж отопления, строительство, сантехника, теплый водяной пол, водяной теплый пол своими руками, теплый пол под ламинат, progress way, монтаж, теплый пол под плитку, сантехник, водяной пол, ремонт, тёплый пол, частный дом, теплый пол по грунту, трубы, теплый водяной пол своими руками, бишкек, теплый пол монтаж, труба, плюсы и минусы теплого пола, теплый пол плюсы и минусы, как сделать теплый, металлопластик, теплый пол без стяжки, полы по грунту, теплый пол в деревянном доме, теплый пол на деревянный пол, монтаж водяного теплого пола, отопление бишкек, сетка для теплого пола, семен кузнецов, гидроизоляция пола пленкой, теплый пол монтаж своими руками, укладка теплого пола, утепление пола, теплый пол процесс, радиатор, водяной, теплый пол электрический, теплораспределительные пластины, минусы теплого пола, арматурная сетка, дом, стяжка пола, пеноплекс, как сделать теплые полы, схема теплого пола, стяжка теплого пола своими руками, покрытие теплого пола, стяжка теплого пола по маякам, как сделать теплый пол с нуля, отопление своими руками, демпферная лента, экономия, совет, сшитый полиэтилен, теплый пол минусы и плюсы, водяное отопление, теплый пол под линолеум, трубы теплый пол, водяной тёплый пол, стяжка, монтаж теплого пола бишкек, труба для теплого пола, бетонный пол, распределительный коллектор, водяной теплый пол видео, pert, монтаж отопления в бишкеке, pex, ремонт квартир, коллектор, технотерм, регулировка теплого пола, теплый пол водяной, розанов александр, rozanovpro, термопоинт, теплый пол под деревянный пол, контур теплого пола, выбор труб тп, труба теплый пол, деревянный пол теплые полы, теплый пол на деревянном полу, обзор теплого пола, распределитель теплого пола, трехходовой вентиль, труба теплого пола, отопление тёплыми полами без радиаторов, стяжка теплый пол, модуль подмеса, тёплый пол без насоса, постелил дешевый ламинат на теплый пол, 4к видео, под паркет, отопление своими руками в частном доме, сухой теплый пол, теплоресурс, скоба якорная, труба pexa, нуршин, подключение бойлера косвенного нагрева к одноконтурному котлу, обвязка газового котла baxi, кононенко максим, тёплый пол от котла, подключение одноконтурного газового котла, тёплый пол без смесительного узла, конденсационный котел baxi, как утеплить дом, под линолеум, duo-tec compact, тёплый пол без радиаторов, холодно или нет с теплым полом, как сделать стяжку теплого пола, толщина стяжки теплого пола под плитку, толщина стяжки для водяного теплого пола, толщина стяжки теплого пола, как залить стяжку пола, как залить стяжку под теплый пол, как сделать, как сделать теплый пол своими руками, полусухая стяжка пола, теплый пол заливка стяжки, деревянный пол, стяжка теплого водяного пола своими руками, покрытие для тёплого пола, теплый пол под ковролин, теплый пол под керамогранит, теплый пол ламинатная доска, стяжка теплого пола, стяжка теплого пола толщина, стяжка теплого пола трещины, видео, стяжка теплого пола состав, dohowtv, тёплый пол своими руками, конденсат на окнах, плюсы и минусы теплого водяного пола, отопление теплым полом без радиаторов, теплый пол минусы, тепло ли без радиаторов теплый пол, отопление полом, теплые полы своими руками

Электрический теплый пол своими руками.

Видео, монтаж, устройство

Основные плюсы и минусы электрических полов

Перед тем, как сделать теплый пол своими руками, важно изучить все сильные и слабые стороны этого покрытия, для того, чтобы установленный теплый пол так чтобы они служили вам долго.

К несомненным достоинствам данного изделия можно отнести:

• Возможность использования теплого электрического пола, как в качестве основного источника тепла, так и в качестве вспомогательного;
• Ровный и главное правильный обогрев всего помещения;
• Широкий спектр применения в различных помещениях, от обычных жилых помещений до офисов;
• Теплый пол электрический органично сочетается со всеми видами отделочных слоев, например, плиткой, ламинатом, линолеумом;
• Допускается регулирование температурного режима и обогрева, как во всем помещении, так и в отдельных зонах;
• Устанавливаемый теплый пол данного типа не требует дополнительной установки специального оборудования;
• Для установки электрического пола не требуются специальные знания;
• Стелс. Монтаж электрических теплых полов производится под финишный слой, а значит, готовый контур полностью скрыт;
• Довольно длительный срок эксплуатации со всеми рекомендациями по эксплуатации.

Так как любое современное изделие, к сожалению, помимо плюсов, наделено и минусами, то при решении сделать электрический теплый пол своими руками необходимо их учитывать.

Как установить теплый электрический пол — пошаговая схема

Шаг 1: подготовка

Для начала все манипуляции с полом принято проводить только после того, как ремонт потолка и стен был завершенный. Монтаж следует производить на чистое основание и желательно, чтобы оно было максимально ровным. Поэтому все подметаем, затираем, а если надо, то и ровняем, хоть стяжку будем делать. Его качество важно для будущего настила, но и для прокладки кабеля очень желательна поверхность без перепадов. После этого нужно пройтись по контуру теплоизоляционной лентой толщиной не более 1 мм. Можно использовать любой искусственный материал. Таким способом утепляем стены от стяжки, которая в дальнейшем будет отапливаться. Принцип применения ленты можно увидеть в нашем видео. Естественно, плинтусы не должны вам мешать, но к этому времени вы едва успели их поставить.

Шаг 2: Изоляция

После гигиенических и выравнивающих процедур приступаем к укладке подложки из теплоизоляционного материала. Это нужно для того, чтобы тепло от кабеля шло вверх, равномерным потоком и ни в коем случае не нагревало потолок соседа снизу. В качестве такой основы используется специальный материал со светоотражающим серебряным покрытием. Для квартир, расположенных в многоэтажных домах, толщины такого утеплителя в 3-4 мм будет вполне достаточно. Материал фиксируется степлером и монтажной лентой. Главное, чтобы стыки между листами были минимальными, а сами они не перекашивались при монтаже. Кстати, если вы думаете об установке теплых полов с помощью кабельного обогревателя в частном доме, то можете взять более толстый утеплитель.

Укладка подложки из теплоизоляционного материала

Шаг 3: натяжка кабеля

Затем укладывается кабель, который фиксируется на поверхности теплоизолятора специальными хомутами. Здесь могут быть вариации. Так, например, одна технология предусматривает этап укладки гидроизоляционного слоя поверх теплоотражающего материала, по другой – на слой пластика укладывается нагревательный кабель, а сверху фиксируется полиэтиленовыми лентами. Другие виды работы вполне возможны, поэтому здесь можно сказать только одно: внимательно читайте инструкцию. И, конечно же, этот этап работы не остался без демонстрационного видео, посмотрите его.
Важно отметить, что если решено установить бронированный кабель, то проблем быть не должно, но при использовании одинарного нагревательного провода необходимо учитывать следующие параметры:

• шаг электрокабеля для теплого пола при монтаже должно быть 80–150 мм;
• расстояние от стены до провода — 50-100 мм, от водопроводных и газовых труб — 100-150 мм;
• Изгиб кабеля при монтаже не допускается менее 50 мм;
• соединения проводов всегда находятся в зоне заливки стяжки.

Шаг 4: стяжка

Далее следует заполнение кабельного нагревателя слоем стяжки, сразу напольным покрытием или влагоизоляционным слоем. Здесь нужно смотреть на многие факторы: диаметр провода, характеристики помещения, этажность, материал пола и так далее. По большому счету, на этом основные работы по монтажу вантового пола заканчиваются. Далее следует установка термостата и системы управления. Здесь есть свои тонкости, которые также указаны в технической документации, а как это будет происходить в общих чертах, смотрите в приложенном видео. Неизменно только одно правило: проверка работоспособности теплого пола длится около суток. Если все работает нормально, можно переходить к заключительной части.

Заливка кабельного нагревателя слоем стяжки

Также следует отметить, что при заливке стяжки может поджидать небольшой, но очень неприятный подвох: частицы воздуха, при нарушении пропорции веществ для приготовления раствора, могут образовываться «поры», что может негативно сказаться на кабеле, и он вполне может перегреться. Чтобы этого не произошло, некоторые хитрые строители при монтаже используют добавку в виде клея ПВА в пропорции 1 кг вещества на 1 мешок цемента. Благодаря такому «компоту» слой становится практически монолитным, а тепло, исходящее от ТЭНа, направляется строго по его прямому назначению.

Шаг 5: отделка

Осталась окончательная отделка. Если полы готовились под плитку, то производится окончательная заливка бетонной стяжки. Затем остается дождаться полного высыхания. Есть один неприятный момент: в зависимости от типа используемого для заливки материала ждать его застывания придется очень долго. Иногда это занимает от 20 до 30 дней! Но не ужасайтесь сразу, а просто просчитайте все варианты. Промышленность не стоит на месте, и, вполне возможно, скоро появятся материалы, благодаря которым стяжка сохнет гораздо быстрее. Наконец, наступает момент, когда уже можно делать финишное покрытие. Будь то плитка, линолеум, ламинат или ковролин – решать только вам.

Основные способы укладки электрического пола

Способы, как допустимо укладывать электрический теплый пол своими руками, делятся на три вида:

1. Непосредственная укладка в стяжку, а затем завершающий слой (кабельный подпольный отопление) установлен.
2. Укладка поверх стяжки под плитку (электроматы).
3. И прямая установка под напольное покрытие (полы с инфракрасным подогревом).

Вышеперечисленные виды исполнения позволяют укладывать электрический теплый пол в абсолютно разных помещениях вашего дома или квартиры.

Видео как уложить кабельный пол под стяжку:

Видео как установить нагревательный мат:

Электрический теплый пол своими руками. Видео, монтаж, устройство

Очень часто в современных квартирах в ванных комнатах устанавливают электрические полы, которые быстро и эффективно нагревают пол. Электрические полы представляют собой достаточно сложную инженерную конструкцию, включающую в себя нагревательный кабель, нагревательный мат, терморегулятор, теплоизоляцию и направляющие. По нагревательному кабелю передается слабый электрический ток. Под его действием кабель нагревается и начинает излучать тепло.

Подготовка основания

Когда делаем электрический теплый пол своими руками, важно тщательно подготовить основание.

На этапе подготовки основания проводим следующие мероприятия:

• Снимаем старое покрытие и ревизуем стяжку. В том случае, если требуется смонтировать инфракрасный тепловой пол и стяжка находится в удовлетворительном состоянии, то поверхность просто тщательно очищается от грязи и пыли. Если необходима установка проводного теплого пола, то без демонтажа старой основы не обойтись, так как для того, чтобы спрятать кабель, потребуется новая стяжка, а это «съест» высоту потолков.
• Следующий этап – укладка влагозащитного покрытия, в этом плане широко используется слой полиэтилена, но при желании допустимо использование своего варианта, например, рубероида. Далее на стены помещения крепится демпферная пленка. Гарантирует компенсацию теплового расширения при нагреве.
• Затем укладывается теплозащитный слой. Укладка этого слоя значительно снизит потери тепла через основание пола. Тип теплозащиты выбирается в зависимости от направленности помещения и типа основания.
• Если под полом находится неотапливаемое помещение, то толщина теплоизоляционного материала должна быть не менее десяти сантиметров, если под потолком устраивают теплый подвал или другие жилые помещения, то допустимо делать толщиной пять-два см.
• Далее, если укладывается кабельный тип теплого пола, то укладывается кабель с дальнейшей заливкой стяжки, а если просто необходимо выровнять поверхность, то делаются наливные полы или стяжка.

Какая технология обогрева кабельного пола?

Подсознательный страх, что, несмотря на все гарантии надежности, водяные теплые полы могут затопить если не вас, то соседей снизу, заставляет отдать предпочтение второму варианту. Сложнее всего монтаж, связанный с протяжкой электрогреющего кабеля. Здесь необходимо точно выдерживать расстояние между «ступенями» провода и обращаться с ним достаточно аккуратно, не допуская повреждения изоляционной оболочки и центрального провода. После укладки нагревательного элемента в соответствии с инструкцией его заливают бетоном (толщина слоя 3-5 см). Мощность электрического кабеля может быть до 18 Вт на 1 метр. Вот и все. Вербальное редактирование кажется простым и понятным.

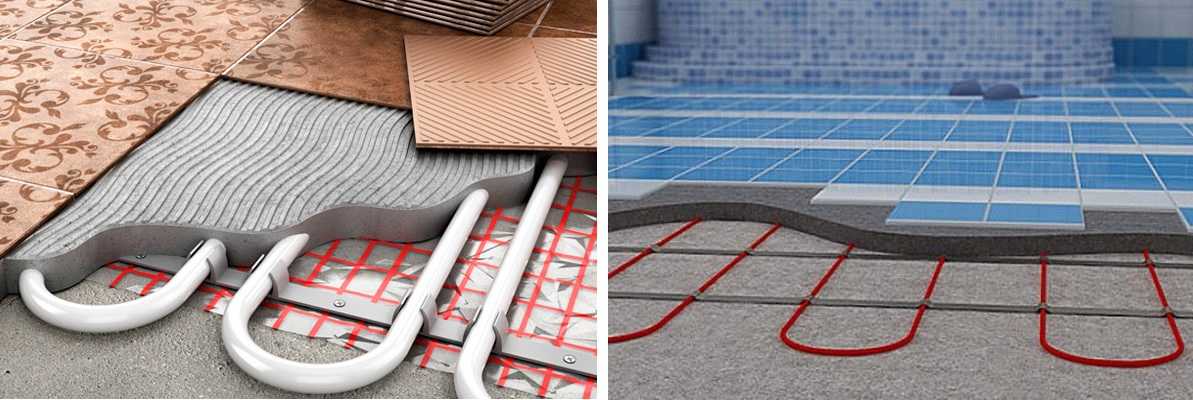

Полы с водяным подогревом

Провод можно использовать и с деревянным полом. При этом максимальная мощность системы отопления должна быть не более 10 Вт на метр.

Более современные технологии позволяют больше не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, измеряя линейкой сантиметры между витками. Установка теплых полов с армированной сеткой стала значительным прогрессом. Представляет собой широкую ленту из сотового материала, внутри которой змейкой проложен кабель. Удобство заключается в том, что вам не придется мучиться, разматывая катушку с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете куски ленты нужной длины, а затем соединяете концы электрического кабеля под сеткой. Такой теплый пол еще называют «матовым», потому что покрытия из скрепленных между собой армированных частей действительно создают своеобразный слой, похожий на мат.

Монтаж теплых полов с армированной сеткой

И, наконец, более позднее и, можно сказать, совершенное изобретение — инфракрасный пол. Он состоит из двух слоев полиэстера, между которыми находятся электрические нагревательные полоски из карбона. Пленка выглядит как солнечные батареи. Его толщина всего 0,5 мм, то есть чуть больше листа бумаги. Фиксируется как обычная наклейка на любой ровной поверхности. Это самый простой способ укладки, это по силам каждому из нас, и нет необходимости ждать, пока стяжка затвердеет. Настил уложен, и на него сразу можно поставить мебель. Еще одним преимуществом инфракрасного электрического теплого пола является то, что это наиболее экономичная и энергоэффективная альтернатива другим вариантам.

Монтаж элементов теплого пола

Грамотная расстановка элементов отопления предусматривает расстояние от стены 15 см, а от последующих отопительных приборов 10 см.

• Если выбран термокабельный пол, то кабель укладывается с выбранным шагом по всему помещению, крепится к основанию и подключается к сети и обязательная проверка мультиамперметром на правильность подключения, затем заливается стяжка.
• Если выбраны энергоматы или фольга, то их необходимо положить в местах, где не будет размещаться мебель и сантехника.
• Уложенные маты и инфракрасная пленка также подключаются к сети и проверяются на исправность.

Электрический теплый пол своими руками сделать несложно, особенно если это ИК-пленка. При монтаже пленка крепится к основе специальным скотчем, а нагревательные маты имеют свой клеевой слой.

При установке провода следите за тем, чтобы он не был натянут, а изгибы были ровными и без перегибов. Это обеспечит длительный срок службы пола.

После проверки правильности монтажа подключаемых систем можно приступать к монтажу финишного покрытия.

Алгоритм укладки нагревательных матов

В этой статье мы рассмотрели, как установить и как уложить теплый электрический пол. Зная все тонкости и нюансы, вы легко сможете провести эту процедуру без посторонней помощи.

Разновидности теплых полов

Если кто-то уверен, что понятие «теплый» (точнее — обогреваемый) пол появилось недавно, то пусть приготовится удивиться: системы таких покрытий были известны еще в доисторические времена. Так, например, одно из первых упоминаний относится к Древнему Риму. Знаменитые бани, известные с 5-го класса средней школы, были оборудованы подобным каменным покрытием, в котором по каналам циркулировал горячий воздух. Такими изобретениями могут похвастаться и всемирно известные русская и турецкая бани. Но у нас не древность, а время новых технологий, а потому способы утепления пола в нынешних квартирах ушли далеко вперед.

Система обогрева

Сегодня никто не будет протягивать трубы под паркет и наполнять их паром. Идея, представленная древними, изменилась и существует как теплый пол с циркулирующей водой или нагревательным кабелем. Вкратце, водяная система отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип работы такой же, как и у обычных чугунных радиаторных батарей, устанавливаемых под окнами. Кстати, подключение к центральному отоплению — одна из функций этого этажа. Второй способ повысить температуру под ногами — электрический нагревательный кабель. Остановимся на его описании, разберем, как происходит установка, не обойдемся и без многочисленных видеороликов.

Устройство и принцип действия

Любой электрический пол в самом общем случае представляет собой многослойную конструкцию. Может включать в себя слой теплоизоляции, базовый слой, установленные нагревательные элементы, армирующий слой , на который укладывается напольное покрытие. В зависимости от используемых в системе элементов, места ее монтажа и ряда факторов имеет свои особенности в послойном устройстве электрического теплого пола.

Выделение тепла происходит в результате прохождения электрического тока через распределенные нагревательные элементы с высоким удельным сопротивлением. Такие термоэлектрические нагреватели изготавливаются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей , пленок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, вырабатываемое в результате преобразования электроэнергии в резистивные нагреватели (кабели, стержни, пленки), легко регулируются. Для этого в системах используются автоматические и ручные термостаты. Одним из преимуществ теплых электрических полов является простота автоматизации контроль температуры. Возможность запрограммировать работу теплого пола в любое время, значительно повышает комфортность его эксплуатации.

Использование автоматических блоков позволяет значительно (до 50%) повысить КПД энергопотребления. Однако ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также обеспечивает значительную (не менее 30%) экономию электроэнергии.

Технология и видео процесса монтажа электрических теплых полов пленочного типа

Пленочные инфракрасные обогреватели сочетают в себе максимальный набор положительных характеристик: просты в монтаже, быстро прогревают помещение, энергоэффективны. Основное преимущество заключается в том, что при использовании в качестве финишного покрытия ламината, линолеума, ковролина и других быстромонтируемых материалов систему можно сразу ввести в эксплуатацию.

Технология монтажа пленочного нагревателя:

1. Подготовить распределительную коробку для установки термостата и выточить паз в стене.
2. Очистите и при необходимости выровняйте пол.
3. Уложить теплоизоляцию на основе полипропилена или металлизированной пленки ( алюминиевая фольга не допускается! ) отражающим слоем вверх, закрывая стыки строительным скотчем. При формировании электрического пленочного теплого пола отзывы настоятельно рекомендуют оценивать состояние основания. Если пол мокрый, следует сделать гидроизоляционный слой из ПЭТ-пленки, и только потом покрыть теплоизоляцией.
4. Нарежьте полосы утеплителя определенной длины (не более 10 м), отступив от стен на 200-300 мм. Резка допускается только по линии разграничения (штриховая) с последующей изоляцией медных контактов.
5. Установить планки в рабочее положение: медные шины соприкасаются с теплоизоляцией (смотрят вниз), полосы не накладываются друг на друга и не пересекаются (расстояние между ними около 100 мм).
6. Закрепите нагревательные элементы лентой.
7. Установите заклепки на соединительные провода — всегда под фольгой (полосы соединяются параллельно). Конфигурация заклепок и тип приспособления для их зажима определяются конкретным производителем.
8. Соедините соединители медными шинами и изолируйте стыки битумной лентой.
9. Подсоедините блок к термостату. Подключать пленку теплый пол электрический видео рекомендую только после замера сопротивления и зарисовки схемы расположения нагревательных элементов. На этом этапе также можно оценить мощность установки, которая должна быть на 20 % ниже максимально возможной нагрузки термостата: P = U2 / R, где U — напряжение, 220 В.
10. Датчик температуры установить непосредственно под нагревательной лентой, желательно в наименее нагруженном месте (провода можно спрятать под теплоизоляцию, предварительно заклеив скотчем).
11. Проверка системы.
12. Укладка финишного слоя. При укладке ламината, линолеума или ковролина рекомендуется гидроизолировать нагревательные элементы толстым полиэтиленом (около 80 микрон) или постелить подложку. Перед укладкой плитки сетку следует монтировать поверх пленочного утеплителя, закрепляя ее в местах, где нет полос.

Сооружая своими руками электрический теплый пол на основе пленочных ТЭНов, следует учитывать :

• Запрещается нарушать целостность графитовых элементов!
• При укладке ламината или линолеума необходимо выдерживать зазор между стеной.
• Установка полос под мебелью и другими предметами, особенно при использовании податливого финишного покрытия, настоятельно не рекомендуется.
• После укладки плитки запрещается включать функцию обогрева в течение трех недель.

Установка электрического пола

Прежде чем приступить к установке нагревательных элементов, необходимо составить на бумаге план установки, на котором оптимально распределить нагревательные кабели и элементы. Необходимо учитывать особенности помещения, расстановку мебели и сантехники, места прокладки труб, электрокоммуникаций и другие детали. Необходимо распределить нагревательные элементы по тем зонам, в которых они будут наиболее эффективны. После того, как макет продуман на бумаге, необходимо воплотить его в жизнь. Терморегулятор следует разместить на стене в удобном месте. От него проложены электрические кабели и проложен провод с датчиком температуры. Если в ванной установлен теплый пол под плитку, необходимо предусмотреть заземление. Первый слой – отражающая теплоизоляция, отражающей стороной вверх, после чего на стены укладывается слой гидроизоляционной пленки с небольшим нахлестом. Краевой утеплитель устанавливается по периметру пола.

Перед прокладкой необходимо проверить работоспособность электрического кабеля и всей системы. Элементы теплого пола крепятся специальной крепежной лентой. Ленточные инфракрасные полы укладываются поверх слоя утеплителя и фиксируются клейкой лентой.

После прокладки и подключения кабелей необходимо проверить работоспособность системы, изоляцию и измерить сопротивление системы с помощью специальных приборов. Далее делается бетонная стяжка. Это самый простой способ сделать теплый бетонный пол.

Особенности расчета

Перед тем, как сделать электрический теплый пол, следует определиться, будет ли система использоваться как основной или дополнительный источник тепла. От этого напрямую зависит расчет. Если обогрев пола дополнительный, то требование будет одно – мощности должно хватать для прогрева пола до комфортного уровня температуры. Как правило, это +29 градусов. Но если установка будет использоваться для основного отопления, тепла должно хватить, чтобы компенсировать теплопотери здания. Расчеты здесь незаменимы. Расчет электрического теплого пола можно выполнить двумя способами.

Первый способ расчета электрического теплого пола

Суть первого заключается в том, что сначала определяются теплопотери квартиры с учетом ряда факторов. Например, тип остекления, размер окон, площадь, материал и толщина наружных стен — все это влияет на потери тепла в помещении. Различные строительные материалы имеют разную степень теплоотдачи. Конечно, такой расчет сложен. Но с другой стороны, он самый точный.

Важно помнить, что обогреваемая поверхность должна составлять не менее 70% площади помещения. Там, где планируется разместить мебель, крупную бытовую технику, ТЭНы прокладывать нельзя. И это тоже следует учитывать при расчетах.

Чтобы провести правильный расчет теплого электрического пола — онлайн-калькулятор будет очень кстати. Вы также можете обратиться за помощью к специалистам.

Второй метод расчета

Второй вариант расчета несколько проще. Проводится по среднестатистическим данным. Так, для основного отопления всех комнат в доме необходимая мощность составляет 180 Вт/м2. Но, если в качестве дополнительного источника тепла предполагается установка теплого пола, то показатели будут отличаться для разных помещений. Так, для жилых комнат, кухни, расположенных на первом этаже, а также для санузла необходимая мощность 140-150 Вт/м2. Если жилые комнаты и кухня на втором этаже и выше, необходимая мощность будет чуть меньше – 120-130 Вт/кв.м. Для балкона значение составляет 180 Вт/м2.

Для расчета теплого электрического пола необходимо площадь, не занятую предметами мебели, умножить на указанную норму. В результате получается максимальная потребляемая мощность, необходимая для того, чтобы качественно и качественно прогреть пол.

Как запрограммировать термостат SmartStat для теплого пола

Программирование автоматических настроек для оптимального обогрева и эффективности

---

Программирование термостата SmartStat для обогревателя WarmlyYours Системы теплых полов просты. С этим термостатом вы сможете запрограммируйте свои полы на подогрев, когда вы хотите, чтобы они были теплыми, например, просто перед тем, как проснуться и до того, как вы вернетесь домой с работы, а также для того, чтобы сэкономить деньги и электричество, вы можете запрограммировать их на отключение, пока вас нет. С использованием Эти программируемые настройки — идеальный способ персонализировать свой роскошный полы с подогревом.

---

Стенограмма видео

Снимите лицевую панель с базового блока и найдите три переключатели на задней панели лицевой панели. Для правильной работы дисплея и системы теплого пола, все три переключателя должны быть в положении «Вверх». Установите лицевую панель. Откройте боковые панели на термостате и установите «Вкл. Режим ожидания» в положение «Вкл.». Нажмите кнопку «День» столько раз, сколько необходимо для установите термостат на нужный день. Нажимайте кнопки «часы» и «минуты», чтобы установить правильное время. Часы PM отображаются с PM слева от времени. Для AM такой аннотации нет.

Если вы не хотите оставить термостат включенным температура 24/7, вам нужно будет настроить периоды нагрева. Вы можете запрограммировать до четыре периода в день. По умолчанию этот термостат настроен на работу в периоды потепления с понедельника по пятницу, то есть с 6:00 до 8:30, а второй один с 17:00 до 23:00 и только один период потепления, суббота и воскресенье, 6:00.

до 11 вечера.

Чтобы изменить расписание, вам необходимо ввести режим программирования. Нажмите «Программировать». На экране появится дом с номером. один внутри. Это начало первого периода потепления. Чтобы запрограммировать то же самое установки для каждого дня недели, нажмите и удерживайте «День» в течение трех секунд. Все семь дней появится на экране.

Используйте кнопки «Час» и «Минута», чтобы выбрать время начала периода первого потепления. По умолчанию установлено 6 утра. Нажмите «Программа» кнопку, чтобы показать второй дом с номером два внутри. Если вам требуется только один период каждый день, вы пропустите настройку, нажав кнопку «Очистить». С помощью кнопок «Час» и «Минута» выберите время окончания первого прогрева. период. Время по умолчанию установлено на 8:30 утра.

Нажмите «Программировать», чтобы показать третий дом с номером три внутри. Если вам требуется только один разогрев в день, вы пропустите этот параметр, нажав кнопку «Очистить». Используйте «часы» и «минуты» кнопки для выбора времени начала второго периода прогрева.

По умолчанию установить в 17:00. Нажмите «Программа», чтобы показать четвертый дом с номером четыре. внутри. С помощью кнопок «Час» и «Минута» выберите время окончания Второй отопительный период. По умолчанию 23:00. Нажмите кнопку «Возврат режима», чтобы показать значок часов, указывающий, что термостат теперь находится в автоматическом режиме.

Во время программ термостат будет работать на температура комфорта. Между периодами программы термостат будет устанавливать температура возвращается к экономичной температуре. Настройка комфорта по умолчанию температура пола 82°F. Чтобы изменить эту температуру, используйте кнопки «Вверх» и Кнопки «вниз» для достижения желаемой температуры и немедленно нажмите и удерживайте кнопку «Комфорт» в течение трех секунд. Еще через пять секунд ток снова будет отображаться температура пола.

Настройка экономии по умолчанию — температура пола 60°F. Чтобы изменить эту температуру, используйте кнопки «Вверх» и «Вниз». желаемой температуры и сразу же нажмите и удерживайте кнопку «Эконом» в течение три секунды.

Еще через пять секунд текущая температура пола будет снова отображаться.

Обычно предпочтительная комфортная температура составляет от 80°F. и 85°F. Если вы выберете экономичную температуру, которая намного ниже, чем комфортная температура, термостату потребуется больше времени, чтобы достичь комфортной температуры. температура. Экономичная температура от 70°F до 75°F гарантирует, что термостат быстро вернется к комфортной температуре во время использования относительно мало электроэнергии.

Каждая установка отличается из-за основания, напольное покрытие, изоляция, воспринимаемый уровень комфорта и т. д., и все зависит от конечному пользователю, чтобы найти их наиболее благоприятные настройки. Термостат можно переключать между ручным и автоматическим режимами, нажав кнопку «Возврат режима». Руководство режим обозначается значком руки, а автоматический режим — значком часов.

Настройки времени и температуры будут соблюдаться только в автоматический режим. В ручном режиме термостат будет держать температуру постоянным на любом уровне, который был установлен с помощью кнопок «Вверх» или «Вниз».
