чертежи, требования к конструкции, материалы и технология кладки

Стремительный XXI век отличается большими напряжениями на работе, стрессовыми ситуациями в общественной жизни. Чтобы уменьшить их негативное воздействие на организм, нужно иметь место, где забываются неприятности и на первый план выступает тишина и вечность. Таким уголком релаксации может стать уютное кресло у камина, где можно посмотреть на пляшущие огоньки пламени, послушать потрескивание поленьев и подумать о чем-то дорогом и незабываемом.

Если нагрянет шумная компания, открытый огонь камина будет соучастником шуток и веселья, соберет около себя сослуживцев и друзей. Такой романтический очаг обязательно придется к месту в любом большом особняке и маленьком дачном домике.

• Преимущества углового камина
• Строительные требования к элементам конструкции
  • Фундамент
  • Топочная часть
  • Дымоход
• Расчет материала
  • Песок
  • Кирпич
  • Раствор
• Последовательность кладки камина из кирпичей
  • Устройство основания
  • Кирпичная кладка
  • Дымоход

Многие владельцы жилья решают приступить к созданию углового камина своими руками, при этом не потратив средств на оплату услуг дорогостоящего специалиста и сделав конструкцию в соответствии со своими пожеланиями.

Преимущества углового камина

• в плане дизайна помещения угловая конструкция открывает новые возможности для оформления интерьера, она не выступает на первый план, но служит базовой основой для остальных отделочных элементов;
• очень актуален угловой вариант камина для небольших домиков, такая модель не требует излишнего места и служит основным обогревательным очагом жилого помещения;
• в уже готовом помещении выполняется строительство углового камина без перестройки существующих конструкций, чего нельзя сделать, если хозяин выбирает встроенный вариант.

Чтобы очаг радовал хозяина и его домочадцев холодными зимними вечерами, он должен быть эстетически оформленным, не выделять в пространство комнаты дыма и других продуктов горения и быть достаточно мощным для обогревания воздуха.

Строительные требования к элементам конструкции

Фундамент

Основание рассчитывается так, чтобы оно выдерживало нагрузку от камина. Некоторые модели весят от половины до целой тонны в зависимости от габаритных размеров. Фундамент камина выполняется самостоятельной конструкцией, которая не зависит в работе от основания здания. Глубина заложения принимается от 30 до 40 см. Верх основания делается из расчета ниже уровня пола на высоту кирпича.

Топочная часть

Чтобы рассчитать оптимальный объем камеры для сжигания топлива, замеряют объем комнаты (перемножают ширину, длину, высоту помещения) и делят на 50. Высоту и ширину топочной камеры принимают 2:3, глубина составляет половину или третью часть высоты с сохранением заданных параметров объема. Для лучшего отражения тепловых лучей внутри топки устанавливают металлический лист из нержавейки, иногда его отклоняют для изменения угла теплового потока. Нижнее основание топки устраивают выше пола на 30 см по требованиям пожарной безопасности. Внизу желательно устройство порога, для предотвращения выпадения топлива или продуктов сгорания. Такой карниз можно обыграть, как дополнительный декоративный элемент.

Дымоход

• чтобы в камине была сильная тяга, площадь круглого отверстия для выхода дыма выполняют меньше от 8 до 15 раз, чем основание топочной камеры;
• дымоход на своем пути наружу не должен иметь более трех поворотов;
• общая высота трубы составляет не менее 5 м;
• труба выполняется из кирпича или предусматривают совмещенный вариант, когда в декоративную кирпичную кладку вставляется стальная труба для отвода дыма.

Все размеры и требования должны быть изложены в чертеже камина, который станет отправной точкой для начала строительства. Чертежи выполняются собственноручно с привязкой к существующим условиям. Фото вариантов оформления фронтона можно найти в специализированных каталогах.

Расчет материала

Подсчет необходимого количества кирпичей ведется в точном соответствии с чертежами камина и порядовки кладки. Такие схемы разрабатываются предварительно, и при выполнении работ нужно их строгое соблюдение.

При подсчете количества штук половинки и трехчетверки, указанные в схеме, считаются за целый кирпич. Полученное число умножают на коэффициент 1,2 для учета брака и повреждения при перевозке.

Швы выполняют не более 3 мм, такая кладка требует ведра раствора на 100 кирпичей.

Песок

Карьерный песок используют для приготовления кладочного раствора для топки, свода и нижнего отдела трубы. Для строительства других частей камина допускается использование речного и морского песка.

Перед закладкой в раствор песок обязательно просеивается через сетку с отверстиями не более 3 см и промывается под напором воды через сито из мешковины.

Кирпич

Для ответственных мест камина таких, которые нагреваются до высоких температур, используют огнеупорный материал. Остальная кладка требует применения обыкновенного керамического глиняного кирпича.

Если предусмотрен арочный свод, для него приобретают клинчатый кирпич, который допускается сделать самостоятельно из шамотного кирпича, обточив его до нужной формы.

Для кладки каминов из кирпича не применяют силикатный кирпич из-за его особенности впитывать влагу.

Не рекомендуется класть пережженный кирпич темно-коричневого цвета или недостаточно обработанный бледно-розового цвета. Допускается его применение при строительстве штучного фундамента и первого ряда камина не более 20% от общего количества.

Раствор

Для кладки топочной части и трубы применяют глинистый раствор, который является родственным составу кирпича и расширяется вместе с ним в одном режиме. Добавление песка в раствор осуществляется в зависимости от проведенного испытания глины на жирность.

Для кладки основания, боковых поверхностей, низа камина используют раствор с добавлением цемента из расчета 1 кг на ведро раствора.

Глину замачивают в воде до полного намокания в течение недели, каждый день перемешивая ее. После этого добавляют песок и замешивают раствор для кладки своими руками.

Допускается применение современных готовых сухих смесей для кирпичной кладки печей, которые просто размешивается с водой. Описание свойств различных сухих смесей, их назначение и фото внешнего вида упаковки можно найти в магазинных каталогах.

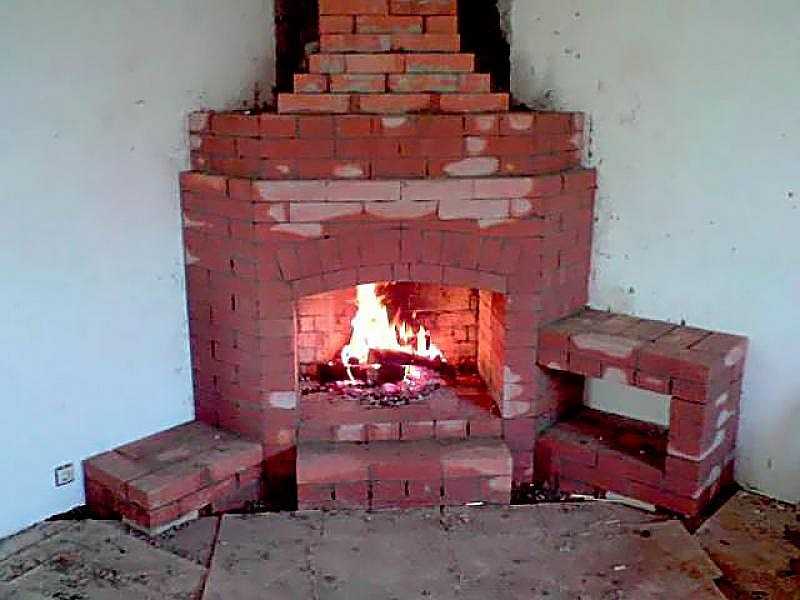

Угловые камины из кирпича

Последовательность кладки камина из кирпичей

Устройство основания

Если в помещении выполнен пол, разбирают его участок в месте расположения будущего камина. Если есть подпол, устраивают деревянную опалубку для заливки бетона по размеру на 5 см больше, чем размер основания камина по проекту.

На дно насыпают слой щебня, перемешанного с песком для уплотнения грунта и трамбуют его. Заливку бетона выполняют на 10 см ниже существующей поверхности пола. Бетон засыпают толстым слоем опилок и увлажняют, чтобы не происходило образование трещин. По истечении недели их убирают и снимают опалубку.

Фундамент изолируют от кирпичной кладки двумя слоями рубероида, чтобы не происходила передача влажности от почвы через бетон на тело камина.

Кирпичная кладка

Первый ряд кирпичей кладется без применения раствора. От правильности его расположения зависит сложность дальнейшей работы. Обязательно выверяют прямые углы, горизонтальность рядов и промеряют ровность диагоналей. Первый ряд должен поднять кладку на уровень пола.

Кладка дальнейших трех рядов ведется сплошная и составляет основание камина, а с четвертого начинают оформление топочного узла. Все ряды укладываются по чертежу камина из кирпича, постоянно проверяется горизонтальность и вертикальность работы, чтобы не допустить перекосов. Кирпичи укладываются с перевязкой швов.

Высота дальнейшей кладки топочной камеры происходит по схеме и зависит от принятого объема внутреннего пространства камина. Стенки топки выполняют из шамотного огнеупорного кирпича. Закрепляется стальной лист при кладке, он служит отражателем.

Камера, в которой собирается дым перед отправкой его наружу в трубу, выполняется высотой в 5–6 кирпичей.

Кладка трубы из кирпича своими руками ведется на всю оставшуюся высоту до потолка помещения. При выполнении лицевой поверхности камина применяется отборный декоративный кирпич, если не предусмотрена иная отделка стен.

Металлическую топочную рамку для камина крепят своими руками при помощи закладных металлических деталей, которые вставляют в швы кладки и заделывают раствором. Элементы выполняют из полосок стали толщиной не менее 3–4 мм. Можно использовать отожженную проволоку, диаметр которой не меньше, чем 2–3 мм.

Дымоход

• в декоративную кирпичную трубу углового камина можно вставить сандвич из стальной трубы для дымохода. Это делается потому, что кирпич плохо работает в условиях агрессивной дымовой среды и быстро разрушается. Комбинированный дымоход прослужит намного дольше. Чистка выполняется в более комфортных условиях;
• при выводе металлических труб наружу через отверстие в стене, предусматривают изоляцию. Если стена сделана из камня, кирпича или бетона, то достаточно задуть отверстие монтажной пеной для наружного применения. При прохождении через деревянные стены, труба оборачивается двумя слоями асбеста, а только потом изолируется;
• при кладке трубы используют раствор с добавлением цемента. При работе после каждого нового ряда обязательно протирают внутреннюю поверхность трубы
  , удаляя выступивший раствор. Штукатурка труб не выполняется;
• высота трубы на кровле зависит от конька, чем ближе к нему расположение, тем дымоход выше. В любом случае труба выполняется не ниже, чем 50 см от поверхности кровли. Это правило касается и плоских крыш.

Кладка камина своими руками принесет много удовольствия хозяину и его помощникам, которые с удовольствием сделают фото всего процесса кладки. Унылые зимние вечера будут разбавлены теплом живого каминного огня и неспешной дружеской беседой при потрескивании дров.

чертежи, схема, фото и видео пошаговая инструкция

Традиционным местом, где собиралась вся семья по вечерам во все времена, был очаг с открытым огнем. Все меняются, и в наши дома приходят современные технологии обогрева, однако, даже они не могут в полной мере компенсировать те позитивные чувства, которые мы испытываем, получая тепло от потрескивающих поленьев.

Эти традиции способствуют тому, что даже в домах, построенных в XXI веке, собственники жилья стараются сделать пристенный или угловой камин своими руками. Выбор последней конструкции не случаен, так как она обладает большим количеством преимуществ по сравнению с другими подобными моделями.

Кто-то из владельцев домостроения вызывает опытных специалистов, чтобы получить в своем доме угловой камин из кирпича, а кто-то самостоятельно берет инструменты и материалы, и получает достойный результат в виде надежного, четко функционирующего обогревательного устройства. В любом из этих вариантов есть общие достоинства:

• благодаря угловому размещению удается сделать акцент не на центральных классических элементах комнаты, а перенести его в сторону оформленного угла, где для него легко подобрать оригинальную отделку и гармонично вписать в общий стиль интерьера;
• для небольшого помещения актуальность камина углового из кирпича заключается в том, что он занимает немного места, при этом проект углового камина из кирпича является вполне функциональным, и в этом жилье он будет выполнять работу основного источника тепла

• необходимо знать перед тем, как сложить камин своими руками, чертежи позволяют его вписать в уже готовое помещение без существенной перепланировки здания;
• модель получится компактной, а затраты материала окажутся немного меньше, чем для строения посредине помещения;
• сделать угловые камины своими руками по размерам и чертежам смогут даже новички, за счет того, что схема порядовка достаточно простая, а возможные огрехи легче скрыть за декоративным наружным покрытием.

Радость от созерцания очага обеспечивается не только созерцанием топки, но и конструкции в целом. Для этого необходимо правильная облицовка камина своими руками, пошаговая инструкция должна быть разработана заранее. Также через качественную вентиляцию наружу будут уходить дым и продукты горения.

Создание проекта

Желательно планировать камин угловой своими руками и пошаговую инструкцию его постройки во время постройки дома. На стадии закладки фундамента легче подобрать зоны для него и сформировать прочную основу. Также происходит строительная увязка фундамента камина и фундамента дома, что снижает вероятность возникновения щелей или отхода стен друг от друга.

Чтобы камин угловой своими руками по пошаговой инструкции выкладывать, необходимо начинать проектирование с оформления его на бумаге в виде рабочего эскиза. Определившись с местом, делаем наброски в масштабе с учетом расположения основных элементов в трех проекциях.

Нижняя часть устройства камина по чертежу, как правило, содержит зольник, а также туда может быть вынесен дровник для заготовки топлива и высушивания поленьев. Боковые зоны выкладываются полыми тумбами или полками, которые могут быть использованы в функциональных целях или в виде декоративных элементов.

Форма камина углового, своими руками собранного, отличается оригинальностью. Встречаются модели, в которых за основу взят прямоугольник, или трапеция, или квадрат. Также наружная часть декорируется полукруглой аркой, визуально увеличивающей габариты конструкции. Подбирая комфортный проект, допускается установка в камины своими руками (видео есть на нашей странице) металлической топки, имеющей распашные дверцы из жаропрочного стекла.

Что понадобится для сборки

Необходимо прочертить каждую деталь и обосновать ее наличие в общей схеме. Таким образом удастся правильно провести расчет расходных материалов.

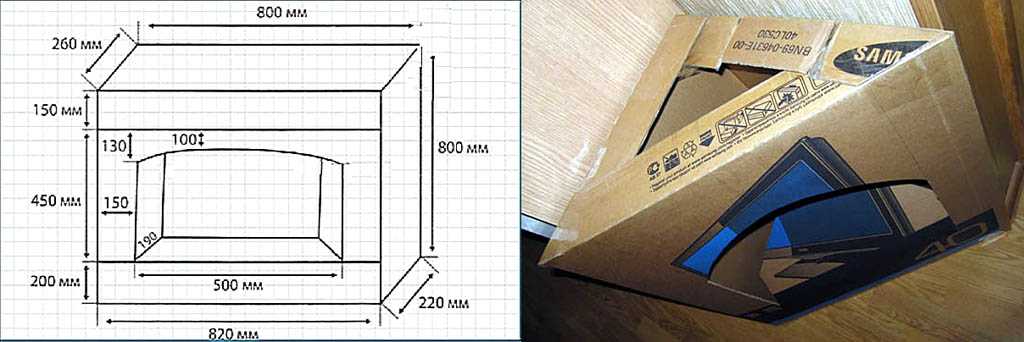

Чертежи

Чертеж нужен не только для того, чтобы рассчитать количество строительного материала и понять, как вписывается конструкция в дом, но и чтобы правильно ее построить. Поскольку речь идет о реальном очаге, очень важно построить камин так, чтобы в помещение не попадал угарный газ, и в целом эксплуатация была безопасной.

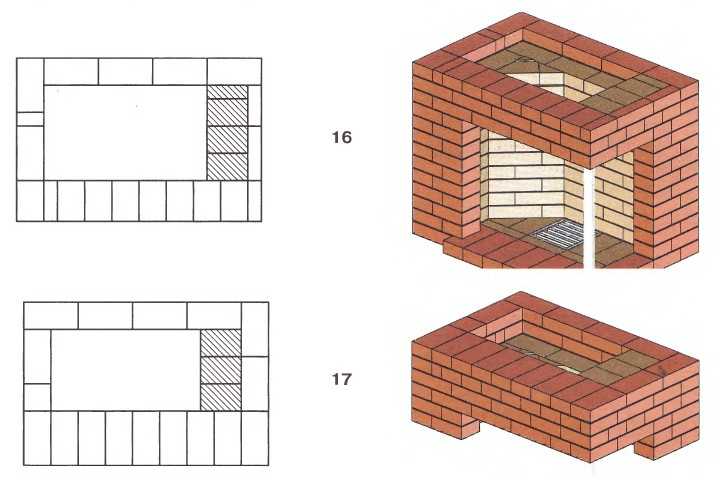

Любой из представленных ниже чертежей – это, прежде всего, порядовка, которая позволяет определить порядок кладки кирпичей. Она же позволяет точно просчитать их количество, чтобы в дальнейшем не было перебора или недобора.

Если ранее вы никогда не занимались кладкой каминов или печей, лучше этот процесс доверить опытному мастеру. Даже в виде консультации такая помощь не будет лишней.

На рисунке показа пример порядовки углового камина – нижнего его ряда. По схеме:

• пустой прямоугольник — целый кирпич;
• одна диагональ — ¾ кирпича;
• две диагонали – ½ кирпича.

Для подсчета общего количества считаете целый, ¾ и ½  как целые кирпичи, после чего прибавляете еще 10-15% от общего количества, чтобы был запас на брак.

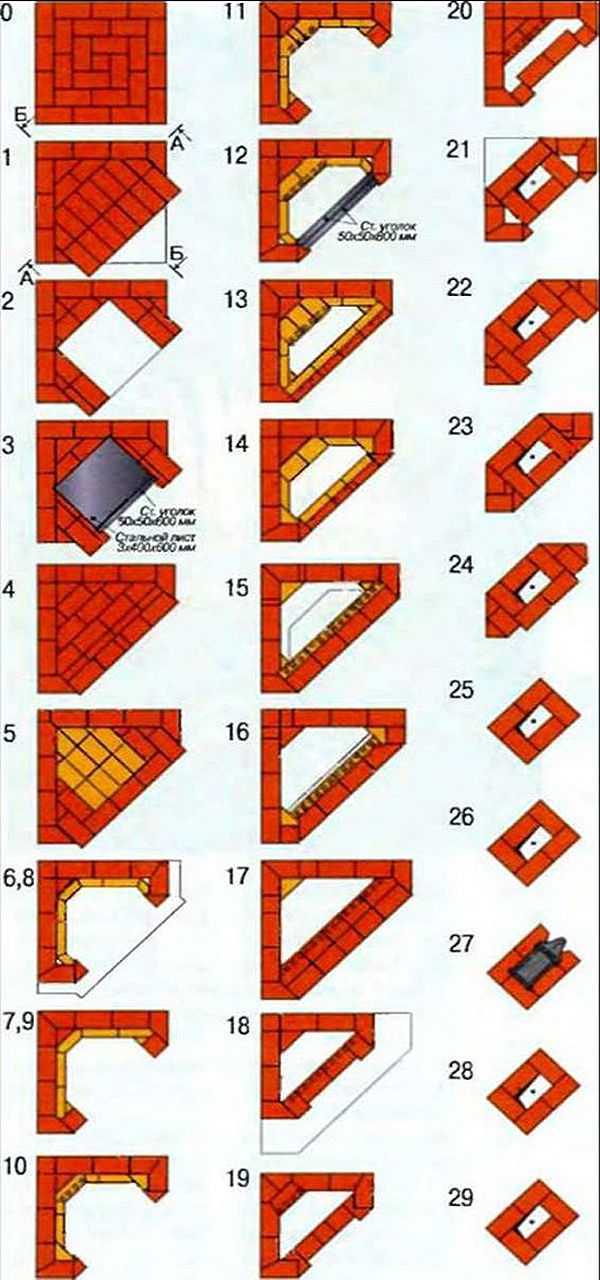

Два варианта полной порядовки







Еще одна порядовка





Проведение расчетов

Осуществлять расчеты необходимо после того, как выбран тип камина, подобрана кладка камина своими руками, а также зафиксированы габаритные параметры. Примерные расчеты будут такими:

• В расчете помещений со стандартной высотой потолка берется соотношение площади отверстия топки к габаритам комнаты, как 1х50. Соответственно для помещения 5х4 м подойдет площадь топки в 0,4 кв.м, так как 20 кв.м соотносится с 0,4 кв.м, как 1 к 50.
• Для высоты топливной зоны наиболее популярным является коэффициент 0,3. Его применяют по отношению к ширине топки.
• Чтобы определить глубину топочной области, высоту делят пополам или берут немного больше половины. Нужно учитывать, что задняя стенка будет приближаться к фронтальной части, начиная с трети высоты от пола. Небольшой наклонны угол обеспечит лучшую теплоотдачу.
• Дымовое отверстие также участвует в пропорциональной зависимости углового камина, своими руками пошаговая инструкция начерченная даст представление о необходимых пропорциях. Отверстие для дыма даст эффект при площади в 8 раз меньшей, чем топка.

Поднимаясь по топливнику, дым попадает в дымовую камеру. Там присутствует технологический элемент, блокирующий вылет искрящихся частиц и сажи по сквозному отверстию, а дым не возвращается в комнату. Такая камера заканчивается задвижкой встроенной своими руками, камины неработающие в холодное время она уберегает от выветривания остатков тепла через дымоход. Холодный воздух не проникает внутрь здания.

Наружные габариты также нуждаются в расчетах. Они позволят уточнить, впишется ли планируемый объем в отведенное пространство. Для этого берется габаритный размер кирпича 12 х 25 х 6,5 см. При этом на шов между ними отводится дополнительно 5 мм.

Процесс постройки

На представленном видео камин своими руками выложенный состоит из нескольких уровней. К базовому относится фундамент, далее кирпичная кладка топки и основной зоны, а затем возводится дымоход.

Фундамент

В котлован 30-40 см засыпают гравийно-щебневую смесь, а вверху делают цементную стяжку 5-6 см с армированным усилением. Далее кладется сплошной слой кирпича. Верхняя поверхность такой кладки должна получиться в уровень пола, где будет стоять камин.

Топочный модуль

Расчет топки проводится из описанного выше алгоритма. Во фронтальной нижней части топки укладывают ряд кирпича. Он выполняет роль порожка, предотвращая выпадение частичек жара за пределы топки.

Дымоход

Не желательно допускать наличие более трех поворотов для дымохода, чтобы не затруднять тягу. Высота трубы должна быть более пяти метров для одноэтажной постройки. Каркас ее выкладывается кирпичным, но допускается в кладке присутствие металлической трубы, через которую отводится дым.

Параметры берутся из заранее подготовленного чертежа. Он должен иметь реальную привязку к условиям комнаты.

ВИДЕО: Как правильно построить угловой камин
