Из этой статьи вы узнаете:

• Каких правил нужно придерживаться при разводке электрики в доме
• Как правильно производится и из каких этапов состоит разводка электрики в доме
• Какие инструменты нужны для разводки электрики в доме
• Как составляются проект и схема разводки электрики в доме
• Какой тип проводки выбрать лучше всего: открытую или скрытую
• Как узнать общую мощность приборов
• Как сделать разводку электрики в доме своими руками
• Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ.

Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.

4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.
5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.

6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».

10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.

Читайте также: Варианты отделки загородного дома снаружи и внутри

Разводка электрики в доме: план действий

1. Определяем тип ввода: он может быть однофазный (220 вольт) или трехфазный – 380 вольт.

В частный дом возможен ввод и однофазного, и трехфазного электричества.



Разница заключается в возможности включения в трехфазную сеть более мощных приборов, например, отопительных электрических котлов или небольших токарных станков для гаражной мастерской при доме. При этом стоит учитывать, что в дом площадью 100 квадратных метров, не отапливаемый электричеством, достаточно будет провести однофазную сеть. При вводе в дом сети 380 вольт правила монтажа электроприборов и электропроводки жестче, это связано с тем, что более высокое напряжение опаснее для жизни человека при поражении электрическим током.

2. Разработка схемы и расчет мощности, подача документов на получение проекта.

Несмотря на заявленную вами мощность в 15 киловатт, в проекте в итоге вы можете увидеть, что вам выделили всего 5 киловатт мощности. Это связано со многими факторами, конкретную причину необходимо выяснять в местных организациях по электросетям.

3. Подбор согласно проекту подходящих комплектующих: кабелей, электросчетчиков, розеток, расходных материалов.
4. Ввод электричества от столба в дом. Он может быть двух видов – воздушный или подземный. Осуществляется это мероприятие специализированной организацией. Устанавливается автомат ввода и счетчик.
5. Установка распределительного щитка и ввод электричества в дом.

6. Прокладка кабелей от щитка по дому, установка розеток и выключателей.
7. Формирование контура заземления, а также его подключение.
8. Проверка системы, тестирование электрической схемы дома или квартиры.
9. Подключение электричества и пользование им.

Выше перечислены лишь базовые пункты плана подключения дома к электросети, в каждом конкретном случае могут быть свои нюансы, но в начале всегда необходимо получение проекта и технических условий на подключение. От подачи документов до выдачи технических условий может пройти полгода, поэтому необходимо делать это заранее, еще до начала активного строительства дома.

Рекомендуемые статьи по данной теме:

• Ремонт гостиной на даче
• Установка автоматических ворот
• Отопление в доме под ключ

Стоит помнить, что технические условия на подключение действуют всего лишь два года, за это время необходимо возвести хотя бы стену, на которой будет крепиться автомат ввода и электросчетчики.

Выбираем инструменты для разводки электрики в доме

Для монтажа электропроводки понадобится специальный инструмент, ведь голыми руками невозможно качественно произвести разводку электрики в доме (из газобетона, к примеру, или любого другого материала). Итак, нам понадобятся:

• индикаторная отвертка;
• качественный тестер, мультиметр;
• перфоратор и молоток;
• пассатижи и плоскогубцы;
• нескольких видов и размеров отвертки – плоские и фигурные;
• изолента, термоусадка или жидкая изоляция;
• штроборез.

Читайте также: Септик для частного дома: от выбора до установки

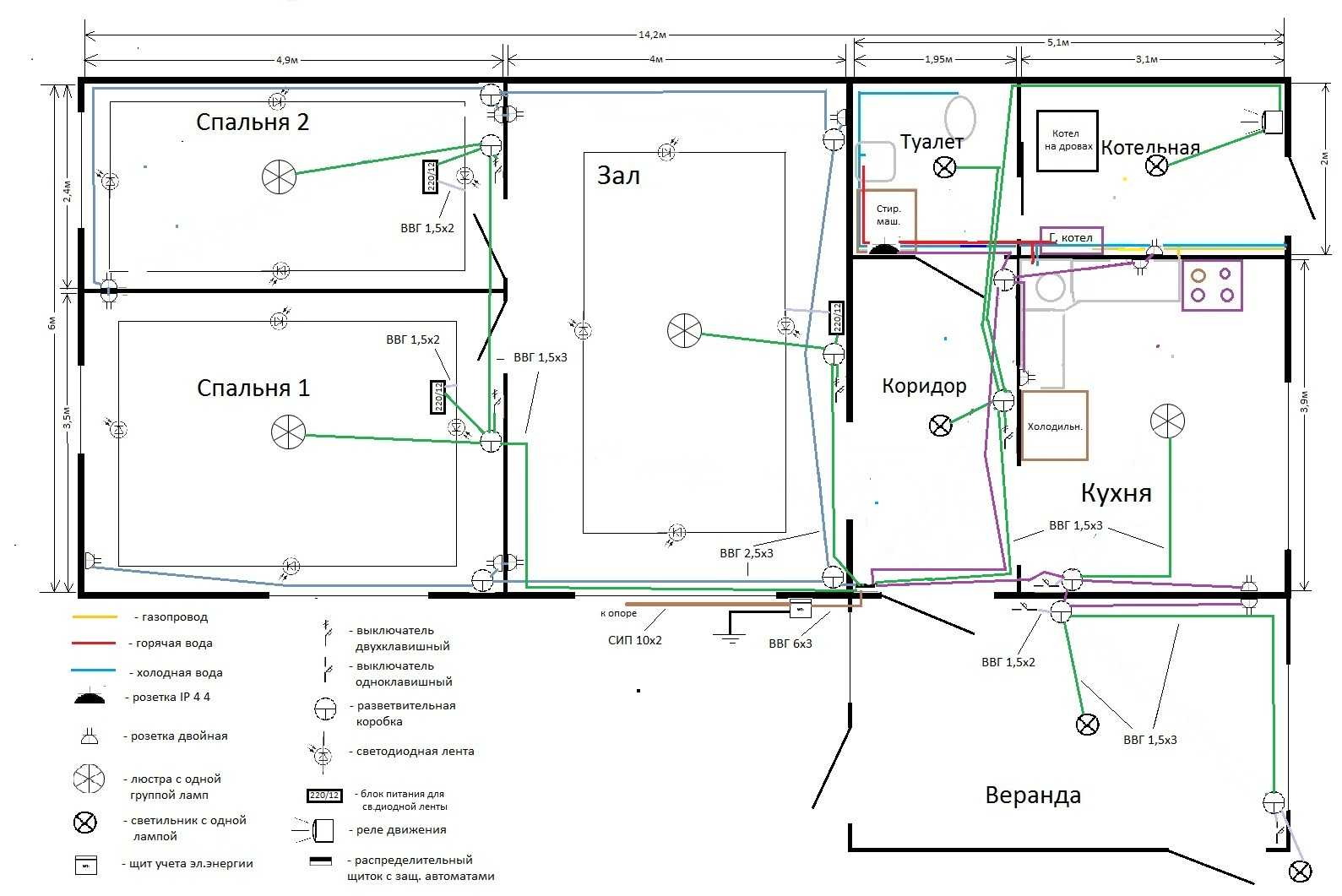

Проект и схема разводки электрики в доме

Работы по прокладке электропроводки в доме должны выполняться профессионалами и строго в соответствии с проектом. Сам проект стоит определенных денег, но от того, насколько грамотно составлен проект и разработана схема, будет напрямую зависеть безопасность людей в доме.

Если же вы хотите сами составить проект электропроводки в доме, то должны строго придерживаться определенных правил, при этом желательно понимать, что такое электрический ток, чем он опасен и каковы должны быть нормы обращения с электросетью. Для начала необходимо понять условные графические обозначения элементов электрической схемы:

Далее рисуем чертеж квартиры или дома и на нем указываем точки, в которых будут смонтированы розетки, выключатели, а также отмечаем, где будет находиться освещение. Главная задача такой схемы – показать, где будут проходить электрические кабели и устанавливаться электроприборы. Необходимо заранее продумать, где будет установлена бытовая техника, например, холодильник, и разместить на схеме соответствующие элементы – розетки и выключатели, чтобы в дальнейшем свести к минимуму проблемы с установкой крупной бытовой техники.

Далее на схеме производим разводку кабелей к точкам подключения. Существуют несколько способов разводки питающих кабелей – последовательный, параллельный и смешанный. Смешанный тип используется чаще, так как дает существенную экономию материала.

Все точки подключения разделяются на несколько базовых групп:

• освещение коридора, жилых комнат, кухни;
• освещение ванной и туалета;
• электроснабжение розеток в жилых комнатах и коридоре;
  электроснабжение розеток кухни;
• при наличии электроплиты – электроснабжение розетки плиты.

Выше приведен только простой пример распределения на группы, в каждом конкретном случае схема подбирается индивидуально. Такая группировка дает возможность сэкономить на материалах и сделать электрическую схему в доме логичной и эффективной.

Читайте также: Электромонтаж в квартире: особенности, рекомендации, правила

Узнаём общую мощность приборов

Для того чтобы вычислить силу тока, которой будет подвержен электрический кабель, необходимо суммарную мощность потребителей в ваттах разделить на 220 вольт. Например, если суммарная мощность потребителей, подключенных на один питающий кабель, равна 5 киловаттам, сила тока будет достигать 5000/220=22,7 ампер.

Согласно определенному максимальному току подбирается кабель подходящего сечения. Сделать это можно по стандартным таблицам, а можно самому произвести расчет по специальной формуле.

При расчете электрической схемы стоит учитывать, что одновременно в доме все потребители к электросети не подключаются, поэтому в расчеты вносятся поправочные коэффициенты. Так, для общей мощности до 14 киловатт поправочный коэффициент будет 0,8. От 14 до 20 киловатт коэффициент составит 0,65. От 20 до 50 киловатт – 0,5.

Какой тип проводки выбрать: открытую или скрытую

Прежде всего, тип проводки зависит от материала, из которого изготовлен дом. Для деревянных домов применяется исключительно открытая проводка, которая должна быть скрыта в кабель-канале или специальном коробе.

Важно помнить, что открытая проводка в деревянном доме должна иметь дополнительный слой электроизоляции, чтобы эксплуатация электрической сети была максимально безопасной.

В домах из кирпича или каменного блока возможно применение как скрытой, так и открытой электропроводки, но выполнена она должна быть таким образом, чтобы всегда был свободный доступ к ней для ремонта в случае каких-либо неполадок, а также возможность дополнительного монтажа новых элементов электросети, например, розеток.

Читайте также: Ремонт загородного дома под ключ: этапы и рекомендации

Разводка электрики в доме своими руками: пошаговая инструкция

При разводке электрики в доме (из оцилиндрованного бревна, например) своими руками важно соблюдать все этапы,  так как от этого будет завесить качество сети и ее дальнейшая эксплуатация.

1. Подготовительный этап. Необходимо иметь под рукой все необходимые материалы и инструменты.
2. Установка электрического счетчика, который должен быть проверен заранее на работоспособность.

3. Монтаж автоматов, УЗО и ему подобных защитных устройств.
4. Согласно схеме выбиваем в стенах (если монтируем скрытую электропроводку) штробы и каналы, в которые будут уложены электрические кабели.

5. С помощью крепежных петель укладываем кабели.
6. Соединяем кабели в специальных распределительных коробках, не забывая при этом правила соединения кабелей.
7. Используем затирки и шпатлевки для выравнивания стен.
8. Если проводка монтируется открытым типом, заранее укладываем ее в защитные кабель- каналы или короба.

Аналогично производится монтаж электропроводки в квартире, но в данном случае стоит учитывать, что в некоторых случаях потребуется работа специалистов и временное отключение подъезда или дома от электроснабжения, что потребует согласования с соседями и управляющей компанией, обслуживающей дом.

Стоимость разводки электрики в доме

Вид услуги	Описание	Цена (руб)
Установка электрощитка	1 штука	3000-7000
Монтаж автомата	1 штука	500-700
Укладка (разводка) электрики в деревянном доме	за 1 м кв. площади помещения	650-800
Монтаж электропроводки в кирпичном частном доме без штробления	за 1 м. кв. площади помещения	1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением	за 1 м. кв. площади помещения	1400-1600
Установка розетки, выключателя	1 штука	850-1150
Монтаж распределительной коробки в углубление	1 штука	850-1100
Монтаж накладной распределительной коробки	1 штука	400-600

Уточнение для желающих узнать больше про разводку электрики в доме: цена разных услуг в таблице указана без стоимости материалов. Также отдельно оплачивается вызов специалиста, составление схемы электропроводки. В каждом случае итоговая стоимость работ будет зависеть от различных факторов, поэтому сначала составляется смета работ, где прописывается вся информация, а затем подсчитывается окончательная сумма.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

Как сделать электрику в квартире – разводка, монтаж, алгоритм действий

Степень допустимой нагрузки электрической цепи, присущей квартире, увеличился. Это вызвано тем, что практически в каждом помещении есть изобилие  приборов и оборудования бытового применения. Старой проводке не удается достойно выдерживать перегрузки системы электроснабжения. Создание разводки электрической цепи потребует наличия  знаний по разработке схемы электрического снабжения, тщательного следования правилам безопасности. Для выполнения разводки, учитываются все нюансы.

Содержание

1. Как правильно делать разводку электропроводки
2. Этапы проведения работ по электрике
3. Назначение схемы электропроводки в квартире
4. Как выбрать
5. Особенности выполнения разводки кабеля
6. Особенности разводки электрики на кухне
7. Проведение электрики в санузел: основы
8. Проводка электричества для крупной техники
9. Разводка электрики для осветительной группы
10. Основные типы организации  разводки электропроводки
11. Основы самостоятельного составления схемы разводки
12. Монтаж проводки в квартире: расчет материалов
13. Какой кабель выбрать для организации электропроводки
14. Разводка электрики в доме своими руками: инструменты и материалы
15. Монтаж электропроводки в квартире: подготовительный этап
16. Монтаж новой проводки в квартире: штробление стен
17. Монтаж электрики: установка щитка освещения
18. Монтаж наружной проводки в квартире: алгоритм действий
19. Монтаж внутренней электропроводки и ее проверка

Как правильно делать разводку электропроводки

Мероприятия по созданию разводки  должно быть зафиксировано документально, подтверждено государственными структурами. Это относится к применяемым материалам. Нормативные документы – ГОСТ и СНиП. Деятельность, связанная сферы электроснабжения, подчиняется Правилам Устройства Электрических установок.

Перед работой с электрической сетью подлежат изучению правила. Выделяется параграф, где находится описание особенности проведения работ по монтажу и подбору электрооборудования. Элементы должны быть доступны, в пределах видимости.

При установке выключателей берутся параметры их расположения, относительно расстояния от пола. Норматив  — до 150 см.

Подведение проводки – сверху вниз.

Минимум высоты положения — 0, 5 м, максимум – 0, 8 м. Соблюдение правила обеспечивает защиту электроприборам от попадания влаги при затоплении. Розетки расположены в точках, достаточно удаленных от газовой плиты. Соблюдается дистанция  до радиаторов отопления, трубопровода и прочих предметов, с наличием заземления.

Количество розеток  определяется согласно площади комнаты.

Существует правило, при помощи которого определяется нужное значение розеток: розетка  приходится на площадь 6 м2.

Способ не  применим  для определения количественного соотношения розеток в кухне. Для помещения, количество розеток определяется индивидуально. Допускается установка изделий в ванной, но помещение  должно быть оснащено индивидуальным трансформатором. В туалете розетки не устанавливаются.

При прокладке проводки нужны знания, что для проведения операции применимо несколько способов: скрытый и закрытый.  При скрытом, расположение кабеля – штроб стены.  Открытый – с наружной стороны.

Прокладка осуществляется в вертикальном/горизонтальном  направлении. Место расположения проводки отражается на общем плане.

При обустройстве электропроводки в квартире учитывается расстояние от труб, перекрытий. Для проведения горизонтали расстояние до потолка  до 0, 1 м. Дистанция до карниза и балки — 0, 15 м. Горизонтали устанавливаются на расстоянии от пола – 0, 15 м.

Вертикальное расположение подчиняется правилу. Расстояние от проема двери и окна – 0, 1 м. расстояние между  проводами и газовыми приборами – 0, 4 м.

При выполнении проводки электрики не допускается соприкосновение проводов с металлом внутренней  и наружной стороны. При монтаже параллельных  друг другу проводов, между ними расстояние  – 0, 003 м. допускается соприкосновение кабелей, но расположены они в  гофре (защитная трубка).

При разводке в щитке места соединений изолируются. Стыковка проводов из меди и алюминия, запрещена. Для соединения используют болты. Способ применяется при заземлении нулевых проводов.

Этапы проведения работ по электрике

Наличие плана позволяет выполнить установку быстро и дешево. Комплекс работ в 5 этапов:

1. Составление схемы.
2. Подготовка плана разводки, согласование и регистрация в инстанциях (со схемой).
3. Обустройство времянки на время ремонта.
4. Монтаж.

Перед монтажом делается защитное заземление. Для безопасности выполняется  зануление. Разводка проводится на заключительном этапе, когда установлены компоненты цепи. Некоторые действия по монтажу выполняются самостоятельно.

Назначение схемы электропроводки в квартире

Планы проводки различны. Они в виде схемы электроснабжения с нанесением на планировку. С проблемой отсутствия  схемы электрической проводки сталкиваются собственники квартир в новостройках. Для того чтобы сделать документ требуется обращение в ЖЭУ.

Для составления схемы необходимы знания по основам сведений по электротехнике. На составление документа у электрика уйдет минимальный срок. Результат работы – подробное планирование, в котором учтены особенности строения.

При составлении документа учитываются варианты соединения электрической цепи:

1. Последовательная. Упрощена прокладка: элемент цепи следует за предыдущим. Характерно отсутствие узловых соединений. Недостаток – при повреждении элемента, не работает вся цепь.
2. Параллельная. Предполагает  отсутствие соединения элементов между собой,  так как они соединены в узлы. Преимущество – проводка продолжает работу при выходе из строя элемента.
3. Смешанного типа. Применимы несколько разновидностей соединения.

Как выбрать

К выбору подходят серьезно. От этого зависит  стабильность функционирования цепи, подача электроэнергии.

Количественное соотношение  розеток определяется по желанию заказчика. Для подключения техники  требуется несколько розеток, чтобы исключить применение удлинителей.

Разводка электрики характеризуется  надежностью.

Особенности выполнения разводки кабеля

Специалист занимается разработкой схематического изображения разводки кабеля согласно пожеланиям заказчика, индивидуальных особенностей помещения. Задача – разделение кабеля на линии, с сохранением эффективности. Потребуется рациональное распределения уровня нагрузки, организационный процесс систем управления и защиты разводки.

На начальных этапах составления изучаются  назначение и особенности объектов сети.

Расположение автоматов – в щитке. От грамотности установки находится в прямой зависимости эффективная работа сети, безопасность жильцов.

Подбор проводов. Сечение выбирается индивидуально. Розетки  и выключатели имеют надежные контакты.

Для разводки в доме имеются особенности – добавление вводного автомата. От него осуществляется подведение кабеля к щитку. Функционал вводного автомата основан на регулировании параметров мощности. Вводный автомат отключает подачу энергии.

Контроль над сетью прост, если она разделена на ветви. Допускается выключение одной и сохранение работоспособности остальных. Распространенный вариант:

1. Кухня.
2. Санузел.
3. Техника.
4. Освещение.

Иногда при прокладке предусматривается  обустройство кабеля для бытовой техники. Причина – старая система не в состоянии выдержать большое напряжение.

Для перечисленных направлений свойственны особенности разводки.

Особенности разводки электрики на кухне

Общепринятый норматив не действует для кухни. Количество розеток в помещении зависит от  количественного соотношения приборов  и оборудования бытового назначения.

Основная часть нагрузки сети отводится кухне. Причина – наличие  оборудования и приборов. Выполняется подключение к сети приборов  с последующим потреблением электрической энергии. Кроме основных приборов и  оборудования находят применения электрогрили, мультиварки, тостеры.

Правило предполагает монтаж автоматов щитка распределения для оптимальной работы кухонного оборудования с внушительными параметрами мощности. Подключение электрики осуществляется в раздельном порядке: общей линии сложно выдержать непосильные нагрузки.

При подведении к мощному электроприбору кабеля возникает возможность применения нескольких бытовых приборов. Монтаж и подключение  потребует от мастера знания правил. Не рекомендуется расположение приборов к газовой плите,  на расстоянии менее 0, 5 м. проводка кабелей  предполагает  дистанцию до газовых труб 0, 4 м. помнить нужно о радиаторе. Электрические точки нельзя располагать близко к батареям.

Проведение электрики в санузел: основы

К выбору местоположения приборов в ванной и туалете стоит хорошо подумать. Это вызвано  повышенной влажностью в помещении. Для  защиты электрической цепи, потребуется доскональное  изучение нормативов, которые окажут помощь в грамотном выполнении установки.

Распределительный короб не размещается в ванной. Установка допускается за пределами помещения. Хороший вариант – щиток в прихожей. Для составления проекта схемы электрики потребуется участие специалиста.

Прибору – отдельная розетка. В схематическом изображении электрическое оборудование с пунктами подключения.

Продаются розетки с защитой от влажности, с крышкой и уплотнителем.

В ванной не устанавливают выключатели. Устанавливается снаружи, недалеко от двери.

При монтаже  уделяется внимание  проводке кабеля. Идеальное расположение – под потолком, в верхней части стены. Провод параллелен полу. Для обеспечения защиты кабеля используется гофра. Подбор освещения ванной – индивидуальный. Стандартно – маломощные аналоги 12В.

Для ванной  подбор проводки. Для малогабаритных приборов используются кабели, с параметрами сечения 2, 5 мм. Для мощного оборудования — 4 мм.

Проводка электричества для крупной техники

Расположение приборов бытового назначения, с большим потреблением энергии – кухня и ванная. При монтаже приборов руководствуются правилами. Специалистами не рекомендует монтаж розеток в местах, закрывающихся бытовой техникой: приемлема установка влагозащищенных моделей. При составлении  проектной документации электроснабжения фиксируются пункты подключения габаритных приборов.

Кухонная зона подключается отдельно. Это даст возможность  заменять приборы без отключения энергоснабжения квартиры. Вариант оптимален для кухни с встроенной бытовой техникой. Подключение приборов в труднодоступных местах, а на проведение ремонтных работ уйдет значительное время.

Разводка электрики для осветительной группы

Допускается организация единичных или множественных осветительных групп. При проектировании проводки определяются с количеством  приборов освещения, подсчитывают параметры мощности. Основываясь на полученной информации, решается вопрос об объединении в 1 или разделении на несколько линий. Это фиксируется в плане. Помимо осветительной группы, в состав сети включены трансформаторы. Их подключение происходит отдельно, к автоматическому щитку.

Схематическое изображение проводки в квартире: виды соединения элементов в электроцепях

Это под силу специалисту.  Наличие ошибок в схематическом изображении  приводят к последствиям.

Способы соединения:

1. Последовательный.
2. Параллельный.
3. Смешанный.

Основные типы организации  разводки электропроводки

НА старте работ  определяются с приемлемой  разновидностью разводки кабелей. От выбора зависит функционирование сети. Не помешает консультация специалиста.

Варианты разводки:

1. Распределительный щиток.
2. «Звезда».
3. «Шлейф».

«Звезда» и «Шлейф» схожи, сочетаются. Использование сочетания – экономия на материалах, монтаже.

Основы самостоятельного составления схемы разводки

Перед подключением сети составляется проект с учетом действий, манипуляций, со схемой разводки. От проекта будут зависеть эксплуатационные параметры и безопасное пребывание людей.

Компоненты цепи  помещений и жилого строения имеют обозначения. Это даст возможность лаконично  переносить коммуникацию на бумагу. Чтобы избежать путаницы, обозначения и их расшифровка выписываются, на отдельный лист.

При использовании обозначений,  на схематическом изображении электропроводки  наносятся пункты, в которых расположены приборы. Задача составления документа  — обозначение мест установки розеток и других элементов, проводки.

На старте работ определяются с количеством бытовых приборов, местом их расположения. После нанесения обозначения основных пунктов, располагается маршрут следования кабелей. Делается выбор способа стыковки, разновидности разводки проводов. Для удобства проводка делится на  области:

1. Осветительную.
2. Электроснабжения.

Для упрощения установки кабелей, делается разводка по полу или под ним. Линии обозначаются пунктиром.

Потребуется выполнение индивидуального расчета материала, определение силы тока. Это делается при помощи формул. Показатель силы тока – 25А. Основываясь на показатель, подбираются расходные материалы системы.

В схеме электропроводки указывается длина кабелей. Протяженность провода измеряется рулеткой. Для запаса добавляется 3 м.

Подключение кабелей – к щитку освещения. В нем есть УЗО нескольких типов: 16 и 20:

1. Автоматический выключатель  отвечает за осветительную группу.
2. За розетки.

Внимание! Подключение электроплиты потребует установки УЗО 32А.

Завершает схему расчет розеток и распределительных коробов. Последний этап – включение вспомогательных материалов.

Монтаж проводки в квартире: расчет материалов

После готовности схемы, рекомендуется приступить к расчету. Вычисляется количество линий – это позволяет приборам работать нормально. Для расчета метража проводов, берется несколько факторов:

1. Число розеток, выключателей.
2. Количество осветительных приборов.
3. Расположение.

После измеряется расстояние до пункта от распределительного короба  рулеткой. Данные измерения указываются в плане разводки, суммируются.

К общему количеству электропроводки  добавляется 15% запаса. Монтаж не исключает возникновение нестандартных ситуаций.

При работе электросети нагреваются  провода. Исключено расположение в одном месте большого количества провода. Ориентир  при прокладке – документы и стандарты электросети.

Современные кабели – трехжильные. Основной материал – медь. Использование проводки с алюминием – редкость. Подбор сечений, индивидуален, зависит от расчетной мощности системы.  подбор сечений делается по таблице.

Стандарт – используется кабель с сечением 2, 5 мм. Подпитка осветительной группы – провода 1, 5 мм. После проведения основных расчетов, приступают к дополнительным:

1. Розетки, выключатели.
2. Осветительная группа.
3. Распределительные короба.
4. Гофра.
5. Кабель-каналы.
6. Клеммники и крепления.

Правильный расчет материалов  упрощает благоустройство проводки.  Исключит перепады напряжения стабилизатор. Доступны мощные устройства для перекрытия потребностей жилого строения, рационального распределения нагрузки.

Какой кабель выбрать для организации электропроводки

Провода представлены в ассортименте.

1. NYM. Дорогой вариант, немецкого производства. Отличия – высокий уровень безопасности, количество жил – до 5. Недостаток – низкая резистентность к влаге, чувствителен к UV. Не используется при разводке в деревянном доме.
2. ВВГ. Дорогой, качественный аналог. В составе – 1 жила. Применим при монтаже и замене проводки самостоятельно.
3. ПУНП. 2-3 жилы из меди. Наружная оболочка – ПВХ. Не монтируется в места с прямыми солнечными лучами. Дешевле аналогов. Не приобретается для самостоятельного монтажа – прокладка трудоемкая.

От выбора проводки зависит эффективность, период эксплуатации системы. Перед покупкой проводится расчет  соответствия разновидности кабеля  параметрам мощности сети.

Разводка электрики в доме своими руками: инструменты и материалы

Подготовительный этап – закупка материалов, инструментов.

1. Инструмент:
2. Перфоратор.
3. Бур для сверления бетона.
4. Корончатое сверло.
5. Зубило по бетону.
6. Набор бит.

Правила прокладки регламентируют использование иного инструмента – болгарки, паяльника, индикатора фаз, электроизмерительный миллиметр.

Вспомогательный инструмент – бокорезы, рукоятки, нож монтажный, фонарь, уровень строительный, шнур, шпатели.

Монтаж электропроводки в квартире: подготовительный этап

Работы по электрике можно выполнить самостоятельно. Основы – соблюдение  правил монтажа и ТБ.

Подготовка проходит в несколько этапов:

1. Разметка стены. Важно – продуманность  действий и отражение их в проекте.
2. Разметка точек.
3. При расположении в новостройке, щиток располагается в нише. В старых зданиях – монтируется в стену.
4. Монтажные работы.

Монтаж новой проводки в квартире: штробление стен

Каналы кабелей – прямые. Штробление – горизонтальное, вертикальное.

При горизонтальном — соблюдение дистанции. Проводка протягивается из щитка.

Алгоритм:

1. Границы канала разметить болгаркой – строго по разметке.
2. Делается канавка. Для плавных изгибов потребуется болгарка (выполнение косых разрезов).
3. Высверливание  ниши в стене (корончатым сверлом). Для бетонных поверхностей – долото.
4. 2 провода помещаются в гофру.

Внимание! При работе с перфоратором готовится удобная и надежная опора (стремянка).

Организация линий – 3 способа:

1. Маскировка под натяжные потолки.
2. Неглубокая канавка с отделкой.
3. Учет расположения кабелей в перекрытии потолка.

На завершающем этапе выполняются связные отверстия между помещениями. После – прохождение кабеля к осветительной группе щитка.

Внимание! Все работы проводятся в защитной одежде.

Монтаж электрики: установка щитка освещения

После приведения каналов  в готовность, начинается монтаж щитка освещения. Предусмотрены варианты установки:

1. В стену.
2. В нишу.

Внимание! В щитке имеется УЗО, численность элементов зависит от количества приборов.

Щиток состоит из:

1. Верха. Содержатся нулевые клеммы.
2. Середины. Расположены автоматические выключатели.
3. Низа. Монтаж заземляющих зажимов.

Важно! Место конструкции описывается в  плане электроснабжения помещения. К осветительному щитку подводят провода ВВГ.

Подключение проходит с участием специалиста. Провода, подводимые к щитку, различаются по маркировке, что позволяет  соединять их с нужными точками.

1. Желтый с зеленой линией по центру – стыковка с заземлением.
2. Синий – к нулевому.
3. Белый – верхний контакт УЗО.

После проводится  последовательное подключение автоматических выключателей. При работе используется перемычка белого кабеля.   Подключение по цепи автоматов производится вверху.

Монтаж наружной проводки в квартире: алгоритм действий

Проведение кабелей открытым методом потребует  установки кабель-каналов.

Монтаж проводится по разметке. Приемлемый вариант расположения – плинтус, потолок.

Фиксация короба – при помощи саморезов с шагом 0, 5 м. Канал закрепляется просто. Делается отступ от края до 10 см, проделывается отверстие. Перфоратором  или дрелью делается отверстие в стене, монтируется дюбель. На финише крепится короб.

Совет. Для открытой проводки характерны особенности монтажа основных элементов цепи. Элементы располагаются на стене. Далее, проводится разводка открытых проводов.  Процесс имеет нюансы, которые учитываются мастером. Все работы идут согласно схеме разводки.

Протягивается основной кабель от розеток к щитку.

Для прокладки основной магистрали применим ВВГ 3х2, 5. Чтобы избежать путаницы, провода предварительно помечаются по функционалу. После, протягиваются  к распределительным щиткам линии от выключателей и осветительных элементов. Это делается проводом 3х1, 5.

Главное – выбор проводки с правильным сечением. Схема выступает подсказкой для проведения монтажных работ. Подключение проводов  идет колпачками СИЗОв. Соединения оснащаются защитой.

После подсоединяется  главный кабель к щитку освещения и диагностируется провода тестером. Подключение системы проводит электрик.

Монтаж внутренней электропроводки и ее проверка

У скрытого расположения проводов есть сходство с наружным.  Отличие – человек не видит провода. Монтаж предполагает следование алгоритму:

1. Монтируется осветительный короб и автоматические выключатели.
2. Проведение вводного кабеля от щитка распределения.
3. Просверливание лунок с монтажом подрозетников. Аналогично поступить с распределительным коробом.
4. Финишный этап – выполнение  разводки электрики.

Начало разводки – протягивание основной линии. Для этого готовиться ВВГ. Диаметр ВВГ соответствует характеристикам эксплуатации – это провод с сечением 3х2, 5.

Допускается выполнение внутренней прокладки по полу. Кабели укладываются в гофру, которая проводится к электрическим приборам. Провод притягивается, располагается в подрозетники. Протяжка кабелей 3х1, 5 от выключателей и освещения к распределительному коробу. После – стыковка с магистралью, используются СИЗы и изоляция.

Порядок действий подойдет для разводки в новостройке,  при замене старой системы. Конечный этап – проверка сети мультитестером, подключение к осветительному коробу. останется

Монтаж электропроводки своими руками в деревянном доме и в квартире

В современном обществе невозможно представить дом без электричества, поэтому в каждой комнате требуется качественная электропроводка. Производство таких работ лучше всего доверить профессиональным электрикам, но и монтаж электропроводки можно осуществить своими руками. Для этого необходимо быть хорошо информированным в этом вопросе.

Разводка электрического кабеля

Монтаж электропроводки начинается с составления схемы расположения выключателей, проводов, розеток, счетчика и других приборов. Создав такой проект, вы сможете более точно рассчитать количество материала. В дальнейшем вам будет проще самостоятельно произвести монтаж электропроводки в соответствии с установленными нормами и ГОСТами. Схему рисовать рабочей не буду.

При составлении плана необходимо учитывать следующее:

1. Все элементы должны быть расположены в доступном месте для удобства их дальнейшего обслуживания. Распределительные коробки должны быть постоянно доступны для повреждений. Не рекомендуется устанавливать элементы электропроводки в труднодоступных местах.
2. Найдите выключатели на открытых площадках. Не загораживайте шкафы и другие предметы интерьера. Для того, чтобы включить свет, не нужно тянуться или наклоняться. Существующие на сегодняшний день ГОСТы не предъявляют серьезных требований к высоте установки, поэтому электрики советуют устанавливать выключатели на высоте 100 см от пола. Это несомненно добавит удобства.
3. Перед сборкой розеток необходимо предварительно продумать расположение электроприборов, чтобы в дальнейшем не возникало дискомфорта при использовании удлинителей. Установка розеток ближе 50 см к металлическим предметам запрещена. По нормам на 6 м² нужна одна розетка, естественно, на кухне их нужно больше. Для собственной безопасности при монтаже необходимо отступать от пола не менее 25 см.
4. Электрический кабель можно прокладывать в помещении сверху или снизу, с отступом 15 см от плинтуса или потолка. Линии должны быть размечены строго вертикально или горизонтально. Так как в деревянных домах делается внешняя электропроводка, то необходимо заранее спланировать расположение карнизов. Все концы электролиний выводятся в распределительную коробку, в которой они соединяются между собой.

После подготовки схематического изображения линий электропередач можно приступать к самостоятельному монтажу проводки. Продумав мельчайшие детали, пора приступать к приобретению необходимого материала. Монтаж электропроводки своими руками в квартире также потребует создания схемы перед работой.

Материал для электропроводки в деревянном доме

Чтобы не бегать постоянно в магазин, чтобы купить необходимые для работы товары, следует сразу подготовить все необходимое. При наличии схемы это не сложно. Монтаж открытой проводки своими руками потребует больше материалов, чем закрытой. Так как дом построен из дерева, о внутренних линиях электропередач необходимо забыть. В любом случае особое внимание следует уделить качеству материала. Чем дешевле материал, тем больше вероятность, что он некачественный.

Для работы нам понадобится:

1. Инструменты с изолированными ручками, чтобы не получить удар током. Вам понадобится отвертка, плоскогубцы, молоток и острый нож, чтобы зачистить кабель.
2. Электрощит. Он изготовлен из пластика и металла. Для деревянного дома нужна металлическая решетка. Размер зависит от количества реле. В жилых домах в основном используют щиты до 12 мест. Оставьте 1 пустое место, если есть дальнейшие изменения в проводке.
3. Электрический кабель. Для того чтобы определить сечение кабеля, нужно знать мощность электричества в доме. Для деревянного дома подойдет ВВГ 3 х 2,5, где 3 — количество жил в кабеле, а 2,5 — его сечение. Вам нужно купить трехжильный кабель с жилой для заземления. Если в доме мощность больше, чем указано на маркировке кабеля, необходимо проложить двойную линию.
4. На количестве розеток и выключателей акцентировать внимание не нужно, так как в схеме все уже просчитано. Вам необходимо определиться с цветом и фактурой, которые подойдут к вашему интерьеру. В целях безопасности для деревянного дома лучше использовать элементы с керамическим основанием и латунными контактами. Разнообразие видов розеток и выключателей на рынке не оставит равнодушным даже самого заядлого дизайнера.
5. Монтаж электропроводки своими руками в частном деревянном доме потребует дополнительных вложений в кабельные каналы или плинтуса. Несомненно, эти элементы придадут интерьеру больше красоты, чем просто висящая проволока. В некоторых случаях будет необходимо поместить кабель в пластиковую трубку. Аккуратно провести кабель по дому можно и в гофре.
6. Необходимы распределительные коробки, в которых провода будут подключаться с помощью СИЗ (специальных клемм). Кабель можно соединить в скрутки и обмотать изолентой.
7. Счетчик. Лучше выбирать с хорошим классом точности – от 2,0 и выше. Счетчик электроэнергии может быть однотарифным и двухтарифным. Первый считает потребление электроэнергии всегда одинаковым, второй рассчитывает по двум тарифам: дневному и ночному. С точки зрения экономии второй вид будет более выгоден тем, что можно будет регулировать электроэнергию в зависимости от времени суток.
8. Также для монтажа потребуются саморезы, клипсы необходимого диаметра для гофры, дополнительный крепеж.
9. Так как для монтажа электропроводки своими руками в новостройке потребуется большое количество материала, все можно приобрести в одном месте оптом.

Безопасность при работе

При производстве любых строительных работ особое внимание необходимо уделять личной безопасности. Перед началом работы позаботьтесь о наличии средств индивидуальной защиты. Работать необходимо в каске и специальной плотной одежде. Монтаж электропроводки выполняется с обесточенными линиями. Если работа связана с электричеством, вам потребуются резиновые перчатки, способные предотвратить поражение электрическим током. Монтаж на высоте необходимо производить со страховкой на полностью исправных стендах. Не становитесь на неустойчивые ступеньки. К вопросу техники безопасности необходимо подойти со всей ответственностью.

Монтаж электропроводки своими руками в деревянном доме

Выделяют несколько основных этапов работ:

1. Прокладка электрических кабельных линий.
2. Монтаж распределительных коробок.
3. Установка розеток и выключателей.
4. Установка осветительных приборов.
5. Подключение экрана.
6. Вывод и установка контура заземления.

Прокладка электрических кабельных линий

Монтаж электропроводки своими руками в квартире может быть выполнен в плинтусах. Это полностью скроет провод от глаз. Особенно удобно монтировать кабель в цоколе под розетками. Линии электропроводки проложены в пластиковых трубах для обеспечения большей безопасности. Если необходимо осветить гараж, проводку можно сделать своими руками в гофре, так как в этом помещении эстетический вид особо не нужен.

Установка распределительных коробок

В местах, где от основной электролинии необходимо сделать ответвление для подключения розетки, ставится распределительная коробка. Она должна располагаться там, где удобно обслуживать. Внутри распределителя кабели соединяются между собой различными способами:

1. С помощью СИЗ. Один из самых простых способов. Для этого типа соединения каждый провод зачищают на 2-3 см, скручивают и насаживают на них СИЗ. В коробе концы укладывают так, чтобы они не соприкасались друг с другом.
2. Смешайте с вагами. Различия в количестве и сечении отверстий. Для монтажа каждый провод необходимо зачистить на 10 мм. Затем концы нужно вставить в отверстия до щелчка. Концы нужно отвести в разные стороны и уложить так, чтобы они не соприкасались друг с другом.
3. Конечно, самый дешевый способ — скрутить оголенные концы вместе и обмотать изоляционной лентой. Как и в предыдущих способах, здесь нельзя допускать контакта.

Установка выключателей и розеток

Монтаж электропроводки своими руками в деревянном доме осуществляется прямо на поверхность стены. Соответственно, розетки также крепятся к стене. Надежно закрепите, чтобы розетка не шаталась. Желтый или зеленый провод необходимо зажать в контакте заземления, а два других — в клеммах питания. Выключатели подключаются аналогично. Только в проводе, идущем к выключателю, может отсутствовать заземляющая жила. В целях экономии провод, идущий к выключателю, можно взять двухжильный и с меньшим сечением.

Установка осветительных приборов

В последнее время для освещения жилых помещений все чаще используются светильники. Красивое точечное освещение добавит элегантности дому. Яркость можно регулировать с помощью специальных инструментов.

В большинстве случаев для освещения дома используют:

• Встраиваемые светильники;
• Счета-фактуры;
• ул.

Соедините светильники с желто-зелеными жилами. Каждое устройство имеет зажим для этого типа соединения. Светильники одной группы должны быть подключены параллельно.

Подключение щитка

Распределительный щит является основным элементом электропроводки всего дома. От того, как он смонтирован, зависит работоспособность и безопасность всей проводки в целом. В щитке должны быть установлены автоматические устройства, позволяющие обесточить группу простым нажатием кнопки. Для кабеля сечением 2,5 необходимо поставить реле на 25А. При любых нарушениях в работе машина сама отключит цепь, или по-простому будет биться. Электрические панели доступны в различных типах, бывают как с прозрачными окнами, так и со сплошными. По завершении установки каждая группа внутри щита должна быть подписана. Для этого в комплект большинства коробок входит специальная наклейка. Чтобы соединить сердечник с машиной, его необходимо очистить и вставить до щелчка в специальное отверстие. Это завершающий и самый сложный этап монтажа электропроводки в доме из дерева. Этому процессу нужно уделить особое внимание, так как неправильная последовательность соединения проводников может привести к короткому замыканию.

Монтаж контура заземления

Монтаж электропроводки своими руками в частном доме обязательно производится с выводом контура заземления на улицу. Для этого от здания отступают на небольшое расстояние и выкапывают траншею длиной 2,5-3 метра и глубиной около полуметра. На одинаковом расстоянии друг от друга необходимо вбить 3 стержня арматуры, которые соединяются между собой металлической проволокой. Затем в стену дома необходимо вбить металлическую основу, к которой нужно подвести провод от стержней и грозотрос. При забитом основании все эти провода должны быть соединены между собой. Если на крыше дома есть громоотвод, то провод от него также необходимо соединить с основанием. Выкопанную канавку следует засыпать песком, а верхний слой землей.

Открытая проводка

В городских условиях деревянные дома встречаются редко. В основном деревянные дома строят из дерева. Монтаж электропроводки своими руками на даче осуществляется так же, как и в деревянном доме. Так как деревянный дом пожароопасен, электропроводка должна быть открытой.

Способы прокладки кабеля в загородном доме:

1. Провод можно крепить к изоляторам, как это делалось ранее. В проволоке делается надрез между прядями и насаживается на ролик. Сегодня такой способ будет выглядеть неэстетично, если только не планируется ретро-дизайн.
2. Возможно крепление провода к скобам. В магазине представлен широкий выбор различных кабельных креплений. Есть скобы, которые прибиваются к поверхности маленькими гвоздями, а есть те, которые вставляются в просверленное отверстие.
3. Провод вставляется в гофру и крепится к стене клипсами. Сложность процесса зависит от длины провода, который необходимо засунуть в ПВХ-оболочку. Соответственно, чем дольше, тем сложнее. Для этого метода вам понадобится помощник.
4. На пластиковые трубы кабель достаточно легко. А доступ к кабелю будет практически закрыт для внешнего воздействия.
5. Металлические трубы защитят кабель от грызунов. В основном метод применяют в местах большого скопления крыс и мышей, например, на зерновых терминалах.
6. Через пластиковые коробки или широкие кабель-каналы. Когда сечение кабеля велико или необходимо проложить большое количество проводов, используют этот способ. Все провода уложены в коробку и стянуты жилами ПВХ, чтобы провода не рассыпались, а постоянно находились в плотном жгуте.
7. Укладка провода в кабель-каналах придаст аккуратный вид. Можно вырезать в дереве борозду размером с канал и вставить ее вровень со стеной, но это очень трудоемкий процесс.

Желательно, чтобы все элементы из ПВХ были негорючими. Прохождение кабеля или проводов через деревянные стены возможно только через заранее пробитый железный туннель. Итак, монтаж электропроводки выполнен своими руками. Фото, представленные в статье, могут быть полезны в будущем.

Электропроводка данного типа обычно выполняется в нежилых помещениях. Монтаж электропроводки в гараже также производится открытым способом.

В конце статьи

После завершения всех работ необходимо проверить работоспособность вновь проложенных линий. Для этого можно пригласить специалистов электролаборатории для производства всех необходимых замеров. Профессионалы в этой области выдадут заключение о правильности прокладки электропроводки в деревянном доме.

Электролаборанты должны:

• Проверить сопротивление изоляции и заземления;
• Измерение УЗО и контуров фаза-ноль;
• Для загрузки машин первичным током;
• Проверить работу всех систем электропроводки.

Цены на производство работ варьируются от 200 до 350 рублей за точку. К точкам можно вынести розетки, выключатели, коробки и другие элементы электропроводки. При обращении в фирму с вас возьмут не менее 300 рублей за один балл. Конечно, частники отнесутся к цене более лояльно. Окончательную цену легко рассчитать по схеме. В любом случае мастер, выполняющий работу, должен давать гарантию качества. Чтобы быть полностью уверенным в качестве проделанной работы, лучше всего попробовать сделать ее самостоятельно.

Как видно из статьи монтаж электропроводки своими руками не занимает много времени и сил. Но подходить к этому процессу нужно очень серьезно, и особенно к технике безопасности. Обратите внимание на каждую деталь, так как исправить это сложнее, чем сделать это нормально. Так как деревянный дом более уязвим с точки зрения пожара, необходимо позаботиться о безопасности. Не пренебрегайте требованиями, установленными нормативными документами. В этой статье освещены все нюансы монтажа электропроводки в деревянном доме. При определенных навыках выполнить всю работу не составит труда, а семейный бюджет сильно не пострадает. Многие заблуждаются, думая, что открытая проводка – это некрасиво. Если положить провод на плинтус, его вообще не будет видно, как и при закрытой проводке. Кабельные каналы также скроют это, не навредив прекрасному виду вашей комнаты. Главный плюс открытой проводки в том, что при любой неисправности ее можно сразу обнаружить и устранить.

Безопасна ли электропроводка в вашем старом доме? Как узнать

, безопасна ли проводка в вашем старом доме? Как узнать

Фото: New Africa / Adobe Stock

Основные моменты

• дом.

• Дома старше 40 лет могут иметь устаревшую электропроводку.

• Есть несколько признаков небезопасной проводки, например запах гари и отключение электроэнергии.

• Лицензированный электрик может осмотреть вашу проводку и произвести модернизацию.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Старые дома полны очарования, но они также могут нести опасность, связанную с электропроводкой. Хотя возраст сам по себе не всегда делает проводку небезопасной, детали могут со временем изнашиваться и создавать опасность для здоровья, если не обращать на них должного внимания. Кроме того, многие старые системы электропроводки устарели, и вам, возможно, лучше заменить их более новыми и безопасными типами. Подтверждение того, что электрическая система вашего дома находится в хорошем состоянии, и модернизация ее там, где это необходимо, может помочь вам расслабиться, живя в старом доме.

Опасность небезопасной электропроводки в старых домах

В старых домах больше шансов, что система электропроводки устарела и небезопасна. По данным Федерального агентства по чрезвычайным ситуациям (FEMA), старая неисправная проводка представляет серьезную опасность возгорания, а неисправность электрооборудования является четвертой по значимости причиной домашних пожаров. Некоторые страховые компании могут взимать более высокие страховые взносы за дома со старыми электрическими системами, в то время как другие могут вообще не предоставлять страховое покрытие.

Поскольку опасные места для проводки часто прячутся за стенами или под полом, они часто остаются незамеченными. Однако осмотр лицензированным электриком может дать вам более полное представление о состоянии вашей системы. Инспекция покажет любые шаги, которые вам необходимо предпринять для обновления вашей системы для безопасности вашего дома и ваших финансов.

Идентификация проводки в старом доме

Фотографии: John_Brueske / iStock / Getty Images Plus / Getty Images; raweenuttapong / iStock / Getty Images Plus / Getty Images; Czgur / iStock / Getty Images Plus / Getty Images

Старые дома, скорее всего, будут оснащены устаревшей системой электропроводки. Вам не нужно заменять старую проводку во всех случаях, но важно знать, какой у вас тип и какие проблемы могут возникнуть.

Электромонтажные системы с ручкой и трубкой

Старомодные системы с ручкой и трубкой появились еще до 1940. Хотя они и не опасны по своей сути, они не предназначены для современных силовых нагрузок. Этот тип старой проводки не имеет заземляющего провода, что является функцией безопасности, которая защищает современные приборы и устройства от скачков напряжения. Вы не можете добавить заземление в систему с ручкой и трубкой, хотя установка прерывателей цепи замыкания на землю или розеток GFCI может повысить безопасность.

Чтобы определить проводку с ручкой и трубкой, найдите белые керамические ручки, прибитые к открытым балкам в вашем подвале или на чердаке. Через ручки будут проходить трубки для защиты проводов. Вам не нужно заменять системы с ручкой и трубкой во всех случаях, но вызовите электрика для полной проверки, если у вас есть проводка с ручкой и трубкой, и вы заметили что-либо из следующего в вашем доме:

• Металлический провод, оголенный через изношенную, треснувшую или поврежденную изоляцию

• Домашняя изоляция вокруг проводов, которая может привести к перегреву и возгоранию проводов 012

• Цепи в блоке предохранителей с предохранителем более 20 ампер

• Трехштырьковые розетки без кнопок проверки и сброса

Алюминиевая проводка

Медный провод является стандартным в домашних электрических системах, но в некоторых домах, построенных в 60-х или 70-х годах, проводка может быть алюминиевой. Самостоятельно идентифицировать алюминиевые провода может быть непросто, хотя иногда на изоляции можно увидеть слово «алюминий». Только не пытайтесь снять изоляцию , так как это может быть рискованно без специальных знаний по электрике.

Алюминиевая проводка может быть опасной, так как соединения со временем ослабевают. Эта проблема создает крошечные зазоры между проводкой и разъемами, которые могут вызвать перегрев или возгорание.

Квалифицированный электрик может осмотреть ваши алюминиевые провода и решить, что вы можете оставить их на месте, как правило, с добавлением медных соединителей к автоматическим выключателям и розеткам или путем замены розеток и настенных выключателей на более новые, чтобы предотвратить потенциальные проблемы.

Тканевый провод

Этот предшественник современной электропроводки состоит из куска ткани, обернутого непосредственно вокруг металлического проводника. Поскольку тканевая проводка не устанавливалась в домах более 50 лет, любые тканевые провода в вашем доме, вероятно, начали гнить. Некоторые матерчатые провода не имеют заземляющего проводника, из-за чего в некоторых случаях вы не можете использовать трехконтактные вилки и розетки. В вашем доме также могут потребоваться дополнительные цепи для равномерного распределения электрической нагрузки.

Некоторые прорезиненные провода имеют тканевую изоляцию, поэтому их сложно идентифицировать самостоятельно. Лучший способ узнать, является ли ваша проводка тканевой, — это нанять профессионала, который проверит ее на предмет безопасности. Они также могут порекомендовать решения для снижения любого риска.

Другие распространенные проблемы с электропроводкой в ​​старых домах

Если вашему дому более 40 лет и вы не уверены в безопасности электропроводки, обратите внимание на следующие признаки небезопасной электрической системы.

• Провода с поврежденной изоляцией и оголенным металлом

• Регулярно перегорающие предохранители или часто срабатывающие выключатели

• Ощущение покалывания при прикосновении к настенному выключателю, электроприбору или розетке

• Свет, который регулярно гудит, тускнеет и мигает сам по себе

• Запах гари, исходящий из помещения или определенного прибора

• Изменение цвета вокруг розеток или пластин переключателей, которые могут быть следами ожогов

• Незаземленные розетки (с розетками только для двухштырьковых вилок)

• Розетки на кухне или в ванных комнатах без кнопок проверки и сброса

• Проводка, сращенная или модифицированная своими руками

• Удлинители, используемые в качестве постоянного решения

Решения для Небезопасная проводка

Если вы подозреваете, что ваша проводка может быть небезопасной, вы можете сделать модернизацию для обеспечения безопасного электроснабжения:

• Замените поврежденные выключатели и замените незакрепленные розетки, где шнуры можно выдернуть без сопротивления

• Обновите свой электрический щит до нового 200-амперного щита

• Замените автоматические выключатели дуговыми прерывателями (AFCI) для обнаружения и отключения цепей, несущих случайные заряды от неисправной проводки, которые могут привести к пожару

• Установите розетки GFCI, чтобы замкнуть цепь между заземленными компонентами и источниками электрического тока, чтобы предотвратить поражение электрическим током.
