как уложить, как делают самостоятельно от электричества электро теплый пол

Содержание:

Основные виды
Укладка нагревательного кабеля
Теплоизоляция
Тепловой кабель
Специфика сборки греющих матов
Монтаж электрических термоматов
Укладка инфракрасной пленки
Итоги
Видео

Было время, когда теплые полы воспринимались исключительно, как признак состоятельности хозяев жилища. В дальнейшем они настолько распространились, что на сегодняшний момент встречаются в каждом втором доме: особенно это касается электрических систем.

Основные виды

Преимущество электрических теплых полов заключается в их универсальности. Благодаря этому их можно применять не только в частных домах, но и в квартирах. Что касается водяных контуров, то в многоквартирных зданиях их использование запрещено, за исключением тех случаев, когда они включены в изначальный комплекс отопления.

Главным критерием для классификации электрических полов выступает тип нагревательного элемента:

• Нагревательный кабель
• Нагревательные маты.
• Инфракрасная пленка.

Сложнее всего решить задачу, как сделать электрический теплый пол, в случае с кабельными полами. Для этого требуется обустройство бетонной стяжки, в которую погружается провод. Оснащать такими системами вторичное жилье достаточно проблематично. Для этого требуется разрешение управляющего предприятия и расчет нагрузок на несущие стены с учетом толщины бетонного пола. Непосредственные работы требуют значительного мастерства, во избежание разрушений конструкций.

Квартиры вторичного фонда практичнее всего оснащать термоматами – так называют пленочный электрический пол. Конструкция состоит из тонкого кабеля, соединенного с сеткой в определенном порядке. Все, что потребуется – расстелить полотно по поверхности и пола и включить в розетку. Для этого приспособления характерна абсолютная безопасность, стойкость к механическим повреждениям и низкая вероятность утечки электричества. Поверх греющих матов допускается укладка таких строительных материалов, как ламинат, паркет или линолеум. Читайте также: «Как стелить паркет своими руками – советы и секреты».

Если есть желание обзавестись электрическим теплым полом, а практический опыт, как уложить электрический теплый пол своими руками отсутствует, лучше всего сделать выбор в сторону инфракрасной пленки. Она работает так, как термоматы. При этом токопроводящие полоски находятся не сверху крепежной основы, а внутри него. Это обеспечивает быстрый и безопасный прогрев окружающего пространства. Такую пленку разрешается оставлять в неприкрытом виде, однако наличие ламината или ковролина выглядит предпочтительнее.

Укладка нагревательного кабеля

Среди всех разновидностей электрического пола именно кабельная модель считается наиболее прочной. Служит подобная система не менее 15 лет (речь идет о гарантийном сроке, в реальности продолжительность работы на порядок дольше). Укладывать кабель нужно на подготовленное основание. С поверхности пола убирают старую отделку: очень важно добиться его ровности и гладкости. Различные перепады, впадины и выбоины недопустимы. Если старое основание имеет множество подобных дефектов, лучше всего обустроить новую стяжку. Очень удобна в этом отношении быстросохнущая самовыравнивающая смесь.

Перед тем, как сделать электрический теплый пол своими руками, необходимо заранее продумать, где будет располагаться тяжелая мебель и бытовая техника.

На таких участках кабель не укладывают. Большое значение имеет то, какой именно кабель используется. Одножильные изделия нуждаются в закольцовке, то есть совпадении двух концов в одной точке. Двухжильные изделия в этом отношении куда удобнее: их монтаж можно начинать и заканчивать в разных местах помещения. Их концы оформляются специальными муфтами. После этого необходимо определиться с точкой установки терморегулятора, для чего приходится штробить стену. Впоследствии тут коммутируется температурный датчик.

Теплоизоляция

Роль утеплителя довольно часто исполняет пенополистирол. С его помощью необходимо оформить всю площадь, где будет уложен кабель, с запасом по краям в 10 см. Поверх утепления обустраивается цементная стяжка толщиной 30-35 мм. Сохнет стяжка примерно 3-4 дня: это позволяет в дальнейшем избежать любых отметин и провалов. Поверх высохшего слоя укладывается фольга. Она выполняет функцию отражателя, перенаправляющего уходящее вниз тепло обратно в комнату.

Над фольгой саморезами крепится монтажная лента. Речь идет о специальном материале, с помощью которого фиксируется нагревательный провод (такое крепление не дает ему съезжать в стороны). Важно помнить, что полосы монтажной ленты должны располагаться под углом 90 градусов к кабелю. Расстояние между отдельными отрезками – не менее 50 см.

Тепловой кабель

По окончанию всех подготовительных мероприятий переходят к укладке кабеля. Лучше всего начинать от терморегулятора, используя ранее составленную схему расположения греющих витков. Кабель расстилают поверх монтажной ленты и крепят специальными клипсами. По завершению процедуры проводится установка датчика температуры и коммутация готовой системы с терморегулятором.

Делают электрические теплые полы, как правило, под бетонную стяжку, которую можно заливать сразу же. Как было сказано выше, ее минимальная толщина – 30 мм.

Поверх хорошо высохшей стяжки можно обустраивать любую отделку. Самое распространенное решение – керамическая плитка.

Специфика сборки греющих матов

Здесь не понадобится заливка бетонной стяжки, из-за чего уменьшается общая высота помещения. Самостоятельно теплый пол этого типа уложить очень просто: главное – точно определить площадь, где будет обустраиваться обогрев.

Более практичными считаются греющие маты на основании двухжильного кабеля. Чаще всего он имеет мощность 260 Вт и закрепляется на стекловолоконной сетке. Для укладки такого пола подойдет любое помещение, где можно применить плиточный клей.

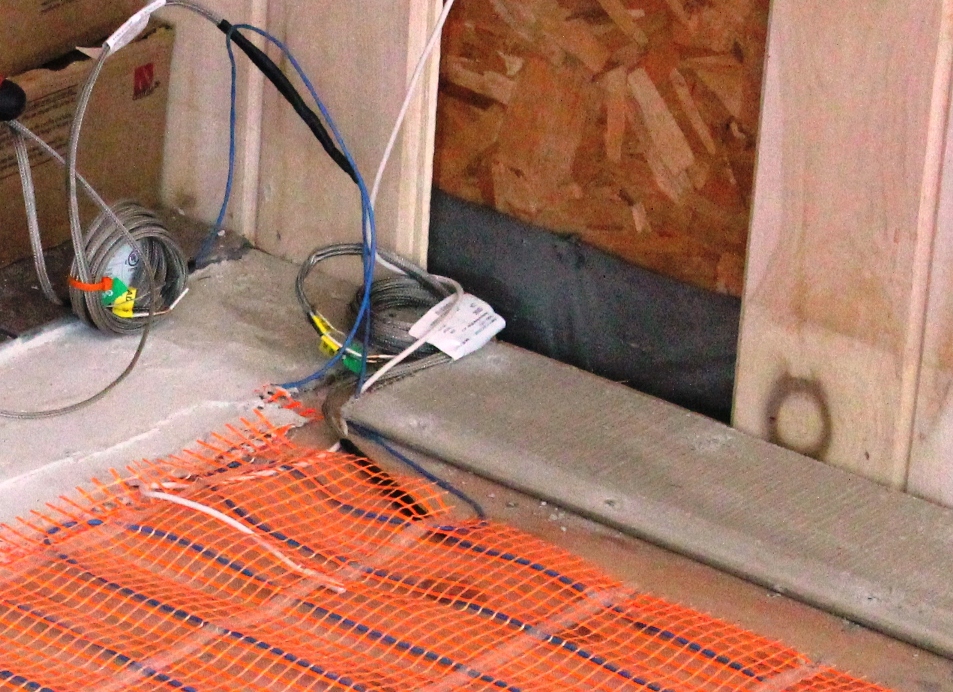

Монтаж электрических термоматов

В этом случае также потребуется составить схему, как сделать теплые полы от электричества. Это даст возможность точно рассчитать количество расходного материала. Как и в предыдущих случаях, оформлению подлежат только открытые поверхности, не занятые мебелью и прочими предметами.

Требования к основанию классические – оно не должно содержать значительных дефектов, быть чистым, гладким и прочным. Маты довольно легко порезать на куски нужного размера. При этом важно избегать повреждения кабеля. Также запрещается накладывать отдельные кабели друг на друга.

В качестве фиксации обычно используется клей для плитки, хотя существует и менее надежный вариант с двухсторонним скотчем. Уложив термоматы, необходимо подключить их к температурному датчику. В качестве финишного покрытия разрешается использовать керамическую плитку, ламинат, керамогранит и т.п.

Укладка инфракрасной пленки

Понять, каким образом происходит монтаж инфракрасного теплого пола, не составит труда. Во многом эта процедура напоминает работу с термоматами. В этом случае понадобится прямая теплоизоляция с помощью фольгированного лавсана. Речь идет о полиэфирном материале с высокой механической и электрической стойкостью.

Порядок работы, как делают теплый пол от электричества:

• Укладка лавсана на черновое основание. Таким образом уходящее вниз тепло отражается обратно в помещение.
• Постилка ИК пленки. Отдельные полосы необходимо расположить параллельно. Для взаимного скрепления отдельных участков используются специальные обжимы.
• Монтаж финишного покрытия. Допускается использование даже ковролина, из-за отличной механической и электрической прочности пленки.

Итоги

Преимущество электрических теплых полов заключается в их универсализме. Благодаря этому их можно применить в любом помещения частного дома или квартиры. Перед тем, как сделать электро теплый пол, необходимо грамотно выбрать материал. При работе с кабельным полом важно учитывать также толщину стяжки, которой требуется некоторое время на высыхание. Наиболее простым для реализации вариантом считаются термоматы и ИК пленки: для их укладки не потребуется особая квалификация.

5 Что нужно и что нельзя делать при установке электрического теплого пола

Когда дело доходит до строительства или даже ремонта, вам нужно сделать это только один раз, иначе это станет очень дорогостоящим мероприятием. И хотя большинству домовладельцев нравится сосредотачиваться на цветах, дизайне и даже на своих садах, одним из основных соображений является электрический пол с подогревом.

Почему? Что ж, экономия места и повышение эффективности использования энергии в результате использования электрических теплых полов по сравнению с обычными радиаторами — это первое преимущество, которое приходит на ум. Однако следует упомянуть и о менее известных научных причинах популярности электрических теплых полов и о том, как этот метод обогрева тесно связан с конструкцией человеческого тела. Да, вы правильно прочитали, электрические теплые полы специально созданы для комфорта человека!

Знаете ли вы. Людям наиболее комфортно, когда голова на 2-3 градуса холоднее, чем остальная часть тела? Вот почему человеческое тело согревается от ног вверх, сохраняя голову как можно более прохладной. Итак, действительно нет лучшей системы отопления для дома, чем электрический теплый пол, который излучает нежное тепло от пола вверх!

Несмотря на то, что преимущества электрического подогрева пола легко реализовать, правильная установка системы электрического подогрева пола имеет решающее значение. Неправильная установка может снизить производительность системы, что в конечном итоге приведет к полному выходу из строя нагревательного кабеля или термостата. Понимая, где вероятны ошибки, установщики и домовладельцы могут быть уверены, что снизят риск дорогостоящих ошибок.

Итак, что делать?

1. Планируй, планируй, планируй!
Честно говоря, вы никогда не сможете перепланировать установку электрического теплого пола. Лучше всего, чтобы все ваши требования были изложены в общих чертах до начала. Это помогает свести к минимуму вероятность ошибок или необходимость переделывать проекты. Ключевые соображения: желаемая мощность, основание пола, изоляция, положение термостата, положение датчика пола, отделка пола, максимальные температуры, программируемый термостат или интеллектуальный термостат?

2. Убедитесь, что электрическая цепь подходит.
Одним из главных соображений, касающихся любой системы электрического обогрева, является общая нагрузка (ток в амперах), необходимая нагревателю для работы. Электрическая система обогрева пола потребляет значительное количество тока, поэтому убедитесь, что общая нагрузка электрического обогрева пола не превышает общую нагрузочную способность электрической цепи.

Например, электрическая система теплого пола на 10 А должна быть подключена к сети через термостат на 16 А и отвод с предохранителем на 13 А. Кроме того, источник питания должен быть защищен УЗО на 30 мА, и должна быть предусмотрена емкость для дополнительной нагрузки электрического теплого пола на автоматическом выключателе в потребительском блоке. Проконсультируйтесь с нашей технической командой или вашим электриком, если вам нужна ручная работа для вашей системы.

3. Выберите правильную тепловую мощность
Электрические теплые полы ThermoSphere поставляются с различными вариантами мощности и доступны предварительно на самоклеящейся сетке или в виде отдельного кабеля, который вы можете сконфигурировать точно в соответствии с площадью вашего пола.

В современных домах с хорошей изоляцией, скорее всего, потребуется меньше тепла для поддержания тепла, поэтому вы можете выбрать систему мощностью 100 Вт/м2 с изоляционными плитами под полом. Система мощностью 200 Вт/м2 идеально подходит для помещений, которые вы не используете часто и хотите быстро нагреть, но только на короткое время. Хорошим примером является душевая или ванная комната. Мембрана ThermoSphere идеально подходит для помещений такого типа, так как обладает дополнительным преимуществом гидроизоляции пола.

Некоторые дома имеют большие застекленные фасады, что может привести к значительным потерям тепла в зонах рядом со стеклом. В таких помещениях разумно использовать электрические теплые полы мощностью 200 Вт/м2, чтобы обеспечить теплую воздушную завесу, которая борется с холодом. Остальная часть пола может быть 100 Вт/м2 или 150 Вт/м2. Наша мембранная система также идеально подходит для этого применения, потому что вы можете варьировать расстояние между кабелями, чтобы изменять тепловую мощность на м2 в разных областях пола. Умная штука!

4. Получить расчет тепловых потерь
Расчет потерь тепла стоит денег и поэтому часто упускается из виду, особенно если у вас ограниченный бюджет. Тем не менее, мы рекомендуем сделать эти относительно небольшие инвестиции и включить результаты расчета в проект системы электрического теплого пола. Расчет теплопотерь точно покажет, сколько тепла вам потребуется для достижения желаемой температуры в помещении. Это может даже привести к тому, что для поддержания работоспособности потребуется меньше кабелей и меньше энергии, что лучше для вашего банковского счета и для окружающей среды.

5. Подписание электриком
Да, вы можете установить электрическую систему обогрева пола самостоятельно, но окончательные электрические соединения и любые изменения схемы должны быть выполнены и подписаны квалифицированным электриком. В качестве альтернативы вы можете установить такую ​​систему, как Thermosphere Mesh, и подписать ее одним из наших зарегистрированных установщиков ThermoSphere CONNECT. Эти ребята позаботятся о том, чтобы ваш электрический теплый пол был установлен правильно, протестирован, чтобы вы могли зарегистрировать его для получения нашей пожизненной гарантии, и подпишут систему, чтобы у вас было все необходимое для управления зданием. Свяжитесь с нами, чтобы узнать, можем ли мы связать вас с установщиком в вашем регионе.

А что нельзя делать?

1. Используйте неправильный тип электрического подогрева пола для вашего типа пола
Электрические полы с подогревом очень популярны для кафельных полов, но мы наблюдаем тенденцию развития деревянных полов с подогревом и даже ковровых полов с подогревом. Если вы выбрали электрический теплый пол, вам нужно убедиться, что вы выбрали правильную систему для типа пола, который вы собираетесь иметь в комнате.

Плиточные полы лучше всего подходят для наших сетчатых и мембранных систем, поскольку сверху можно укладывать прямо плитку. Наша система Foil специально разработана для деревянных, виниловых и ковровых полов. Основное соображение с коврами заключается в том, чтобы убедиться, что подложка и ковер пропускают тепло, поэтому вам необходимо убедиться, что комбинированный показатель tog ковра и подложки составляет менее 2,5 Tog.

2. Не обрезайте нагревательный кабель. Всегда!
Один из самых частых вопросов, который нам задают: «У меня слишком много нагревательного кабеля. Могу я отрезать конец?» Простой ответ — нет! Более длинный ответ по-прежнему «нет», но мы даем немного больше пояснений.

Электрический кабель для теплого пола нагревается, потому что, в отличие от обычного электрического кабеля, он сопротивляется потоку электричества. Это сопротивление и вызывает нагрев. Наши электрические кабели для теплого пола спроектированы таким образом, чтобы обеспечить точное сопротивление для производства необходимого количества тепла по всей длине. Итак, если вы отрубите кабель, вы уменьшите сопротивление, и нагрев не будет работать!

Но есть и другой аспект. Обрезка нагревательного кабеля также аннулирует вашу пожизненную гарантию, а на самостоятельно отремонтированный кабель гарантия не распространяется. Если вы или ваш установщик случайно перережете кабель, у нас есть несколько способов вам помочь.

Если установщик зарегистрирован в ThermoSphere Connect, мы вышлем бесплатную замену — при условии, что пол еще не уложен. Также у нас есть инженеры, которые могут выехать починить кабель и выдать гарантию на его ремонт. Но лучший совет — просто не резать кабель!

3. Не перегревайтесь!
Мы все привыкли к радиаторам центрального отопления, температура которых обычно превышает 60°C. Это создает ощущение горячего воздуха, которое убеждает нас в том, что отопление включено и нам будет тепло! Обычно это приводит к открытию окна, потому что слишком душно. Какая трата!

Электрический теплый пол работает по-другому, и его не нужно включать при таких высоких температурах. Принцип лучистого отопления означает, что весь пол эффективно используется в качестве радиатора с низкой температурой поверхности, и поскольку у вас такая большая нагреваемая поверхность, рабочая температура может быть намного ниже.

Обычно мы рекомендуем включать электрические теплые полы при температуре около 25°C в те периоды времени, когда вы хотите согреться. Затем используйте пониженную температуру 16 или 18°C ​​для времени, когда вы хотите, чтобы отопление было выключено. Это время и температуру можно настроить и контролировать с помощью наших программируемых термостатов.

Помните, что снижение температуры отопления всего на 1°C может привести к экономии энергии до 60 фунтов стерлингов в год!

4. Не срезайте углы при установке
Поверьте нам, когда мы говорим, что видели очень странные идеи экономии времени, используемые при установке электрических теплых полов! Эти методы являются рискованными и обычно приводят к выходу из строя системы отопления.

Лучше всего, особенно если вы никогда раньше не устанавливали электрические теплые полы, прочитать инструкции, следовать им и убедиться, что вы делаете все правильно! Мы видели все: от перегретых и сплавленных друг с другом витков лишнего кабеля, спрятанных за панелью ванны, до разводки греющего кабеля напрямую в сеть без установки термостата и датчика температуры. Некоторые действительно сумасшедшие вещи!

Наша техническая команда приложила немало усилий, чтобы сделать инструкции максимально понятными и простыми. На нашем канале YouTube есть даже видеоролики.

5. Избегайте низкокачественных электрических нагревательных матов
Когда дело доходит до электрического подогрева пола, существует так много вариантов, и качество может сильно различаться. Большое значение имеет качество нагревательного кабеля. Чем качественнее кабель, тем больше удовольствия вы получите от окончательной установки электрообогрева. Например, все нагревательные кабели ThermoSphere скручены, что снижает вероятность повреждения кабеля при монтаже.

Наконец…

Несмотря на то, что полы с подогревом могут увеличить стоимость дома и освободить гораздо больше места, чем другие методы отопления, всегда полезно знать, что можно и чего нельзя делать при его установке. Надеемся, что это поможет как установщикам, так и домовладельцам, и мы сможем работать вместе, чтобы найти способы сделать ваш электрический теплый пол еще более эффективным.

Чтобы узнать больше о наших вариантах электрического отопления, получить индивидуальное предложение или найти местного торгового посредника, свяжитесь с нами сегодня.

Сделай сам: как установить электрический теплый пол

Электрические теплые полы эффективны, экономичны и относительно просты в установке под плитку, ковры и деревянные полы. Вот как сделать теплый пол своими руками.

Электрический теплый пол можно установить относительно быстро и легко, если вы умеете делать все своими руками, но вам все равно понадобится сертифицированный электрик, чтобы подключить систему отопления к термостату.

Принципы укладки системы электрического теплого пола под плитку, ковры или деревянный пол одинаковы, однако точные этапы установки зависят от выбранного вами пола. Для плитки вам понадобится система Warmup StickyMat, а подогреватель фольги Warmup предназначен для ламинированных полов и ковров.

Однако существуют общие шаги для обеих систем.

5 Что необходимо знать при установке напольного отопления…

1. Помните золотое правило: сначала прочитайте инструкции.
2. Определите точное количество нагревательного мата, которое вам нужно, измерив площадь пола, на котором вы укладываете систему. Электрические системы подогрева пола нельзя размещать под такими приспособлениями, как ванны, плиты и столешницы, поэтому вам придется вычесть эти места из расчета.
3. Затем подготовьте рабочую поверхность, подмести и вымыть пол. Затем карандашом отметьте расположение светильников на полу.
4. Используйте мультиметр для проверки обоих типов ковриков до, во время и после установки.
5. Уложите нагревательный мат.

Пол с подогревом для кафельных полов

Сначала необходимо уложить нижний слой теплоизоляционных плит с цементным покрытием Warmup между существующим полом и нагревательными матами. Сначала загрунтуйте основание, а затем нанесите обильный слой эластичного клея для плитки с помощью шпателя. Укладывайте изоляционные плиты, как кирпичи, так, чтобы они образовывали стыки в шахматном порядке, и плотно прижимайте их. С помощью канцелярского ножа можно разрезать изоляционные плиты, чтобы они подходили к светильникам. При укладке изоляционных плит поверх деревянного пола вставляйте шурупы на расстоянии 300 мм, чтобы предотвратить смещение. Во влажных помещениях герметизируйте стыки водонепроницаемой лентой. Система матов Warmup имеет самоклеящуюся подложку, которая прикрепляет ее к изоляционным плитам, что делает эту часть процесса очень простой.

Теплый пол для кафельных полов

Фольгированный нагреватель Warmup: Укладывается поверх теплоизоляционной подложки Warmup, тонкого изоляционного слоя из полистирола, который отражает тепло вверх и повышает эффективность системы обогрева пола. В комплект входит алюминиевая лента из фольги, которая наклеивается поперек полос мата, чтобы покрыть любые оголенные провода и соединить полоски мата, чтобы создать непрерывную сетку заземления.

Что можно и чего нельзя делать при укладке матов с подогревом пола

При укладке любого из продуктов Warmup следует помнить четыре момента:

• Делать: Если вы используете более одной упаковки нагревательных матов, убедитесь, что силовой кабель каждого из них подходит к электрическому соединению, прежде чем начинать крепить их к полу.
• Не нагревательные маты под светильники
• Не допускайте пересечения нагревательных проводов.
• Не перерезать провода.

Обе системы используют датчик пола для точного контроля температуры пола. Он размещается на расстоянии не менее 300 мм от обогреваемой зоны и на равном расстоянии между двумя нагревательными проводами. Вы можете выдолбить канал в основании, чтобы датчик находился на одном уровне с нагревательным матом.

Подключить термостат и напольный датчик к системе. Здесь на помощь приходит электрик.

Положите пол на недавно установленный теплый пол, а затем откиньтесь на спинку кресла, расслабьтесь и наслаждайтесь уютным, эффективным домом.

На что обратить внимание

• Для плитки убедитесь, что клей и затирка подходят для полов с подогревом. Лежать как обычно. Не используйте теплый пол, чтобы ускорить процесс высыхания. Оставьте пол сохнуть как минимум на семь дней, прежде чем включать подогрев пола.
• При укладке под ковры оставьте зазор 300 мм между системой обогрева из фольги Warmup и стеной для установки натяжителя ковра и захватного стержня.

World of Tiles является эксклюзивным дистрибьютором электрических систем подогрева пола и аксессуаров Warmup в Ирландии.
