Электропроводка в частном доме: схема, разводка и монтаж электрики

Энергообеспечение — один из важнейших вопросов, который приходится решать застройщику. От его проектирования и последующего обустройства зависят безопасность и комфорт всех жильцов. Грамотно подобрать элементы и объединить их в общую систему сможет не каждый. Проще всего доверить это профессионалам, но можно сделать самостоятельно. Разберем основные моменты проектирования и монтажа схемы электропроводки в частном доме.

Все о проектировании и монтаже электропроводки

Как спроектировать электросеть
Основные моменты проектирования
— Способ укладки электрокабеля
— Тип напряжения на вводе
— Расчет мощности
— Подбор электропроводов
— Разделение на группы
— Выбор способа ввода
— Прокладка трасс
Особенности монтажа
— Разметка
— Штробление
— Монтаж
— Финишные работы

Полноценный проект энергообеспечения дома включает несколько пунктов. Перечислим их все.

• Расчет потребляемой мощности.
• Расчет сечения электропроводов.
• Расчет молниезащиты и системы заземления.
• Схема-чертеж разводки электрической проводки.
• План размещения силового оборудования и электрокабелей.
• Смета на покупку необходимых материалов.

Правильно подготовить документацию могут только специалисты из компании, имеющей лицензию на осуществление проектной деятельности. Самостоятельно же можно подготовить только схему электроснабжения. То есть чертеж, на котором указаны все элементы энергосети, разводка кабелей и электропроводов, устройства защиты, распредкоробки, выключатели, розетки. Этого вполне достаточно, учитывая, что частное лицо имеет право на упрощенную процедуру подключения к электросетям. Но при этом должно выполняться условие, что энергопотребление не будет превышать 15 кВт.

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
​​​​​​​https://zen. yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Разберем основные моменты проектирования.

Способ прокладки кабеля

Вариантов может быть два. Закрытый способ устройства предполагает укладку проводов в штробы. Это небольшие полости, которые штробят в стенах. После монтажа их заделывают. Получается, что кабели находятся внутри стены, они надежно защищены от повреждения.

При невозможности использования закрытого способа применяют открытый. В этом случае проводка укладывается по поверхности стены в специальные кабель-каналы. Закрытый способ используют в зданиях из газоблоков, кирпича, бетона, т.п. Электропроводка в деревянном доме прокладывается открытым способом.

Определение типа напряжения на вводе

В дом может быть заведена одно- или трехфазная линия на 220 или на 380 В. Выбор делают исходя из своих нужд и из того, что могут поставить энергетики. Так, для небольшого по площади здания без мощного электрокотла вполне достаточно одной фазы на 220 В. Если планируется установка мощного трехфазного оборудования или потребители однофазные, но их совокупная мощность велика, выбирают три фазы по 380 В. Второе решение более дорогое, требования к такой линии выше. Однако она дает большие возможности.

Расчет мощности

Чтобы правильно спроектировать электропроводку, надо определить суммарную мощность потребления. Это делают сложением мощностей всего электрооборудования. Взять данные можно из техдокументации приборов или рассчитать примерно. В среднем, телевизор потребляет 200 Вт, стиралка — 700 Вт, холодильник — 400 Вт, пылесос — 1 000 Вт, электрообогреватель — 1 400 Вт, духовка — 1 200 Вт и т.д. Эти показатели суммируют. К ним добавляют пусковые нагрузки и минимум 20% запаса мощности. Запас может быть больше, это даст возможность в будущем без опасений подключать дополнительные электроприборы.

Выбор проводов

На основании рассчитанной мощности подбирают сечение электропроводки. Лучше всего делать это на основе специальных таблиц.

Однако есть и другое решение. Опытные электрики считают лучшим вариантом трехжильные медные электропровода ШВВПнг и ВВГнг, сечение подбирают исходя из типа потребителя.

• Розеточные группы — 3*2,5 мм².
• Контуры осветительные — 3*2 мм² или 3*1,5 мм².
• Кондиционер 5 кВт и ниже — 3*2,5 мм².
• Кондиционер выше 5 кВт — 3*4 мм².
• Электродуховка или плита — 3*4 мм².
• Электрокотел — 3*4 мм² или больше (руководствуются рекомендациями производителя).

Деление на линии-группы потребления

Нагрузка внутри общедомовой сети должна распределяться равномерно. Поэтому ее делят на несколько частей или групп. Обычно отдельной группой выделяют освещение хозпостроек, уличные фонари, внутридомовые осветительные приборы, розетки, т.п. Если постройка большая, возможно разделение по этажам или даже по помещениям. Для обеспечения максимальной безопасности на каждую выделенную линию ставят автоматы-выключатели, УЗО. Это облегчает поиск неисправности в случае, если защита сработает. Групповые УЗО подбирают по максимальному потреблению выделенной группы. Для подключения мощного электрооборудования рекомендуется обустраивать отдельные линии.

Как завести электричество в здание

На участке ввода электричества в здание обустраивают вводно-распределительный щиток. Его ставят внутри отапливаемого помещения. К щитку с одной стороны подходит уличный кабель ввода, с другой — проводка от всех групп внутренних потребителей. Можно обустроить два электрощита. В первый встраивают общее УЗО, счетчик и рубильник. Все они должны иметь повышенную степень влагозащиты, поскольку оборудование устанавливают снаружи. Второй электрощит монтируют в помещении, он «отвечает» за внутреннюю разводку.

Подключение вводного кабеля в любом случае выполняет сетевая компания. Подвести линию можно по воздуху или под землей. Первый вариант — самый простой и дешевый: от ЛЭП протягивают изолированный самонесущий провод. Не всегда есть такая возможность, поскольку существует ряд ограничений. Например, если расстояние от дома до опоры больше 20 метров, монтаж запрещают или ставят еще одну опору. Иначе есть угроза обрыва электрокабеля.

Можно подвести электричество под землей. Для этого на глубине 80-100 см укладывают электрокабель. Его вставляют в стальную или пластиковую трубу. Это защищает его от повреждений. Для ввода в дом в стене или в фундаменте выдалбливают отверстие. Подземный монтаж более трудоемкий и дорогой, но он снижает риск обрыва линии ввода. Прослужит она намного дольше, чем воздушная.

Как выстроить трассы электропроводки

Схема прокладки проводки для каждого дома индивидуальна. Но есть общие для всех случаев принципы. Перечислим их.

• Первым элементом после участка ввода ставят рубильник. Он дает возможность при необходимости обесточивать дом.
• После него монтируют электросчетчик.
• Третьим устанавливают общую автоматическую защиту.
• После него обустраивают разветвления на все группы потребителей. Обязательно устанавливают автомат-выключатель либо УЗО на каждую из них.

Кроме того, по инструкции в щитке обязательно должны присутствовать две отдельные шины: N (или «нуль») и PE (или «земля»). Отходящие от них электропровода образуют два отдельных контура, которые никогда не соединяются и не пересекаются.

Схему-чертеж электропроводки важно составить с учетом основных правил, которые нужно выполнить. Перечислим их все.

• Сеть делят на несколько групп, которые защищают выключатели-автоматы или УЗО. Единая схема возможна, если в нее будут включены только несколько выключателей либо розеток.
• Для энергоемких мощных приборов обустраивают выделенные линии с защитной автоматикой.
• Электропровода укладывают только вертикально и горизонтально: перпендикулярно либо параллельно потолку и полу.
• Угол поворота провода делают только прямым. Диагональное размещение запрещено.
• Электролинии прокладывают на расстоянии не меньше 150-200 мм от дверных и оконных проемов.
• Расстояние от газовых коммуникаций до электросети не может быть меньше 200 мм.
• Минимальное расстояние от розеточного блока до уровня чистового пола — 35-40 см.
• Электрощитки устанавливают на высоте 150-170 см. Это удобно при обслуживании, а также является защитой от детей.
• Обязательно использование заземления.

Важно выстроить план так, чтобы проложенные кабельные трассы не мешали другим коммуникациям и не пересекались с ними.

После того как план-схема составлена, приступают к монтажу. Можно все сделать своими руками. Важный момент. Все работы проводят только при отключенной электроэнергии, причем нужно исключить возможность ее случайной подачи. Рабочий инструмент используют только с изолированными ручками. Предлагаем пошаговую инструкцию, как провести электропроводку в частном доме.

1. Разметка

Отбейте малярным шнуром уровни чистового потолка и пола, если разметка проводится до начала отделочных работ. Отбейте уровни размещения выключателей и розеток, магистрали розеточной цепи и цепи освещения. Наметьте положение электрощита и пути прохождения магистралей от него к потребителям. Разметьте все трассы с шириной и глубиной будущих штроб. Отметьте положение всех электроприборов. Сверьте разметку с планом-схемой.

2. Подготовка штроб

Вырежьте нишу под электрощит. Коронкой нужного диаметра пробурите отверстия под монтажные коробки для выключателей и розеток, под распредкоробки. Проштробите каналы под электрокабели. Если нужно, продолбите отверстия в другие комнаты для прохождения проводки. Вычистите пыль из штроб, ниш и отверстий. Загрунтуйте их праймером глубокого проникновения.

3. Монтаж системы

Установите электрощит в подготовленную нишу. Уложите кабель в штробы. Если по проекту нужно, предварительно поместите его в гофротрубу. Укладывайте электрокабель по направлению от монтажной коробки к щитку. Обязательно закрепляйте электропроводку внутри штробы специальными хомутиками или клипсами. По окончании укладки сверьтесь с планом и сфотографируйте положение штроб. Установите монтажные и распределительные коробки. Соедините участки электропроводки, подключите группы потребителей к электрощитку. Проверьте корректность работы системы.

4. Финишные работы

Заделайте штробы штукатурной смесью. Дайте ей высохнуть и зашкурьте. Оголенные проводки в монтажных коробках заизолируйте, уложите внутрь полости. В таком виде они должны находиться до окончания отделочных работ. Распределительные коробки накройте крышками, если их нет, заклейте их малярным скотчем. После того как отделка будет завершена, установите механизмы выключателей и розеток, поставьте диммеры, повесьте светильники.

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

Монтаж проводки в доме своими руками

Электричество одно из преимуществ современной жизни, без него люди не мыслят своей жизни.

Очень многое в работе и повседневной жизни человека зависит от электроэнергии.

Большинство производственных процессов давно стали механизированными. Без света мы уже не можем обойтись в быту, постирать, погладить, заправить автомобиль, посмотреть телевизор и многое другое.

Краткое содержимое статьи:

Как свет появляется в доме

Для того чтобы электричество появилось в вашем доме, нужно сделать проводку, если вы считаете, что это опасное дело, то работу можно заказать у электрика.

Но если вы поставили перед собой задачу разобраться и сделать весь процесс самостоятельно, то вам нужно знать, как правильно провести проводку. Для этого и создана эта статья, в которой ниже будут описаны все этапы монтажа проводки.

Где спрятана проводка

Есть помещения, в которых уже было подведено электроснабжение, если проводка старая или неисправная, то ее необходимо заменить, во избежание короткого замыкания и возникновения воспламенения.

В очень старых помещениях проводка шла снаружи стены, но это не красиво и не безопасно, поэтому сейчас принято прятать проводку под отделкой.

Но как найти проводку своими руками, если она скрытая? Для этого существуют приборы для обнаружения скрытой проводки, детекторы поиска, тестеры, отвертки индикатора.

Когда нужно проводить поиск проводки:

• Запланировано проведение капитального или косметического ремонта.
• Перенос розеток и выключателей в другие места.
• К стене нужно прикрепить мебель, крепеж или другие предметы и что бы ни наткнутся на провод, предварительно надо отследить его место прохождения.
• При отсутствии заземления.
• Когда нет схемы электрических коммуникаций
• Если требуется полная или частичная замена старой или неисправной электропроводки.

Проводка с нуля

Разводку начинают из создания схемы проводок своими руками, проводят расчет необходимого количества материалов. После этого начинают подготавливать стены, согласно составленному плану. На стене изначально делается разметка, по которой создают углубления для прокладывания провода.

Установленный кабель необходимо закрепить скобами. После того как проведена кабельная трасса, приступают к установке выключателей, розеток и коробок. Когда все сделано, проводится сборка щитка и тестирование всей системы.

Как самому сделать схему

Существует инструкция, как сделать проводку в доме, для этого надо соблюдать несколько простых правил и рекомендаций. Для составления схемы, можно сделать копию плана постройки и на нем отметить все точки подключения электрической фурнитуры и расположение проводов.

Советы и рекомендации по правильному распределению электрической нагрузки при создании схемы:

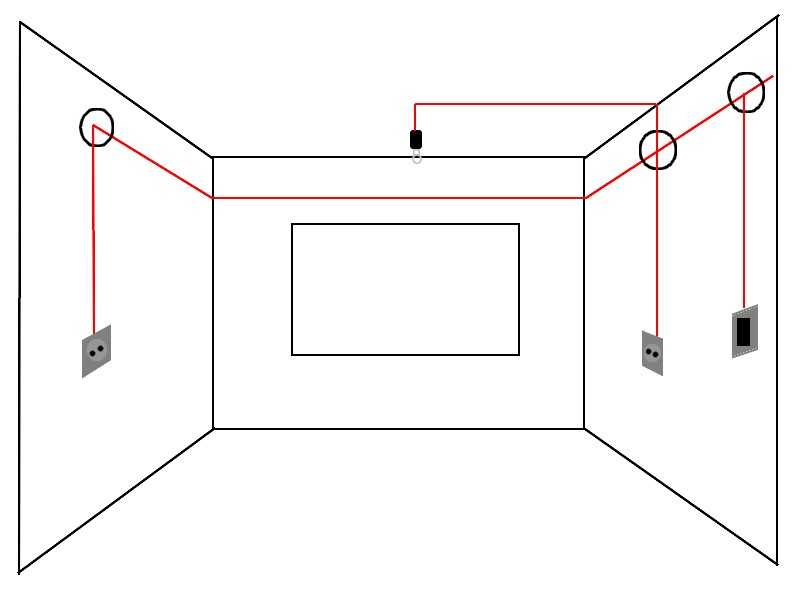

• Кабеля трассы должны проходить только по горизонтали и вертикали, это общепринятое правило всех электриков;
• Повороты провода производятся исключительно под углом 90 градусов;
• Во избежание механических повреждений, рекомендовано прокладывать кабель на расстоянии 20-25 см от потолка. Еще одним вариантом является прокладывание провода по полу, его закладывают в плинтус, такой способ удобный при демонтаже или ремонте.
• По умолчанию установка выключателей делается при входе, и располагаются со стороны дверной ручки. Высота установки от 80 см до 1.5 метра, зависимо от вашего желания и удобства.
• Рекомендовано устанавливать одну розетку на каждые 6 м квадратных. Но количество розеток в комнате диктуют, ваши индивидуальны потребности. Правильно делать отступ при монтаже от двери или окна 10 см.
• В каждом отдельном помещении обязательно ставится коробка распределитель.

Для проведения электрической проводки понадобятся некоторые инструменты, которыми вы будете делать борозду в стене, отверстия под розетки и выключатели, снимать изоляцию с проводов и другие действия.

Необходимые инструменты для монтажа проводки:

• Дрель с коронкой.
• Болгарка с диском по бетону.
• Тестер проверки электроприборов.
• Отвертка индикатор.
• Плоскогубцы и кусачки.
• Переноска.
• Стриппер для снятия изоляции или, в крайнем случае, нож.

Выбор кабеля

В магазине при покупке провода, у новичка, обычно наступает чувство неосведомленности. Существует огромное количество разновидностей проводов.

Оптимальным для нашей задачи будет кабель ВВГ, он может состоять из 2, 3, 4, 5 жил. Предназначение такого провода – проведение и распределения тока, как в помещении, так и на улице, рассчитан на напряжение от 600 до 1000 Вольт и частоту 50 Гц.

Правила безопасности

При монтаже проводки в доме своими руками и подключении электротехники очень важно не забывать о пресловутой технике безопасности. Все об этом слышали 100 раз, но это не повод относится к этому легкомысленно. От того на сколько вы будете аккуратными зависит самое дорогое – ваше здоровье и даже жизнь.

Все элементы проводки должны быть качественными, без повреждений. Нельзя браться за оголенные провода под напряжением. Все элементы трассы должны быть правильно подключены и заизолированы.

Фото монтажа проводки в доме своими руками

Вам понравилась статья? Поделитесь 😉



схемы электропроводки + как провести самому

Обязательной частью ремонтных работ в квартире является замена или установка электрокабеля, распределительных коробок, электрощитов. Правильно подобранная схема подключения защитит жилье от аварий и непредвиденных ситуаций.

Расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.

Содержание статьи:

• Отличительные черты современной электропроводки
• Зачем нужна электросхема?
• Разделение электропроводки на группы (линии)
  • Стационарные бытовые приборы
  • Выделенная линия для кухни
  • Одна или несколько групп освещения?
  • Влажные помещения
• Обзор электросхем жилых помещений
  • Вариант №1: студия или студия
  • Вариант №2: 2-х, 3-х комнатная квартира
• Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века совершили ощутимый прорыв. Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики

Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .

Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.

Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.

Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.

К увеличению количества оборудования нужно добавить увеличение мощности — по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.

Зачем нужна электрическая схема?

Оказывается, устройство современной разводки электрики в квартире – это настоящее искусство, с которым может справиться только профессиональный электрик.

Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых предметов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.

Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками

Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить тросы на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?

Рассмотрим электрическую сеть в разрезе составных частей:

• Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабель-провод нужного сечения и с хорошей изоляцией.
• Розетки и выключатели с качественными контактами, надежными корпусами.

В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации вы можете отключить одну группу, при этом остальные будут функционировать в обычном режиме.

Возможность разделения на 4 группы:

Галерея изображений

Фото

Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой электропроводкой, не выдерживающей сильной мощности.

На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты

Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа — мощная бытовая техника

2 группа — кухонная линия

3 группа — ванная и туалет

4 группа — система освещения

Далее о каждой электрогруппе подробнее.

Стационарные бытовые приборы

Крупные бытовые приборы обычно располагаются в зоне кухни или ванной комнаты.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)

Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.

Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке. В этом случае перемещать рычаг автоматического выключателя намного проще.

Выделенная линия для кухни

Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.

Схема электропроводки кухни, разделенная на 4 группы. В распределительном щите установлены отдельные автоматы для мощной бытовой техники

В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.

Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.

Одна или несколько групп освещения?

Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочными и настенными светильниками — то только для нее следует организовать отдельную группу.

Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей

Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.

Влажные помещения

К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:

Фотогалерея

Фото

Распределительная коробка должна быть установлена ​​вне ванной комнаты — в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку

Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи. Лучшее место возле входной двери.

Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1. Установка распределительной коробки

Правило 2. Установка розеток для электроприборов

Правило 3. Место установки автоматического выключателя

Правило 4. Способ подключения вам придется пользоваться регулярно — розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.

Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.

Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант — ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.

С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.

Обзор схем электропроводки жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.

Вариант №1: студия или студия

Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.

Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора

Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему станет намного проще.

Параметры электрической сети

Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.

Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство использования

Также важно выбрать способ прокладки кабеля — открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.

Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора

Преимущества открытой проводки:

• возможность установка после или во время ремонтных работ;
• быстрая установка;
• Вы можете подключить другую линию в любое время.

При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

Скрытая проводка имеет несколько плюсов, но они более существенны:

• к параметрам и условиям монтажа предъявляются не столь жесткие требования;
• допуски на номинально допустимые токи увеличиваются;
• внутренняя целостность сохранена.

Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет электрической нагрузки

Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.

Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)

Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток тоже меньше (+)

По правилам, если внутриквартирные сети разбиты на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).

Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть

Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше, в 2-х и 3-х комнатных квартирах.

Вариант №2: 2-х, 3-х комнатная квартира

Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:

• розетка лучше разделены на несколько групп – по количеству комнат;
• систему освещения также необходимо разделить на помещения;
• для кухни следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
• если санузел раздельный, то лучше использовать разделение на 2 группы.

Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.

Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что помимо розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация

Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы — на случай ремонта или непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные

По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений запланированной проводки. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.

Составление необходимо указать вводное электрооборудование и параметры кабеля из группы ввода.

Выводы и полезное видео по теме

Схему электропроводки можно составить в виде чертежа, выполненного от руки, либо с помощью компьютерной программы. Пример электропроводки по квартире в трехмерном компьютерном изображении:

Профессиональные советы практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, то можно при одном условии — если вы квалифицированный электрик.

Работать с распределительным щитом без специального разрешения нельзя. Следовательно, поменять розетку или подключить вытяжку можно самостоятельно, а более серьезные работы лучше поручить специалистам.

Хотите поделиться личным опытом составления схемы модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценные предложения? Пожалуйста, пишите комментарии в блоке ниже.

Как спрятать провода от колонок и телевизоров

Справочник по внутренней электропроводке для домашнего аудио/видео

by Crutchfield’s

Джим Ричардсон проработал в компании Crutchfield в общей сложности около 34 лет до выхода на пенсию в 2021 году. как он выразился), нося много шляп в разных отделах, включая написание для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к нашему 1995, а также помог запустить первые итерации наших онлайн-инструментов для подбора автомобиля.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Лучшие подставки для телевизоров 2023 года

Лучшие звуковые панели 5. 1 2023 года

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор

Подходит ли Dolby Atmos для музыки?

Советник Кратчфилда Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можно ли сделать внутреннюю электропроводку самостоятельно?

Это законно?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к тыловым динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросите проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько проволоки нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Разрешить от 10 до 15 процентов больше: Ваш запланированный проводной маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть несколько умных решений, таких как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок колонок экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите соединительную коробку, достаточно глубокую, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без спинки обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Пластины для гвоздей

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойка, балка, пластина, блок или распорка) или надрезаете какую-либо деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провода должны поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Устройство поиска стержней

Прежде чем приступить к установке в готовом помещении, вам необходимо приобрести хороший инструмент поиска стержней. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото любезно предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты

• Лазерный уровень или меловая леска
• Электрическая дрель 1/2 дюйма или больше. много работы в незавершенных помещениях.
• Набор лопаточных насадок от 1/4″ до 1-1/2″. (Профессиональные монтажники используют более дорогие сверла и коронки, потому что они облегчают работу. )
• Пила для гипсокартона
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Норм показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Завязка проводов

После того, как провод или пучок проводов протянуты к выходу, необходимо заправить их. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от J-box или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после установки гипсокартона.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка проводов через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест установки встроенного оборудования см. наше руководство по установке встроенного динамика.

Стены из штукатурки и реек

Если в вашем доме стены или потолки из штукатурки и рейки, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке проводов

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене – одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет незавершенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломом. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть проволоку из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.

Вы также можете поискать в местном хозяйственном магазине различные виды рыболовных лент, предназначенных для более эффективной работы на таких сложных участках.

Ремонт и очистка гипсокартона

Если вы вырезали какие-либо дыры, которые не сработали, вам нужно будет их залатать. Посмотрите это видео, чтобы узнать, как это делается.

Чтобы узнать больше о методах установки, ознакомьтесь с нашими советами по установке наружных колонок.

Получите бесплатный проект системы

В хорошо спроектированном доме форма и функциональность находятся в одной команде.
