Замена электропроводки в квартире своими руками

Чаще всего мысль о том, чтобы поменять проводку в квартире, возникает при планировании капитального ремонта. Причем замена проводки относится к наиболее сложным и дорогостоящим работам. Об особенностях замены проводки и подстерегающих на этом пути трудностях пойдет речь в статье.

Содержание

• Цели замены электропроводки
• Этапы монтажа электропроводки
  • Схема электроснабжения
  • Планирование потребляемой мощности
  • Чертеж схемы
  • Подготовка плана
• Электрическое оборудование помещений
  • Ванная комната
  • Туалет
  • Кухня
  • Прихожая и коридор
  • Детская комната
  • Жилые помещения
  • Высота размещения розеток
• Инструмент и материалы
• Инструкция по замене проводки
  • Создание времянки
  • Создание штроб и установка подрозетников
  • Укладка проводов
  • Цвет проводов
• Окончание работы
• Заключение

Цели замены электропроводки

Замена старой проводки в квартире или доме основывается на трех обстоятельствах:

1. Удаление алюминиевых проводов и прокладка медных. Алюминиевые провода широко применялись несколько десятилетий назад по причине невысокой стоимости и экологической безопасности материала. Однако в дальнейшем стало понятно, что алюминий — не лучший материал для проводов, поскольку с течением времени под влиянием нагрузок теряет свои качества, становясь хрупким. К тому же алюминиевые провода разрушаются вследствие электрокоррозии, пайка этого металла отличается сложностью, а алюминиевые скрутки быстро ослабевают.
2. Смена схемы электрического питания (с глухозаземленной нейтрали на защитное заземление).
3. Отказ от схемы, предусматривающей разветвление проводов, в пользу создания групп с выделенными ветвями. Старая схема разветвления проводов — вынужденное решение еще с раннесоветских времен, когда наблюдался недостаток цветных металлов при необходимости быстро провести электрификацию страны. В 90-х годах прошлого века был принят новый стандарт электрического снабжения — TN-C-S, позволяющий обеспечить большую безопасность потребителей.

Этапы монтажа электропроводки

Замену электропроводки в квартире осуществляют в несколько этапов:

1. Создание схемы электрического снабжения.
2. Разработка плана разводки проводов, его согласование.
3. Обустройство ремонтной времянки.
4. Прокладка проводов.
5. Монтаж элементов (автоматы, выключатели, устройства защитного отключения) и стационарных электрических приборов.

Схема электроснабжения

На рисунке выше изображена однолинейная схема электрического снабжения, где kWA — электросчетчик. Косые черточки, перечеркивающие провода, указывают на располагающиеся поблизости провода фазы (L) и нуля (N). Защитный провод (PE) не перечеркнут, так как проложен отдельно. Если речь идет о трехфазной системе, то на схеме будет три черточки.

Обратите внимание! Составление схемы требует квалификации: самостоятельно проделать эту работу непросто, поэтому лучше поручить план специалисту.

Планирование потребляемой мощности

При прокладке электрических проводов необходимо исходить из потребляемой мощности. Для коттеджных поселков лимит потребления обычно составляет от 10 до 20 кВт на дом, однако для жилья в многоквартирном доме такие цифры нереальны.

При такой мощности не избежать постоянных выбиваний автомата или даже выхода из строя домовой проводки, так как максимальный лимит на жилую единицу редко превышает 2 кВт.

Тем не менее, следует учитывать, что суммарная мощность электробытовых приборов в жилище может значительно превышать реальное потребление в моменте. Это связано с тем, что одновременно вся бытовая техника практически никогда не работает.

Для квартиры размером в 50 – 100 квадратных метров следует исходить из следующих данных:

1. Главный автомат на 25-32А. Рекомендуемый коэффициент запаса — 1,3 – 1,5.
2. Устройство защитного отключения — 50А.
3. Для кухни требуется две ветки проводов (сечение — 4 квадратных миллиметра на каждую). Для обеих веток используется по 25-амперному автомату и 30-амперному УЗО. Питание ванной осуществляется проводами, идущими из кухни.
4. Кондиционер: ветка проводов с сечением в 2,5 квадратных миллиметра, автомат — 16А, УЗО — 20А.
5. Цепи розеток и цепи освещения: одна на каждое помещение (помимо ванной и туалета). Сечение проводов — 2,5 квадратных миллиметра. В УЗО нет необходимости, так как используется общеквартирное устройство.

Чертеж схемы

В качестве базы можно принять схему проводки, приведенную на рисунке выше. Верхнюю ее часть можно оставить без изменений, но при этом нужно поменять числа в соответствии с конкретными задачами. Модель устройства защитного отключения не принципиальна — можно поставить любую. Обозначения можно узнать в справочниках (приложение к ПУЭ) и ГОСТе (в данном случае речь идет о ГОСТ 2.755-87).

Обратите внимание! При создании чертежа следует соблюдать размеры условных обозначений элементов, так как их масштабирование недопустимо.

Подготовка плана

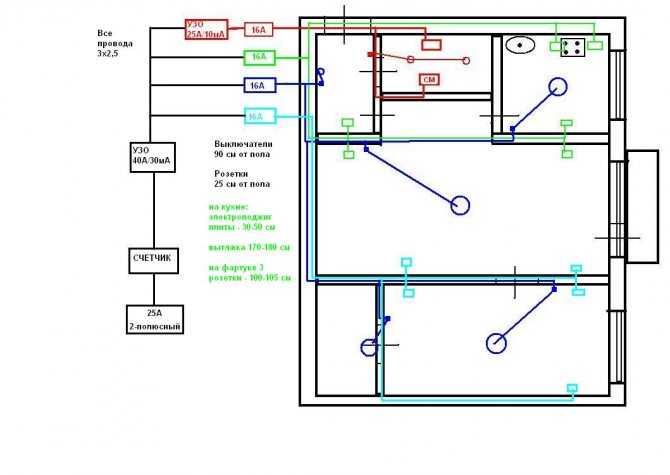

На рисунке выше изображен план электрической проводки.

Объяснения к плану:

1. Во всех помещениях от электросчетчика должны направляться хотя бы по паре веток проводов (освещение и розетки).
2. Так как в стандартной квартире одна ванная, в системе дополнительного уравнивания потенциалов нет необходимости. Данная ветка проводов указана пунктирной линией.
3. В ванной нужно указывать только потолочный влагозащищенный светильник и бойлер.
4. Должны быть определены ветки проводов к точкам подключения и стационарным электроприборам. Под стационарными понимаются устройства, жестко вмонтированные в несущие конструкции или питающиеся через неразъемные соединения.
5. Не следует перегружать схему мелочами типа светодиодной потолочной подсветки.
6. Недопустимы ветки проводов, идущие на балкон или лоджию — это против регламента ПУЭ.

Рекомендации по упрощению разработки плана:

1. Берем план жилого помещения в ДЭЗ или БТИ.
2. Сканируем полученный план.
3. В Photoshop убираем старые обозначения электропроводки, стационарных приборов и точек подключения. После этого наносим новые обозначения, исходя из составленной схемы проводки.
4. Распечатываем полученную схему.

Электрическое оборудование помещений

Чтобы правильно составить план электрического питания, необходимо заранее установить количество точек подключения и состав стационарной техники, расположенной в доме.

Ванная комната

Для санузла характерна высокая влажность воздуха и забрызганный пол, что заставляет предусматривать особые меры электробезопасности. К тому же у распаренного в горячей воде тела сопротивление электричеству радикально снижается: ток замыкания в этом случае может превышать 5А, что смертельно опасно. Сила поражения электричеством зависит от времени контакта и УЗО в данном случае не поможет.

В то же время в ванной комнате располагаются мощные потребители электричества, в том числе стиральная машина и водонагревательный бак. Правила эксплуатации электроустановок разрешают монтаж розеток в санузле с использованием разделительного трансформатора или УЗО, однако для обеспечения полной безопасности рекомендуется предпринять следующие шаги:

1. Электрические провода от водонагревателя и вентилятора подлежат замене на более длинные. Протяженности шнуров должно быть достаточно, чтобы они прошли через отверстие в стене и достали до розеток соседнего помещения (чаще всего кухни). К бойлеру не прилагают шнур, а в случае с вентилятором переоснащение устройства грозит лишь потерей гарантии, что малосущественно ввиду его низкой стоимости. Провода должны содержать три жилы и защитный проводник.
2. Купить удлинитель без шнура, но с заземлителем на три гнезда. Удлинитель оснащают трехжильным шнуром.
3. Провода от электробытовой техники снабжают вилками евростандарта. Шнуры укладывают в поливинилхлоридовый корпус.
4. Вилку водонагревателя подключают в розетку на постоянной основе.
5. Удлинитель фиксируется в санузле на саморезах.
6. Стиральная машина подключается через удлинитель на постоянной основе. Оставшиеся гнезда можно использовать для местной подсветки, фена и другой мелкой бытовой техники.
7. Вилка удлинителя в соседнем помещении включается по необходимости.

Итак, такими нехитрыми действиями можно избежать наличия оголенных концов проводов в санузле, что значительно повысит безопасность жильцов.

Туалет

Как и ванной комнате, в туалете необходима лишь ветка проводов освещения к осветительному прибору. Светильники санузла и туалета можно подключить последовательно к единой ветке. Претензий со стороны электриков в этом случае не будет.

Кухня

Исходя из вышесказанного, на кухне нужна пара веток проводов: из санузла и собственная. Проводное сечение — 4 миллиметра. Понадобится защитный автомат. Для собственной ветки проводов на кухне нужна не одна, а две тройных розетки. В них могут быть подключены посудомоечная машина, духовка, мелкая кухонная техника, осветительные приборы.

Удлинитель, идущий из ванной комнаты, подключается в отдельную розетку. Холодильник работает через розетку дополнительной группы, которую устанавливают на противоположной стене. Розетки основной группы и санузла рекомендуется монтировать за кухонной мебелью — чуть ниже столешницы, но как можно дальше от раковины.

Прихожая и коридор

Здесь понадобится пара веток проводов: для розетки и для осветительных приборов. В протяженном коридоре необходимо по крайней мере две точки освещения. Ближайшую точку к розетке можно сделать в виде бра и пустить питание от нее. Отдаленная точка будет потолочным светильником, питающимся от ветки.

Детская комната

Регламент по детским помещениям требует расположения розеток на высоте не меньше 180 сантиметров от пола. Это требование распространяется только на специализированные детские учреждения, поэтому в частном жилище данная норма носит рекомендательный характер. При желании розетку можно оснастить защитным диском или другим подобным устройством.

Жилые помещения

Для жилых комнат используется схема 2N+1, где N указывает на количество комнат. В качестве примера рассмотрим двухкомнатную квартиру:

1. Гостиная — 1 ветка проводов для основной группы розеток, 1 — дополнительной, 1 — на приборы освещения.
2. Спальня — 1 основная ветка проводов, другая — осветительная. Дополнительная группа связана с дополнительной группой гостиной.
3. Дополнительная группа кухни может быть подключена к дополнительной группе спальни.

В 2 – 3-комнатном жилье может использоваться 10 – 15 веток проводов, в том числе для кондиционера. Ветка проводов для кондиционера заканчивается розеткой, несмотря на его стационарность.

Высота размещения розеток

Идеальная высота для местоположения розеток — 25 – 40 сантиметров от пола. В этом случае их удобно включать, они не портят интерьер и не мешают установке мебели.

Розетка для кондиционера должна располагаться выше, поскольку оборудование находится под потолком, а шнур не должен портить внешний вид стены.

Обратите внимание! Чрезмерное количество розеток уменьшает надежность проводки.

Инструмент и материалы

Чтобы заменить проводку, необходим следующий инструментарий:

• перфоратор, оснащенный буром по бетону, корончатым сверлом, долотом и комплектом сверл;
• болгарка с кругом по камню;
• паяльник;
• индикатор с указателем фазы;
• мультиметр;
• пассатижи;
• отвертки;
• фонарь;
• нож;
• уровень и шнур;
• шпатель;
• электрическая переносная лампа.

Понадобится определенный набор материалов:

1. Клеммники. Такой вариант замены проводки в квартире не предусматривает каких-либо скруток или пайки. Электропроводка устойчива к намоканию. Соединения проводов осуществляются во вводном щите на клеммниках и финальных точках. Клеммники можно приобрести посекционно — по 5 пар с 10 контактами. Необходимо 3 – 5 секций.
2. Подрозетники. Коробки должны содержать выступы, чтобы их можно было зафиксировать алебастром.
3. Кабель. Лучший вариант — российские марки ВВГ или ПУНП. Эти кабеля можно использовать даже в сыром бетоне. Оба вида кабеля одножильные, что позволяет сэкономить при их прокладке.
4. Каналы для проводов. Старые трубы нужно удалить и вместо них использовать металлический гофр.
5. Вводный щиток. Подбирается, исходя из необходимости размещения 4 автоматов, 4 устройств защитного отключения и 4 клеммников.
6. Изоляционная лента.
7. Токопроводящая паста.
8. Алебастр.

Инструкция по замене проводки

Работа осуществляется в несколько этапов.

Создание времянки

Вначале нужно обеспечить электричеством рабочий инструмент. Устанавливаем на отрезок доски или пластмассы розетку и 16-амперный автомат с проводом сечением 4 квадратных миллиметра. Кроме того, понадобится удлинитель.

После отключаем электричество в жилище. Для этого вынимаем пробки и отключаем автомат. Удаляем дозу и выпускаем наружу провода от электросчетчика. К проводам через плотную скрутку подсоединяем времянку. Основательно изолируем стыковые участки проводом и крепим времянку к стене. Подключаем электропитание в квартире и начинаем установку.

Создание штроб и установка подрозетников

Каналы должны быть прямыми, расположенными по горизонтали или вертикали. Горизонтальные штробы прокладываем в 50 сантиметрах от потолка.

Для удобства можно использовать подставку (например, стремянку) с надежной опорой. Вначале для штробления используем болгарку, а затем — долото (для большего заглубления). Ниши для подрозетников проделываем коронкой (если речь идет о бетоне — только долотом).

Укладка проводов

Отрезаем подходящие куски гофра и провода. Укладываем провод в гофр. После этого устанавливаем в ниши и фиксируем алебастром подрозетники. Далее устанавливаем гофр в штробы, а концовки проводов укладываем в подрозетники. Заводим вводную часть гофры в распределительную коробку, наносим проводящую пасту. С помощью жестяного хомута и винта создаем соединение с клеммником заземления щитка. Отключаем электроэнергию и времянку. Заводим провода в щит от электросчетчика.

Цвет проводов

Для нейтрали используется синий или голубой цвет, для защитного провода — желтый с зеленой полоской. Фазные провода могут быть белыми, коричневыми, красными или черными.

Допускается соединение проводов только одного цвета. Нельзя переводить фазу на ноль или фазу на фазу, исключается переключение выключателя с разрывом нуля.

Теперь необходимо нанести слой штукатурки возле подрозетников и поклеить обои (или другой декоративный материал).

Окончание работы

После нанесения штукатурки и поклейки обоев нужно восстановить доступ к подрозетникам. Для этого подрозетники обрезаем по контуру. После удаления излишков штукатурки можно приступать к монтажу розеток, выключателей, приборов освещения, водонагревателя.

Когда розетки установлены, переходим к сборке схемы питания электричеством на клеммниках входного щита. Однако ввод от электросчетчика пока что оставляем неподключенным.

Обратите внимание! Все ветки проводов перед направлением в клеммник тестируем прибором на короткое замыкание.

Временно подключаем электропитание и отыскиваем с помощью индикатора фазу и ноль на проводах, идущих от электросчетчика.

Отключаем электропитание, подводим провода фазы и нуля к отдельным клеммникам. Снова проверяем их на короткое замыкание при работающих автоматах.

Заключение

Замена электропроводки в квартире своими руками — крайне непростая задача для непрофессионала. Прежде чем приступать к такой работе, следует трезво оценить свои знания и практические навыки.

Если уверенности недостаточно, лучше всего пригласить специалистов, так как неквалифицированная замена проводки может обойтись значительно дороже, и не только в финансовом смысле.

Как поменять проводку своими руками

Купили квартиру в хрущевке? Значит, вас ждет увлекательное занятие — ремонт. И начинать нужно с замены проводки, иначе продуманный дизайн однокомнатной квартиры пойдет насмарку из-за неисправной электрики. Как поменять проводку в квартире своими руками расскажем в нашей статье.

Поэтому перво-наперво определитесь с объемами работ.

Особенности замены электропроводки в квартире-хрущевке

Обойдите квартиру и осмотрите розетки и выключатели: в каком они состоянии, нет ли торчащих, оголенных или подгоревших проводов, оплавленных выключателей. Иногда достаточно беглого осмотра, чтобы понять: замена неизбежна.

Если квартира старая, а проводка не менялась с момента сдачи дома, то однозначно меняйте всю разводку.

Во времена строительства хрущевок бытовой техники было на порядок меньше, поэтому и проводка рассчитывалась на меньшую нагрузку. К тому же проводку прокладывали алюминиевыми проводами без заземления.

Да и электропроводность алюминиевых проводов на 38% ниже, чем медных. А это значит, что нужно выбирать провод большего сечения. Да и сами провода хрупкие, крошатся на сгибах и быстро окисляются. Качественная медная проводка долговечнее и надежнее. Хотите сделать раз и навсегда — выбирайте медь.

Как поменять проводку своими руками: стоит ли делать всё самому

Осмотритесь с точки зрения комфорта.

Пользуетесь ли вы удлинителями и тройниками? Если да, то однозначно стоит добавить розеток или изменить их расположение.

Собираетесь ли вы проводить демонтаж стен в квартире? Для хрущевок это очень актуально.

Будете ли вы:

• поднимать пол
• убирать шкафы
• навешивать полки
• менять двери
• добавлять светильники или люстры.

Проверьте, не перекроются ли при этом доступы к розеткам и выключателям, удобно ли будет пользоваться ими после окончания ремонта.

Все свои решения и даже идеи записывайте. Не надейтесь на память и пространственное воображение. Обязательно что-то забудете.

Теперь начертите или возьмите готовый план квартиры и внесите в него все планируемые изменения.

Много ли планируете изменить и насколько сложный предстоит ремонт? Оцените свой опыт и знания в электрике и решите, что для вас выгоднее: заказать электромонтажные работы в Казани или заменить проводку в квартире своими руками.

Возможна ли замена проводки без штрабления?

Конечно, так не хочется возиться со штрабами и глотать тоннами едкую пыль. Понимаем. Решения есть.

Прежде чем выполнять любые работы с электропроводкой, нужно обесточить квартиру.

Открытая проводка

Да, выглядит она хуже скрытой. Многие наши клиенты считают, что это временный вариант решения проблемы.

Тем не менее этот вариант имеет право на существование. Провода прокладываются в кабель-каналах или фиксируются клипсами. Горизонтальную часть можно проложить в специальных европлинтусах.

Чтобы такая проводка не бросалась в глаза, можно обыграть ее четкой геометрией рисунка на обоях или занавесках, яркими рисунками на стенах или интересными защелками.

Протяжка по каналам

В некоторых хрущевках есть возможность протянуть провод через специальные каналы для укладки проводов. Конечно, полностью поменять провода таким способом не удастся, но значительную часть работы можно упростить.

Для замены нужно обесточить розетку, раскрутить ее, достать провод, скрутить его с новым и место соединения изолировать. Теперь найти в распределительной коробке нужный провод и протащить его через полый канал. Снять изоляцию, отсоединить старый провод и подсоединить новый.

Прокладка в старых штрабах

Если размещение выключателей и розеток вас устраивает, можно воспользоваться старыми штрабами.

Конечно, отделку придется нарушить, без этого никак. После чего нужно найти распределительную коробку в комнате. Ее легко обнаружить по пластиковой крышке. Теперь нужно снять крышку, разъединить скрутки или снять клеммы и осторожно достать провода из зашпаклеванных штрабов и заменить их на новые.

Подошли варианты без штрабления? Поздравляем — вы легко отделались.

Если же решили разобраться с проводкой всерьез и надолго — переходим к штраблению.

Что же нужно для замены старой проводки в квартире

Для работы вам понадобится:

• перфоратор с насадками
• болгарка с алмазными дисками или штраборез
• зубило
• молоток
• мультиметр
• уровень
• карандаш, маркер или разметочный шнур.

При работе используйте средства защиты: очки, респиратор, звукоизолирующие наушники.

И не забудьте купить все необходимые расходники согласно плану, который вы уже сделали: розетки, выключатели, распределительные коробки и провода.

Рассчитывая длину электропроводов, учитывайте, что в коробке должно оставаться 10-15 см провода для удобства работы и зачистки концов.

Как поменять проводку своими руками в квартире

Все подготовительные работы закончены, дело осталось за малым — поменять проводку. Итак →

Делаем разметку на стенах, где вы решили проложить электропроводку. Это можно сделать карандашом, маркером или разметочным шнуром. Разметка выглядит как две параллельные линии. Расстояние между ними — 2 см.

Болгаркой или штраборезом по разметке делаем разрезы на глубину около 4 см. Углубление между разрезами удобно делать перфоратором либо зубилом и молотком.

Прокладываем провода и фиксируем их на цементный раствор или алебастр.

Провода соединяем в распределительных коробках, их тоже сажаем на раствор.

Провода в коробке можно скручивать, спаивать, обжимать или соединять с помощью клемм. Последний вариант — самый удобный. Какой бы способ соединения вы ни выбрали, перед соединением нужно обязательно зачистить концы проводов.

С помощью мультиметра прозвоните все провода, чтобы убедиться в правильности подключения.

Теперь приступаем к шпаклеванию штрабов. Когда раствор высохнет, собираем розетки и выключатели.

Да, замена электропроводки в квартире требует взвешенного подхода, знаний и опыта. Каждая квартира — отдельная история, особенно в старых домах. Поэтому, если сталкиваетесь со сложностями, задавайте вопросы. Мы всегда поможем найти выход из сложной ситуации.

Как поменять проводку в квартире своими руками

Во время капитального ремонта многие решают сразу поменять проводку в квартире. Есть много причин для этого. Во-первых, если ваш дом построен давно, то вся электросеть, которая в нем была проложена, уже устарела как физически, так и морально. Во-вторых, раньше для проводки в хрущевках или сталинских домах в основном использовались алюминиевые провода, а этот металл, как известно, сильно подвержен коррозии, и в процессе эксплуатации становится очень хрупким.

В-третьих, современная электрика отличается большой мощностью бытовых приборов. Лет 20-30 назад в проекте закладывалась нагрузка около 3 кВт на каждую квартиру, сейчас эта цифра значительно увеличилась.

Итак, как видите, замена проводки — это не прихоть и блажь, а насущная необходимость. Рассмотрим подробно, как осуществить этот процесс, с чего начать, какую часть старой проводки необходимо поменять, а в каких случаях ее можно оставить.

Содержание

• Основные этапы
• Составление схемы
• Перенос плана раскладки на стены
• Необходимые материалы
• Инструменты
• Демонтаж старой электропроводки
• Установка новой проводки

Основные этапы

Необходимо сразу определиться, сможете ли вы заменить электропроводку в квартире своими руками или пригласите профессиональных электриков. Имейте в виду, что электромонтажные работы – это самая сложная и объемная часть ремонта дома.

Материальные затраты будут соответственно высокими. Если у вас нет ограничений в средствах, то лучше пригласить специалистов.

Замена электропроводки в квартире своими руками базируется на трех основных составляющих.

• Однозначно, все алюминиевые провода надо заменить на медные. Мы уже упоминали, что металл подвержен коррозии, кроме того, он имеет мягкую структуру, выдавливается из-под винтовых клемм, его пайка — сложный и дорогостоящий процесс, а алюминиевые жилы со временем ослабевают. Все это может в итоге привести к ненадежности контактных соединений.
• Необходимо будет перейти с ранее использовавшейся схемы с глухозаземленной нейтралью (TN-C) на схему с защитным заземлением потребителей (TN-C-S). Электроснабжение по прежней схеме TN-C применялось в Советском Союзе вынужденно, потому что шла массовая электрификация, электрические сети были очень длинными и к тому же ощущалась острая нехватка цветных металлов. С конца 90-х годов начался переход на электроснабжение по схеме TN–C–S, что обеспечивает безопасную работу потребителей вне зависимости от общего состояния сети.

• Потребуется смонтировать групповое подключение потребителей с отдельными ответвлениями, тогда как ранее применялась разводка ответвлением от ГРЩ через распределительные коробки.

По новой схеме у Вас будет отдельная ветка от общего щитка, выполненная единым отрезком кабеля, для каждой группы потребителей.

Составление схемы

На начальном этапе вся работа будет носить теоретический характер, то есть необходимо будет четко определиться со схемой и количеством материалов.

Прежде чем менять электропроводку в квартире, составьте схему, на которой изобразить план жилого помещения. Удобнее всего будет взять его из техпаспорта и перерисовать на бумаге в коробку.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы не планировать установку розеток за ней) и бытовая техника (в этом случае, наоборот, розетки нужно монтировать рядом). Определите расположение выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам потребуются розетки, кроме мест установки стационарных бытовых приборов (холодильник, духовка, кондиционер), т.е. , желательно заранее решить, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте расположение элементов освещения — бра, ночников, торшеров.

Имейте в виду, что мощные бытовые приборы, такие как водонагреватель, электроплита, стиральная машина, посудомоечная машина или «теплый пол», должны подключаться к сети не через розетки, а отдельной линией от индивидуальная машина.

Перенос плана планировки на стены

Теперь перенесите составленную схему на стены вашей квартиры, вы еще будете делать ремонт, так что еще можно рисовать на поверхностях стен. Отметьте расположение розеток, выключателей, осветительных приборов и распределительных коробок (обычно они располагаются на входе в помещение). Строгих размеров для их размещения нет, но старайтесь придерживаться следующих рекомендаций:

• Выключатели располагаются на высоте от 0,8 до 1,5 м от уровня пола.
• Этот же параметр для розеток варьируется от 0,3 до 1 м, здесь все будет зависеть от вашего интерьера. Главное, чтобы вам потом было удобно ими пользоваться.

• В ванной желательно обойтись без установки розеток. Если в этом есть острая необходимость, то его необходимо подключить через устройство защитного отключения (УЗО). Расстояние от розетки до элементов ванной комнаты (раковины, ванны, душа) должно быть не менее 0,6 м.
• Распределительные коробки располагаются на расстоянии 15-20 см от поверхности потолка. Не забудьте это учесть, если в будущем вы планируете опустить потолок (сделать его натяжным или из гипсокартонных листов).

От коробок к распределительным устройствам начертите пути для проводов.

Эти маршруты должны быть строго вертикальными или горизонтальными, не допускаются зигзаги и косые линии, не пытайтесь экономить на таких материалах.

Необходимые материалы

Теперь, исходя из всех проделанных работ, вы можете определить количество материалов, которые вам потребуются для замены электропроводки в доме. Подсчитайте, сколько распределительных коробок, розеток и выключателей вы сопоставили. Если проводка скрытого типа, то для каждого коммутационного аппарата понадобится еще и подрозетник. С помощью рулетки измерьте необходимое количество провода вдоль нарисованных линий разводки. Обязательно берите его с запасом на подрезку в местах стыков (6-10% от общей длины).

Для проводки своими руками выбирайте трехжильный провод или медный кабель. Сечения 1,5 мм будет достаточно для сети освещения ² , для групп розеток — 2,5 мм ² , для мощных электропотребителей — 4 мм ² .

Советуем приобрести качественную немецкую жилу с маркировкой NYM, с изоляцией из поливинилхлорида. Из отечественной кабельной продукции наибольшим спросом пользуется жила марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа разводки – кабель-каналы. Гофру лучше купить металлическую, так как в случае ЧП поливинилхлорид может разлагаться и выделять токсичные вещества.

Выбор кабеля и автоматов на видео:

Крайне важно защитить домашнюю электрическую сеть от перегрузок, коротких замыканий и утечек тока, поэтому без автоматики не обойтись. Необходимо будет установить УЗО и автоматические выключатели (или комбинированные варианты — дифференциальные автоматические выключатели). Их выбирают по номинальному току, в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведем пример, каких машин примерно нужно для обычной трехкомнатной квартиры:

• автомат общий вводной — 40 А;
• на розеточную группу — 25 А;
• для освещения — 16 А;
• для мощных потребителей — на 32 А.

При выборе станков отдавайте предпочтение лидерам рынка электротехнической продукции – фирмам «Legrand» и «ABB».

Коробки соединительные бывают двух видов и отличаются друг от друга только конструкцией.

Коробки квадратной и прямоугольной формы более вместительны, а круглые гораздо удобнее в установке.

Просверлить круглое отверстие в стене для такого ящика гораздо проще, чем забить квадратную или прямоугольную нишу.

Обязательно выбирайте розетки с заземлением. Если в доме есть маленькие дети, то понадобятся специальные приспособления с защитными шторками (чтобы ребенок не мог выковыривать внутрь посторонние предметы). Обратите особое внимание на номинальный ток, на который рассчитан коммутационный аппарат, иначе могут возникнуть проблемы при подключении мощных потребителей.

Инструменты

Перед тем, как поменять проводку в квартире, вам потребуется запастись не только материалами, но и достаточно большим количеством инструментов. Если у вас нет всех необходимых приспособлений, то, возможно, все же имеет смысл обратиться к профессионалам. Ознакомьтесь со списком всего, что вам нужно для установки новой проводки, а затем примите решение для себя.

Идеальный вариант – аренда электроинструмента.

1. Перфоратор и набор сверл по бетону (а также сверло по бетону, корончатое сверло и зубило). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
2. Уровень, отвес и шнур для разметки прокладки проводов.
3. Болгарка (и круг по камню к ней) или штроборез для проделывания борозд в стенах для проводов.
4. Шпатель и гипс (или алебастр) для заполнения штроб после укладки в них проводов.
5. Нож монтажный или специальное приспособление для снятия изоляционного слоя на проводах (стриппер).
6. Плоскогубцы, набор отверток плоских и крестовых, бокорезы.
7. Паяльник с припоем и канифолью для соединения проводов.
8. Индикаторная отвертка для определения фазы и нуля.
9. Длинная переноска. Во время ремонтных работ для питания электроинструмента вы будете использовать временную будку, а ее длины должно хватить до самых отдаленных комнат и уголков.

Демонтаж старой проводки

Замена электропроводки в квартире своими руками начинается, в первую очередь, с полного обесточивания помещения. Отключите вводной автоматический выключатель на квартиру и убедитесь в отсутствии напряжения.

Проще всего начать демонтаж старой проводки с выключателями и розетками, снять их, освободив тем самым концы проводов. Откройте крышки распределительных коробок и отсоедините все монтажные коробки. Теперь, аккуратно потянув за старый кабель, освобождаем его от замазочных штроб. Обнаружить провода в поверхностях стен поможет специальный прибор – индикатор скрытой проводки, некоторые в этом случае даже используют металлоискатель.

Если в каком-то месте нет возможности демонтировать кабель, то не слишком старайтесь, не разрушайте стены. Проблемный участок проводки оставьте в старой борозде, только тщательно заизолируйте его концы с обеих сторон.

Установка новой проводки

Сразу стоит сказать, что частично менять проводку не рекомендуется. Если вы уже взялись за ремонт повторно, то делайте это везде. Единственный случай, когда допускается замена только части домашней электросети, если где-то произошел обрыв провода и необходимо его устранить.

А теперь сам процесс установки новой проводки. Возможно, в какой-то из комнат путь провода от коробки к розеткам и выключателям останется прежним. Это хорошо, вам не нужно будет забивать новые канавки.

В том случае, если вы запланировали сделать все совсем иначе, начните с отверстий для коммутационных аппаратов и распределительных коробок, а уже между ними сделайте пазы для укладки проводов.

Внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, напряжения в квартире не будет вообще. Для подключения электроинструмента используйте временную будку, которую можно выкинуть из вводного щитка, или договоритесь с соседями о питании от них через носитель.

Отрежьте необходимые куски проводов и гофротрубы. Затяните провода в гофру и поместите их в сделанные пазы. Не забудьте оставить соединительные наконечники с обеих сторон. Установите розетки в проделанные отверстия, затяните в них провода и теперь можно закрепить их алебастровым раствором.

Покрывать штробы сплошным слоем алебастра не нужно; достаточно захватить их через каждые полметра.

Подключение проводов к розеткам и выключателям, установка коммутационных аппаратов в розетки. Теперь сделайте все необходимые соединения в распределительных коробках.

Имейте в виду! Если вы хотите сделать освещение на балконе или лоджии, то не нужно тянуть туда целую ветку, светильники подключаются через розетки соседних комнат.

Обязательно протестируйте новую электропроводку перед окончанием работ в квартире.

Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти в видео:

Как заменить старую проводку мы объяснили, тут особых сложностей нет. Те, кто когда-либо занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать и хотя бы посоветоваться с профессионалами.

Руководство домовладельца по замене электропроводки в доме

© 1jaimages / Adobe Stock

Замена электропроводки в доме с использованием устаревшей или малогабаритной системы электропроводки повысит вашу безопасность, предотвратит такие неприятности, как мерцание света, и даже сэкономит ваши деньги на счетах за электроэнергию. Тем не менее, перемонтаж — это серьезное мероприятие, требующее планирования и терпения.

Понимание ваших потребностей

© Карина Чекарёва / Adobe Stock

Замена проводки обычно включает в себя больше, чем просто замену старого провода. Если ваш электрический щит (коробка выключателя) меньшего размера, замена его на больший позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с 60-амперными панелями, которых было достаточно в то время, когда семьи потребляли меньше электроэнергии. Даже если вы чувствуете, что можете справиться с этим, скорее всего, вам потребуется повысить уровень обслуживания, чтобы получить право на страхование домовладельца. Панель на 60 ампер сама по себе небезопасна при правильном использовании, и даже сегодня ее достаточно для очень маленького дома. Однако в домах более стандартных размеров современные пользователи склонны перегружать эти панели, что представляет опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер. Наиболее распространенными электрическими панелями являются модели на 100 и 200 ампер. 100-амперной панели достаточно для большинства домов площадью 3000 кв. футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более экономично использовать панель на 200 ампер.

С другой стороны, если в вашем доме проводка проводилась в 1980-х годах или позже, скорее всего, потребуется лишь несколько обновлений для замены изношенной или поврежденной проводки и светильников.

Вы также можете заменить старые розетки, светильники и выключатели. Старые круглые выключатели и розетки, установленные в плинтусе без плинтусного короба, в целях безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с портами USB, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделать самому или нанять профессионала?

© puhimec / Adobe Stock

Если вы любите делать что-то своими руками, вы можете подумать о переделке проводки самостоятельно. Вы сэкономите деньги, но потратите несколько недель на грязную работу, включая резку, сверление, прокладку проводов и латание дыр. Сначала ознакомьтесь с местными электротехническими нормами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить, вместе с розетками, выключателями и другими электрическими функциями, которые вы хотите.

Прежде чем приступить к работе, попросите сертифицированного электрика осмотреть существующую проводку на наличие признаков того, что работа может оказаться более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую карту проводки на наличие потенциальных проблем. Ваша законченная работа по перемонтажу проводки своими руками должна пройти проверку у лицензированного электрика. Прежде чем начать свой проект, найдите электрика, который будет готов провести эту проверку. Не все электрики проверяют работы, которые они не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или передвигают ее в центр комнаты, накрывают тряпками, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете перерезать провода, чтобы отключить их. После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, постарайтесь не задеть провода или трубы внутри стен.

Когда закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый из них к выключателю на вашем электрическом щите и пометить каждый выключатель названием его цепи. В завершение вызовите электрика для осмотра, прежде чем закрывать точки доступа к проводке.

Создайте свой план

© Monkey Business / Adobe Stock

Если вы будете выполнять перемонтаж самостоятельно, вам нужно спланировать как то, что вы хотите, так и то, как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать, что вы хотите, а не решить, как это установить. Оставьте разработку схемы профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. В большинстве домов проводку меняют только раз в два десятилетия. Когда вы планируете заранее, ваш электрик может учитывать будущие приборы в вашем проекте замены проводки.

Учитывайте такие функции, как:

• Отопление, вентиляция и кондиционирование воздуха (HVAC)
• Освещение и потолочные вентиляторы
• Водонагреватель
• Стиральная машина с сушкой
• Кухонные приборы, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильник
• Электроника для домашнего офиса, такая как компьютеры и центры зарядки устройств
• Развлекательные системы, включая телевизор и стереосистему
• Гидромассажная ванна, спа, сауна или бассейн
• Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
• Вспомогательные устройства для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
• Более крупные различные элементы, такие как полотенцесушители или беговая дорожка с электроприводом

Как только вы поймете, чего хотите, сделайте простой чертеж своего дома, на котором показаны основные бытовые приборы, электроника, освещение, выключатели и розетки. Визуальное представление помогает вашему электрику понять вашу цель, что, в свою очередь, поможет ему спланировать электрические цепи вашего дома.

Проверьте чертеж с вашим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Убедитесь, что вы действительно довольны планом, прежде чем ваш электрик приступит к работе. Как только работа началась, просьбы об изменениях увеличивают время и стоимость работы. То, что кажется вам простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

© estradaanton / Adobe Stock

Прежде чем вы начнете искать электрика, установите бюджет для вашего проекта по ремонту электропроводки. Стоимость замены электропроводки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о переделке проводки в доме, комната за комнатой или секция за секцией, насколько позволяет ваш бюджет.

Самостоятельная подготовка и уборка также может сократить расходы. Если вы готовы передвинуть мебель, убрать ковры, очистить чердак и, возможно, даже заняться стенами в поисках проводки и розеток, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако материалы — не место для сокращения расходов. Дешевые материалы снизят стоимость работ, но не стоит экономить на системе, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Tomasz Zajda / Adobe Stock Чтобы найти квалифицированного электрика, начните с расспросов о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, обратитесь за предложениями к строительным или профессиональным ассоциациям. Как только у вас появится по крайней мере три названия компаний, свяжитесь с каждой из них, чтобы обсудить их опыт в переоборудовании домов, подобных вашему.

Проверить лицензию электрика. Ищите компанию, в которой есть хотя бы один главный электрик, обладающий лицензией главного электрика и лицензией подрядчика по электроснабжению. Лицензия главного электрика является профессиональной лицензией, а лицензия подрядчика по электроснабжению — коммерческой лицензией. Только главный электрик может иметь лицензию подрядчика по электроснабжению. Также проверьте наличие у подрядчика страховки гражданской ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к поломке

© Ezume Images / Adobe Stock

Замена электропроводки — одна из самых разрушительных работ по ремонту дома. Поскольку провода проходят по всему дому, доступ к ним часто означает поднятие ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет точно сказать вам, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Работы по перемонтажу выполняются в два этапа:

Первый этап — Замена кабелей, проводки, цепей и монтажных коробок.

Второй этап – Установка лицевых панелей на розетки и выключатели света и установка светильников. На этом этапе все подключается и идет «вживую».

Это означает, что даже замена электропроводки всего в нескольких комнатах обычно занимает два-три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как встроенное верхнее освещение, это продлит время. Если вы попросите внести изменения в ваш первоначальный план, например, поставить розетку в другом месте, это также увеличит время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, приступая к работе.

В это время у вас не будет электричества, что, скорее всего, означает отсутствие света, кондиционера, электрической плиты или телевизора.
