ИОНИЗАТОР ВОЗДУХА ДЛЯ ДОМА

   О пользе свежего (горного) воздуха известно всем. Воздействие отрицательных ионов способствуют излечению ряда заболеваний. Описанные конструкции ионизаторов в журналах Радио, Радиоконструктор и подобных и многие промышленные обладают рядом недостатков:

   1. Опасность прикосновения к электрофлювиальным остриям и другим токоведущим частям, находящимся под высоким напряжением “люстра Чижевского” (1). (2).

   2. Большой уровень электромагнитных помех и статического заряда на теле человека и других металлических предметах (батареи отопления, ручки дверей и т.д.), поэтому их рекомендуют распологать в дали от радиоаппаратуры и от металлических предметов. (2,3)

   3. Большое пылеосаждение вблизи ионизатора (стенах, потолке и т.д.). Это относится к ионизаторам открытого типа “люстра Чижевского” и многим промышленным.

   Предлагаемый тут ионизатор лишён этих недостатков.

Принципиальная схема ионизатора приведена на рис. 1. Основа ионизатора мультивибратор импульсов на транзисторах VT1, VT2. Частоту мультивибратора можно изменять подстроечным резистором R7 в пределах 30- 60 кГц.



Принципиальная схема ионизатора воздуха

   С мультивибратора импульсы подаются на преобразователь напряжения, выполненном на транзисторах VT3,VT4 и трансформаторе Т1. Изменяя частоту мультивибратора резистором R7 изменяется выходное напряжение на выходе преобразователя. При уменьшение частоты выходное напряжение возрастает. Высокое напряжение с амплитудой около 2,5 кВ со вторичной обмотки трансформатора T1 поступают на вход умножителя на 6 собранного на диодах VD5-VD10 и конденсаторах С8-С13. Выходное напряжение умножителя подается на систему острий, представляющую собой многожильный медный провод, проводники которого разведены “зонтиком” и согнуты под прямым углом. Один из выводов вторичной обмотки Т1 заземлен (соединен с корпусом).

Расстояние между острием и корпусом подбирается при окончательной настройке.

   Для предотвращения возникновения высокой разности потенциалов между корпусом и остальными частями схемы введены резисторы R8-R10. Разрядник SG1 представляющий собой искровой промежуток длиной 5 мм предназначен для предотвращения пробоя вторичной обмотки трансформатора при регулировке резистором R7 выходного напряжения.

   Для питания ионизатора применяется схема с реактивным емкостным сопротивлением, конденсаторы С1, С2 диодный мост VD1, резистор R2, стабилитрон VD2.

   Ионизатор помещается в металлический корпус компьютерного блока питания стандарта АТХ и поэтому электрическое поле высокой напряженности вблизи ионизатора отсутствует и его можно размещать где угодно.

   Для создания потока воздуха, проходящего через систему острий, применяется вентилятор – кулер того же блока питания, ранее предназначенный для охлаждения.

   Для питания вентилятора (12 В, 0,13 А) применяется схема с реактивным емкостным сопротивлением, конденсатор С6 диодный мост VD3, резистор R11, стабилитрон VD4.

   Для получения более высокого напряжения на выходе умножителя можно применить умножители на 8, 10 добавив необходимое количество плеч к умножителю на 6.

   Высоковольтный трансформатор Т1 стандартный, типа ТВС90П4. В него добавлены две обмотки I и II, которые сдержат по 25 витков провода ПЭВ-0,35. Обмотка III оставлена без изменений.

   В качестве Т1 можно использовать и другие трансформаторы строчной развертки телевизора, ТВС110П3, ТВС90ПЦ10 и т.д. подобрав при этом число витков обмоток I и II, чтобы на выходе обмотки III – напряжение составляло 2-3 кВ.



Транзисторы VT1, VT2 любые маломощные, VT3,VT4 – КТ646 с любым буквенным индексом, устанавливают на радиатор от транзисторов применяемых ранее в блоке питания стандарта АТХ и соединен с минусом диодного моста VD1.

   Стабилитрон VD2 – Д815Е,Ж и другие с напряжением стабилизации 15-18 В, VD4 – Д815Д, КС512А или импортный с напряжением стабилизации 12 В

   Диодные мосты можно заменить простыми диода с U обр. не менее 400 В и I пр. не менее 0,5 А.

   Выпрямительные столбы VD5-VD10 – КЦ106Б-КЦ106Г или любые из серий КЦ117, КЦ121- КЦ123. Конденсаторы С8-С13 – К15-5 емкостью 100-470 пф на напряжение 6,3 кВ.

   Резистор R2 ПЭВ-10, остальные МЛТ,ОМЛТ и другие. Подстроечный резистор R7 малогабаритный СП3-19а и другие.



Конденсаторы С1, С2, С6 – К73-17 с указанными напряжениями и выше, остальные КМ, КЛС, К10-77 и другие малогабаритные, а С3, С7 – К50-35 или аналогичные.

   Умножитель выполнен на печатной плате из текстолита толщиной 2,5-3 мм, детали расположены со стороны печати и закрыты диэлектрической крышкой. Заливать умножитель эпоксидной смолой не нужно так как электростатического поля не возникает, что удобно при ремонте умножителя. Если по какой либо причине выйдут из строя диоды не нужно будет собирать новый умножитель, а открыть крышку и заменить вышедший диод. Подстроечный резистор R7 можно заменить переменным и вывести его наружу для регулирования высокого напряжения, тем самым регулировать концентрации насыщенности воздуха.

   Собранный из исправных деталей ионизатор начинает работать сразу, единственное что нужно подобрать расстояние между системой острия и корпусом для получения нужной концентрации аэроионов при максимальном напряжение на выходе умножителя.

   Литература

 1. Иванов Б. С. Электроника в самоделках. – М.: ДОСААФ, 1981 г.
 2. Электронный “кактус”. Абрамов С. Радиомир №9, 2006 г.
 3. Малогабаритный аэроионизатор. В. Коровин Радио №3, 2000 г.
 4. “Люстра Чижевского” – своими руками. С. Бирюков. Радио №2, 1997г.
 5. Сидоров И. Н. и др. Устройства электропитания бытовой РЭА: Справочник., Радио и связь, 1991.

   Конструкцию прислал на конкурс: Слинченков Александр Васильевич г. Озёрск , Челябинская обл.

   Форум по медприборам

как собрать, инструкция, схема, особенности

Качество воздуха, которым мы с вами дышим, во многом зависит от наличия в нем положительных и отрицательных ионов.

На их количество отрицательно может повлиять много разных факторов, исправить это может ионизатор воздуха, который мы с вами можем сделать своими руками.

Принцип действия

Если мы собираемся собрать ионизатор, нам необходимо знать принцип его работы. Исследования воздуха в обычной квартире показали, что количество полезных ионов в нем меньше необходимого в 10-15 раз.

Прибор для очистки и ионизации воздуха просто необходим.

Основная функция ионизатора – заряжать частицы воздуха отрицательным зарядом. В результате этого образуются аэроионы, полезные для нашего здоровья.

Для того, чтобы получить отрицательный заряд, простые элементы должны пройти через коронный электрический заряд. Воздействию этого заряда также подвергаются пыль, вредные микроорганизмы и аллергены.

Достигнув пластины с противоположным зарядом, эти элементы притягиваются к ней и удаляются из воздушного потока.

Затем они удаляются из аппарата в процессе его очистки. Ток подается на металлические электроды в форме импульсов.

Существуют некоторые ограничения при использовании ионизатора воздуха. Не рекомендуется его использовать в помещениях, где находятся больные раком, дети до 1 года и люди с повышенной температурой.

Сборка ионизатора

Сборка такого устройства должна осуществляться в строгом соответствии со схемой. Работы должны проводиться с соблюдением всех инструкций.

Только в этом случае положительный эффект от его использования будет гарантирован.

В качестве корпуса устройства может выступить корпус компьютерного блока. Роль вентилятора может выполнять кулер из этого же блока.

Повышающий трансформатор мы можем взять для нашего прибора любой, с характеристиками в пределах 220/18-20 В. Также для сборки нам понадобятся: текстолитовая плата толщиной 0,25-0,30 см, кабеля, элементы крепления.

Также нам потребуются транзисторы (КТ315) и стабилитроны (Д815).

Все остальные элементы мы можем заменить аналогами со сходными характеристиками.

Теперь нам необходимо сконструировать электроды ионизирующего типа. Для этого нам подойдет многожильный медный провод.

Зачищаем жилы от изоляции и сгибаем каждую под углом в 90⸰. Получаем фигуру, напоминающую зонтик.

Устанавливаем эту конструкцию на расстоянии от ионизатора, которое будет обеспечивать выработку необходимого количества ионов. Также важным моментом является обеспечение перемещения воздушных масс через эти электроды.

Для этого нам и необходим вентилятор. Мы уже решили использовать в его качестве кулер нашего блока.

Для обеспечения его питания нам нужен будет блок выпрямительного типа и силовой трансформатор.

После изготовления устройства необходимо его отрегулировать, и затем мы можем смело им пользоваться.

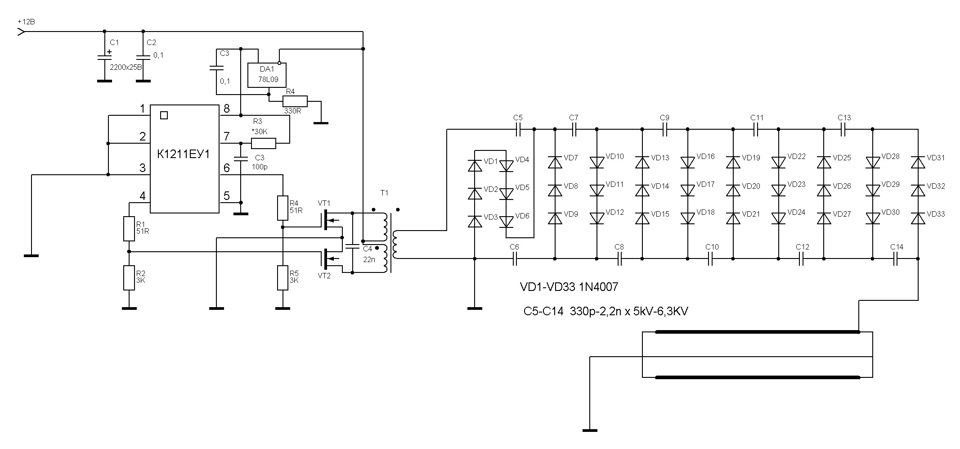

Воздухоочиститель для автомобиля

Автомобильный салон представляет собой замкнутое пространство с минимальным притоком воздуха. Для очистки воздуха в нем обычно используется кондиционер, но он не особо улучшает пользу воздуха в салоне для здоровья водителя и пассажиров.

Поэтому многие автолюбители приобретают или создают сами дополнительные устройства для очистки воздуха в автомобилях. Как же можно собрать самому очиститель воздуха для автомобиля?

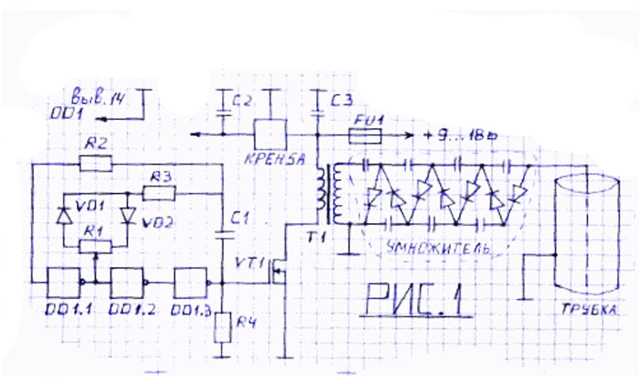

Начнем с трансформатора. Из старых ненужных устройств можно извлечь сердечник и приготовить необходимое количество кабеля.

Когда приготовим все необходимое, можно приступать к обмотке. Первичная обмотка содержит 14 витков, после ее наматывания изолируем при помощи скотча (2-3 слоя), и наматываем вторичную.

Вторичная обмотка будет у нас состоять из 600 витков, изолировать будем после каждых 100 витков. Умножитель напряжения собираем из диодов КЦ106 и конденсаторов в 10 кВт.

После изготовления подключаем очиститель к бортовой сети.

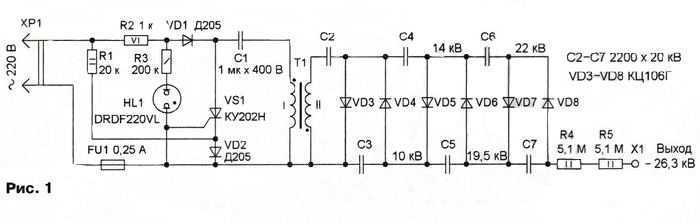

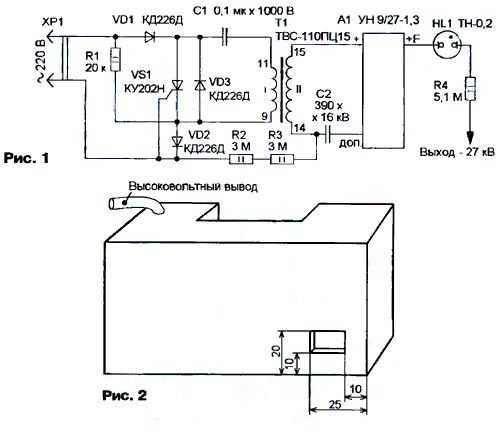

Люстра Чижевского

Люстра Чижевского – самый известный, наверное, ионизатор воздуха. Состоит это устройство из преобразователя высокого напряжения и, собственно, люстры – алюминиевого обруча до 100 см в диаметре.

На этом обруче закреплены луженые медные провода диаметром около 1 мм. Шаг сетки составляет 3,5 – 4,5 см.

Сетка провисает относительно обруча на 60 – 90мм. В области каждого пересечения к конструкции припаиваются металлические иглы длиной до 40мм.

Через каждые 1200 к обручу монтируется по медному проводу. Их концы соединяют над обручем, и к точке их соединения подключается высоковольтный генератор.

Для нормального функционирования устройства необходимо напряжение не ниже 25 кВ. Для достижения такого значения схема дополняется необходимым числом каскадов умножителя, после чего можно приступать к эксплуатации устройства.

В заключении

Простой озонатор воздуха вы сможете собрать в домашних условиях, даже имея начальные навыки работы с электричеством.

Что касается более сложных моделей, например, биполярного очистителя, их лучше приобретать в магазине, либо обратиться за помощью к профессиональным электрикам, которые помогут собрать аппарат с необходимым функционалом.

Сборка ионизатора воздуха менее чем за 10$: Технический блог

Это проект, который я хотел сделать около 2 лет назад, но так и не собрался его построить. В этом нет ничего слишком необычного или сверхвысокотехнологичного. Любой, у кого есть какие-то способности к самоделке, должен быть в состоянии осуществить это, не вспотев. Я выложил в открытый доступ весь дизайн, ведомость материалов, и вы должны заказать детали и собрать его для себя менее чем за 10 долларов. Вы можете скачать файлы оборудования здесь. Проверьте устройство в действии здесь. Пришлите мне фотографии вашей сборки по электронной почте на адрес [email protected], если вам случится ее сделать. 😀

Предыстория

Моя нынешняя квартира в Мумбаи находится рядом с довольно оживленной дорогой. С тех пор, как я переехал, у меня всегда была проблема с пылью, оседающей каждую неделю на все, если я открываю окна. Убирать это каждую неделю — мучение. Поэтому я хотел купить очиститель воздуха для комнаты. Тогда я подумал: «Насколько сложно будет построить его самому?». Провел небольшое исследование и пришел к выводу, что мне нужно сделать себе ионизатор (кстати, между ионизатором и очистителем есть большая разница, об этом позже в посте). Черт возьми, тогда жизнь и другие мои проекты встали на пути, и я так и не смог построить ни одного.

Несколько человек за последние несколько месяцев обращались ко мне и спрашивали, как я занимаюсь проектированием и созданием устройств и сложных систем (я занимаюсь консультационными проектами по технологиям для компаний). Поэтому я подумал, что должен детализировать относительно простой проект, проведя всех через мой мыслительный процесс и создав что-то с нуля.

Итак, начнем. Давайте построим ионизатор.

Фаза исследования:

Честно говоря, я сделал это 2 года назад и примерно знал, что мне нужно построить. Но подыграй мне в этом. 🙂

Начните искать в Google то, что вы хотите построить. Для начала давайте узнаем, что такое ионизатор, каков его основной принцип работы. В Вики написано

Ионизатор воздуха (или генератор отрицательных ионов, или люстра Чижевского) — это устройство, использующее высокое напряжение для ионизации (электрического заряда) молекул воздуха. Отрицательные ионы, или анионы, представляют собой частицы с одним или несколькими дополнительными электронами, придающими частице суммарный отрицательный заряд.

Это достаточно просто. Если вы продолжите читать остальную часть статьи, вы обнаружите, что ионизаторы воздуха используются для удаления частиц из воздуха путем придания частицам отрицательного заряда, и эти отрицательно заряженные частицы притягиваются к положительно заряженной поверхности (например, к стене). /земля). Затем частицы легко оседают (удаляются из воздуха). Это круто. Это именно то, что мы хотели сделать. Удаляйте частицы пыли из воздуха, чтобы меньше вдыхать.

Итак, с первых 5 минут поиска мы знаем, что нам нужно создать систему высокого напряжения, чтобы передать заряд частицам. Эта информация поначалу меня немного тревожила, потому что я раньше не строил высоковольтные системы, и что-то может пойти не так довольно быстро, если я не буду осторожно с ней обращаться.

Далее мы ищем устройства, которые уже есть на рынке и основаны на той же технологии. Что я пытаюсь здесь увидеть, так это посмотреть, какие схемы люди использовали для создания этого раньше. Если на рынке есть устройство, использующее ту же технологию, учитесь у него.

Люди потратили бы много инженерных часов, чтобы построить это. Учитесь на этом, чтобы построить свою систему хотя бы похожей или, скорее, учиться на их ошибках и делать ее лучше.

Здесь Google также является вашим лучшим ресурсом. Я продолжаю видеть, что ионизаторы были построены даже в 1980-х годах. Если эта технология настолько старая, то я должен посмотреть на разборки продуктов, использующих ее. Затем поищите в гугле разборку ионизатора и вуаля, есть много видео, показывающих внутренности устройства. Я бы порекомендовал посмотреть видео BigClive по этому поводу. Они действительно хороши.

Из этих видеороликов я сделал вывод, что высоковольтную систему можно построить с помощью умножителя напряжения, и это не так уж и страшно. Имея эту информацию, давайте перейдем к проектированию электрической системы.

Конструкция электрической системы:

Умножители напряжения — это то, что нужно. Во-первых, узнайте все, что вы можете, из контента бесплатно.

Никогда Никогда не создавайте что-либо, не изучив всего, чему можно научиться бесплатно. Это очень важно.

Вам нужно потратить время на исследования, иначе вы совершите те же ошибки. Я потратил пару часов на изучение умножителей напряжения. Наиболее распространенным и простым решением является множитель Кокрофта-Уолтона.

Один из принципов, которого я стараюсь придерживаться даже при разработке сложного решения, — Keep IT Simple Stupid! Или ПОЦЕЛУЙ короче.

Итак, для меня Множитель Кокрофта-Уолтона — это путь вперед. Он был разработан в 1932 году и до сих пор использовался в сотнях устройств. Так что это стабильное решение для нас. Больше поиска в Google помогло мне найти этого Дейва Джонса из видео EEVblog, объясняющего, как работает схема. Я настоятельно рекомендую вам просмотреть видео, чтобы изучить его подробно. Для тех, у кого нет времени, вот очень краткое объяснение его функционирования.

Схема в основном состоит из двух диодов и двух конденсаторов, соединенных встречно-параллельно. На вход этой схемы подается сигнал переменного тока с пиковым напряжением Впик . Таким образом, один каскад схемы сдвигает входной сигнал переменного тока вверх со смещением таким образом, что его выход будет иметь 2Vp постоянного тока по сравнению с входом. Теперь, если вы добавите тот же второй каскад к этому выходу, выход будет увеличен до 4Vp по отношению к начальному входу. Теперь вы можете подумать, что он увеличится до 8Vp , добавив третью ступень, но получится 6Vp .

Таким образом, добавление дополнительных каскадов увеличит выходное постоянное напряжение. Это будет 2Vp, 4Vp, 6Vp, 8Vp, 10Vp, 12Vp и т. д. при измерении относительно входа. Хотя теоретически это то, чего мы ожидаем, на практике мы обнаружим потери в цепи, и выходная мощность не будет такой высокой, но для наших целей нам не нужна сверхточная точность.

Приступая к разработке нашей системы, мы хотим получить на выходе высокое напряжение постоянного тока (около 6-7 кВ). Чтобы схема была простой, я хочу питать ее напрямую от сети переменного тока 230 В (индийское напряжение составляет 230 В переменного тока). Предположим, что умножитель имеет 15 ступеней, поэтому эффективный выход постоянного тока в конце будет около 230В x 2 x 15 = 6900В (Теоретически, но практически должно быть намного меньше из-за потерь. Подробнее об этом читайте здесь). Этого достаточно для ионизации.

Я мог бы потенциально добавить трансформатор на вход, чтобы резко увеличить выходную мощность с меньшим количеством ступеней, но хотел сохранить простоту для первого прототипа. Итак, давайте пока сохраним схему на 15 ступенях для входа сети переменного тока 230 В.

Теперь идет выбор компонентов. Схема для нас очень простая, всего два конденсатора и два диода на каскад. Теперь, как мы начнем выбирать его значения и, что более важно, его рейтинги?

Здесь вам нужно правильно понять работу схемы. Если посмотреть внимательно, то мы увидим, что на каждом этапе напряжение на диодах или конденсаторе не превышает 2Vp . Дифференциал всегда составляет 2Vp , поэтому нам не нужно тратить больше денег на приобретение высоковольтных конденсаторов или диодов. Поскольку наши входы имеют напряжение 230 В, подойдет любой конденсатор с номиналом 500 В или выше. Емкость конденсатора действительно не имеет значения в этой конструкции, поэтому я выбираю емкость 0,1 мкФ с номиналом 630 В. Для выбора между SMD и сквозным отверстием я хочу использовать SMD, потому что я привык паять детали SMD. В конце концов, если когда-нибудь в будущем потребуется подобрать и разместить детали SMD, это очевидный путь. Из диодов я выбираю 1N4007 на 1000В. Итак, основные детали выбраны. Вся спецификация загружается вместе с файлами оборудования.

Дизайн печатной платы:

Теперь, когда мы выбрали важные компоненты, давайте выберем другие части. Мы хотим, чтобы это устройство было подключено к источнику переменного тока, поэтому на стороне выхода мы хотим сохранить резистор с большим значением, чтобы избежать какой-либо катастрофы (случайного прикосновения к цепи и предотвращения протекания большого тока через вас). Я также хотел бы уменьшить ток до абсолютного минимума, чтобы устройство не потребляло столько энергии при включении. Я выбираю два 10M Ом (номинал 0,25 Вт, допуск ±1%, упаковка 1206) резистор, который соответствует току в микроамперах (мкА), когда устройство включено.

В эти дни я использую LCSC.com, чтобы купить все свои общие части. Отличный выбор по отличной цене. Это намного дешевле, чем Digikey или Mouser. Базовый поиск дает мне этот резистор 1206W4F1005T5E, который соответствует нашим требованиям.

Я также хотел бы иметь небольшой светодиодный индикатор, который должен загораться, когда устройство подключено к сети переменного тока, чтобы указать, что питание включено. Конструктивное ограничение состоит в том, что прямой ток светодиода должен быть очень мал. Я уже использовал этот красный светодиод в других своих проектах, он достаточно хорошо светится при прямом токе 2 мА. Для ограничения тока выбираю два 51к Ом (230 В / 2 мА дает мне 115 кОм Ом приблизительно) резисторов. Я выбираю 2 резистора, так как они дают большую рассеиваемую мощность через две маленькие детали. (P=I ² R: (2 мА) ² x51k Ом = 0,2 Вт). Поэтому я выбираю резисторы 0,5Вт на 51к Ом . Деталь от LCSC: CR1210J51K0P05Z(51K Ом ±5% 0,5 Вт, корпус 1210)

Теперь осталось разобраться с выходным каскадом. В разборке, которую мы видели ранее, мы обнаруживаем, что для правильной передачи заряда частицам пыли нам нужна острая конечная точка, которая помогает в ионизации. Поэтому я думаю использовать швейные иглы и припаять их к большой площадке на выходе, чтобы увеличить точки ионизации. Я выбрал список различных игл на местном рынке за 30 индийских рупий (0,4 доллара США). Подойдет любой проводящий материал с острым краем. Углеродные волокна с острыми концами — отличная замена. Больше острых точек, больше ионизация и оседание пыли намного быстрее.

Помня об этом, приступим к проектированию печатной платы. Я использую Eagle для этого проекта. Схему строю следующим образом. (Нажмите на нее, чтобы увеличить)
28 июня 2020 г.: На схеме есть обновление, исправляющее небольшую ошибку. Пожалуйста, проверьте здесь последние файлы схемы и подробности исправления.

Содержит 2 площадки для пайки входов переменного тока. 15 ступеней умножения, резисторы для уменьшения протекающего тока, большая площадка на выходе и схема светодиодного индикатора включения питания. Рекомендуется всегда использовать атрибуты в деталях, чтобы указать номера деталей, которые вы собираетесь использовать, чтобы в будущем было легче искать их и заказывать детали. Вы можете скачать список частей файлов здесь. Электронные детали будут стоить вам 7,8 $ , при этом конденсаторы SMD составляют основную часть цены.

Что касается компоновки, я решил сделать ее длинной печатной платой. Соображения, которые вы должны принять во внимание, заключаются в том, что в конечном прототипе должны быть монтажные отверстия для установки печатной платы на стойках. Я использую отверстия M3 для крепления. Размеры моей печатной платы составляют 145 мм x 40 мм с входом на левом конце и большой выходной площадкой для пайки заостренных игл. Убедитесь, что направления вашего диода правильно отмечены, так как это значительно упростит процесс пайки во время сборки.
Обновление от 28 июня 2020 г.: Последние файлы макетов здесь.

Создайте Gerber-файлы печатных плат и отправьте их производителю печатных плат. Я использую JLCPCB в эти дни. Это настолько дешево, насколько это возможно с точки зрения цен на прототипирование. Плата обойдется вам примерно в 0,8 доллара США (без учета доставки), если вы купите 10 штук. ZIP-файлы Gerber прилагаются к файлам оборудования. Вы можете загрузить их непосредственно на JLCPCB для расчета стоимости.

Если вы хотите удалить мое имя, дату и имя платы из файлов, отредактируйте файлы Eagle Board и замените их любым текстом, который вы хотите, а затем повторно экспортируйте файлы Gerber в Eagle.

Вот как будет выглядеть ваша печатная плата.

Импортируя его в Fusion 360, мы получаем потрясающий вид печатной платы.

Итак, что я сделал, так это объединил заказ на печатную плату от JLCPCB и заказ на электронику у LCSC. При совместном заказе вы получаете скидку на доставку в размере 15 долларов. Стоимость детали + печатная плата стоит около 9 долларов (без учета доставки). Пришлось ждать полторы недели, пока доставят. Мне нравится заниматься сборкой самостоятельно, поэтому я не воспользовался услугой JLC по сборке и размещению.

Сборка и проверка:

Так выглядела печатная плата от JLCPCB. (Для внешнего вида я использовал покрытие ENIG-RoHS. Покрытие HASL будет самым дешевым, и оно будет работать нормально).

Я собрал плату, припаяв SMD-детали. У меня ушло около часа. Я пошел дальше и купил себе 2-метровый медный провод и вилку в местном хозяйственном магазине, чтобы подключить его к розетке переменного тока. Я завязал на проводе узел, чтобы провод не выдергивался из вилки.

Следующая часть не является обязательной ( , но настоятельно рекомендуется ). Я пошел в магазин лазерной резки, взял прозрачный акрил толщиной 3 мм, который валялся без дела, и вырезал его по размерам платы. Эта часть рекомендуется, поскольку, когда я тестировал печатную плату с включенным переменным током, я получил довольно много ударов от случайного прикосновения к конденсаторам. 😅 У них хороший заряд. Акрил изолирует вас от прикосновения к цепи. Файл DXF для акриловой крышки также включен в файлы загрузки.

Закрепите акрил и печатную плату с помощью нейлоновых/пластиковых винтов (длина M3 x 5 мм) и 20-миллиметровых прокладок/стоек, чтобы удерживать ее в вертикальном положении по отношению к столу.

Я припаял 7 игл на выходной площадке следующим образом. Чем больше, тем веселее. Не обращайте внимания на разницу в высоте, это не имеет значения.

Пришло время включить его, подключив к розетке переменного тока и протестировав. Красный светодиод должен загореться, и в идеале устройство должно работать.

Чтобы быстро проверить, работает ли он, слегка смочите ладони водой и поднесите его близко к иглам (закройте, но НЕ ПРИКАСАЙТЕСЬ). Вы должны получить хороший дуновение прохладного воздуха, дующего от иголок. Это ионизация, которая происходит. Ионы отталкиваются и постоянно отталкиваются от кончика иглы.

Теперь, чтобы доказать, что это устройство действительно может осаждать дым и частицы пыли, я быстро установил прозрачную стеклянную банку, наполнил ее ароматным дымом, вставил иглы устройства в банку, включил его и вуаля, частицы дыма осели. вмиг. Проверьте это в действии ниже.

Посмотреть этот пост в Instagram

Всем привет! Вот проект, о котором я писал пару недель назад. Это ионизатор воздуха. Это должно помочь в оседании плавающих частиц пыли в вашей комнате. Эффективная уборка вашей комнаты. Это аппаратный проект с полностью открытым исходным кодом, и вы можете создать его самостоятельно менее чем за 10 долларов. Подробно ознакомьтесь со сборкой проекта по адресу http://amaldev.blog/build-ioniser-in-under-10-dollars/ (ссылка на блог в биографии). В этом посте я попытаюсь провести вас через разработку небольшого проекта, такого как это и какие соображения следует принять во внимание. Когда вы смотрите видео, вы можете почувствовать, что работает вентилятор, но нет абсолютно никаких движущихся частей, и банка полностью закрыта. Эффект создается за счет того, что устройство очень быстро толкает ионы, помогая им осесть и тем самым удаляя их из воздуха. Я планирую, чтобы он работал круглосуточно и без выходных в моей комнате, так как энергопотребление этого устройства незначительно, а эксплуатационные расходы обойдутся вам менее чем в 10 индийских рупий (0,14 доллара США) в год. Попробуйте построить его сами. Это должен быть забавный маленький проект. Дайте предложения, если что-то можно было бы сделать лучше в дизайне.

😀 #электроника #сделай сам #ионизатор #очиститель воздуха #cleanair #воздух #загрязнение #weekendproject #opensource #opensourcehardware #jlcpcb #prototyping #makers #science #magic @hackaday @adafruit @sparkfun @hacksterio @makersasylum @9кляп

Сообщение, опубликованное Amaldev (@amaldev.000) 28 декабря 2019 г. в 21:41 по тихоокеанскому времени

Хотя на видео кажется, что дым движется, как будто через него дует воздух. , воздуха нет вообще. Это закрытая банка. Эффект создается за счет того, что ионы отталкивают друг друга из-за электростатического отталкивания, и они очень быстро циркулируют через банку, чтобы осесть частицы дыма.

Теперь, когда мы доказали, что это работает. Я просто подключаю устройство к сети переменного тока и оставляю его включенным. Он должен без проблем осаждать большинство частиц пыли поблизости. Идеальным монтажным местом для этого было бы место возле окон, куда дует ветер, так что он ионизирует все частицы, проходя через иглы. Я планирую держать его включенным все время.

А как насчет энергопотребления, если оставить его включенным навсегда? Он очень маленький. На самом деле светодиодный индикатор является энергоемкой частью всей системы. Он потребляет около 2 мА. При расчете мощности за год это будет соответствовать 230 В x 2 мА x 24 часа x 365 дней = 4 кВтч. Исходя из тарифов на электроэнергию, это добавит к вашему счету за электроэнергию 4 индийских рупии (0,05 доллара США) в год. Если вы хотите сэкономить даже на этом, то удалите этот светодиод, потребляемая мощность будет в 1000 раз меньше, так как остальная часть схемы использует всего несколько мкА, и я сомневаюсь, что это даже зарегистрируется на вашем домашнем счетчике. Таким образом, нет абсолютно никаких (или незначительных) текущих расходов.

Ну вот, вы сделали себе ионизатор менее чем за 10 долларов. Надеюсь, это уменьшит попадание частиц пыли в ваши легкие.

Обратите внимание: После попользовавшись им пару недель, вы обнаружите, что на нем осталось много пыли. расположились вокруг устройства. Это очень распространено. Вы хотите, чтобы пыль осела вниз, а не вдыхать его.

Для США и стран, использующих входное напряжение 110 В переменного тока, выходной постоянный ток будет намного меньше, но все же должен работать (намного медленнее), поскольку теоретическое выходное напряжение будет около 3 кВ.

Потенциальные улучшения устройства в будущем будут включать замену игл тонкопроводящими щетками из углеродного волокна. Больше количество тонких наконечников, больше ионизация. Если вы разбросаете эти советы по большой области, вероятность ионизации воздуха в большом объеме увеличится. Отсюда лучшее очищение.

Любые улучшения или ошибки в текущем дизайне, дайте мне знать в комментариях ниже. Рада получить конструктивную обратную связь.

Надеюсь, вам понравилось читать об этом. Если вы это сделали, дайте мне знать, какой проект или связанные с технологиями вещи я должен взять на себя в комментариях ниже.

До следующего раза… 🙂

Постскриптум:

С тех пор, как этот пост был опубликован, несколько человек упомянули, что это также может генерировать озон. Конструкция генератора озона немного отличается (основной принцип коронного разряда остается прежним). Судя по тому, что я видел за последние 2 недели его эксплуатации, похоже, что он не выделяет озон (даже если да, то он должен быть пренебрежимо мал, так как я не чувствую запаха отбеливающего озона). Но на самом деле это не научный метод, я не измерял его мультиметром, чтобы подтвердить. Если у кого-то есть счетчик для измерения, пожалуйста, соберите это устройство за 10 долларов и сообщите показания. Я буду обновлять этот пост с показаниями.
Также я не упомянул в посте пункт про очистители воздуха и ионизаторы. Ионизаторы не заменяют очистители воздуха с фильтром HEPA. Ионизаторы просто помогают оседать пыли из воздуха. Частицы все еще на полу. Он не улавливает частицы дыма с помощью фильтра, как в очистителях воздуха HEPA.

Советы по безопасности:

Кроме того, если вы планируете строить это, делайте это осторожно. Я предполагаю, что вы были бы достаточно умны, чтобы принять достаточные меры предосторожности с входами переменного тока и выходами постоянного тока высокого напряжения. Пожалуйста, не оставляйте его для детей, чтобы они могли с ним поиграть.
1. Убедитесь, что входные кабели переменного тока правильно припаяны к контактным площадкам, и убедитесь, что открытые контактные площадки не выходят за края печатной платы.
2. Убедитесь, что вы используете акриловый лист и не касаетесь элементов схемы, когда она включена. Поэтому разрядите конденсаторы, замкнув их металлическим проводником с изолированной ручкой, так как они сохраняют свой заряд в течение долгого времени.
3. Убедитесь, что в месте входа линий переменного тока в печатную плату образовался узел, чтобы его нельзя было выдернуть, если кто-то потянет за него.
