Группа безопасности котла своими руками: условия

Тенденция к постоянному удорожанию привычных видов топлива и некоторые условия, при которых нет возможности использовать традиционные виды энергии (природный газ, электроэнергия), приводит к поиску альтернативных видов топлива для систем отопления зданий. Установка в частном доме или на производственных площадях систем обогрева на основе твердотопливного котла решает многие проблемы. Например, при дороговизне доставки или невозможности проведения природного газа или профилирующем деревообрабатывающем производстве твердотопливник является приоритетным видом для обогрева помещений. Довольно часто для обогрева частных домов, коттеджей и дачи используются системы отопления на основе твердотопливного котла. Такой вид отопления имеет преимущество на предприятиях в труднодоступных зонах, где нет газопровода, а также на производствах, связанных с обработкой древесины, отходы которой можно использовать в качестве топлива.

Твердотопливный котел используется для отопления частных домов и на предприятиях, где нет возможности провести газ.

К твердому топливу относятся древесина, в том числе дрова, древесные отходы и стружка, торфяные брекеты, уголь и угольная пыль. Современные твердотопливные котлы имеют показатель КПД около 80%, такой высокий уровень достигается при помощи автоматического контроля сжигания топлива в баке. Такие условия позволяют продлить процесс горения деревянного топлива до 12 часов, а качественного угля – до 20 часов.

Конструкция твердотопливных котлов создана таким образом, чтобы максимально сохранить произведенное тепло. Энергоэффективность достигается при помощи водяного рукава, поглощающего тепло системы по всей длине, двойных стенок котла, по которым проходит воздух перед попаданием в камеру сгорания, и качественной термоизоляции вокруг котла.

Условия для оборудования котельной и приборы для отопительной системы

При установке системы отопления следует учитывать такие требования:

Для создания котельной необходимо отдельное, отапливаемое помещение, в котором свободно будет располагаться котел и топливо.

• для твердотопливного котла необходимо отдельное помещение под котельную, в которой будет располагаться котел и запас топлива;
• котельная должна быть отапливаемой (минимальная температура в помещении +5°С) и иметь воздухозаборные отверстия для обеспечения поступления воздуха;
• размер котельной должен быть достаточным для того, чтобы обеспечить зазор между котлом и стенами сзади котла и по бокам не меньше 500 мм по требованиям пожаробезопасности и не менее 1 м спереди котла для удобства обслуживания;
• схема установки котла должна учитывать присоединение котла к дымоходу для удаления продуктов сгорания топлива, в ней должна быть разработана обвязка котла полипропиленом для присоединения необходимого оборудования для подачи теплоносителя в систему радиаторов и подогрева горячей воды для бытовых нужд;
• установка радиаторов должна производиться под небольшим углом, это позволит избежать скапливания воздуха и необходимости впоследствии выдувать его вручную.

Конструкция твердотопливного котла сделана так, чтобы максимально сохранить тепло.

Обвязка котла и подключение к теплоносителю производится после установки котла и проведения дымохода, как правило, параллельно монтируют радиаторы. Подача охлажденного теплоносителя осуществляется в нижнюю часть котла, а нагретый отводится от верхней части. Схема должна быть разработана так, чтобы циркуляционный насос подавал охлажденную в системе воду в котел, а не выводил горячую воду из котла. Обвязка котла полипропиленом должна быть смонтирована так, чтобы ее легко было обслуживать.

Кроме того, любая схема подключения отопительных систем обязательно должна содержать расширительный бак, группу подпитки системы теплоносителем, гравитационный байпас циркуляционного насоса, группу безопасности и приборы-потребители тепла (радиаторы, теплокалориферы). Желательно учитывать наличие термометров на подаче воды и обратке и стабилизатор напряжения.

Подключение расширительного бака позволяет поддерживать рабочее давление в отопительной системе. Ёмкость бака должна составлять – для водяных систем от 15% общей емкости, для антифризовых систем от 30% от общей емкости системы отопления.

Система отопления состоит из:
1. Котла
2. Циркуляционного насоса
3. Приборов отопления
4. Дифференциального клапана
5. Запорных задвижек
6. Расширительного бака
7. Группы безопасности

Группа подпитки предусматривает возможность добавления воды-теплоносителя от водопровода, для подпитки незамерзающей жидкости предполагается установка арматуры и подключение простого вибрационного погружного насоса.

Гравитационный байпас циркуляционного насоса – это специальный клапан, который создает минимальное сопротивление циркуляции воды, также байпасы устанавливаются на обвязку радиаторов.

Группа безопасности устанавливается на подающем трубопроводе, близко к выходу из котла в самой высокой точке системы отопления, она обеспечивает автоматическое удаление пузырьков воздуха из теплоносителя, что защищает систему от повреждений. Между котлом и группой безопасности и расширительным баком не должно быть запорной арматуры.

Вернуться к оглавлению

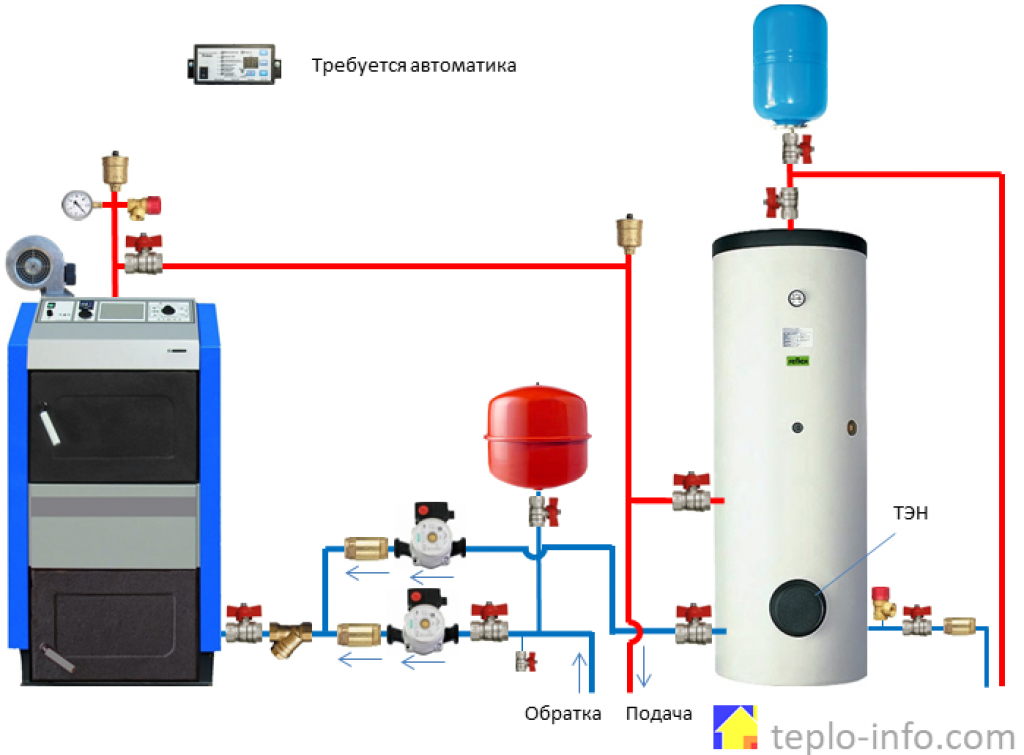

Приблизительная схема отопления

Группа безопасности в отопительной системе очень важный элемент. Он контролирует и защищает от повышения давления.

Для надежности системы отопления желательно делать наименьшее число соединений и по возможности использовать плавные переходы.

Схема подключения отопительной системы.

1. Котел.
2. Циркуляционный насос.
3. Расположение радиаторов.
4. Дифференциальный клапан.
5. Запорные задвижки.
6. Расширительный бак.
7. Группа безопасности.

При выборе радиаторов отопления необходимо учитывать площади помещений и рассчитывать мощность одной секции радиатора для определения количества секций, способных эффективно обогреть данную комнату. Для подключения к твердотопливной системе подходят все современные виды радиаторов, выбор их зависит от качества теплоносителя, конструкции здания и материальных возможностей.

Группа безопасности, установка своими руками

Группа безопасности – необходимый элемент конструкции подключения системы отопления, он важен для обеспечения контроля и защиты от завоздушивания и повышения давления в системе.

Установить группу безопасности своими руками при монтировании системы отопления не составляет больших проблем. Схема подключения группы безопасности:

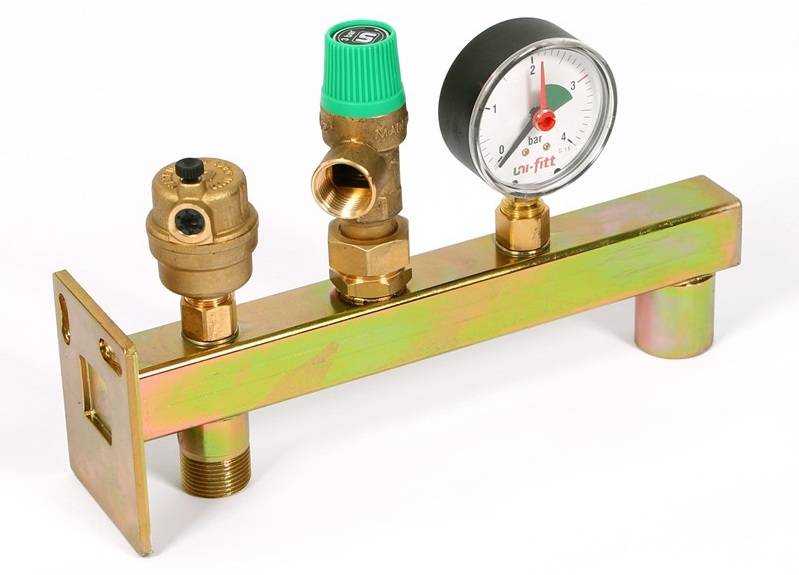

Группа безопасности состоит из манометра для измерения давления, воздухоотводчика, предохранительного клапана.

• манометр для измерения давления;
• автоматический воздухоотводчик с запорным клапаном;
• предохранительно-сбросный клапан.;
• съемная теплоизоляционная оболочка из вспененного полипропилена;
• соединительная трубка с теплоизоляцией и накидными гайками.

Дополнительными элементами группы безопасности могут быть: термометры для измерения температуры в помещении и на улице, ограничители расхода и запорные краны и различные детали соединения.

Схема подключения группы безопасности учитывает возможные нарушения и угрозы всему оборудованию, включая радиаторы. Манометр позволяет производить визуальный контроль давления теплоносителя. Предохранительно-сбросной клапан позволяет защитить систему и все элементы оборудования (котел, радиаторы, обвязку) от возможного повышения давления выше предельно допустимой нормы. Воздухоотводчик автоматически выводит из системы лишний воздух.

Монтируя группу безопасности своими руками нужно помнить об очередности подключения – от выхода трубы первым монтируется манометр, за ним предохранительный клапан и следом автоматический воздухоотводчик.

Группа безопасности монтируется на трубу подачи горячей воды, сразу на выходе из котла. Может ставиться как отдельными элементами, так и целым комплектом. При подключении отдельных приборов, нужно клапан монтировать выше котла, что обеспечит срабатывание в нужный момент и позволит защитить оборудование, соединения и радиаторы от повреждения и разрыва.

Группа безопасности имеет огромное значение, поскольку обеспечивает безопасность всех деталей системы отопления – котла, соединений, радиаторов, а соответственно, и людей, проживающих в доме.

установка и подключение своими руками на отопление

Группа безопасности для отопления: как работает и правильно установить

5 (100%) голосов: 2

Группа безопасности для отопления – это специальный набор из особых элементов, которые применяются для осуществления целостной защиты системы обогрева. Она защищает от несчастных случаев при сильном повышении уровня давления либо выходе воздуха из системы.

• Из чего состоит?
• Всегда ли нужна установка группы безопасности?
• Монтаж и подключение группы безопасности к системе отопления

Группа безопасности для системы отопления

Из чего состоит?

Группа безопасности системы отопления состоит из предохранителей. Оборудование включает в себя такие компоненты:

• предохранительный клапан;
• манометр;
• консоли, устанавливаемые на одном основании;
• воздухосбрасыватель.

Клапан, консоли, выполненные на единой подставке, корпус устройства для отвода воздуха, штуцер манометровый для подключения изготавливаются с применением горячей ковки, а впоследствии подвергаются токарной обработке. Выполняются эти элементы из латуни.

Крышка предохранительного клапана в то же время делается из прочного нейлона, что в обязательном порядке должен быть стойким к высоким температурам. Устройство для измерения давления производится из пластика типа ABS, а его шкала, изготовленная из лёгкого и крепкого сплава алюминия, защищается акриловым стеклом.

Стоит сказать, как работает группа безопасности в системе отопления.

Составляющие группы безопасности

Назначение группы безопасности можно объединить в три пункта. Рассмотрим их детально.

Манометр необходим для того, чтобы можно было с лёгкостью определить давление жидкости в баке котла и в целостной системе. Пригодится также при заполнении трубопроводной сети и регулировке давления в закрытой системе отопления.

Воздухосбрасыватель имеет сервисное назначение. Внутри он имеет камеру с поплавком, который механически связан с клапаном. Клапан открывается, если воды нет. Функция прибора состоит в удалении воздуха в период функционирования, а также при заполнении радиатора и системы жидкостью. Второстепенная функция воздухосбрасывателя в выпуске первых паров, которые образуются в баке котла при чрезмерном нагреве.

Клапан предохранительный является аварийным прибором, который сбрасывает воду и пары, если указанный порог давления становится выше нормы.

Таким образом, назначение группы безопасности состоит в регулировке и предупреждении ситуаций аварий, которые могут быть связаны с закипанием теплоносителя в водяной рубашке теплового генератора. Принцип работы таков: изначально манометр реагирует на рост давления, затем появившийся пар уходит через воздухоотводчик, а потом происходит сбрасывание воды (или смеси пара и воды) из системы клапаном предохранения.

Группа безопасности с расширительным баком выполняет важную функцию в системе отопления, в случае отсутствия которой неминуемо произошёл бы взрыв оболочки котла.

А так, если ничего не делать, клапан сброса будет сливать жидкость до той поры, пока давление не войдёт в разрешённые рамки. Во многих котельных установках верхний порог давления равен 3 Бар. Есть модели и с максимальным давлением работы 1,6-2 Бар.

О назначении и видах балансировочного клапана для системы отопления можете прочитать здесь.

Всегда ли нужна установка группы безопасности?

Группа безопасности системы отопления нужна не всегда, однако, если вы желаете лишний раз подстраховаться, можете и установить её. К примеру, устройства, которые функционируют от сжигания природного газа или дизельного топлива, от потребления электрической энергии, не требует дополнительной защиты. Такие агрегаты уже имеют высокий уровень безопасности и могут тут же остановиться и отключить нагрев при росте температуры либо давления.

Установка группы безопасности в систему закрытого типа котла, работающего от газа или от сети электропитания, чаще производится просто для удобного обслуживания и комфортного контроля.

Схема установки группы безопасности для системы отопления с расширительным баком

В то же время источники тепла в виде твердотопливного котла имеют большую инерцию, потому сразу остановиться не могут. Даже котлам на пеллетных гранулах с автоматизированной системой необходимо чуть-чуть времени для сжигания топлива, попавшего в зону горения. А что случиться с топкой, которая полна горящих дров?

Терморегулятор при повышении температуры в рубашке мгновенно перекроет воздух, однако процесс завершится только со временем. Дрова не прекратят гореть, а будут тлеть, в результате чего температура жидкости станет выше ещё на пару градусов. Исключить вскипание и последующий взрыв поможет лишь группа безопасности. Поэтому в котле на твёрдом топливе она является обязательным условием.

Почти все компании-производители включают группу безопасности в стандартный комплект оснащения твердотопливного котла.

Монтаж и подключение группы безопасности к системе отопления

Тогда, когда котёл на твёрдом топливе не оснащён группой, её можно приобрести отдельно либо собрать своими руками. Важно будет только верно подобрать устройства под свой котёл.

Теххарактеристики автоматического воздухосбрасывателя особо не имеют значения, но вот параметры манометра и аварийного клапана приобретаются по величине максимального рабочего давления, которое прописано в техническом паспорте агрегата.

Схема расположения группы безопасности при обвязке твердотопливного котла

Монтаж группы безопасности в систему отопления провести не сложно. Это можно сделать самостоятельно при помощи обычного набора инструмента и двумя вариантами:

1. Первый способ – это установка на первоначально установленный штуцер, который выходит их отопительного котла.
2. Второй способ – врезка в трубопровод подачи на выходе из агрегата.

Теперь о том, как правильно установить группу безопасности на отопление.

При монтаже устройства важно помнить, что на участке посреди выходного патрубка котла и группой не стоит устанавливать различную арматуру. Также нельзя подключать другие приборы при помощи тройника. Чем меньше длина данного участка, тем лучше. Самый лучший вариант – установить приборы у самого агрегата.

В случае крепления группы на магистрали подачи стоит выбрать такой участок, чтобы от входа к котлу можно было хорошо разглядеть показания манометра. Бывает так, что для этого необходимо сделать монтаж группы безопасности на отрезке трубы в вертикальном положении. Либо специальном кронштейне, который крепится к стене. К выходному патрубку клапана предохранения нужно подсоединить шланг (желательно бесцветный) и опустить его в канализацию или пластиковую канистру. Преимущество первого способа в том, что по уровню жидкости в ёмкости всегда можно будет отследить критическую работу котла в то время, когда вы отсутствовали дома.

Группа безопасности для отопления – важная часть всей системы обогрева. Она в обязательном порядке должна устанавливаться в твердотопливном котле, однако и в других агрегатах (от электросети, газовых) группа станет дополнительным источником охраны. Группа безопасности не стоит дорого, но в то же время сможет обеспечить хорошие условия для эксплуатации и создаст дополнительную защиту.

Теги: монтаж системы отопления

Бойлер Советы по безопасности и обслуживанию

Примерно в это время года люди, живущие в частных домах, получают напоминания от своих коммунальных служб или страховых компаний о необходимости подготовить свои дома к зиме. Управляющие объектами коммерческих или промышленных зданий, похоже, упускают из виду в этом процессе, но потребность в заботе о ваших системах HVAC так же велика.

Многие люди в вашем учреждении полагаются на безопасную, комфортную и эффективную среду для работы. Вы предоставляете эту среду? Когда вы в последний раз действительно обновляли свой подход к оценке и обслуживанию?

Неужели все это так важно? Хорошее техническое обслуживание котла — это больше, чем комфорт и экономия (как бы ни были важны эти вещи). Существует также важный фактор безопасности (и ответственности), который необходимо учитывать. Заброшенный или неправильно обслуживаемый котел представляет опасность взрыва и опасности для жизни людей, находящихся в здании, не говоря уже об ущербе, который он может нанести зданию, в котором он находится. касается безопасности и технического обслуживания котла.

Настройка эффективности:  Как обеспечить эффективную работу центральной котельной? Основы просты: вам нужны три вещи, чтобы зажечь пламя — топливо, кислород и зажигание. Что нужно сделать, чтобы обеспечить эффективность горелки? Честно говоря, большинство котлов работают только на 30-40 процентов своей мощности!

Некоторые обслуживающий персонал считает, что достаточно просто посмотреть в глазок котла. Если они видят голубое пламя, они делают (ошибочное) предположение, что котел работает нормально.

Это ошибка! Зрение человека таково, что человек может видеть одним глазом один цвет, а другим глазом совершенно другой цвет! К тому же это субъективное мнение. Какой именно оттенок синего означает безопасность и эффективность? Имейте в виду, что пламя также может различаться по цвету от котла к котлу. Это означает, что визуальная подсказка не рассказывает всей истории.

Для достижения максимальной эффективности котел должен быть настроен на различные рабочие условия во время его работы. Вы также захотите поддерживать уровень кислорода ниже 3 процентов. Если они превышают этот уровень, ваш котел теряет эффективность. Это означает настройку вашего котла на правильную топливно-воздушную смесь для достижения оптимальной эффективности. Это не то, что вы можете сделать, просто взглянув в глазок!

Для выполнения этих настроек обычно требуется специальное оборудование для проверки горения, которое может стоить вам тысячи долларов, если вы купите его самостоятельно. Затем вам потребуется соответствующая подготовка, чтобы использовать его правильно. Это одна из причин, по которой стоит иметь сертифицированного специалиста по котлам, который может точно настроить ваш котел для всего его рабочего диапазона. И хорошая новость заключается в том, что если все сделано правильно, это может сэкономить вам от 5 до 15 процентов на счетах за электроэнергию!

Тщательная очистка труб и секций:  Одной из основных причин плохой работы паровых котлов является плохая или неадекватная очистка воды. Вы можете не думать, что качество воды так важно для ваших котельных систем. Накипь и коррозия на трубах и котлах могут иметь большое значение. Согласно Goodway Manufacturing, «Поскольку сажа обладает в пять раз большей изоляционной способностью, чем асбест, потери тепла в грязном котле резко возрастают по мере накопления слоя сажи. Например, 1/8″ сажи (которая может образоваться всего за две недели) может привести к потерям тепла в размере 47% при увеличении потребности в топливе на 8-1/2%. Регулярное техническое обслуживание котла, включающее тщательную очистку труб котла, приведет к снижению эксплуатационных расходов и расхода топлива, повышению эффективности и увеличению срока службы вашей системы отопления.

Это всего лишь несколько простых, но важных шагов, которые вы можете предпринять, чтобы ваши котлы были готовы к зиме — и обеспечить безопасность и комфорт, в которых вы и ваши жильцы нуждаетесь и ожидаете.  Если вам нужна помощь, чтобы обеспечить надлежащую очистку вашего котла

10 вещей, которые нужно знать о котлах для обогрева

Вы подумываете о покупке красивого старого дома, но беспокоитесь о возможно устаревшей системе обогрева котла? Стандартное отопление здесь, чтобы помочь. В этом посте мы отвечаем на распространенные вопросы о котлах, такие как: Как они работают? Что необходимо для их оптимальной работы? Опасны ли они? Когда пора задуматься о замене котла? Попутно он развенчает распространенные мифы о котлах.

1. Действительно ли нагревательные котлы «кипятят» воду?

Нет, действующие сегодня бойлеры не кипятят воду (миф номер один развеян!). Термин «котел» является пережитком прошлого, когда были распространены паровые котлы, которые кипятили воду для получения пара. Сегодняшние котлы представляют собой водонагреватели и обычно используют природный газ. Большинство из них могут нагревать воду в диапазоне от 145 до 190 градусов, в зависимости от системы излучения.

2. Как котлы обеспечивают тепло?

Бойлеры излучают тепло, которое нагревает предметы в помещении. Напротив, печь с принудительной вентиляцией нагревает воздух в помещении, а значит, предметы медленнее поглощают тепло. Некоторые люди предпочитают бойлеры, потому что они могут установить свой термостат на более низкую температуру, а лучистое тепло заставляет комнату чувствовать себя теплее, чем фактическая температура воздуха. Другие говорят, что котлы обеспечивают более сбалансированное тепло по всему дому в зимние месяцы.

3. Что важно знать о системе отопления вашего котла?

Вот краткий список:

• Ваш котел стандартной или высокоэффективной модели? Стандартная эффективность вентилируется в металлической трубе. Высокоэффективная модель должна иметь вентиляцию в трубе из ПВХ либо сверху, либо сбоку от котла.
• Какое у вас излучение? Fintube или плинтус, или чугунные радиаторы?
• Кто будет обслуживать котел? Готовы ли вы и способны научиться делать это самостоятельно, или вы собираетесь поручить обслуживание за вас компании? Компания U.S. Boiler Company рекомендует проводить ежегодное техническое обслуживание, чтобы убедиться, что котел работает безопасно и эффективно. Ежегодное техническое обслуживание также может выявить потенциальные проблемы и предотвратить ситуацию с отсутствием тепла в вашем котле.

4. Каковы наиболее распространенные причины поломки или прекращения работы котлов?

Насосы выходят из строя, и электрические компоненты могут перестать работать (элементы управления, термостат и т. д.). Кроме того, в систему может попасть ненужный воздух или может возникнуть низкое давление воды, что может привести к тому, что система не будет перемещать воду, поэтому котел не сможет правильно или вообще не излучать тепло. В редких случаях вода может замерзнуть в очень холодных условиях. Миннесотские снежные птицы должны принять меры предосторожности, например, иметь няню (или контактное лицо на случай чрезвычайной ситуации) и всегда выполнять техническое обслуживание перед отъездом в более теплый климат. Наконец, если вы используете термостат с пониженным температурным режимом, обязательно оставьте настройку на 55 градусов или выше.

5. Предотвращают ли водонагреватели проблемы с влажностью, характерные для печей с принудительной подачей воздуха, в которых нет встроенного увлажнителя?

Да или нет, в зависимости от эффективности вашего котла. Технически котельные системы не удаляют и не добавляют влагу, за исключением чугунных котлов. Однако низкоэффективный котел будет использовать воздух в помещении для создания необходимого пламени горения, которое может высушить ваш дом. Напротив, высокоэффективный котел забирает воздух снаружи для сжигания и не влияет на воздух в помещении.

Теперь еще один совет о чугунных котлах, которые предназначены для сжигания комнатного воздуха. Вы можете улучшить качество воздуха при использовании этого типа котла, убедившись, что для чугунного котла достаточно воздуха. Установка воздухозаборника для горения (CAI) — небольшой гибкой трубы, открытой наружу, — обеспечивает приток свежего воздуха в ваш дом.

6. Каков риск ожогов, связанный с использованием горячей воды для отопления, например, когда маленькие дети находятся рядом с горячими батареями?

Риск относительно низок (из-за более распространенных обогревателей плинтуса), если вы поддерживаете правильную температуру воды. Это особенно важно, если в вашем доме используются старые чугунные радиаторы, которые могут стать горячими на ощупь, если установить слишком высокую температуру воды.

7. Бойлеры расходуют воду или энергию?

Нет, они не сбрасывают воду, потому что котлы являются герметичными системами. Современные котельные системы так же эффективны, как и любая газовая печь с принудительной подачей воздуха.

8. Как узнать, эффективно ли работает ваш котел?

Стандартное отопление может помочь, выполнив настройку котла для оценки вашей системы. Котлы требуют ежегодного обслуживания для обеспечения эффективной работы.

9. Можно ли модернизировать старый котел, чтобы сделать его более энергоэффективным?

Нет. Стандартное отопление не изменит первоначальную конструкцию котла, поскольку они внесены в список/маркированы UL и не должны изменяться. Однако в большинстве случаев «Стандартное отопление» может заменить котел на более эффективный агрегат. Если вашему оборудованию 20-30 лет, будьте готовы задуматься о замене котла.
