Вентиляция в доме своими руками

Нужна ли вентиляция в частном доме? Этот вопрос еще недавно не был настолько актуальным. Экологичные «дышащие материалы», деревянные окна, естественная вентиляция через оконные проемы и двери делала дом комфортным для проживания.

Технологии, применяемые при строительстве современных домов, такие как использование пластика для дверных и оконных проемов, химических волокон для утепления фасадов и прочих материалов, делают дом полностью герметичным и закрытым для доступа воздуха извне.

Определиться с созданием вентиляционных систем необходимо еще на этапе проектирования жилья. Но нередки и ситуации, когда дом уже построен, и только потом возникла потребность в вентиляции. Что в этом случае предпринять, можно ли сделать вентиляцию самостоятельно?

Как сделать вентиляцию своими руками

Вентиляция, принудительная или естественная, создает особый микроклимат в помещениях, являясь залогом комфортного в нем пребывания. С ее помощью происходит отток старого воздуха, содержащего большое количество углекислого газа и других примесей, вредных для организма человека, и приток свежего. Кроме того, вентиляция позволяет решить проблему повышенной влажности и связанную с этим опасность возникновения плесени и грибка на стенах дома.

Вентиляция, которая обеспечит комфортные условия в доме, может быть нескольких видов:

• Естественная,
• Принудительная,
• Смешанная или комбинированная.

Вентиляция своими руками, схемы

Каждый вид вентиляции имеет свои достоинства и недостатки. Например, если это загородный коттедж, находящийся за городской чертой, в месте с чистым воздухом, то лучше использовать естественную систему вентиляции. В случае если это городской дом или квартира, то принудительная вентиляция не только будет нагнетать воздух, но и очищать, фильтровать его, что целесообразно в условиях городской загазованности.

Естественная вентиляция

При вентиляции естественным способом воздухообмен (см. рисунок 1) осуществляется без дополнительных механических устройств за счет разницы в давлении и температурных режимов за пределами и внутри дома.

Использование такой вентиляции разумно, если соблюдены следующие требования:

• Дом находится в зоне с достаточно чистым воздухом.
• В качестве материалов стен используется дерево, кирпич, ракушка, шлакоблоки или пенистый бетон.

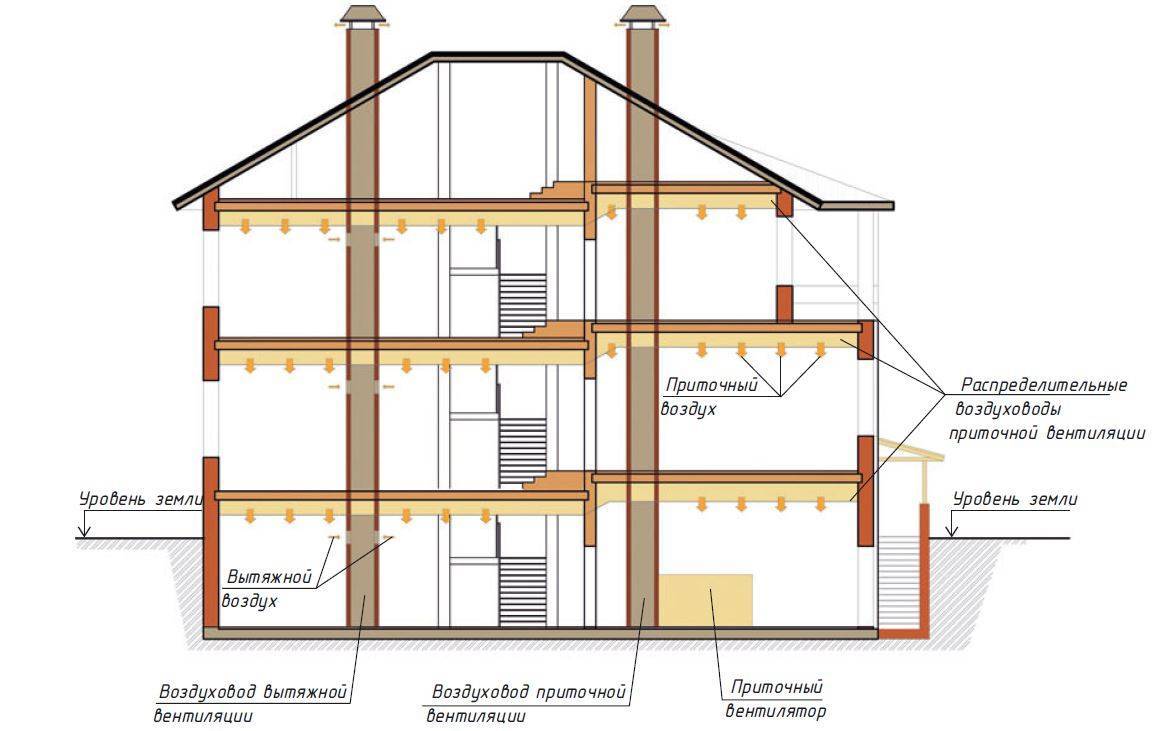

Рисунок 1. Схема естественной вентиляции.

Естественная вентиляция — наиболее дешевый вариант, не требующий больших затрат на закупку оборудования и монтаж системы. Вытяжка осуществляется наружу через вентиляционные каналы (шахты). Воздуховод проходит через кровлю и на 0,5-1,5 метра поднимается выше конька кровли.

Принудительная вентиляция

Принудительная вентиляция устанавливается в помещениях, где необходим постоянный приток свежего воздуха. Такая система работает с помощью специального оборудования, которое обычно размещают на чердаке или в подвале дома.

Принудительная вентиляция может быть, как простой, так и комбинированной с системой обогрева или охлаждения, работающей в комплексе с кондиционером.

В качестве дополнительных элементов для принудительной вентиляции используются:

• Решетки, сетки, защищающие помещения от насекомых, грызунов.
• Фильтры, предотвращающие втягивание пыли, пыльцы, аллергенов с улицы.
• Клапаны, регулирующие потоки воздуха, в т.ч. холодные массы в зимний период.
• Вытяжные вентиляторы, обеспечивающие отток отработанного воздуха.
• Воздуховоды.
• Обогреватели (для холодных периодов).
• Автоматика, управляющая системой.

При организации воздухообмена главное правило принудительной вентиляции заключается в том, что воздушные массы, поступающие в систему, должны перемещаться от жилых комнат (спальня, гостиная) к нежилым (кухня, ванная, санузел, коридор). Таким образом, с жилых комнатах превалирует приток, а в нежилых — вытяжка.

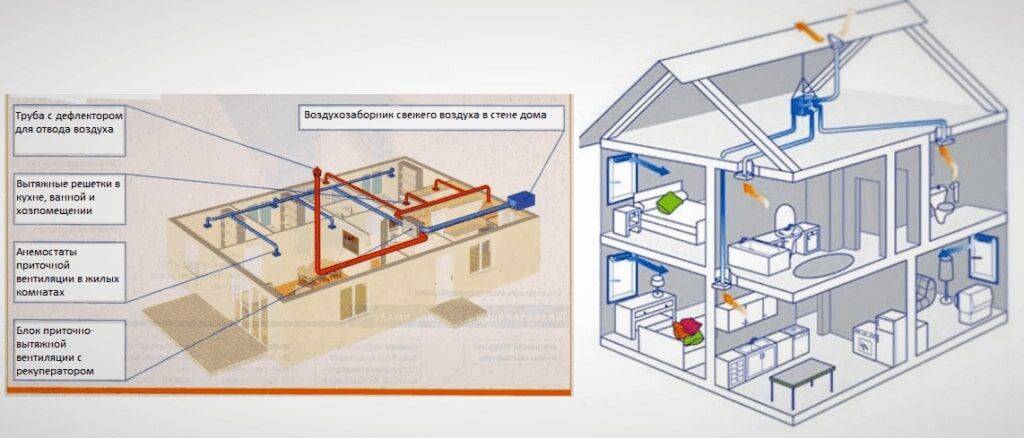

Рисунок 2. Схема принудительной вентиляции.

Вентиляция в стену своими руками

Приточно-вытяжная вентиляция в домах организуется через отверстие в стене. Основные элементы конструкции вентиляции в стене — вытяжной клапан (фланец, заслонка), многоуровневый калорифер, воздушный фильтр, решетка.

Вся конструкция работает в нескольких режимах:

• В холодное время года — с подогревом.
• В теплый период — без подогрева,
• Сервисный режим — для проверки системы.

В системе особое внимание следует уделить подбору заслонки. Она может быть в форме лепестка, круглой, или квадратной. Крепится на оси и открывается в одну сторону, тем самым, обеспечивая равномерный приток и передвижение воздушных потоков.

При естественной вентиляции на противоположных стенах в разных уровнях (внизу и вверху) проделываются два отверстия (клапаны), создавая движение воздушных масс по диагонали снизу вверх.

При принудительной вентиляции в отверстия вставляются вентиляторы, нагнетающие воздух в помещение и выводящие отработанный, обеспечивая приточно-вытяжную вентиляцию.

Рисунок 3. Схема вентиляции в стене

Монтаж вентиляции в стену своими руками

До начала монтажных работ на стене определяется место, где будет находиться отверстие вытяжки, после чего делается разметка с указанием диаметров воздуховодов. Затем с помощи дрели (насадка «коронка») выполняется отверстие, в которое устанавливается приточный клапан. Клапан можно приобрести в магазине, либо сделать своими руками. Для конструкции клапана понадобиться: труба, оголовок, решетка с пластиковой трубой, теплоизолирующий слой, корпус.

Монтаж начинается с внутренней стороны комнаты с трубы, в которую вставляется фильтр, утеплитель, сверху надевается декоративный колпак. Снаружи на конструкцию присоединяется решетка. Вся конструкция закрепляется монтажной пеной.

Вытяжные клапаны монтируются с вентиляторами для удаления загрязненного отработанного воздуха по этой же схеме.

Трубы вентиляции своими руками

Вентиляционные трубы — важное звено всей системы. При подборе труб следует учесть основные параметры:

• Диаметр сечения.
• Герметичность.
• Соответствие санитарным нормам.
• Устойчивость к коррозии
• Механическая прочность.

Различные виды труб для вентиляции

Наиболее подходящими под данные требования являются канализационные круглые трубы, обладающие хорошей аэродинамикой. Другой материал, который можно использовать для изготовления труб вентиляции своими руками — лист нержавейки или оцинковка.

Нержавейка будет идеальна для изготовления вытяжки на кухне и в котельной. Оцинковка хорошо переносит перепады температур и устойчива к коррозии, поэтому ее можно использовать для вытяжки в других помещениях, в том числе в сауне, парилке, ванной. Из недостатков следует отметить относительно высокую стоимость оцинкованной стали. Что касается пластиковых труб, то они экономичны, дешевы, хорошо подходят для влажных и жилых помещений.

Пластиковые трубы для вентиляции

У пластиковых канализационных труб, используемых для создания вентиляции в доме своими руками, есть ряд плюсов:

• Большой размерный ряд для подбора трубы необходимого размера.
• Широкий выбор комплектующих, позволяющих собрать сложную конструкцию трубопровода.
• Полный комплект крепежей и креплений для многоуровневой установки и монтажа.
• Небольшой вес конструкции, не дающий дополнительную нагрузку на стены здания и перекрытия.
• Простота и скорость монтажа, возможность все сделать своими руками.
• Сборка не требует специальных знаний и сложного оборудования.
• Быстрый демонтаж или изменение конфигурации при необходимости.
• Низкая цена.

Однако стоит упомянуть и о недостатках, которые во многих случаях легко исправляются:

• Конструкция может деформироваться при резких перепадах температур, поэтому стоит предусмотреть теплоизоляцию.
• Есть риск механических повреждений.
• При прокладывании длинных воздуховодов (более 8-10 метров) необходимо учитывать влияние повышения температуры на изменение длины трубы.
• На рынке практически отсутствуют прямоугольные воздуховоды и комплектующие к ним.

Наиболее удобный вариант для монтажа — трубы и комплектующие из ПВХ внутри с резиновыми уплотнителями. Такие трубы собираются в общую систему как конструктор, не требуя дополнительного оборудования.

Монтаж воздуховодов своими руками

Работы по сборке вентиляции своими руками проводятся в несколько этапов:

• Делается разметка трасс.
• Устанавливаются крепежи.
• Устанавливается вентилятор, к нему подключается первый элемент.
• Сборка всей вентиляционной линии.
• Пробный пуск и проверка всех рабочих элементов.

Наружные элементы вентиляции и участок воздуховода от приточной решетки до отсечного воздушного клапана следует покрывать теплоизолирующими материалами. В жилых помещениях его можно дополнительно шумоизолировать пенопластом.

Вентиляция на кухне своими руками

При выполнении вентиляции на кухне своими руками необходимо помнить, что в горячем цеху или над плитой постоянно повышенная температура, пар, различные запахи. Часто помимо плиты работает духовка.

Вентиляция на кухне должна сочетаться с общедомовой вытяжкой для предотвращения распространения запахов в другие помещения. Обустройство и монтаж вытяжки на кухне имеет ряд особенностей:

• Для корпуса вытяжки лучше использовать алюминий.
• В системе следует обязательно предусмотреть фильтры (которые впоследствии следует чистить не реже 1 раза в 3 месяца).
• Использование вентилятора с регулировкой скоростных режимов.

Сам вытяжной канал монтируется по описанной выше схеме.

Вентиляция в ванной своими руками

Ванная комната и санузел — это наиболее проблемные места в доме. Повышенная влажность, пар, температура, характерные запахи, микробы и бактерии, скапливаясь в небольших по объему помещениях, представляют угрозу не только для человека, но и для внутренней отделки.

При обустройстве вентиляции в этих помещениях необходимо делать вентиляционную шахту, выходящую на крышу здания. При монтаже конструкции следует учесть, что чем прямее будет форма вентканала, тем более беспрепятственно будут двигаться воздушные потоки, проветривая помещение.

В ванной и санузле возможно использование естественной и принудительной вентиляции. Более эффективна — принудительная.

При монтаже принудительной вентиляции рекомендуется использовать устройства с низким уровнем шума (максимум 30 децибел). При монтаже вентканалов лучше использовать противоположную от дверей стену для лучшей тяги. Мощность вентилятора подбирается индивидуально в зависимости от размера помещения и интенсивности использования.

Рисунок 4. Вентиляция в ванной и санузле.

Монтаж вентиляции своими руками достаточно трудоемкий процесс, требующий предварительных расчетов, подбора оборудования, труб, комплектующих. Однако, изучив всю информацию по вопросу установки вентиляции в доме своими руками, вполне возможно самому справиться с этой задачей.

Юрий Хомутский, технический редактор журнала «Мир климата»

приточную, видео-инструкция по монтажу своими руками, из чего делать, фото и цена

Хорошо проветриваемое помещение является залогом здорового микроклимата в любом доме. На фоне повышенной герметичности современных пластиковых окон и капитальных входных дверей для обеспечения нормального воздухообмена ничего не остается, кроме как сделать вентиляцию в частном доме, причем сделать ее, вполне реально своими руками.

Фото вентиляционной системы на чердаке.

Вопрос как правильно сделать вентиляцию в доме мучает многих, ведь если об этом вовремя не позаботиться, то комфортная жизнь в таком помещении будет, мягко говоря, затруднительна. Из-за недостатка кислорода человек будет просыпаться с головной болью.

В санузлах поселится плесень и неприятные запахи. Ну а если вы решите что-то приготовить, то эти ароматы будет чувствовать весь дом.

Разновидности систем воздухообмена

Вариантов как правильно сделать вентиляцию в частном доме существует несколько, и выбирать здесь следует сугубо индивидуально. Главное правило гласит, что чем больше размеры строения и количество людей в нем обитающих, тем более мощную систему следует устанавливать.

Система с несколькими выводами.

Естественный воздухообмен

Данную систему смело можно назвать самой распространенной, для ее обустройства не требуется серьезных капиталовложений, здесь главное правильно расположить каналы для вывода отработанного воздуха и обеспечить естественный приток из окон, дверей или системы специально оборудованных клапанов.

Схема вывода трубы в стене.

Еще 20 – 30 лет назад естественной вентиляцией оборудовались практически все пяти и девятиэтажные дома. Она прекрасно работала, так как деревянные рамы не могли похвастаться своей герметичностью, квартиры проектировались грамотными инженерами, и естественный обмен воздуха вполне удовлетворял потребностям.

Как правило, монтаж таких конструкций вполне оправдан не только для пятиэтажек, но и для одноэтажных или двухэтажных домов с малой и средней квадратурой, в которых проживает до 5 человек. Цена сложных, регулируемых автоматических систем довольно серьезная, но дело даже не в этом. Принудительная вентиляция, особенно если ей неразумно пользоваться может даже навредить.

Естественное движение потока.

Скорость естественного воздухообмена, в среднем составляет 1м³/ч, для небольшой семьи, живущей в доме из 4 – 5 комнат, этого вполне достаточно. Искусственная современная система повлечет за собой не только серьезные расходы на закупку и монтаж, но и дополнительные затраты на электроэнергию. Плюс если ее неправильно эксплуатировать, она может в зимнее время быстро выхолодить дом.

Вытяжная система

Простая конструкция вытяжной системы ближе всего стоит к вопросу о том, как самому сделать вентиляцию в частном доме. По своей сути это слегка усовершенствованный вариант естественной циркуляции воздуха. Начнем с того, что вытяжки бывают двух видов, локального и глобального действия.

Самым ярким представителем локальной конструкции является вытяжка над кухонной печкой или вытяжной вентилятор в туалете. Эта конструкция уже предусматривает монтаж электрооборудования для принудительного выведения воздуха. Мощность таких агрегатов может варьироваться в зависимости от объема помещения.

Вытяжка через две шахты.

Исключительно вытяжные, глобальные системы в частном строительстве используются редко. Их обустройство предусматривает монтаж достаточно мощного вытяжного вентилятора на центральную шахту системы. При включении воздух вытягивается из всех точек одновременно, такой подход не всегда удобен.

Вывод трубы на крышу.

Приточная система

Как видно из названия данная система обеспечивает стабильный принудительный приток свежего воздуха с улицы. Говоря о том, как сделать приточную вентиляцию в частном доме или в квартире следует отметить, что самым простым и распространенным способом является монтаж кондиционера с приточным каналом. По аналогии с кухонной вытяжкой, это локальная система поступления свежего воздуха.

Приток, как отдельная конструкция необходим в больших домах, особенно в холодное время года. Большинство таких агрегатов предусматривает встроенную систему обогрева и установку для фильтрации. Фильтры могут быть разными, начиная от элементарных москитных сеток и заканчивая мощными очистительными воздухозаборными системами.

Встроенные вентиляторы.

Разогрев воздуха в них может осуществляться при помощи электрических тэнов или водяными гидрообогревателями. Монтаж водяного обогрева обходится намного дороже, но такие системы не сушат воздух, что очень важно для жилых помещений.

Комплексная система

Современные комплексные системы замены воздуха — это достаточно сложные, дорогостоящие агрегаты, что касается монтажа своими руками, то без владения определенными, узкоспециализированными знаниями и навыками никакая инструкция вам не поможет.

В таких машинах присутствует как приточная система нагнетания, так и вытяжная. Кроме того в разных комплектациях может устанавливаться отдельный обогрев или охлаждение, плюс допускается дополнительный монтаж агрегатов увлажняющих и фильтрующих воздух.

Вариант комплексной системы.

Практически все агрегаты комплексного действия оборудуются рекуператором. В определенной степени его можно назвать сердцем системы. Современные, усовершенствованные конструкции рекуператоров позволяют экономить зимой до 80% электроэнергии на обогреве и увлажнении холодного воздуха поступающего из приточной вентиляции.

Вариант рекуператора.

Рекуператор агрегат достаточно громоздкий и, как правило, монтируется в отдельном подсобном помещении. Суть его работы заключается в том, что под определенным углом и при заданной скорости нагнетания внутри камеры встречаются два потока, теплый воздух из вытяжки и холодный от притока.

В результате свежий приток нагревается и увлажняется от вытяжки. Дополнительный нагрев предусмотрен, но его участие минимально, за счет этого достигается значительная экономия.

Разделение ввода и вывода.

На что обратить внимание при монтаже

Вопрос как делать вентиляцию в частном доме требует комплексного подхода. В зависимости от того какой конструкции отдается предпочтение нужно выбрать из чего сделать вентиляцию в частном доме.

Какие агрегаты и какое сечение воздуховодов будет оптимальным, плюс необходимо сделать точные расчеты. Но вначале поговорим о требованиях.

Гофрированные трубы.

Требования к системе

1. Комплекс агрегатов и воздуховодов не должен выхолаживать помещение в зимнее время года. Желательно обеспечить приток воздуха комфортной температуры.
2. Вне зависимости от типа конструкции, воздухообмен в помещении должен осуществляться непрерывно. Он может быть более или менее интенсивным, но непременно постоянным, без застоев.
3. Все помещения в частном доме следует делать вентилируемыми. Это относится не только к жилым комнатам, но и к подвалу, кладовкам или котельной.
4. Расположение каналов должно быть спроектировано таким образом, чтобы не возникало сквозняков.
5. Как для естественной, так и для принудительной системы вентилирования существует похожий закон, он гласит, что свежий воздух должен двигаться по направлению от жилых комнат, спальни, гостиные, детские, к так называемым популярным помещениям, это кухня и санузлы. Таким образом, запахи из кухни и туалета не будут расходиться по дому.

Приточный клапан для монтажа в стену.

Делаем расчеты

Все расчеты базируются на нормативных документах и вентиляция здесь, не является исключением. Так как нас интересует исключительно частное строительство, мы не стали вдаваться глубоко в дебри и составили для вас примерную подборку данных характеризующих воздухообмен в комнатах.

Назначение помещения	Объем воздуха	Направление движения
Спальни	20м³/ч для 1 человека	Приток
Гостиные	40м³/ч для 1 человека	Приток
Кухни	60м³/ч	Вытяжка
Санузлы	25м³/ч	Вытяжка

Металлические короба.

Данная таблица базируется на выше упомянутом правиле, говорящем о том, что воздух должен идти из жилых комнат в направлении кухни и санузла. Это значит, что внутренние помещения не должны закрываться герметично.

Двери можно оборудовать специальными окнами и прикрыть их декоративными решетками. Но чаще всего оставляется зазор между дверью и полом размером в 20 мм, который обеспечивает циркуляцию.

Важно: воздуховоды могут быть круглыми квадратными или прямоугольными в соотношении 1:3, но сама конфигурация здесь не столь важна, главное правильно рассчитать сечение воздушного канала.

Вычислить сечение трубы своими руками вам поможет не сложная формула, такой расчет сможет сделать любой человек со средним образованием:

S = L/3600/v.

Где:

• S – является искомой площадью сечения и измеряется в м².
• L – характеризует величину воздухообмена м³/ч.
• V – как обычно скорость потока, а 3600 это число секунд пробегающих за 1 час.

Подбор свечения воздуховодов.

Скорость движения здесь указана неслучайно. Ведь для естественной циркуляции она не превышает 1м/с. Скорость принудительной циркуляции составляет примерно 2 – 3м/с.

Совет: принудительную циркуляцию можно сделать с большей скоростью движения, но этого делать не рекомендуется, так как в таком случае велика вероятность возникновения посторонних шумов при работе.

Обустройство естественной вентиляции

Данный вид вентиляции является базовым. Вне зависимости планируется монтаж принудительного воздухообмена или нет, он в любом случае должен присутствовать.

Ведь при отключении энергоснабжения движение потоков может замедлиться, но не должно остановиться.

Схема естественной вентиляции двух этажей.

• Начинать следует с монтажа вытяжных каналов, через них будет удаляться отработанный воздух. Самое удобное место для этих конструкций несущая стена здания. Она в большинстве случаев, проходит в центральной части дома и граничит практически со всеми комнатами. Обратите внимание на то, что толщина этого базового сооружения не должна быть меньше 400 мм.
• Для среднего двухэтажного дома, каких большинство, центральная шахта делается сечением не менее чем 130х130 мм. Если дом вытянутый, то имеет смысл делать несколько вытяжных шахт, чтобы снизить потери от соединений и увеличить КПД системы.
• Входы в шахту и отводы монтируются под самым потолком комнаты, так как теплый отработанный воздух собирается именно там. Все промежуточные каналы объединяются в центральную шахту. Удобнее всего делать эти отводы из пластиковой канализационной трубы сечением 100 – 120 мм, ее в случае необходимости легче прочистить.

Соединительные линии.

Важно: промежуточные каналы, двигаясь по направлению к центральной шахте не должны располагаться горизонтально, чем больше угол, тем меньше потери при работе.

• Все вытяжные трубы, как промежуточные, так и центральная при прохождении через неотапливаемый чердак или выводе на крышу должны обязательно утепляться. Если конструкция монтируется из кирпича, то толщина стенок центральной шахты делается не менее 2 кирпичей.
• Асбоцементные или пластиковые трубы утепляются минеральной ватой. Также хорошо себя зарекомендовала специально утепленная металлическая двухслойная труба для дымоходов. Утепление необходимо для того, чтобы холодный воздух не опускался в помещение и не возникал эффект обратной тяги.

Циркуляция потока в доме.

Важно: вентиляционная труба должна выводиться на полметра выше относительно конька здания, в противном случае в ветреную погоду из-за турбулентных потоков снизится уровень тяги или может возникнуть обратная тяга.

• Самый простой способ обеспечить приток, это открыть форточку. Но чтобы не возникал сквозняк, некоторые хозяева идут более радикальным путем, они монтируют в стену специальный вентиляционный клапан с задвижкой. Чаще всего он устанавливается рядом с окном или непосредственно за радиатором отопления, так холодный воздух сразу нагревается от радиатора.

Вентиляционный затвор на оконной раме.

На видео в этой статье показаны тонкости обустройства вентиляции в доме.

Вывод

Вентиляция является одной из самых важных, основополагающих систем жизнеобеспечения. И хотя монтаж самой простой конструкции своими руками вполне доступен, относиться к этому процессу следует серьезно, так как переделать бывает тяжело.

Вентиляционные выводы в частном доме.

Вентиляция частного дома своими руками

Устройство вентиляции – важная процедура при строительстве дома. Циркуляция свежего воздуха в помещениях дома необходима для предотвращения появления сырости и плесени, которые не только вредят самой конструкции, но и негативно сказываются на здоровье человека.

Содержание отзыва:

• Разновидности вентиляции в частном доме
• Как сделать вентиляцию своими руками
• Система вентиляции принудительного типа
• Установка вентиляции в частном доме своими руками
• Вентиляция своими руками фото частного дома

Разновидности вентиляции в частном доме

Возможны три варианта циркуляции воздуха в помещениях дома:

• Естественная вентиляция. Воздух перемещается из дома на улицу. Специальные каналы, по которым направляется воздух, помогают циркулировать воздушным массам за счет давления.
• Вентиляционная или приточно-вытяжная система принудительного типа. Это вспомогательная система вытяжки воздуха. Производится с использованием специальной конструкции для воздухообмена.
• Смешанный тип вентиляции. Естественная вентиляция используется в сочетании с принудительной вентиляцией.

У каждого типа вентиляции есть как плюсы, так и минусы. Например, если район проживания достаточно экологичен, то установка принудительной системы не нужна, жители дома даже имеют доступ к чистому воздуху. Встроенные в систему фильтры лишь препятствуют проникновению ароматов природы в дом.

Но если жилище находится в районе, где экология оставляет желать лучшего, то в помещении обязательно должна присутствовать фильтрация воздуха. Но установка вентиляции требует тщательного планирования и расчета.

Как сделать вентиляцию своими руками

Самый идеальный вариант — продумать вопрос вентиляции при планировании строительства дома. Приточная вентиляция должна быть продумана до мелочей.

Необходимо учитывать основные исходные данные объекта:

• Местоположение дома;
• Материалы, из которых построен дом;
• Окружающая среда.

Только учитывая все вышеперечисленное, вы сможете сделать выбор в пользу того или иного варианта.

Метод естественной вентиляции подходит для следующих особенностей размещения:

• Чистый воздух в районе здания;
• Дом построен из кирпича, дерева, самана, пенобетона, керамических или керамзитоблоков.

Если естественный вариант вентиляции не способен обеспечить нормальную циркуляцию воздуха, то хорошим вариантом будет смешанный тип. Также возможна установка вентиляции в конкретном помещении: кухне, ванной и т.д.

Вентиляция подвала помогает проветривать помещение, предотвращая образование плесени.

Система вентиляции принудительного типа

Система принудительной вытяжки устанавливается в случаях, когда:

• Дом находится в районе, воздух которого необходимо очищать от загрязнений;
• При строительстве использовались 3D панели, сэндвич и вакуумные панели, каркасный тип дома.

В таких условиях система принудительной фильтрации просто необходима для обеспечения комфорта жильцов и продления срока эксплуатации здания.

Установка вентиляции в частном доме своими руками

Чтобы правильно установить вентиляцию в своем доме, необходимо обладать некоторыми знаниями по этой теме.

Чтобы правильно рассчитать все параметры системы, нужно учесть объем всех комнат и количество проживающих в доме человек.

Если в доме нет вытяжки естественного типа, или ее недостаточно для комфортной жизни жильцов, то необходима дополнительная система вентиляции.

В санузлах и санузлах часто появляется конденсат на стенах, плесень и другие негативные факторы. Установка настенного вентилятора поможет избавиться от этих недостатков.

Безусловно, установка данного оборудования невозможна без материальных затрат, а шум от работы вентиляционных аппаратов может доставлять дискомфорт жильцам.

Вентилятор может работать от электричества или в сочетании с системой освещения.

Различные виды монтажа этих систем можно увидеть на фото вентиляция своими руками.

Система вентиляции должна быть качественной, чтобы приток свежего воздуха по вентиляционным трубам циркулировал в достаточном количестве для комфортного существования жильцов.

Чтобы правильно установить систему вентиляции дома, изучите все нюансы монтажа, ознакомьтесь с основными правилами и условиями правильной эксплуатации оборудования. Установите в соответствии с вашим дизайном.

Фото вентиляции частного дома своими руками

правила устройства воздухообмена в «каркасе»

При строительстве каркасного дома очень важно наладить полноценный воздухообмен в помещении в своевременно. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Устройство системы вентиляции
• Варианты устройства вентиляции
• Возможность самостоятельной сборки
• Этапы построения системы
  • Выбор типа вентиляции
  900 07 Проектные расчеты
  • Конструктивные особенности
  • Монтаж Шаги
  • Проверка установленной вентиляции
• Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, являющаяся неоспоримым преимуществом и обеспечивающая тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая система вентиляции состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

1. Приточные воздуховоды и/или отверстия.
2. Выхлопные каналы и/или отверстия.
3. Перелив, переливные решетки, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через вентиляционные отверстия, зазоры и отверстия

Воздуховоды вытяжные предназначены для удаления застоявшегося «вытяжного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы устанавливаются для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры используются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Применение рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все вентиляционные системы делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещений.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжной патрубок на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

1. Вытяжная.
2. Поставка.
3. Приточно-вытяжная установка.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным образом через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Помимо указанной классификации, системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие каркасной вентиляции можно определить по нескольким ярко выраженным признакам:

• жильцы ощущают нехватку кислорода;
• запахи плохо выветриваются;
• На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто решают установить самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха во все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

• режим отдыха или сна 20 м ³ /ч;
• работа без нагрузки 40 м ³ / ч;
• повышенная активность или физическая работа 60 м ³ /ч

Зная количество жителей дома и их распорядок дня, нетрудно подсчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

• СНиП 31-01-2003;
• ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими способами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие под вентиль в стене помещения, куда планируется направлять поток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж системы вентиляции осуществляется без каких-либо затруднений в несколько последовательных этапов:

• Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
• В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
• Стыки герметизируются пеной.
• После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
• После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
• Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 ^до С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.
