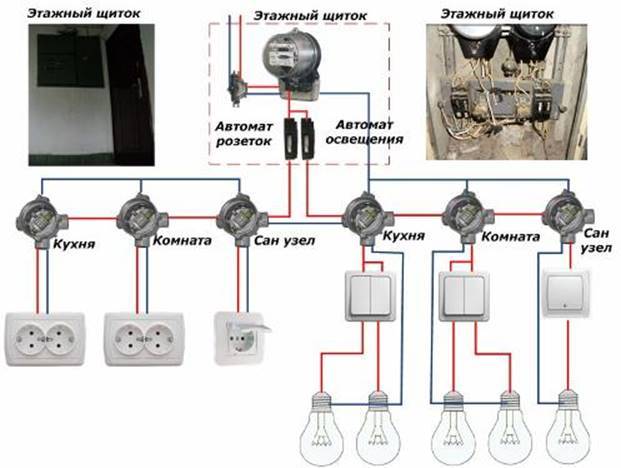

21. Распределительные коробки
22. Коммутация кабелей и сопутствующих конструкций
23. Интеграция осветительных приборов и розеток
24. Распределительный щит
25. Ввод в эксплуатацию
26. Заключение по теме

Человеку, знакомому с электротехникой, не обязательно приглашать специалистов для подключения к централизованной сети. Проводка в доме своими руками – это вполне реальная и посильная задача, и ниже мы подробно расскажем, как ее реализовать. Уделим внимание каждому важному моменту, от выбора фаз до розеток, от составления плана до ввода в эксплуатацию – чтобы вы предметно понимали, как не допустить ошибок и на практике решить тот или иной вопрос, причем быстро и соблюдая технику безопасности.

Давайте сразу условимся: объектом для проведения всех видов работ является личная недвижимость (а не съемная квартира), в 1-2 этажа, небольшой площади (до 150 м2). И она находится в должном состоянии, то есть коробка, стены и кровля уже выгнаны.

Составление схемы подключения проводки в доме своими руками

Для этого необходимо:

• Определить, какой тип ввода будет использоваться – трех- или однофазный (380 или 220 В соответственно).

• Рассчитать мощность нужного оборудования, подготовить и подать документы для оформления проекта с заявленными вами параметрами. Здесь стоит быть готовыми к тому, что требования могут удовлетворить не в полной мере, выделив до 5 кВт.

• Купить все комплектующие – кабели, бесперебойники, счетчики и тому подобное.

• Решить, каким образом следует запитаться от столба ЛЭП, – под землей или по воздуху, – и дать представителям поставщика электроэнергии возможность реализовать данный вариант.

• Соблюдая правила монтажа электропроводки в частном доме, своими руками установить щиток, проложить коммуникации, выключатели, розетки.

• Обустроить контур для отвода и заземлиться.

• Протестировать полученную систему и при стабильно удовлетворительных результатах получить акт.

• Приступить к эксплуатации.

Это лишь общий алгоритм, пункты которого могут меняться в зависимости от конкретики случая. Но начинать всегда стоит с оформления ТУ, потому что подготавливать их могут и несколько месяцев, и даже полгода. Чтобы избавить себя от долгого ожидания, лучше обратиться в соответствующие инстанции на старте строительства недвижимости. За те 2 года, которые даются на реализацию техусловий, можно если не возвести все здание целиком, то хотя бы выгнать стены для закрепления минимально необходимого оборудования.

Сколько фаз выбрать?

Для выбора подходящего эксперта для документального сопровождения строительства дома рекомендуем воспользоваться поиском компаний в каталоге Building Companion. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти эксперта по документальному сопровождению »

При прокладке электропроводки в доме своими руками схема подачи бывает как одно-, так и трехфазной. В обоих случаях максимально возможный расход достигает 15 кВт, но второй актуален только тогда, когда планируется использовать мощную технику – приборы вроде отопительных котлов или плит. В процессе реализации такого варианта необходимо соблюдать гораздо больше требований, касающихся бытовой безопасности, ведь вероятность получить травму выше (из-за более серьезного напряжения). При площади в 100-150 квадратов и обогреве дровами имеет смысл отдать предпочтение первому решению, то есть 220 В.

Разработка плана, получение проекта

Выбрав фазу ввода, можно установить, какой будет электроразводка в доме своими руками: схемы, взятые в подходящем масштабе, помогут расставить все по местам в этом вопросе. Прямо на чертежах намечайте, где будет оборудование, где расположить выключатели и разъемы. Также учтите размещение габаритной мебели и возможность ее последующей перестановки.

В обязательном порядке укажите точку каждой люстры и лампы, каждого торшера или бра. Определитесь с режимом их эксплуатации в зависимости от того, в каких помещения они будут находиться. Помните, что на кухне постоянно работает хотя бы какая-то бытовая техника (например, холодильник), которому точно потребуется розетка.

Вычисление суммарной мощности

Как только вы решите, чем будете пользоваться, посчитайте, сколько Вт будет в общем потреблять оборудование. Это поможет выяснить, как правильно сделать электрику (проводку) в доме своими руками с учетом пусковых нагрузок.

Средние значения вы сможете взять из специальной таблицы, которая есть в свободном доступе в интернете. Допустим, для ТВ данный показатель равен 300 Вт, для персонального компьютера – 500, а для бойлера – и вовсе 1500.

Сложите все цифры для каждого эксплуатируемого прибора, и добавьте к полученному числу 20%. Зачем? Это будет тот запас, который спасет спроектированную систему от перегрузки. К тому же вам вряд ли выдадут именно желаемую мощность – ту, которую вы рассчитаете и укажете в заявке.

Наверное, провайдер предоставит стандартный лимит в 5 кВт, в который и придется укладываться.

Разделение потребителей на группы

Под этим термином в рамках одного объекта недвижимости понимаются люстры, прожекторы, розетки, выключатели – их можно «повесить» на разные ветки.

Выясняя, как проложить проводку и провести свет в доме своими руками, будьте готовы к тому, что придется реализовывать сразу несколько линий:

• Первая понадобится для осветительных приборов, хотя и ее можно разбить на две – для каждого этажа или крыла здания.

• Вторая потребуется для разъемов, если их будет от 3 до 5 штук.

• Все последующие – по одной для отдельно взятых представителей мощного оборудования.

Чтобы выбрать адекватного подрядчика для строительства фундамента, воспользуйтесь удобным поиском по строителям на сайте Building Companion.

Вы найдете примеры реализованных проектов и отзывы клиентов по каждому подрядчику и сможете запросить оценку стоимости работ.

Найти строителя для обустройства фундамента дома под ключ »

С таким подходом та же кухня насчитает от 3 до 7 направлений: холодильник, духовка, плита, микроволновка, стиральная машина. Другим комнатам хватает 2-4 веток: для телевизора, компьютера, роутера, зарядки. Хотя для обогревателя или кондиционера следует выделить свои линии.

В случае с небольшим по площади объектом недвижимости, допустим, дачным коттеджем, классическим считается вариант с тремя категориями:

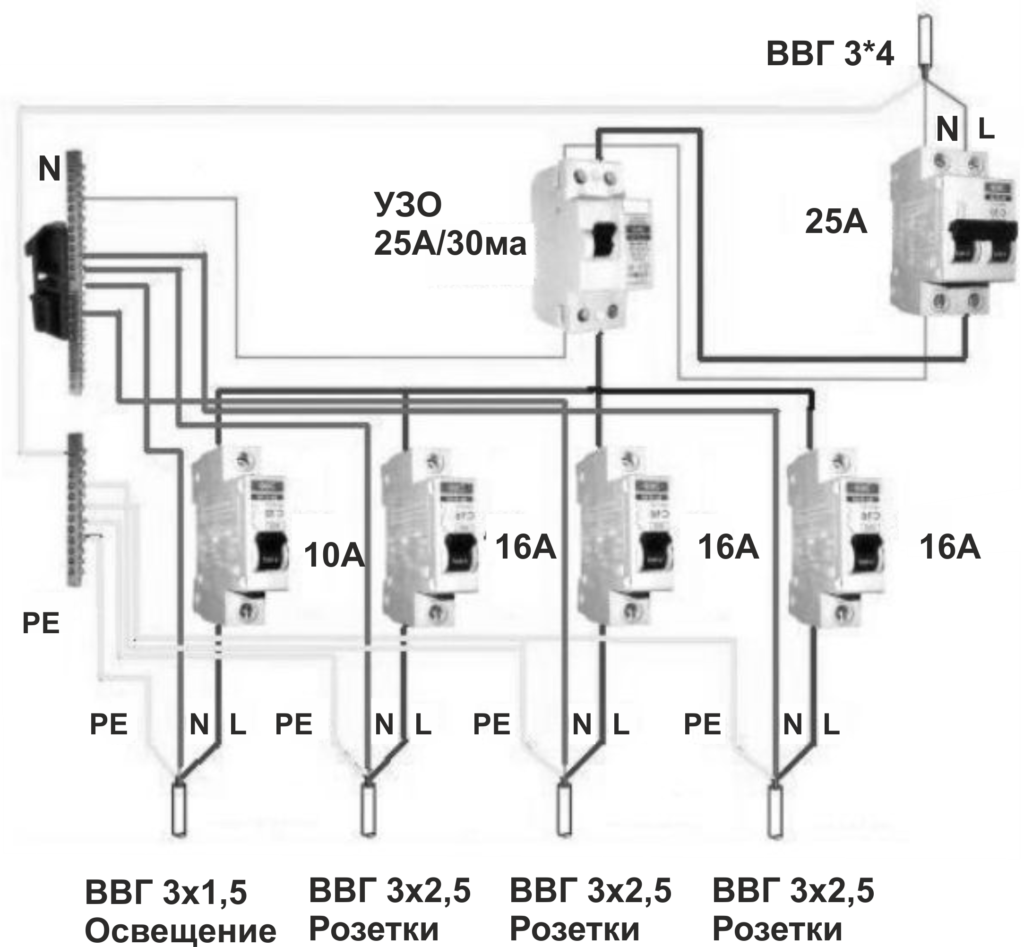

То, как развести электрику и проводку по дому своими руками, определяется и группами тоже, ведь от их количества зависит и число автоматов на распредщитке: их нужно столько же плюс 2-4 – про запас. В случаях с объектами большой площади целесообразно реализовать деление по этажам с общей коммутацией.

Где установить щиток

Каких-то требований по конкретной точке его расположения нет — важно лишь чтобы он находился не ближе, чем за 1 м от труб, причем от любых: водяных и газовых, отопительных, внутренних сточных, канализационных.

Помещение для него тоже может быть каким угодно, хотя чаще всего это котельная, в которую и сводятся все коммуникационные линии. Инспектирующие органы обычно согласны с таким решением, если у выбранного устройства достаточно высокий класс защиты, и лишь рекомендуют разместить его у входной двери.

Как выбрать кабели и комплектующие

Когда в стандартном случае выполняется разводка электрики (проводки) в частном доме своими руками, схема предполагает использование двух автоматов:

• Первый – входной, обычно находится на улице, опломбирован и служит для снятия показаний.

• Второй – УЗО, встраивают непосредственно перед щитком, и он защищает остальные элементы сети от перегорания.

Когда предполагаемая нагрузка не превышает 15 кВт, дальше идет разделение на группы, если же она больше, необходимо озаботиться еще и установкой трансформатора.

Обратите внимание, электрослужбы предпочитают, чтобы фиксирующее расход оборудование располагалось снаружи здания. Поэтому целесообразно покупать модель с классом защиты как минимум IP-55.

Выбор кабелей

Приобретать их стоит потому, что к их эксплуатации предъявляются не такие жесткие условия, они банально безопаснее. Причем нужно, чтобы они были трехжильными – этого требует современная бытовая техника с 3-контактными вилками, которую следует заземлять.

Для проводки электрики и освещения в частном доме своими руками лучше брать комплектующие с «начинкой» из меди, а не из алюминия, так как последний более ломкий, контакты из него сложнее зачистить.

Определение диаметра жил

Для этого следует ориентироваться на мощность потребления на каждый автомат и на таблицу планируемой нагрузки:

Пользоваться ею просто: выбираете свой способ запитывания и рассчитанный ранее расход кВт, после чего двигаетесь вправо по этой строчке, пока не находите нужное значение в колонке «Сечение».

Лайфхак от тех, кто уже знает, как проводить электрику и правильно раскидать (подсоединить) проводку в доме: линии одинакового диаметра лучше отмечать на плане одним цветом – это не даст запутаться при разделении потребителей на группы.

Выбор оболочки

Он важен тогда, когда полы, стены, потолки в помещениях деревянные: в таких случаях нужны кабели с ВВГ- или NYM-изоляцией (двойной или тройной соответственно). В остальных же ситуациях хватит и одинарной, если она целая, не потрескалась, без наплывов.

Какие розетки и выключатели купить

Для обычных приборов приобретайте стандартные, для мощных – подходящие по пусковому току. По исполнению есть два варианта:

• внутренние – коробки спрятаны в углублениях, в результате чего они идут вровень со стеной;

• наружные – их корпусы крепятся на подложки, а значит выпирают по вертикали.

Второй вариант считается более современным, ведь он практичнее (его сложнее случайно сорвать) и может быть окрашен в любой цвет.

Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция

Порядок действий следующий:

• Создаете план, в котором указываете все электроизделия для каждой комнаты.

• Протягиваете коммуникации – в стенах и по перекрытиям.

• Устанавливаете щит, распредкоробки, разъемы и выключатели.

• Соединяете все это в сеть.

• Проверяете на работоспособность и, если все в порядке, начинаете эксплуатировать.

Стандартом современности считается скрытый монтаж, как максимально практичный и эстетичный. Для его реализации на стенках нарезаются штробы, которые впоследствии аккуратно замазываются шпаклевкой и не выделяются на фоне общей поверхности. Также допустимо спрятать линии за облицовку из гипсокартона, разместив их в зазорах, но обязательно в гофрированных рукавах – для защиты от различных воздействий.

Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти компанию по генподряду и стройнадзору »

Памятка для тех, кто пока не знает, как самому правильно провести электропроводку в частном доме, правила прокладки следующие:

• Вести трассы можно только горизонтально или вертикально, без скосов или закруглений;

• Высота размещения – как минимум 2,5 м, со строго перпендикулярными спусками к выключателям или розеткам в нужных местах;

• Точки соединений – обязательно в распредкоробках.

Разметка

Фронт работ необходимо отразить на бумаге, чтобы понимать, что конкретно выполнять. И на чертежах будут наглядно видны критические места, в которых линии пересекаются или идут в опасной близости от инженерных систем. Соприкосновения с водосточной трубой недопустимы – что-то придется переместить.

Способы соединения проводов

В рамках электрификации частного дома своими руками можно воспользоваться следующими методами:

• Скрутка – подходит или для однородных или для химически инертных между собой металлов; оголять жилы допустимо не более чем на 40 мм, тщательно следя, чтобы витки получались плотными. Место соединения нужно закрыть изолентой и для дополнительной надежности допустимо пропаять.

• В клеммной коробке – кабели зачищаются, вставляются в гнезда пластикового корпуса, фиксируются винтами. Получается быстро, безопасно и поэтому удобно.

• В колодках – здесь за качество прижима отвечает пружина.

Работа со стенами

Характер ее проведения, и вообще операций в ее рамках (долбление, сверление и так далее) зависит от способа размещения коммуникаций. И если сегодня мы делаем монтаж эл проводки в частном доме своими руками, схема его реализации предполагает два варианта укладки.

Открытая

Трассы следует спрятать в трубки, специальные каналы или под плинтусы, сделанные из негорючих пластмасс (возможно, даже с эффектом самозатухания). Это решение для помещений из бревен, бруса, древесины.

Закрытая

Линии прячутся в полостях между стенами/перекрытиями и элементами отделки. Если для кладки использовался бетон или кирпич, потребуется вооружиться болгаркой и перфоратором. Результат – слой штукатурки, надежно укрывающий от посторонних глаз.

Подготовка кабелей

Их выбирают в зависимости от суммарной мощности потребления всех групп приборов и так, чтобы они выдерживали примерно одинаковый уровень нагрузок. Когда мы проводим электрику в частном доме своими руками, схема укладки предполагает использование коммуникаций с жилами из:

• алюминия – дешевле, но жестче, часто ломается при изгибе;

• меди – дороже, но пластичнее.

Оптимальным решением считаются ПВГ или ВВГнг – у них двойная изоляция, горение они не поддерживают, являются сравнительно доступными, постоянно представлены в продаже в сечении на 2,5, 4, 6 мм2.

Наиболее толстым кабелем признан вводной, соединяющий столб ЛЭП и щиток. Обычно он подключается представителями компании-провайдера и является самонесущим (СИП).

Заземление

Его нужно обеспечить для предотвращения поражения током, его наличие – норма бытовой безопасности. Когда выполняется электрическая разводка проводов в частном доме своими руками, схемы реализации такой защиты выглядят довольно просто:

• Выкапываете траншею треугольной формы (глубиной 70 см).

• Вбиваете в вершины стальные трубы (диаметром 2 дюйма).

• Соединяете их полосами из стали, свариваете в одно целое.

• Покрываете места стыков антикоррозионными растворами.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.

Получить скидку на строительные материалы »

При помощи коммуникационных линий подключаете получившийся отвод к щитку. Учтите, что сотрудники компании-провайдера обязательно проверят заземление на предмет соответствия ПУЭ.

Система защитного отключения и автовыключатель

АВДТ тоже важен, от УЗО он отличается принципом срабатывания. Полезен не только при утечке тока, но и при коротком замыкании или перегрузке. Поэтому правильная схема разводки электропроводки в двухэтажном частном доме своими руками и предусматривает его наличие, тогда как для маленького летнего коттеджа хватит и обычного дифференциального устройства.

Распределительные коробки

Они нужны для соединения линий, идущих с различных сторон. Благодаря им точки смычек жил окажутся надежно заизолированными, что минимизирует распространение огня в случае перегрева и возгорания.

Коммутация кабелей и сопутствующих конструкций

Выше мы уже рассмотрели варианты – это скрутка, колодки, сварка и пайка, клеммные коробки. Поэтому добавим, что наиболее популярными считаются последние два, причем пластиковые корпусы начинают применяться все чаще, ведь они достаточно прочные, и, что важно, разборные.

h4>Интеграция осветительных приборов и розеток

Есть один нюанс, касающийся того, как проводить разводку электричества в частном доме своими руками: схемы подключения предполагают, что вы не перепутаете жилы. Поэтому перед началом непосредственного пользования стоит взять магомметр и посмотреть, какое сопротивление наблюдается на каждой линии – для проверки правильности коммутации.

Распределительный щит

Это важное и сложное по своей конструкции устройство, поэтому лучше доверить его установку профессионалу, который сможет свести все токи и грамотно распределить напряжение. А вы пока решите другие задачи, например, займетесь тем же заземлением: сварить металлический контур вполне под силу и без специфических знаний.

Ввод в эксплуатацию

Даже если вы прекрасно понимаете, как правильно провести электричество (прокладывать проводку) в частный дом своими руками, и лично воплотили в жизнь большинство из описанных выше пунктов, этот вопрос тоже стоит препоручить профессионалу, а именно эксперту из профильной лаборатории. Просто потому, что вам необходимо получить его компетентное заключение – акт, разрешающий пользование построенной системой. При желании в этой необходимости даже можно найти определенное удобство. Такая проверка позволит максимально быстро выявить возможные ошибки, недочеты и несоответствия, а значит и исправить их с минимальными потерями как денег, так и времени при повторном вызове комиссии.

Заключение по теме

Мы подробно рассмотрели буквально все о прокладке: как правильно провести электрическую проводку в частном доме своими руками, что за комплектующие для этого выбрать, какими методами воспользоваться. Вы могли убедиться, что это комплексная и ответственная, но вполне посильная задача. Главное – тщательно подойти к проектированию (точно рассчитать мощности и сечения), внимательно – к покупке расходников (отдавая предпочтение лучшим, но не переплачивая попусту), и аккуратно – к реализации всех установочных и сборочных мероприятий.

С другой стороны, именно неисправности, спровоцированные нарушением условий устройства и эксплуатации энергосетей и приборов, являются самой частой причиной бытовых пожаров. Поэтому окончательной проверкой и должен заниматься профессионал, по личному опыту знающий, как правильно развести, проложить, соединить электропроводку в частном доме своими руками, и дающий акт об отсутствии ошибок, приобретающий разрешительную силу.

(*) Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Электропроводка в Частном Доме, Укладка Своими Руками, Схемы

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера.  Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Содержание:

• Последовательность работ
• Количество фаз
• Составление плана и получение проекта
• Какая мощность вам потребуется?
• Группы потребителей
• Где установить электрический щиток?
• Как выбрать подходящий кабель
• Сечение жил кабеля
• Оболочка кабелей
• Какие лучше использовать выключатели и розетки
• Самостоятельная укладка проводки
• Как соединяют проводку
  • • ВИДЕО: ТОП-10 Правил электропроводки

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

• Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
• Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
• Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
• Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
• Закрепить распределительный щиток, провести в дом электричество
• Укладка внутри дома кабелей, установка и подключение выключателей и розеток
• Установка и подключение заземления
• Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Читайте также: Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Читайте также: Красивый сад своими руками: лучшие идеи для дизайна сада в частном доме или на даче | (100+ Фото & Видео)

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

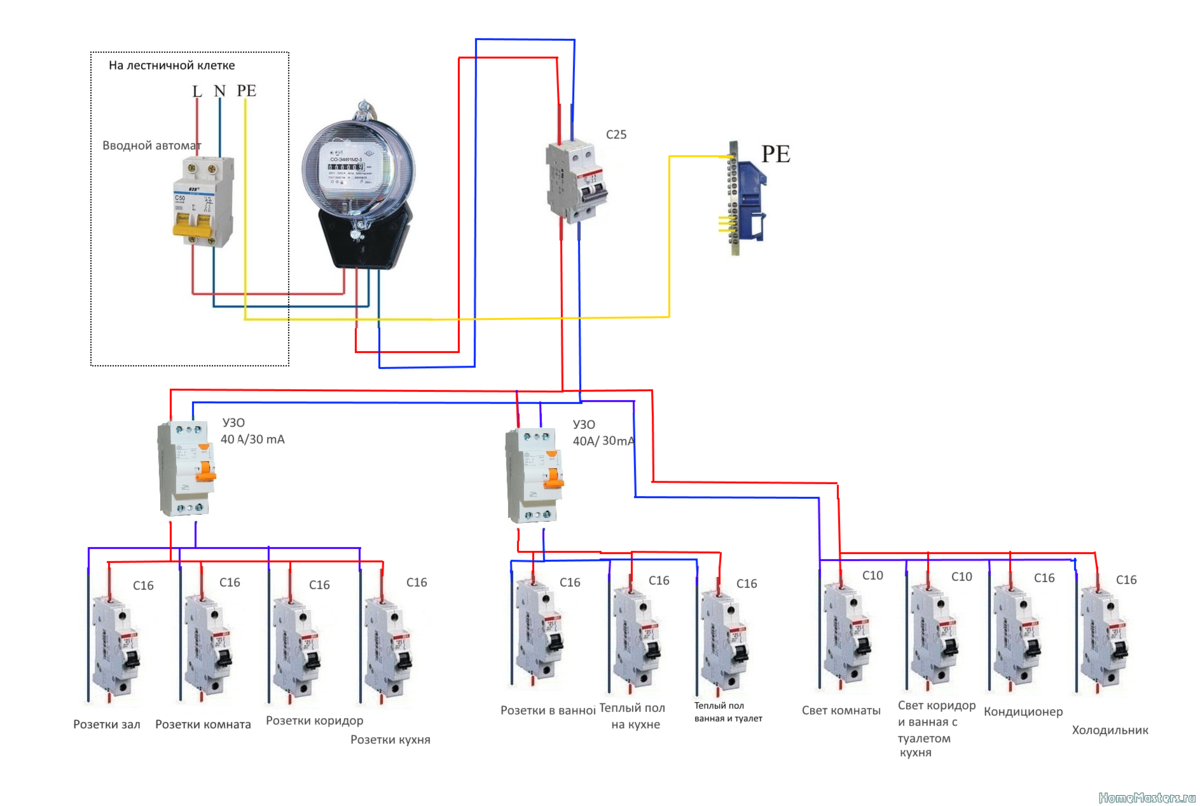

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Читайте также: Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

[wpsm_comparison_table id=»98″ class=»center-table-align»]

Читайте также: Лучшие ноутбуки для работы и учебы | ТОП-15: Рейтинг 2022 + Отзывы

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Где установить электрический щиток?

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Читайте также: [Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Читайте также: Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Читайте также:

• Водяной насос для частного дома или дачи: виды и критерии выбора
• Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото)
• Навес из поликарбоната во дворе частного дома (250 ФОТО ИДЕЙ) — красивый вид, удобство и практичность
• Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление
• Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками
• Как сделать дорожки на даче своими руками? (80+ Фото) Вариантов отличных идей

Читайте также: Какой уклон канализационной трубы должен быть в частном доме или квартире? | Описание для труб диаметром 50, 110, 160 и 200 мм [Инструкция]

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Читайте также: Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

• Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
• Места соединений необходимо размещать только в распределительных коробках
• Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

• (Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
• (Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе.  Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
• (Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

ВИДЕО: ТОП-10 Правил электропроводки

Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

9.5 Общий балл

Электропроводка в доме

Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

8.5

Доступность применения

9

Раскрытие темы

8

Достоверность информации

10

Рейтинг пользователей: 5 (1 Голос)

Руководство по монтажным схемам | Семейный мастер на все руки

У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.

Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.

«Конечно, я уже видел их раньше», — сказал я нетерпеливо. К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»

Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?

Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?

Давайте пройдемся по ним вместе.

На этой странице

Что такое электрическая схема?

Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.

Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в помещении КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.

Более сложные системы, такие как кабинет КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.

Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и концепциями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.

Для чего используется электрическая схема?

Электросхема объединяет сложную информацию в простой для восприятия визуальный рисунок. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.

Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.

Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.

Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.

Как читать электрические схемы

Сначала найдите ориентир. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие — к оборудованию HVAC и освещению.

Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не соединяйте их.

На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.

На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.

Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.

Типы схем подключения

Существует три основных типа схем подключения:

• Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, представляющими провода. На электрических схемах показаны конкретные электрические соединения.
• Иллюстрированный : Показывает, как компоненты связаны с другими в той же цепи, но содержит менее подробную информацию об электрических соединениях.
• Схема : представляет поток электричества через цепь и ее компоненты. Нарисован стандартными символами.

Домовладельцы, выполняющие электромонтажные работы своими руками, скорее всего, обратятся к основным схемам электропроводки и графическим схемам, обычно включенным в инструкции к электрическим устройствам.

Популярные видео

ⓘ

Полное руководство по схеме домашней проводки

Хотите создать схему электропроводки дома

?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как легко создать схему электропроводки дома. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

Схема электропроводки дома или схема электропроводки дома представляет собой визуальное представление электрической системы или цепи в доме. Эта статья является окончательным руководством по схеме домашней электропроводки.

1. Обзор схем электропроводки дома

Понимание схемы для домашней электропроводки необходимо для установки домашней электропроводки. Он работает как план проекта и показывает, как соединяются провода и где должны быть расположены розетки, а также фактические соединения между электрическими компонентами. Схемы домашней электропроводки могут помочь в построении схемы и электрической системы.

Схема электропроводки дома представляет собой схему, представляющую взаимосвязь между всеми электрическими компонентами в доме. Будь то свет, система электроснабжения дома, выключатели, дверной звонок, электронные приборы и прочая электротехника в доме. Схема электропроводки дома показывает нам, как эти компоненты будут подключаться или подключаться к главному выключателю дома или источнику питания.

На рисунке ниже показано, как выглядит обычная схема домашней электропроводки:

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.

Общая схема домашней проводки

На этих схемах подключения изображены различные измерения, символы или метки, что позволяет нам быстро анализировать план и выполнять его. Электропроводка в доме может быть любой. Это зависит от предметов первой необходимости или предметов роскоши, имеющихся в доме. Независимо от того, есть ли у вас в доме много электроприборов или целая компьютерная сеть или домашний кинотеатр, эти вещи потребуют плана проводки, чтобы понять, как они будут связаны с источником питания.

Кто может рисовать схемы?

Схемы электропроводки дома требуют особого внимания при проектировании, потому что небольшая ошибка может привести к серьезным авариям. Таким образом, для этой цели необходимо проконсультироваться с профессиональными людьми, такими как инженеры-электрики. Страна, в которой вы проживаете, соблюдает все промышленные стандарты при составлении схемы электропроводки дома. Вы также должны консультироваться с ними при составлении плана.

Важность составления схемы электропроводки дома

Перед началом строительства крайне важно составить схему электропроводки дома. Это даст вам преимущества во многих формах.

• Вы имеете представление о том, какие электрические компоненты требуются и какие инструменты необходимы для их размещения. Это сэкономит вам деньги.
• Если у вас есть план, то он повысит вашу продуктивность. Вы все выполните, увидев план. Это сэкономит ваше время.
• Если у вас есть отличный план электроснабжения, вы по умолчанию будете следовать промышленным стандартам вашей страны. Это убережет вас от серьезных аварий и крупных штрафов.

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

2.

5 вещей, которые следует учитывать перед подключением электропроводки в вашем доме

Прежде чем составить план электропроводки дома, вы должны рассчитать каждый бит и байт вещей, которые потребуют времени, денег, инструментов и т. д. Вы должны все измерить, прежде чем приступать к работе. Здесь мы расскажем вам о пяти необходимых вещах, которые вы должны учитывать перед электропроводкой в ​​вашем доме.

1. Время на весь проект

Вы должны оценить время, прежде чем начать проводку вашего дома. Это важно, потому что у вас есть представление о том, когда закончится ваш электрический проект. Либо вы консультируетесь с инженерами-электриками, либо делаете это своими руками, у вас должен быть временной диапазон для проекта. Также получите вероятность любой ошибки и ее исправления.

2. Оценка стоимости проекта

Оцените стоимость перед началом электромонтажа дома. Рассчитайте, сколько электрических компонентов вам понадобится и сколько инструментов вам нужно приобрести, чтобы разместить эти электрические компоненты. Получите оценку техники безопасности, если делаете это своими руками. Кроме того, получите общую стоимость часа, которую вы заплатите, если проконсультируетесь с инженерами.

3. Спланируйте расположение розеток и разберитесь с системой проводки

Необходимо понять, где бы вы разместили электрические розетки. Обычно их размещают в местах, откуда легко подключить электрооборудование. Получите шаблоны и идеи из Интернета и интегрируйте их в свой план электропроводки.

4. Инструменты для рисования схем электропроводки дома

Вы должны знать инструменты для рисования схем электропроводки дома. Если вы делаете это своими руками, вам понадобится карандаш и лист дизайнерской бумаги. Лучше всего и наиболее эффективно планировать с помощью программного обеспечения в Интернете. Это сэкономит вам и время, и деньги. Вы можете EdrawMax для ваших электрических схем.

5. Изучите и избегайте ошибок в электропроводке дома

Вы должны хорошо знать плюсы и минусы проводки дома самостоятельно. Вы должны учиться на опыте людей. Получите отличные шаблоны схем проводки из Интернета. Получите все инструменты безопасности и примите все меры, чтобы избежать травм при электромонтажных работах.

3. Символы на электрической схеме дома

Edraw Floor Plan Maker, как профессиональное программное обеспечение для схем электропроводки, содержит большое количество символов схемы электропроводки, которые используются на схемах электропроводки, таких как выключатели, освещение и световые полосы. Большинство символов выглядят как реальные объекты, которые они представляют. Так что найти нужный не составит труда.

Освещение

Электротехника и телекоммуникации

4. Что включает в себя электрическая схема дома

Прежде чем делать схему электропроводки дома , подумайте о том, что вам потребуется на вашей схеме. Этот раздел расскажет вам об основной структуре электрической схемы.

Комната или зона, которую нужно показать на чертеже

Когда вы начнете думать о плане электропроводки, сначала получите план питания всего вашего дома. Все комнаты, кухня, ванные комнаты, машины браконьеры и т. д. Возьмите дополнительную бумагу и напишите необходимые электрические компоненты для каждой комнаты или напишите на том же плане этажа.

На схеме используются символы схемы подключения.

Пришло время узнать необходимые символы схемы подключения и то, как они будут представлять электрические компоненты. Вы можете воспользоваться помощью Интернета.

Соединения между электроприборами, компонентами

Теперь у вас есть все электрические компоненты, такие как вентилятор, лампочки, регуляторы, кнопки, выключатели и т. д., а также символы, такие как розетки, выключатели, блок питания и т. д. Пришло время их подключить. Получите знания из книг или Интернета о том, как эти компоненты будут соединяться проводами.

5.

Как нарисовать электрическую схему дома

Пристегнитесь, потому что в этом разделе мы узнаем о процессе создания электрической схемы дома. Лучше всего использовать компьютерное программное обеспечение, такое как EdrawMax или другое легкодоступное программное обеспечение. Внимательно выполните все шаги.

• Рекомендуется использовать предварительно созданные шаблоны программного обеспечения. Половина работы над этим плюсом уже сделана, и он поможет вам делать свою работу правильно.
• Теперь вам нужно перейти к параметрам схемных линий программного обеспечения. Он порекомендует, как по-хорошему разместить или соединить электрические цепи.
• В соответствии с вашими потребностями вы также можете изменить стили и формы линии. Программное обеспечение, такое как EdrawMax, всегда будет иметь эту функцию.
• Пришло время добавить символы проводки. Преимущество использования программного обеспечения заключается в том, что оно имеет все необходимые символы, необходимые для вашей электрической схемы. Перетащите эти символы в свой проект в нужное место.
• Добавьте переходы линии, где пересекаются ваши линии цепи.
• Вы можете использовать слой аннотаций, чтобы освещать информацию о проекте, такую ​​как измерения или автора и т. д.
• Добавьте шкалу для каждого компонента, который вы добавили ранее. Шкала необходима для подключения проводки. Программное обеспечение предложит вам добавить размеры вашего дома, а затем вы создадите или добавите любой символ в соответствии с доступными измерениями.

4 шага для создания электрической схемы дома

1. Откройте новую страницу чертежа схемы соединений : Перейдите к [План здания] > [План электроснабжения и телекоммуникаций], выберите один шаблон или нажмите «+», чтобы открыть пустую страницу чертежа.

2. Добавить символы : перетащите символы, необходимые для вашей домашней электросхемы. Если вам нужны дополнительные символы, щелкните значок «Библиотеки», и вы увидите больше библиотек символов.

3. Соедините символы : соедините символы, чтобы завершить электрическую схему, у вас есть два способа сделать это:

4. Сохранить и экспортировать : после того, как вы завершили разработку схемы домашней электропроводки, сохраните файл или экспортируйте его в распространенных форматах, если это необходимо, таких как PDF, Word, Excel, HTML и т. д.

6. Различия между электрической схемой и принципиальной схемой

Известное и видимое различие между электрической схемой и принципиальной схемой заключается в следующем.

• Принципиальная схема показывает внутреннюю электрическую структуру электронного или электрического компонента. Посмотрите на приведенный ниже пример, принципиальная схема показывает, как этот прибор сделан с использованием различных электрических компонентов и их соединения.
• Схема подключения показывает нам взаимосвязь между различными электроприборами. Как они подключены к выключателям или электроснабжению дома с помощью одинарных или двойных проводов, проходящих через них всех?

Пример схемы домашней проводки

Вот пример схемы домашней проводки для справки. Нажмите на изображение, и вы сможете скачать его бесплатно!

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.

Пример схемы домашней проводки

Десятки примеров схем домашней электропроводки можно найти в Центре шаблонов Edraw!

7. Используйте EdrawMax для создания схемы подключения

Если вы не сделаете схему электропроводки дома такой, какой она должна быть, это просто приведет к большим потерям в вашей или близкой вам жизни, деньгах или времени.
