Монтаж электрического пола под плитку

• Главная страница
• Истории пользователей

Автор: Виктор Модин

5 Рейтинг 5.00 (148 Оценок)

• Содержание

• Монтаж электрического пола под плитку своими руками
• Критерии выбора электрического теплого пола под плитку
• Схема монтажа теплого пола электрического
• Монтаж электрического теплого пола
• Достоинства установки теплых полов с сетчатыми нагревательными матами
• Достоинства установки теплых полов со стержневыми инфракрасными матами
• Видео — Монтаж электрического пола под плитку

Керамическая плитка на сегодняшний день используется для отделки большинства квартир и домов.

Она обладает гигиеничностью, легкостью в уборке отличной декоративностью, водонепроницаемостью, что делает этот материал очень востребованным. Плитка обладает единственным недостатком – в холодное время года она не удерживает тепло и ходить по ней босиком или в легкой обуви дискомфортно.

Но есть возможность устранить и эту проблему – установить тёплый пол под плитку. Ниже мы рассмотрим самостоятельный вариант установки теплых полов.

Критерии выбора электрического теплого пола под плитку

Существует две разновидности теплых полов – от водяной системы подогрева либо электрической.
Приведем доводы в пользу электрического варианта:

• При установке водяных контуров имеется возможность протечки теплоносителей, что никак невозможно при электрическом поле.
• При установке водяного пола требуется бетонная стяжка массивных параметров, а это дополнительная нагрузка и тяжело выполнимая задача.
• Устанавливать сложные контуры труднее чем раскладывать маты или нагревательные кабели.
• Обогрев электрического пола оснащен управляющим блоком, имеющим компактные габариты.
• При создании электрического типа подогрева полов требуется меньше мороки с документами и соглашениями.

Схема монтажа теплого пола электрического

Для начала следует соблюсти все соответствия к нижеизложенным требованиям:

1. У полов должен быть необходимый уровень термоизоляции;
2. Поверхность под полом должна быть целостная и ровная;
3. Для установки электрического варианта пола необходимо выделить линию питания, завязанную на свой автомат и укомплектовать ее дополнительной защитой;
4. Заранее подготовьте все необходимые инструменты;

Монтаж электрического теплого пола

Рассмотрим пример установки электрического обогрева полов при приготовленной утепленной основе.

1) Сначала проверяем комплектацию оборудования: наличие упаковки, паспорта и инструкции, двухжильного нагревательного кабеля, «холодного конца», полимерной гофротрубы, колпачка-заглушки, монтажной пластины из металлической ленты.

2) Отдельно покупаем термостатический блок коммутации, в комплекте с термодатчиком.

3) Желательно начертить схему укладки на линованном листе бумаги.

4) Сначала прорубается гнездо для блока термостатического.

5) От получившегося места прочерчивается вертикальная линия вплоть до пола, с целью того чтобы в дальнейшем вырезать штрабу, в которой будет находиться гофротруба и «холодный конец».

6) Затем необходимо убрать всевозможные засорения с пола.

7) Далее провести грунтование бетонированной плоскости пола.

8) Так же не будет лишним применение фольгированного утеплителя, уложенного плотно в один слой.
Стыки необходимо проклеить скотчем.

9) Согласно имеющейся схеме нарезают монтажные планки, которые имеют отверстия.
Их закрепляют дюбелями или саморезами и устанавливают в произвольном порядке с шагом до одного метра.

10) Переходим непосредственно к укладыванию кабеля. Фиксировать начинают в месте нахождения соединительной муфты.

11) Раскладку необходимо тщательно сверять с имеющейся схемой. Отгибающиеся «усы» на монтажных планках помогут закрепить кабель нужным образом.

12) Завершается укладка фиксированием концевой муфты.

13) Далее отрезаем необходимую длину гофротрубы и вводим в нее термодатчик.

14) Закрываем оставшийся конец гофры специальной заглушкой, чтобы состав раствора не угодил во внутрь.

15) Гофра фиксируется ровно в центре среди двух нитей кабеля, параллельно. Окончание гофротрубы заводим в штрабу в стене.

16) Туда же укладываем и «холодной конец». Затем заливаем данное место раствором цемента или гипса.

17) С помощью тестера необходимо проверить работоспособность электрической части. Так же возможно проведение пробного пуска на короткий отрезок времени.

18) Перед заливанием стяжки проверяют прочную фиксацию кабеля.

19) Для обеспечения полного контакта в фольгированном основании вырезаются отверстия прямоугольного или ромбовидного типа примерно 50х200 мм, с шагом в 100 см. в ряду.

20) Чтобы компенсировать термические растяжения по всей площади контакта со стеной и углами прокладывается демпферная лента. После данной процедуры замешиваем раствор и выкладываем на пол поверх кабеля.

21) Не допускается нахождение пузырей воздуха в консистенции раствора, они могу негативно повлиять на работу электрического обогрева пола.

22) Неделя – это минимум времени, которое требуется для того чтобы стяжка застыла. Желательно в первое время регулярно проводить увлажнение бетона.

23) И только по прошествии необходимого времени следует приступать к укладыванию плитки, заранее проведя грунтовочное покрытие.

Для работ с плиткой нужен особый клей, который будет адаптирован для условий эксплуатации теплых полов. Для обеспечения нужной прочности стяжки должно пройти около 30 дней.

Не стоит ускорять время включения обогрева, это может привести к негативным последствиям. При запуске оборудования в первые несколько дней настраивают минимальную температуру, постепенно прибавляя в день около пяти градусов до расчетного значения.

Достоинства установки теплых полов с использованием сетчатых нагревательных матов

Данный тип полов пользуется огромной популярность за счет упрощения процесса укладывания.

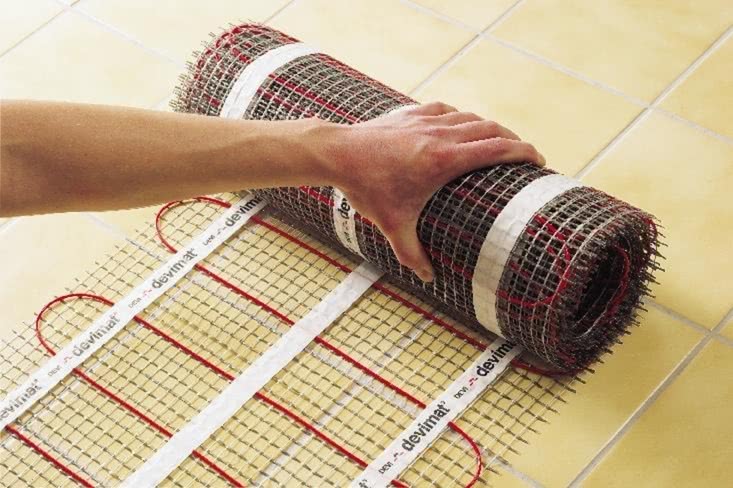

Конструкция мата представляет собой нагревательный кабель, который уложен на стекловолоконную сетку и имеет фиксацию с необходимым шагом. Мат раскатывается на поверхность пола и сразу закрывает большой участок.

Еще один плюс данной конструкции – имеется возможность не производить стяжку пола, а обойтись лишь слоем клея толщиной около 10 мм.

Цена такой конструкции отличается от простого кабеля в большую сторону, но затраты на дополнительные действия меньше.

Достоинства установки теплых полов с использованием стержневых инфракрасных матов

Следующий вариант системы электрического обогрева полов прекрасно подходит для керамического финишного покрытия.

Данная конструкция состоит из токонесущих шин, расположенных параллельно друг к другу на рассчитанном промежутке.
Между шинами располагаются нагревательные элементы – особые карбоновые стержни, генерирующие инфракрасное излучение.
Это излучение переносит тепловую энергию на большие расстояния до преграды.

Достоинства заключаются в следующих моментах:

• стержни не зависят друг от друга;
• достигая нужной температуры стержни имеют способность «запирания»;
• производить монтаж данной системы легко, без лишних действий и операций.

Видео — Монтаж электрического пола под плитку

Поделитесь если вам понравилось:

Похожие материалы

• Металлизированные обои

• Бюджетная реставрация чугунной ванны

• Подготовка дома к крупному ремонту

• Отделка кухни: пластиком, плиткой или панелями

• Выбор керамогранита на пол в кухне

• Монтаж кондиционера своими руками

• Продлите жизнь ваших деревянных полов

• Материалы для пола в детской

• Как выбрать раковину

Недостаточно прав для комментирования

Электрический теплый пол под плитку своими руками

mycreations 25 апреля, 2015 Пол с подогревом No Comments

Керамическая плитка и гранит всегда были и будут прекрасным материалом для облицовки напольной поверхности и устройства полов в ванных комнатах, прихожих или кухне. При всех своих достоинствах и положительных качествах, такое покрытие обладает одним существенным минусом – это холодное внешнее покрытие.

Электрический теплый пол под плитку позволяет решить данную проблему. Тем более, что его устройство не вызывает особых сложностей и выполняется своими руками.

Содержание страницы

• 1 Какой вид электрического пола использовать
• 2 Расчет мощности и стоимость материалов
• 3 Подготовка старого основания к дальнейшим работам
• 4 Технология укладки и монтажа на поверхность
  • 4.1 Читайте также:

Какой вид электрического пола использовать

Нагревательные элементы на армирующей сетке — это наиболее удобный вид для укладки под напольное покрытие

Для определения какой пол под плитку лучше, следует понять, какую роль будет выполнять отопительная система, является она дополнительным решением или единственным отопительным прибором в помещении, возможно ли устройство бетонной выравнивающей стяжки и ее возможная толщина.

Выяснение тех или иных фактов позволит более детально подойти к вопросу укладки в том или ином помещении, поможет более точно рассчитать необходимую мощность, выбрать оптимальный вид теплого пола и способ его монтажа.

В общем случае, для установки под плитку возможны следующие варианты:

1. Монтаж резистивного кабеля в выравнивающий слой с дальнейшей укладкой покрытия.
2. Укладка нагревательных матов непосредственно перед укладкой покрытия.
3. Укладка карбоновых матов или карбоновых инфракрасных стержней перед укладкой облицовки.

Использование резистивного кабеля позволяется выполнить установку нагревательных элементов по всей поверхности. За счет равномерного распределения удается добиться равномерного прогрева напольного пространства, без образования существенных “мостиков холода”.

Технология работ, помимо прочего, позволяет выполнить полноценное устройство утепляющего слоя, состоящего из гидро- и теплоизоляционного материала, уложенного непосредственно на черновое основание перед заливкой бетонного раствора.

Резистивный кабель требует соблюдения более сложной технологии устройства, чем нагревательные маты

Единственный и существенный минус такого подхода – это необходимость заливки бетонной стяжки. Один слой для выравнивания чернового основания, второй для устройства теплого пола.

Монтаж электрического теплого пола под плитку в виде нагревательных матов более простой и менее трудоемкий способ. Нагревательные маты – это двухжильный кабель, вмонтированный или закрепленный на армирующей сетке.

Такой подход исключает применение каких-либо дополнительных слоев и предполагает устройство матов под напольным покрытием, что дает сокращение толщины общей напольной конструкции.

Применение карбоновых или стержневых теплых полов является новой технологией, которая основана на отоплении помещения посредство излучения инфракрасных волн в длинном спектре. То есть в первых двух случаях, обогрев помещения ведется путем теплообмена или теплоотдачи от напольного покрытия, которое нагревается за счет уложенных под ним нагревательных элементов.

В случае с карбоновыми стержнями, обогрев помещения будет вестись из-за теплоотдачи от напольной облицовки, мебели, стекла и других предметов, которые будут расположены на пути следования инфракрасного излучения.

Общая схема устройства с использованием резистивно кабеля

Такой подход позволяется значительно экономить на отоплении, за счет более рационального распределения тепловой энергии. Из минусов данного способа, можно выделить образование существенных “мостиков холода”, невозможность монтажа под низкостоящую и крупногабаритную мебель.

Так, выбор конкретного вида электрического теплого пола будет основан на технических особенностях помещения – высота потолка, предельная мощность плиты перекрытия, наличие дополнительных систем отопления и т.д.

Статья по теме: Монтаж инфракрасного теплого пола под плитку.

В качестве рекомендации – для типовых помещений и самостоятельной организации, можно порекомендовать использование нагревательных матов, как наиболее простой конструкции, которая сочетает комфортный обогрев керамического покрытия и при небольшой толщине пола.

Расчет мощности и стоимость материалов

Технологий укладки и монтажа напрямую зависит от типа используемого теплого пола, его мощности и площади на которую он монтируется. Расчет мощности основывается на типовой принадлежности и уровне влажности воздуха в помещении, виде напольного покрытия и наличия дополнительных нагревательных систем.

Для выбора мощности электрического пола можно воспользоваться следующей таблицей:

Область применения	Доп. отопление	Осн. отопление
Прихожая, кухня	110-130	140-180
Гостиная и спальня	120-150	140-180
Детская	120-150	140-180
Ванная и туалет	120-150	140-180
Подвал и подсобка	110-130	140-180

Так как речь идет именно о керамической плитке, то при выборе не стоит опасаться о приобретении пола чуть большей мощности, чем это потребуется. Максимум на чем это может отразиться, так это счет на оплату электроэнергии, но никак не на эксплуатации напольного покрытия.

Комплект поставки большинства видов теплых электрических полов не включает температурный регулятор, который потребуется приобрести отдельно, основываясь на общей мощности пола. Данный показатель рассчитывается из мощности кабеля или мата на 1м2 и площади, на которую будете производиться его укладка.

К примеру, для дополнительного отопления гостиной или спальни (полезная площадь 12 м2) был приобретен теплый пол в виде матов мощностью 130 Вт/м2. Исходя из этого получаем, что – 130 Вт * 12 м2 = 1,56 Квт. То есть, потребуется приобрести терморегулятор способный выдерживать общую мощность электрического пола в 1,56-1,6 Квт.

Регуляторы с различным типом управления и функциями

Среди других технических особенностей терморегулятора, можно выделить механический или сенсорный способ управления, возможность программирования и планирования различных действий и наличия дополнительных датчиков влажности воздуха, определения температуры в помещения и т. д.

Во избежание лишних трат, лучше приобрести обычный терморегулятор с удобным лично вам способом управления и подходящий под выбранный тип пола. Ниже в таблице, мы привели среднюю цену электрический тёплых полов, включая необходимый регулятор температуры.

Торговая марка и мощность	Стоимость (руб/м2)
Electrolux 300 Вт, 2,2 м2	4200-4400
NEOCLIMA 100 Вт, 9 м2	5600-5800
Grand Meyer 160 Вт, 1 м2	5160-5300
Thermomat 130 Вт, 1 м2	4900-5000
Thermomat 180 Вт, 1 м2	6400-6500
Теплолюкс ТР510 механический, 3,5 КВт	2450-2600
Теплолюкс ТР515 программируемый, 3,5 КВт	3050-3300
Thermoreg TI 950 программируемый, 3,6 КВт	4950-5100
Devireg Touch сенсорный, 3,6 КВт	3400-3600

Подготовка старого основания к дальнейшим работам

Укладка теплого пола под плитку предполагает проведения комплекса подготовительных работ, направленных на устранение возможных изъянов чернового основания или демонтаж старого напольного покрытия.

Стоит отметить, если ранее поверхность уже была облицована плиткой, то проводить ее полный демонтаж не требуется. Достаточно убрать отслоившиеся или отскочившие полотна, образовавшиеся пустоты заполнить цементным раствором. После высыхания, поверхность полностью очищается от пыли и обрабатывается грунтовочным составом.

Для оснований с деревянной облицовкой в виде дощатого настила, фанеры, ламината и паркета, потребуется провести полный демонтаж покрытия и старой конструкции пола. После демонтажа поверхность полностью очищается от грязи и строительного мусора.

При наличии серьезных перепадов высоты, выбоин и раковин на бетонной плите перекрытия, потребуется произвести затирку особо сложных участков. Для этого можно использовать цементно-песчаную смесь или специальную шпаклевку, которые наносят после грунтовки изъяна.

Затирку небольших изъянов основания можно выполнить обычным цементным раствором

Если поверхность имеет серьезные отклонения по высоте (более 1 см на 1 м2), ранее не проводились гидро- и теплоизоляционные работы, то рекомендуется провести устройство гидроизоляции, выполнить с использованием теплоизоляцию отражающим материалом и залить тонкослойную стяжку.

Помимо традиционных видов, выравнивание можно провести с использование полусухих смесей с добавление фиброволокна или залить тонкий слой нивелирующей массы.

Если черновое основание соответствует требованиям – уровень отклонений по высоте не существенен, ранее проводились работы по изоляции и утеплению основания или был обустроен выравнивающий слой, то можно переходить к финальным этапам подготовки.

На финальном этапе, производят разметку основания согласно расположению нагревательных элементов. Для этого лучше составить уменьшенную схему на бумаге, а потом перенести разметку согласно масштабу на черновое основание.

Технология укладки и монтажа на поверхность

Выполнение дальнейших работ по установке потребует соблюдения технологических требований и условий, описанных в инструкции, прилагаемой к выбранному полу.

Общая схема подрезки и раскладки нагревательного мата

Описываемая ниже технология будет справедлива только для нагревательных матов, так как данная конструкция является наиболее простой для самостоятельного монтажа.

В процессе монтажа особое внимание следует уделить описываемым рекомендациям производителя. Крайне нежелательно подвергать полотно с кабелем механическому растяжению или искусственно уменьшать шаг и сокращать расстояние между нагревательными элементами.

Без наличия опыта и навыков в электрике следует отказаться от самостоятельного подключения терморегулятору к сети постоянного тока. Если данные работы будут совершены собственноручно, то следует изучить подробную схему подключения и заземления электрического пола.

В качестве электроинструмента потребуется подготовить болгарку с диском по бетону, дрель с насадкой для высверливания отверстий под розетки и перфоратор. Для уборки мусора можно воспользоваться обычным веником и совком. Для нанесения грунтовки можно использовать обычную кисть или валик. Нанесения плиточного клея производится зубчатым шпателем.

Основные этапы разметки и устройства отверстий под коммуникации

Последовательность по монтажу электрического теплого пола своими руками будет состоять из следующих этапов:

1. Определяется место, где будет произведена установка регулятора температуры. Желательно, чтобы место не закрывалось мебелью, не мешало ее свободной перестановке и расположению. Расстояние от поверхности основания 70-150 см. Для влажных помещений регулятор рекомендуется выносить за пределы помещения.
2. Выполняется разметка под место расположение регулятора и канала для прокладки проводки. Высверливание отверстия выполняется при помощи электродрели с насадкой. Канал под коммуникации (20×20 мм) пропиливается по краям при помощи болгарки с диском по бетону, а после выбивается при помощи перфоратора.

Основные этапы монтажа температурного датчика

3. Осуществляется подводка силового кабеля с сечением, соответствующим силе тока электрического теплого пола. Для общей мощности более 4 Квт – это алюминиевый проводник с сечением более 2,5 мм, менее 4 Квт медный проводник с сечением не менее 1,5 мм. Более подробное описание должно быть в инструкции к терморегулятору.
4. Осуществляется уборка строительного мусора и пыли. Далее производится грунтовка основания при помощи проникающей грунтовки для бетона. Если грунтовка не была проведена на подготовительном этапе, то можно выполнить обработку в два перекрывающих слоя.

Очистка и грунтовка основания составом глубокого проникновения

5. На поверхность основания наносится разметка с учетом ранее проведенных расчетов. Рекомендуемый зазор между нагревательным кабелем и стеной должен быть не меньше 5 см, от центрального отопления и приборов не менее 10 см, включая стояки и трубы центрального отопления.

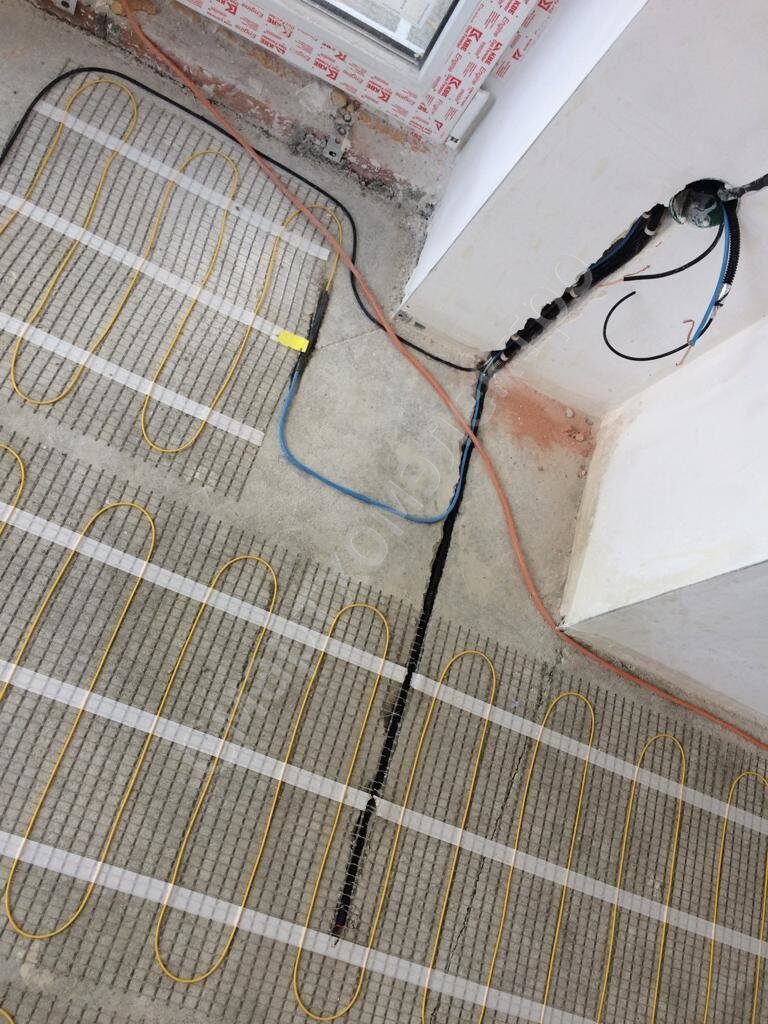

6. Осуществляется раскладка нагревательных матов электрического теплого пола согласно нанесенной разметке. Для подгонки по форме, выполняется подрезка армирующей сетки, не затрагивая кабель. Далее полотно мата разгибается в нужном направлении и укладывается по площади.

Монтаж электрического теплого пола под плитку — этап укладки нагревательных матов

7. В процессе укладки запрещается использовать один и тот же мат для отопления разных помещений и помещений с различной конструкцией пола. Датчик температуры должен располагаться строго между витками нагревательного кабеля, иначе данные и показания могут быть искажены.
8. Далее, концы от нагревательного мата выводятся к месту распаячной коробки регулятора. Производится визуальный осмотр разложенной конструкции на поверхности основания. Для проверки пола перед укладкой плитки, следует измерить сопротивление нагревательного мата и датчика температуры. Измерения проводятся при помощи тестера, после чего сверяются с данными в инструкции.

При отсутствии понимания и навыков подключения регулятора лучше поручить электрику

9. Выполняется монтаж датчика путем пропуска кабеля с датчиком через гофрированную трубку. Конец трубки закрывается специальной заглушкой. Трубка укладывается в подготовленный канал, а конец соединительного провода выводится в распаячную коробку. Канал с проводами затирается плиточным клеем.
10. Концы проводов подведенных в коробку необходимо очистить от обмотки и подключить к контактным клеммам регулятора. Для этого следует воспользоваться услугами электрика или внимательно изучить инструкцию и провести работы согласно конструкции приобретенного терморегулятора.

При укладке облицовки следует соблюдать толщину плиточного клея

11. Выполняется проверка общей работоспособности. Для этого кратковременно, в течении 1-2 минут, подается питание на нагревательные маты, проверяется равномерный нагрев поверхности через каждые 1-2 метра. Если все в порядке, то можно приступать к подготовке клея и укладке керамической облицовки.

Укладка плитки по теплому полу может быть выполнена двумя способами. В первом случае, клеевой раствор наносится на часть поверхности и равномерно распределяется при помощи зубчатого шпателя.

Далее выполняют укладку керамической плитки с соблюдение необходимых зазоров. Перед монтажом облицовки следует убедиться, что кабель полностью утоплен в плиточном клее.

Дополнительная информация: Теплый пол в ванной комнате под плитку.

Во втором случае, выполняют заливку нивелирующей массы по всей площади пола, а после ее высыхания выполняют укладку плитки традиционным образом. Для обоих случаев желательно, чтобы толщина клеевого раствора не была более 8-12 мм. Включение и обогрев помещения допускается только после полного высыхания клеевого состава.

В дополнение к тестовой версии, перед собственноручным устройством, желательно ознакомиться с видео, показывающим процесс работ более подробно.

Сколько стоит теплый пол? (2023)

Фото: Depositphotos Многие домовладельцы не задумываются об теплых полах, пока не наступят холода. босые ноги ударялись об холодный кафель в ванной. Именно тогда многие люди хотели бы установить эту систему подогрева пола. Этот компактный метод отопления обеспечивает постоянное тепло во всех частях помещения, в отличие от многих других форм отопления, таких как радиаторы или принудительный воздух. И поскольку он не дует горячим воздухом, лучистое тепло не поднимает пыль. Равномерное распределение тепла позволяет практически неограниченно расставлять мебель, не беспокоясь о помехах для обогревательных приборов или уклонении от сквозняков.

Системы напольного отопления когда-то считались исключительно роскошью, но сегодня все больше домовладельцев открывают для себя преимущества установки системы лучистого напольного отопления, особенно в ванных комнатах и ​​кухнях. Продолжайте читать, чтобы узнать все, что вам нужно знать о затратах на теплый пол.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найти профессионала

+

Что такое теплый пол?

Теплый пол — это альтернативный метод обогрева вашего дома или, по крайней мере, его части. Часто используемая в ванных комнатах и ​​кухнях, это система под полом, которая излучает тепло снизу вверх, делая полы приятно теплыми для ходьбы и устраняя сквозняки из тепловых каналов или радиаторов с принудительной подачей воздуха.

На выбор предлагается два типа теплого пола: электрический и водяной. Оба обеспечивают стабильное и эффективное тепло. Исследование, проведенное Канзасским государственным университетом совместно с Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), показало, что излучающая система может работать на 25 процентов эффективнее, чем система с принудительной подачей воздуха.

Как водные, так и электрические системы могут сэкономить до 15 процентов на счетах за отопление дома, они совместимы со всеми типами напольных покрытий и относительно просты в установке.

Фото: depositphotos.com

Факторы при расчете стоимости теплого пола

Напольное отопление может быть дорогим. Конечно, размер вашей комнаты повлияет на стоимость материалов и труда, но другие факторы могут повлиять на цену лучистого теплого пола. Во-первых, тип выбранной системы: электрическая или гидравлическая.

Не зацикливайтесь на стоимости установки настолько, чтобы забыть рассчитать стоимость эксплуатации каждого типа системы. Источник тепла может иметь значение в стоимости: геотермальные, солнечные, пропановые и электрические имеют разные ценники. В дополнение к размеру пола, на котором вы собираетесь установить лучистое отопление, тип напольного покрытия также может повлиять на стоимость.

Там, где вы живете, цена может измениться в зависимости от расстояния до места назначения и ставок оплаты труда, а также при назначении подрядчика в пиковый сезон. Стоимость также зависит от того, сколько требуется демонстрации (если она не устанавливается в новом строительстве или ремонте), подготовки площадки и очистки.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Find a Pro

+

Тип и размер пола

Несмотря на то, что теплый пол можно использовать с большинством типов полов, установка системы под определенные типы полов будет стоить дороже. Например, винил является наименее дорогим, в среднем от 2 до 15 долларов за квадратный фут. Бетон также относительно недорог, от 4 до 6 долларов за квадратный фут. Мрамор находится на верхнем уровне, его стоимость составляет от 12 до 60 долларов за квадратный фут. При заключении контракта на проект с ценой за квадратный фут вы можете ожидать, что цена будет выше для большего количества квадратных метров.

Тип лучистого теплого пола

Существует два основных типа лучистого теплого пола: электрический и водяной. Установленные электрические системы стоят от 8 до 15 долларов за квадратный фут, в то время как гидравлические системы стоят в среднем от 6 до 20 долларов за квадратный фут. Возможность установки электросистемы в виде матов способствует ее более низкой стоимости. Однако, когда дело доходит до эксплуатационных расходов, гидравлическая система обходится дешевле, поскольку вода сохраняет тепло в течение длительного периода времени.

Материалы и рабочая сила

Наибольший процент затрат на теплые полы приходится на оплату труда, который составляет от 8 до 12 долларов за квадратный фут, в то время как стоимость материалов составляет всего от 1,50 до 2 долларов за квадратный фут.

Стоимость рабочей силы может сильно различаться по стране, что значительно увеличивает цену. Сами материалы также могут сильно различаться по стоимости. Винил обычно стоит от 2 до 15 долларов за квадратный фут, а паркетные полы могут стоить от 10 до 25 долларов за квадратный фут.

Местонахождение и расстояние проезда

Если вы живете в отдаленном районе или на большом расстоянии от штаб-квартиры подрядчика, вам, возможно, придется платить за установку больше, поскольку подрядчик должен транспортировать рабочих и материалы. Если подрядчик находится на значительном расстоянии от поставщика материалов, это также может повлиять на цену, которую вы платите.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найдите профессионала

+

Помещение для установки

Причина, по которой помещение, в котором вы хотите установить пол с лучистым теплом, влияет на стоимость, заключается в том, что в некоторых комнатах обычно используются определенные типы полов, которые могут стоить дороже. Например, подвалы обычно имеют бетонные полы. Средняя стоимость установки теплого пола в подвале колеблется от 11 200 до 31 000 долларов. Хотя гараж также обычно имеет бетонные полы, затраты на установку значительно ниже, в среднем от 8 064 до 17 856 долларов, поскольку гараж предлагает более легкий доступ. Ванные комнаты и кухни имеют самую низкую среднюю стоимость: $1,9.00 до 5500 долларов и от 2500 до 7500 долларов соответственно.

Подготовка площадки, очистка и удаление мусора

Подготовка площадки, очистка и удаление мусора также могут увеличить затраты. Подготовительные работы могут включать в себя копание, установку пены и уплотнение. Уровень сложности этой работы в конечном итоге определит окончательную стоимость. Точно так же количество уборки и мусора, которые необходимо удалить, также повлияют на окончательный счет.

Фото: depositphotos.com

Дополнительные расходы и соображения

При планировании системы обогрева полов следует помнить о некоторых других потенциальных скрытых расходах. Например, если вы выберете водяную систему, вам может потребоваться установить водонагреватель, если ваша текущая модель не обеспечивает достаточного количества воды.

Если вы решили обогреть весь дом с помощью теплых полов, вам придется придумать другой способ охлаждения дома летом. Если вы хотите добавить лучистое охлаждение, вам может понадобиться дополнительное оборудование, такое как чиллер и осушитель. Также необходимо учитывать размещение системы охлаждения.

Какую бы систему вы ни выбрали, вы столкнетесь с операционными расходами. Текущие эксплуатационные расходы, как правило, немного выше для электрического напольного отопления, чем для водяных систем — прямо противоположно затратам на установку. Как правило, любая система практически не требует затрат на техническое обслуживание, хотя гидравлическая система может потребовать периодической проверки и обслуживания котла.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найти специалиста

+

Установка водонагревателя

Водяная система подогрева пола требует наличия водонагревателя или бойлера для нагрева воды, циркулирующей под ногами. Если ваш водонагреватель старый, его и, возможно, трубы нужно заменить. Точно так же, если ваш водонагреватель не имеет достаточной мощности для добавления системы подогрева пола, вам понадобится новый. Установка водонагревателя может стоить от 770 до 1450 долларов.

Излучающее охлаждение

Некоторые излучающие системы можно использовать как для охлаждения, так и для обогрева, хотя система под полом непрактична для охлаждения, так как холодный воздух опускается. Вместо этого вам понадобится геотермальный охладитель или охлаждающая установка, установленная на потолке, для чего требуются дополнительные трубы. Тем не менее, это будет иметь цену, которая может увеличиться, если вам нужно добавить чиллер или осушитель. Альтернативы включают оконные кондиционеры и бесканальные кондиционеры.

Эксплуатационные расходы и техническое обслуживание

Эти две системы имеют одинаковые эксплуатационные расходы, хотя водяная система лучистого отопления часто работает немного дешевле, поскольку гидравлическая система сохраняет больше тепла, поэтому системе не нужно будет работать так долго. Как правило, обе излучающие системы стоят от 1 до 5 долларов в день. Однако размер вашего котла и тип топлива, используемого для его работы, могут изменить это среднее значение. Типичный газовый котел мощностью 100 000 БТЕ, используемый с этими системами, стоит чуть более 1 доллара в час.

Дополнительные компоненты

Если вы выберете водяную систему лучистого отопления, вам может потребоваться модернизация водонагревателя или добавление бойлера. Скорее всего, вам также понадобится трубка. Другие дополнительные компоненты, необходимые для системы подогрева пола, включают термостат и латунные коллекторы. Некоторые системы, такие как солнечные и геотермальные, имеют дополнительные требования, такие как солнечные батареи и насосы.

Фото: depositphotos.com

Типы теплого пола

В то время как два основных типа лучистого теплого пола делятся на электрические и водяные, можно использовать и другие системы. Геотермальные напольные системы используют тепло, передаваемое тепловыми насосами, которые циркулируют горячую воду по трубам. Солнечные лучистые тепловые системы собирают энергию солнца с помощью солнечных панелей, которые затем циркулируют жидкость для обогрева полов. Пропановые системы под полом используют пропан в качестве источника топлива для обеспечения тепла. У каждого есть свои плюсы и минусы, и у каждого разная цена.

Электрические

Электрические системы часто являются дополнительными и не предназначены для использования в качестве единственного источника тепла в помещении. Нагревательные кабели, встроенные в маты, укладываются под плиточный пол, а под виниловые или деревянные полы можно укладывать специальный нагревательный мат. Электрический теплый пол стоимостью от 8 до 15 долларов за квадратный фут состоит либо из матов со встроенными кабелями, либо из кабелей, протянутых через сетку. Использование матов увеличивает стоимость, но упрощает установку. Из-за стоимости эксплуатации эти системы обычно предназначены для ванных комнат, кухонь и небольших помещений.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Find a Pro

+

Гидравлические системы

Гидравлические системы часто используются для отопления всего дома, при этом трубы PEX идут от бойлера или водонагревателя под полом. Это наиболее часто используемые системы и, как правило, наиболее экономичные в эксплуатации. Однако затраты на установку обычно выше, чем для электрических систем, благодаря прокладке труб и возможному добавлению водонагревателя или бойлера. Первоначальные затраты на водные системы могут быть в два или три раза выше, чем на электрические системы, или примерно на 6-20 долларов больше за квадратный фут. Добавьте сюда стоимость бойлера или дополнительного водонагревателя, и цена вырастет еще больше. Однако эксплуатационные расходы обычно ниже, поскольку горячая вода удерживает тепло и, таким образом, сокращается время, необходимое для подачи тепла в систему.

Геотермальный

Геотермальный лучистый пол — это еще одна форма водяного отопления, но для нагрева воды он использует тепловую энергию земли, а не водонагреватель. Средняя цена геотермальной системы лучистого отопления составляет от 9 500 до 27 000 долларов, во многом благодаря стоимости насоса. Тепловой насос перекачивает смесь горячей воды и гликоля (антифриза) по ряду труб под полом.

Солнечная энергия

Около одной трети стоимости солнечной системы лучистого теплоснабжения приходится на стоимость солнечного водонагревателя. Средняя стоимость варьируется от 8000 до 19 долларов., 500. Как и в случае с другими формами солнечной энергии, солнечные панели накапливают энергию солнца, используя ее для нагрева жидкости, которая проходит через резервуар, а затем циркулирует под полом. Солнечные панели могут увеличить стоимость проекта.

Пропан

Резервуар для нагрева воды на пропане стоит в среднем 2600 долларов США, помимо стоимости труб для гидравлической системы и работ по ее установке — обычно от 6 до 20 долларов США за квадратный фут. Это один из самых доступных источников энергии для нагрева воды, используемой в водяной системе.

Фото: Depositphotos.com

Преимущества лучистого теплого пола

Лучистое напольное отопление предлагает множество преимуществ, от экономии до комфорта. Он тихий, энергоэффективный и практически не требует обслуживания. Кроме того, если вы хотите продать свой дом в будущем, система лучистого пола может стать благом для потенциальных покупателей.

Комфорт

Одна из первых вещей, которые вы, вероятно, заметите, когда речь идет об лучистом обогреве пола, это то, что он сохраняет ваши ноги в тепле. Но вы также, вероятно, заметите, что в вашем доме меньше сквозняков или холодных мест, так как пол заменяет поток принудительного тепла и последующие холодные сквозняки, которые вы чувствуете от радиаторов и воздуховодов печи. Центральное отопление также может высушивать воздух, делая дыхание более неудобным в холодные месяцы, но это не проблема с теплыми полами. Системы излучающих полов могут быть особенно теплыми в таких местах, как подвалы и гаражи, которые обычно являются более холодными местами в доме.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Find a Pro

+

Безопасность

Старомодные радиаторы торчат из комнаты и могут быть очень горячими на ощупь. Вентиляционные отверстия на полу могут иметь острые края или смещаться, создавая угрозу безопасности для домашнего животного или ребенка. Системы лучистого теплого пола находятся полностью под поверхностью пола, поэтому можно не беспокоиться об опасности споткнуться. Еще одна проблема безопасности связана с качеством воздуха. Поскольку вентиляционных отверстий нет, воздух не циркулирует и, возможно, не поднимает пыль, мусор и аллергены. Это улучшит качество воздуха в вашем доме, что может быть особенно полезно для людей с чувствительной дыхательной системой.

Энергоэффективное отопление

Можно сэкономить на счетах за электроэнергию, установив пол с подогревом. Стоимость его непрерывной работы в течение 24 часов составляет около 3 долларов США по сравнению с 20 долларами США за эксплуатацию традиционной системы отопления в течение того же периода времени. А поскольку вода может удерживать в 3500 раз больше тепла, чем воздух, водяная система позволит вам снизить температуру на 6–8 градусов по Фаренгейту без потери комфорта.

Низкие эксплуатационные расходы

Большинство систем теплого пола практически не требуют технического обслуживания, и на многие из них предоставляется 30-летняя гарантия. Если вы выберете гидравлическую систему, вам может потребоваться смазывать подшипники насоса каждые несколько лет. Котлы следует проверять ежегодно, и может потребоваться чистка, смазка подшипников и техническое обслуживание горелки.

Повышение стоимости дома

Установка системы лучистого обогрева пола обеспечивает хороший возврат инвестиций. Как правило, лучистое отопление может стоить на 25–50 процентов меньше в эксплуатации и обслуживании. Поскольку его ожидаемый срок службы составляет от 30 до 45 лет, что вдвое или втрое превышает срок службы печи с принудительной подачей воздуха, он еще более экономичен. Программируемый термостат повышает энергоэффективность. Эти энергосберегающие системы являются популярным элементом роскоши среди покупателей жилья.

Стоимость лучистого теплого пола: сделать своими руками или нанять специалиста

Выполняя работу самостоятельно, можно почти вдвое сократить расходы на установку лучистого теплого пола. Средняя цена за квадратный фут профессиональной установки плюс материалы составляет 11 долларов, в то время как стоимость самостоятельной сборки электрической системы (включая материалы) составляет 6 долларов за квадратный фут и 2 доллара за квадратный фут только за материалы для гидравлической системы.

Тем не менее, это потенциально опасно из-за электрического аспекта и требует некоторых довольно специфических знаний, с которыми большинство домашних мастеров не столкнутся без специальной подготовки. Преимущества найма профессионалов начинаются со знаний, которые они приносят. Они могут дать совет о том, подходит ли тип напольного покрытия для выбранной вами системы лучистого отопления. Они узнают, нужно ли вам изолировать компоненты пола, чтобы избежать потери тепла. Профессионалы также склонны выполнять работу быстрее, чем большинство домашних мастеров.

В зависимости от вашего местного законодательства сантехнические и электрические работы могут быть выполнены лицензированным специалистом в соответствии с нормами. Выбранный вами продукт также должен быть установлен лицензированным специалистом, иначе вы рискуете аннулировать гарантию.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найдите профессионала

+

Как сэкономить на теплых полах

Несмотря на то, что первоначальные затраты на пол с подогревом — это большие первоначальные затраты, значительная экономия приходит со временем. По данным Управления энергетической информации США, 51 процент годового энергопотребления дома уходит на отопление и охлаждение. Системы лучистого теплого пола позволяют значительно снизить расходы на электроэнергию. Поскольку они не нагревают воздух и поскольку нет сквозняков от систем принудительного воздушного отопления, вы можете чувствовать себя теплее даже при более низкой установке термостата. Поскольку тепло поднимается вверх, тепло от пола будет подниматься по комнате. Многие домовладельцы видят экономию энергии от 10 до 30 процентов.

Вы можете сэкономить деньги на системах лучистого обогрева пола, если ваш нынешний водонагреватель достаточен. Установка нового водонагревателя стоит от 770 до 1450 долларов. Если ваша система может справиться с дополнительными задачами, это сэкономит значительные средства.

• Выберите напольное покрытие, которое лучше всего проводит тепло. Министерство энергетики США указывает, что керамическая плитка является наиболее эффективным напольным покрытием для систем лучистого отопления. Другие типы напольных покрытий также могут не проводить тепло, а это означает, что вы не сможете максимально сэкономить на счетах за электроэнергию.
• Ограничьте зону укладки теплого пола критическими зонами, такими как ванные комнаты. Если вы часто используете свой гараж или подвал, и тепло плохо удерживается в этих помещениях, возможно, стоит также установить там излучающий пол. Меньшая площадь покрытия означает меньшие затраты.
• Магазин вокруг. Первая компания, с которой вы свяжетесь, может не предложить лучшую цену или не все услуги, которые вы ищете. Сделайте несколько сравнительных покупок для лучшей общей сделки.
• Если вы модернизируете систему обогрева пола, подумайте об использовании электричества. Гидравлические системы сложнее (и дороже) модернизировать.

Вопросы, которые необходимо задать о лучистом нагреве пола

Лучистый нагрев пола, как правило, является более энергоэффективным методом обогрева вашего дома. Но с таким большим выбором типов напольных покрытий и излучающих систем может быть непростым решением получить максимальную отдачу от вашей системы отопления. Важно спросить своего подрядчика, чего ожидать и сколько все будет стоить, чтобы убедиться, что вы получите систему, соответствующую вашим потребностям и бюджету.

• Сколько времени займет работа?
• Какой вид отопления вы рекомендуете для моего дома и потребностей?
• Какие дополнительные расходы могут возникнуть?
• Есть ли на рынке какие-либо новые технологии, о которых мне следует знать?
• У вас есть лицензия и страховка? (Лицензионные требования будут различаться в зависимости от вашего штата и типа выполняемой работы. )
• Сколько человек потребуется для этой работы?
• О каком обслуживании мне нужно знать?

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найдите профессионала

+

Часто задаваемые вопросы

Доступность такого большого количества вариантов приводит к многочисленным вопросам, чтобы определить правильную систему и напольное покрытие для вашего дома и бюджета. Несмотря на то, что это руководство было направлено на то, чтобы охватить все, что нужно знать об теплых полах, у вас могут возникнуть некоторые нерешенные вопросы.

В. Могу ли я обогреть весь дом теплым полом?

В зависимости от системы можно. Водяные системы лучше приспособлены для обогрева всего дома. Электрические системы лучше подходят для обогрева отдельных комнат, нуждающихся в дополнительном тепле. Однако гидравлические системы также сложнее модернизировать в существующем доме, и их лучше всего устанавливать в новом строительстве.

В. Полы с подогревом потребляют много электроэнергии?

Многие системы лучистого обогрева пола потребляют около 12 ватт электроэнергии на квадратный фут в час для обогрева помещения. Если стоимость электроэнергии составляет $0,1319за киловатт-час, это будет стоить 0,00158 доллара за квадратный фут в час, чтобы запустить электрическую систему лучистого обогрева пола. Большинство домовладельцев видят сокращение своих счетов за электроэнергию от 10 до 30 процентов.

В. Какова средняя стоимость установки лучистого теплого пола в новостройке?

В типичном новом доме площадью 2400 квадратных футов средняя цена системы лучистого обогрева пола будет составлять от 19 000 до 36 000 долларов США для электрической системы или от 14 000 до 48 000 долларов США для гидравлической системы. Для отдельных комнат цена обычно составляет от 8 до 15 долларов за квадратный фут для электрических систем или от 6 до 20 долларов для гидравлических версий.

В. В чем разница между теплым полом и подогревом плинтуса?

Вентиляционные отверстия плинтуса расположены в нижней половине стены и обычно являются частью системы принудительного воздушного отопления, которая нагнетает нагретый воздух в помещение. Излучающие обогреватели устанавливаются под полом и питаются от электрических змеевиков или водяных труб. Они излучают тепло вверх без обдува воздухом.

В. Эффективен ли теплый пол?

Лучистый теплый пол может прогреть комнату до температуры на 40 процентов ниже, чем требуется традиционным системам отопления. Водяные системы, как правило, более эффективны, потому что вода удерживает больше тепла, поэтому система будет потреблять меньше энергии. Добавление программируемого термостата может повысить эффективность системы. Зонирование — еще один способ повысить эффективность за счет направления большего количества тепла в большие помещения.

В. Какой тип пола лучше всего подходит для лучистого отопления?

Лучистое отопление пола совместимо практически со всеми типами напольных покрытий, но некоторые из них более совместимы, чем другие. В целом, керамическая плитка и камень являются лучшими типами напольных покрытий для использования с системами лучистого отопления, поскольку они более эффективно передают тепло. Другие типы напольных покрытий, такие как дерево, ламинат, винил, ковер, резина и бетон, обычно нагреваются дольше, поэтому они часто менее желательны в сочетании с лучистым теплом.

В. Как долго работает пол с подогревом?

Большинство систем напольного отопления обычно служат в среднем от 20 до 35 лет, прежде чем потребуется ремонт или замена. Отдельные компоненты имеют разный срок службы. Например, трубы и змеевики обычно служат от 20 до 35 лет , , а котлы служат от 15 до 20 лет.

Источники: HomeAdvisor, Warmup, Angi, Fixr, WarmlyYours, Forbes, NerdWallet, Управление энергетической информации США

Найти проверенных местных профи для любого проекта дома

Найти профи сейчас

+

Электрический теплый пол под ламинат, плитку, фотоотчеты + видео

Для повышения комфорта проживания в холодное время года можно использовать теплый пол. Одним из вариантов является электрический теплый пол. Монтируется быстрее и проще водяного, можно сделать своими руками без привлечения специалистов. О самостоятельной укладке электрического пола под плитку, линолеум и ламинат пойдет речь.

Содержание артикула

• 1 Устройство электрического теплого пола
  • 1.1 Типы нагревательных элементов
  • 1.2 Типы термостатов
• 2 Электрический теплый пол для плитки — кабель и кабельный мат 9 0004
• 2.1 Процедура установки кабельный мат
• 2.2 Особенности укладки электрического пола из нагревательных кабелей

3 Электрический теплый пол под ламинат и линолеум своими руками

• 3.1 Процесс фотомонтажа
• 3.2 Видеоруководства по установке

Электрический теплый пол

Электрический теплый пол состоит из следующих частей:

• нагревательный элемент;
• датчик температуры пола;
• термостат (термостат).

В этом случае стоит знать, что ТЭН будет работать без датчика и термостата, но работа будет малоэффективной и недолговечной. Неэффективно, так как включать/выключать его придется вручную, а это приводит к перерасходу электроэнергии. И он недолговечен, так как при ручном управлении часто происходит перегрев, что негативно сказывается на служебных линиях ТЭНа.

Компоненты электрического теплого пола

Типы нагревательных элементов

На рынке вам могут предложить несколько различных обогревателей:

Какой из этих видов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности установки. На их основе выбирают оптимальный вариант для конкретного напольного покрытия – под плитку лучше положить кабели или маты, а под ламинат или линолеум – пленочный утеплитель.

Типы термостатов

Существует три типа термостатов для электрического теплого пола:

• Механический. По внешнему виду и принципу действия они напоминают термостат на утюге. Есть шкала, по которой выставляете необходимую температуру. Как только она опускается на 1°С ниже установленного значения, включается обогрев, становится на один градус выше — выключается.
• Электромеханический. По функционалу они ничем не отличаются, съедается только маленький LCD экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она регулируется в нужном направлении.
• Электронный программируемый. Самый дорогой, но и самый функциональный. В них можно установить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно установить низкую температуру — около 5-7°С, а за полтора часа до прихода запрограммировать ее на повышение до стандартной. Есть модели с возможностью управления через интернет.

Некоторые модели термостатов для теплого пола имеют встроенные датчики температуры воздуха и возможность включения/выключения отопления по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Электрический теплый пол для плитки — кабель и кабельный мат

Кабельные коврики лучше всего подходят для плитки. В этом случае такой электрический теплый пол своими руками сделать проще всего, особенно если он у вас уже утеплен и выровнен. Утепление необходимо, чтобы затраты на обогрев не были слишком большими, а ровное основание необходимо, чтобы обеспечить равномерный прогрев и избежать появления пустот под кабелем. Если под кабелем будет воздух, он перегреется и сгорит. Поэтому сначала делают утепление и черновое выравнивание пола, а потом кладут нагревательный кабель или мат.

С греющими кабелями работать сложнее — их приходится долго прокладывать, привязывать к сетке или закреплять в хомутах. Но в остальном тоже хороший вариант.

Электрический теплый пол под плитку

Процедура установки кабельного мата

Предположим, что пол утеплен и выровнен. Ситуации слишком разные и точно сказать, какой должна быть стяжка пирога, можно только применительно к каждому конкретному случаю.

При монтаже электрического теплого пола любого типа монтаж начинается с установки термостата. Его размещают на стене на комфортной высоте, но не ниже 30 см от пола. Устанавливается в стандартную монтажную коробку (типа розетки). Под короб в стене просверливается отверстие. Для этого используйте дрель с соответствующей насадкой – коронкой.

Сверлим отверстие под монтажную коробку

Из коробки укладываются две штробы. В одном будут находиться электрические кабели от нагревательных элементов, в другом – датчик в гофрированном шланге. Канавка для датчика пола также продолжается на полу. Расстояние от стены должно быть не менее 50 см.

Штроба под датчик температуры должна доходить до пола не менее 50 см

Для обеспечения теплого пола электроэнергией необходимо подать на термостат напряжение 220 В. Сечение проводов выбирают в зависимости от потребляемого тока. Данные представлены в таблице.

Подбор сечения проводов для подключения питания к термостату электрического теплого пола

После изготовления штроб можно приступать к укладке электрического теплого пола своими руками. Для этого необходимо убрать с поверхности пола весь мусор (тщательно подмести).

Поверхность пола должна быть абсолютно чистой

Для улучшения сцепления стяжки и плиточного клея ее грунтуют.

Грунтовка для лучшей адгезии к клею

После высыхания грунтовки в подготовленную канавку можно поместить датчик температуры. Он окунается в гофрированный шланг (часто входит в комплект). Сам датчик находится на конце длинного провода. Его доводят до края трубы, закрывают заглушкой. Заглушка необходима для предотвращения повреждения датчика клеем или раствором. После тестера проверяют, не повредился ли датчик в процессе эксплуатации. Если все в порядке, можно установить.

Вставляем датчик в гофрошланг

Гофру укладываем в заранее подготовленный штроб, провод укладываем в подготовленную под термостат монтажную коробку.

Вставляем датчик в паз

Вставляем провода в монтажную коробку термостата.

Кабель от датчика укладываем в распределительную коробку

Паз с датчиком заделываем плиточным клеем, следим, чтобы не было перепадов.

Замазать паз плиточным клеем

Далее, для снижения затрат на отопление, можно постелить на пол тонкий слой утеплителя с ламинированной поверхностью.

Для минимизации теплопотерь можно расстелить слой ламинированной теплоизоляции

Листы теплоизоляции укладывают вплотную друг к другу, проклеивая стыки скотчем.

Проклеить стыки

С этим слоем — металлизированной теплоизоляцией — не все так просто. Если его уложить, то стяжка или плитка будут плавающими, так как не будут иметь связи с основанием. Некоторые производители рекомендуют вырезать «окна» в основании, чтобы обеспечить сцепление между бетоном и клеем (или стяжкой). Эта связь не кажется надежной.

Далее отмечаем площадь, которая будет обогреваться. Исключаем места, где будет располагаться мебель и крупная бытовая техника. Также отступаем от стен и других отопительных приборов (стояков, радиаторов и т.п.) по 10 см. Остальная площадь должна быть покрыта кабельными матами. Они распределяются по необходимому пространству. В том месте, где мат нужно развернуть, разрежьте сетку, не касаясь нагревательного кабеля.

Сетка разрезана, кабель не тронут

Мат размотан (кабель служит связующим звеном) и уложен в обратном направлении (или на 90° при необходимости).

Мат в развернутом виде

Обратите внимание, что маты не должны перекрываться, а нагревательные кабели не должны соприкасаться. Расстояние между двумя проводами должно быть не менее 3 см. Также при раскладке электрического теплого пола рассчитывайте так, чтобы датчик теплого пола находился между двумя листами.

Датчик пола должен располагаться между витками кабеля

Также проложите электрические кабели от нагревательных матов в распределительную коробку. После установки нужно их прозвонить, проверив сопротивление. Она должна отличаться от паспортной (есть в инструкции к каждому набору) не более чем на 15%.

Проверка сопротивления

После этого можно подключить термостат. Схема подключения есть на задней стенке (графически указано что и куда подключать).

Подключаем к соответствующим клеммам

Для лучшего контакта провода лучше залудить (прогреть паяльником в канифоли или паяльным флюсом). Монтаж проводников прост: их вставляют в гнездо, а затем с помощью отвертки затягивают прижимной винт.

Затем кратковременно подаем напряжение — примерно на 1-2 минуты. Проверьте, прогреваются ли маты и все ли секции нагреваются. Если это так, вы можете двигаться дальше. Закрываем плиточный клей (специальный для теплых полов) и наносим небольшими участками на кабельный мат. Толщина слоя 8-10 мм.

Наносить клей небольшими участками

При нанесении клей хорошо прессуется. Не должно быть пустот и пузырьков воздуха. Выровненный слой проходится зубчатым шпателем, образуя бороздки.

Формируем пазы

Теперь укладываем плитку.

Укладываем плитку на клей

Работать надо аккуратно, иначе можно повредить кабель. Также будьте осторожны, чтобы не сдвинуть коврики ногами и не порвать кабель. Электрический кабельный теплый пол готов к эксплуатации после полного высыхания (указано на упаковке).

Этот метод не самый лучший. В процессе работы легко повредить нагревательные элементы. Чтобы этого избежать, уложенные кабельные маты можно залить тонким слоем выравнивателя – состава для чернового выравнивания пола. Обладает повышенной текучестью, так что пузырей и пустот точно не останется. На высохший выравнивающий материал уже можно без проблем укладывать плитку.

Особенности укладки электрического теплого пола из нагревательного кабеля

Основные отличия при укладке электрического теплого пола из нагревательного кабеля заключаются в том, что сам кабель необходимо укладывать по одной из схем (змейка или улитка и их модификаций), а также то, что такую ​​подложку необходимо заливать стяжкой толщиной не менее 3 см. Только после схватывания с расчетной прочностью бетона (через 28 дней при температуре +20°С) плитку можно быть заложен. Так что этот вариант теплого пола под плитку требует гораздо больше времени, но подходит и для любых других видов напольных покрытий – под паркет, ламинат, паркетную доску, линолеум и даже ковролин.

Теперь сам процесс. На готовую черновую стяжку поверх утеплителя крепятся монтажные ленты или металлическая сетка. Так же, как и при укладке матов, под них можно подложить слой ламинированной теплоизоляции (с блестящей поверхностью), а можно обойтись и без него.

Монтажная лента для теплого пола раскладывается вдоль одной из стен с шагом 50-100 см. Он крепится к основанию дюбелями или саморезами. Лента имеет отгибаемые выступы, фиксирующие витки кабеля.

Принцип крепления троса к монтажной ленте

Второй способ крепления – к ячейкам армирующей сетки. Этот вариант хорош, когда пирог теплого пола выполнен с утеплением. Сетка тогда еще армирует стяжку и равномерно перераспределяет нагрузку на утеплитель.

Укладка сетки для монтажа нагревательного кабеля

Сетка должна быть изготовлена ​​из проволоки толщиной не менее 2 мм, размер ячейки — 50*50 мм. Это наиболее удобный вариант прокладки — можно прокладывать кабель с необходимым шагом. Секции сетки соединяются между собой проволочными или пластиковыми хомутами, таким же образом к ячейкам крепятся витки троса.

Кабель протягивается пластиковым хомутом

Зачем еще выбирать кабель вместо кабельного мата под плитку? Кабель можно прокладывать с разным шагом, учитывая особенности помещения. Например, вдоль наружных стен чаще прокладывайте, а внутри помещения реже делайте шаг. С матами выход другой — использовать более мощные осколки в холодных районах.

Схемы раскладки стандартные

Схемы раскладки с усиленным обогревом холодных зон

Электрический теплый пол под ламинат и линолеум своими руками

Для данного вида покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол криволинейный, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс обработки фото

Монтаж также начинается с разметки отапливаемой площади (не прокладывать под мебелью, техникой и низко висящими предметами) и установки терморегулятора и датчика температуры пола. Далее раскатывается фольгированная теплоизоляционная подложка. Так как стяжки нет, то ее можно использовать без всяких опасений.

Раскатать подложку из теплоотражающей фольги

Полосы материала раскатать вплотную друг к другу. Его можно закрепить на полу с помощью двухстороннего скотча или пристрелять сверху скобами из строительного степлера.

Быстрее крепим степлером

Стыки полос проклеиваем скотчем. Причем желательно брать еще и фольгированные — для минимизации теплопотерь.

Проклеиваем стыки скотчем

Далее раскатываем нагревательную фольгу. Его разрезают по отмеченным на нем линиям на куски нужной длины.

На пленке имеются специальные места для выреза

Полосы пленки укладываются впритык или с небольшим зазором, но не внахлест. Медные шины ни при каких обстоятельствах не должны перекрываться.

Полоски раскатаны рядом друг с другом

Крепятся друг к другу липкой лентой.

Стыки проклеены скотчем

Далее можно приступить к электрическому подключению. Схема подключения представлена ​​на фото.

Схема подключения пленочного теплого пола

Сначала покрышки покрываются битумной изоляцией (входит в комплект или приобретается отдельно) в местах срезов. Возьмите кусок изоляции, снимите защитное покрытие с одной стороны, нанесите так, чтобы вся поверхность шины была полностью покрыта, включая контакты. Половину согните на другую сторону и тщательно прижмите.

Изолируем срез шины

Со стороны, близкой к термостату, устанавливаются контактные зажимы (входят в комплект, но можно купить отдельно или припаять провод к медной шине). Контакт состоит из двух пластин. Один надевается на покрышку, второй под пленку.

Установка контактных пластин

Установленная пластина обжимается пассатижами. Проверьте прочность установки, слегка подергивая контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, по схеме выше вставляем одну или две жилы в зажим у контактной пластины и также обжимаем пассатижами. Если есть навыки пайки, то соединение лучше пропаять.

Обжим вставленных проводов

Следующим этапом монтажа электропленочного пола является изоляция стыков проводов. На каждое соединение приходится 2 битумные изоляционные пластины. Один укладывается снизу, второй – сверху. Также убедитесь, что шины и контакты полностью закрыты.

Изоляция стыков полос

Установка датчика температуры пола также отличается. Он просто приклеивается к черной (карбоновой) полосе кусочком скотча.

Крепление датчика пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезано окно.

Вырезаем для него окно в подложке

Такие же окна вырезаем для изолированных контактных пластин и проводов. Это необходимо для того, чтобы ламинат или линолеум лег ровно, без неровностей.

Вырезаем окошки для контактных пластин и проводов

Проложенные провода проклеиваем скотчем.

Укладываем провода, сверху проклеиваем скотчем

Укладываем провода

Подключаем проводники к установленному терморегулятору (установка ничем не отличается от описанного выше), тестируем систему, установив нагрев не более 30°С.
