Как установить доводчик на дверь своими руками (видео, фото) » Интер-ер.ру

Многие люди регулярно забывают закрыть за собой дверь или делают это слишком слабо, оставляя щели, что может привести к неприятным последствиям в виде сквозняков, а то и проникновения нежелательных людей. Чтобы предотвратить подобные случаи, были придуманы специальные механические доводчики – устройства, в задачи которых входит плотно запирать двери. Самым простым примером может стать пружина, установленная на дверные полотно и коробке: при нажатии она с силой захлопывает полотно. Сегодня существует несколько моделей устройств, установить которые можно без особого труда своими руками.

Содержание

• Функции
• Виды
• На что обратить внимание при выборе
• Монтаж
• Самодельный доводчик: видео

Распахнутые двери выглядят гостеприимно, но не справляются со своей задачей защиты помещения. Чтобы не оставлять вход открытым, применяются специальные доводчики. Это механические устройства, которые автоматически захлопывают вход при применении к ним минимальных усилий.

Функции

Раньше роль доводчиков выполняли разнообразные подручные средства: пружины, противовесы, системы блоков, даже резиновые жгуты и куски покрышек. Многие могут вспомнить огромные пружины на калитках и дверцах, которые с силой захлопывали полотно при закрытии. Отрегулировать силу таких доводчиков было невозможно, в некоторых случаях они были даже опасны.

Сегодня существует несколько видов конструкций, которые устанавливают практически на всех дверях: в подъездах и на этажах, в офисах, на калитках.

Внимание! В обязательном порядке доводчики устанавливают на входных дверях, эвакуационных, противопожарных и ведущих в помещения с ограниченным доступом.

В функции устройства входят:

1. Уменьшение износа петель и фурнитуры;
2. Уменьшение усилий, необходимых для закрытия тяжелых полотен;
3. Контроль температур благодаря плотному прижиманию створок;
4. Регулирование скорости закрытия и производимого шума: многие конструкции как бы «тормозят» дверь, позволяя снизить производимый стук;
5. Фиксация двери в открытом состоянии: удобна, например, на складе, когда необходимо выгрузить товар.

В обязательном порядке доводчики устанавливают на входных дверях, эвакуационных, противопожарных и ведущих в помещения с ограниченным доступом.

Виды

По типу монтажа и месту установки различаются следующие модели:

1. Накладные: крепятся сверху к двери и коробке или стене. Их легко установить самостоятельно;
2. Напольные: крепятся снизу к полу, но их монтаж более тяжел. Часто используются для стеклянных дверей;
3. Скрытые: установить их самостоятельно крайне трудно, так как вся конструкция находится внутри двери. Могут применяться только при дверном полотне толщиной более 4 см.

По типу передачи давления и работе конструкции делятся на:

1. Пружинные или рычажные: наиболее простые. Представляет собой тугую пружину и заполненную маслом гидросистему, которая обеспечивает плавный ход;
2. Слайдовые: внутри корпуса скользит свободный элемент, сила трения которого тормозит закрытие.

По схеме передачи усилия от пружины к рычагу различают:

1. Модели с рычажной тягой: внешне их легко отличить по рычагу, идущему перпендикулярно. Это достаточно простая и надежная конструкция, которая встречается повсеместно. К ее недостаткам относятся малопривлекательный вид, необходимость прилагать все больше усилий по мере открывания и возможность легко выломать рычаг;

Внимание! Также можно встретить названия коленная и шарнирная тяги.

2. Со скользящим каналом: рычаг полностью спрятан, так как он идет параллельно двери. Это придает конструкции более привлекательный внешний вид. Кроме того, при открытии двери с таким доводчиком на 30 градусов, дальше придется прилагать намного меньше усилий. Таким образом открывать дверь будет удобно и маленьким детям, и пожилым людям.

В первую очередь стоит определить, где и как будет расположен доводчик.

На что обратить внимание при выборе

Чтобы правильно выбрать и установить доводчик, необходимо обратить внимание на следующие нюансы:

1. Выбрать правильный размер. Он зависит от ширины и веса дверного полотна, их максимальных значений. Таблицу со значениями легко найти на сайтах – она универсальна практически для всех производителей. При выборе стоит остановиться на большем размере: например, при ширине проема в 110 см и весе до 80 кг, размер доводчика составит EN Если ширина равняется 100 см, а вес – 85 кг, стоит выбрать размер побольше;

Внимание! Производители часто сами пишут диапазон для своих моделей доводчиков (например, EN3-EN5), ориентироваться можно на их данные.

2. Однако по возможности стоит выбирать модели, обе характеристики которых подходят под один размер. При завышении размера придется приложить больше усилий к открытию, при занижении сама конструкция быстро выйдет из строя;
3. Если двери слишком большие или тяжелые, стоит установить доводчик в 2 экземплярах;
4. Если панируется установить доводчики на улице (в подъезд, на ворота или калитку), стоит заранее посмотреть, какие температуры конструкция выдерживает. Модели с маслом внутри часто не подходят для низких температур: масло становится слишком вязким, что затрудняет работу механизма. Лучше выбирать пневматические варианты;
5. В некоторых случаях может потребоваться доводчик с дополнительными функциями: возможностью оставлять двери открытыми, плавным открытием даже при сильном нажатии или задержкой закрытия;
6. Для двустворчатых дверей можно приобрести дополнительный механизм координирования обеих створок, для офисных или складских — механизм, позволяющий открывать полотно в обе стороны.

Модель с рычажной тягой

Монтаж

Установить доводчик несложно, это легко выполнить самостоятельно. В комплекте обычно идут все необходимые части и схема крепления в натуральную величину. Для монтажа потребуются только дрель, отвертка, карандаш и линейка.

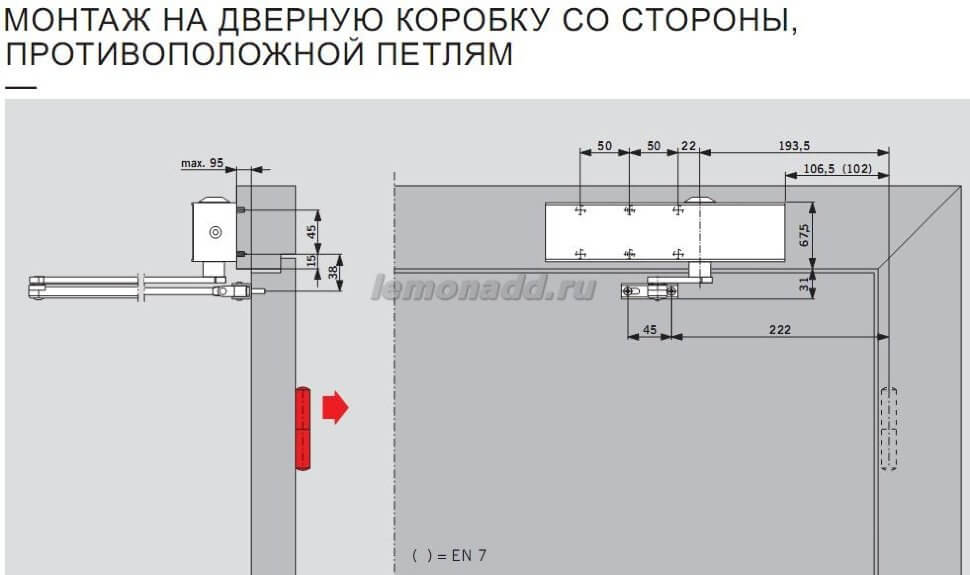

Ниже дана примерная схема установки доводчика с рычажной тягой:

1. В первую очередь стоит определить, где и как будет расположен доводчик. При открытии внутрь корпус доводчика будет крепиться к двери, а рычажная система – к раме. При открытии наружу – наоборот. Обычно в комплекте идут чертежи для левых и правых дверей и для открытия наружу и внутрь, поэтому потребуется выбрать нужный шаблон;
2. На инструкции имеются красными полосы, которыми соединены под прямым углом. Необходимо приложить шаблон к двери (полосками к углу) и прикрепить скотчем как можно точнее;
3. При помощи электродрели просверливаются отверстия нужного диаметра, отмеченные на шаблоне;
4. После этого корпус доводчика устанавливают на выбранное место и закрепляют. Если модель была предварительно полностью собрана, необходимо отсоединить половинки рычага перед креплением;
5. Далее закрепляется жесткое, нерегулируемое колено на дверной раме;
6. Затем необходимо соединить оба рычага при плотно закрытых дверях. Важно отметить одну особенность: если важнее плавный ход и отсутствие стука при закрытии, нужно разместить регулируемое колено перпендикулярно двери, а жесткий рычаг – под углом. Если же на двери имеется замок, который должен защелкиваться (то есть нужно небольшое усилие), то жесткий рычаг должен идти перпендикулярно двери, а регулируемое колено – под небольшим углом;
7. Последним шагом будет регулировка плавности хода и скорости. Это производится при помощи 2 винтов внутри корпуса.

Дверной доводчик – это полезное, а иногда и необходимое устройство, которое позволяет закрывать двери без особых усилий, а также самостоятельно захлопывает их при небольшом давлении. Его часто ставят в подъездах и домах, в офисах и складах – то есть там, где открытие двери могут причинить неудобства и даже проблемы. Установить доводчик простой конструкции можно самостоятельно, но некоторые модели потребуют руки профессионала.

Самодельный доводчик: видео

Установка и регулировка доводчика двери — от простого к сложному ✅ 740.com.ua

17 января 2019

Если вы знаете, что такое отвертка и дрель, более-менее понимаете, как с ними справляться, то установка доводчика двери не должна вызвать много вопросов. Главное, следовать рекомендациям производителя и соблюдать правила монтажа. А чтобы еще более упростить свой труд советуем познакомиться с технологиями установки популярных версий доводчиков.

У них хоть и одинаковое назначение, но строение отличается, а соответственно разнится и принцип установки.

Доступны три ходовые версии:

• стандартные для верхнего монтажа;
• для напольной установки;
• со скрытым монтажом.

Стандартные дверные доводчики крепят сверху. Но и здесь доступны дополнительные варианты – первый вариант, когда монтаж доводчика производится к дверной коробке, а рычажного механизма – к полотну, второй способ — в обратном порядке. Решение о том, как установить доводчик двери принимается с учетом того куда она будет отворяется. Если дверь распахивается к пользователю, доводчик крепится на полотно, если от себя – на коробку. Доступна еще одна манипуляция, более хитрая, для тех случаев, когда предыдущие два способа реализовать нельзя. Этот способ называют параллельной установкой – коробка монтируется к полотну, а рычаг крепится с применением особой пластины.

Доводчики для нижней части задействуют, когда в конструкции нет коробки. Они не работают с петлями. Суть ограничения в том, что сам доводчик выполняет две функции – привычной петли и поворота полотна. Установка доводчика здесь – обязательное условие. Он монтируется в пол, в заранее проделанные углубления. Аналогично устанавливается его верхняя часть. Здесь очень важно соблюсти четкий вертикальный уровень обоих элементов. Ошибка чревата скорой поломкой всего механизма.

Больше всего затруднений и вопросов возникает, когда необходимо установить доводчик двери скрытого монтажа. Доступны две версии таких устройств – петля-доводчик, монтаж которой схож с обычными навесами, а также скрытая версия с установкой в дверное полотно. Но, если уделить больше внимания на изучение теоретической информации, практика окажется несложной. В вопросе о том, как правильно установить доводчик двери скрытого монтажа, нужно помнить о подготовке двух пазов – один для коробки (в верхней части торца полотна), второй для ответной части. В данном случае придется проследить за наличием свободного пространства между коробкой и полотном.

Установка доводчика двери на примере самой популярной конструкции

Чтобы понять, как проходит процесс установки, рассмотрим крепление наиболее традиционного механизма – с открытием на себя. Освоив его, вы можете справится с более сложными механизмами и даже с металлическими дверями. Для начала стоит ознакомиться с приобретаемым комплектом. Обычно, она включает сам доводчик, рычаг, винты и инструкции. Еще может присутствовать шаблон монтажа. Именно в нем скрывается решение задачки для непрофессионала.

Сразу нужно обозначить отверстия для сверления, проверить их правильность, просверлить углубления. Затем нужно прикрутить рычаг к коробке. После надеть доводчик и соединить две составляющих посредством винта. Все это нужно проводить в таком положении как бы хотелось, чтобы механизм крепился к двери. Винты должны «смотреть» в сторону навесов.

Теперь можно приступать к регулировке силы рычага. Начинать такую манипуляцию можно, когда отверстия двери совпадут с теми, что на доводчике. Нужно отрегулировать положение рычага в закрытом положении, таким образом, чтобы он расположился перпендикулярно дверной коробке. Когда добились такого результата, тогда пробуйте как все работает. Если результат вас не удовлетворяет – дверь ходит туговато либо сильно захлопывается, не стоит расстраиваться, обе проблемы легко устраняются. Об этом вы узнаете далее.

Регулировка доводчика двери для плавного хода и тихого захлопывания

Когда вы ознакомились с тем, как установить доводчик на входную дверь, можно приступать к освоению правил регулировки разных механизмов. Здесь все будет довольно просто – ведь ранее вы изучили их конструкцию и принцип работы. Настройка доводчика двери производится посредством двух винтов: первый регулирует скорость закрывания полотна, второй – доводку до полного прилегания к коробке. Если нужно облегчить касание двери о коробку, подкрутите второй винт. Регулировка доводчиков дверей должна проходить плавно, нельзя проделывать сразу несколько прокручиваний. Правильнее слегка подкрутить – проверить, если не подходит, натянуть еще.

Перед тем, как отрегулировать доводчик двери, нужно запомнить два правила. Чтобы движение дверного полотна сделать более медленным, винт поворачивают по часовой стрелке, чтобы ускорить – против часовой стрелки. С таким же подходом регулируется скорость закрывания двери. Впрочем, некоторые устройства снабжают большим количеством винтов. Это встречается у механизмов с дополнительными опциями. Их оснащают 4-мя винтами. Установка и регулировка доводчиков двери такой конструкции детально описывается в документации. Чтобы понять какой винт за что в ответе, прочтите инструкцию. Обычно, вспомогательные винты отвечают за темп хода двери. Это когда не получается резко открыть дверь. Такие механизмы способны фиксировать полотно в открытом положении. Если вы распахнете дверь больше, чем обычно, она не закроется.

Правильная установка доводчика двери – дело рук настоящего мастера

Успешно закончив установку и регулировку доводчика двери, можно похвалить себя за проведенную работу. Как видно, оба эти процесса довольно доступны, разобраться с ними относительно просто. Если боитесь, что не справитесь з такой задачей, обратитесь за помощью к мастеру. Пользоваться услугами специалистов не зазорно. Да и вы будете уверены в правильности установки доводчика двери.

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Изготовление полностью автоматического дверного доводчика с гравитационным приводом | by Advit Deepak

Комната человека – святое место. Дом в доме. Место, где можно расслабиться, расслабиться и повеселиться. Правда, особенно для молодого поколения, комната должна быть местом, свободным от тревог и раздоров, безопасным убежищем, где можно думать и быть самим собой.

В последнее время я столкнулся с довольно неприятной проблемой. И хотя я знаю, что никто не виноват, кроме забывчивая забывчивость , мои родители и братья и сестры просто никогда не закрывали мою дверь! Они открывают его, чтобы сказать мне что-то, и просто уходят . После многих лет просьб закрыть его, почти каждый их визит в мою комнату по-прежнему заканчивается этим « настоящее ».

Я был удивлен, обнаружив, что эта проблема была не только у меня. Просто поищите на YouTube фразу «родители никогда не закрывают дверь», и вы найдете видео с тысячами от до миллионов 9.0004 просмотров о явлении!

Позвольте мне развеять некоторые заблуждения о том, что оставлять свою дверь открытой якобы является полезной и необходимой практикой. Нет ничего плохого в том, чтобы закрыть дверь. Для начала такая практика очень ценна во время пожара, препятствуя распространению пламени. Не верите мне? Просто взгляните на эту статью. Кроме того, закрытие дверей подавляет шум и позволяет лучше сосредоточиться. Самое главное, по крайней мере, в моих глазах, это то, что это помогает удерживать тепло от утечки. я просто не может справиться с холодом!

Что делает комнату комнатой, так это то, что она представляет собой огороженную область, отделенную от остального дома, отдельную часть дома, а не просто его продолжение. Будучи преисполнен решимости сохранить автономность моей комнаты, защитить ее неприкосновенность , я пришел к выводу, что мне нужно решить проблему с оставленными открытыми дверями. Мне нужно было сделать какое-то устройство для закрывания дверей.

Со свежей идеей я начал думать. Какой конкретный механизм закроет дверь? Что бы активировать его? Будет ли он ручным или автоматическим? Alexa-активированный возможно?

Я начал с , исследуя онлайн и , наблюдая за системами вокруг меня. В большинстве дверей в моей школе используется коммерческий дверной доводчик , , довольно громоздкий серебристый ящик, который крепится к верхней части двери и использует два металлических рычага, чтобы закрыться. Однако эти устройства были сложными в установке , дорогими (просто смотрите ниже!), и просто не для домашней обстановки , больше для профессионального рабочего места.

Лучшие результаты после поиска по запросу «доводчик для коммерческих дверей»

Еще одна идея, на которую я наткнулся, заключалась в использовании большого мотора и какого-то стержня , чтобы «захлопнуть» дверь. Однако такой подход требовал постоянного доступа к электропитанию ( не экологично ), использовал много электроники и управляющих механизмов ( замысловатый ) и довольно уродливо выступал из стены. Кроме того, большинству двигателей постоянного тока 5 В*, которые были у меня дома , не хватало крутящего момента** , чтобы закрыть дверь.

Чтобы увидеть чрезмерно сложные и неудачные попытки использования двигателя, взгляните на этот образец руководства по двигателю и обратите внимание на эстетику и производительность конечного продукта ближе к концу видео.

Понятно, что такой подход не сработает. Возможно что-то с использованием пневматики или гидравлики ? Поршень, который будет расширяться и освобождаться по команде…

Именно в этот момент, когда я спросил свою подругу, может ли она дать мне гидравлический поршень для Рождество , я понял, что я лаял не на то дерево. Я делал эту задачу слишком сложной.

Мой наставник по робототехнике однажды сказал мне, что самые эффективные дизайнерские идеи самые простые . Нет необходимости в сложном электронном или гидравлическом устройстве для решения поставленной задачи. Я пытался летать на воздушного змея с помощью военной техники GPS 9000 4 навигации и пара ракетных двигателей .

Все, что мы хотим сделать, что-нибудь даже ребенка можно сделать, закрыть дверь.

* Двигатель постоянного тока 5 В является стандартным двигателем, используемым во многих игрушках и предметах домашнего обихода. Давайте остановимся, чтобы взглянуть на некоторые моменты нашего расследования.

Пока мое воображение разгоралось, наш модуль Gravitational Potential Energy и Pulleys подходил к концу в AP Physics I. И тут меня осенило. В моем стремлении закрыть дверь всегда присутствует сила гравитации, сила, которую я мог бы использовать для достижения своей цели. Возможно, в конце концов не было нужды ни в моторах, ни в поршнях…

Предпосылка гравитационной потенциальной энергии довольно проста. выше объект от поверхность земли, более гравитационная потенциальная энергия он обладает. Эта потенциальная энергия может быть использована для выполнения работы* , а именно для закрытия нашей двери в этом сценарии. Его можно представить как шар , стоящий на холме. Мяч в данный момент ничего не делает, но на нем стоит цифра 9.0003 потенциальная энергия (за счет Земли) для совершения серьезной работы если она начнет катиться вниз .

Знакомство со шкивами также имеет первостепенное значение для понимания процесса проектирования этого автоматического устройства для закрывания дверей. Шкивы, по существу, позволяют изменить направление , в котором действуют силы . Если шкив установлен вертикально и по нему натянута веревка, когда отдельный дергает за один конец веревки вниз , на другой конец будет воздействовать направленная вверх сила . Конфигурируя различное расположение шкивов, можно перенаправить приложенные силы .

Зная, что у меня есть гравитация и способность направлять ее на нашу сторону, теперь вопрос стал , как мне использовать силу , чтобы закрыть нашу дверь.

Обоснование, которое я разработал, заключалось в том, что , когда дверь была открыть с другой стороны, некоторые объект бы поднять над землей 9000 6 (увеличивая свою Гравитационную Потенциальную Энергию, свою способность совершать работу). Когда это Applied Force был Убрал , например, когда лицо, которое открыло дверь, вошел в комнату, Force из гравитация возьмет верх и потянет объект назад вниз, автоматическое закрытие двери.

Теперь мне просто нужно было придумать, как присоединить груз к двери, чтобы его движение вниз привело к закрытию двери.

Чтобы закрыть дверь, мне нужна была какая-то тянущая сила. Если бы я привязал веревку к верхней части двери и потянул ее к дверному косяку, дверь закроется , как показано здесь.

Однако я хотел, чтобы система оставалась внутри комнаты, а не выходила в коридор. Чтобы перенаправить силу, к верхней части дверной рамы можно прикрепить горизонтальный шкив, как показано слева. Как только веревка пропущена через нее, закрыть дверь можно, просто потянув нить от рамы, независимо от направления .

После этого шага этот буксир все еще нужно было перенаправить вниз (поскольку гравитация не действует горизонтально ). Для этого другой шкив может быть прикреплен к соседней стене, этот ориентирован вертикально . Веревка будет пропущена через него, и теперь, вуаля , рывка за веревку вниз приведет к закрытию двери!

Как видно на приведенных выше диаграммах, сила тяжести, действующая на вес, заставит открытую дверь повернуться к раме (что означает, что она закроется!) Красные стрелки показывают направление силы натяжения или тяги , внутри строк.

* Работа в физике определяется как способность силы перемещать объект на расстояние

Нарисовав эти схемы, я начал строить . Я знал, что в конечном итоге все компоненты шкива должны быть установлены на стены и дверь . Таким образом, я решил использовать детали LEGO Technic в качестве строительных материалов. С этими деталями было легко работать, и они имеют предварительно сделанные отверстия, которые являются идеальный размер для завинчивания и забивания гвоздей.

Я начал перечислять необходимые компоненты:

1. Кое-что на двери , прикрепленное к одному концу веревки
2. горизонтальный шкив на двери рама 90 374
3. A Вертикальный шкив на соседней стене
4. Сама гиря , прикрепленная к другому концу веревки

Я нырнул и начал строить. Каждый компонент было несложно изготовить, всего несколько балок и простое колесо , которое будет действовать как шкив . Ниже приведены фотографии моих конечных продуктов, но если вы хотите создать свой собственный дизайн, я перечислил некоторые полезные советы, которые я узнал в процессе. Надеюсь, они спасут вас от некоторых из тех же неудач, с которыми столкнулся я!

На этих изображениях показан компонент (красный), который прикреплял веревку к двери.

1. Первоначально я использовал застежки-липучки. Однако это было слишком хлипкий поэтому я использовал четыре маленьких винта, чтобы прикрепить его к двери. Клеи, скорее всего, не будут эффективными.
2. Основание дверного соединителя сначала было довольно маленьким. Таким образом, когда веревку дергали за верхнюю часть, нижняя часть соединительного элемента иногда ослаблялась. Немного подумав, я понял, почему. Саму дверь можно представить как петлю с силой натяжения , равной применил к своему сверху . Таким образом, чем длиннее часть разъема на самой двери, тем меньше усилие винты должны прикладывать усилия, чтобы удерживать разъем на месте ( похоже на то, как легче открыть дверь, нажав на ручку чем петля ). Затем я добавил дополнительную нижнюю часть (золотые винты).

На этих изображениях показан горизонтальный шкив (синий), прикрепленный к дверному соединителю (красный).

1. Иногда струна могла ослабнуть и соскочить со шкива. Чтобы этого не произошло, наружу, мимо шкива, был вытянут черный пучок, служащий « нижним ». Это хорошо видно на третьем изображении .

На этих изображениях показан вертикальный шкив (зеленый) и направляющая струны* (красный).

1. *Одним из улучшений стало добавление маленькой цифры направляющий механизм для обеспечения того, чтобы струна не отклонялась и блок не раскачивался. Небольшой кусочек помог гарантировать, что блок был свободен только для перемещения в вертикальном направлении движения.

На этих изображениях показан деревянный блок (вес) и вся система струн-шкив.

1. Точный вес, который следует использовать, зависит от типа двери и качества/состояния ее петли . Однако лично, так как в моем доме часто много маленьких детей (благодаря младшему брату), я решил перестраховаться и пойти с зажигалка деревянный брусок для обеспечения плавного и плавного закрытия двери. Кроме того, это оказывает на меньшее напряжение на компоненты и струну.
2. Что касается веревки, в макете изначально использовалась пряжа. Однако этот материал был слишком грубым и слишком громоздким для использования (слишком сильное трение о шкив). Я обнаружил, что леска работала довольно хорошо и была сильной , маленькой и прозрачный .

Попытка увенчалась бешеным успехом ! Устройство закрытия дверей работало и продолжает работать плавно, добротно — без сбоев.

За меньше чем 10 долларов и несколько часов времени каждый может построить свою собственную систему автоматического закрывания дверей! Были использованы только четыре небольших компонента, что сделало систему незаметной . Приятный маленький штрих креативность и уникальность в свою комнату, эта система зеленая и довольно простая, но умная на практике. Я отчетливо помню реакцию моих друзей и семьи, все в восторге от этого ослепительного обновления номера .

Изображение предоставлено:

• «Задача: две массы на шкиве». Phyley , www.phyley.com/two-masses-on-pulley.
• Типы энергии, транспорт энергии, энергетический баланс , www. atmo.arizona.edu/students/courselinks/fall16/atmo170a1s2/lecture_notes/energy_temp_heat/energy_intro.html.
• Dorkashop.com. «NEW Lego 15 x Brown Seats Chairs 2×2 4079 Lego Pieces». www.dorkashop.com/index.php?main_page=product_info&products_id=101119.

Дверной доводчик — Connected Things

chrisb (Крисб) 1 ноября 2012 г., 12:07 1

Хорошо, вот идея, о которой я подумал… как насчет дверного доводчика? Я представляю небольшой двигатель на вращающихся рычагах, который будет сидеть на петлях двери. При активации двигатель медленно вращал рычаг, закрывая дверь, а затем возвращался в положение «отдыха», чтобы потом не мешать ручному открытию двери.

Прелесть этого решения в том, что оно позволяет автоматизировать закрытие/запирание двери после того, как вы ушли. Представьте, что вы нажимаете «умную кнопку» или инициируете событие со своего мобильного телефона. Событие ждет 20 секунд, пока вы покинете дом, а затем активирует доводчик. После того, как доводчик завершает свое действие и сообщает, что дверь закрыта, событие подтверждает это с помощью датчика открытия/закрытия, а затем запускает дверной замок, чтобы повернуть… бам… дом заперт и заперт. Если в процессе что-то пошло не так, вы получите мгновенное оповещение/текст/электронную почту/что угодно.

И поскольку это просто закрывает дверь (а не удерживает ее закрытой), вам не нужно беспокоиться о том, что вы не сможете открыть дверь, если у вас нет смартфона или отключится электричество. Кроме того, поскольку мы просто закрываем, а не открываем дверь, нам не нужно беспокоиться о том, как повернуть ручку/защелку на двери, чтобы открыть ее.

Теперь, очевидно, нужно будет сгладить некоторые вещи: во-первых, двигатель должен иметь какой-то датчик, который, если будет ощущаться x-количество сопротивления, остановит его. В конце концов, не хочется раздавить домашних животных или детей. Также необходимо найти способ генерировать достаточный крутящий момент, чтобы закрыть дверь без использования большого количества энергии, иначе пользователю придется постоянно менять батареи или жестко подключать двигатель к электричеству дома.



unixbeast (Дэйв Хастингс) 1 ноября 2012 г., 14:19 2

Это было бы совершенно здорово для открывания потайных дверей книжного шкафа, которые я делаю в своей верхней половине этажа. Дайте мне знать, когда закончите (Смеется) 2 ноября 2012 г., 11:07 3

Разве обычный пружинный или пневматический дверной доводчик (усовершенствованный за последние 100 с лишним лет) не будет работать лучше. Объедините это с датчиком открытия / закрытия и умным замком, немного логики, и все готово. Когда вы уходите, SmartApp контролирует датчик открытия/закрытия; когда дверь закрыта, он запирает ее. Если он не закрывается в течение 60 секунд, он отправляет вам предупреждение. Существующие механические дверные доводчики доступны во многих размерах, некоторые с регулируемым усилием, не едят детей, не потребляют электричества и чрезвычайно надежны в течение чрезвычайно длительных периодов времени (годы -> десятилетия). У них также часто есть какая-то защелка, чтобы подпирать дверь открытой, если вы захотите.

Иногда существующие решения являются лучшими

Для скрытой двери книжного шкафа, да, определенно хороший бесшумный привод… здесь вам нужно, чтобы он открывался и закрывался по команде для эффекта « Семейка Аддамс »… но может быть, какие-то датчики удара (а-ля двери лифта) в сочетании с низкой скоростью двери (управление инерцией) для защиты мизинцев?

1 Нравится

(Дэйв Хастингс) 2 ноября 2012 г. , 11:28 4

Да, я думал о сценарии со скрытой дверью. Мои собираются скользить (по дорожке) в открытом/закрытом состоянии. Так что я подумал о том, чтобы иметь какую-то комбинацию пружины и гидравлики, чтобы фактически контролировать движение двери. Пружина, чтобы держать дверь открытой, гидравлика, чтобы работать против пружины, чтобы дверь не распахнулась. Тогда все, что вам нужно, это сервопривод для управления защелкой, что должно быть очень легко сделать. Однако в этом сценарии вы получаете только автоматическое открытие и ручное закрытие.
Другой альтернативой может быть система с ременным приводом, которая будет открывать/закрывать дверь. Но я думаю, что для этого вам понадобится довольно мощный двигатель / источник питания. Так что вам, вероятно, придется установить Arduino с релейным экраном, чтобы иметь возможность управлять более крупным устройством… Пока просто мысли.

Т_Ф_С (Тим) 17 ноября 2019 г. , 14:23 5

Мне кажется, что КОММЕРЧЕСКАЯ сторона автоматизации умного дома не усвоила тот факт, что нет смысла ЗАПИРАТЬ дверь, если она не закрыта.

Я хочу иметь возможность приказать Google home «Закрыть заднюю дверь» и заставить ЧТО-ТО вызвать движение, которое я могу использовать, чтобы запустить механический доводчик. Замок SLAM BOLT гарантирует, что как только дверь будет закрыта, она будет заперта. Я мог бы активировать переключатель MAINS WiFi, но через несколько секунд он должен снова автоматически отключиться.

Я не могу найти НИКАКИХ (по разумной цене) коммерческих продуктов, которые могли бы закрыть обычную дверь или даже позволить мне установить пружинный доводчик и фиксатор двери и ДИСТАНЦИОННО снять фиксатор двери. Падающий груз и шкив закроют дверь, но мне нужно начать опускание груза.

Самая близкая вещь, которую я нашел, это двигатели вентиляции теплицы, но они стоят более 50 фунтов стерлингов. Единственные другие коммерческие продукты, которые кажутся широко доступными, — это открыватели и доводчики гаражных ворот. Но за 200 фунтов стерлингов это полный перебор.

Я могу сделать несколько различных конструкций механизма закрывания дверей из обрезков — я просто не могу найти ничего, что приводило бы в действие даже 10-миллиметровое движение рычага, чтобы привести механизм в действие.

Любые мысли, пожалуйста…

JDRoberts 17 ноября 2019 г., 15:17 6

Я сам пользуюсь инвалидной коляской. Для пользователей инвалидных колясок доступно несколько автоматических дверных доводчиков, и в наши дни многие из них также имеют интеграцию с Alexa. Так что устройства точно есть.

Проблема заключается во всех необходимых мерах безопасности, чтобы не раздавить человека или домашнее животное. Они существенно увеличивают стоимость. Будьте готовы потратить около 500 фунтов стерлингов на самую дешевую наружную дверь. Для человека в инвалидной коляске это очень дорогого стоит. Остальным придется принимать собственные решения.

Кроме того, опять же из соображений безопасности, эти двери открываются и закрываются довольно медленно, примерно с той же скоростью, что и гаражные ворота. Так что это просто то, о чем нужно знать.

Из соображений безопасности я настоятельно рекомендую купить специальное устройство, а затем интегрировать его. В любую модель, допускающую кнопочное управление, довольно легко вставить смарт-реле. (Хотя в наши дни интеграция с Alexa часто проще.)

Olide — хороший бренд, широко доступный как в США, так и в Великобритании…

amazon.co.uk

Доводчик для распашных дверей Olide SW100，Автоматический доводчик для жилых/коммерческих дверей с…

£466,00

Autoslide, также доступный как в США, так и в Великобритании, вероятно, лучше всего подходит для раздвижных стеклянных дверей.

Dorma — еще одна торговая марка, доступная в Великобритании, но они предназначены для профессиональной установки и не продаются все в одной упаковке «сделай сам», как это делает Olide, вместо этого вам нужно заказывать все отдельные детали.

Mantion, Topp и другие бренды ЕС также предназначены для профессиональной установки.

(В США есть другие бренды DIY, в частности Ottodoor от SkylinkNet.)

В любом случае, начните с поиска дверей для инвалидных колясок, и вы должны найти несколько вариантов.

(Кстати, вы отвечаете на пост, которому 7 лет, а за это время многое изменилось. В будущем предлагаю поискать более актуальные темы, особенно когда речь идет о выборе устройства. Или начните свой свою тему в проектах и ​​вы должны получить много откликов.

https://community.smartthings.com/c/projects-stories

Убедитесь, что вы указали Великобританию в названии темы, так как выбор устройств несколько различается.)

Tom_Guelker (Том Гелкер) 17 ноября 2019 г. , 22:55 7

Мне нравится твоя идея. Двигатель должен иметь БОЛЬШОЙ крутящий момент, если вы устанавливаете его со стороны шарнира. Кредитное плечо и все такое. Возможно, было бы лучше использовать дизайн, аналогичный тому, который используется для дверных доводчиков в коммерческих зданиях. Они гидравлические и не дают двери захлопнуться или остаться открытой. Возможно, такая конструкция сработает, но, как вы сказали, батареи будут быстро разряжаться из-за требований к питанию.

Между прочим, много лет назад, когда потолочные вентиляторы с дистанционным управлением находились на стадии проектирования, я засмеялся и сказал, кто будет настолько ленив, чтобы не вставать со стула/кровати, чтобы выключить/включить вентилятор или свет. /вниз. Теперь я понимаю, что артрит вторгся в мое тело. Если мне не нужно двигаться, жизнь прекрасна.

1 Нравится

T_F_S (Тим) 18 ноября 2019 г. , 00:39 8

Привет, JD,

Спасибо за ваши мысли и наблюдения.

Хотя я понимаю вашу озабоченность по поводу домашних животных и т. д., у меня не было таких проблем в прошлом, когда я использовал пружинный доводчик на воротах.

Я думаю, что могу управлять спусковым механизмом от розетки, управляемой WiFi. Моя единственная небольшая проблема заключается в том, что на IFTTT нет реальной процедуры для отложенного действия. т.е. Включите розетку, подождите 15 секунд, а затем снова выключите розетку.

Буду искать.

Тим.

Дж. Д. Робертс 18 ноября 2019 г., 00:47 9

Этот форум предназначен для людей, которые используют платформу домашней автоматизации Samsung SmartThings, поэтому предполагается, что все вопросы и ответы относятся к этому контексту.

Это очень активный форум, поэтому он часто появляется в первых строчках общих поисковых запросов Google, но это не общий форум. Это довольно специфично.

У SmartThings есть канал IFTTT, но маловероятно, что вы будете использовать его для этого проекта. Есть встроенный механизм правил и доступные задержки. Так что эта конкретная часть проекта не является проблемой, пока вы используете Samsung SmartThings™.

пролистни это 13 декабря 2020 г., 15:07 10

это 2020 год. До сих пор нет умного доводчика с Wi-Fi для дома, и даже доводчик для инвалидной коляски с кнопкой на стене все еще стоит более 700 долларов США. Думаю, технологии развиваются не так быстро, как мы думаем.

Дж. Д. Робертс 13 декабря 2020 г. , 16:18 11

пролистните это:

это 2020 год. До сих пор нет умного дверного доводчика с Wi-Fi для дома, и даже дверной доводчик для инвалидной коляски с кнопкой на стене все еще стоит более 700 долларов США. Думаю, технологии развиваются не так быстро, как мы думаем.

Я инвалид-колясочник. Есть несколько дверных доводчиков с ручными пультами по цене менее 700 долларов. Вы даже можете подключить некоторые с голосовым управлением. В то время как autoslide по-прежнему, вероятно, лучше всего подходит для больших тяжелых дверей, для более легких дверей существуют менее дорогие. Мы обсуждали это ранее на форуме.

Одной из основных проблем с ними всегда является безопасность, поэтому они дороже, чем некоторые другие виды технологий, но они определенно существуют.

Серия Otodor от Skylink — одна из самых дешевых, обычно менее 300 долларов, но ее может быть трудно найти в зависимости от страны, в которой вы живете. Тем не менее, она все еще доступна.

Продукты Skylink

Механизм открывания распашной двери DM-100 — Электромагнитный механизм открывания распашной двери

Устройство для открывания распашных дверей с электромагнитным замком — подходит для межкомнатных дверей и может быть установлено на большинстве дверей, включая деревянные и металлические двери.

Olide стал намного популярнее только за последние пару лет, и обычно он продается в комплекте с кучей различных аксессуаров, поэтому типичная цена составляет около 550 долларов, но вы можете найти его дешевле, если вы ищете только актуатор. .

amazon.com

Olideauto DSW120 Устройство открывания двери для людей с ограниченными возможностями, привод распашной двери ADA…

Olideauto DSW120 Устройство для открывания дверей с ограниченными возможностями, привод распашных дверей ADA с низким энергопотреблением — — Amazon.com

Все три марки имеют хорошие характеристики безопасности.
