Как сделать биокамин своими руками для квартиры: устройство, размеры

Как известно, в условиях квартиры построить настоящий камин на дровах не представляется возможным, поскольку для него требуется дымоход. Но для создания уюта в квартире на современном рынке существует масса предложений, и одно из них – так называемый биокамин. В отличие от различных устройств, имитирующих пламя, огонь внутри этого изделия горит настоящий. Так как подобные продукты вызывают немалый интерес, стоит подробнее разобраться, как они устроены и можно ли сделать биокамин своими руками, что и послужит темой для данного материала.

Устройство биокамина

Продавцы и компании, занимающиеся производством биокаминов, обычно стараются приукрасить свои изделия, с помощью новомодных слов описывая их как высокотехнологичные изделия. Мы же постараемся рассказать о них проще и доступнее. В действительности устройство биокамина полностью повторяет принцип работы обычной спиртовой горелки или керосиновой лампы. Он основан на капиллярном подъеме жидкости, находящейся внутри пористого материала.

Капиллярный подъем жидкости проще пояснить на примере. Если в стакан с водой вертикально опустить один конец обычного шнурка, то спустя какое-то время он весь станет мокрый из-за того, что вода по капиллярам материала поднимется до второго конца.

Так и топливный блок для биокамина представляет собой металлическую емкость, наполненную топливом, куда погружен матерчатый или же керамический пористый наполнитель. В результате топливо полностью пропитывает наполнитель и начинает испаряться с той поверхности, что контактирует с наружным воздухом. Так как емкость полностью закрытая, только в крышке проделан специальный вырез, то испарение происходит именно из него.

Эти пары и поджигаются пользователем, после чего появляется небольшое синее пламя. По мере прогрева горелки биокамина испарение топлива становится интенсивнее, языки пламени увеличиваются и огонь очень напоминает горение в топке настоящего камина. При этом никакого дымохода нет, выделяющиеся в очень малых количествах продукты горения выбрасываются в помещение и должны удаляться вентиляцией.

Компании, занимающиеся производством биокаминов, несут ответственность за пожарную безопасность своих изделий, поэтому топливный элемент в виде металлической коробки снабжен такими элементами:

• горловиной для заливки топлива;
• защитой от расплескивания, если заливка предусматривается через щель горелки;
• заслонкой для тушения пламени;
• защитой при случайном опрокидывании биокамина;
• с целью повышения безопасности и удобства некоторые модели оснащаются пъезорозжигом от кнопки на панели.

Применяемое топливо

Источником чистого и практически бездымного пламени в биокаминах служит хорошо очищенный этиловый спирт. Продавцы красиво именуют его биоэтанолом, рассказывая, что топливо изготавливается исключительно на растительной основе, а потому является экологически чистым продуктом. Хотя общеизвестно, что пищевой спирт получают из пшеницы и он является биопродуктом по умолчанию.

Поскольку при горении этанол дает синее пламя, то для большей схожести биокамина с дровяным очагом в топливо добавляют малую толику специального вещества – индикатора. Благодаря этому огонь приобретает желтый цвет и горящий биокамин в интерьере квартиры смотрится как настоящий. Понятно, что подобный эффект даст лишь заводское горючее, предназначенное именно для подобных горелок.

Продуктами полного сжигания чистого спирта являются 2 вещества: углекислый газ и водяной пар, токсичной двуокиси азота и угарного газа не образуется, так как горение происходит с переизбытком кислорода. А учитывая, что топливо для биокамина сжигается в небольших количествах, то выход продуктов сжигания тоже невелик, с их удалением справится обычная естественная вентиляция квартиры. Вот почему данные источники комфорта и уюта в квартире не нуждаются в устройстве дымоходов.

Разновидности биокаминов

Декоративные биокамины для квартиры можно купить в двух исполнениях: как отдельный топливный блок или полностью готовое изделие. Смысл приобретения горелки прост – топливный блок можно установить самому и оформить в интерьере как захочется, например, поместить его внутрь портала из МДФ. Тогда схожесть с настоящим очагом будет еще больше, особенно если уложить внутрь искусственные дрова.

Как готовое изделие биокамин предлагается следующих разновидностей:

• напольный;
• настенный;
• настольный.

Принцип работы у всех разновидностей биокаминов остается таким же, изменяются только размеры и способ установки в квартире. Напольные очаги имеют большие габариты и, соответственно, ставятся прямо на пол с таким расчетом, чтобы вблизи открытого огня не было горючих предметов или вещей.

С теми же предосторожностями настенные модели крепятся к стене, а маленькие настольные биокамины просто ставятся на любую горизонтальную поверхность.Европейские производители биокаминов изготавливают не только горелку с заслонкой для тушения огня, но и оснащают свои продукты пъезорозжигом, а более совершенные системы и электрическим розжигом от нити накаливания.

Подобные очаги последнего поколения имеют следующие дополнительные функции:

• датчики безопасности со звуковым сигналом;
• система защиты от детей и животных;
• дистанционное управление c пульта или через смартфон;
• взаимодействие с системой «умный дом» посредством собственного Wi-Fi;
• 6 – ступенчатая регулировка пламени;
• дисплей, отображающий уровень топлива в емкости.

Примечание. Изделия, оборудованные только пъезорозжигом, не нуждаются в подключении к электросети, а более совершенным устройствам с автоматикой безопасности и управления такое подключение требуется.

Изготовление топливного блока

Простота конструкции спиртового очага позволяет делать его с любыми размерами и конфигурацией, подходящими к интерьеру вашей квартиры. Есть несколько моментов, на коих следует заострить внимание, выполняя изготовление биокамина своими руками:

• от размеров топливного блока зависит вместительность бака и продолжительность горения;
• величина и длина щели в крышке бака определяет размеры пламени и тоже влияют на расход биоэтанола;
• бак должен быть полностью герметичным и хорошо закреплен во избежание опрокидывания;
• при изготовлении важно предусмотреть безопасную заправку биокамина топливом;
• открытый огонь следует оградить, желательно это сделать со всех сторон с помощью стекла.

Совет. Если вы планируете использовать для ограждения обычное стекло, не размещайте его слишком близко к огню.

Если следовать технологии производства биокаминов, то сначала необходимо из листовой нержавеющей стали сделать герметичную емкость. Тут не обойтись без сварочных работ, лучше всего их выполнять полуавтоматом в среде аргона. Тогда швы будут аккуратные и в то же время герметичные. Вначале лист металла размечают по заданным размерам, а потом изгибают под углом 90°, чтобы получилась коробка, а крышку для нее вырезают отдельно. Для изготовления топливного блока биокамина можно взять за основу следующий чертеж:

Стыки по бокам тщательно проваривают и проверяют на проницаемость. Затем внутрь помещают вторую емкость меньших размеров, проделав в ее днище множество отверстий. Внутри этого контейнера располагается впитывающий материал. Затем сверху кладут перфорированный лист металла, приваривают крышку и устанавливают заслонку. Для ее закрывания стоит сделать небольшую кочергу с ручкой. Готовое изделие выглядит таким образом:

Остается выполнить декоративное оформление изделия. Как уже сказано выше, его можно встроить в каминный портал и обложить камнями либо искусственными дровами. Все способы оформления перечислить невозможно, все зависит от вашей фантазии. Главное, — не использовать при этом горючие материалы. Один из оригинальных способов изготовления и оформления декоративного биокамина показан на видео, снятое в виде пошаговой инструкции:

Заключение

Как изделие, создающее уютную обстановку в квартире, биокамин и в самом деле очень удачное решение, хотя и не самое дешевое. Но если для вас важно получать от него тепло, то придется обратить свой взор на другие виды искусственных каминов, например, электрические с имитацией пламени. Спиртовая горелка лишь создает настоящий огонь, но тепла она выделяет совсем немного, так что рассчитывать на это не стоит.

Сделать искусственный настольный мини камин своими руками

Осень, зима, весна – время, когда человек нуждается в дополнительных источниках поддержки комфортной температуры окружающего пространства. Хорошее средство – настольный камин. Этот прибор подойдет жителям и частным домов, и квартир. Ведь, кроме функции обогрева, он имеет декоративную составляющую, а значит, с помощью красивого камина можно украсить интерьер, добавить ему уюта.

Содержание

• 1 Виды
• 2 Конструкция
• 3 Преимущества
• 4 Недостатки
• 5 Рекомендации по созданию
• 6 Изготовление

Виды

Все биокамины условно делятся на группы:

• настольные;

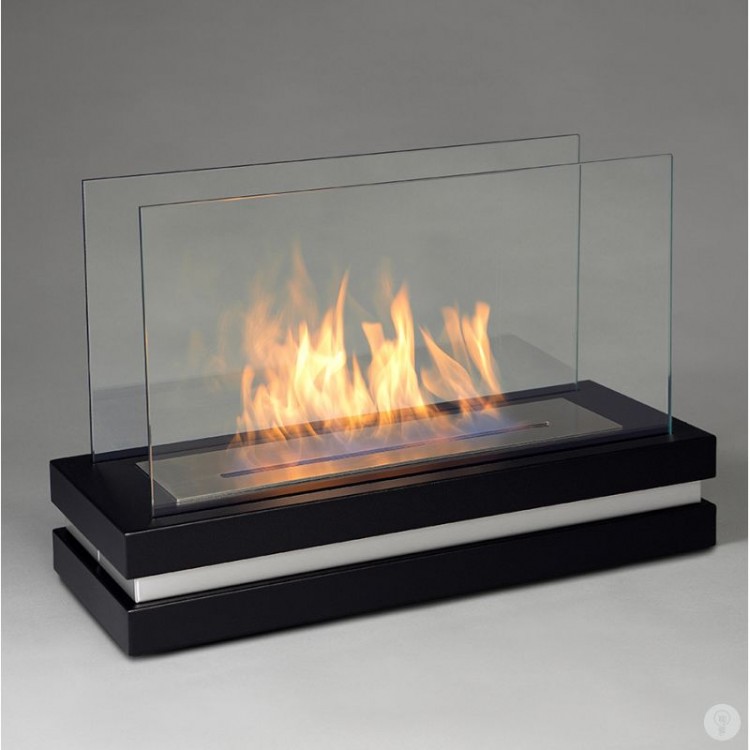

Как выглядит настольный камин со стеклянными стенками

• настенные;

Как выглядит настенный камин в интерьере

• напольные.

Напольные камины из металла

По месту, где они применяются, – уличные и домашние.

Напольные камины можно назвать классическими. Они имеют привлекательный дизайн, могут быть выполнены в разном стиле: от викторианского до хай-тек. В изготовлении конструкций могут принимать участие разные материалы:

• пластик;
• дерево;
• стекло;
• камни;
• металл;
• керамика.

Камин настенного применения (его еще называют подвесным) является смелым выбором, поскольку нужно обладать определенным уровнем смелости, чтобы использовать такую конструкцию на своей стене. Такие изделия имеют уменьшенный размер. Для их оформления используются разные металлы. Фронтальная часть обычно оборудуется стеклом для возможности наблюдения за процессом и одновременной защиты от опасного огня.

Настольные камины отличаются небольшими габаритами, могут быть выполнены разной формы. Это может быть прямоугольная, круглая или иная модель. Как правило, конструкция оснащается подставкой для размещения на столе. Используются стеклянные панели, привносящие в интерьер что-то оригинальное и уютное.

Выбор любого варианта – это шаг навстречу эстетике, комфорту, особым впечатлениям.

Конструкция

Стандартный биокамин является источником открытого огня. Для его обеспечения используется жидкое биотопливо, характеризующееся экологичностью. Имеет две основные части:

• портал – обрамление очага;
• очаг – место, где происходит горение.

В качестве топлива может использоваться биоэтанол, полученный в результате перегонки сбродившего сусла. Его специально отравляют, чтобы предотвратить применение в пищу. Часто в него добавляется индикатор определенного цвета.

Биоэтанол в бутылке объемом 5 л

Топливный бак представляет собой металлическую емкость, заполненную специальным тампоном. Форма емкости определяется индивидуальными особенностями конструкции. Сверху имеется отверстие, которое поставляет пары спирта.

Очаг в небольших настольных моделях чаще всего совмещен с топливным баком. Более крупные конструкции могут быть оснащены пьезоэлементом для поджига, задвижкой и обрамлением. Как правило, для современных моделей портал выполняется в стиле хай-тек.

Примечание: Таким образом, биокамин в формате мини – небольшая спиртовая горелка.

Благодаря наличию тампона обеспечивается безопасное проникновение топлива к месту горения. Принцип работы устройства основан на пиролизе – горении газа. Поскольку в биотопливе не содержатся вредные включения, процесс можно назвать экологически безопасным.

Преимущества

Камины, работающие на биотопливе, постепенно набирают популярность, во многом благодаря преимуществам:

1. При эксплуатации не требуется установка дымохода или проведение вентиляции. Достаточно периодического проветривания помещения. При сгорании топлива выделяется СО₂ и водяной пар в незначительных количествах.
2. Небольшие габариты и малый вес делают конструкцию мобильной, поэтому ее легко можно установить в нужном месте.
3. Удобство использования. Настольные модели не требуют особых условий, применения креплений и прочих сложностей. Процедура безопасна, понятна и удобна.
4. Конструкцию можно сделать своими руками. Нужно выделить немного материалов, времени и сил, чтоб воплотить идею в реальность.
5. Для изготовления могут использоваться разные материалы. Поскольку оборудование поставляется с кожухами и панелями, портал может быть изготовлен из пожароопасных материалов. Ведь будет обеспечена защита от воздействия открытого огня.
6. Эффективность камина обеспечена полной передачей температуры от горения топлива в атмосферу. Прибор небольшого размера способен посоревноваться в продуктивности с электрообогревателем мощностью 3 кВт.
7. Надежность. Поскольку конструкции не имеют механизмов, электроники, подвижных частей и прочих составляющих, способных быстро выходить из строя, изделия можно считать «вечными».
8. Привлекательность. Можно подобрать устройство под определенные условия, создав благоприятную, теплую атмосферу.
9. Стоимость устройства не выше цены традиционного или электрического камина.

Все эти достоинства обеспечивают большой спрос на биокамины.

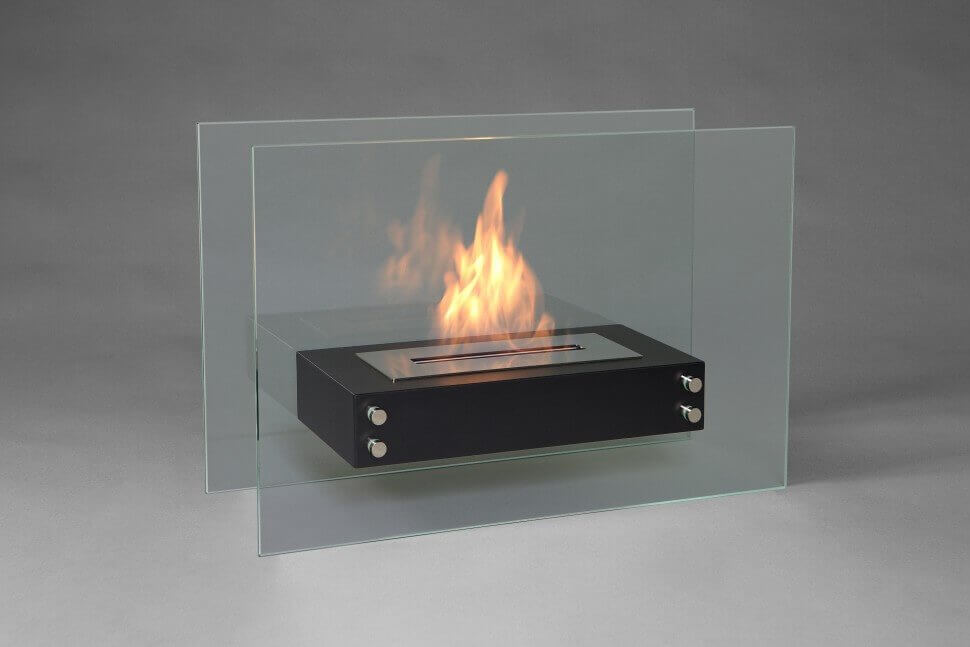

Вариант исполнения компактного настольного камина

Недостатки

Можно выделить такие недостатки:

• требуется регулярное проветривание;
• минимальная площадь помещения – 25 м²;
• высокая стоимость топлива – обеспечивается расход 0,3–0,4 литра в час;
• только один вид топлива – горелка может работать только на спирте, хотя традиционные варианты способны работать от любого топлива.

Эти минусы должны быть учтены при желании приобрести или изготовить устройство своими руками.

Небезопасный вариант исполнения настольного биокамина

Рекомендации по созданию

Надежность и долговечность конструкции определяется еще на этапе изготовления, поэтому рекомендуется учесть некоторые советы:

• настольный камин – устройство повышенной опасности, поэтому все элементы должны изготавливаться из жаропрочных материалов: керамика, стекло, камень и прочие; обеспечивается допустимое расстояние между стенками очага и пламенем – более 15 см;
• красить поверхность не рекомендуется, поскольку покрытие может сгореть при воздействии высокой температуры;
• бак должен быть горизонтальным, чтобы обеспечить должную устойчивость;
• следует правильно выбрать место для размещения устройства, особенно если в доме есть дети;
• при уходе из дома камин лучше отключать.

Соблюдение рекомендаций позволит избежать проблем при создании и эксплуатации изделий.

Изготовление

Для организации настольного камина достаточно представить себе коробку, в которой может быть размещен бак. Сделать емкость можно своими руками, используя один из материалов:

• камень;
• металл;
• дерево.

На стенке следует закрепить планку шириной около 2 см, чтобы затем можно было установить сетку.

Для топлива необходимо подобрать металлическую емкость. Например, можно использовать жесть консервной банки. Высота импровизированного бака должна быть меньше уровня коробки.

Использование консервной банки в качестве топливного бака

Решетка необходима, чтобы визуально скрыть горелку. Подойдет изделие с ячейками 5–15 мм. Размер решетки должен быть меньше габаритов коробки на 1 см.

Использование решетки для биокамина

Остается установить бак с топливом в короб, установить фитиль и закрепить решетку. Затем можно положить камни, удерживая фитиль. В результате получится эффект вырывающегося из-под камней огня.

Вариант изготовления настольного камина с камнями

Примечание: Как видим, ничего сложного в самостоятельном изготовлении конструкции нет.

Если же есть какие-то сомнения на этот счет, можно поступить проще – купить готовый искусственный камин. Это будет безопасно, эстетично и достаточно долговечно.

Рекомендации по созданию простого мини-камина из подручных материалов.

Советы по изготовлению простого и стильного мини-камина.

видов самоделок + инструкция

Экологический тип камина, в отличие от газового и дровяного оборудования этой категории, может эксплуатироваться в многоэтажных домах. Для его организации не нужно получать разрешение администрации. Не нужно строить дымоход и склад для хранения топлива. А если интересно оформить очаг, изготовить горелку для биокамина своими руками, затраты на ее обустройство также значительно сократятся. Это правда?

Все о том, как сделать эффектный экокамин на безотказном топливном элементе, вы найдете в нашей статье. Воспользовавшись предложенной информацией и ценными советами, вы сможете своими руками сделать потрясающий предмет интерьера, не представляющий ни малейшей угрозы в период горения.

В нашей статье подробно описан процесс самостоятельного изготовления трех видов горелок для установки биокаминов. Приведены интересные варианты декорирования, даны рекомендации по безопасному использованию эффектных самоделок. Представленный материал дополнен фотоиллюстрациями и видеогидом.

Содержание статьи:

• Принцип работы и устройство биокамина
  • Классификация по способу установки
  • Преимущества и недостатки биокаминов
  • Основные элементы конструкции
• Особенности изготовления горелки
• Варианты горелок для биокаминов
  • №1: Простейшая модель на топливных элементах
  • №2: Горелка двухкамерная с перфорацией (прорезями)
  • №3: Простейшее устройство с наполнителем
• Устройство топки украшение
• Выводы и полезное видео по теме

Принцип работы и устройство биокамина

Биокамин (экокамин) — вариант очага, который отапливается жидким биологическим топливом. При сжигании таких веществ не выделяется дым и копоть, поэтому для работы такого устройства не нужен дымоход.

При этом помещение, где находится биокамин, необходимо периодически проветривать, так как при любом горении расходуется кислород.

Популярность биокаминов обосновывается универсальностью, возможностью установки без получения разрешений, в отличие от газовых агрегатов, простотой устройства и обслуживания

Биоэтанол или топливные смеси на его основе обычно используют для обогрева биоочагов . Также возможно использование других видов топлива, например, спирт

Более подробно мы рассмотрели принцип работы камина на биотопливе.

Классификация по способу установки

Такие отопительные приборы отличаются не столько дизайном, сколько габаритами и размещением в квартире. По указанным критериям можно выделить три типа экопожаров.

Разновидность №1 — Доска

Столешницы представляют собой небольшие изделия, имеющие разнообразные формы и конструкции. Для пожарной безопасности в таких конструкциях предусмотрен плотный экран из огнеупорного стекла, скрывающий пламя.

Настольные биокамины несут чисто декоративную функцию и практически не влияют на температуру в помещении. Подобные предметы интерьера можно установить на журнальный столик, подоконник, тумбочку

Разновидность №2 — Настенные

Настенные устройства, размеры которых могут достигать до 1 метра в длину, обычно изготавливаются из металла и стекла. Такие модели носят не только декоративный, но и функциональный характер. Они обогревают помещение, особенно если в очаге установлено несколько горелок.

Настенные камины являются стационарными конструкциями. Предусматривают использование специальных креплений, благодаря которым отопительные приборы надежно крепятся к стене

Разновидность №3 — Этаж

Крупногабаритные экокамины устанавливаются на полу, часто в нишах или углах помещения. Есть напольные модели, дополненные опорными ножками, позволяющими регулировать высоту конструкции, или колесиками, благодаря которым устройство можно перемещать по дому.

Напольный биокамин можно отделать кирпичом или камнем. При этом его конструкция практически ничем не отличается от традиционных очагов, отапливаемых дровами или хворостом.

Как и настенные биокамины, напольные варианты совмещают декоративную роль с функциональной, наполняя помещение теплом.

Преимущества и недостатки биокаминов

Как и любое устройство, такие очаги имеют сильные и слабые стороны.

Вне зависимости от модели все экокамины имеют следующие преимущества:

• Простота устройства . Для оборудования очага не требуется прокладка вентиляционных каналов, дымоходных устройств, согласование с соседями.
• Мобильность . Биокамины обычно представляют собой довольно легкие приспособления. Многие варианты специально разработаны для их перемещения внутри помещения.
• Простота эксплуатации . Пользоваться такими устройствами предельно просто. Важно лишь вовремя закупить и заправить камин.
• Безопасность . При горении не выделяется копоть, угарный газ, дым и другие вредные вещества, кроме того, многие модели имеют плотный экран, препятствующий открытому огню.
• Увлажнение . При сжигании биоэтанола образуются углекислый газ и водяной пар, улучшающие микроклимат в помещении.

При этом следует отметить ряд проблем, связанных с работой экокаминов.

К отрицательным факторам относятся:

• Низкое тепловыделение . При сжигании биотоплива выделяется небольшое количество тепла.
• Высокая стоимость биоэтанола . Жидкое биотопливо дороже традиционных вариантов топлива.
• Необходимость вентиляции . Так как при горении огня уровень кислорода в помещении, где находится экокамин, снижается, целесообразно устроить в нем дополнительную вентиляцию или позаботиться о частом проветривании помещения.

Отрицательными сторонами биологических очагов можно пренебречь, особенно если речь идет о декоративных устройствах.

Биокамин — интересный элемент декора, часто превращающийся в центральный акцент интерьера. Учитывая это, рядом недостатков можно пренебречь

Основные элементы конструкции

При всем многообразии моделей экокаминов их конструкция состоит из однотипных элементов, а именно:

• Нагревательный блок . Основной компонент биоплощадки, где находится топливо. Есть два варианта такого устройства: горелка и бак, о которых аналогично поговорим ниже.
• Корпуса . Эта часть определяет дизайн изделия. В зависимости от проекта корпус может быть открытым или закрытым, иметь форму различных геометрических фигур, быть стилизованным под полку, канделябр, журнальный столик.
• Декоративные элементы . Для оформления экокаминов часто используют декор из жаропрочных материалов: камней, металла, огнеупорной керамики.

Все эти детали можно сделать самостоятельно, построив .

В биокаминах можно использовать два типа устройств для обогрева: топливный бак и горелку.

Топливный бак , объем которого от 60 мл до 5 литров, обычно используется в заводских моделях биокаминов.

Топливный бак имеет много преимуществ, но его вряд ли можно сделать самостоятельно, так как при его изготовлении используются заводские технологии

Как правило, баки изготавливаются из прочного металла, чаще всего из нержавеющей стали. Очень важно, чтобы стенки и дно устройства были достаточной толщины: это гарантирует безопасность и долгий срок службы.

Топливные баки имеют существенные преимущества:

• Их конструкция гарантирует абсолютную герметичность емкости, благодаря чему внутрь не попадает пыль и инородные тела.
• При использовании таких моделей в помещении полностью отсутствует запах биоэтанола, так как жидкое топливо и его пары задерживаются в баке.
• В конструкции топливных баков предусмотрены специальные устройства для регулирования интенсивности огня. Это особенно важно, если камин встроен в стену или его поверхность украшена аксессуарами из материалов, не обладающих особой огнестойкостью.
• Такие устройства также дают возможность быстро и легко потушить пожар. Для этого достаточно повернуть рычаг, которым блокируется подача биотоплива.

Недостатком таких моделей является довольно высокая цена.

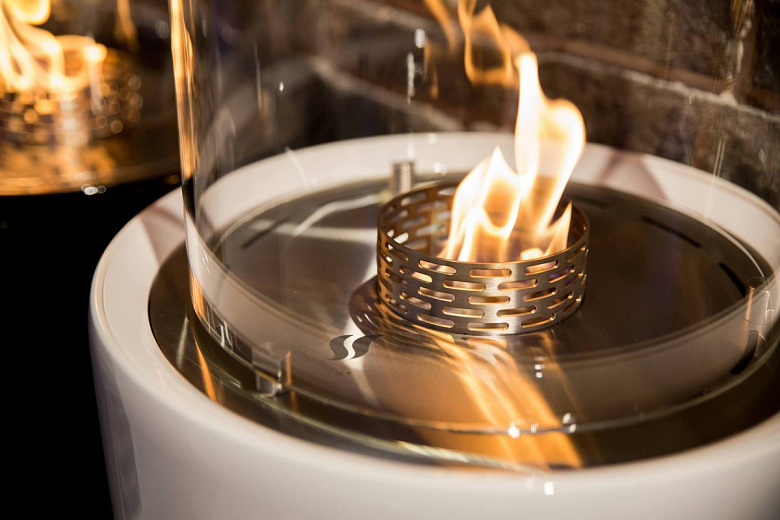

Более простой вариант отопительного агрегата горелка экокамина . Внешне такое устройство выглядит предельно просто: это резервуар, предназначенный для заливки биоэтанола, который может иметь различную форму.

Пользоваться такими устройствами не так удобно, как топливным котлом. Горелки также не имеют механизма регулирования интенсивности огня, а также возможности быстрого тушения пылающего пламени

Для тушения есть специальные устройства, которые нужно покупать дополнительно, кроме того, при их использовании в помещении чувствуется резкий запах.

В биокамин, который планируется использовать для обогрева помещения, можно установить 2-3 обычные горелки, однако необходимо соблюдать определенные нормы

В то же время биокамины имеют свои преимущества. Такие устройства имеют невысокую цену, а простая конструкция позволяет изготовить их самостоятельно. Кроме того, в одном очаге можно установить сразу несколько таких устройств, что значительно повысит теплоотдачу.

Особенности изготовления горелки

Перед началом работ по созданию экокамина важно определиться с моделью очага: будет ли это крупное устройство, устанавливаемое на пол, подвесной вариант у стены, или компактное устройство, которое можно поставить на стол. От этого напрямую зависит размер горелки.

Определившись, попробуйте набросать проект биокамина, на его основе подготовить чертежи конструкции, а также нагревательного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходит дизайн и функциональность.

Важно уделять большое внимание качеству используемых материалов, так как от этого зависит сохранность источника, а также срок его использования. Нагревательный блок из прочных заготовок будет работать исправно и без сбоев.

Хотя биотопливо для каминов часто расфасовывают в пластиковые бутылки, это не значит, что горелку можно сделать из пластика: такое устройство должно быть полностью из металла.

Правила техники безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалевого, фторопластового или другого)

Самые прочные и надежные устройства изготавливаются из нержавеющей стали, так как такой материал сочетает в себе высокую химическую и термическую стойкость. Также возможно использование обычной конструкционной стали, хотя ее качественные показатели несколько ниже.

Для изготовления топливного блока важно использовать заготовки с толстыми стенками. Тонкие детали будут деформироваться при нагреве, что может привести к разгерметизации соединений и утечке топлива, в результате чего может начаться пожар.

Размер и параметры топливного бака зависят не только от габаритов модели, но и от конструктивных особенностей. Если топливный бак не предполагает использование абсорбента, емкость можно сделать малой. При этом желательно следить за тем, чтобы в горении участвовала лишь небольшая поверхностная часть горючего материала

Горелки для биокамина также могут быть оснащены защитным экраном из стекла. Для этого лучше брать огнеупорный материал. Если его нет под рукой, можно использовать обычное стекло, например, взяв его из фоторамок формата А4. При этом следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Чтобы пламя распространялось равномерно во все стороны, рекомендуется сверху топливный бак накрыть металлической сеткой. Подобная деталь также послужит основой для усиления декоративных элементов.

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для печи (барбекю), которое обрезается до нужного размера

Для розжига самодельной горелки используется фитиль, который можно быть изготовлены из шнурка для обуви. Один конец помещают в бак, наполненный биотопливом, второй выводят наружу и поджигают. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно быть примерно 15 см, такое же расстояние должно соблюдаться между несколькими нагревательными элементами, если они установлены в одном биокамине.

Одна конфорка рассчитана на площадь 16 квадратных метров: эту норму следует учитывать при планировании конструкции очага с несколькими отопительными приборами.

Как только горелка биокамина собрана, необходимо визуально оценить конструкцию, сравнить ее с чертежом, а также убедиться в отсутствии деформации. При обнаружении дефектов следует разобрать устройство и снова тщательно подрегулировать детали.

Варианты горелок для биокаминов

Схем изготовления топливных блоков своими силами много, предлагаем несколько простых вариантов.

#1: Простейшая модель топливного элемента

Для простейшего варианта горелки для биокамина используется обычный бак из нержавеющей стали с толщиной стенок не менее 2 мм.

Чертеж уличного биокамина длиной 1,1 метра, с отдельной топкой камина на биотопливе схема горелки

Глубина такого резервуара должна быть примерно 3-5 см, а его длина и ширина должны зависеть от параметров биокамина. Внешний вид бака значения не имеет, так как эта часть не видна, однако следует брать только крепкую, прочную конструкцию.

Засыпается в бак и опускается фитиль, который выводится на внешнюю поверхность, например, через сачок, накинутый на костер. При насыщении топливом при воспламенении шнур будет гореть, давая яркий свет.

#2: Горелка двухкамерная с перфорацией (прорезями)

Подобный вариант конструкции обычно используется в заводских моделях. Он позволяет уменьшить площадь поверхности сгорания, а, следовательно, снизить расход топлива.

В первую очередь необходимо взять ванну или другую емкость из нержавеющей стали, размеры и требования которой совпадают с предыдущим вариантом.

Затем нужно вырезать пластину такой же толщины, как стенки бака, длиной, равной длине его внутреннего пространства.

Ширина данного элемента рассчитывается по формуле:

W = Wв — 1,5 + 2xHв

Где: W — ширина внутреннего бака в см, а HB — его глубина (также в см).

Плиты согнуть под углом 90° ^о со стороны длинных кромок так, чтобы получились ножки, высота которых равна глубине ванны (НВ). Аналогично получаем П-образный элемент, длина которого соответствует длине ванны, а ширина меньше на 1,5 сантиметра.

В одной из ножек П-образной детали просверливаем отверстия или вырезаем так, чтобы она напоминала гребешок. Элемент устанавливается на ножки в ванну так, чтобы между поверхностью с отверстиями (прорезями) и стенкой бака оставался зазор 1,5 см.

Наиболее удобный и функциональный вариант нагревательного блока для биокамина состоит из двух камер и позволяет обеспечить ровный огонь при экономном расходе топлива

После этого бак можно заполнить топливом и поджечь его. В этом случае пламя будет образовываться только на узкой открытой полосе шириной 1,5 см, при этом топливо в большей части бака, прикрытого П-образным элементом, не будет гореть из-за отсутствия доступа воздуха.

При этом топливо будет постоянно поступать в «рабочий» отсек благодаря щелям или отверстиям, предусмотренным в пластине.

Для немедленного тушения пожара также рекомендуется дополнительно вырезать стальную пластину, которая будет прикрывать зону горения.

Как сделать наклонный уровень бака? Для того чтобы топливо сгорало без остатка, днищу описанной выше модели желательно придать небольшой наклон, направленный в сторону «рабочего» объема.

Это достаточно просто сделать. Для этого нужно залить в емкость определенное количество гипсовой смеси, затем наклонить ее в нужную сторону и дождаться застывания раствора.

При этом «ножку» П-образной детали, на которой нет перфорации, желательно немного укоротить, чтобы конструкция оставалась строго горизонтальной, несмотря на имеющийся уклон днища.

Топливный бак с двойным дном дает дополнительную гарантию безопасности и надежности, а также имеет более длительный срок службы

Также возможно изготовление топливного бака с двойным дном. Для этого уже изготовленную горелку помещают в емкость большего размера, при этом края верхнего элемента должны перекрывать стенки нижнего.

№3: Простейшее устройство с наполнителем

Резервуар рабочего отсека (П-образная часть) также может быть заполнен абсорбентом (наполнителем), в качестве которого чаще всего используется минеральная вата.

Вместо базальтовых волокон лучше предпочесть материал на акриловой основе по следующим причинам:

• Этот вид стекловаты характеризуется самым высоким показателем гигроскопичности, а значит, лучше всего впитывает жидкость.
• Волокнистый наполнитель обладает отличной паропроницаемостью, поэтому пары спирта будут свободно циркулировать между волокнами.
• Мягкая белая вата долго горит, давая яркое ровное пламя.
• При производстве данного вида минеральной ваты не используется формальдегид, что гарантирует экологическую чистоту абсорбента.

Если вам не удалось найти вату на основе акрила, подойдут другие виды подобных изделий, желательно из более мягких материалов.

Даже направление волокон минеральной ваты влияет на качество наполнителя. Для биокамина лучше подходит материал, имеющий хаотичные, а не вертикальные волокна.

Насыщая биоэтанол, абсорбент будет постепенно выделять топливо, продлевая время горения биокамина.

Самый легкий вариант горелки для стекловаты доступен каждому. В этом случае потребуется небольшая металлическая емкость, например, кружка или консервная банка. В бак помещают абсорбент так, чтобы он заполнил весь объем (его не нужно уплотнять), после чего хорошо пропитывают наполнитель биоэтанолом или другим жидким топливом.

Всего за несколько минут можно своими руками изготовить элементарную горелку для биокамина, используя имеющуюся металлическую емкость и крышку с отверстиями

Сверху емкость обтянута металлом подходящего размера сетка или крышка с перфорированными отверстиями, после чего поджигается топливо.

Украшение топливного аппарата

Горелка камина может быть украшена дополнительными элементами. Это не только облагородит дизайн, но и поможет замаскировать фитиль.

Эффектно декорировать биокамин можно с помощью различных материалов. На данном рисунке декор выполнен с использованием металлических прутьев

Среди самых популярных украшений:

• Керамические поленья , размер которых должен совпадать с размерами вспышки. Такие элементы будут имитировать костер.
• Различные виды натуральных и искусственных камней , которые могут быть одного или разных размеров, прозрачными или цветными, гладкими или с текстурированной поверхностью. Камешки можно выкладывать не только на мангал, но и за его пределы.
• Стилизованные предметы антуража : кочерга, щипцы, инструменты для розжига и тушения. Сюда можно положить топливо в декоративной упаковке.

Также хороша декоративная облицовка из термостойкой керамики и глины, глиняные фигурки, которые можно разместить на крышке камина или рядом с ней.

Желательно использовать съемные элементы декора, которые будут периодически менять внешний вид устройства.

Выводы и полезное видео по теме

Предлагаем Вам инструкцию по самостоятельному изготовлению горелки для биокамина:

Собственное производство биокамина, составной частью которого является ТЭН:

Как видите, конструкция горелка довольно проста и доступна каждому. Разместив его в подходящем корпусе, вы получите замечательный биокамин, который внесет уют и оригинальность в интерьер комнаты .

Задумались сделать камин на биотопливе своими руками? Может быть, у вас есть оригинальные идеи по декорированию и вы хотите поделиться ими с другими пользователями? Или хотите уточнить технические аспекты процесса сборки биокамина? А может вы уже сделали стильный камин и хотите продемонстрировать его новичкам? Пишите свои рекомендации, добавляйте фото под этой статьей.
