Ремонт и замена терморегулятора и датчика теплого пола в квартире

Наиболее распространенная причина поломки системы «теплый пол» – это выход из строя терморегуляторов (термостатов) и ее датчиков. Напомним, что терморегулятор является устройством управления с корпусом, индикацией работы и электроникой. А датчик – терморезистором с удлиняющим проводом, который расположен в зоне обогрева.

Как выполнить ремонт терморегулятора теплого пола и при необходимости сделать замену датчика теплого пола? Об этом мы написали понятным языком.

Содержание

• Ремонт терморегулятора теплого пола
• Повреждения терморегулятора и как их исправить
• I.                    На лицевой панели терморегулятора не загорается контрольная лампа, он совсем не включается или не только его дисплей.
• II. Термостат включается, но не настраивается на рабочий режим, дисплей включается, однако не появляется значок обогрева пола или на лицевой панели загорается лишь зеленая лампочка.
• III. Терморегулятор функционирует, на лицевой панели загорается красная лампочка либо появляется значок обогрева на дисплее, однако поверхность пола не нагревается.
• IV. При включении устройства красная лампочка на панели в тот же миг становится зеленой либо мерцает красным цветом и на дисплее появляется надпись, что термодатчике неисправен.
• Замена датчика теплого пола

Ремонт терморегулятора теплого пола

Ремонт термостата – дело не простое, но легко решаемое

Чтобы найти поломку, необходимо сначала терморегулятор демонтировать.

Важно! Перед тем как приступить к ремонту терморегулятора теплого пола, обязательно не забудьте обесточить его питание, если это устройство связано с отдельным автоматом, либо выключите электричество во всей квартире, т.е. вывернув пробки или отключив входной рубильник.

Повреждения терморегулятора и как их исправить

I.                    На лицевой панели терморегулятора не загорается контрольная лампа, он совсем не включается или не только его дисплей.

В этих случаях необходимо:

1. Проверьте наличие питания на подводящих клеммах (зажимах, гайках на винте). Для этого:

• Из монтажной коробки демонтируйте терморегулятор, при этом не отключайте провод.

Проверяем работоспособность терморегулятора

• Включите питание и проверьте есть ли напряжения на подводящих зажимах терморегулятора. Эти зажимы обозначены буквами L (фаза/линия) и N (ноль). Напряжение проверьте на обеих клеммах при помощи тестера (мультиметра) либо отвертки-пробника.

К N должен подходить провод с голубой полоской, а к L – коричневый (красный) или белый провод. Если на этих проводах отсутствует напряжение, то причина в неисправности проводки и либо в распределительном щитке.

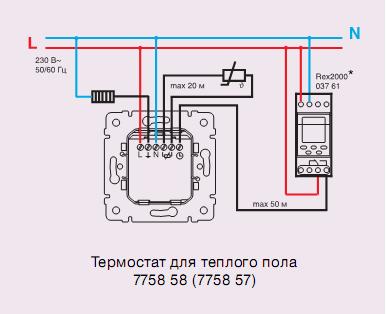

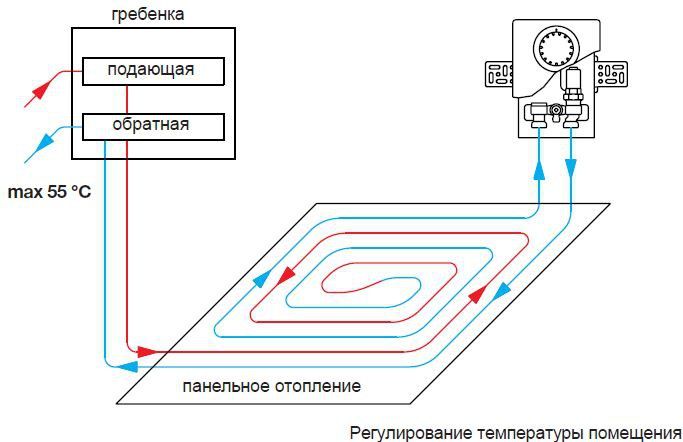

Схема подключения теплого пола

Если же вы обнаружили, что провод с клеммой L подходит на зажим N, т.е. «перефазировку», которая может привести к неработоспособности терморегулятора, то поменяйте местами эти провода, при этом изначально отключите напряжение.

А если же питание есть и правильно «расключено» по проводам, но при этом дисплей или контрольная лампа на устройстве не включается, то – сломался собственно терморегулятор. Его замените на новый.

II. Термостат включается, но не настраивается на рабочий режим, дисплей включается, однако не появляется значок обогрева пола или на лицевой панели загорается лишь зеленая лампочка.

В этих случаях:

1. Зададите большую температуру. Для этого:

1) Выкрутите колесико терморегулятора в сторону повышения либо выставите на дисплее такую температуру, чтобы она превышала текущую. Если даже после этого, терморегулятор полноценно не заработает, то необходимо его замена.

Замена терморегулятора теплого пола

III. Терморегулятор функционирует, на лицевой панели загорается красная лампочка либо появляется значок обогрева на дисплее, однако поверхность пола не нагревается.

Причиной этому, скорее всего, будет обрывание нагревательной жилы кабеля системы «теплый пол».

Найти поломку кабеля можно так:

От обесточенного терморегулятора отсоедините провода, которые ведут к теплому полу, и замерьте электросопротивление между ними. Важно! Сопротивление должно быть той величины, которая указана в паспорте на вашу систему «теплого пола». Если же сопротивление измеряется МегаОмами или стремится к бесконечности, то это только подтверждает, что действительно произошло обрывание кабеля. Исправить это повреждение, к сожалению, сможет только специалист.

Поломка нагревательной жилы (матрицы) кабеля термостата

IV. При включении устройства красная лампочка на панели в тот же миг становится зеленой либо мерцает красным цветом и на дисплее появляется надпись, что термодатчике неисправен.

Это означает, что сломался датчик температуры.

Замена датчика теплого пола

Заменить датчик температуры вполне возможно своими руками при условии, что предварительно производилась правильная установка его в гофрированную трубку, которая выходит в распределительную коробку.

Чтобы выполнить замену датчика теплого дома:

1. Отключите электропитание и демонтируйте терморегулятор.
2. Отключите провода датчика температуры, которые подсоединены к надлежащим зажимам на задней панели. Эти зажимы обозначены словом «sensor» или «датчик» и могут находиться отдельно от основного зажима колодки.
3. Датчик отключен. Проверьте его сопротивление. Как правило, оно должно быть в пределах от 5 до 15 КилоОм. Сопротивление именно вашего устройства указано в паспорте на терморегулятор. Важно! Учтите, что есть бытовые мультиметры, которые не смогут измерить сопротивление, если оно больше 2 КилоОм.

Датчик температуры теплого пола

Итак, если электрическое сопротивление датчика температуры соответствует паспортному, то причина его неисправности в плохом контакте в клеммах (зажимах). Чтобы в этом точно убедиться: еще один раз присоедините провода термодатчика к соответствующим зажимам. Терморегулятор должен перейти в рабочий режим. Если он не заработал, то отдайте его на проверку в специальный сервисный центр.

А если сопротивление термодатчика отличается от того, что в паспорте более чем на 20% – замените его. Сделать это просто, т.к. датчик уже отсоединен от терморегулятора. Поэтому:

1. Вытяните датчик из гофрированной трубки и замените на новый. А именно:

1) Новое устройство поместите в гофрированную трубку на ту длину, на которую заходил бывший датчик.

Замена датчика теплого пола

Важно! Учтите, что датчик температуры является принадлежностью терморегулятора, а не системы «теплый пол». И номинальное электрическое сопротивление термодатчиков различных производителей отличается, и датчик одной фирмы может не подходить к терморегулятору другой. Поэтому при приобретении датчика температуры обязательно сверяйте производителя терморегулятора. Такой же ли он, как и у вашего термодатчика.

Возможные неисправности терморегулятора

Внезапно теплый пол перестал греть или не включился после укладки плитки. Что же делать? Причин то в общем то всего две: терморегулятор не выдает напряжение на кабель либо где то обрыв цепи теплого пола.

Терморегулятор в общем то диагностировать не сложно. Необходим тестер, мультиметр. Сначала демонтируем регулятор. Очень ВАЖНО!!! Обязательно отключите питание терморегулятора, скорее всего он подключен к автомату. Отключите его. Или выверните пробки во всей квартире.

Что мы Вам можем предложить

• Диагностика Вашего терморегулятора в нашем офисе — бесплатно
• Подберем необходимый датчик пола к регулятору
• Стоимость датчиков для наших регуляторов снижена вдвое
• Регулятор со скидкой при замене Вашего устройства
• Ждем звонка — много знаем

Неисправности терморегулятора

Не включается, не загорается контрольный светодиодик, не светится экран. Необходимо проверить есть ли вообще питание на входе регулятора. Схема подключения обычно на торце регулятора. Напряжение должно быть на клеммах N и L. N – это ноль. L – это фаза. Если напряжение отсутствует – то проблема не в теплом поле, а в подходящей проводке или в щите распределения. Если питание есть , а светодиод или дисплей терморегулятора все равно не включается – похоже он вышел из строя. Исправить в «полевых» условиях это не возможно. Необходимо поменять весь терморегулятор. Посмотрите на гарантийный срок. Если он не вышел, мы Вам его заменим его по гарантии.

Терморегулятор включился. Но в рабочий режим все равно не вышел. На передней панели горит зеленый светодиодик, дисплей включился, но значок нагрева не загорается. Попробуйте поставить большую температуру теплого пола. Покрутите колесико по часовой стрелке. Или выставите на дисплее температуру, превышающую температуру в помещении (градусов 30 – 35). Если не помогло, похоже нужно будет менять терморегулятор.

Вы включили терморегулятор теплого пола, зеленая лампочка сразу переключается на красный и обратно никак, либо на дисплее появилась надпись о неисправности датчика пола. В этом случае похоже вышел из строя датчик температуры. Заменить его можно и самостоятельно, если изначально был сделан правильный монтаж термодатчика в гофротрубку. Необходимо отключить питание. Снять терморегулятор. Открутить провода датчика (обычно они обозначены символами NTC, самые тонкие из подходящих проводов). Попробуйте проверить его сопротивление. У DEVI оно равно 15 кОм при +25 градусах. У других регуляторов оно указано в паспорте на терморегулятор. Если сопротивление соответствует, посмотрите на контакт в клеммах. Возможно он плохой. Включите снова терморегулятор. Может заработать. Если этого не произошло обращайтесь к нам в сервисный центр.





Если же сопротивление термодатчика отличается от паспортного похоже его надо поменять. Надо выдернуть датчик из гофротрубки и вставить туда новый. Длина нового датчика должна быть не меньше вынутого. Обратите внимание термодатчики разных производителей не взаимозаменяемы. При покупке отдельно датчика необходимо знать фирму производителя терморегулятора. Если все таки Вам не удалось поменять термодатчик возможно мы подскажем какие то другие пути.

Специалисты нашего Сервисного центра по ремонту теплого пола в Нижнем Новгороде и Нижегородской области помогут найти и устранить неисправности в работе системы теплый пол.

ПОДОБРАТЬ ЗАМЕНУ ТЕРМОРЕГУЛЯТОРА

Если Вы не в Нижнем Новгороде, можно подобрать новый терморегулятор через наш сайт на ОЗОНЕ ПОДОБРАТЬ

Как отремонтировать поврежденный теплый пол TempZone™ с открытым контуром идея в том, где проблема в полу. Так что у меня здесь короткая остановка. Я также собираюсь использовать цифровой омметр между ними. Эти две вещи смогут дать представление о том, где находится проблема в полу. Как только мы поймем, где проблема, мы ударим по ней высоким напряжением, чтобы найти искры, а искра покажет нам, где именно повреждено. провод есть.

 Хорошо, теперь это мешающий провод, и если вы посмотрите, у нас есть красный проводник и черный проводник, и я скручил их вместе. Это оставляет землю. Итак, что я собираюсь сделать, так это взять черный разъем и присоединить его к зажиму типа «крокодил» на земле. Я собираюсь скрутить красный и черный вместе. Затем я включу разъем и нажму на это, и мы получим 189. Итак, мы собираемся использовать эти цифры, чтобы дать нам представление о том, где на полу. Проблема в. Послушайте, первый шаг к устранению любых неполадок на этаже — это выяснить, каковы причины владельца, и мы собираемся спросить вас об этом по телефону. Первое, что мы делаем, это всегда получить цифровой омметр. Никогда, никогда не используйте аналоговый измеритель со стрелкой, со стрелками. Это нехорошо. На полу работать не будут. Даже не пытайтесь их использовать. Вот этот счетчик стоил 15 долларов. Приобрести его можно в любом крупном магазине. Они на вес золота. Итак, что мы собираемся сделать, так это установить наш омметр на диапазон 200 Ом и убедиться, что он работает, соединив два щупа вместе. Когда вы это сделаете, вы должны увидеть, как цифры меняются. Это говорит нам о том, что мы правильно настроили эту штуку. И что я собираюсь сделать сейчас, так это перейти от земли к красному проводнику, и он должен быть разомкнут, если бы я не получил показания здесь, он бы сказал мне, что у меня короткое замыкание. Следующее, что я собираюсь сделать, это сделать это будет красным для 240. Это будет желтым для 120. Что я собираюсь сделать, это перейти от земли к черному, чтобы увидеть, есть ли у меня короткое замыкание и там тут не коротко. Так что это хороший знак. Вы хотите, чтобы это был открытый OL Zero, что-то в этом роде.

Следующее, что я собираюсь сделать, это получить фактические показания пола, и это будет в вашем плане установки, когда должны быть омы. Но если я сделаю тест здесь, я увижу, что у меня нет рук, значит, пол открыт, пол поврежден. И что нам нужно сделать, так это выяснить, где ущерб. Итак, есть три теста от красного или желтого к земле, от красного к черному и от черного к земле. И мы видим, что мы открылись всеми способами, которые мы тестировали, что означает, что провода где-то полностью оборваны. Итак, следующее, что мы собираемся сделать, это достать наш тестер с высоким потенциометром. Хорошо, теперь у меня есть тестер высокого напряжения, который является высоким горшком. Этот блок предназначен для проверки изоляции. Поэтому, если вы посылаете напряжение по черному проводу и кладете землю на землю, вы должны убедиться, что изоляция изолирует черный провод от земли внутри кабеля. То же самое с красным на землю. Вы хотите убедиться, что изоляция хорошая на всем протяжении мата. Итак, что я собираюсь сделать, так это взять черный зажим. Подключу к черному проводу. Итак, что я делаю, я настраиваю так. Я вижу, могу ли я заставить его сделать искру, и я делаю это, он сбрасывается, поэтому, как только я узнаю, что это такое, я нажимаю кнопку сброса и сбрасываю напряжение, и я продолжаю сбрасывать напряжение, пока не смогу получить его для сброса при минимально возможном напряжении. Это гарантирует, что он не повредит провод в другом месте. Итак, я получаю сброс около 600 вольт. Хорошо, домовладельцы не должны этого делать или должны быть лицензированным электриком. И застрахован перед этим, потому что, как я уже говорил, вы используете это, потому что, как я уже сказал, вы можете перейти от 100 до 2500 вольт. Таким образом, вы не хотите делать это, если вы не обучены электричеству.

 Итак, что я собираюсь сделать сейчас, так это нажать кнопку сброса и удерживать ее нажатой, и я собираюсь нажимать на нее короткими импульсами всего в одну или две секунды, может быть, в самое большее три. И это покажет горячую точку в полу. Хорошо, теперь, когда мы нашли место, которое я отметил маркером Black magic, я собираюсь разорвать вокруг него тонкий слой, чтобы я мог вытащить кабель для ремонта. Я всегда бью, видишь, кабель проходит здесь, здесь и здесь, я собираюсь протянуть его между проводами. Таким образом, я никогда, никогда не задену провод ни одним из этих инструментов. Видите ли, мы не только беспокоимся о том, где именно находится пятно, но мы должны быть в состоянии поднять кабель, чтобы произвести ремонт. Сейчас нам очень повезло, потому что у нас было плохое место, мы нашли его до того, как плитка упала, но вы все равно можете сделать этот ремонт, даже если плитка сверху. Вот что в этом такого замечательного, потому что вы можете использовать тепловизионную камеру, чтобы найти эту горячую точку. Теперь вы можете видеть, что я пошел сразу после того места, где находится плохое место, нам все равно придется прорезать его, поэтому мне нужно иметь возможность поднять этот кабель. Так что я собираюсь пойти прямо в плохом месте. Хорошо, вот наше плохое место. Итак, что мы собираемся сделать, так это взять лезвие и просто разрезать его. Провод тут все равно никуда не годится, так что я иду дальше и отделяю его. И теперь мне нужно открыть его, чтобы добраться до проводов, и я собираюсь зачистить провод примерно на дюйм с каждой стороны. И таким образом я могу подключиться между двумя линиями, несущими напряжение, и землей. Когда вы делаете это, не пытайтесь использовать инструмент для зачистки проводов, иначе инструмент для зачистки проводов не будет работать с этим проводом, потому что это не стандартный калибр. Так что не на что настраивать инструмент для зачистки проводов. То, как вам нужно это сделать, это очень осторожно взять лезвие и просто прорезать поверхность достаточно, чтобы вы могли видеть, что вы прорвали синюю внешнюю оболочку. И это действительно не так просто, как кажется, потому что это сделано для того, чтобы не повредить провод. Затем я разрезал изоляцию по всей длине. Это позволит мне снять внешний рукав, а затем я начну работать на земле.

Итак, я разделил два центральных провода. Они несут напряжение, и я отделил их от земли. Итак, я возьму эту землю, скручу ее вместе и удостоверюсь, что она не переплетена с проводами под напряжением, потому что, если они переплетутся, у вас есть шанс, что, когда вы получите сделали с вашим ремонтом, что у вас все еще может быть короткое замыкание. Таким образом, идея состоит в том, чтобы как можно лучше изолировать эти провода, прежде чем делать что-либо еще. Теперь мне нужно снять изоляцию с внутренних жил. И это прозрачная изоляция, и я получаю чуть больше четверти дюйма. Опять же, это не стандартный провод, поэтому никогда не используйте для этого провода инструмент для зачистки проводов. Хорошо, что один выключен. Итак, наши провода разделены, мы прикрепили, если вы хотите взглянуть сюда, мы прикрепили нашу внешнюю термоусадку. И я возьму эти два маленьких черных изолятора, они будут изолировать ремонт друг от друга. И это сделает ремонт водонепроницаемым. Так что к тому времени, когда я закончу здесь, у меня будет два водонепроницаемых ремонта здесь и один водонепроницаемый ремонт всей сборки. Я собираюсь переместить этот сюда, потому что у меня есть немного больше места между ним и ремонтом, который не хочет, чтобы термоусадка давала мне усадку. Так что буду делать ремонт пайкой. Это лучший ремонт, который вы можете сделать, потому что он самый долговременный. Хорошо, как только у меня будет хорошая связь, я смогу перейти к термоусадочной трубке. И это покрывает ремонт прямо здесь, и что я сделаю, так это сделаю термоусадку, это поможет скрепить его прямо сейчас. И я удостоверяюсь, что они не видят ни одного оголенного провода с обеих сторон. Затем возьмите тепловую пушку. Что ремонт завершен, дайте ему немного остыть. У меня там хороший контакт, у меня нет оголенных проводов, так что следующий будет с этой стороны. Теперь наши центральные жилы изолированы друг от друга, и они будут изолированы от этих заземлений, поэтому следующее, что мы собираемся сделать, это взять заземление. Мы собираемся соединить их с помощью этого механического разъема для стыкового соединения. Поскольку вы используете паяльник, вы можете использовать припой для выполнения этого соединения, если хотите. Я уже показал вам, как сделать соединение пайки. Итак, я просто покажу вам, если у вас есть механический соединитель, он поставляется в комплекте. Я просто собираюсь пойти и показать вам, как это сделать. Я обрезаю заземляющие провода, чтобы они хорошо соединялись внутри, они не перекрываются внутри этого типа разъема, потому что у него есть небольшой кусок металла, который находится посередине и удерживает провода. их собственная сторона. Как только мы это сделаем, достаем наш инструмент для обжима проводов. Получите ту сторону там. Убедитесь, что у меня хорошая связь на этой стороне. Убедитесь, что заземление хорошее и плотное, а затем, как только оно будет установлено, у нас есть два центральных ядра и заземление. Берем нашу внешнюю термоусадку, которая может быть красной, может быть черной. Итак, как только я узнаю, где эта связь. И я знаю, что я не буду слишком коротким, я не хочу так закончить, я возьму это здесь, убедитесь, что у меня есть хорошие крышки с каждой стороны, а затем пришло время использовать тепло снова пистолет. Когда вы используете тепловую пушку, очень важно получить обе стороны. Так что он полностью сжимается. Если вы ударите его только с одной стороны, он не уменьшится до конца.

 Преимущество этой трубки в том, что она имеет клей внутри, и клей делает две вещи: помогает приклеить трубку к проводу, а также помогает затекать внутрь, делая ремонт водонепроницаемым. Таким образом, вода не попадет в провода. Итак, мы полностью завершили ремонт. И в этот момент мы можем выйти и снова покрыть его тонким слоем, а затем положить плитку поверх ремонта. Итак, что мы собираемся сделать сейчас, мы собираемся провести здесь тест напряжения, тест сопротивления, чтобы убедиться, прежде чем мы закроем наш ремонт, что это хороший ремонт. Так что я собираюсь пройтись по земле, чтобы убедиться, что у меня нет шорт. Ничего там, ничего там, и теперь я посмотрю, есть ли у меня непрерывность между электрикой и моей, и она читается идеально. Когда вы используете устройство Hi-pot с таким высоким напряжением, убедитесь, что эту работу выполняет электрик. Это делает это для нас сегодня. Большое спасибо за просмотр. Увидимся в следующий раз на WarmlyYours.com

Теплые полы – что может пойти не так и как это исправить

Теплые полы быстро становятся популярными. Это делает жизнь намного комфортнее и роскошнее. Тем не менее, как и в случае с любой другой функцией улучшения дома, всегда есть вероятность, что что-то пойдет не так. К счастью, проблемы с подогревом пола можно решить без капитального ремонта. Если вы сомневаетесь, обратитесь за профессиональной помощью к специалистам по отоплению и вентиляции Santa Rosa.

Проблемы с подогревом пола: с чего начать

Во многих случаях систему подогрева пола можно устранить, не перекапывая пол. В некоторых случаях трубы забиты воздухом, насосы изношены или есть проблемы с предохранителями/проводкой. Начните с изучения термостата. Возможно, настройки термостата, программатора или таймера были изменены из-за отключения электроэнергии. Взгляните на предохранители, чтобы убедиться, что все в порядке. Убедитесь, что котел производит горячую воду.

Что может пойти не так: Неисправный датчик температуры

Если показания термостата значительно выше или ниже нормы, возможно, неисправен датчик подогрева пола. Целесообразно установить вторичный датчик теплого пола на случай, если что-то пойдет не так с первоначальным датчиком. Однако, если в вашей системе нет резервного датчика, можно заменить сломанный датчик новым. Для этого потребуется помощь отдела отопления и вентиляции Santa Rosa, чтобы выкопать плитку или линии затирки, чтобы разместить датчик рядом с матом с подогревом пола.

Проблемы с кабелем нагревательного мата

Несмотря на то, что кабели напольного нагревательного мата достаточно надежны, проблемы могут возникнуть в будущем. В некоторых случаях использование комплекта для ремонта кабеля теплого пола — это все, что необходимо, чтобы восстановить работоспособность кабеля. Если что-то пойдет не так с кабелем для теплого пола, доверьтесь нашим специалистам по напольному отоплению, и они своевременно восстановят его работоспособность.

Неизвестный сбой

В некоторых случаях невозможно определить место сбоя. Хотя эта неисправность довольно сложна, ее можно исправить с помощью специалистов по отоплению и вентиляции Santa Rosa. Возможно, потребуется использовать несколько различных высокотехнологичных инструментов, таких как тепловизионная камера, чтобы точно определить место сбоя. Когда трещина обнаружена, плитку над трещиной необходимо выкопать для ремонта.

Обрывы кабеля

Значительная часть проектов по ремонту теплых полов связана с устранением случайных разрывов электрического кабеля системы.
