Зануление в квартире и доме

Главная » Заземление

Заземление

Просмотров 3.3k. Опубликовано 01.06.2018 Обновлено 12.06.2018

Ещё одной мерой защиты при косвенном прикосновении в электроустановках до 1 кВ с глухозаземленной нейтралью от поражения электрическим током, наряду с заземлением, является зануление.

Зануление — это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземленной нейтральной точкой генератора или трансформатора, в сетях трехфазного тока; с глухозаземленным выводом источника однофазного тока; с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Для соединения открытых проводящих частей потребителя электроэнергии с глухозаземленной нейтральной точкой источника используется нулевой защитный проводник.

Нулевым защитным проводником (PE – проводник в системе TN – S) называется проводник, соединяющий зануляемые части (открытые проводящие части) с глухозаземленной нейтральной точкой источника питания трехфазного тока или с заземленным выводом источника питания однофазного тока, или с заземленной средней точкой источника питания в сетях постоянного тока.

Нулевой защитный проводник следует отличать от нулевого рабочего и PEN – проводников.

Нулевой рабочий проводник (N – проводник в системе TN – S) – проводник в электроустановках напряжением до 1 кВ, предназначенный для питания электроприемников соединенный с глухозаземленной нейтральной точкой генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.

Совмещенный (PEN — проводник в системе TN– C) нулевой защитный и нулевой рабочий проводник – проводник в электроустановках напряжением до 1 кВ, совмещающий функции нулевого защитного и нулевого рабочего проводника.

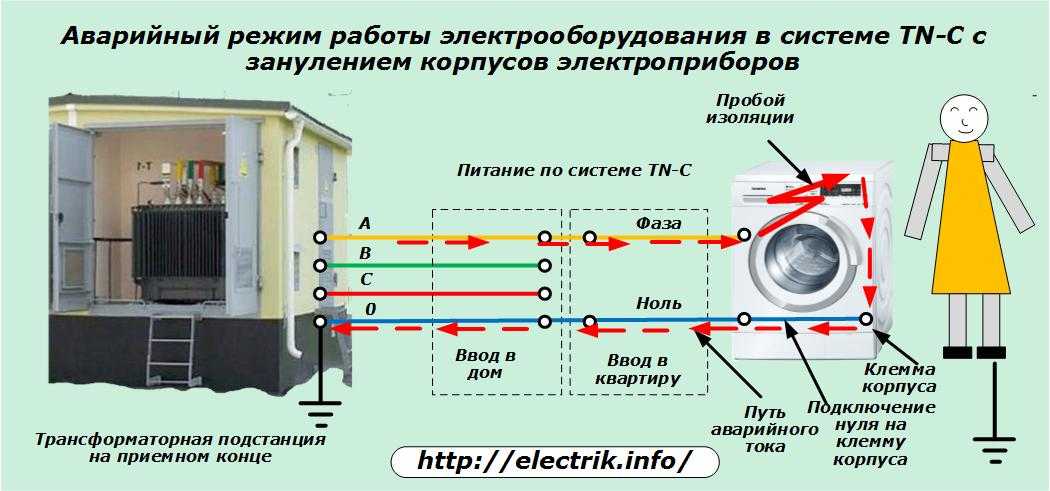

Принцип работы зануления: если напряжение (фаза) попадает на соединенный с нулем металлический корпус прибора, происходит короткое замыкание. Автоматический выключатель, включенный в поврежденную цепь срабатывает от короткого замыкания и отключает линию от электричества. Кроме этого, отключение электричества от линии может выполнять плавкий предохранитель. В любом случае, ПУЭ регламентируют время автоматического отключения поврежденной линии. Для номинального фазного напряжения сети 380/220 В. оно не должно превышать 0,4 с. Зануление осуществляется специально предназначенными для этого проводниками. При однофазной проводке — это, например, третья жила провода или кабеля.

Для того, чтобы отключение аппарата защиты произошло в предусмотренное правилами время, сопротивление петли «фаза-ноль» должно быть небольшим, что, в свою очередь, накладывает на все соединения и монтаж сети жесткие требования качества, иначе зануление может оказаться неэффективным.

Помимо быстрого отключения неисправной линии от электроснабжения, благодаря тому, что нейтраль заземлена, зануление обеспечивает низкое напряжение прикосновения на корпусе электроприбора. Это исключает вероятность поражения током человека.

Теперь перейдём к практике. Опустимся, так сказать, с небес на землю и переместимся в Вашу квартиру или частный дом.

Зануление будет просто необходимо, если Ваша квартира или дом не имеет заземления (См.Рис). Для зануления розетки или розеток Вам необходимо будет разделить нулевой проводник (РЕN) в электрощитке на нулевой рабочий (РЕ) и нулевой защитный проводник (N). Затем прокладываем к розетке третий провод и соединяем его с контактом заземления на ней. Данный способ применяется в системе заземления TN-C-S.

Зануление в квартире

Современные приборы, оборудование и бытовая техника, потребляющие электрическую энергию, требуют соблюдения определенных мер безопасности при обращении с ними. Одним из таких мероприятий является зануление в квартире. Эта система очень похожа на заземление, однако существенно отличается принципом своего действия.

Основные понятия зануления

При отсутствии защитного заземления и невозможности его оборудования используется зануление. Однако данный вид защиты не предохраняет напрямую от воздействия электрического тока. При касании токоведущих частей, именно заземление обеспечивает необходимую безопасность. Зануление отличается от заземления быстрым действием защитной аппаратуры. То есть при касании опасного места срабатывает автомат защиты, отключающий электрический ток.

Чтобы обеспечить необходимый эффект, производится соединение зануляющего проводника с корпусом того или иного устройства и нейтральным нулевым проводом электрической сети. Такая схема и будет называться занулением. Таким образом, нулевой провод выполняет не только свою основную функцию, но и обеспечивает необходимую защиту.

Тем не менее, зануление не всегда гарантирует высокий уровень безопасности. В случае разрыва нулевого провода по каким-либо причинам, все имеющиеся в квартире приборы, подключенные к сети, будут на своем корпусе иметь фазу вместо нуля. Данная ситуация создает серьезную опасность для жизни и здоровья людей. Иногда несчастные случаи возникают в результате путаницы проводов, когда вместо нуля может быть подключена фаза. Максимальный эффект от использования зануления можно получить, хорошо зная принцип его работы.

Как действует зануление

При попадании фазного напряжения на корпус какого-либо прибора или оборудования, соединенного с нулевым проводом, возникает короткое замыкание. В поврежденной цепи происходит срабатывание автоматического выключателя, отключающего электрический ток. Кроме того, электричество может быть отключено при помощи плавкого предохранителя. Время отключения для каждого случая регламентируется ПУЭ. Например, при номинальном фазном напряжении электрической сети 220 или 380 вольт, оно не превышает 0,4 секунды.

Для устройства зануления используются специальные проводники. В однофазной сети это, как правило, третья жила кабеля или провода. К этим проводникам предъявляются повышенные требования. Их сопротивление должно быть небольшим, чтобы защитная аппаратура могла сработать в установленный промежуток времени. В случае высокого сопротивления автоматы очень часто не срабатывают. Из-за этого резко возрастает вероятность электротравмы в случае соприкосновения с корпусом оборудования или прибора. Поэтому к качеству монтажа и соединений таких участков установлены очень жесткие требования. В этих проводниках нельзя делать разрывы с целью подключения автоматов или предохранителей. Несоблюдение этих правил приведет к тому, что зануление в квартире будет давать низкий эффект.

Зануление обеспечивает не только быстрое отключение прибора от сети. С его помощью устанавливается минимальное напряжение, при котором происходит срабатывание в случае прикосновения. В результате, существенно повышается электробезопасность.
